Номер патента: 285964

Опубликовано: 01.01.1970

Авторы: Гомберг, Емель, Ланцетер, Прилипко, Сокур, Украинский

МПК: H03K 3/281

Метки: мультивибратор, симметричный, управляемый

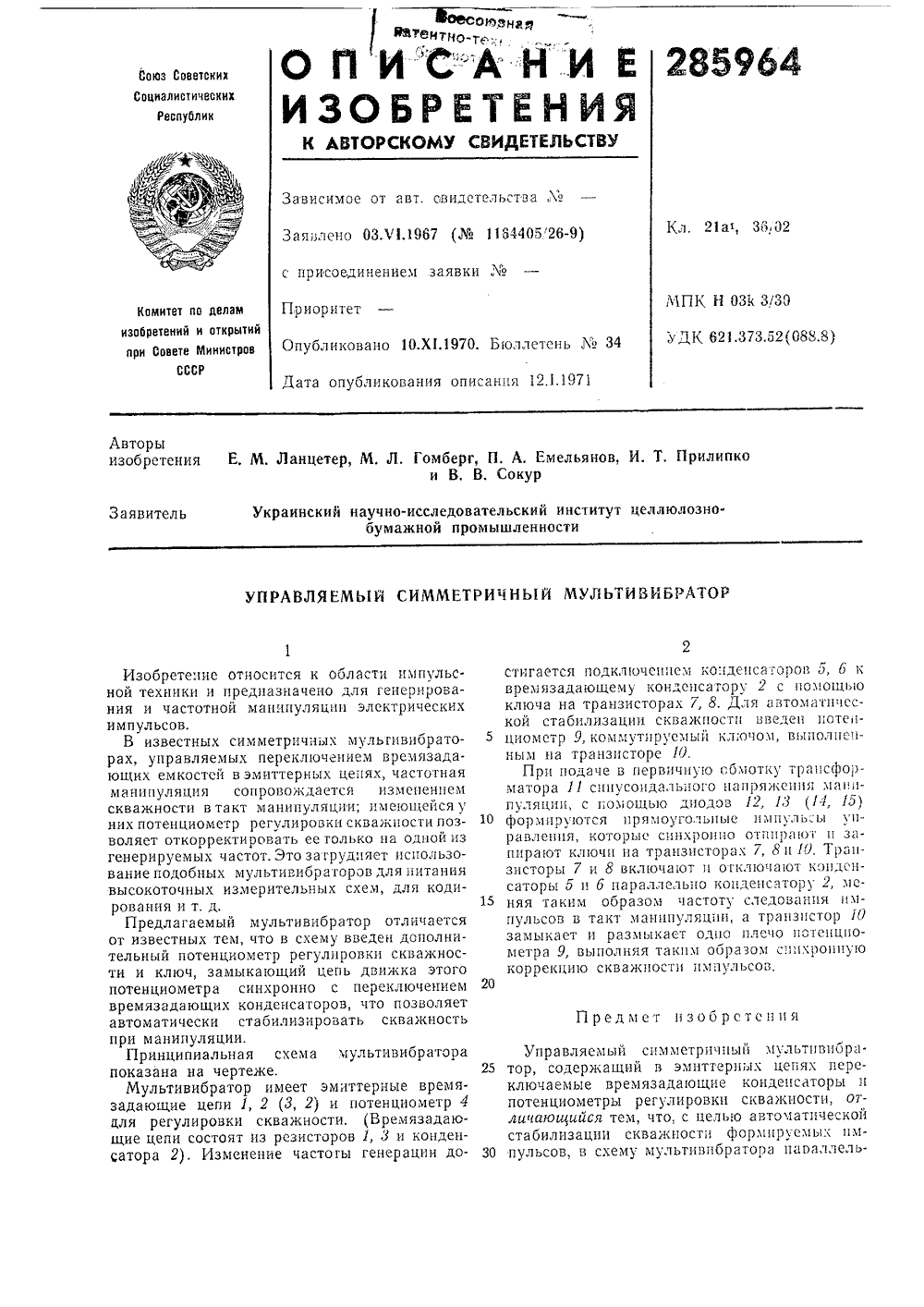

...и размыкаст одно плечо потснцпометра 9, выполняя таким образом синхронную коррекцию скважностп импульсов. Изобретение относится к области импульсной техники и предназначено для генерирования и частотной манипуляции электрических импульсов.В известных симметричных мульгивибраторах, управляемых переключением времязадающих емкостей в эмиттерных цепях, частотная манипуляция сопровождается изменением скважности в такт манипуляции; имеющейся у них потенциометр регулировки скважпости позволяет откорректировать ее только на одной из генерируемых частот.Этозагрудпяет использование подобных мультивибраторов для питания высокоточных измерительных схем, для кодирования и т, д.Предлагаемый мультивибратор отличается от известных тем, что в схему...

Номер патента: 250663

Опубликовано: 01.01.1969

Авторы: Гомберг, Ланцетер, Прилипко, Рыбачик, Украинский

МПК: B65H 61/00

Метки: бумаги, движуще, картона, метража, погонного, полотна, счетчик

...с электродами слегка трется о бумагу и при поступлении высоковольтного имдульса опре-. деленной длительности на электроды между ними возникает электрическая дуга, выжигающая метку на бумаге. Считывание мерных меток производится фотодатчиками 2. Запуск схемы осуществляется нажатиемкнопки 8, подающей через дифференцирующеезвено 9 команду на сброс триггера 5 и через схему 12 - команду запуск на одно 5 вибратор 10. При срабатывании одновибраторформирует прямоугольный импульс заданнойдлительности и включает высоковольтный импульсный усилитель, на выходе которого, асоответственно и на отметчике, появляется10 прямоугольный импульс 25 - 100 кв. В этотмомент возникает дуга между электродами отметчика, и на бумаге появляется перваяметка.При...

Номер патента: 237446

Опубликовано: 01.01.1969

Авторы: Ланцетер, Финкельштейн

МПК: G01N 33/34

Метки: жесткости, изгибе, картонапри, прибор

...гнездо 1.1, в которое входп арретир 15 при повороте рычага 1 б по часовой стрелке. Арретир фцксцрустсл В этот пОложении подп ржицси и ы м фиксатором 17, управляемым электромягцитом 18. 1-а одном конце оси 19 жестко закреплен маятник 1, на другом - втулка 20 с деркателями, 11 а них установлена шкала 21. Она непрззрачна, но выполнена с прозрачными штрихами, расположенными так, что поворот шкалы на один интервал ме;кду штрихами соответствует изменению изгибающего моменга на одну условную еди 1;игу жесткости. Шкала двигкется в зазоре мс)кду осветителем 22 и фотодиодом 23. При прохождении штр 1 гха свет от осветителя попадаег на фотодиод. Импульс фототока от него поступает на счетчики с цифровой индикацией результатов.Каждый из этих...

Номер патента: 234744

Опубликовано: 01.01.1969

Авторы: Гомберг, Емель, Ланцетер, Придипко

МПК: G01N 19/10, G01N 33/34

Метки: влажности, листовыхматериалов

...генератор, регулируемый по частоте манипулятором. К выходу мостовой схемы подключен синхронный селектор сигналов разбаланса двух частот. К нему через цепочки КС подключена потенциометрическая схема сравнения сигналов разбаланса полученных частот.На фиг, 1 изображена функциональная схема предлагаемого устройства; на фиг, 2 - схема сравнения выходных сигналов моста. Устройство состоит из емкостного датчика1, мостовой схемы 2, импульсного генератора 8, манипулятора 4, селектора 5, КС-цепочек б, схемы сравнения 7, нормирующего уси лителя 8. Схема 7 сравнения вклиочает нульусилитель 9, реверсивный двигатель с редуктором 10, сдвоенный линейный потенциометр Л 1 и Й 2, масштабные линейные потеициомстры Ю - й 5 и переключатели П 1 - П 5. В схему...
