Устройство оперативного контроля аналого-цифрового преобразователя и цифро-аналоговых преобразователей гибридной вычислительной системы

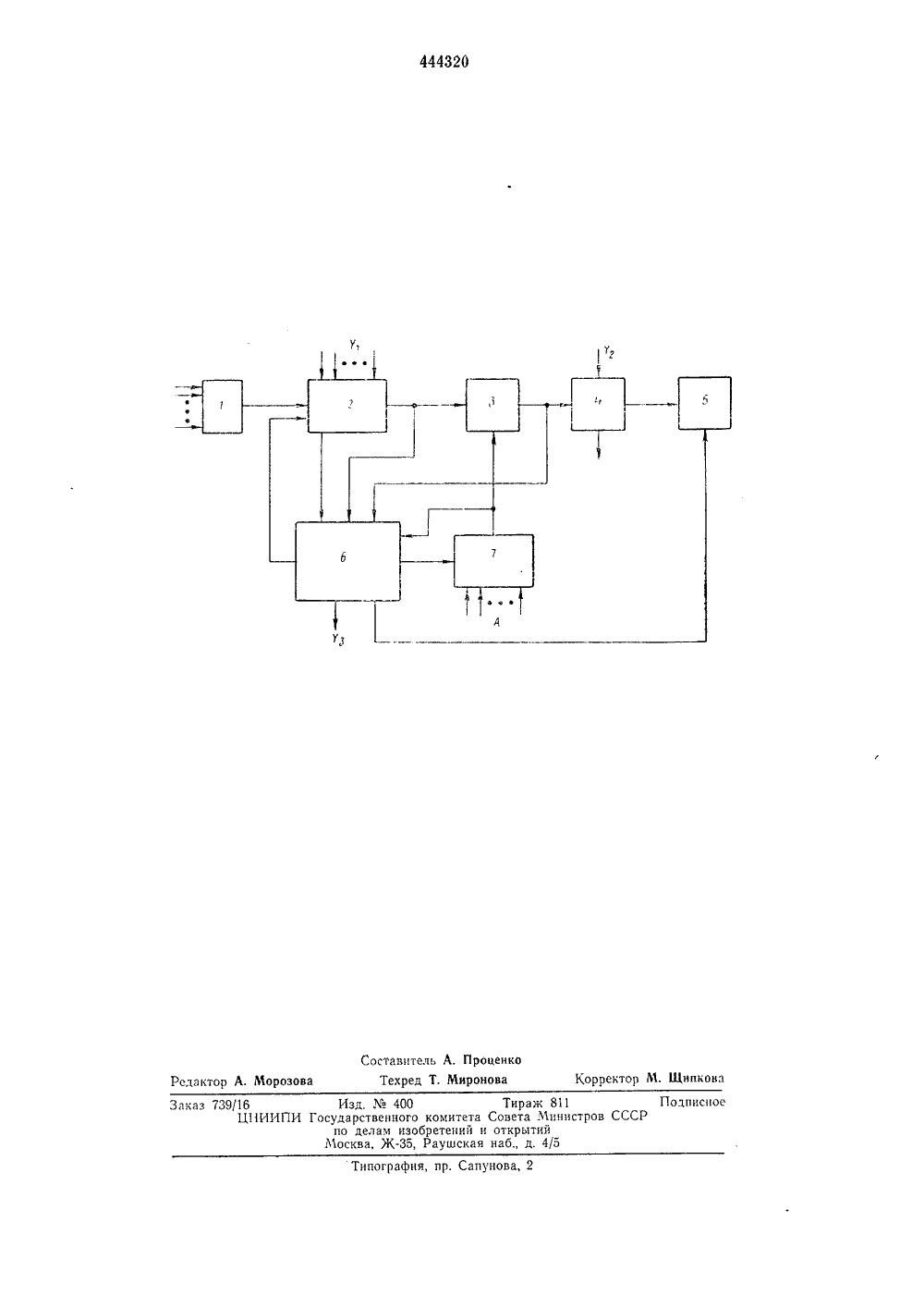

Союз Советских Социалистических Республик(22) Заявлено 23.12,71 (21) 1728289/26-9 51) М. Кл. Н 03 т 1317 присоединением заявкиГосударственный комите Совета Министров СССР(53) УДК 621,382(088.8) лам изобретени открытий Дата опубликования описания 03,0 торыбретени фЯ 1 .;р:".: т 1; л(71) 3 а я в и тел ь на Ленина институт кибернетики АН Украинской ССР 54) УСТРОЙСТВО ОПЕРАТИВНОГО КОНТРОЛЯАНАЛОГО-ЦИФРОВОГО ПРЕОБРАЗОВАТЕЛЯИ ЦИФРО-АНАЛОГОВЪХ ПРЕОБРАЗОВАТЕЛЕЙГИБРИДНОИ ВЪЧИСЛИТЕЛЪНОЙ СИСТЕМЫ ом блока сравнения блок-схема устрой соединен со вторым вх На чертеже показан ства5 ифро-аналогового прелого-цифрового преобычислительной систепо одному из управодключает соответствых сигналов концротеля через масштабиму из входов блока 3 операции с соответствремени цифровой код, ной вычислительной о-аналоговых преобраный с выхода аналогоИзобретение относится к вычислительной технике и может быгь использовано при эксплуатации гибридных вычислительных сиИзвестные усцройства оперативного контроля аналого-цифрового преооразователя, содержащие масштабирующий блок, блок сравнения, анализатор, цифро-аналоговыи преобразователь и блок индикации, реализуют метод обратного преобразования выходного сигнала аналого-цифрового преобразователя и сравнение преобразуемой величины с входным сигналом аналого-цифрового преобразователя.В предложенном устройстве .повышение надежности и достоверности функционирования достигается за счет того, что в него введены блок коммутатора и блок самоконтроля, причем выход масштабирующего блока через блок коммутатора, блок сравнения и анализатор соединен с первым входом блока индикации, второй вход которого соединен с первым выходом блока самоконтроля, второй выход которого через цифро-аналоговый преобразователь соединен со вторым входом блока сравнения, третий выход - со вторым входом блока коммутатора, первый вход - со вторым выходом блока коммутатора, второй вход - с первым выходом блока коммутатора, третий вход - с выходом блока сравнения и четвертый вход блока самоконтроля Устройство состоит из масштабирующего лока 1, блока 2 коммутатора, блока 3 сравения, анализатора 4, блока 5 индикации, лока б самоконтроля и цифро-аналогового реобразователя 7.Устройство работает следующим образом.В режиме оперативного контроля аналогоифрового преобразователя и цифро-аналогоых преобразователей гибридной вычислиельной системы последовательность работы локон устройства синхронизируется управяющими сигналами с цифровой вычислительой машины гибридной вычислительной ситемы. При работе любого ц образователя илп ана о разователя гибридной в мы блок 2 коммутатора ляющих сигналов У п вующий канал аналого лируемого преобразова 5 рующий блок 1 к одно сравнения. После этой вующей задержкой во передаваемый в гибрид системе в один из цифр О зователей или полученцифрового преобразователя, заносится цо кодовым шинам А в цифро-аналоговый преобразователь 7, где он преобразовывается в аналоговую величину и поступает на второй вход блока 3 сравнения.Блок 3 сравнения постоянно вырабатывает результаты сравнения входных сигналов в режимах точной и грубой оценки сравниваемых сигналов. По управляющему сигналу У, поступающему на вход анализатора 4, последний анализирует результаты, получаемые на выходе блока 3 сравнения. Если произошло несравнение в блоке 3 сравнения в режиме точной оценки сравниваемых сигналов, то анализатор 4 фиксирует это и осуществляет накопление результатов несравнения такого рода, что визуально оценивается в блоке 5 индикации, Если произошло несравнение в блоке 3 сравнения в режиме грубой оценки сравниваемых сигналов, то анализатор 4 также фиксирует это и вырабатывает сигнал Останова гцбридной вычислительной системы. В этом случае для локализации места сбоя или отказа в одном из преобразователей гибридной вычислительной системы или в устройстве оперативного контроля аналого-цифрового,преобразователя и цифро-аналоговых преобразователей гибридной вычислительной системы с помощью блока 6 самоконтроля в анализаторе 4 пере:исывается код, записанный в блоке 2 коммутатора к моменту сигнала Оста- нова гибридной вычислительной системы, где цо этому коду определяется номер работавшего в последнем цикле преобразователя, После этого с помощью блока 6 самоконтроля осуществляется проверка работоспособности всех блоков предложенного устройства и если эти блоки исправны, то гричина несравнения в режиме грубой оценки сравниваемых сигналов находится в определенном ргцее преобразователе гибридцоц вычцслцтельной системы.С целью поддержания на высоком уровне надежности блоков устройства в конце каждого цикла контроля работоспособности одного из преооразователей гибридной выч.слцтельной системы осуществляется проверка работоспособности блока 3 сравнения. Для этого один цз управляющих сигналов У поступает в соответствующий момент времени через блок 2 коммутатора в блок 6 самоконт роля, который выдает дополнительный код вццфро-аналоговый иреобразователь 7, эквивалентный сначала увеличению, а потом уменьшению выходного напряжения цифроаналогового преобразователя 7 на некоторуо 10 дополнительную величину эталонного напряжения. На выходе блока 3 сравнения фиксируются блоком 6 самоконтроля соответствуюцце значения выхо;ных сигналов ц по ццм оценивается работо:;особность блока 3 15 сравнения. Эта информация выдается с блока 6 самоконтроля в олок 5 индикации ц периодически снимается с выхода У блока 6 самоконтроля в гцбрцдную вычцслцтельпуюмашину.20Предмет изобретенияУстройство оперативного контроля анало го-ццфрового преобразователя ц цифро-аналоговых преобразователей гибридной вычислительной системы, содержащее масштабцруощий блок, блок сравнения, анализатор, блок индикац гц и ццфро-аналого- ЗО вый преобразователь, о т л ц ч а ю щ е е с ятем, что, с целью цовышепц надежности и достоверности функццон:.ровапци, в него введены блок коммутатора и блок самоконтроля, прцчем выход масштабцру)ощего блока 35 через блок коммутатора, блок сравнения цанализатор соединен с первым входом блока индикации, второй вход которого соединен с первым выходом блока самоконтроля, второй выход которого через цифро-аналоговый 40 преобразователь соединеп со вторым входомблока сравцецця, третий выход -- со вточьм входом блока коммутатора, первый вход со вторым выходом блока коммутатора, второй вход - с первым в.хо 1 о., олока комму татора, третий вход - с выходом блокасравнения ц четвертый вход блока самоконтрол соедцнсц со вторым входом блошка сравспц,)У,с ставитель АТехред Т. М Морозова дакто Подписное Тираж 811комитета Совета Министров ССретений и открытийРаушская наб., д. 4/5 Заказ 739/16Ц 1 И ПИ Типография, пр. Сапунов Изд.400сударственногопо делам изоМосква, Ж,роценкоонова 1 1 Г 1 орректор М. Щипкоыа
