Формирователь линейно-частотно-модулированных сигналов

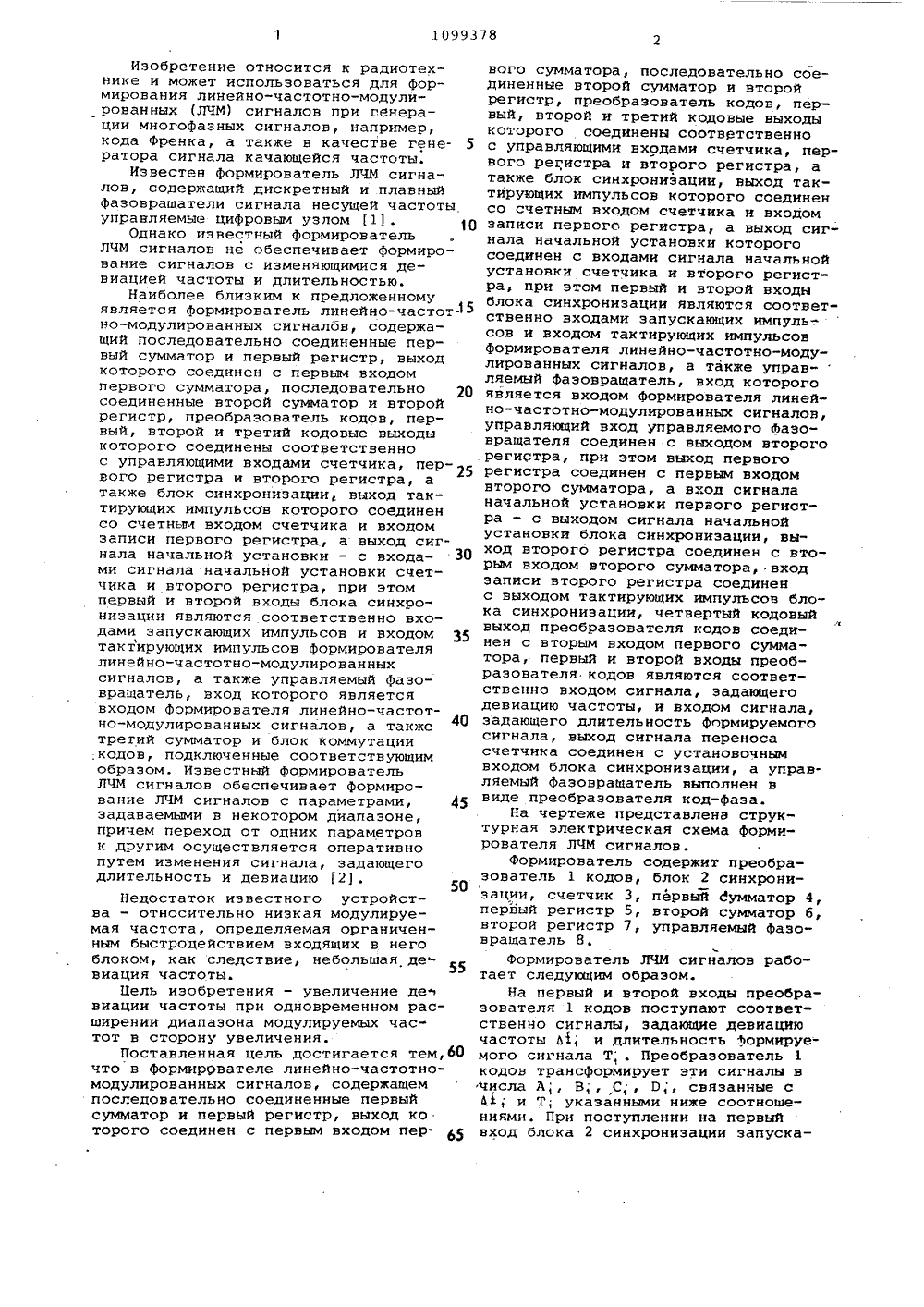

Изобретение относится к радиотехнике и может использоваться для формирования линейно-частотно-модулированных (ЛЧМ) сигналов при генерации многофаэных сигналов, например, кода Френка, а также в качестве гене ратора сигнала качающейся частоты.Известен формирователь ЛЧМ сигналов, содержащий дискретный и плавный фазовращатели сигнала несущей частоты управляемые цифровым узлом 1). 10Однако известный формирователь ЛЧМ сигналов не обеспечивает формирование сигналов с изменяющимися девиацией частоты и длительностью.Наиболее близким к предложенному является Формирователь линейно-частотно-модулированных сигналбв, содержащий последовательно соединенные первый сумматор и первый регистр, выход которого соединен с первым входом первого сумматора, последовательно 20 соединенные второй сумматор и второй регистр, преобразователь кодов, первый, второй и третий кодовые выходы которого соединены соответственно с управляющими входами счетчика, пер ного регистра и второго регистра, а также блок синхронизации, выход тактирующих импульсов которого соединен со счетным входом счетчика и входом записи первого регистра, а выход сигнала начальной установки - с входа ми сигнала начальной устанонки счетчика и второго регистра, при этом первый и второй входы блока синхронизации являются соответственно входами запускающих импульсов и входом 35 тактирующих импульсов формирователя линейно-частотно-модулированных сигналов, а также управляемый фазовращатель, вход которого является входом формирователя линейно-частотно-модулиронанных сигналов, а также третий сумматор н блок коммутации кодов, подключенные соответствующим образом. Известный формирователь ЛЧМ сигналов обеспечивает формирование ЛЧМ сигналов с параметрами 45 задаваемыми н некотором диапазоне, причем переход от одних параметров к другим осуществляется оперативно путем изменения сигнала, задающегодлительность и девиацию 2.50Недостаток известного устройства - относительно низкая модулируемая частота, определяемая органиченным быстродействием входящих н него блоком, как следствие, небольшая де виация частоты.Бель изобретения - увеличение де виации частоты при одновременном расширении диапазона модулируемых частот в сторону увеличения.Поставленная цель достигается тем,бО что в формирователе линейно-частотно- модулированных сигналов, содержащем последовательно соединенные первый сумматор и первый регистр, выход ко. торого соединен с первым входом пер ваго сумматора, последовательно соединенные второй сумматор и второй регистр, преобразователь кодов, первый, второй и третий кодовые выходы которого соединены соответственно с управляющими входами счетчика, первого регистра и второго регистра, а также блок синхронизации, выход тактирующих импульсов которого соединен со счетным входом счетчика и входом записи первого регистра, а выход сигнала начальной установки которого соединен с входами сигнала начальной установки счетчика и второго регистра, при этом первый и второй входы блока синхронизации являются соответственно входами запускающих импульсов и входом тактирующих импульсов формирователя линейно-частотно-модулированных сигналов, а также упран-ляемый фазовращатель, вход которого является входом формирователя линейно-частотно-модулированных сигналов, управляющий вход управляемого фазовращателя соединен с выходом второго регистра, при этом выход первого регистра соединен с первым входом второго сумматора, а вход сигнала начальной установки первого регистра - с выходом сигнала начальной установки блока синхронизации, выход второго регистра соединен с вторым входом второго сумматора, вход записи второго регистра соединен с выходом тактирующих импульсов блока синхронизации, четвертый кодовый выход преобразователя кодов соединен с вторым входом первого сумматора, первый и второй входы преобразователя кодов являются соответственно входом сигнала, задающего девиацию частоты, и входом сигнала, задающего длительность формируемого сигнала, выход сигнала переноса счетчика соединен с установочным нходом блока синхронизации, а управляемый фазовращатель выполнен н виде преобразователя код-фаза.На чертеже представлена структурная электрическая схема формирователя ЛЧМ сигналов.Формирователь содержит преобразователь 1 кодов, блок 2 синхронизации, счетчик 3, первый сумматор 4, первый регистр 5, второй сумматор б, второй регистр 7, управляемый фазовращатель 8.Формирователь ЛЧМ сигналов работает следующим образом.На первый и второй входы преобразователя 1 кодов поступают соответственно сигналы, задающие девиацию частоты Ь; и длительность формируемого сигнала Т; . Преобразователь 1 кодов трансформирует эти сигналы в числа А;, В, С;, П;, связанные с 4.; и Т, указанными ниже соотношениями. При поступлении на первый вход блока 2 синхронизации запускающего импульса Н, соответствующегоначалу формирования ЛЧМ сигнала, навыходе сигнала начальной установкиблока 2 синхронизации формируетсяимпульс, записывающий число А; всчетчик 3, В; - в первый регистр 5 5и О, - во второй регистр 7 и, крометого, с выхода тактирующих импульсовблока 2 синхронизации на счетный входсчетчикч 3, на вход записи первогои второго регистров 5 и 7 поступаюттактирующие. импульсы, следующие счастотой ,х, . Тактовая частота выбирается из условия необходимого качества ,к) (1,52) ь;где Й,хмаксимальная девиация йз всех сигналов. Количество разрядов М счетчика3 выбирается иэ условия где скобки означают округление до ближайшего большего целого числа; 2) Т - максимальная задаваемая дли-махтельность сигнала.Счетчик 3 начинает счет с числа А; до числа 2"-)Число А, равно- )При достижении числа 2 " - 1 на выходе сигнала переноса счетчика 3 появляется сигнал, возвращающий блок 2 синхронизации в исходное состояние. Одновременно со счетчиком 30 3 начинают счет первый, второй сумматоры 4 и б и первый и второй ре" гистры 5 и 7, количество разрядов 1 которых выбирается из условия1:1+1 оЗ1/.Т; Л. х35а а,где (Т; /а 1, ) - максимальное отноше-; иие из всех формируемых сигналов.На выходе первого регистра 5 формируется последовательность У (я),1 40 У(п) 2 К,п-К й;-1)той 2 при четном ИУ(п)=2 К,и"К(К пюй 2 при нечетном Н(, где и = 1, 1, 2, 3, , Я( - -1 - номер такта работы;К; - число, выбираемое равным 45 ближайшему целому числу отношения2 й;Т фф1 Для этого с преобразователя 1кодов поступают сигнал В; - 2 К; исигнал С;, являющийся начальным условиемС = У (о) = 2 - К, (М("1) вой 2 при1четном и,;С; = х(о) = 2 - К,И,пюд 2 при не 1 1четном ИПоследовательность чисел У (и) поступает на вход второго сумматора б,на выходе второго регистра 7 формиру-ется последовательностьХ(п) =К; (и-+( - ) К,+О,тпос) 2й, х М; 1при четном М,;Х(=К, (и- - " +( " ) К +Оатос 2 прн нечетном И;Исходное состояние второго регистра 7 определяет начальную Фазу формируемого ЛЧИ сигнала и может бытьпостоянньм, в том числе и равным0 (Х(0) =О, =О) для всех сигналов. Последовательность Х(п) поступает навход управляемого фаэовращателя. 8,который трансформирует числаХ (и) =Х (и Ь.Т ) =Х (т.) в сдвиг фазы несущего колебания частоты8 (,) = ЧО (доя 2 и то т+ р Х ( О.Значение модулируемой (несущей)частоты 10 определяется лишь быстродействием аналоговых перемножителей, на которых может быть выполненуправляемый фазовращатель 8,и может быть существенно выше модулируемой частоты известного формирователя ЛЧМ сигналов. При этом максимально возможная девиация частотыЙ, ,ограничивается только рабочейтактовой частотой цифровой части формирователя ЛЧМ сигналов Й, ,х с 1,х,(1,5 2)Преобразователь 1 кодов может быть выполнен, например, в виде пРогРаммируемого запоминающего устройства.Таким образом, в предложенном формирователе ЛЧМ сигналов значительно увеличивается девиация частоты при одновременном расширении диапазона модулируемых частот в сторону увеличения.Составитель Г.ЗахарченкоТехредМ. Гергель Корректо шет Патентфф, г.ужгород, ул.Проектная,4 лиал едактор И.Ковальакаэ 4383/43 ВНИ по 11303Тираж 862 Государственного лам изобретений и Москва, Ж, Рауш Подписнмитета СССРкрытийая наб., д. 4/5
