H02K 9/19 — для машин с закрытым корпусом и с замкнутым контуром охлаждения на основе охлаждающей жидкости, например масла

Номер патента: 909761

Опубликовано: 28.02.1982

Авторы: Белая, Семак, Федоренко

МПК: H02K 9/19

Метки: электродвигатель

...А-А нафиг.1.Погружной жидкостнозаполненныйэлектродвигатель имеет корпус 1, сердечник 2 статора, обмотку 3 статора,запрессованный в статор теплоотводящий экран ч, ротор 5, радиальные каналы 6 для охлаждения, последова 45тельно соединенные с каналамивходные отверстия 8 и аксиальныеканалы, выходные отверстия 9 радиальных каналов охлаждения, расположенные в непосредственной близостик зазору между ротором и статором.50Ось симметрии,10 зубца сердечникастатора образует с осью симметрии 11выходной части радиальных каналов всторону вращения ротора угол 12, Направление вращения ротора показанострелкой 1 1, Стэторная обмотка и окололобовое про трэнство запито изопирующей массей 4Экран посажен в корпус стэторачерез слой теплопроводной плэстмэссы...

Номер патента: 936244

Опубликовано: 15.06.1982

Авторы: Бригинец, Иванов, Масленников, Муравлев, Новосадов, Чириков

МПК: H02K 9/19

Метки: ротор, турбогенератора

...торцом вала и выступом на хвостовике, а за лобовой частью присоединены, например, путем пайки к фланцу, связанному с кольцом коллектора дополнительной трубкой с уплотнениями. 4На фиг. 1 изображен предлагаемыйротор, продольный разрез; на фиг.2трубки, выходящие из торца бочки, сразверткой на хвостовике, вид сверху;на фиг.3 - сечение А-А на фиг.1,поперечный разрез;на фиг,4 - сечение Б-Бна фиг. 1, поперечный разрез,Трубки 1, расположенные в пазахзубцов бочки ротора 2, выходят из1 о пазов на торец 3 бочки через наклонные отверстия 4 с плавным сопряжением по радиусу 5 и опорой на консольный выступ 6 и фиксацией их распорками 7 и 8 от смещения в осевоми поперечном направлениях,На поверхности хвостовика 9 ротора у торца трубки сведены в...

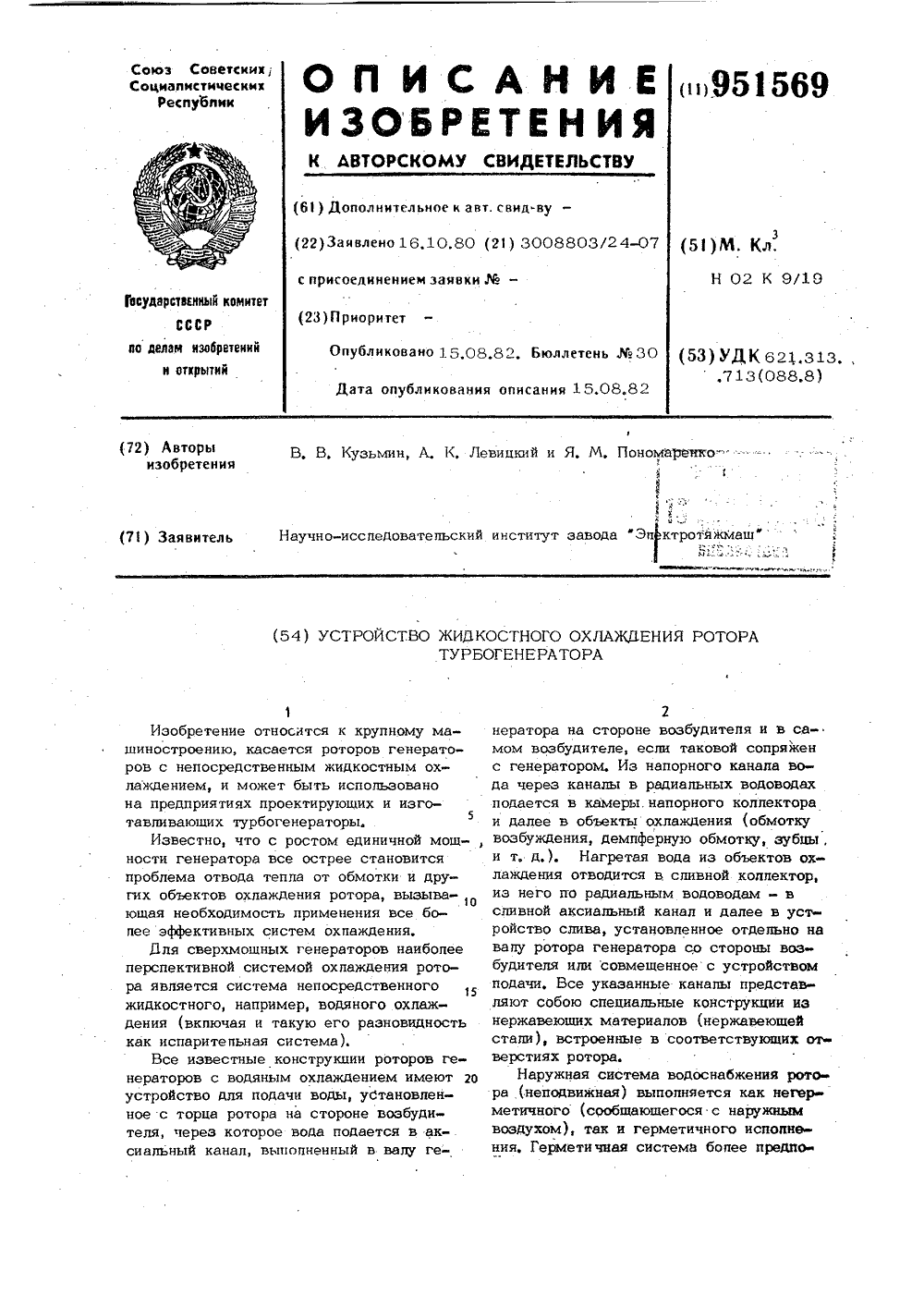

Номер патента: 951569

Опубликовано: 15.08.1982

Авторы: Кузьмин, Левицкий, Пономаренко

МПК: H02K 9/19

Метки: жидкостного, охлаждения, ротора, турбогенератора

...содержит ротор генератора1,устройство подачи охлаждающей жидкостив ротор генератора 2, коллектор 3 сливаохпаждаюшей жидкости, сливной патрубок4, радиальные каналы 5 слива в роторахгенератора и турбины, аксиальные каналы6 слива в роторах генератора и турбины,спивная камера 7 в паровом пространстве турбины турбина 8, паровое уплотнение турбины 9, гидроплотное уплотнение10 каналов слива на торцах попумуфт генератора и турбины, дополнительная рабочая ступень 1 1 на валу турбины,Охлаждающая жидкость, например вода,подается в ротор генератора 1 при помощи известного подающего устройства 2 сторца, противоположного турбине. В зависимости от принятой системы возбуждения устройство 2 может быть установленно как непосредственно у торца...

Номер патента: 955378

Опубликовано: 30.08.1982

Авторы: Герасимов, Повстемский, Радионов, Ставинский, Чумак

МПК: H02K 9/19

Метки: закрытая, электрическая

...7 с полюсньии наконечниками 8. На валу рото ра 4 установлены ферромагнитные диски 8, образующие с .:;олюсными наконечниками 9 кольцевые зазоры 10, заполненные ферромагнитной жидкостью 3Кажгый постоянный магнит 7 намагничен радиально таким образом, что его наружная и внутренная цилиндрические поверхности являются эквипотенциальными поверхностями различной полярности (Фиг.2), создающими радиальный магнитный поток Ф, изменяющий свое направление в полюсных наконечниках 8 и пронизывающий кольцевой зазор 10 в осевом направлении и замыкающийся н ферромагнитном диске 9. К торцам ротора 4 примыкают тонкостенные цилиндры 11, установленные на радиальной поверхности дисков 9 и образующие с лобовыми частями обмотки 2 каналы 12, соединяющие...

Номер патента: 964869

Опубликовано: 07.10.1982

Авторы: Глидер, Градов, Каплунов, Ракогон

МПК: H02K 9/19

Метки: жидкостным, обмотки, охлаждением, соединения, статора, стержней, узел, электрической

...4 одного из стержней, Крьюка-штуцер 11 сопряжена с трубными досками 10 через неэависимюе замкнутые по периметру уплотнительные прокладки 12, заложенные вканавки 13, выполненные в трубныхдосках 10. При другом конструктивномисполнении канавки 13 могут быть выполнены не в трубйых досках 10, а вкрышке-штуцере 11. Кронштейны 7,трубные доски 10 и крышки-штуцеры 11 стя"нуты болтами 14 с шайбами 15.10 Пайка элементарных проводников 4с трубной доской 10 выполняется состороны торцовых полых проводников4, для чего предусмотрена канавка 16.При этом полые проводники 4 выступают над поверхностью трубной доски10, что облегчает контроль проходимости, например, во время ремонта 1; пайка проводников 4 с трубной доской 10может быть дополнительно...

Номер патента: 980215

Опубликовано: 07.12.1982

Авторы: Галаган, Сидорчик, Терлецкий

МПК: H02K 9/19

Метки: нагрузочный, тормоз, электродинамический

...- упрощение конструкции электродинамического тормоза с водяным охлаждением при обеспечении работы тормоза в длительном режиме и сокращение расхода энергии на циркуляцию охлаждающей жидкости.Поставленная цель достигается тем, что в электродинамическом нагруэочном тормозе, соединяющем индуктор с катушками возбуждения и дисковые якори с полостями для прохода охлаждающей жидкости, дисковые якори снабжены установленными напериферии полостей лопатками, обеспечивающими циркуляцию охлаждающей жидкости.На фиг. 1 изображен схематически электродинамический нагрузочный тормоз; на фиг. 2 - то же, продоль ный разрез по оси одного якоря и опорного подшипника.На валу 1 установлен электродинамический тормоз, якори 2 которого на внутренней стороне...

Номер патента: 983909

Опубликовано: 23.12.1982

Автор: Федоров

МПК: H02K 9/19

Метки: герметический, электродвигатель

...и трубками 10 и 11 полость ротора 20соединена с выносным охладителем 12,Вся полость ротора, каналы, трубы заполнены магнитопроводящей жидкостью,циркуляция которой в контуре обеспе"чивается автономным насосом; расположенным на валу, или устанавливаемомотдельно,Кагнитопроводящая жидкость в зазоре между статором 2 и ротором 4 течет в осевом направлении под действием напора, создаваемого рабочимколесом 5 насо а в системе циркуляции, и под действием магнитного потока вращается совместно с ротором,в зазоре по окружности, благодарячему скорость отдельных частиц жидкостного потока возрастает, что иведет к улучшению отвода тепла приснижении скорости осевого потока отзащитной гильзы статора, а следовательно, и от пакета статора, так какосновной...

Номер патента: 1001322

Опубликовано: 28.02.1983

Автор: Федоренко

МПК: H02K 9/19

Метки: погружной, электродвигатель

...с несколькими теплонроводными55вставками по длине сердечника),Электродвигатель имеет корпус 1 саксиальными каналами 2, сердечник стаГ) ,) 4тОра)р ю)04 р Облтсу ) сттОН 1 1- летцзроац)у). ПзсмпруОе лаеео) 6 ц теплопроводпый экран 7 лобовых частсй с )кс 1 льп)л 11 испинал8 Охлажлепцяе В сердечнике распопожсца те)Ло)роводная вставка 9 с рад 1 алы 1.)м кацапами 10 охлаждеция. Радиальные каналы 10 серде шика, аксиапьпые каналы корпуса 2 и экрана лобовх частей образуют контур охлаждения, направление движения охлаждающей жидкости в котором показано стрелками,Для улучшения условий циркуляции охлаждающей среды на выходе 11 радиальных каналов сердечника выполнены эжекторные барьеры 12, выступающие в зазор на величину, не превышаюшую вс. -...

Номер патента: 1034125

Опубликовано: 07.08.1983

Авторы: Балабанов, Червяковский

МПК: H02K 9/19

Метки: жидкостного, настройки, охлаждения, параметров, цепи, электрической

...вентиль за- крывают и на его выходе устанавлива ют дроссельную шайбу, после чего вентиль выводят из цепи настройки 121.Недостаток способа заключается в том, что сечение дроссельной шайбы выбирается подбором, методом после-довательных проб, что увеличивает время настройки системы и не обеспечивает необходимой точности рвгули О рования.Цель изобретения - уменьшение тру доемкости.Указанная цель достигается согласно способу настройки параметров цепи 55жидкостного охлаждения электрической машины при помощивентиля с седломи шпинделем, заключающемуся в том, что вентилем устанавливают необходимый расход жидкости, вентиль закрывают и на его выходе устанавливают дроссельную шайбу, после чего вентиль выводят иэ цепи настройки, после ус,...

Номер патента: 1042139

Опубликовано: 15.09.1983

Авторы: Семак, Счастливый, Федоренко

МПК: H02K 9/19

Метки: жидкостнозаполненный, погружной, электродвигатель

...использования в 55 электромагнитном отношении поперечного сечеиия погружного электродвигателяЦель изобретения - упрощение конструкции электродвигателя при умень шении его габаритов и улучшении эксплуатационных характеристик."о с валом, имеющим продольный канал ивыступающий конец и раСположенныйпротивоположно выступающему концувала холодильник, соединенный входным и выходным трубопроводами с внутренней полостью электродвигателя,выходной трубопровод холодильникаустановлен соосно с ротором с зазором относительно вала, а входное отверстие входного трубопровода расположено в диапазоне между внутренней поверхностью корпуса и,поверхностью расточки статора,Конец выходного трубопровода может быть размещен в полости вала,На фиг. 1 представлен...

Номер патента: 845732

Опубликовано: 23.10.1983

Авторы: Виноградов, Голубенцев, Дукштау, Лурье, Овинский

МПК: H02K 9/19

Метки: жидкости, обмотки, охлаждающей, подвода, полым, полюсов, проводникам, ротора, электрической

...1 ЕЙВТУЛКИ т Статист:,ЛЕНгОЙ В ОТВЕРСТИЕ Вар,-тла-.едос та тком коне тру кцци являетсяотсутт твие ".ерметичностц при исгОльзоВаттЦт,; УС ТРОСТВа В СЦСТЕ 1 ак г За и ."; Ттттконтуром с избыточнвм внутоентим да 1,гт Е Н гт Е;,1ЗВЕСТНО Такж УствейСТВО;115 т ПОПВОДВ ОХЛа ЖДЯ ЮЩЕ Й ЖЦДКОС ТЦ К П От 1 К;проводникам Обмотки олссов ротораэлектрической машины, содержацее кольдевой водосбор 5 ВЙ 1; таас;родли тел 5 5 вЙ;ОДтЕК;-РВ и тзгЛЯтЦэьнт,Е ттт;ган И гтоСрадством КОТОПЫХ уКДЗОННЫЕ КЛ 1 ЛЕКТОРт1СДОСТ 1КО"И КОН: Тр 5 кпц 1 НЕ 15 еТСНЕЕ ОТ 1 ОСИ Т ЛВгЯ ежи О г ттт;,таЛа 5 та ДЕжНОСТП так Кан РалВтЬНОЕ РОСГОЛОЖЕ"НИЕ тдаНГОВ ТЕДЕ Т К ЪЭЗцтНОК, ВОЗДЕЙСТ-:ттЮ гтЕарроб 1 гХ СИЛ На К;ЕСа ЗадКИтготтЕВ тт 1 тттг 5 В,, г;. гтг; И 1 лРтгЕттт то КОЕПЛЕН...

Номер патента: 1056376

Опубликовано: 23.11.1983

Авторы: Борозенец, Головко, Крикун, Радионов, Савченков, Тубис, Фанарь, Чумак

МПК: H02K 9/19

Метки: закрытая, электрическая

...ло 35 бовой части со стороны вентилятора.Это обуславливает возникновение эффекта тормомагнитной . циркуляции в результате последовательных процессов потери магнитных свойств при нагревании вы О ше точки Кюри жидкости, в зазоре между ротором и статором, и восстановление магнитных свойств жидкости при ее охлаждении.На фиг, 1 изображена закрытая электрическая машина; на фиг. 2 - узел 1 на фиг. 1.45Электрическая машина состоит из пакета статора 1, обмотки 2 статора, ротора 3, станины 4, теплообменника 5 с тепловыми трубами 6, снабженными ребрами 7, вентилятора 8, кожуха 9, пазов 1 О, каналов 11,вала 12, подшипниковых щитов 13 и 14, подшипников 15 и 16 и магнитного уплотнения 17, состоящего из магнитов 18, полюсных наконечников с...

Номер патента: 1056377

Опубликовано: 23.11.1983

Авторы: Бобков, Кади-Оглы, Суханов, Федоров

МПК: H02K 9/19

Метки: электрическая

...в частности высоковольтную изоляцию обмотки.Целью изобретения является повышение 45 надежности путем предотвращения попадания жидкости во внутреннюю полость электрической машины.Указанная цель достигается тем, что в электрической машине, содержащей ротор с жидкостным охлаждением и статор, состоящий из корпуса с торцовыми шитами, на которых с внутренней стороны закреплены кольцевые сливные камеры, шихтованного сердечника и стержневой обмотки, лобовые части которой закреплены наружными и внутренними кольцами, в пространстве между 55 внутренними кольцами и торцовыми стенка. ми сливной камеры установлены разделительные оболочки из изоляционного материала герметически присоединенные к внутреннимкольцам иторцовым стенкам сливной камеры,...

Номер патента: 1081746

Опубликовано: 23.03.1984

Автор: Дусалиев

МПК: H02K 9/19

Метки: возвратно-поступательного, двигатель, движения, электромагнитный

...кольцевых каркасов и ярма обмотки секции катушек 32 и 33 прямогохода и обмотки секции катушек 34 и 35 обратного хода. Обмотки катушек 32 - 35 разбиты на концентрические секции с зазорами 36-39 между секциями.Камеры 28 - 31 радиальными каналами 6 - 9 в ярме 5 и каналами 2 и 3 в теле кор О пуса 1 сообщены с атмосферой через обратные клапаны 40 и 41, которые установлены на корпусе 1.Зазоры 36 - 39 между концентрическимисекциями обмоток обеспечиваются прокладками из изоляционных материалов, напри мер дерева, а зазоры обмоток относительноповерхностей кольцевых каркасов 15 - 18 - посредством прокладки из диамагнитного материала, например нержавеющей стали.фланцы кольцевых каркасов 15 - 18образуют кольцевые полости 42 - 45,Двигатель...

Номер патента: 1092665

Опубликовано: 15.05.1984

Авторы: Голубенцев, Дукштау, Лурье, Пинский, Шахматов

МПК: H02K 9/19

Метки: электрическая, явнополюсная

...зазора между ротором и статором, доходящие по глубине до трубок.Карманы чередуются с двух противоположных относительно аксиальной оси сторон полюса. На демпферных стержнях, выходящихв карманы, установлены дистанционныешайбы толщиной, равной аксиальнойширине карманов.На фиг. 1 показана часть явнополюсной электрической машины, продольныйразрез; на фиг. 2 - полюс ротораявнополюсной электрической машины,вид сверху на фиг, 3 - то же, аксонометрическая проекция; на фиг. 4 -сегмент сердечника полюса нафиг. 5 - сегмент сердечника полюса свырезом для кармана.Полюс ротора содержит шихтованныйиз стальных сегментов сердечник 1,стянутый посредством массивных нажимных щек 2. Полюс несет на себе катушку обмотки возбуждения 3 и деипферные стержни...

Номер патента: 1116498

Опубликовано: 30.09.1984

Авторы: Кузьмин, Лошкарев, Сапунов, Суханов

МПК: H02K 9/19

Метки: статор, электрической

...и возникаютконструктивные трудности с размещением водоводов внутри корпуса.Целью изобретения является упрощение конструкции и повышение надежности.Поставленная цель достигается тем,что в статоре электрической машины,преимущественно вертикального исполнения, содержащем сердечник, набранный из пакетов, между которыми расположены охладительные элементы,сварной корпус, включающий горизон"тальные полки, вертикальные ребра,распорные угольники, брусья для311164 крепления пакетов, напорный и сливной коллекторы, соединенные с закрытыми на одном конце стояками, подводящиеи отводящие трубки, соединяющие упомянутые охладительные элементы со стояками, коллекторы со стояками расположены снаружи корпуса, причем напорный коллектор размещен в зоне...

Номер патента: 1144168

Опубликовано: 07.03.1985

Автор: Науменко

МПК: H02K 9/19

Метки: электрическая, явнополюсная

...катушечной обмоткой, имеющей в лобовых частях зону расщепления, цапфами, стяжными шпильками и жиклерами подачи хладагента,между лобовыми частями обмо ток размещены сухари со скошенными в тангенциальном направлении внутренними торцами, центральная стяжная шпилька ротора выполнена полой для подачи хладагента, и жиклеры установлены в ее стенках под лобовыми частями обмотки с направлением на торцы укаэанных сухарей, а в стенках цапф над промежутками слоев расщепленной обмотки выполнены глухие щелевые пазы, смещенные против вращения и объединенные аксиальными каналами, которые открыты с двух сторон для подачихладагента на обмотку статора.Распределение хладагента междувсеми щелевыми промежутками обмоткиротора выполнено еще до поступленияего в...

Номер патента: 1169084

Опубликовано: 23.07.1985

Автор: Дусалиев

МПК: H02K 33/12, H02K 9/19

Метки: возвратно-поступательного, двигатель, движения, электромагнитный

...электромагнитной силы катушки 10 якорь 20 начинает перемещаться вправо, перемещая вправо и поршень 19При этом клапан 23 закрыт, а через всасывающую 25 магистраль, обратный клапан 27, канал 16 теплоноситель иэ резервуара 28 начинает поступать в камеру 22 цилиндра 14. Так продолжается в течение всего хода якоря 20 (поршня 19) вправо. Прямой ход якоря 20 заканчивается ударом по хвостовику инструмента 33. В этот же момент подается импульс тока в обмотку катушки 11, и циклповторяется.1169084. Изобретение относится к электромашиностроению, в частности к электромагнитным машинам возвратно-поступательного действия, напримермолоткам. 5Цель изобретения - улучшение охлаждения.На чертеже изображен электромагнитный двигатель...

Номер патента: 1176418

Опубликовано: 30.08.1985

Авторы: Сапунов, Степанов

МПК: H02K 1/20, H02K 9/19

Метки: жидкостным, охлаждением, статор, электрической

...зону между сердечником 7, нажимной плитой 2 и нажимными пальцами 3. При этом змеевик 4 расположен в указанной зоне. Вследствие наличия теплопроводящего материала нажимной фланец имеет развитую по-,. верхность контакта как с нажимнойплитой, так и с крайними пакетами сердечника.Потери, создаваемые в сердечнике 30 и нажимной плите, отводятся через поверхность змеевика, в котором циркчлио 9 ет хладагент.Изобретение позволяет повысить надежность,так как обеспечивает сни 35 жение температуры торцовой зоны сердечника на 4 - 5 С, а также снизить температуру нажимной плиты на 7-9 С.Кроме того, повышается технологичность устройства, так как нажимная плита не имеет кольцевых канавок для коллекторов. Подача и слив воды вынесены за пределы...

Номер патента: 1179485

Опубликовано: 15.09.1985

Авторы: Бобков, Суханов

МПК: H02K 9/19

Метки: закрытая, электрическая

...в част ности дистиллированной водой, мас сивнье бандажные кольца 3, положение которых фиксируется кольцевой выточкой на бочке ротора и центрирующим кольцом 4. Бандажное кольцо 3 удерживает лобовые части обмотки от сме щения в радиальном направлении под действием центробежных сил.На цилиндрической поверхности полюса ротора 1 установлены заборники 5 газа, которые соединены через напорные каналы 6 и аксиальные трубы 7 с напорным кольцевым коллектором 8, имеющим отверстия 9 для выхода газа. Кольцевые резиновые уплотнения 10 между валом ротора 1 и цент 35 рирующим кольцом 4 препятствуют проникновению влажного газа в полость под бандажное кольцо 3 от узла 11 подачи и слива жидкости обмотки. Вытяжной кольцевой коллектор 12 с отверстиями...

Номер патента: 1185503

Опубликовано: 15.10.1985

Авторы: Аврух, Глидер, Гордиенко, Погорелов, Шелепов, Ярошевский

МПК: H02K 9/19

Метки: гидравлического, наконечник, обмотки, соединения, стержней, электрического, электрической

...10 15 20 машины. Составитель Л,КарцеваРедактор В.Ковтун Техред Ж,Кастелевич Корректор В.Гирняк Тираж 645 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 6431/53 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к электро- машиностроению, в частности к электрическим машинам с непосредственным жидкостным охлаждением токоведущих частей.Цель изобретения - повышение надежности путем осуществления раздельной пайки электрического и гидравлического соединения и обеспечения свободного доступа к местам пайки.На чертеже показан наконечник для гидравлического и электрического соединения стержней обмотки электрической машины, разрез.Наконечник содержит...

Номер патента: 1192044

Опубликовано: 15.11.1985

Авторы: Гроссман, Сердюков

МПК: G01K 11/00, H02K 11/00, H02K 9/19 ...

Метки: асинхронного, погружного, статор, электродвигателя

...20 Вдоль ребер выполнены сквозные отверстия 4, в которых с обеспечением теплового контакта размещены термо,предохранители 5,Каждый термопредохранитель элек трически соединен последовательно с одной иэ фаз статорной обмотки 6. Электродвигатель, предназначенный для привода топливного насоса и в нормальном режиме полностью погруженный в топливе, работает следующим образом,Когда он погружен в топливо, тепло отводится и с внешней стороны корпуса и от сердечника при протоке топлива через пазы между ребрами. При этом обеспечивается минимальное превьппение температуры обмотки и сердечника над температурой корпуса и топлива. В аварийном режиме, когда двигатель работает в опорожненном топлив ном баке, при появлении в это же время в...

Номер патента: 1201960

Опубликовано: 30.12.1985

Авторы: Антонов, Бабяк, Кади-Оглы, Плоткин, Смородин, Счастливый, Титко, Чернявский

МПК: H02K 1/20, H02K 9/19

Метки: статор, электрической

...давления, иливыполнением крепления с помощьюкрепежных болтов, Может быть реализована и сварная конструкция элементов 5-8. Вставки 8 могут заполнять не все пазь 1Фланца, а например, через паз или с другим шагом. Количество перемычек 6, пазов 7 и вставок 8 выбирают на основе проектировочного расчета для конкретной машины по условиям обеспечения минимального уровня потерь и нагрева.При работе электрической машины с жидкостным охлаждением магнитный поток наводит вихревые токи в элементах торцовой зоны, что обусловливает их нагрев. Выделяемые потери отводятся водой в охладители 2 и 7 и каналы в шинах 5, В связи с,тем, что фланец выполнен из материала низкой теплопроводности, теплоотвод от массивного фланца в каналы шин затруднен...

Номер патента: 1203650

Опубликовано: 07.01.1986

Авторы: Иванов, Масленников, Чириков

МПК: H02K 9/19

Метки: электрическая

...тяжелойаварии требуется немедленный остановмашины, что снижает надежность энергоснабжения. Цель изобретения - улучшение охлаждения.Указанная цель достигается тем, что электрическая машина, преимущественно турбогенератор, содержащая статор, ротор и цилиндр, отделяющий ротор от статора,имеющий на внутренней поверхности навитые по спирали охлаждающие трубки из немагнитного материала, соединенные с напорным и сливным коллекторами для охлаждающей жидкости, снабжена дополнительным напорным и спивным коллекторами, причем все коллекторы попарно размещены на противоположных торцах цилиндра, а охлаждающие 15 20 25 ЗО 3 40 45 трубки выполнены с бифилярной намоткой и поочередно соединены с коллекторами на разных торцах цилиндра.На фиг,1...

Номер патента: 514539

Опубликовано: 07.03.1986

Авторы: Ашихмин, Поплаухин, Постников, Фишкин, Черноморский

МПК: H02K 3/22, H02K 9/19

Метки: гидравлического, обмотки, соединения, стержней, узел, электрического, электрической

...повмвения надежности узла нри одновременном сокращении его габаритов в предлагаемом узле перегород ка снабжена. двумя герметизирующнми слоями, один из которых размещен меж" ду торцами снлошнцх проводников и обращенной к ним поверхностью перегородки, а другой " на обращенной к штудеру поверхности пера ородки,. при . йем полые проводники выведены к шту" деру через индивидуальные окна в перегородке.На чертеже дане конструктивная схема описываемого узла.Наконечник 1 имеет внутри камеры поперечную перегородку 2, в которой выполнены отверетня 3, по форме н расположению соответствующие полым проводниками Ф стержня. Стержень спаян с наконечником в положении, при котором сплоюаце проводники 5 доходят до перегородки 2, а высту" лающие...

Номер патента: 1220060

Опубликовано: 23.03.1986

Авторы: Астановицкий, Бычков, Винокуров, Иванов, Назаров, Панов

МПК: H02K 9/19

Метки: электрическая

...4 имеет спираль",ные каналы 9, углубляющиеся к периферии 1 О, и обращенную к отверстиям вершину 11.Устройство работает следующим образом.Хяадагент поступает в палыйвалпод давлением и через отверстие 5 в валу, попадая на распреде,лители 4, укрепленные на валу припомощи держателей б, разбрызгивается на лобовые части обмоток статара и ротора, а также на сердечники статара и ротора. Хладагентудаляется из машины через сливныеотверстия,Предлагаемая электрическая мажиа обладает более эффективной системой охлаждения, особенно при атргцательпых значениях температурыхладагента когда ега вязкость резповышается, как э 1"а происходит,например у минеральных масел. В самом деле в предлагаемом устройствеотверстия в валу имеют диаметр больший чем у 4...

Номер патента: 1224911

Опубликовано: 15.04.1986

Авторы: Белянчиков, Казаков, Ускорев

МПК: H02K 9/19

Метки: жидкостным, охлаждением, электрическая

...наб., д. 4/5Производственно-полиграфическое предприятиег. Ужгород, ул, Проектная, 4 Изобретение относится к электромашиностроению,в частности к электрическим машинам с поверхностнымжидкостным охлаждением корпуса.Целью изобретения является повышение надежности,На фиг, 1 показана электрическаяьмашина с водяным охлаждением продольный разрез; на фиг. 2 - узел 1на фиг,1 (уплотнения кожуха и корпуса электрической машины в увеличенном масштабе),Электрическая машина содержит. корпус 1 и кожух 2, закрепленный с натягом на корпусе. В корпусе 1 размещен статор 3, вал в сборе с ротором4 и подшипниковые узлы 5. На наружной поверхности корпуса выполненакольцевая проточка 6, образующая совместно с кожухом 2 герметичную по 20лость, заполненную...

Номер патента: 1226570

Опубликовано: 23.04.1986

Авторы: Загорский, Козельский, Маркова, Сафаров

МПК: H02K 1/32, H02K 9/19

Метки: насоса, погружного, ротор, электродвигателя

...аксиальным каналом 8 и двух фланцев 9, выполненных заодно с хвос-. товинами, в которых имеются распределительные каналы, соединяющие аксиальный канал в хвостовине с акспальными каналами в сердечнике.фланцы своими торцовыми частями прилегают к сердечнику и крепятся с.тяжными шпильками 10, Герметичность каналов обеспечивается уплотнительными прокладками, В каждой торцовой части фланца расположена кольцевая канавка 11, с помощью которой распределитель 35 ные каналы соединены с аксиальными каналами в сердечнике. При этом количество распределительных каналов во фланце принимается меньше коли 40 чества аксиальных каналов в сердечнике.На фиг. 2 представлен вариант конструктивного исполнения распределительных каналов во фланце - наличие...

Номер патента: 1236576

Опубликовано: 07.06.1986

Авторы: Беляев, Глебов, Данилевич, Журавлев, Кузьмин

МПК: H02K 1/20, H02K 9/19

Метки: статор, электрической

...к охладителю трубки 5, секции0- - 12 сливного коллектора к которым подсоединяются отводящие от охладителя трубки 6. При сборе сердечника охладительные элементы устанавли ваются таким образом, что подводящие трубки находятся в одной аксиальной плоскости, отводящие трубки - в другой (фиг.1) . Секции напорного и сливного коллекторов имею 1 одинаковые штуцера 13 для подвода и отвода охлаждаюгцей жидкости. Секции коллекторов с помощью кронштейнов 14 крепятся к сердечнику статора.Охлаждение сердечника статсра происхо дит следующим образом.Через и;туцеры 13 охлаждающая жидкость подается в секцию напорного коллектора, например 8, через подводящие трубки 5 она поступает в охладительные элементы 2, проходя которые и снимая тепло,...

Номер патента: 1236582

Опубликовано: 07.06.1986

Авторы: Батуева, Науменко

МПК: H02K 9/19

Метки: жидкостью, магнитоэлектрической, охлаждаемый, ротор

...Такому требованию наиболееполно удовлетворяют вставки 21 коробчатого профиля с радиально ориентированной внутренней полостью 22 и .прорезями 23 в периферийных концахтацгенциальцо ориентированных стеной фиг.51,В цекотороых вариантах роторов применьшей механической нагруженцости 10может оказаться целесообразным угловое расположение радиальных дозирующих каналов вала в зонах секторныхполюсов. В этом случае разделеннымина две части и оставленными друг от 15друга в аксиальном направлении выполняются не магниты, а полюса с образованием между ними промежутков 24,стабильность которых обеспечена местными утолщениями 25 стержней 4 20.(фиг,б и 7). При этом для образования центральной кольценой полостидугообразные канавки 26 должны...
