H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 1246238

Опубликовано: 23.07.1986

Авторы: Осипенко, Щедрин

МПК: H01H 31/00

Метки: короткозамыкатель

...приводом11, а катушки 15 привода 11 и индуктора 10 соединены с конденсатором 12.Якорь 13 привода откл:очения установлен на нижнем конце подвижного контакта, Подвижный контакт перемещается по направляющей 14. Под индуктором10 отключения расположен буФер 16,Устройство работает следующим образом.Вкл 1 очение происходит при разряде на индуктор 4 батареи конденсаторов 5 и 1, При протекании по индуктору 4 тока разряда значительной величинысоздается импульсное магнитное поле.В результате этого в якоре 6 индуцируются токи, взаимодействие которыхс импульсным магнитным полем индуктора 4 приводит к возникновению отталкивающих электродинамических усилий,Под действием этих усилий якорь б отталкивается от ипдуктора 4 и перемещает подвижный...

Номер патента: 1247960

Опубликовано: 30.07.1986

Автор: Шамро

МПК: H01H 33/08, H01H 9/34

Метки: гашения, дуги, электрической

...к 4, Внутренние края 8 и о Вырезов 1 акскмально приближены к осезс)й линки пластин, параллельны изоляционной перегородке 7 и примыкают к ней (фкг,1 2 и 4). В результате .-того аэродинамическое сопротивление Вхожцен)ию цуги з устройство ре ко снк),".аст)я:Верхний край 10 изсляциакной перегородки удален от основания 1 .изоляционной пластины на расстояние, равное области горения дуг) и распространенкя ее пламени которая зависит от йначенкя напряжения и отключаИмаго тока.Со стороны входа электрическойду.к между изоляционными пластинами1 и 2 каждой их пары расположенытокопровоцяшке пластины б (фиг,1и 4).Устройство для гашения электрической дуги работает следующимобразомЭлектрическая дуга, возникающаяпри размыкании контактов коммута.,ионного...

Номер патента: 1247961

Опубликовано: 30.07.1986

Авторы: Хащин, Шаров

МПК: H01H 33/53

Метки: воздушный, выключатель

...контактной зоны обеспечивает при 5 поцаче сжатого воздуха по трубопроводу 3 (фиг,1 и 2) поперечное дутьедуги по направлению к выходному патрубку 14, Длина электрической дугимежду расходящимися контактами 10и 11 увеличивается и снюкается ееустойчивость. Более интенсивно посравнению с прототипом происходитудаление продуктов ионизации черезвыходной патрубок 14 и восстановле ние прочности межконтактного электрического промежутка.В выключателе применено такжепрерывание дуги узкой воздушнойструей высокого давления для полу-.2 О чения которой используют кумулятивный эффект, Формирование воздушной кумулятивной струи иллюстрируется на Фиг,4. В цилиндре 16 имеетсяконусообразная выемка обращенная 25 к контактной зоне (зона...

Номер патента: 1247962

Опубликовано: 30.07.1986

Автор: Ратушный

МПК: H01H 36/00

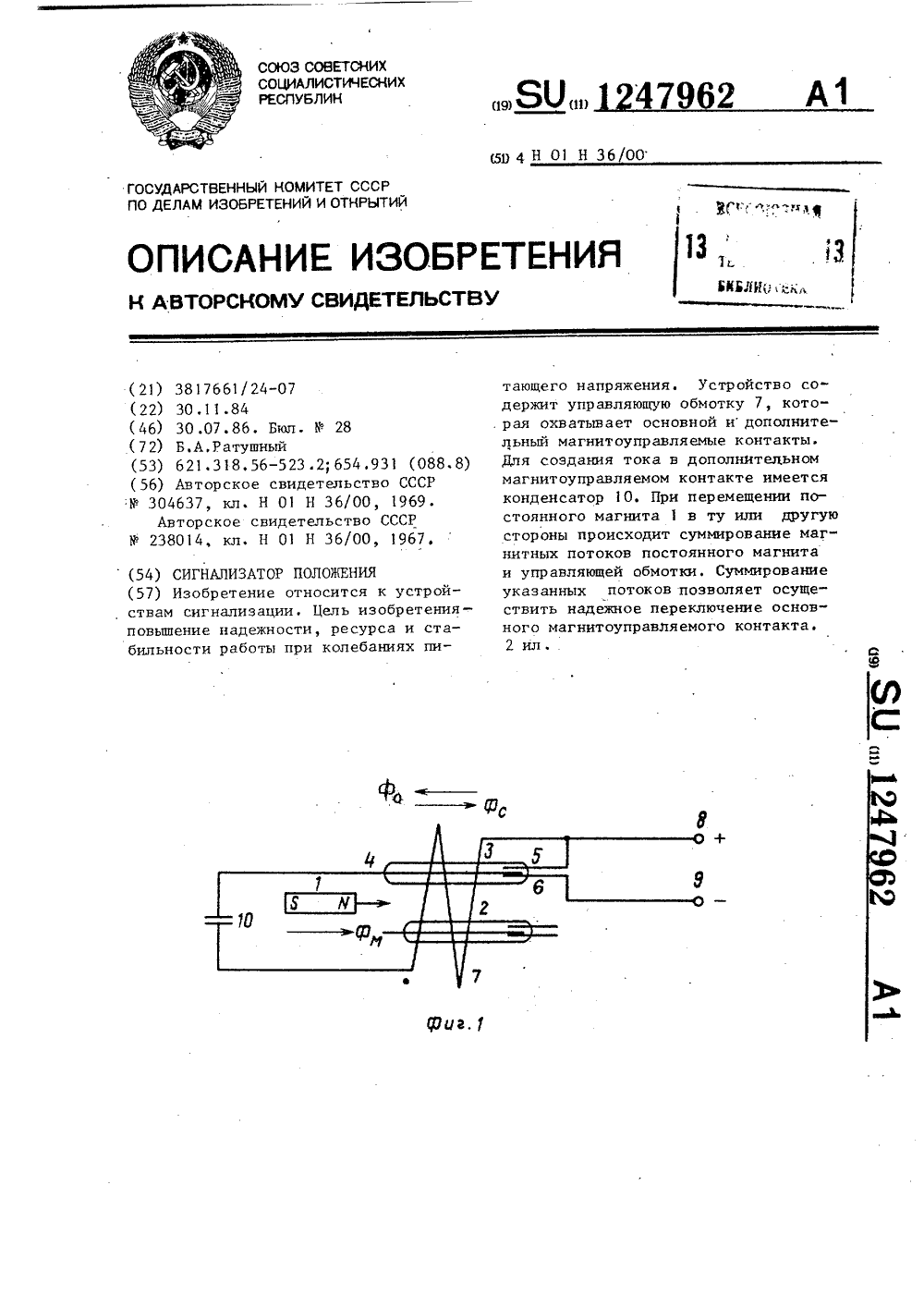

Метки: положения, сигнализатор

...низкой скорости перемещения постоянного магнита 1. По мереразряда конденсатора 10 ток в обмотке 7 и магнитный поток 9, падаютдо нуля, однако сигнализатор остается в состоянии срабатывания засчет магнитного потока Р, магнита 45Такои режим достигается путем соотв е тс тв ующ ей р е гулир ов ки в з аимн ог орасположения,МК 2 и 3, т. е, смещение МК 3 относительно МК 2 должнобыть достаточным для срабатыванияМК 3 до срабатывания МК 2 и нахождения МК 2 и 3 в пр ед ел ах уд ер жанн япосле их срабатывания в точке Х,только за счет воздействия магнита1, При дальнейшем перемещении магнита 1 к конечному положению Хксигнализатор находится в состояниисрабатывания, что сигнализируетсяпри помощи сигнального МК 2При1 247962 44 етпежост. его рботы и...

Номер патента: 1247963

Опубликовано: 30.07.1986

Автор: Филипенко

МПК: G05B 23/02, H01H 47/00, H01H 49/00 ...

Метки: реле, хода, электромагнитного, якоря

...в себя конт- ролируемое реле 1, виброизмерительный преобразователь 2, усилитель 3, синхронизатор 4, выполненный в виде схемы дифференциального усилителя с двумя входами, которые подключаются к клеммам обмотки контролируемого247963открыт, благодаря чему сигнал . выхода его поступает на вход второгоэкстремального детектора 10 и запоминается в нем.При дальнейшем поступлении импульсов тока в обмотку контролируемого реле указанная последовательность работы схемы повторяется, экстремальные детекторы 9 и 10 поочередно запоминают максимальные значенияамплитуд механических колебаний,генерируемых соответственно при замыкании замыкающихся и размыкающихсяконтактов, а счетчик 6 фиксирует количество этих импульсов путем подсчета числа срабатываний...

Номер патента: 1247964

Опубликовано: 30.07.1986

Авторы: Пидяш, Янов

МПК: H01H 47/00

Метки: опроса, пунктов, разнесенных

...через замкнутый контакт кнопки 2 образуется цепь прохождения тока через обмотку включения поляризованного реле , которое срабатывает и замыкает свой контакт 6. Транзистор 4 остается в закрытом состоянии из-за наличия отрицательного потенциала на базе. Изобретение относится к импульсной технике и может быть использова.но в устройствах коммутации, например, для переключения источника сигнала на один из каналов аппаратуры.Цель изобретения - повышение КПДи надежности устройства опроса сразнесенных пунктов управления засчет снижения потребления энергииво включенном состоянии и упрошения.На чертеже представлена схемаустройства опроса с разнесенныхпунктов управления,Устройство содержит,в каждом канале поляризованное реле 1, замыкающую...

Номер патента: 1247965

Опубликовано: 30.07.1986

Авторы: Ананьев, Лавренцов

МПК: H01H 11/04, H01H 49/00

Метки: параметров, подвижных, регулировки, реле, частей, электромагнитного

...2 оказывают в противоположном направлении, т.е. в сторону замыкания контактов 3.50Так как большая часть деформацииконтактодержателя 2 приходится наупругую составляющую деформации, то .последний подгибают до размыкания(замыкания) контактов 3 и несколькобольше с учетом перекрытия упругойсоставляющей деформации, По этойпричине регулировка величины межконтактного зазора носит итерационный3 1характер и число шагов итерации является случайной величиной.Во время подгибки контактодержателя 2 рабочий инструмент имеет потенциал регулируемого контактодержателя .2, не превышающий порог срабатывания элемента 17. После окончания подгибки инструмент отсоединенот контактодержателя 2Потенциална входе элемента 17 повышается допорога...

Номер патента: 1247966

Опубликовано: 30.07.1986

Автор: Трофимов

МПК: H01H 51/27

Метки: феррид

...Аналогичный процесс произойдет в контакт-деталях гезакона Г . Феррид возвратится в выключенное состояние и готов к новому циклу работы, Таким образомдостигается однополярное управление поодной управляющей цепи. 2 ил. 2контактом гезакона Г , Размыкающийконтак гезакона Г соединен с концомобмотки отпускания И, и подключен квыводу для подключения отрицательного полюса генератора однополярныхуправляющих импульсов (ГИ). Коммутация внешней нагрузки 1 осуществляетнся посредством гезакона ГгУстройство управляется кратковременными управляющими импульсамидлительностью меньше времени пере-.ключения контакт-деталей управляющего гезакона Г,Устройство работает следующимобразом,В исходном положении устройствовыключено, а состояние его...

Номер патента: 1247967

Опубликовано: 30.07.1986

Авторы: Жеваго, Иванова, Кобленц, Половец

МПК: H01H 51/28

Метки: герметичный, контактор, многополюсный

...обойм с герконами, выполненных прямоугольными, 1 з.п. ф-лы, 2 ил,ными герконами и сердечников основных герсиконов 6,7 и 8 расположеныв чередующейся последовательности,Сердечники дополнительных герсиконов 4 и 5 размещены в полостях 9и 1 О, а дополнительные герконы,встроенные в обоймы, размещены в полостях 14,15 и 1 б, расположенных вдольоси контактора перпендикулярно установочной плоскости основания 1 поодну сторону от полостей 11, 12 и 13,предназначенных для размещения сердечников основных герсиконов б, 7и 8 и полбстей 17 и 18, предназначенных для размещения основных герконов, встроенных в обоймы, причемупомянутые полости 9 и 10 выполненытаким образом, что сердечники дополнительных герсиконов 4 и 5 расположены относительно сердечников...

Номер патента: 1247968

Опубликовано: 30.07.1986

Авторы: Гущин, Кузнецов, Лебеденко, Мицкевич

МПК: H01H 73/02, H01H 75/02

Метки: автоматический, выключатель

...автоматического выключателя установлены в корпусе и закрытыкрышкой (не показаны),Автоматический выключатель работает следующим образом.При своем движении в сторону рейки 6 скоба 3 отгибом 5 поворачиваетрычаг 1 вокруг оси 2 до зацепленияЗО с рейкой 6. При этом рычаг, на котором имеется ось 9, вокруг которойвращается подвижный контакт 7, перемещается вместе с подвижным контактом 7, который все это время разомЗ 5 кнут и поджат контактной пружиной 12к упору 13.Усилие Р, создаваемое контактнойпружиной 12, раскладывается на усилие Р , направленное вдоль подвиж 40 ного контакта 7, и усилие Р , прижимающее подвижный контакт 7 к упору 13.Включение автоматического выключателя происходит следующим образом,Скоба 3 рукояткой...

Номер патента: 1247969

Опубликовано: 30.07.1986

Авторы: Ваховский, Зотов

МПК: H01H 85/02

Метки: вставка, плавкая

...натяжения и под собственнымвесом может стекать, например, каккапля воды. Наличие предлагаемойоболочки, которая при данной температуре остается практически неизменной, удерживает каплю жидкого металла в исходном положении. После затухания переходного режима ток нагрузки уменьшается, температура плавкой вставки снижается и металл наплава переходит в твердое состояние, при этом объем и форма наплава остаются прежними. Таким образом, наличие термостойкости оболочки способствует повьллению долговечности и надежности работы плавкой вставки.При длительном протекании токов перегрузки, опасных для защищаемой сети, тепло аккумулируется на более массивном участке плавкой вставки - на наплаве. Металл наплава нагревается, начинает...

Номер патента: 1247970

Опубликовано: 30.07.1986

Авторы: Ильина, Хмельницкий, Шкловский, Шнайдер

МПК: H01H 85/18

Метки: наполнитель, плавкого, предохранителя

...и 307. более мелких зерен, плотность упаковки повьппаетсядо 74-827 в зависимости от соотношения их средних размеров. Применение35трехкомпонентной смеси позволяет достичь плотности 857.; пятикомпонентной - 87-907, а многокомпонентнойтеоретически до 100%, Таким образом,40плотность уплотнения наполнителя определяется не абсолютным размеромчастиц, а отношением размеров частици их содержанием в смеси, что использовано в предлагаемом техническом45решении.В табл.1 приведен фракционный состав кварцевого песка.Кварцевый. песок показал хорошиерезультаты с точки зрения плотностиуплотнения наполнителя, хотя существенно отличается от прототипа.Другой песок также показал хорошие оеэультаты (табл,2). Данные экспериментальньгк исследований...

Номер патента: 1249625

Опубликовано: 07.08.1986

Авторы: Бакута, Карпенко

МПК: H01H 3/28

Метки: привод, электродинамический

...щения подвижной части, а пружина 9 - для возврата гибкой катушки в исходное положение.Устройство работает следующим образом.При протекании по виткам катушки 4 тока, например тока разряда конденсаторной батареи (не показана)Ф на противоположные стороны (плоские участки) катушки 4 действуют электродинамические силы отталкивания Г , Под их действием верхняя часть катушки 4 приходит в движение, а нижняя часть катушки остается неподвижной, так как расположена на неподвижном основании 1. Совместно с верхней частью катушки 4 движется, перемещаясь по направляющим 8, и подвижный элемент,3 устройства, который приводит в движение связанный с ней исполнительный механизм (не показан). При своем движении подвижный элемент 3 сжимает пружину 9, которая...

Номер патента: 1249626

Опубликовано: 07.08.1986

Автор: Аксенов

МПК: H01H 21/86

Метки: ключ, телеграфный

...движения маятникаи дает возможность сравнять моментыколичеств движения якоря и маятникак моменту их столкновения, Подобноесмешивание противофазных колебанийобеспечивает надежное ик гашение ибездребезговую работу ключа.Подвижные площадки на якоре позволяют устанавливать на якоре усилиев сторону контакта "Точка", меньше,равное или больше усилия в сторонуконтакта "Тире", что ведет к оптимальному учету динамических качествпальцев кисти руки оператора.Применение упругих элементов вместе касания якоря с контактами позволяет получать мягкий удар в моментих замыкания, что повышает удобствоработы на ключе и надежность контактов за счет того, что контакты вовсе время их замыкания находятся вподпружиненном состоянии,В телеграфном ключе...

Номер патента: 1249627

Опубликовано: 07.08.1986

Авторы: Андрейчук, Гордиенко, Езерский, Кухарев, Луковец

МПК: H01H 33/75

Метки: выключатель, колонковый, маломасляный

...с двух его сторон снабжено приливами 15 и 16, на которых также выполнены вертикальные кон 1 актные площадки. Причем розеточный коятакт 11 установлен внутри кожуха 7 таким образом, что вертикальные контактные площадки последнего состыкуются с аналогичными площадками розеточного контакта, 49627 гПлощадь их касания рассчитываетсятакой, чтобы она была достаточнойдля отвода от розеточного контактанеобходимого количества тепла. Через отверстие в приливе 8 металлического ребристого кожуха 7 пропущен верхний токовывод (токопровод) 12 и скреплен с основанием розеточного контакта 11 посредством резьбового соединения с одной его стороны, а через отверстие в приливе 9 кожуха пропущен крепежный элемент (болт, винт) 17 и скреплен с основанием...

Номер патента: 1249628

Опубликовано: 07.08.1986

Авторы: Берзиньш, Волков, Солопий

МПК: H01H 47/00

Метки: двухпозиционными, объектами

...при отсутствии тока в цепи нагрузки, Крометого, если параплельно нагрузке под ключен счет числа периодов, то устройство обеспечивает прохождение через нагрузку целого числа периодов,так как включение нагрузки производится только от положительной полу волны питающего напряжения, а отключение нагрузки производится толькопри отрицательной полуволне питающего напряжения.Положительный эффект от применения предлагаемого технического решения заключается в повьппении надежности устройства. В.известном устройстве включение и отключение нагрузки (замыкание и размыкание кон 35 тактов реле в цепи питания нагрузки)производится в произвольный моментвремени, в том числе и в момент про-.текания тока через нагрузку, Данный40режим работы контактов...

Номер патента: 1249629

Опубликовано: 07.08.1986

Авторы: Коневцев, Коштаков

МПК: H01H 69/02

Метки: вставкой, плавкой, предохранителей, сборки

...их коэффициентов температурного расширения происходит самопроизвольная выборка гофр и более полное прилегание контактного наконечнйка к корпусу, Например, при сборке предохранителей второго габаритного ряда с первоначальным зазором, измеряемым десятыми долями миллиметра, после первой обработки зазор между контактным наконечником и корпусом (в местах между гофрами) составляет сотые доли миллиметра.Поэтому при повторной обработке на сборку попадают узлы с колебаниями зазора не от 0 до десятых долей миллиметра, а от 0 до сотых долей миллиметра. При таких колебаниях зазора даже менее интенсивный,щадящий ре- жим опрессовки дает возможность получить стабильное качество соедине 45 50 55 5 1 О 15 20 25 30 35 40 ния практически на всех...

Номер патента: 1249630

Опубликовано: 07.08.1986

Автор: Чугуенко

МПК: H01H 85/54

Метки: крепления, предохранителя, трубчатого, узел

...используются трубчатые предохранители, ус" тановленные в специальных держателях, образующих узлы для крепления трубчатых предохранителей.Цель изобретения - повьппение на" дежности и технологичности узла.На фиг. 1-3 изображены варианты исполнения узла для крепления трубчатого предохранителя, общий вид; на фиг.4 - разрез А-А на фиг.1;на фиг,5 - разрез Б-Б на фиг,2;на фиг.6 - разрез В-В на фиг. 3.Узел для крепления трубчатого пре" дохранителя, содержащего изоляционную трубку 1 и металлические колпачки 2, состоит из укрепленных на изоляционном основании 3 упругих скоб 4, содержащих пазы 5, фиксирующие лепестки 6 и контактные лепестки 7,Узел работает следующим образом.При. установке предохранителя в узел изоляционную трубку 1 и...

Номер патента: 1251197

Опубликовано: 15.08.1986

Авторы: Кириллов, Киселев, Синявский

МПК: H01H 3/58

Метки: выключателями, концевыми, муфта, переходная

...диаметра пружины 4 срабатывает другой микровыключатель 2. Устройство надежно работает в условиях трясок и вибраций, 3 ил.Изобретение относится к алсктрот хнцк(и может оыть использовано в цр 16)оросроении при разработке узгов, содсржзцих усг -рОЙстза с ходОвым винто)1, цацрцмс:) м ИО ООООРОТ 13 ЫС ЦО 1 С 1153 ОМСРЫ, СЗЯЗЗЦ Ць)СОСЬЮРсэЗСРСИВНО 0 агСКТРО,ВИГЗ ГС.51 СОСИ .сРСХОДЗУО ММТМ.ель изо(брстеция ц Ныпсцис над ЗкНОСТИ 51 уфЬ В ХЬ 10 нс 5 Х 15 нбрс 331 И и Гр 51 СОК) СТРОЙС ВО СО Д(Р)КТ КОР 1 С 3с И;вмер, составной), концевые выклк)чзтсли 2,Ва, ИК с,Сс 1310 ЗГСИНЫ И СО СВ 060 дОИ Зрс 1 дэЦИ 51 В КОРИ МСС, ГЗИТО 55 .0 ЦИ, Ц Ц,РЦСС Х Ю1)руж 11 3, ЪСс 3(В".(3 сО К 01 С 3 Г)И 3)вс 3 ИКМ э, ц)И с)ГОМ ОпИ) КОНО 1 ) 3,ЖИнс ссСТКО...

Номер патента: 1251198

Опубликовано: 15.08.1986

Автор: Сустриков

МПК: H01H 9/30

Метки: аппарат, бездуговой, гибридный

...4 управления и цепи: катушка 5 управления, диод 10. По. скольку напряжение на катушку 5 уцравле ния подается одновременно с подачей напряжения ца выводы 12 и 13, а напряжение 11 а катушку 4 управления подступает с задерж. кой, Определяемой ГОст 055 цной времени цепи, состоя 1 цей из резистора 1 и конденсатора 9, то первоцачальцо замыкается вспомогательный контакт 3, гго приводит к тому. Ито симистор , включается. Ток течет через нагрузку 6 и симистор 1. По истечении времени, в течение которого напряжение ца катушке 4 управления возрастает до:Гапряжения срабатывания основного контакта 3. замкнувшиеся ко 1 ггакты 3 цуцтируют симистор 1 и ток нагрузки течет через контакт 3, поскольку его соцр 11 тивле:1 ие м;кцо меньше сопротивления...

Номер патента: 1251199

Опубликовано: 15.08.1986

Авторы: Виноградов, Григорьев, Плотников, Самарин

МПК: H01H 9/30

Метки: бездуговой, коммутации, цепи, электрической

...э гого тря:сорз и, соотвстс Г Ц 10, ЦРОТСКЯЦИЮ:ЗЯР 51,Ц 0(; (ОКЯ КОЦ,- стора 8 ткжсрез об 0 ку Боля)изовацц 00 р(лс 6 в 1 яцваЗгсии, цри кО. Ор(, це)0- ",ОИ 0,(ИТ Вк;1 ЮЧЕЦ И РСЛС И ЯЗМ ЫКЗ БИС СГО КО:тектя 4. Б мохСцт сцятця имццся ",ирцгсция с Входя 2 Бк,ОЧ 3 и) зяр 5 жсцым ксндецсатором 8 цроисхолит Открытие церзого тразисторцого ьлочя 9 и тоя3 ц 0.ря 25 ереключа) е.5 23, :) ОцрРзолг к ИОО Скяцик) ряЗр 5 лцоО тока коцлсцсятОря срез ОбхоЕс цоляризоваццого рслс 5) Б яправлении, цри ко гором цроисхолит е; о ключецие и зямцкацие КОгЗктя 3, и ченз зхо;ук) цсць оцтроца 22, гго црво 3 т к ЗО Бключенио первого ключа 7. 1 ри этом, цоскольку быстролейст вццеБого клкча 7 зцеРТсгьео ВЫне б,стролсЙВРя реле, ззмькацие контакта 3 цроисхолит цри...

Номер патента: 1251200

Опубликовано: 15.08.1986

Авторы: Марикуца, Павлюк, Сидоренко

МПК: H01H 9/30

Метки: выключатель, путевой

...включеццыс пяряллсльно 1(С-НСП 3, содсржящей резистор 2 и конденсатор 3, коцдсцсятор 6, включенный )Яряллсль 30 1:-спи, и зяитцыи иод 7 Вк(1 к)с 3)ый 121)2,1- лелы 0 псци, содсжз 1(.й кятмцкт 1 иц. итивцости ц сцсГО;1 иод 4.Рс.зи(510) 8, к)к)ч(.п 33 ц 3 сРс);1,е,ь)О светодиоду -1, умень:пяст ток через светодиод при больпих цягрузкях. 112 чертеже обоз нячецы тякжс емкость) сос;33 п(тел В 30- о кяоеля О, пягрузкя 11 и псгочцик 2 1 ИТЯНИ 5. (эВЕТОДИОД 4 СгУЖИТ .1 Л 51 И)ДИСЯЦИ 3 СОСТ 051 НИ 51 ПсТ(ВИГО БЫК,1 К)ЯТСЛ 51.Путе)ой выключзтс,ь ряботяст следуошим обрязом.При 1)язм ькзнРи к 01 тс 1 к 013 0 пс Пр 5 скс)1331(" ця них возрястяст зз с )ет кятупкРИпдуктивпости до знячсния, орсделясмого произведен Ре 3 цзп ряжения цс п)чни кя 12 ПИТЗНЦ...

Номер патента: 1251201

Опубликовано: 15.08.1986

Авторы: Ботов, Ловчиновский

МПК: H01H 15/20

Метки: движковый, переключатель

...поверхостями О и утлублсниями 11, оси 12 плоской формы с уступами 13 ца концах для фиксации ее в окна 14, выполненных со скосами 15 2 боковых стенках прорезей 1 б к(шрмса. Рычаги и Ось вцОлнсцы из ста.,итеросшбработаны.Движковый среключатель рабо(яег следующим образом.В статическом состоянии движок 4 занимает крайнее нерабочее положение, цри этом подпружиненные шарики 8 воздействуют на правые наклонные Г 0 срхности 10 рычагов 9, а левые азмец(сцы в продольных ка 12 ЛЯх;ш д 3 ижк 1 4. Гр 1 пшилож(.н 3 знс 1- него усилия справа движок 4 перемещается в 1 сш сивоцложос оложецис, 1 ри этсшм Год(ружиЗеые иарикц 8 перебрасываются через верицы рычагов 9 ца и лсвьн. аклоццые поверхости 10 фи), Од оврсмеццо нажимая толкатели 3 соовстствующих...

Номер патента: 1251202

Опубликовано: 15.08.1986

Автор: Варанавичюс

МПК: H01H 25/04

Метки: переключатель

...в нижней часи рукоятки 6.Еукоятка 6 ввстсцс) в отверстие) крышки 4.Гггснк 01 Всрсти 51 9 Бьногпсны с Отбортвкои 10, размс)инцси 3роточкх,с рук 051 тки х нрднлсни 51 6.ПереклОсатель работает слсцукццим (бЕ) азом.1 ри в(аникивенин цеобхо;РОсти переключения, )днримерсв(ц микропсреклочатсля 2, рукоятка 6 поврдчи)нетя в ту жс стороцу. т.с. в сторону левого микро:среключаил 51 2. При этом пот Вз,че)иствисм усилия оператора, рукоятка 6 юворач;ВастСя И дс(1)ру) Рр) СТ ЭгсС 1 ИНуК) Пстипу 5, а консц крест 0 рдзнйи Г 1 астины 8 пд.1 двЛИВДСГ НД ПРИНЛНй с)Л(МСГг 3 ЛСВОП тПКРОГ(.Е)(.клОсс)ТЕ.5 2После сн 5 Ия о 3 рдОрх усилии с рук тк 1Г 1 Д возлйствисм УПРУ 1 )1 ефР)33 - ИИЙ Э,: с 1(Т 1)сц)ой П;с)стн НЫ 5 Кс.и с( с Кд 6, Тдк И 1 с 1 и...

Номер патента: 1251203

Опубликовано: 15.08.1986

Авторы: Бых, Петровский

МПК: H01H 27/10

Метки: включатель, поворотный

...4 в виде трубчатых осей. Оси установлены коццентрично и имеют возможность вращен ия относительно друг друа. На одном конце каждой оси закреплена фасонная втулка 5, на боковой поверхности которой имеются два ряда углублений. Один ряд углублений предназначен для фиксации фасонной втулки 5 в определенном положении при помощи фиксирую 1 дего устройства б, В одно из углублений другого ряда вставлен замыкатель 7. Количество углублений в обоих рядах равно между собой.На другом конце каждой оси 3 и 4 закреплен маховичок 8, на боковой поверхности которого нанесены цифры или другие знаки кода. Количество цифр или других знаков кода на боковой поверхности маховичков 8 равно количеству углублений для замыкателя 7 и находятся они в одной...

Номер патента: 1251204

Опубликовано: 15.08.1986

Авторы: Ивенский, Крупчук, Тишкевич

МПК: H01H 36/00

Метки: бесконтактный, переключатель, торцовый

...Одновременно уменьгггается постоянная составляющая тока высокочастотных колебаний, и падение напряжения на резисторестановится меньше порога срабатывания триггера 4, и он переходит в состояние, когда транзистор 18 закрывается, а транзистор 19 открывается. Открываясь, транзистор 9 переводит в проводящее состояние выходной транзистор 16 усилителя 5 мощности, и через нагрузку 7 течет ток. Положение управлякпцего элемента, при котором выходной транзистор 16 переходит в проводящее состояние, соответствует точке срабатывания переключателя. При возврате управляющего элемента от точки срабатывания ца определенцое расстояние (дифференциал хода) вследствие уменьшения вносимого затухания происходит скачкообразный переход переключателя в исходное...

Номер патента: 1251205

Опубликовано: 15.08.1986

Автор: Дмитренко

МПК: H01H 47/32

Метки: релейное

...-гсС- контур 16 и 17. За счет этоо контура тирист 0 о ГОтссеркиваеГс 51 Открытым по анодной пепи при разряде конденсатора 17 через резистор 16 ца 1 иристор 5, ког;а оц крат. ковремецш Опирается по цепи,правления.Одновременно при переключении опера. ионного усилителя 12 часггь потенш ала с Выхода усили 1 сля потецциометра 21 через резистор 20 поступает ца цеццвертируоций вход усилителя. За счет этоо после переключения операционого усилителя 12 несколько увеличивается поте 1:иал ца его неицвсртируоце входе, в связи с чем стключснис реле температуры происходит теперь при новыпении температуры в зоне терморезистора 10 на определенную величину, равную зоне возврата (дифференциалу) хежду температурой включения и отключения реле температуры....

Номер патента: 1251206

Опубликовано: 15.08.1986

Авторы: Алексеева, Безмозгин, Виноградов, Генихович, Ильина, Кулакова, Лихоманенко, Претро

МПК: H01H 61/013, H01H 61/04

Метки: расцепитель, тепловой

...срабатывание минимального расцепителя.В обесточенном состоянии и при протекании через полую деталь 1 тока, меньшеготока срабатывания, термоЭДС термопарынедостаточна для срабатывания минимального расцепитсля, а при протекании тока,равного или большего тока срабатывания,внутренняя поверхность полой детали 1 вместе расположения сная термопары достигает температуры, при которой термоЭДСтермопары вызывает срабатывание минимального расцепителя.В процессе эксплуатации ток уставки(токсрабатывания) теплового расцепителя может быть изменен перемещением с помогцьюрычага 7 регулятора внешней регулировки(цаправления перемещения показаны стрелками на фиг. 1) механически связанных сним деталей 6 и 3 в осевом направлении относительно полой детали...

Номер патента: 1251207

Опубликовано: 15.08.1986

Автор: Зотов

МПК: H01H 85/02

Метки: вставка, плавкая

...3 3 В ) С 33 РР;3О 3,;РГБ,"С 3 3,".)3 В.Кг)3 БР) ( )к:;) 1 а;:1.1 Р ХП.Г.)О ",3 ОГО 1. ,; с;. П) (ПОО СС),3 С.33 К;3)КОИ Р 3)К " , С 1, (П 3 ( 1 С,)Х 03: ОО -В МОМСт ЗаХСКН БЛСК 1 ЮЛВИГВТЕЛЕЙ ПХГКОВЫЕ ГОК ВО МНОГО 3 5 РБЗ) ПРЕВЫГП РОТ ПОМИВЛЬ 11 И ТО)3)г, Т Вс 31 ПдвХ О О ТРНН- фОРХ аТГ)Ра. Д.гИТС 5 а. От Гиг НГ)СР 0.) ЬКО С- Сг 1 КОБ ССКЪ 1 ЬС,115.с) - ,ТО О ГО 3" с БЬВ)э - .)ас 1,10)нос Гр(горан и .3,11 ВНОЙ Г)гг 3 Вки.,СГИ ВЫ 1)ИРНТЬ 1,1 В КГ 0;)Р с 1)к, 110 СЕГИ 0 ли готстРОЙк:г и)СР)ОВ)1токов то 101 д 1 ТВКа 51 П, 3 ВКсЯ ВСББК 3 33( ОХ Т С 01)БТэ Г)т П.,)С 3)303).,ак К.К ВСЛ 3331;аОка ПС 1 Сгрузк 3 равна ,О ,Наг 3 ИС магии гпои) сс;)5 ечика О:и 30- . 5 Г К ГО 1 Х, 11Р: 00 с: П.с) и г 1. 3 РТ(ХК)г)- с 1 т астати...

Номер патента: 1251208

Опубликовано: 15.08.1986

Авторы: Ильина, Намитоков, Шкловский

МПК: H01H 85/02

Метки: плавкий, предохранитель

...с помощьк) Винтов 6 в зависимости от толщины материала плавкого элемента, конструкции колпака и диска. При увеличении тока плавкис элементы нагреваются и благодаря описанной конструкции имеют возможность свободно рас.шириться, что практически реализуется в перемещении точек А вверх. Такое перемещение оказывается возможным, несмотря на усилия прижима, прежде всегс благодаря тому, что с ростом тока происходит соответствуюгций нагев и расширение также и прижимного колпака 5, в связи с чем зазор между прижимным колпаком и диском увеличивается. В то же время усилия перемещения точек А, образова нные действием термомсха(ических иапряжений, достаточно велики (несколько десятков килограмм), чтобы обеспечить весьма небольшое перемешенис...
