H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий
Устройство для включения реле при пониженном напряжении питания
Номер патента: 1501188
Опубликовано: 15.08.1989
МПК: H01H 47/32
Метки: включения, напряжении, питания, пониженном, реле
...с второй обкладкой конденсатора 5 и с анодом диода12, катод которого соединен с отрицательным выводом источника питания.Устройство работает следующим образом.При ьключении питания и отсутствии управляющего сигнала транзистор7.открыт, а транзисторы 3 и 9 закрыты, Конденсатор 5 заряжается донапряжения питания, При подаче управляющего сигнала транзистор 7 закрывается, а транзистор 3 открывается,коммутируя положительную обкладкуконденсатора 5 к отрицательному выводу источника питания. Под действием отрицательного напряжения второйобкладки конденсатора 5 диод 12 находится в закрытом состоянии, а транзистор 9 открывается и к обмоткереле 1 прикладывается напряжение,равное, примерно, удвоенному напряжению питания. Реле 1 срабатывает,конденсатор...
Способ изготовления магнитопроводов электрических аппаратов малой мощности
Номер патента: 1501189
Опубликовано: 15.08.1989
Авторы: Гелашвили, Долидзе, Миндели
МПК: H01H 50/36
Метки: аппаратов, магнитопроводов, малой, мощности, электрических
...собирается пакет магнитопровода, после чего по ширине пакетананосят сварные швы в любой последовательности. 2 ил. количества Ш-образных пластин электротехнической стали,Магнитопровод электрических аппаратов переменного тока изготавливают следующим образом.Штампуют Ш-образные пластины,которые затем шихтуют. Из шихтованных Ш-образных пластин электротехнической стали собирают пакет магнитопровода, после чего по ширинепакета наносят сварные швы 5, 6(фиг.1 и 2) и 10, 11, 12 (фиг.1) влюбой последовательности.На торцовых рабочих поверхностя.кернов 1, 2 и 3 по ширине пакетоввыполняют сварные швы 5 и б (фиг.1и 2), образуя электропроводящиезамкнутые контуры 7, 8 и 9. Остальные сварные швы 10, 11 и 12 выполняют в местах с минимальной индукцР. Я...
Температурно-компенсированное тепловое реле с дистанционной коррекцией уставки тока срабатывания
Номер патента: 1501190
Опубликовано: 15.08.1989
Автор: Гольцман
МПК: H01H 61/00, H01H 71/16
Метки: дистанционной, коррекцией, реле, срабатывания, температурно-компенсированное, тепловое, уставки
...неизменным вследствие соответствующего изгиба дополнительноготермоэлемента 8, на свободном конце которого установлен регулятор 10, чем достигается температурная компенсация реле. Нри протекании по нагревателям 2 тока защищаемой цепи термобиметаллические пластины термоэлементов 1 изгибаются вправо, перемещая планки 3 и прижатые к планкамрычаги 4 и 5. При отсутствии перегрузки (ток меньше тока уставки) в установившемся тепловом состоянии величина перемещений элементов механизма реле недостаточна для срабатывания исполнительных контактов.В случае протекания по нагревателям 2 тока, превышающего установленный ток срабатывания, свободныеконцы термоэлементов 1 перемещаютсяна большее расстояние, и по мере их перемещения рычаг 5...
Расцепитель максимального тока
Номер патента: 1501191
Опубликовано: 15.08.1989
Авторы: Брезинский, Коротков, Намитоков, Терешин
МПК: H01H 71/40, H01H 73/48
Метки: максимального, расцепитель
...сопротивления междушинами и, соответственно, постоянную величину токораспределения между150119 Формула изобретения 20 оставитель С.Гордоехред М.Яндык ректор М.Пож Редактор Ю.Петру Заказ 488252 Тира ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-,издательск бинат тент", г.ужгород, ул. Гагарина,101 3Протекающий в шинах 1 и 2 ток защищаемой цепи вызывает силу электродинамического притяжения между этими шинами, поскольку направление5 тока в шинах одинаково. Чем больше величина тока, тем больше сила взаимного притяжения шин. Шина 1 жестко закреплена, а шина 2 может поворачиваться вокруг точки упора в шину 1 термочувствительного элемента 4. При...
Расцепитель максимального тока
Номер патента: 1501192
Опубликовано: 15.08.1989
Автор: Бутенко
МПК: H01H 73/48, H01H 75/12
Метки: максимального, расцепитель
...стакана 3 и термочувствительного элемента 4 идет интенсивнее, а их установившаяся температурапревышает температуру "перехода Морина" материала термочувствительногаэлемента 4, при этом намагничен 2 4ность термочувствительного элемента 4 скачком возрастает от нуля до своего максимума. Соответственно возрастает магнитная индукция, в результате чего на термочувствительный элемент 4 начинает действовать электромагнитная сила, увлекающая его в сторону наибольшей плотности магнитных силовых линий, т.е. в сторону механизма 7 свободногорасцепления. Поскольку на якорь 5 всегда действует электромагнитная сила, то, сложившись, обе эти силы преодолевают действие пружины 6 и перемещают ферромагнитный стакан 3 в сторону механизма 7 свободного...
Взрывной переключатель
Номер патента: 1039404
Опубликовано: 23.08.1989
МПК: H01H 39/00
Метки: взрывной, переключатель
...между собой,Недостатком известного переключа"теля являются малые функциональныевозможности, он выполняет только одну операцию - включение тока.Цель изобретения - расширениефункциональных возможностей переключателя за счет осуществления опера" Оций как включения, так и выключениятоковой цепи.Цель достигается тем, что во взрывном переключателе, содержащем плоские токоподводящие электроды и расположенный между электродами тоководиз материала, уменьшающего сопротив", ление при повышении давления, взрывной узелиз заряда взрывчатого вещества и детонатора. 20Заряд взрывчатого вещества расположен вдоль токовода и отделен от него диэлектрической прокладкой со стороны токовода, противоположной заряду вплотную к тоководу расположендиэлектрик в...
Кнопочный выключатель
Номер патента: 1503049
Опубликовано: 23.08.1989
Автор: Решетов
МПК: H01H 13/50
Метки: выключатель, кнопочный
...6 и 7 через тяги 4прикладывается к рычагу 10 и прижимает его к иер городке 8, расположение которой обеспечивает зазормежду рычагом О и приводным элементом 3, соответствующий заданной сумме рабочего и дополнительного ход в микропереключателя 2. Упор рыаг: 10 в перегородку 8 обеспечивает неподвижность всех деталей приводи го механизма в осевом направ; ении, а расположение кнопки 5 в направляющей 14 корпуса фиксирует тяги 4 и пружины 6 и 7 в радиальном направлении, При нажатии на кнопку 5 она перемешается, сжимая возвратные пружины 6, На начальном отрезке рабочего хода кнопки 5 вместе с ней под действием усилия включающих пружин 7 перемещаются тяги 4 и поворачивается рычаг 10 в направлении рабочего хода приводного элемента 3...
Быстродействующий автоматический выключатель
Номер патента: 1503050
Опубликовано: 23.08.1989
Автор: Корнеев
МПК: H01H 77/10
Метки: автоматический, быстродействующий, выключатель
...12 расцепляющего механизма. Упор установлен так, чторасстояние между точкой соприкосновения контактов и упором меньше,динамические силы, стремящиеся отбросить подвижный контакт от неподвижного, Так как конец плеча подвижного контакта иэ-эа наличия паза 10 и гибкой связи 8 имеет воэможность перемещаться относительно неподвижной оси 9, а точка А сцепления упора 11 с полуваликом 12 находится ближе к точке контактировация К, чем к концу плеча (точка 0), контактное нажатие с ростом тока увеличивается.Благодаря такой конструкции данный выключатель обладает ысокой электродинамической стойкостью.При аварии и необходимости введения в электрическую цепь сопротивления для ограничения тока короткого замыкания по сигналу релейной защиты...
Взрывной переключатель
Номер патента: 1052104
Опубликовано: 23.08.1989
МПК: H01H 39/00
Метки: взрывной, переключатель
...металл-полупроводник,может служить, например, иттербий,кальций, станций, калий,В качестве материала, способногоиспытывать под действием прилагаемого давления переход полупроводникметалл, может служить, например,кремний, германий, полупроводниковые соединения А" В"; А" В"; или переход изолятор-полупроводник: пористый МаС 1. Переключатель работает следующим образом.Инициатор 6 возбуждает в заряде 5 взрывчатого вещества цилиндрическую детонационную волну, генерирующую в свою очередь через кольцо 4 из диэлектрика в тоководе 3 ударную волну, Ударная волна, падая на токовод 3, вызывает в материале токовода фазовый переход электрического сопротивления. Тип этого перехода (металл- полупроводник, полупроводник-металл, изолятор-полупроводник)...
Устройство для бездуговой коммутации цепей переменного тока
Номер патента: 1504678
Опубликовано: 30.08.1989
Авторы: Бурков, Исаков, Осокин, Сгребнев, Чуев
МПК: H01H 9/30
Метки: бездуговой, коммутации, переменного, цепей
...21, 22 и 23, аналогично схеме для группы однофазных нагрузок (фиг.,1),Устройство работает следующимобразом,Для подключения потребителя 12к однофазной сети переменного токанапряжение питания подается на катушку 9 привода главного контакта 6,По цепи датчика 5 протекает электрический ток. С выхода датчика 5 сигнал поступает на схему 4 управления,которая формирует .импульсы на открытие тиристоров 2 и 3 с временнойзадержкой, равной собственному времени срабатывания коммутационногоаппарата, что обеспечивает бездуговую коммутацию цепи,При отключении цепи снимается напряжение с катушки 9 главного контакта 6, одновременно исчезает сигналот датчика 5 на выходе схемы 4 управления, тиристоры 2 и 3 закрываются, главный контакт 6 размыкается,Так...
Клавишное устройство
Номер патента: 1504679
Опубликовано: 30.08.1989
Авторы: Боровков, Гавритенков, Кузин, Сушинов
МПК: H01H 13/02, H01H 13/14
Метки: клавишное
...8 и рычагом 4устраняется и электрическая емкостьувеличивается, Дополнительное воздействие, осуществляющее гарантированиеперемещения рычага 4, осуществляетсятолкателем 9, который взаимодействует в процессе перемещения клавиш сосвободным плечом рычага,. образуядополнительный крутящий момент, приложенный к рычагу относительно оси,вращения. По мере перемещения клавиши до упора о корпус (до конца)пРУжина изгибается далее. При снятии внешнего усилия рычаг возвращаетсяв исходное состояние, При этом воздушный зазор между упомянутым рычагом и электродами 8 увеличиваетсяи значение электрической емкостистановится равным исходному, Измененение величины электрической емкости до нажатия клавиши и после нажатия фиксируется электронной...
Герметичный микропереключатель
Номер патента: 1504680
Опубликовано: 30.08.1989
Авторы: Киселев, Орлов, Ревунов, Хренников
МПК: H01H 13/26
Метки: герметичный, микропереключатель
...к внешнему устройствуслужат выводы 9, соединенные с неподвижными контактами 10.Конструкция собирается следующимобразом.П-образный пластинчатый пружинящийэлемент заранее приваривается к внутреннему рычагу 3 на специальном автомате.При окончательной сборке микро -переключателя толкатель 5 достаточноввести в элемент 6 до соприкосновения 55с конусными выступами 7. Внешняя поверхность толкателя 5 при длительномдвижении, скользя по конусной поверхности выступов 7, заставляет эле-;: 0 4мент 6 раздвигаться и затем сновасжиматься в тот момент, когда вершины конусов 7 оказываются противвнутренних отверстий 8 толкателя 5.Сжатие происходит до тех пор, покавнешняя поверхность толкателя 5 неупрется в базовую поверхность рычага 3, точно...
Кнопочный выключатель
Номер патента: 1504681
Опубликовано: 30.08.1989
МПК: H01H 13/48
Метки: выключатель, кнопочный
...по п,1, о т л ич а ю щ и й с я тем, что он снабжен дополнительной изоляционной прокладкой с окном под сферический .участок 55 3 1504681 4Изобретение относится к электро- Возможен другой вариант выполнетехнике, в частности к токопереклю- ния выключателя (фиг.З) в котором к чающим устройствам, и может быть ис- нему непосредственно припаивается полвзовано в электро- и радиотехни" исполнительное устройство, располоческих приборах, в частности в быто" женное вне печатной платы. В этом5вой радио- и электронной аппаратуре.Цель изобретения - упрощение монтажа и демонтажа. тин 3 и 4 с выводами 5 и 6, изоляНа фиг.1 изображен выключатель,общий вид; на фиг.2 - то же, установленный в приборе;на фиг,З - то же, дополнительной изоляционной...
Запирающее устройство пружинного привода
Номер патента: 1504682
Опубликовано: 30.08.1989
Автор: Лобанов
МПК: H01H 33/42
Метки: запирающее, привода, пружинного
...ролик 19 с флажком 20 по часовойстрелке, ролик 19 за счет трениявращает кулачок 9,против часовойстрелки и выводит из зацепления сроликом 19. Под действием усилияэнергоносителя кулачок 5 поворачивается по часовой стрелке и, воэдей5 15046ствуя на ролик 2 поворачивает рычаг1 против часовой стрелки, а следовательно, и выходной вал 4 привода. Ролик 19 под действием пружины 24 прижимается к оси с флажком 28. Одно .плечо упругого элемента 29 выходитиэ зацепления с планкой 31, В концехода рычага кулачок 10 откидываетсяроликом 32, выходит из зацепления сним. При этом планка 45 заводит плечоупругого элемента 42 и создает враща- о р м у л а и э о б р е т е н и яфющий момент, приложенный к ролику 32,но ролик не вращается, так как прижатк оси...
Способ изготовления вакуумной дугогасительной камеры
Номер патента: 1504683
Опубликовано: 30.08.1989
МПК: H01H 11/00, H01H 33/664
Метки: вакуумной, дугогасительной, камеры
...системой, ведения термопар и гаэореагента,Стержень 8 устанавливается в ка;мере на специальный вращающийся стол.Процесс нанесения покрытия состоитиз 2 этапов: ионной очистки стержняи осаждения пленок. Предварительно 40заготовленные стержни загружаются вкамеру и производится откачка дорабочего давления 5 10 мм рт.ст, Наиспаритель подается отрицательный потенциал, в испарителе устанавливался электрод из титана марки ВТотсварочных выпрямителей, при этом ввакууме образуется мощный поток частиц. При потенциале на стержнях 81 кВ и выше от высоковольтного источника питания ионы испаряемогометалла испаряются, интенсивнобомбардируют поверхность стержйей 8, эффективно очищая ее и созда-вая условия для высокой адгеэии покры тия. Для...
Устройство для контроля параметров переключающей контактной группы электромагнитного реле
Номер патента: 1504684
Опубликовано: 30.08.1989
МПК: H01H 49/00
Метки: группы, контактной, параметров, переключающей, реле, электромагнитного
...12, В моментконтакты 10 и 12 замыкаются и происходит срабатывание реле, Через контакты 10 и 12 на базу транзистора 2 подается запускающий триггер потенциал и транзистор 1 закрывается, транзистор 2 открывается, На обмотке 7 реле получаем сигнал Ч, Промежуток времени 1 - С определяет время движения подвижного контакта реле при срабатывании, Далее в моментпроисходит размыкание контактов 10 и 12 и в моментпроисходит замыкание контактов 10 и 11, Снова триггер запускается и этот процесс повторяется. Возникает колебательное движение подвижного контакта 10 между неподвижными контактами 11 и 12, На коллекторах транзисторов получает импульсные сигналы Ч Ч, а на резисторе 5 сигнал Ч. В промежутке временипроисходит срабатывание; реле, в а...
Устройство диагностирования аппаратуры дискретной автоматики
Номер патента: 1504685
Опубликовано: 30.08.1989
Авторы: Иодко, Осетинский, Предит, Стороженко, Фигурнов
МПК: H01H 69/01
Метки: автоматики, аппаратуры, диагностирования, дискретной
...1, компенсируетего в выбранном измерительном органе, не нарушая при этом нормальногофункционирования остальных измерительных органов, проверяемого блокаэащиты 2, По. достижении полной компенсации сигнала источника 1 Р,=Р, запускается источник контрольного сигнала 9, Момент запуска последнего определяется выдержкой времени. блока 12, которая выбираетсятак, чтобы к моменту включения ис точника 9 контрольного сигнала сигнал Р полностью скомпенсировался сигналом Р от формирователя 5. Источник контрольного сигнала 9 со второго выхода подает сигнал Р на второй вход элемента И 1 О, который разрешает работу блока 11 Фиксации и отображения контрольного сигнала. Одновременно сигнал Р с первого вы 3хода источника 9 контрольного сигнаг ла с...
Устройство для автоматического резервирования предохранителей
Номер патента: 1504686
Опубликовано: 30.08.1989
Авторы: Авдонина, Баженов, Генкин, Коган, Эткин
МПК: H01H 85/28, H01H 85/30
Метки: предохранителей, резервирования
...второго реэистивного делителя 14, первый пороговый элемент 13опрокидывается и опрокидывает триггер 16. Сигнал с выхода триггера через усилитель 17 подается на катушку включающего реле 11Реле срабатывает и замьпсающим контактом 10подключает запасной предохранитель 8через ограничивающий резистор-шунт 9к нагрузке 2, обеспечивая резервирование перегоревшего рабочего предохранителяЕсли нагрузка содержит конденсаторы, то в момент замыкания контакта10 импульсно увеличивается ток нагрузки, не ограничивающем резисторешунте 9 создается падение напряжения, приложенное навстречу напряжениюна третьем резистивном делителе 22,потенциал средней точки делителя 22становится ниже потенциала среднейточки четвертого резистивного делитепредохранителем и...
Устройство задержки
Номер патента: 1506488
Опубликовано: 07.09.1989
Авторы: Муратов, Савинов, Сергеев, Трофимов
МПК: H01H 47/18
Метки: задержки
...питания компаратора через контакт 11 соединена с выходом исгочника 7.Устройство работает следующим образом.В исходном состоянии конденсаторы 1 и 3 разряжены, контакты 9-11 разомкнуты, так как реле 8 обесточено. Прй поступлении на шину 13 запускающего импульса (фиг. 2 а) происходит практически мгновенный заряд конденсатора 1 (фиг. 2 б), Одновременно спостоянной времени, определяемойвеличиной резистора 2 и конденсатора 3, начинается постепенный зарядконденсатора 3 (фиг. 2 в, А)Так какемкость конденсатора 1 существенно(не менее, чем на порядок) превышаетемкость конденсатора 3, напряжениена конденсаторе 1 остается практически неизменным и после окончания запускающего импульса в процессе перераспределения заряда между конденсаторами 1 и 3....

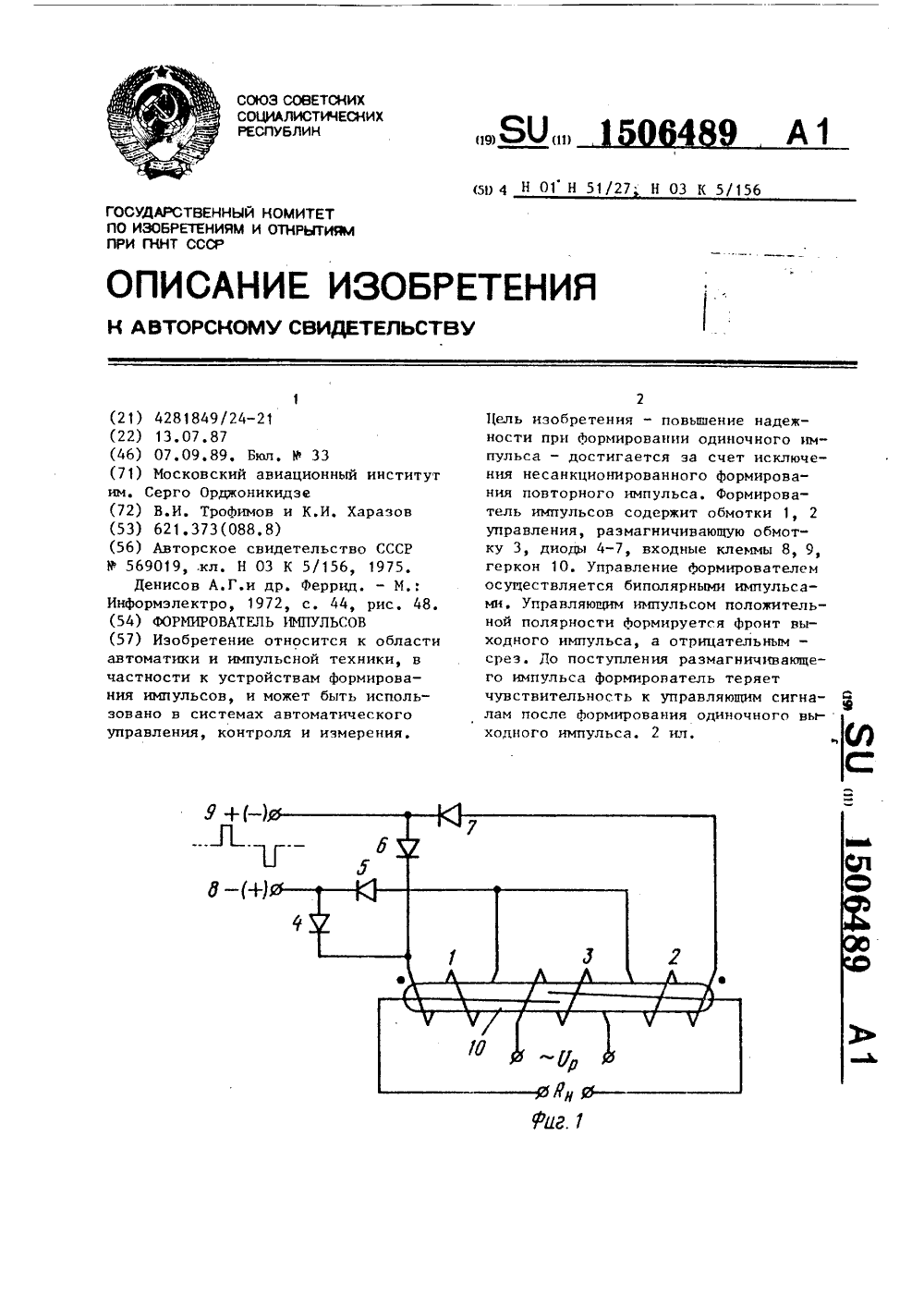

Формирователь импульсов
Номер патента: 1506489
Опубликовано: 07.09.1989
МПК: H01H 51/27, H03K 5/156
Метки: импульсов, формирователь
...сигнала осуществляется посредством кратковременных биполярных импульсов, подаваемых на входные клеммы, а установка н исходное состояние - посредством переменного сигнала со снижающейся до нуля амплитудой, подаваемого на обмотку 3 размагничивания, В исходном состоянии все обмотки обесточены, контакты-дета ли гезакона размагничены, внешняя нагрузка (Кд) разомкнута (фиг, 2), Положим, что первый управляющий импульс тока положительной полярности поступает на вход формироватсля, как это показано на фиг. 1 (без скобок) . Импульс тока д, пройдет от плюсовой в данном случае клеммы через диод 6 н обмотку управления и далее через диод 5 на минусовую клемму. Обмотка разовьет намагничивающую силу, которая намагнитит контакты-детали до...
Контактное устройство
Номер патента: 1508290
Опубликовано: 15.09.1989
Авторы: Курицкая, Намитоков, Сокол, Солопихин, Яковлев
МПК: H01H 1/20
Метки: контактное
...контакт 8, а на негоизоляционная прокладка 15, но уже впазу 10. Контактная пружина 13 поджимает мостиковые контакты 6 и 8 кторцам продольных пазов через иэоля"ционную прокладку 15, Аналогичноустановлены элементы противоположной группы контактов,.В корпусе 1 на внутренней его по-"верхности могут быть выполнены ребра 18 (фиг.2), разделяющие между собой контактные накладки 19 мостиковых контактов, Количество мостиковыхконтактов в каждой группе контактовможет быть различным для обеспеченияразличного сочетания замыкающих иразмыкающих контактов в устройстве.В случае установки трех мостиковыкконтактов в одной группе фиг.3)продольные сквозные пазы 20 - 22 изоляционной траверсы 4, в которые устанавливаются мостиковые контакты23 - 28,...
Дугогасительная камера коммутационного аппарата
Номер патента: 1508291
Опубликовано: 15.09.1989
Авторы: Гуз-Свичарный, Лифарь, Могилевский
МПК: H01H 33/08, H01H 9/30
Метки: аппарата, дугогасительная, камера, коммутационного
...быть обеспечен надежный кон такт проводника с каждой из перемыкаемых дугогасительных пластин. Внутри дугогасительной камеры расположены контакты 5 и б, снабженные дугогасительными рогами 7 и 8 соответст венно. При отключении тока дуга 9, возникающая между контактами 5 и брастягивается на дугогасительных рогах 7 45 и 8 и входит в дугогасительную решетку 2, где горит между пластинами 4, Проводник 3перемыкает часть пластин дугогасительной решетки 2, изменяя число пластин, участвующих в дугогашении.Известно, что напряжение на дуге, горящей в решетке, определяется выражениемТТА = П (ш+ 1) + Е 1 (1) 55 Где 11 з = П 4 + Пк сумма приэлект родных падений напряжений;д- градиент напряжения в дуге; - длина дуги;расстояние междудвумя...
Способ контроля загрязнения контактов герметизированного реле
Номер патента: 1508292
Опубликовано: 15.09.1989
Авторы: Лещенко, Малик, Невлюдов
МПК: G05B 23/02, H01H 11/04
Метки: герметизированного, загрязнения, контактов, реле
...эффекта лучше, чем на остальных поверхностях. 15 Через 10-15 мин (время,необходимое для испарения отдельных составных частей некачественного покрытия обмоточного провода) повторяют изме рение переходного сопротивления замкнутых контактов и, если оно увеличилось по сравнению .с предшествующими измерениями, делают вывод о причине его повышения как о влиянии испарений материала изоляции провода. Аналогично поступают и при выявлении газообразных выделений каркаса катушки. Он прогревается наиболее длительное время. 2 4Если производится диагностика причин отказов реле, допустимо пропускание через катушку реле токов, больших номинального, и охлаждение контактов реле до температуры более низкой, чем нижняя граница интервала допустимых...
Индукционно-динамический привод быстродействующего высоковольтного выключателя
Номер патента: 1508293
Опубликовано: 15.09.1989
МПК: H01H 33/00
Метки: быстродействующего, выключателя, высоковольтного, индукционно-динамический, привод
...работу зарядных устройств 1 и 2,через которые происходит заряд емкостных накопителей энергии 3 и 4 до необходимого уровня напряжения (промежуток времени О - 1 ). Пороговые устройства 1 О и 11 срабатывают при достижении заданного уровня напряжения на емкостных накопителях 3 и 4. При этом блок управления 14 снимает сигналы УЗ и У 5, разрешающие работу зарядных устройств 1 и 2, В моментвремени 1 (фиг.З) от внешнего источника проходит сигнал Х 5 на срабатывание индукционно-динамического привода. При.появлении этого сигнала блок управления 14 вырабатывает сигнал У 1 на включение разрядного коммутатора 8, через который происходитразряд емкостного накопителя 3 на катушку 7 (промежуток времени 1 -14.). В момент перехода напряжения на...
Быстродействующий автоматический выключатель
Номер патента: 1508294
Опубликовано: 15.09.1989
МПК: H01H 77/10
Метки: автоматический, быстродействующий, выключатель
...При этом в полости под поршнем амортизатора-замедлителя 10 повьппается давление рабочей жидкости, которая перетекает через дросселирующие отверстия в полость над поршнем и этим уменьшает скорость перемещения подвижного контакта 2 навстречу неподвижным контактам 1, смягчая скпу их соударения при замыкании, благодаря чему уменьшается коммутационный износ контактов,.снижается усилие отскока подвижного контакта 2.При аварийном отключении выключателем потребителя в условиях короткого замыкания со стороны нагрузки или при токах перегрузки на катушку 8 индукционно-динамического привода подается мощный импульс тока от накопителя энергии. При прохождении тока по катушке 8 образуется мощный импульс наведенного электромагнитного поля,...
Плавкий элемент предохранителя
Номер патента: 1508295
Опубликовано: 15.09.1989
Авторы: Булгаков, Касьянов, Мильшин, Сафонов, Семенов, Хмельницкий, Шнайдер
МПК: H01H 85/02, H01H 85/10
Метки: плавкий, предохранителя, элемент
...является сниже 5ние потерь мощности при сохранениимеханической прочности плавкого элемента.На фиг.1 и 2 показан плавкий элемент. 10Ленточный плавкий элемент содержитучастки 1 полного сечения и расположенные в рядах между ними участки 2ослабленного сечения, образованныес помощью перфорационных отверстий 153 (фиг.1) или 4 (фиг.2), Наименьшиепоперечные сечения 5 (фиг.1) или 6(фиг.2) соседних в каждом ряду участков ослабленного сечения 2 расположены в разных плоскостях х-х и х-х, 20перпендикулярных продольной оси плавкого элемента,При работе предохранителя с предлагаемым плавким элементом в номинальном режиме достигается уменьшение потерь мощности по сравнению с предохранителем на те же номинальные параметры, в котором использован...
Плавкий элемент предохранителя
Номер патента: 1508296
Опубликовано: 15.09.1989
Авторы: Булгаков, Мазной, Хмельницкий, Шнайдер
МПК: H01H 85/06
Метки: плавкий, предохранителя, элемент
...участков 2 уменьшенного сечения, что не обеспечивается при вытекании напловок из каждой отдельной канавки.Канавка, выполненная в виде полукруга (а не в виде сегмента, угол раствора которого меньше 180 ) имеетто преимущество, что при заливке наплавки 4 в канавке 3 не происходит растекание металла наплавки по плоскости, сопрягающей поверхность плавкого элемента и .внутреннюю поверхность углубления (угол между поверхностями сопряжения в данном случае равен 90 ).Размеры канавки 3, и следовательно, легкоплавкой наплавки 4 определяются из основных условий оптимальной работы предохранителей следующим образом.Плавкий элемент должен обладатькак можно меньшими потерями мощности в длительном режиме, поэтому электри. ческое сопротивление участка 1...
Токоограничитель
Номер патента: 1508297
Опубликовано: 15.09.1989
Авторы: Исакова, Кулаков, Кучумов, Менчик, Приходченко, Танаев
МПК: H01H 87/00
Метки: токоограничитель
...из двух 20твердометаллических электродов 1,2,разделенных изоляционной камерой,снабженной рядом изоляционных перегородок 3 с каналом 4 капиллярного сечения, образующих цилиндрические полости 5 большего, чем капиллярный канал 4, сечения, частично заполненные жидким металлом 6, при этом полости 5 расположены несоосно с каналом 4 капиллярного сечения, при помощи которого они сообщаются между собой, Имеется такжемеханизм поворотатокоограничителя вокруг его продольной оси (не показан). Изоляционныеперегородки 3 снабжены сегментами 7из токопроводящего материала, расположенными вьппе уровня жидкого металла б,На фиг.З приведен пример схемымногостороннего питания, в которой 40может работать токоограничитель. Схема содержит питающие источники -...
Электромеханический датчик
Номер патента: 1510019
Опубликовано: 23.09.1989
Автор: Стешин
МПК: H01H 13/26
Метки: датчик, электромеханический
...Возврат приводного штока 14 висходное положение осуществляется возвратной пружиной 17, Датчик может работать и без этой пружины, но в этомслучае на приводной шток 14 должноосуществляться двустороннее воздействие со стороны контролируемого механизма,Датчик работает следующим образом.При нахождении подвижного элемента 5 в одном из крайних положений рабочая пружина 9 прижимает через подвижный элемент 5 и перекидной держатель 6 подвижный контакт 7 к неподвижным 4 (или контакт 8 к контактам 3).При перемещении приводного штока 14промежуточный элемент 12 увеличиваетсжатие рабочей пружины 9 и, следовательно, увеличивает давление на подвижный элемент 5. Момент от усилия,50вызванного поперечной жесткостьюСоставитель Л.Редактор А, Мотыль Техред...
Реле времени
Номер патента: 1510020
Опубликовано: 23.09.1989
Автор: Угнивенко
МПК: H01H 47/18
...транзистора 12 принять равным О, то потенциал на базе транзистора 13 равен 8 В,И пока по какой-либо причине конденсатор 14 не разрядится, транзистор 13 будет закрыт, Конкретные значения величин напряжения и разности напряжений зависят от значений напряжений основного источника питания и напряжения на выходе параметрического стабилизатора.Транзистор 7 также закрыт. Вся схема находится в исходном состоянии, в таком состоянии она может находиться сколыо угодно долго. Практически в исходном состоянии устройством потребляется совершенно незначительный ток стабилизированным источником питания (стабилизатором).С приходом управляющего сигнала на вход 1 управления устройства светодиод оптрона 3 начинает светиться и включает тиристор...
