H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 1117726

Опубликовано: 07.10.1984

Авторы: Горбунов, Иофин, Лотов, Овчинникова, Оленев

МПК: H01H 33/42

Метки: выключатель, высокого

...другой направляющий стержень.Силовой отключающий элемент может быть выполйен в виде по меньшей ме-25 ре двух пружин сжатия, охватывающих направляющие стержни и воздействующих на обойму подвижных, блоков со стороны отключающего блока, а изоляционный элемент, может быть выполненЗО в виде тяги-шатуна, расположенной между направляющими стержнями.Неподвижный конец гибкого звена включающего блока может быть закреплен на обойме неподвижного блока внутри петли, образованной частью гибкого звена, огибающей шкив указанного блока.Неподвижный блок, связанный с отключающим блоком, может быть расположен под подвижным контактом, а крепление гибкого звена к подвижному контакту может быть выполнено прй этом с диаметрально противоположной стороны...

Номер патента: 1117727

Опубликовано: 07.10.1984

Авторы: Галаов, Геграев

МПК: H01H 33/76

Метки: автогазового, выключателя, дугогасительная, камера

...и недостаточный коммутационный ресурс выключателя,Цель изобретения - упрощение конструкции, улучшение технологичности40изготовления дугогасительной камеры.Поставленная цель достигается тем,что в дугогасительной камере автогаэового выключателя, содержащей корпусв нижней части которого расположен45неподвижный дугогасительный контакт,а верхней дугогасящей части выполнено центральное отверстие для прохождения подвижного дугогасительногоконтакта, вдоль боковых поверхностейкоторого находятся расположенные один50против другого каналы для прохождения потока генерируемых при коммутации дугогасящих газов и вкладьпп, корпус выполнен цельным из газогенерирующего материала и совмещает Функции корпуса и вкладьппа.На фиг, 1 изображена...

Номер патента: 1117728

Опубликовано: 07.10.1984

Авторы: Кобин, Критский, Осьминин

МПК: H01H 35/34

Метки: давления, реле

...пневматическим сопротивлением 8 и уступ 9 корпуса.Корпус 1 образует с первой мембраной 3, связанной с контактным узлом 2, камеру давления, а вторая мембрана 4 с корпусом 1 - еще одну камеру давления; образованную входным патрубком 5, причем камеры давления соединены между. собой через узел с переменным пневматическим сопротивлением 8, а мембраны 3 и 4 связаны между собой через шток 7, который установлен на второй мембране 4.В случае работы .реле оч системы избыточного давления (фиг. 1) вторая мембрана 4 поджата пружиной 6 со стороны дна корпуса таким образом, что прижата к уступу 9 корпуса. В случае работЫ преобразователя от вакуумной системы (фиг. 2) вторая мембрана 4 поджата пружиной 6 со стороны уступа 9 корпуса таким образом, что...

Номер патента: 1117729

Опубликовано: 07.10.1984

Авторы: Баскир, Гольдберг

МПК: H01H 49/00

Метки: контакта, контактного, нажатия, размыкающего, реле, электромагнитного

...движения якоря по форме токаобмотки при отпускании подключен кпятому входу первого элемента И, выходы элементов Иподключены к входамэлемента ИЛИ, выход которого является выходом устройства,Выявление брака по недостаточнойвеличине контактного нажатия размыкающего контакта путем фиксации превышения нормированных значений кажного из трех параметров: времени совместного хода переключающего и заьы, кающего контактов при срабатывании, 25времени перелета переключающего кон,такта при отпускании без шунтирования ЭДС самоиндукции обмотки и времени перелета переключающего контактав процессе отпускания с шунтированием ЭДС самоиндукции обмотки обеспечивает высокую достоверность разбраковки, обусловленную учетом в процессе контроля всех...

Номер патента: 1117730

Опубликовано: 07.10.1984

Авторы: Михайлович, Олейник, Погодин, Русов

МПК: H01H 53/08

Метки: магнитогидродинамическое, реле

...шток охвачен катушкойэлектромагнита, которая подключенапоследовательно с МГД насосом к выводам для подключения к источникупитания, причем один конец катушки Оэлектромагнита подсоединен непосредственно к одному выводу, а другой -через МГД насос к другому выводу,верхняя часть подпружиненного штока выполнена из ферромагнитного материала и расположена над катушкойэлектромагнита, нижняя часть подпружиненного штока выполнена из неферромагнитного материала и шарнирносоединена с одним из электродовуправляемой цепи, который установлен с возможностью поворота относительно оси, выполнен чашеобразнойформы с внутренней вогнутой поверхностью и обращен вогнутой поверхностью к установленному над ним неподвижному электроду управляемойцепи.С целью...

Номер патента: 1117731

Опубликовано: 07.10.1984

Авторы: Богатырева, Брезинский

МПК: H01H 77/00

Метки: максимальный, расцепитель, токовый

...сосуда расположены токовводы, соединенные с катушкой, питаемой током защищаемой цепи Г 23Недостатком данного расцепителя является зависимость величины тока срабатывания от температуры окружающей среды.Цель изобретения - повышение надежности расцепителя. за счет исклю 40 чения влияния температуры окружающей .среды,на величину тока срабатывания,Поставленная цель достигается тем,. что в токовом максимальном рас" целителе автоматического выключателя,содержащем закрытый сосуд из изоляционного материала с упругодеформи- . руемыми участками, полностью заполненный рабочим телом, внутри сосуда расположены токовводы, соединенные с катушкой, питаемой током защищаемой цепи, в качестве рабочего тела используют электропроводную жидкость,...

Номер патента: 1119090

Опубликовано: 15.10.1984

Авторы: Кляйн, Усачев, Хорьков

МПК: H01H 9/30

Метки: отключения, переменного, постоянного, цепей

...с двумя парами размыкающих контактов 3 и 4, Последовательно с маловитковой обмоткой включены силовые контакты 3, а последовательно с многовитковоч обмоткой включены контакты управления 4. Обе последовательно-параллельные цепи присоединены к нагрузке 5 и к зажимам источника постоянного или переменного тока. Контактные парй 3 и 4 коммутирующего аппарата, зашунтированы высокоомными резисторами 6. Параллельно многовитковой обмотке 2 подключен конденсатор 7, который служит для гашения электрической дуги, возникающей на контактах управления 4 в процессе их размыкания, Пля создания отрицательного магнитного потока,в магнитопроводе последовательно ео встречно-параллельными обмотками 1 и 2 дросселя и согласно с обмоткой 2 включена дополнительная...

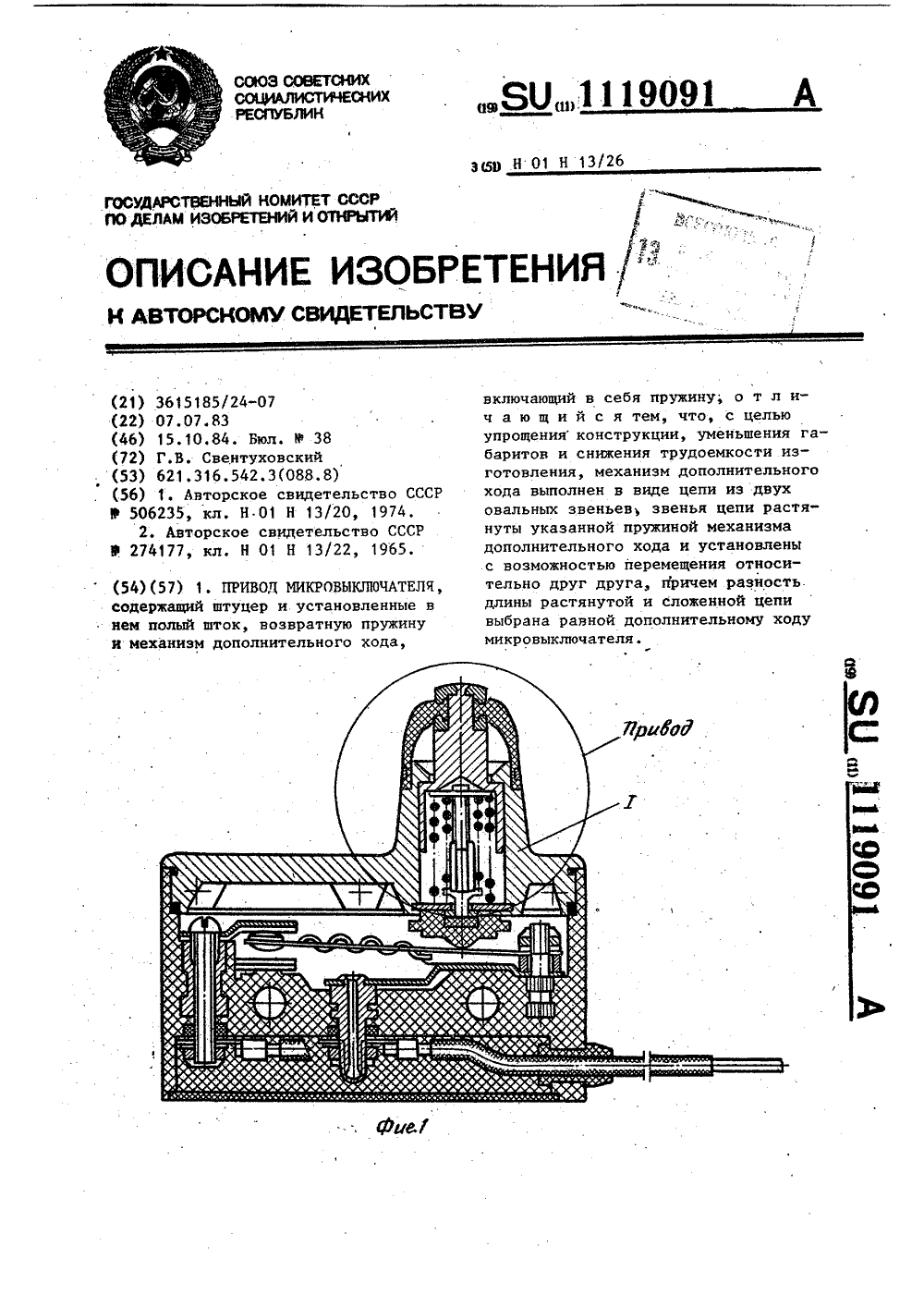

Номер патента: 1119091

Опубликовано: 15.10.1984

Автор: Свентуховский

МПК: H01H 13/26

Метки: микровыключателя, привод

...йода выполнен в виде цепи из двух овальных звеньев, звенья цепи растянуты уЫазанной.пружиной механизма допол,35 нительного хода и установлены с возможностью перемещения относительно друг друга, причем разность длины растянутой и сложенной цепи выбрана40 равной дополнительному ходу микровы. ключателя.Повьппение надежности с целью исключения перекоса звеньев гепи достигается тем, что звенья цепи вы 45 полнены с яаправляющмми выступами,ми выступами, расположенными на участках звеньев, расположенных вдоль цепи, так что выступы одного звена ф имеют возможность скользить по выступам другого звена,1расположенными на участках звеньев,расположенных вдоль цепи так, чтовыступы одного звена имеют возможность скользить по выступам...

Номер патента: 1119092

Опубликовано: 15.10.1984

Авторы: Будовский, Полетавкин, Сабинина, Чистяков

МПК: H01H 33/666

Метки: вакуумный, выключатель, высоковольтный

...контактовкамер.Цель изобретения - повышение надежности работы выключателя за счет обеспечения одновременного срабатывания всех камер, упрощение сборки и ревизии.Поставленная цель достигается тем, что в высоковольтном вакуумном выключателе, содержащем четное число последовательно соединенных вакуумных дугогасительных камер,. размещенных в горизонтальном заземленном корпусе, снаружи которого установ"лен привод, управляющий подвижными" контактами камер посредством приводного механизма, соединенного с помощью тяги с выходным элементом привода, камеры сгруппированы в два электрически соединенных между собой комплекта, каждый из которых содержит половинное количества камер, выключатель снабжен дополнительно введенным приводным механизмом,...

Номер патента: 1119093

Опубликовано: 15.10.1984

Автор: Пылаев

МПК: H01H 37/52

Метки: датчик, температуры

...информация от датчика может быть представлена в цифровомвиде простыми средствами благодаря импульсному характеру входного сигнала.Прототип должен обязательноиметь источник питания, с помощьюкоторого можно определить момент срабатывания контактов, чувствительность его к вибрации вызвана наличиемконтактов, реагирующих на вибрацию ввиде дребезга контактов, приводящегок многократному срабатыванию исполнительного устройства, а сами контакты имеют склонность ухудшать переходное сопротивление из-за окисления.их поверхности, образования электрической эррозии. Сигнал от биметаллического датчика может быть представлен в цифровой форме только с помощьюдополнительных преобразователей.Перечисленные преимущества предлагаемого устройства...

Номер патента: 1119094

Опубликовано: 15.10.1984

Автор: Рыклин

МПК: H01H 85/00

Метки: замыкания, короткого, ограничитель

...собственного веса, и ожиженный металл возвратится в испарительную камеру, перекроет электроды 5 и замкнет таким образом цепь тока для неаварийного режима. ЗО ческое решение обеспечивает принудительное перемещение испарившегося металла, причем тем более интенсивнее,1 111,9094Изобретение относится к высоковольтной аппаратуре, конкретно к устройствам, предназначенным для ограничения тока короткого замыкания без отключения.По основному авт.св. Р 597 О 245 известен ограничитель тока короткого замыкания, содержащий предназначенный для подключения в защищаемую электрическую цепь резистор и систему управления им, и вакуумированную капсулу с тепловой трубой, на соединительной трубке которой размещен указанный резистор, а в испарительной...

Номер патента: 1119095

Опубликовано: 15.10.1984

Авторы: Брезинский, Намитоков, Френкель, Хмельницкий

МПК: H01H 85/08

Метки: варианты, вставка, ее, плавкая, предохранителя

...токах выше допустимых расплавляются узкие перешейки плавких элементов 2 и возникает электрическая дуга. В канале дуги развивается значительное давление. Под действием этого давления слой зернистого наполнителя 3 между поверхностями плавкого элемента 2 и корпусом 1 сжимается. Поскольку, однако, толщина этих слоев небольшая, то и сжима О ются они незначительно. Вследствие этого давление в канале дуги остается достаточно большим, что обеспечивает требуемое дугогашение и,соответственно, нормальное размыкание цепи. Кроме 15 того, улучшению дугогашения способствует увеличение давления газов в корпусе предохранителя.Рекомендуемое расстояние между плавким элементом и внутренней по О верхностью корпуса вставки (10-40 тощин...

Номер патента: 1120416

Опубликовано: 23.10.1984

Авторы: Дикань, Могилевский, Савченко

МПК: H01H 9/30

Метки: бездуговой, выключатель, коммутацией, многополюсный

...тем,что в многополюсном выключателе сбездуговой коммутацией, содержащем силовые контакты, блок управления с приводом ускоренного отключения, два диодных выпрямительныхмоста, блок принудительной коммутации, причем входы первого диодногомоста соединены с входами выключателя, а входы второго - с выхо" .дами выключателя, выходы первогодиодного моста соединены с блокомпринудительной коммутации, одноименные выходы диодных мостовобъединены.Кроме того, блок принудительной коммутации выполнен в виде соединенных между собой последовательно катушки индуктивности, предварительно заряженного конденсатора иключевого элемента, причем в качестве катушки индуктивности использована катушка привода ускоренного отключения.При этом на входе...

Номер патента: 1120417

Опубликовано: 23.10.1984

Автор: Кудин

МПК: H01H 25/00

Метки: выключатель, крестовый

...- в виде универсального шарнира, включающего в себя ведущее звено с осями и ведомое зве. но с осями, штифтов, ползунов с отверстиями, кольца с отверстиями и четырьмя противоположно располо/женными парами ушек, в которых закреплены штифты, установленные свобод" но в отверстиях ползунов, ползуны установлены с возможностью поступательного перемещения в направляющих корпуса и взаимодействия с контактавщ элементами, а кольцо соединено с ведомвею звеном универсального шарнира, который установлен на приводном рычаге.Кроме того, ведомое звено универсального шарнира выполнено с отверстиями, а оси ведомого звена выполнены с канавками, ведомое звено установлено относительно кольца с зазорами, а каждая ось ведомого звена введена в отверстие...

Номер патента: 1120418

Опубликовано: 23.10.1984

Автор: Орлов

МПК: H01H 27/00

Метки: коммутационное

...в 55основании неподвижные и подвижныепружинные контактные пластины сконтактами из благородного металла подвижные толкатели, установленные с возможностью воздействия на подвижные контактные пластины, поворотный торцовый кулачок, установленный с возможностью воздействия на.подвижные толкатели, подвижные контактные пластины выполнены 2.-образной Формы.Кроме того, подвижные контактные пластины выполнены нз термообработанной бериллиевой бронзы.При этом свободный конец каждой подвижной контактной пластины подпружинен винтовой пружиной сжатия.На Фиг. 1 изображено коммутационное устройство, Фронтальный разрез (контакты замкнуты); на Фиг. 2 - то же (контакты разомкнуты) иа Фиг, 3 - схематическая развертка участка одной кулачковой дорожки кулачка...

Номер патента: 1120419

Опубликовано: 23.10.1984

Авторы: Вердинговас, Вячкис, Дегтярь, Иванченко

МПК: H01H 29/04

Метки: аппарата, коммутационного, контакт

...продольныекапиллярные каналы, которыми жидкийметалл, под воздействием капиллярныхсил.поступает в рабочую поверхностьконтакта 33.Однако известный контакт недоста,точно надежен из-за того,что при егосборке нельзя обеспечить постоянность распределения и величины капиллярных каналов в рабочей поверхностиконтакта, где могут получиться области, не смоченные жидким металлом(из-эа того, что зазоры, а тем самыми капиллярные каналы между проволочками отсутствуют), а также области,в которых поперечное сечение каналовбольше поперечного сечения капилляр-.ных каналов, что обуславливает самопроизвольное вытекание жидкого металла.Цель изобретения - повышение надежности контакта.Указанная цель достигается тем,что в контакте коммутационного аппарата...

Номер патента: 1120420

Опубликовано: 23.10.1984

Авторы: Войцкулянис, Габричидзе, Горгадзе, Майсурадзе, Сонгулашвили, Цискаришвили

МПК: H01H 33/44

Метки: замыканий, защитой, коммутатор, коротких, трехфазный

...вторьвщ выводами первогоконденсатора и стабилитрона и с первыми выводами кнопки управления,четвертого резистора, второго конденсатора, с первым контрольным входом и первой выходной шиной, второйконтрольный вход соединен с вторым. 40выводом кнопки управления, через пятый резистор - с коллектором первоготранзистора и управляющим электродомтиристора, через третий диод - сточкой соединения первого диода и45второго резистора, первый выходнойэлектрод тиристора соединен с второйвыходной шиной, вторыми выводами четвертого резистора и второго конденсатора, а второй выходной электрод -с коллектором второго транзистора,эмиттер которого через шестой резистор подключен к коллектору первоготранзистора. 55 На чертеже представлена электрическая схема...

Номер патента: 1120421

Опубликовано: 23.10.1984

Автор: Капуткин

МПК: H01H 36/00

Метки: бесконтактный, кнопочный, переключатель, положения, фиксацией

...исполнительного механизма, вклю"чающего в себя закрепленную в корпусе ьекросхему с генератором Холла имагнит, закрепленный на приводном,элементе, механизма фиксации, состоящего из закрепленного в корпусеограничителя и проволочного пружинного фиксатора, один конец которогожестко закреплен на приводном элемен-э 5те, а другой конец, выполненный в виде крючка, взаимодействует с элемен"тами ограничителя, и возвратной пру3 .1120водном элементе шарнирно, причем точка его крепления размещена в вертикальной плоскости симметрии полюсаодного из магнитов, ограничитель выполнен в виде кулачка и ограничительного выступа, выполненных и расположенных в соответствии с Фиг.2 так чтопри перемещении подвижного приводногоэлемента из исходного...

Номер патента: 1120422

Опубликовано: 23.10.1984

Авторы: Гуров, Демидов, Сурвило

МПК: H01H 47/20

Метки: реле, цифровое, частоты

...предлагаемого интегрирующе"го элемента,Цифровое реле частоты (фнг. 1) со-,держит кварцевый генератор 1, подключенный через ключ 2 к счетчику 3.Выходы последнего подключены к дешифратору 4, выход которого присоединен к управляющему входу ключа 2через элемент НЕ 5, а также к интегрирующему элементу 6, Выход элемента6 подключен к пороговому органу 7.Триггер 8 и дифференцирующий усили-,тель 9, выход которого подключен квходу "Сброс" счетчика 3, составляютдетектор 10 перехода через нуль.ЦиФровое реле (фиг.1) состоит из элементов 1.-10. Интегрирующий элемент 6 состоит из ключа 11, счетчика 12 и цифроаналогового преобразователя 13, Управляющий вход ключа 11,подключенк дешифратору 4, счетный вход счетчика 12 через ключ 11 - к выходу кварцевого...

Номер патента: 1120423

Опубликовано: 23.10.1984

Автор: Шалин

МПК: G01R 31/02, H01H 69/01

Метки: защиты, исправности, односистемное, релейной

...существенно зависеть от нагрузки защищаемого объекта, напряжения 5 или частоты сети и т.д.Блоки 2 входных резисторов выполнены по стандартным схемам. Элемент 4 проверки состоит из электрической кнопки 12, один зажим которой присоединен к положительному выводу источника питания, а второй зажим служит выходом элемента 4,Элемент КОГП 1 АРАТОР-ИНДИКАТОР 5 может быть выполнен но различным схемам.1Входом элемента КОМПАРАТОР-ИНДИКАТОР 5 (фиг.2) служит вывод базы транзистора 13, предназначенного для работы в режиме эмиттерного повторителя, Коллектор транзистора 13 присоединен через балластный резистор 14 к отрицательному зажиму источника питания, а через цепочку из параллельно включенных обмотки малогабаритного реле 15 с герметизированными...

Номер патента: 1120424

Опубликовано: 23.10.1984

Авторы: Полтев, Филимонов, Ярунов

МПК: H01H 85/42

Метки: высоковольтный, предохранитель

...плавкая вставка, заполненную элегазом и размещенную в трубчатом корпусе, снабжен другой идентичной камерой сжатия, заполненной элегазом с соплом и плавкой вставкой, механизмом для механического разрушения плавких вставок, выхлопным отсеком с от" верстием, заглушками и датчиками давления, причем выхлопной отсек размещен между камерами сжатия так, что его стенки являются днищами камер сжатия, сопла с заглушками размещены в днищах камер сжатия и механически связаны с датчиками давления.Кроме того, высоковольтный предохранитель может быть снабжен герметичным кожухом, заполненным элегазом, в который заключен трубчатый корпус.На фнг. 1 изображена принципиальная схема высоковольтного предохранителя; на фиг. 2 - .средняя часть, предохранителя с...

Номер патента: 1121712

Опубликовано: 30.10.1984

Авторы: Баранцев, Орлов, Ревунов, Хренников

МПК: H01H 13/26

Метки: герметичный, микропереключатель

...- загибку, осуществляе мую на дополнительном оборудовании, и ведет к повышению трудоемкости и снижению технологичности. Кроме того, усложняется процесс механизации сборки. При загибке внутреннего рычага 55 может произойти механическое повреждение толкателя - образование трещин, что ведет к снижению напежности. Кроме того, такая конструкция требует высокой точности изготовления внутреннегО рычага, а именно расстояния от его плоской части до загнутых концов, если такой размер не соблюдается, толкатель может не касаться контактной пружины, снижая на дежность работы. Дополнительные требования к точности также снижаюттехнологичность изготовления,Цель изобретения - повышение технологичности изготовления и повышениенадежности...

Номер патента: 1121713

Опубликовано: 30.10.1984

Авторы: Нижник, Пацегон, Попова, Тарапов, Федоненко

МПК: H01H 29/24

Метки: жидкости, переключатель, потоком, сегментированным

...объемобладает относительно полюса О орбитальным моментом количества движения К, =ь х ЧД, где Язнак векторного произведения. Крометого, объем обладает внутренниммоментом 12 =.31 63, гдето - момент инерции массы 113относительно оси д , проходящей через центрмасс объема. Для неполярных сред(обычные вязкие проводящие и непроводящие жидкости, газы и др,) К 12так как они не обладают внутренним Зпмоментом количества движения. Дляиикрополярных сред порядки , и Кодинаковы: К, л К . Порядки К и Кмогут сравняться в этом случае,если объем 3 содержит достаточномного частиц либо молекул, которыепод влиянием внешних воздействий(например, электромагнитного поля)преобретают большую угловую скоростьТаким образом, микрополярными 4будут жидкие суспензии,...

Номер патента: 1121714

Опубликовано: 30.10.1984

Авторы: Брезинский, Намитоков, Овчинников

МПК: H01H 33/664

Метки: контактная

...фиг.2 иллюстрация относи-.промежуточного контакта (стрелки,указывающие направления полей, постав.лены условно. Направление каждогоиз полей может быть и обратным показанному на фиг.3).Контактная система содержит подвижный контакт 1 с контактнойнакладкой 2, промежуточный контакт3 с внешней накладкой 2, промежуточный контакт 3 с внешней контактнойнакладкой 4, неподвижный контакт 5,основание б промежуточного контакта,расположенное в направляющей втулке7, и возвратную пружину 8 промежуточ.ного контакта. Контактная система размещена в корпусе 9, с которым подвижный контакт 1 соединенсильфоном 10. Катушка 11 созда"ет магнитное поле Н, направленноепараллельно оси неподвижного контакта 5.Контактная система работает следующим образам.45 В...

Номер патента: 1121715

Опубликовано: 30.10.1984

Автор: Цейко

МПК: H01H 35/24

Метки: давления, реле

...18 и 20 последние имеют отверстия и надеваются на шпильки 16. Сверху на шпильки 16 надевается крышка 21 и с помощью четырех гаек 22 плотно зажимается. Крышка 21 имеет штуцер 23, в котором с помощью резинового уплотнения 24, шайбы 25 и гайки 26 уплотняется провод 27 от микропереключателя 15. Микропереключатель.15 состоит иэ изоляционнойпластины 28, на которой заклепкамизакреплены неподвижный нормальнозамкнутый контакт 29 и токонесущие упругие пластины 30 и 31. Напластине, 30 закреплен подвижныйконтакт 32, Пластины 30 и 31 соединены пружиной 33. Нормальноразомкнутый контакт 34 закреплен надругой стороне пластины 28 (фиг.1и 2) и проходит в окно 35 и, таккак в данном случае необходиматолько одна пара токопроводящихконтактов, то контакт 34...

Номер патента: 1122239

Опубликовано: 30.10.1984

Авторы: Венер, Среенивазан

МПК: H01H 31/00

Метки: высоковольтных, разъединитель, установок

...меньшего диаметра. Разрывной контйутный штифт 9 удерживается в своемположении покоя пружиной 11. В этомположении он полностью охвачен подвижным контактным элементом 5 и невыходит за его пределы, Внутри Противолежащего экрана 7 с неподвижным контактным элементом 6 предусмотрен цилиндр 12, в котором ходит поршень13. Этот поршень 13 несет поворачивающуюся в подшипнике 14, состоящуюиз коленчатого рычага защелку 15,которая переходит в крючок 16. Защелка 15 также удерживается в положении покоя пружиной 17 так, что в Отключенном положении она не выходитза пределы неподвижного контактногоэлемента 6. Далее между поршнем 13и защелкой 15 предусмотрена еще однавозвратная пружина 18, которая оттягивает защелку 15 после ее поворота снова в положение...

Номер патента: 1123065

Опубликовано: 07.11.1984

Авторы: Машин, Черный

МПК: H01H 50/60

Метки: реле, электромагнитное

...и сборки.Для достижения указанной целиэлектромагнитное реле, содержащеецоколь в виде пластмассового основания, армированного цилиндрическимивыводами, расположенными по окружности, контактную систему, размещенную на указанных выводах, и магнитную систему, включающую поворотный 55якорь, катушки управления и П-образный магнитопровод с одной поперечнойи двумя вертикальными полками, на которых размещены катушки управлениян к которым через немагнитные опорыприкреплен якорь, снабжено. такженемагнитной перемычкой, выполненнойв виде прямоугольной пластины с,двумя отгибаии, расиоложеиными вцентре пластины и отогнутыми в разныестороны перпендикулярно ее плоскости, немагиитная перемычка жесткосоединена с вертикальными полкамимагнитопровода, а...

Номер патента: 1123066

Опубликовано: 07.11.1984

Авторы: Братанчук, Горкин

МПК: H01H 87/00

Метки: варианты, его, токоограничивающее

...более простой и падеж- . креплен токоподвод 4 с помощью ный принцип действия, что приводит гайки 5 и охватывающий электрод 6. к более высокой надежности работы При этом сосуд снабжен мембраной устройства. 7, расположенной со стороны, противо.Поставленная цель достигаетсяположной аксиальному электроду 3. тем, что по второму варианту замкну" . Охватывающий электрод 6 снабжен токо. тый сосуд содержит две мембраныподводом 8,: К токоподводам подведен элементы управления выполнены.вток(движение тока показано стрел- виде трех электродов, один из кото- кми ). Сила Г , возникающая при сра" рых аксиальный, а два других вцпол батцвании устройства, приложена к иены так, что охватывают замкнутый мембране 7, Составной частью замкну- сосуд .и...

Номер патента: 1124391

Опубликовано: 15.11.1984

Авторы: Кузьмин, Новиков, Прибылов, Приходченко, Танаев, Щербаков

МПК: H01H 29/22

Метки: аппарат, жидкометаллическим, коммутационный, рабочим, телом

...жидкий металл замыкает твердометаллические 1 б контакты 13.Недостаток известного аппарата обусловлен низкой его надежностью, так как при отключении аппарата жидкий металл, стекая по стенкам камеры, оставляет на них тонкие пленки, которые способны обеспечивать электрическую цепь между твердо- металлическими контактами.Известен также коммутационный аппарат, содержащий твердометаллические контакты, изоляционную камеру с жидким металлом изамкнутым лабиринтом для обеспечения несмачивания жидким металлом части изоля ционной камеры 1.2 .Недостаткали данного аппарата являются сложность конструкции и недостаточная надежность, так как часть камеры, которая не должна смачиваться жидким металлом, смачивается им из-за разбрызгивания металла в...

Номер патента: 1125668

Опубликовано: 23.11.1984

Автор: Ушаков

МПК: H01H 13/74

Метки: кнопочный, переключатель

...45 недостатками его являются неработоспособность при п)10 и низкая надежность вследствие того, что к обмотке включения поляризованного реле через (и) (и) параллельно 50 включенных обратных сопротивлений развязывающих диодов, оказывается подключена. ббмотка выключения этого же реле. Это приводит к присутствию практически одинакового сигнала на обоих обмотках, что не допускается техническими условиями на поляризованные реле и ведет к неправильному его срабатыванию.Цель изобретения - повышение надежности кнопочного переключателя. 60 Поставленная цель достигается тем, что в кнопочном переключателе, содержащем и ячеек, каждая из которых включает в себя кнопку управления с одним замыкающим контактом, 65 поляризованное реле с обмотками...
