Сигнализатор положения

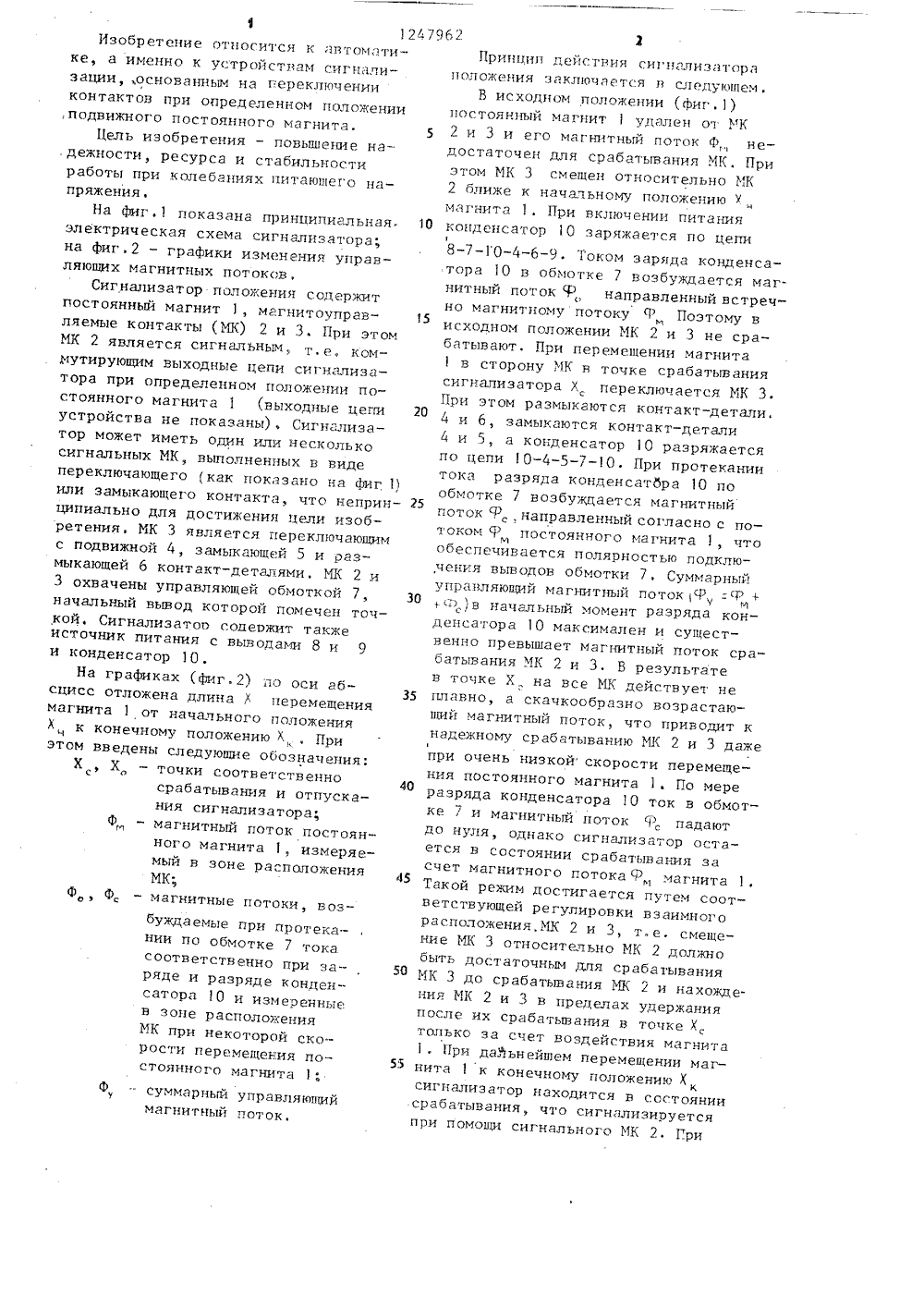

(50 4 Н 01 Н 36/00 ИЗОБРЕТЕНИЯ ПИС КЙЛИ) К А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ тающего напряжения. Устройство содержит управляющую обмотку 7, кото. рая охватывает основной и дополните льный магнитоуправляемые контакты. ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТКРЫТИЙ(53) 621,318,56-523.2;654.931 (088.8) (56) Авторское свидетельство СССР У 304637, кл. Н 01 Н 36/00 1969Авторское свидетельство СССР У 238014, кл, Н 01 Н 36/00, 1967. (54) СИГНАЛИЗАТОР ПОЛОЖЕНИЯ (57) Изобретение относится к устройствам сигнализации. Цель изобретения - повышение надежности, ресурса и стабильности работы при колебаниях пиДля создания тока в дополнительноммагнитоуправляемом контакте имеетсяконденсатор 1 О. При перемещении постоянного магнита 1 в ту или другуюстороны происходит суммирование магнитных потоков постоянного магнитаи управляющей обмотки. Суммированиеуказанных потоков позволяет осуществить надежное переключение основного магнитоуправляемого контакта.2 ил.124Изобретение относится к автоматике, а именно к устройствам сигнализацииоснованным на переключенииконтактов при определенном положении:подвижного постоянного магнита,Цель изобретения - повышение надежности, ресурса и стабильностиработы при колебаниях питаюшег о напряжения,На фиг.1 показана принципиальная.электрическая схема сигнализатора;на фиг.2 - графики изменения управляющих магнитных потоков,Сигнализатор положения содержитпостоянный магнит 1, магнитоуправляемые контакты (МК) 2 и 3. При этомМК 2 является сигнальным, т.е, коммутирующим выходные цепи сигнализатора при определенном положении по - стоянного магнита 1 (выходные цепи устройства не показаны), Сигилиза - тор может иметь один или несколько сигнальных МК, выполненных в виде переключающего (как показано на фиг 1) или замыкающего контакта, что непринципиально для достижения цели изобретения, МК 3 является переключающим с подвижной 4, замыкающей 5 и размыкающей 6 контакт-деталями. МК 2 и 3 охвачены управляющей обмоткой 7, начальный вывод которой помечен точкой. Сигнализатор содержит также источник питания с выводами 8 и 9 и конденсатор 10 .На графиках (фиг.2) по оси абсцисс отложена длина Х перемещения магнита 1 от начального положения Х к конечному положению Х При этом введены следующие обозначения:Х , Х - точки соответственносрабатывания и отпускания сигнализатора;Ф - магнитный поток постоянного магнита 1, измеряемый в зоне расположенияМК;Ф, Ф, - магнитные потоки, возбуждаемые при протекании по обмотке 7 токасоответственно при заряде и разряде конденсатора 10 и измеренныев зоне расположенияМК при некоторой скорости перемещения постоянного магнита 1;Ф - суммарный управляющий маниый поток.7962 2Принцип действия сигнализатораположения заключается и следующем,В исходном положении (фиг.1)постоянный магнит 1 удален от МК2 и 3 и его магнитный поток Ф недостаточен для срабатывания МК, Приэтом МК 3 смещен относительно МК2 ближе к начальному положению У,магнита 1. При включении питания О конденсатор 10 заряжается по цепи8-7-10-4-6-9, Током заряда конденсатора 1 О в обмотке 7 возбуждается магнитный поток направленный встречно магнитному потоку Р Поэтому висходном положении МК 2 и 3 не срабатывают, При перемещении магнита1 в сторону МК н точке срабатываниясигнализатора Х, переключается МК 3.При этом размыкаются контакт-детали.4 и 6, замыкаются контакт-детали4 и 5, а конденсатор 10 разряжаетсяпо цепи 10-4-5-7-10, При протеканиитока разряда конденсатора 10 пообмотке 7 возбуждается магнитный 25поток Рнаправленный согласно с потоком 7. постоянного магнита 1, чтоМобеспечивается полярностью подклю,чения выводов обмотки 7, Суммарныйуправляющий магнитный потокР, =1 4+о )в начальный момент разряда конденсатора 1 О максимален и существенно превышает магнитный поток срабатывания МК 2 и 3. В результатев точке Х на все МК действует не 35 плавно, а скачкообразно возрастающий магнитный поток, что приводит кнадежному срабатыванию МК 2 и 3 дажепри очень низкой скорости перемещения постоянного магнита 1. По мереразряда конденсатора 10 ток в обмотке 7 и магнитный поток 9, падаютдо нуля, однако сигнализатор остается в состоянии срабатывания засчет магнитного потока Р, магнита 45Такои режим достигается путем соотв е тс тв ующ ей р е гулир ов ки в з аимн ог орасположения,МК 2 и 3, т. е, смещение МК 3 относительно МК 2 должнобыть достаточным для срабатыванияМК 3 до срабатывания МК 2 и нахождения МК 2 и 3 в пр ед ел ах уд ер жанн япосле их срабатывания в точке Х,только за счет воздействия магнита1, При дальнейшем перемещении магнита 1 к конечному положению Хксигнализатор находится в состояниисрабатывания, что сигнализируетсяпри помощи сигнального МК 2При1 247962 44 етпежост. его рботы и стабилизиругт хрктеристики устройствари колебаниях обмотки только на вре 10 3обратном перемещении магнита 1 н сторону исходного положения во:мож но два варианта протекания процесс в зависимости от диффер енци ала и ежду точками срабатывания и отпускния МК 2 и 3.Дифференциалы МК 2 и 3 равны соответств енно: 2 С 02С Огде Хо й Х - точки отпусканиязМК 2 и 3 соответственно.Если сс 1, что предпочтительнее и достигается несложным предварительным подбором МК по характерис 15тикам, сигнализатор будет работатьболее надежно. При этом во времяобратного хода магнита. 1 первым отпустит МК 3, разомкнутся контакт -детали 4 и 5, а замкнутся контакт 20детали 4 и 6. Тогда конденсатор 1 Озаряжается по цепи 8-7-10-4-6-9, чтоприводит к возбуждению магнитногопотока Р направленного встречномагнитному потоку Р постоянногомагнита 1. В результате в начальныймомент заряда конденсатора 10 управляюший магнитный потокФ, равный- Р резко убывает до минимальм оного значения, существенно меньшегомагнитного потока отпускания МК 230и 3. Таким образом в точке Х, навсе МК действует скачкообразно убывающий до минимума магнитный поток,что даже при очень низкой скоростиперемещении магнита 1 приводит к 35надежному отпусканию МК 2 и 3 и возврату схемы устройства в исходноесостояние.Если д )4, то при обратном ходемагнита 1 в точкепроизойдет от02/пускание сигнального МК 2, а следовательно, и сигнализатора в целом.При дальнейшем перемещении магнита1 в точкепроизойдет отпусканиеМК. 3 и на МК 2 и 3 будет действовать45скачкообразно убывающий магнитныйпоток Р за счет заряда конденсатора10, что обеспечит надежный переходсигнализатора в исходное состояние.В любом случае дифференциал сиг -50нализаторабудет в пределах 0(дс( с 1,т. е. не превысит дифференциалаМК 3,Таким образом, устройство обеспечивает скачкообразное изменение магнитного потока в точках срабатыванияи отпускания сигнализатора, что по-,мя импульс тока заряд в разряде конпенсатора, что повышет ресурсустройства и снижает потребление энергии; компенсацию размагничиваю -щего действия магнитного потока управляющей обмотки на постоянный магнит и соответствующую стабилизациюхарактеристик сигнализатора, так какмагнитный поток обмотки в точке срабатывания направлен противоположнопотоку в точке отпуская и, следовательно, насколько магнит размагничивается при обратном ходе магнита,настолько же он намагничивается при прямом ходе.Форму ла из обр е тенияСигнализатор положения, содержащий постоянный магнит, установленныйс возможностью перемещения, и управляющую обмотку, в магнитном поле которых расположены по крайней мереодин основной магнитоуправляемый контакт и дополнительный магнитоуправляемьй контакт, выводы для подключения источника питания, причем основной магнитоуправляемый контактпредназначен для включения в сигнальную цепь, дополнительный магнитоуправляемый кднтакт подключен к одномуиз выводов управляющей обмотки, аего поперечная ось симметрии смещенаи пространстве относительно поперечной оси симметрии основного магнитоуправляемого контакта в сторону на.чального положения постоянного магнита, о т л и ч а ю щ и й с я тем,что, с целью повышения надежности,ресурса и стабильности работы приколебаниях, питающего напряжения,он снабжен конденсатором, в качестве дополнительного магнитоуправляемого контакта использован переключающий магнитоуправляемый контакт,управляющая обмотка охватывает всемагнитоуправляемые контакты, одинвывод конденсатора подключен к началу управляющей обмотки, а другойего вывод подключен к подвижной контакт в дета переключающего магнитоуправляемого контакта, одна неподвижная контакт-деталь которого соединена с одним из выводов источникапитания, а другая - с другим выводом источника питания и с концомуправляющей обмотки,аказ Ра ская наб.,роизводственно-полиграФическое предприятие г. Ужгород, ул. Проектная, 4 133/53 Тираж 643 НИИПИ Государственного по делам изобретений и 13035, Москва, ЖПодписномитета СССРкрытий
