Формирователь импульсов

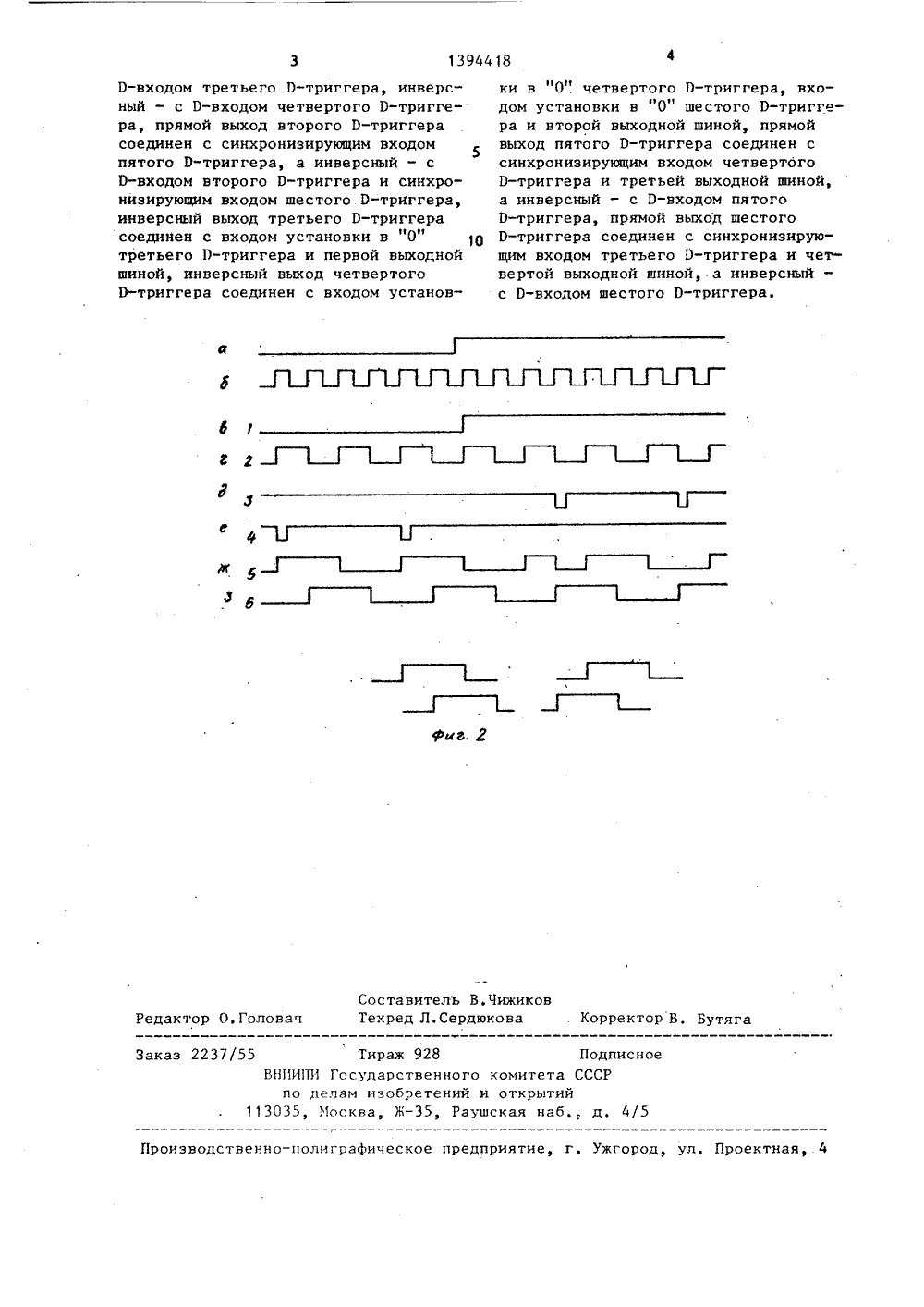

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСГ 1 УБЛИН А 1 418 51)4 Н 03 ОМИТЕТ СССРИЙ И ОТНРЫТИЙ ОСУДАРСТВЕННЫЙ О ДЕЛАМ ИЗОБРЕТ ВСЕЮфМю ф;3 ИСАНИЕ ИЗОБРЕТЕНИЬ.Ь. ; "л ЛЬСТВ У СВ В(21) 4087520/24-2 (22) 07.07,86 (46) 07.05,88. Бю (75) Й.А,Гусев (53) 62 1,373 (088 (56) Авторское св Р 1169156, кл, НАвторское свид У 1095376, кл, Н В 17 геген детельство СССР 3 К 5/15, 1983, тельство СССР 3 К 5/ 135, 1983,(54) ФОРМИРОВАТЕПЬ ИМПУЛЬСОВ(57) Изобретение относится к устроиствам, в которых импульсы образуютсяв разные моменты времени на различных выходах, и может быть использовано для имитации сигналов с оптикомеханического датчика линейных перемещений. Цель изобретения - расширение функциональных возможностей -достигается за счет обеспечения сдвига фаз выходных импульсов в зависимости от временного положения входныимпульсов и формирования дополнитель ных последовательностеи импульсов.Лля этого в формирователь импульсовдополнительно введен шестой Р-трига пятыи триггер заменен на тригр Р-типа и выполнены новые функциоальные связи. Начертеже показаны триггеры 1-5 П-типа, первая 6 и вторая 7 входные шины, выходные шины 8, 9 и 10, шестой триггер 11 Р-типа, При работе формирователя с триггера 1 на один из триггеров 3, 4 поступает сигнал разрешения, а на другой - сигнал запрета, Импульсы с этих триггеров устанавливают (и устанавливают при сбое) нулевое состояние на триггерах 5 и 1 что обеспечивает требуе- йУй мое соотношение сигналов на их выходах, При этом на выходах триггеров 3 и 4 формируются импульсы при имитации движения вперед или назад. Эти импульсы можно использовать при испытаниях схем, а также реверсивного счетчика. 2 ил.10 15 20 30 45 50 Изобретение относится к импульсной технике, а именно к устройствамЭ в которых импульсы образуются в разные моменты времени на различных выходах, и может быть использовано для имитации сигналов с оптико-механического датчика линейных перемещений,Цель изобретения - расширениефункциональных возможностей за счетобеспечения сдвига фаз выходных импульсов в зависимости от временногоположения входных импульсов и формирования дополнительных последовательностей импульсов,На фиг.1 дана электрическая прин,ципиальная схема формирователя импульсов; на фиг. 2 - временные диаграммы работы.Формирователь импульсов содержитпервый-пятый триггеры 15,первый,второй, третий и четвертый из них выполиены в виде В-триггеров, синхрониэирующие входы первого 1 и второго 2триггеров соединены с первой входной шиной 6, вторую входную шину 7, первую 8, вторую 9 и третью 10 выходные шины, инверсный выход третьего0-триггера соединен с входом установки в "О" пятого 0-триггера 5, шестой триггер 11 Р-типа, пятый триггер 5 выполнен на триггере Р-типа, вторая входная шина 7 соединена с 0-входом первого В-триггера 1, прямой выход которого соединен с Р-входом третье 35 го Р-триггера 3, инверсный - с 0-входом четвертого Р-триггера 4, прямой выход второго 0-триггера 2 соединен с синхронизирующим входом пятого0-триггера 5, а инверсный - с Р-вхо дом второго Р-триггера 2 и синхронизирующим входом шестого Р-триггера 11, инверсный выход третьего Р-триг,гера 3 соединен с входом установки в "О" третьего В-триггера 3 и первой выходной шиной 8, инверсный выход четвертого Р-триггера 4 соединен с входом установки в "О" четвертого 0-триггера 4, входом установки в "О" шестого 0-триггера 11 и второй выходной шиной 9, прямой выход пятого0-триггера 5 соединен с синхрониэирующим входом четвертого 0-триггера4 и третьей выходной шиной 10, а инверсный - с Р-входом пятого 0-триггера 5, прямой выход шестого Р-триг"гера 11 соединен с синхронизирующимвходом третьего Р-триггера 3 и четвертой выходной шиной 12, а инверсный - с Р-входом шестого В-триггера 1 1.Формирователь импульсов работает следующим образом.По второй входной шине 7 (фиг.2 а) задается сигнал имитации направления перемещения; сигнал логического "О" соответствует перемещению вперед, логической "1" - перемещению назад. Импульсами (по переднему Фронту), подаваемыми на первую входную шину 6,(фиг.2 б), устанавливается в соответствующее состояние 0-триггер 1 (фиг.2 в) и запускается Р-триггер 2 (фиг.2 г), который, в свою, очередь, запускает Р-триггеры 5 и 11 (фиг.2 ж, э) соответственно сигналами с прямого и инверсного .выходов, поэтому сигналы на выходах Р-триггеров 5 и 11 сдвинуты на четверть периода,С Р-триггера 1 на один из Р-триггеров 3, 4 поступает разрешение, а на другой соответственно запрет, импульсы с которых (фиг,2 д,е) устанавливают (и восстанавливают в случае сбоя) нуевое состояние на 0-триггерах 5 ил;., 11 и тем обеспечивается требуемое соотношение сигналов (сдвиг в ту или другую сторону) на их выходах, На выходах Р-триггеров 3 и 4 образуются короткие импульсы или имитации движения вперед (фиг,2 д) и, при имитации движения назад (фиг.2 е). Эти импульсы можно использовать для подачи на реверсивный счетчик при испытаниях схем, а также при испытаниях самого реверсивного счетчика. Ф о р м у л а и з о бр е т е н и я Формирователь импульсов, содержащий с первого по пятый триггеры, первый, второй, третий и четвертый из них выполнены в виде Р-триггеров, синхронизирующие входы первого и второго триггеров соединены с первой входной шиной, вторую входную шину, первую, вторую и третью выходные шины, инверсный выход третьего Р-триггера соединены с входом установки в "О" пятого Р-триггера, о т л и ч а ющ и й с я тем, что, с целью расширения функциональных возможностей, в него введен шестой триггер Р-типа, а пятый триггер выполнен на триггере Р-типа, вторая входная шина соединена с Р-входом первого Р-триггера, прямой выход которого соединен с1394418 Составитель В.ЧижиковТехред Л.Сердюкова Корректор В, Бутяга Редактор О.Головач Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРло делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 2237/55 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Р-входом третьего Р-триггера, инверсный - с Р-входом четвертого Р-триггера, прямой выход второго Р-триггерасоединен с синхронизирующим входомпятого Р-триггера, а инверсный - сР-входом второго Р-триггера и синхро"низирующим входом шестого Р-триггера,инверсный выход третьего Р-триггерасоединен с входом установки в "О"третьего Р-триггера и первой выходнойшиной, инверсный выход четвертогоР-триггера соединен с входом установки в "О". четвертого Р-триггера, входом установки в "О" шестого Р-триггера и второй выходной шиной, прямой 5выход пятого Р-триггера соединен ссинхронизирующим входом четвертогоР-триггера и третьей выходной шиной,а инверсный - с Р-входом пятогоР-триггера, прямой выход шестогоР-триггера соединен с синхронизирующим входом третьего О-триггера и четвертой выходной шиной, а инверсный -с Р-входом шестого Р-триггера.
