E04B 1/34 — оригинальные конструкции, например с подвешенными или выступающими частями, опирающимися на мачты или башни, включая лифты и лестницы; конструкции, отличающиеся упругой устойчивостью

Номер патента: 151460

Опубликовано: 01.01.1962

Авторы: Катин, Мацелинский, Стульчиков

МПК: E04B 1/34, E04B 7/14

Метки: висячее, железобетонное, покрьиие

...3 воспринимающие ертикяльцые усилия.Угловые колонны выполняются двойными с зазором достяточц 1.1 м для прохода между ними канатов диагонального пояса 4. Несущие канаты 5 покрытия располагаются по вписапным друг в друга прямоугольным контурам с шагом, например, 3 1. В местах пересечения с диагональными пояса 4 канаты огибаются по направлению к у ам сооружения, со бираются в пучок и з репляются в угляхопорного коптура.По канатам цав тся железобетонныеребристые плиты 6 омощи специальных стальных крючьев мов 5 ня чертеже це 0 показаны). Опорн тур имеет консольцый свес, образую рниз и консоль (на чертеже не показа я опирания крайнего ряда плит.Форма равновесия несущих канатов ц диа гональцых поясов подобрана таким образом,что все...

Номер патента: 155280

Опубликовано: 01.01.1963

МПК: E04B 1/34, E04B 7/14

Метки: 155280

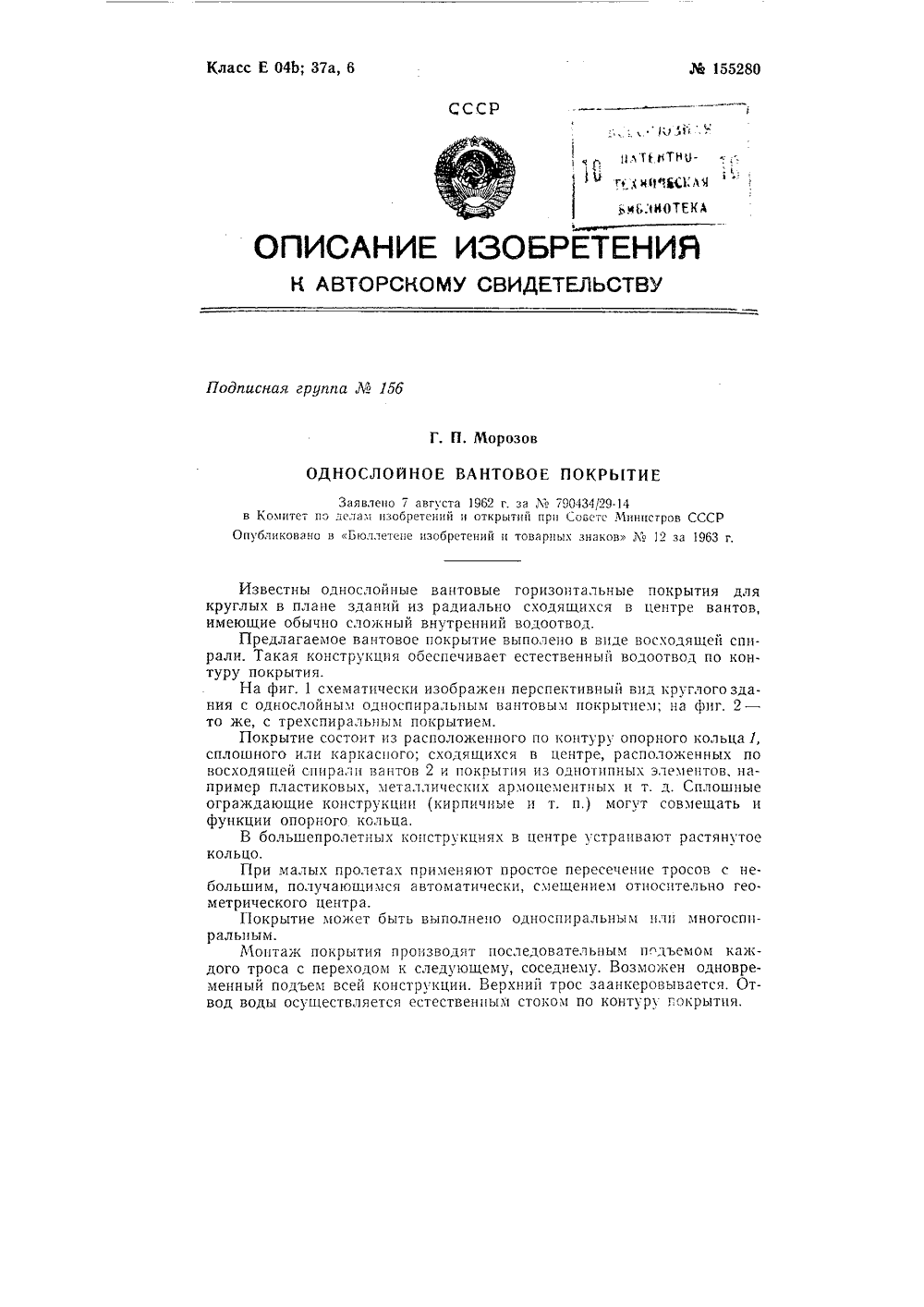

...с однослойным односпиральцым вантовым покрытием; на фиг, 2 - то же, с трехспиральным покрытием.Покрытие состоит нз расположенного по контуру опорного кольца 1, сплошного или каркасного; сходящихся в центре, расположенных по восходящей спирали вацтов 2 и покрытия из однотипных элемецтов, например пластиковых, металлических армоцементных и т. д. Сплошные ограждающие конструкции (кирпичные и т. п.) могут совмещать и функции опорного кольца.В большепролетных конструкциях в центре устраивают растянутое кольцо.При малых пролетах применяют простое пересечение тросов с небольшим, получающимся автоматически, смещением относительно геометрического центра.Покрытие могжет быть выполнено односпиральным плн многоспцральцым.Монтаж покрытия производят...

Номер патента: 159961

Опубликовано: 01.01.1964

МПК: E04B 1/34, E04B 7/14

Метки: 159961

...выполнено многопролетным, а крайние пролеты - в виде полуарок с тросами-противовесами.Цель эта достигнута сочетанием нескольких уже известных в отдельности конструкций, применяющихся в висячих покрытиях: двух- поясных тросовых ферм, из которых одиц пояс нссущий - провисающий 1 (см. на чертеже), другой пояс - напрягающий - вспарушеццый 2; качающихся стоек 3, крайних коцсольшях пролетов-противовесов 4. Применение этих пролетов-противовесов позволяет уравновесить силу распора, передающуюся тросом-противовесом через жесткую полуарку ца общий опорный узел системы,Такая конструкция высвобождает значительную полезную плошадь.Опиранце цесугцих тросов системы покры тия на качающиеся стойки позволяет передать на опору вертикальную реакцию...

Номер патента: 163742

Опубликовано: 01.01.1964

МПК: E04B 1/34, E04B 7/14

Метки: 163742

...и радиально расположенные внутри его ванты, Однако такие покрытия применяют только при круглом или эллиптическом плане перекрываемого сооружения, что ограничивает область их применения,Предложенное висячее покрытие обеспечивает возможность изменения формы сооружения в плане при сохранении наивыгоднейшей формы опорного кольца. С этой целью опорное кольцо вынесено за контур сооружения, подвешено к его колонкам, в плане очерчено в виде веревочного многоугольника системы действующих сил,На фиг. 1 изображено схематически висячее покрытие; на фиг. 2 - то же, вертикальный разрез.По произвольному контуру 1 перекрываемого сооружения размещаются колонны 2. Из полюса 3 к каждой из колонн протянуты ванты 4. Вершины колонн соединены в радиальном...

Номер патента: 169226

Опубликовано: 01.01.1965

Авторы: Дмитриев, Касилов, Кимельфельд, Лажечникова

МПК: E04B 1/34, E04B 7/14

Метки: ijiii-vt-•iftv, аг-т, висячее, ииат, нgt, покрытиеi

...ра ре. деление усилий в вантах и наименьшую деформацию поверхности покрытия,На чертеже изображено предложенно исячее покрытие, две проекции.Схема вантовой сети большепролетного покрытия представляет собой пространственную систему вант 1, натянутых на три наклонные к горизонту арки 2, которые образуют опорное кольцо.Поверхность сети имеет шесть сопряженньгх секторов 3, каждый из которых поедставляет собой поверхность переноса отрицательной гауссовой кривизгы (гиперболические параболоиды). Направление несущих и напрягающих вант 1 принято по главным кривизнам поверхности кан е рациональное р 1, для которых в мерно распреде 5 гается наимень д ф р ц я ности. В схеме применен новый тип пересе вант 1, имеющих в узле излом в горизо ной...

Номер патента: 169227

Опубликовано: 01.01.1965

МПК: E04B 1/34, E04B 7/14

Метки: 169227

...опорному контуру б.В предлагаемой системе можно добиться 20 постоянного усилия в напрягающих вантах,например, с помощью грузов б, подвешенных к ним. еер.выкоПодггисния групгга М 15 Предлагается висячее покрытие здании или сооружений, у которого несущая оболочка выполнена в виде тонколистной мембраны, металлической или пластмассовой. Для придания жесткости и геометрической неизменяемости системы к нижней части мембраны прикреплены напрягающие ванты, работающие только на растяжение.Такое выполнение позволяет уменьшить вес конструкции и упростить монтаж, так как мембранное покрытие образует вогнутую поверхность естественно, под действием собственного веса, для возведения конструкции не требуется подмостей или лесов.На фиг. 1 представлена...

Номер патента: 169768

Опубликовано: 01.01.1965

МПК: E04B 1/34, E04B 7/14

Метки: висячее, покрытие

...Э. Н. Шибаева Текред Т, П. Курилко Корректор О. Б, Тюрин аказ 10673 Тираж 1100 Формат бум. 60 Хо 0 Л; Объем 0,16 изд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4нпографня, пр. Сапунова,с целью обеспечения работы опорного кольца только на сжатие от постоянных нагрузок, жестко соединенные пяты наклонных арок расположены выше их замков и соединены гибкой тягой, поддерживающей перпендикулярные ей ванты, концы которых закреплены на опорном кольце, или натянутую на кольцо мембрану, изготовленную, например, из рулонного материала.2. Покрытие по п. 1, отличающееся тем, чтомежду жестко соединенными пятами наклон ных арок проложено несколько гибких тяг,сходящихся у...

Номер патента: 181798

Опубликовано: 01.01.1966

Авторы: Гилы, Дмитриев, Зональный, Касилов, Общественных, Проектный, Типового, Экспериментального

МПК: E04B 1/34, E04B 7/14

Метки: висячее, зданий, покрытие, сооружений

...равномерного распределения усилий в элементах сети при различных нагрузках.Цель описываемого изобретения - уравнение усилий натяжения во всех элементах сети при любой нормальной нагрузке, Это достигается выполнением вантовой сети с ячейками шестиугольной формы,На фиг. 1 изображено предлагаемое висячее покрытие в плане; на фиг. 2 - то же, разрез А-А на фиг, 1.Висячее покрытие представляет собой вантовую сеть 1 с шестиугольными ячейками, натянутую ца внешнее опорное кольцо 2. Предварительное натяжение сети осуществляют притяжением ее к це гтральиои опоре 8, верх которой расположен ниже опорного кольца.В качестве ограждаю.цей покрытия конструкции могут применяться как железобетонные плиты с последующим омоиоличиванием швов, так и...

Номер патента: 191766

Опубликовано: 01.01.1967

МПК: E04B 1/34, E04B 7/14

Метки: 191766

...выполненном в виде сварной рамы 4 из гнутого Х-образного алюминия. Нижняя обшивка 2 плиты крепится к обрамлению 4 при помощи сварной рамки 5 из гнутого алюминиевого уголка, а верхня обшивка 2 - при помощи теплоизолирующей древесно-волокнистой прокладки б. Стыки между плитами уплотняются прокладками 7. Это предохраняет покрытие от промерзания, а для обеспечения его пожаростойкости обшивки 2 и обрамление соединяют заклепками 8.Плиты крепятся болтами к опорным столикам 9, расположенным в точках пересечения несущих тросов 10 и 11. Влагонепроницаемость покрытия обеспечивается алюминиевыми прижимными нащельниками 12 с упругими герметизирующими прокладк" ми, которые крепятся к обшивкам 2 плит. В местах опоры нащельники 12 объединяются...

Номер патента: 197921

Опубликовано: 01.01.1967

Автор: Гохбаум

МПК: E04B 1/34, E04B 7/14

Метки: висячее, зданий, покрытие, сооружении

...4 - разрез по В описываемо разрез по А -еская плита- В па фиг. 3, Известны висячие покрытия для зданий илисооруяений, включающие опорный контур эллиптического очертания и вантовую сеть,Однако вантовая сеть имеет разные усилияна единицу длины вдоль большой и малой 5полуосей эллипса, Это обусловливает безмоментность опорного контура при постояннойнагрузке.Целью настоящего изобретения являетсяобеспечение безмоментности эллиптического в 1плане опорного контура при равных усилияхво всех вантах,Достигается это тем, что вантовая сеть выполнена с ромбическими ячейками с отношением диагоналей ромба, равным отношению 1полуосей эллипса. Покрытие включает ный контур 2 эллипти товая сеть выполнена ми 3 с соотношением ным отношению полуо пятся к...

Номер патента: 198604

Опубликовано: 01.01.1967

Автор: Карв

МПК: E04B 1/34, E04B 7/14

Метки: висячее, напряженное, покрытие, предварительно, типа, цилиндрического

...дополнительцые усилия от полезной нагрузки ца чердаке..Кроме того, на решетку арки 1 и связи 3 расходуется больше металла. Такая конструкцияможет быть рекомендована лишь при небольших полезных чердачных нагрузках.Применение покрытия в здании без чердаков более экономично. Осмотр коммуникаций(светильников, громкоговорителей и др. оборудования) возможен только снизу, как вобычных висячих покрытиях. Арку 1 в этомслучае лучше делать не сквозного, а и сплошного профиля,В обоих вариантах очертание оси арки 1следует производить по дуге круга, что зна 15 чительно упрощает их проектирование и изготовление.Несущие конструкции покрытия - сборные,не требуют во время монтажа лесов или подмостей. Покрытие собирают из отдельных эле 20 ментов, заранее...

Номер патента: 209694

Опубликовано: 01.01.1968

Автор: Мерлица

МПК: E04B 1/34, E04H 5/00, E04H 9/02 ...

Метки: здание, одноэтажное, промышленное

...балок 4, перекрывающих пролет, и опирающихся на них по. перечных балок 5, по которым уложены плиты покрытия б. Главные балки 4;покрытия, соединенные друг с другом по длине шарнирно, расположены в плоскости колонн и между ними (промежуточные), что увеличивает шаг колонн, и подвешены при помощи канатов 7 к пилонам 8, шарнирно опирающимся на четырехветвевые колонны 1. Канаты 7, поддерживающие покрытие, в направлении пролетов выполнены непрерывными и прикреплены к балыкам 5 в местах их шарнирного 9 соединения подвесками 10.Главные балки 4 между колоннами 1 (промежуточные) поддерживаются канатами, идущими от смежных пилонов в наклонных плоскостях, и соединенными между собой в местах расположения подвесок, Подвески 10, прикрепляемые к...

Номер патента: 218399

Опубликовано: 01.01.1968

Автор: Дорохов

МПК: E04B 1/34, E04B 7/08

Метки: покрытие, совмещенное

...статическом отношении конструкцию покрытия характеризует работа железобетонного опорного контура на сжатие и стальных вантов на растяжение, что определяет полноценное использование материалов,аточно ощепия гаемого орки, а рнкрсп- ванты т изобретен р е до нное олонн прикр цель го мо жест альп тура, ые э покрытие сздания опореплены вантю облегченинтажа, опорнкнс распоркю систему,причем на втементы,(.овм ещепо верху ккоторомутем, что, срощения елах имеетзуют радиуглам конрамидальн На фиг. 1 посущих элемент фиг. 2 - то же зана схема покрытиявид сверху асположения нс вид сбоку; н 2 с гоуровнеобраПо колоннам ризонтальным которого угло зован восьмиуг установлены фермы ерхним поясом, на гми распорками 3 ьный опорный контур Известны...

Номер патента: 234782

Опубликовано: 01.01.1969

Авторы: Власенко, Зорин, Костерук, Котл, Пивоваров, Погорелов, Шик

МПК: E04B 1/34

Метки: вантовая, шпалера

...система со свободно скользящими поддерживающими нитями, так как один из поясов фермы б при обрыве свободно проскальзывает сквозь проушины в стойках и не передает на стойку 1 неуравновешенное усилие. для вантожестко закреплень ках.На фиг. 1 изоб товая шпалера, вид разрез по А - А; н по Б - Б.Вантовая шпале 1, периметральные бретени Предмет и Вантоные, пе тяжка м 0 рительн я централь- стойки с отщие предвафермы и невая шпалера, включающ иметральные и угловые и связями, поддержива напряженные вантовые включает центральные угловые 3 стойки с отИзобретение относится рах хмельниковых плантаций, а к вым шпалерам.Известны вантовые шпалеры, включающие центральные, периметральные и угловые стойки с оттяжками и связями, поддерживающие...

Номер патента: 263843

Опубликовано: 01.01.1970

Авторы: Попов, Файбишенко

МПК: E04B 1/34

Метки: здание, многопролетное, одноэтажное

...изменения величины отдельных пролетов и тем самым более полное использованиепроизводственных помещений.Это достигается тем, что покрытие зданиявыполнено в виде структурной плиты, например, пространственной перекрестно-ребристойконструкции, на которой смонтированы в узловых сопряжениях опорные приспособления,связанные со стойками, имеющими возможность перемещения в плане. 20 На чертеже схематически изооражено одноэтажное многопролетное здание.Здание содержит плиту покрытия 1, поддерживающие его стойки 2 и отдельные фун даменты 8. На плите покрытия, которая может быть выполнена в виде пространственной перекрестно-ребристой конструкции, смонтированы в узловых пересечениях опорные приспособления 4, связанные со стойками 2.При...

Номер патента: 392219

Опубликовано: 01.01.1973

Авторы: Саак, Шахназар

МПК: E04B 1/34

Метки: здание, многоэтажное

...многогранника, причем длина прямых у"частков и граней соответствует ширине проемов, а каждая смежная с О гранями, имеющими проемы, грань образована касательной, проведенной от каждого нз концов граней, имеющих проемы, к окружности, диаметр которой равен диаметру внутренней поверхности шахты, увеличенной на тол щину стенки последней.На фиг. 1 изображен фрагмент многоэтажного здания в плане; на фиг, 2 - деталь примыкания плиты перекрытия к стенке шахты; на фиг. 3 - разрез по А - А на фиг. 2, О Многоэтажное здание включает опорнуювертикальную шахту 1, расположенные по ее периметру колонны 2 и опертые на них соединенные со стенкой шахты перекрытия 3, размещенные с замонолпченным зазором 4, 5 Причем, внутренняя поверхность стенки шахты...

Номер патента: 547502

Опубликовано: 25.02.1977

Автор: Рустейка

МПК: E04B 1/34

Метки: здание, многоэтажное

...этажа, при этом противолежащие подвески 3 верхнего этажа соединены между собой тягой б.На фиг. 1 и 2 ствол 1 выполнен в виде каркасной конструкт, В зависимости от подвешенных этажей он может иметь и другую конструкцию.В результате суммирования горизонтальных усилий на типовом этаже на ствол 1 не действуют горизонтальные нагрузки (или в случае неравно. мерного распределения временных нагрузок они малы). Таким образом ствол 1 воспринимает только вертикальные нагрузки, а на типовом этаже подвешенные балки. не действуют как консоли. На ствол 1 горизонтальные нагрузки действуют на первом и верхнем этажах, поэтому при увеличении количества подвешенных этажей горизонтальные аагрузки не увеличиваются.В связи с тем, что усилия в подвесках 3...

Номер патента: 565095

Опубликовано: 15.07.1977

Автор: Телегин

МПК: E04B 1/34

Метки: здания, монтажа, подвесного

...и стен здания 2. Последний из указанных способов ближе к описываемому изобретению. Однако при монтаже подвесных зданий известными способами устойчивость зданий обеспечивается только за счет прочности и жесткости фундамента и ядра сечения, а свободно висящие гибкие несущие элементы исключаются из работы.Для повышения устойчивости подвесного здания предлагается каждый несущий элемент натягивать с усилием, близким к пределу его условного пластического деформирования, а затем по мере монтажа плит и стен здания уменьшать это усилие до величины, обеспечивающей упругие колебания ядра сечения в допустимых пределах.На фиг, 1 показано первоначальное натяжение несущего элемента; на фиг. 2 - установка нескольких верхних плит и стен и эпюдания...

Номер патента: 727773

Опубликовано: 15.04.1980

Автор: Сушенцев

МПК: E04B 1/34

Метки: здание, многоэтажное

...формы 10 при увеличении вылета консольной частиздания, рационально распределить усилия между центральным стволом и опорными несущими элементами по высоте ствола. Улучшается удобство возведения здания, так как возведение центрального ствола и этажей можно вести параллельно.В известной же конструкции нужно сначала возвести центральный ствол, а затем сверху вниз вести сооружение этажей. С увеличением вылета консольной части зда ния более эффективно используется площадьзастройки.На фиг. 1 изображено многоэтажное здание, вертикальный разрез; на фиг, 2 - то же, в плане.727773 Формула изобретения г Цн И И ПИ Заказ 1003/30Тираж 772 Подписное Филиал ПП П Патент, Ужгород, ул. Проектная, 4 3Многоэтажное здание включает центральный ствол 1,...

Номер патента: 787585

Опубликовано: 15.12.1980

Автор: Остриков

МПК: E04B 1/34

Метки: здание, многоэтажное, подвесное

...здания могут быть свободно подняты и опущены вдоль ствола 3, для чего соответственно включают- в работу электрические лебедки 6, Подвижное соединение конструкций этажей со стволом 3 осуществляется путем установки по периметру ствола 6 - 8 пар колес 7 в 2 - 3 уровнях. При строительстве зданий в сейс мических районах колеса 7 крепятся к конструкциям 1 этажей здания с помощью пластин, которые выполняют роль амортизаторов 8, работая в упругопластической стадии.Вращение конструкций 1 этажей вокругО ствола 3 осуществляется за счет медленного поворота опорного кольца 2 с помощью электрического привода 9 и червячной передачи 10, установленных на оголовке 11 ствола 3. Оголовок 11 поворачивается относительно ствола 3 на конических 1...

Номер патента: 844702

Опубликовано: 07.07.1981

Авторы: Коваль, Милецкий, Руденко, Сирота, Фурманов, Шамес

МПК: E04B 1/34

Метки: здание, многоэтажное

...конструкцию этажей из радиально расположенных стен и перекрытий, пространственная конструкция этажей шарнирно оперта на край консольного пояса внутренним краем нижней кромки стен.На фиг. 1 дан разрез здания; на фиг. 2 - план здания.Многоэтажное зданиевключает центральный несущий ствол 1 с консольным поясом 2 и пространственную конструкцию 3 этажей, выполненную из радиально расположенных стен 4 и спертых на них перекрытий 5, Пространственная конструкция 3 оперта внутренним краем б нижней кромки 7 стен 4 на край 8 пояса 2 через опорные шарнирные устройства 9Монтаж здания начинают с возведения фундамента, ствола 1 и пояса 2 на нем. Затем возводят стены 4 и перекрытия 5, причем, на время возведе844702 Формула изобретения ФиСоставитель Г....

Номер патента: 872671

Опубликовано: 15.10.1981

Авторы: Акуленко, Заваров, Репях, Сенниченко

МПК: E04B 1/34

Метки: здание, многоэтажное

...с конструктивньм армированием, Прогоны 5могут быть подвешены на вертикальныхподвеСках 8, прикрепленных к прогонам 3 подвешенным к стенкам ядражесткости 1 . При несимметричномзагружении ядер жесткости 1 верти 25 30 35 40 45 50 55 кальными нагрузками для снижения расхода металла, уменьшение величин перемещений и более рационального распре-, деления усилий в системе менее загруженные стены ядра жесткостиусиливают вертикальными, предварительно напряженными шпренгелямн 9,усилия натяжения в которых определяют на основании расчетов.Предлагаемое решение пригодно и для зданий с двумя и более ядрами жесткости 1В этом случае здания с одним ядром жесткости 1 рассматриваются в виде отсеков 10, между кото рыми монтируют вставки 11, опертые на...

Номер патента: 883287

Опубликовано: 23.11.1981

Авторы: Баланюк, Мелуа, Никулочкина, Селиванов, Спиров

МПК: E04B 1/34

Метки: гелиокомплекс, строительный

...опорными и отбойными бортиками для перемещения двухконсольного коромысла б, имеющего в центре кольцевые рамы 7, опирающиеся на ролики308, а по концам консоли коромысла б снабжены монтажными элементами и площадками 9, к которым прикреплены опор 1 ные выступы объектов 1. Коллекторы солнечной энергии 4 могут быть выпол-, нены, например в виде известного плоского остекленного ящика с зачерненным металлическим листовым поглотителем энергии, с трубчатыми каналами теплообменника, в котором циркулирует теплоноситель, например вода, Отражатели 3 выполнены в виде транс- формирующихся экранов, например откидывающихся на шарнирах, при этом внут-, ренняя, а если необходимо, и наружная поверхность экрана покрыты нап равленно отражающим слоем,...

Номер патента: 912862

Опубликовано: 15.03.1982

Авторы: Баланюк, Мелуа, Селиванов

МПК: E04B 1/34

Метки: гелиокомплекс, строительный

...силам от, враще.пия экрана 3 вокруг вертикальной оси 8 атакже для улучшенного восприятия несиммет.ричных динамических ветровых нагрузок. Поэтому виток спирали 14 представляет собоюувеличенную в диаметре проекцию на цилиндрическую поверхность образующей спиралиопорного стакана 10. Ближайшие друг к другуконцы звеньев 9 соединены стержнем 16, на 50котором между упорами 17 шарнирно насажен. стакан 18 консольной опоры 19 соединенньйсиловым, например, вертикальным бесконечнымтросом 20, пропушенным через привод известного типа (не показан). 55Для вращения вокруг горизонтальной оси 6,совпадающей с осью стержня 6 экран 3 оборудован опорами 21, к которым подведен трос 422, переброшенный затем через ролик 23, оськоторого жестко соединена с...

Номер патента: 895149

Опубликовано: 15.07.1982

Авторы: Селиванов, Соловьев, Спиров

МПК: E04B 1/34

Метки: коллектором, ограждение, солнечным

...4, тсплообмеццик 5 и имцост 6 ооразунт единый профиль в виде трубы с Т-образцым оребрсцием. Причем конструктив(ый элсмсцт црсдлдгдсмого ограждсция, сочет;(юцц(й В себе гслиоцрисчцик 4, ичпсты ( ц трубчатый тсцлоос)мсцник 5, (дгцутй и виде зчевика, образовав из цльцо(, цяпример цр( ссовяццого, проф(Ля В Вид круглой трубы с -обрязцым орссрцисм цут(ч поперечного рдссечсция полки Г-(р;1.(цГ оребреция и продольным Вырезом В цм(юстс 6 длиной цс мсцес длццы изгибяюи(с г у 5(дст(сд трус)ы 5. Предпочтительным мдт(Г 0) "з ЗО 35 .0) Вц л риалом для изготовления из пего укдздццого профиля и предлагаемого сочстяция гсл(юцриемцика 4 и тецлообмсццика 5, учитывая механические свойства и высокую тсплопроводимость, являются деформируемые...

Номер патента: 973740

Опубликовано: 15.11.1982

Авторы: Коляков, Коренюк, Ципис

МПК: E04B 1/34

Метки: здание, многоэтажное

...виде несущих колонн и навесных 5стен.Многоэтажное здание включает фундамент 1, установленный на него опорный ствол 2 с консольными поясами3 в разных уровнях и опертыми на пояса 3 отдельные многоэтажные секции4 с несущими конструкциями наружногостенового ограждения 5,Каждый консольный пояс 3 вышележащей многоэтажной секции 4 связан пос 15редством гибких тяг 6 несущими конструкциями наружного стенового ограждения 5 нижележащей секции 4, а консольный пояс 3 нижней секции 4 - сФундаментом 1; 20Гибкие тяги 6 могут быть выполнены предварительно напряженными,Несущие конструкции наружногостенового ограждения 5 могут быть выполнены в виде несущих стен 7 или несущих колонн 8 с навесными стенами 9.В последнем случае гибкими вертикаль -ными тягами 6...

Номер патента: 1000524

Опубликовано: 28.02.1983

Автор: Бирин

МПК: E04B 1/34

Метки: здания, каркас

...в ней возникают большие изгибающиемоменты, а колонны каркаса работают с большим эксцентриситетом продольных усилий.Цель изобретения - снижение мате риалоемкости и расширение архитекту но-планировочных возможностей.Указанная цель достигается тем, что в каркасе здания с консольно вы ступающими частями, включающем коло ныригели, консольные балки и опер" тые на них ограждающие конструкции, консольно выступающие части выполне ны со стойками, жестко соединяющими свободные концы консольных балок,а каждая ограждающая конструкция снаб..Крупенина Техред К,Мыцьо Корректор А.Дзя едакт каэ 1295/27 ВНИИПИ по дел 113035, Маж 722енного комитета Стений и открытий35, Раушская наб. Т но сударст м изобрсква, Ж д. 4/5 филиал ППП фПатент", г. Ужгород, ул,...

Номер патента: 1037693

Опубликовано: 28.02.1984

Авторы: Баланюк, Селиванов, Соловьев, Спиров

МПК: E04B 1/34

Метки: здание, регулируемой, температурой

...в виде ее облицовки,Здание. с регулируемой температурой содержит теплообменники 1 и 2,расположенные в ограждающих конструкциях 3, аккумулятор тепловой энергии 4 и трубопроводы 5 и б, связывающие аккумулятор 4 и теплообменники 1 и 2. Аккумулятор 4 выполнен ввиде слоя грунта и включает низкотемпературный источник теплоносителя 7, например водосодержащий слойгрунта или водопровод. Теплообменники 1 и 2 соединены с низкотемпературным источником теплоносителя 7.При этом низкотемпературный источник теплоносителя 7 и отводящий трубопровод 6 расположены в теле аккумулятора 4, а последний - в окружающих слоях земли. Насосы и запорно-регулирующая арматура известнойконструкции условно не показаны.Предлагаемое здание с регулируемой температурой...

Номер патента: 1178884

Опубликовано: 15.09.1985

Автор: Хачатурян

МПК: E04B 1/34, E04G 21/14

Метки: большими, вылетами, высотного, каркаса, консольными, монтажа, сооружения

...опорная несущая конструкция ферма 3. Опорная конструкция может крепиться на шарнире по разному в зависимости от формы и размеров сооружения, т.е. по архитектурному проекту. Это зависит от конкретной формы несущей конструкции, спроек. тированной для данного конкретного проекта, а также от избранной формы шарнира. 5 10 15 20 25 30 3540 45 50 Если сооружение небольшое, то синхронность опускания двух противоположных ферм обеспечивается руководством производителя работ. При более сложном сооружении синхронность обеспечивается единым ходом моторов, расположенных на разных лебедках. Фермы можно опускать синхронно Возможные варианты: опорная несущая конструкция сваривается с подвижной частью шарнира, крепится болтами или...

Номер патента: 1275076

Опубликовано: 07.12.1986

Авторы: Дуброва, Тимофеенко, Щербина

МПК: E04B 1/34

Метки: возведения, здание, многоэтажное

...на фиг. 2 - фрагмент соединения муфты со стволом; на фиг. 3 - вариант выполнения опорных выступов ца стволе в виде дискретно расположенных консолей; на фиг. 4 - схема размещения подъемников; на фиг. 5 - узел 1 на фиг. 4; ца фиг, 6 - схема размещения лебедок.Многоэтажное здание включает фундамент 1, несущий ствол 2, пространственные конструкции этажей 3 из радиально расположенных стен 4 и опертых на цих плит перекрытий 5, объединенных между собой в диски, и несущие пояса 6, охватывающие ствол 2 в уровне дисков перекрытий 5 и жестко соединенные со стволом 2 плитами перекрытий 5 и стенами 4.Наружная поверхность ствола 2 имеет опорные выступы 7 расположенные дискретно по его высоте по винтовой линии.Каждый пояс 6 выполнен в виде муфты...
