Генератор импульсов

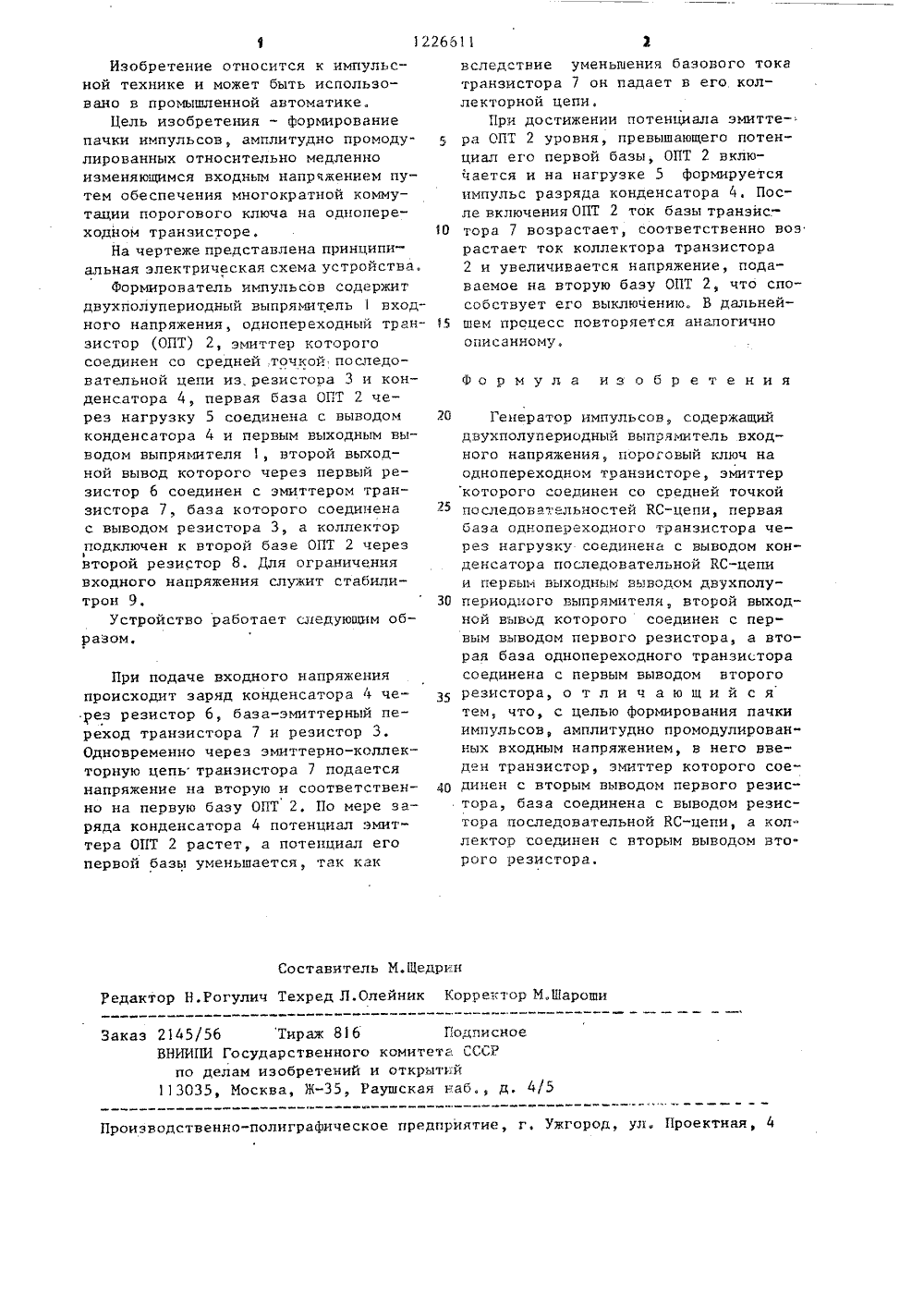

СОЮЗ СОВЕТСХИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) 111) 1)4 Н 03 К 3/О ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСНОМУ СВИДЕТЕЛЬСТВУ Д 9) 544842/24-214,01,833.04.86ижский(54) ГЕНЕР (57) Изобр ной техник вано в пр изобретени АТОР ИМПУЛЬСО ние относится к может быть исп ппленной автомати Формирование и итудно промодули ьно медленно иэе ул В 15Трудового Краснический инстильз Бюл.орденаполитех е. Цель чки импульсов, ам ных относит в ИЯ.Ранькис е пряжением, достиспечения многократорогового ключа иа щимся входным на гается путем обе ной коммутации п однопереходном. т ство содержит дв прямитель 1 напр др. Однопер Энергия, кии справ117. ныи транзистор 2 билитрон 9, рези ры,Для достижени устройство введе ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ного Знаменитут(56) Недолужко И.Г.ходные транзисторы.1974, с. 89.Тиристоры: ТехничМ.: Энергия, 1971, с ранзисторе. Устройухполупериодный выяжения, однопереходнагрузку 5, ста е сторы и конденсатоя поставленной цели в н транзистор 7. ил.1226611 Формула из обретения При подаче входного напряжения происходит заряд конденсатора 4 через резистор 6, база-эмиттерный переход транзистора 7 и резистор 3. Одновременно через эмиттерно-коллекторную цепь транзистора 7 подается напряжение на вторую и соответственно на первую базу ОПТ 2, По иере за. - ряда конденсатора 4 потенциал эмиттера ОПТ 2 растет, а потенциал его первой базы уменьшается, так как Составитель М,ЩедринРедактор Н.Рогулич Техред Л.Олейник Корректор М,Шароши Заказ 2145/56 Тираж 816 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к импульсной технике и может быть использовано в промышленной автоматике.Цель изобретения - формирование пачки импульсов, амплитудно промодулированных относительно медленно изменяющимся входным напряжением путем обеспечения многократной коммутации порогового ключа на оцпопереходном транзисторе.На чертеже представлена принципиальная электрическая схема устройства.Фориирователь импульсов содержит двухполупериодный выпрямительвходного напряжения, однопереходный транзистор (ОПТ) 2, эмиттер которого соединен со средней точкой последовательной цепи из, резистора 3 и конденсатора 4, первая база ОПТ 2 через нагрузку 5 соединена с выводом конденсатора 4 и первым выходным выводом выпрямителя 1, второй выходной вывод которого через первый резистор 6 соединен с эмиттером транзистора 7, база которого соединена с выводом резистора 3, а коллектор подключен к второй базе ОПТ 2 через 1второй резистор 8. Для ограничения входного напряжения служит стабилитрон 9.Устройство работает следующим образои. вследствие уменьшения базового токатранзистора 7 он падает в его коллекторной цепи,При достижении потенциала эмитте-ра ОПТ 2 уровня, превышающего потенциал его первой базы, ОПТ 2 включается и на нагрузке 5 формируетсяимпульс разряда конденсатора 4. После включения ОПТ 2 ток базы транэис. -10 тора 7 возрастает, соответственно воэрастает ток коллектора транзистора2 и увеличивается напряжение, подаваемое на вторую базу ОПТ 2, что способствует его выключению. В дальней 15 шем процесс повторяется аналогичноописанному,20 Генератор импульсов, содержащийдвухпалупериодный выпрямитель входного напряжения, пороговый ключ наоднопереходном транзисторе, эмиттеркоторого соединен со средней точкойпоследовательностей КС-цепи, перваябаза однопереходного транзистора через нагрузку соединена с выводом конденсатора последовательной КС-цепии первым выходным выводом дьухполу периодного выпрямителя, второй выходной вывод которого соединен с первым выводом первого резистора, а вторая база однопереходного транзисторасоединена с первым выводом второгорезистора, о т л и ч а ю щ и й с ятем, что, с целью формирования пачкиимпульсов, амплитудно промодулированных входным напряжением, в него введен транзистор, эмиттер которого сое- .10 динен с вторым выводом первого резистора, база соединена с выводом резистора .последовательной КС-цепи, а коллектор соединен с вторым выводом вто" рого резистора.
