H03K 1/18 — H03K 1/18

Номер патента: 442563

Опубликовано: 05.09.1974

Авторы: Гусев, Захаров

МПК: H03K 1/18

Метки: генератор, ждущий, импульсов

...усилитель 5 соединен с выходом схемы сравнения 6. Выход триггера 2 подключен к одной обкладке р азделит ель чого конденсатор а 7; 30 Входы детекторов 8 и 9 соединены со вто рой обкладкой конденсатора 7. Основной вход управляемого делителя напряжения 1 подключен к выходу детектора 8, вход управления - к истэчнцку управляющего напряжения 10, выход - к одному входу схемы сравнения 6, второй вход которой соединен с выходом детектора 9.Работает генератор следующим образом, Длительность импульсов изменяется с помощью управляющего напряжения, подаваемого на управляемь 1 й делитель напряжения 1, который изменяет напряжение на одном из входов схемы сравнения 6. В соответствии с изменением сигнала на входе схемы сравнения изменяется сигнал на ее...

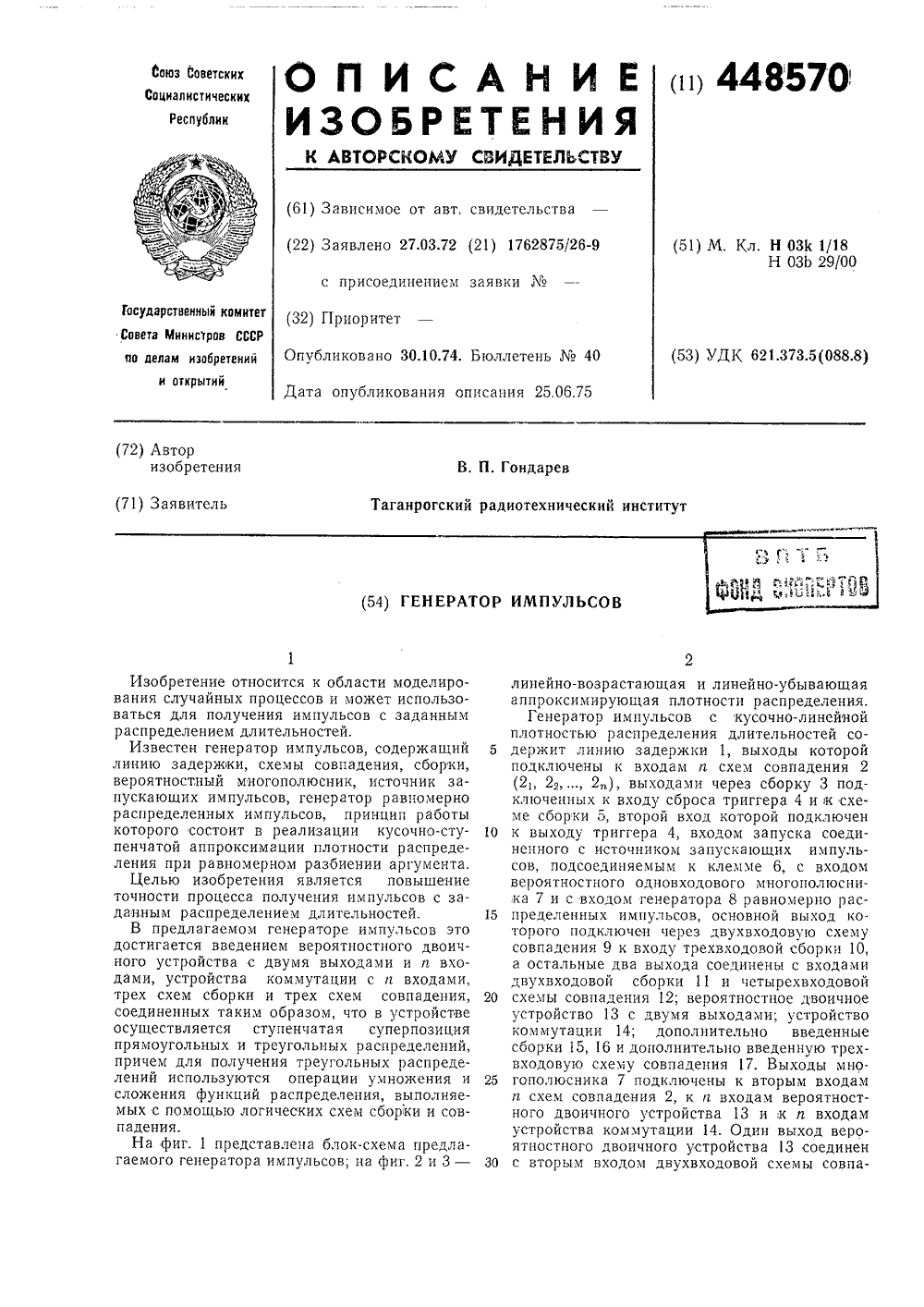

Номер патента: 448570

Опубликовано: 30.10.1974

Автор: Гондарев

МПК: H03K 1/18

Метки: генератор, импульсов

...может быть осуществлен следующим образом.Кривая плотности распределения длительностей должна быть с необходимой точностью представлена кусочно-линейной аппроксимирующей функцией при равномерном разбиении аргумента. По результатам аппроксимации определяются граничные точки 1; интервалов и на каждом интервале определяются вероятности попадания в интервалы Р;, в прямоугольники Р; и в треугольники Р,2, ;з Значения 1; используются для соответствующего подключения выходов линии задержки 1, а значения вероятностей Р; - для настройки вероятностного одновходового многополюсника 7. При этом подключение выходов линии задержки 1 и выходов вероятностного многополюсника 7 к схемам совпадения 2 осуществляется так, чтобы каждой граничной точке 1,...

Номер патента: 452056

Опубликовано: 30.11.1974

Авторы: Осипов, Федоров, Шейнин

МПК: H03K 1/18

Метки: генератор, импульсов, прямоугольных

...соответственно через дополнительно введенные схемы "ИЛИ" 9дополнительных схем "ИЛИ" 9 и 10 соединены с выходами счетчика 1. Междувыходами триггера 4 и входами первой схе-мы "ИЛИ" 2 введены дополнительные диф 1ференцируюшие цепи,Генератор прямоугольных импульсов ра-,ботает следующим образом..1С датчиков 7 и 8 параллельные двоичные коды через схемы "ИЛИ 9 и 10 поступают на первую 5 и вторую 6 схемысовпадения. Через эти же схемы ИЛИ" навходы схем совпадения 5 и 6 поступаюткоды, возникающие при счете импульсовзадающего генератора 3 счетчиком 1, Счетимпульсов генератора 3 продолжается дотех пор пока код, образовавшийся на выходе счетчика 1, и код, уже введенный всхемы совпадения 5 и 6, не образуют пару прямоугольного и инверсного,...

Номер патента: 531253

Опубликовано: 05.10.1976

Авторы: Гуляев, Ерофеев

МПК: H03K 1/18

Метки: генератор, импульсов, прямоугольных

...ключевого транзистора 2 и выходным зажимом 3.Транзистор 2 п-р-п.типа, а транзисторы 4, 5, 12 р-п-р-типа,Генератор прямоугольных импульсов работает следующим образом.После включения источников питания и управляющего напряжения в цепи эмиттера и коллектора транзистора 5 потечет ток. Ток коллектора транзистора 5 течет через базовую цепь транзистора 2 и достаточен для насыщения транзистора 2. Через базовую цепь транзистора 12 будет протекать ток, и транзистор 12 будет насыщен.Через насыщенный транзистор 12 напряжение передается на вторую базу однопереходного транзистора 1. Конденсатор 11 начнет заряжаться, Его правая обкладка будет связана через насыщенный транзистор 2 с общей шиной, а левая получит положительный потенциал, заряжаясь...

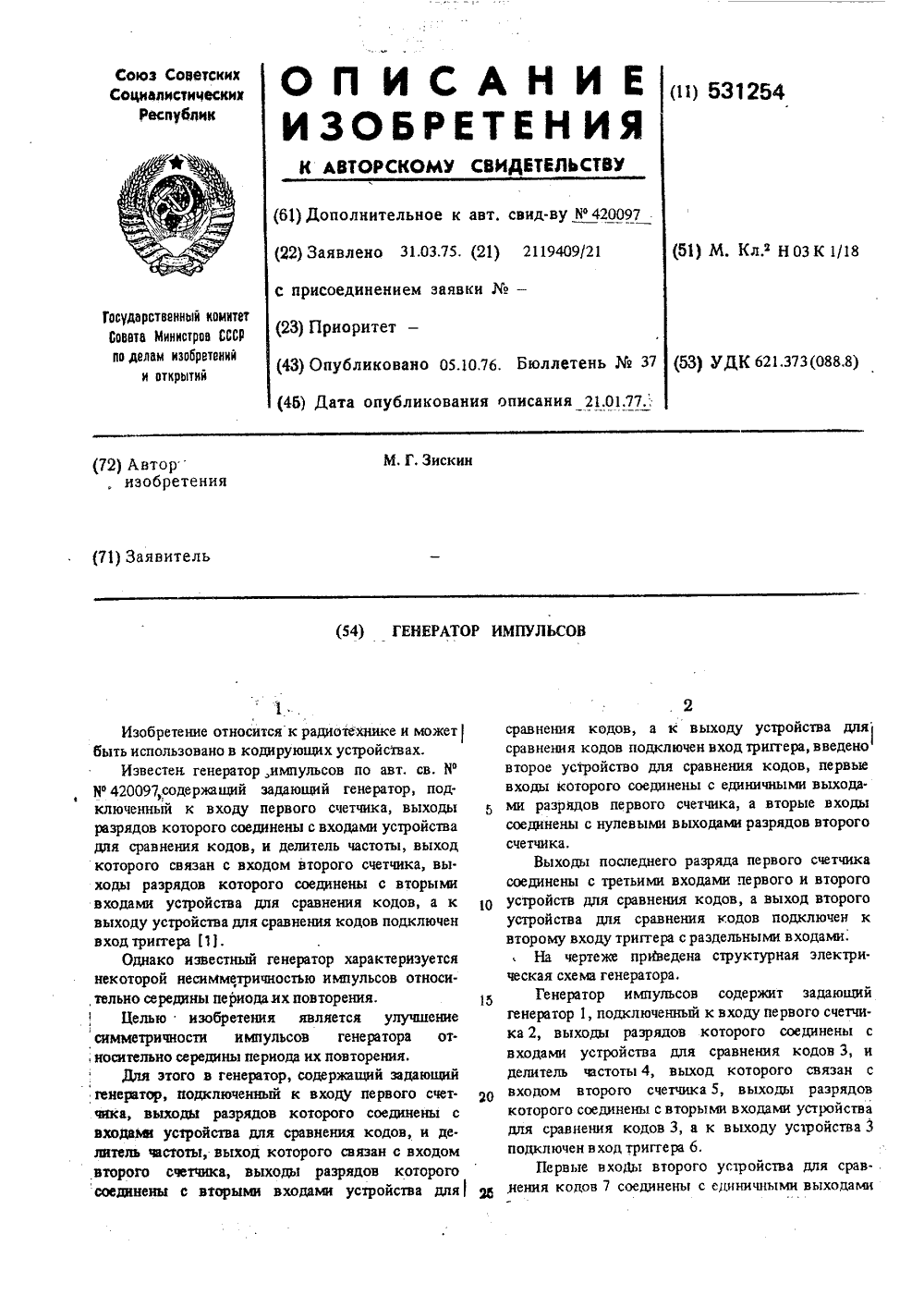

Номер патента: 531254

Опубликовано: 05.10.1976

Автор: Зискин

МПК: H03K 1/18

Метки: генератор, импульсов

...2 соединены с третьими входамипервого и второго устройств для сравнения кодов 3и 7, а выход второго устройства 7 подключен квторому входу триггера с раздельными входами 6,выход которого подсоединен к выходу 9 генератора.Генератор импульсов работает следующим 1 Ообразом.Пусть в исходный момент первый счетчик 2 иделитель частоты 4 находятся в нулевом состоянии.Во втором счетчике 5 записано число К0(К(М 5где М - емкость счетчиков 2 и 5.Разряд (триггер) 8 счетчика 2 находится всостоянии, при котором разрешающий потенциалприложен к третьему входу второго устройства 7, азалиоающий потенциал - к третьему входу первого 2 Сустройства 3. Иьаульсы с выхоца задающегогенератора 1 поступают на вход первого счетчика 2.В работу вступает второе...

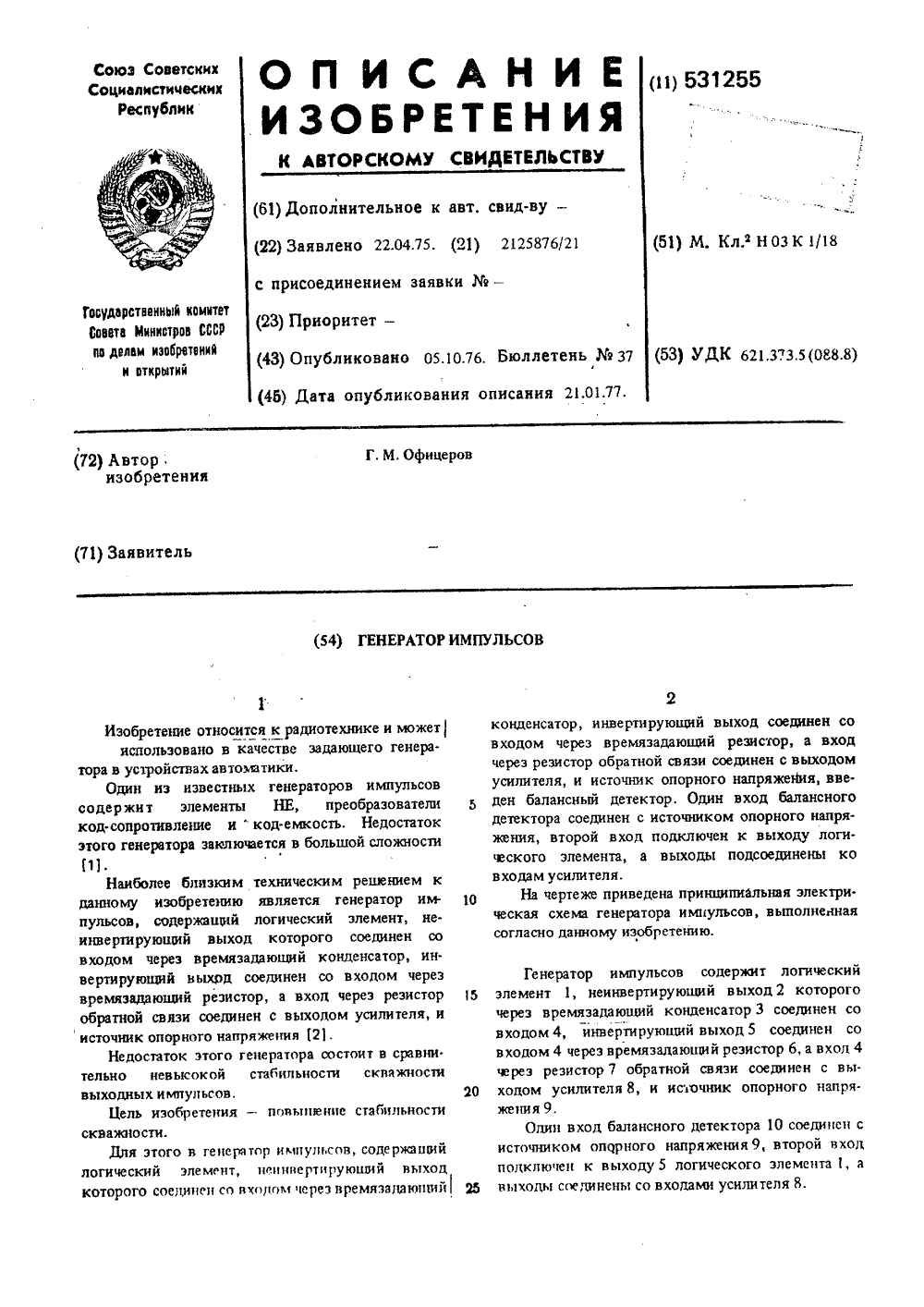

Номер патента: 531255

Опубликовано: 05.10.1976

Автор: Офицеров

МПК: H03K 1/18

Метки: генератор, импульсов

...на выходе усилителя 8 положительна, то по резистору 7 протекает ток от усилителя 8 к конденсатор . Скорость перезаряда кбнденсатора изменится таким образом,.что скважность: уменьшится. Если полярность напряжения на выходе усилителя 8 отрицательна, то ток по резистору 7 потечет в противоположном направлении, а скважг 1 ость увеличится. Усилитель 8 подключен таким образом, что при увеличении скважностн выходных импульсов генератора напряжение на его выходе увеличивается, а при уменьшении скважности - уменьшается. Благодаря этому происходит стаби. лиэация скв ажно сти. Генератор импульсов, содержащий логический элемент, неинвертирующнй выход которого соеди. нен со входом через времязадающий конденсагор, иннертнрующий выход соединен со...

Номер патента: 546089

Опубликовано: 05.02.1977

Авторы: Спиридонова, Чистяков

МПК: H03K 1/18

Метки: генератор, импульсов

...последний импульс, который по своему спаду вызывает установку первого триггера счетчика 2 в единичное состояние. Все остальные триггеры счетчика 2, соединенные с элементом совпадения 8, также находятся в единичном состоянии. Элемент совпадения 8 подготовлен для прохождения импульса 8 (фиг. 2 б) на его выход (фиг. 2 в), который соединен со входом формирователя 7 одиночных импульсов и со входом хранения информации первого триггера счетчика 2.Импульс на выходе элемента совпадения 8 (фиг. 2 в) появляется относительно импульсов на выходе инвертора 5 с задержкой, поэтому импульс 8 не вызывает срабатывания первого триггера счетчика 2, так как этот триггер закрыт сигналом (фиг. 2 в) по входам хранения информации.Импульс (фиг. 2 в) с выхода...

Номер патента: 552670

Опубликовано: 30.03.1977

Автор: Штейнберг

МПК: H03K 1/18

Метки: измерительного, интервала, формирования

...вход которого соединен с нуле552670 15 Рог 1 вым выходом счетного триггера 2, управляемые входы соединены с соответствующими выходами первой декады 10 а выход подключен к второму входу элемента ИЛИ 3; один из управляющих входов устройства формирования импульса установки 8 соединен с выходом генератора 4 эталонной частоты, другой управляющий вход соединен с нулевым выходом счетного триггера 2, управляемые входы соединены с выходами первой декады 10 а выход подключен к входам установки в состояние девять счетных декад 1 - 1Устройство для формирования измерительного интервала работает следующим образом,В момент окончания временного интервала счетный триггер 2 усгапавливается в нулевое состояние, и разрешающий сигнал подается на...

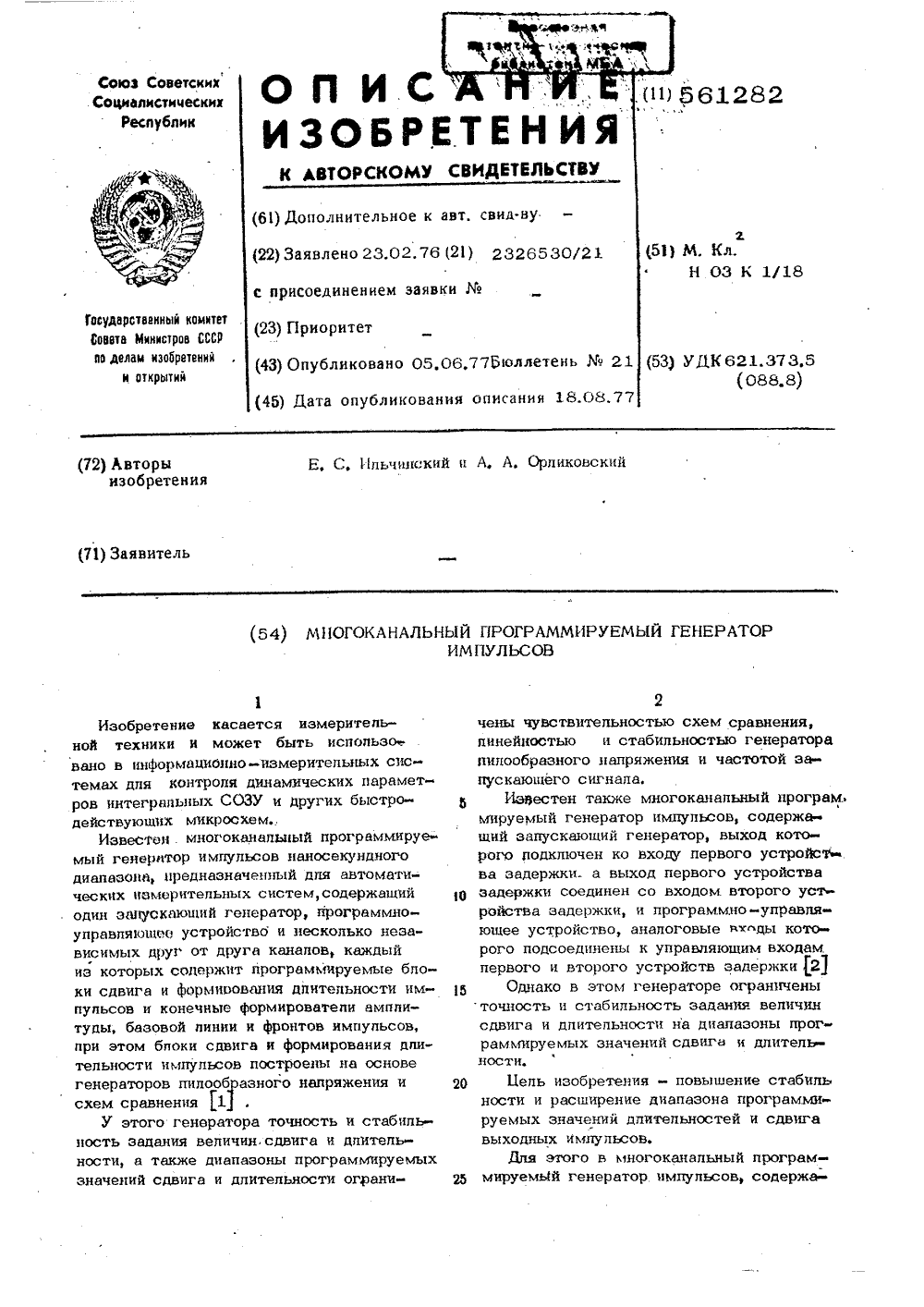

Номер патента: 561282

Опубликовано: 05.06.1977

Авторы: Ильчинский, Орликовский

МПК: H03K 1/18

Метки: генератор, импульсов, многоканальный, программируемый

...и программно-управляющее устройство;,аналоговые выходы которого подсоединены к управляющим входампервого и второго устройств задержки, введены элемент И, один вход которого подключен квыходу второго устройства задержки, икаскад компенсационной задержки, выполненный на 2 элементах управляемой временной задержкивход которого подключен кточке соединения первого и второго устройств задержки, а выход соединен со вторымвходом элемента И, причем первое устройство задержки содержит 2 и элементов .управляемой временной .задержки, а второеустройство задержки содержит 2 и + 1 элементов управляемой временной задержки.На чертеже представлена блок - схемамногоканального программируемого генератора импульсов,Генератор содержит запускающий генератор...

Номер патента: 564714

Опубликовано: 05.07.1977

Автор: Штейнберг

МПК: H03K 1/18

Метки: временных, интервалов, формирования

...и второй выходными шинами 22, 23 устройстваУстройство совпадения кодов 17 (фиг.2) содержит группы 24, 25 двухвходовых элементов И-НЕ и четырехвходовый эпемент И-НЕ 26, выход которого подключен к выходу устройства совпадения кодов, а входы соединены с выходами группы 25 элементов И-НЕ, первые входы которых подкпюч ны к выходам элементов И-НЕ группы 24, а вторые входы соединены с выходами счетчика 5. Устройство для формирования временных интервалов работает следующим образом.В исходном состоянии при нуневом уровне на пусковой шине 8 кпючевой эпемент 1 закрыт, счетные декады 3, 4 установлены в состояние "девять", двоичный счетчик 5 - в состояние "шестнадцать", триггеры 15, 16 - в нупевое состояние,Поскольку на выходах эпементов И 12,...

Номер патента: 586545

Опубликовано: 30.12.1977

Авторы: Рогачевский, Сирота

МПК: H03K 1/18

Метки: генератор, импульсов

...всех последующих) конденсатор 4 начинает заряжаться, Когда напряжение на нем достигнет порога сраоатывания устройства 5, на его выходе формируется сигнал, которыи переводит устройство 6 из закрытого исходного состояния в открытое. С этого момента начинается срабатывание обмотки 1. За время срабатывания конденсатор 4 успевает полностью зарядиться до586545 Составитель А. СтепановРедактор Н, Коляда Техред Н. Рыбкина Корректор Т, Добровольская Заказ 2783/13 Изд.1012 Тираж 1080 Подписное НГО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4(5Типография, пр. Сапунова, 2 напряжения источника питания, так как время его заряда от напряжения, равного пороговому уровню срабатывания...

Номер патента: 588618

Опубликовано: 15.01.1978

Автор: Ерофеева

МПК: H03K 1/18

Метки: генератор, импульсов, регулируемый

...2, эта цепь при рассматриваемом состоянии триггера не влияет на работу устройства.По мере заряда конденсатора от выходного напряжения триггера через резистор 5 и левую часть резистора 2 напряжение на конденсаторе 1 возрастает и достигает напряжения включения однопереходного транзистора 3, Напряжение включения определяется равенством О,к=кЕ, где Е - напряжение источника питания, 1 - параметр однопереходного транзистора. После этого однопереходный транзистор включается, конденсатор 1 разряжается через эмиттерную цепь однопереходного транзистора 3, создавая положительный выходной импульс на нагрузочном резисторе 4 в цепи первой базы однопереходного транзистора 3, Этот положительный импульс поступает на счетный вход триггера 9 и переключает...

Номер патента: 617808

Опубликовано: 30.07.1978

Авторы: Бахирев, Соболь

МПК: H03K 1/18

Метки: генератор, длительности, импульсов, регулируемой

...1-трипера 4 на заданные длительность и интервал поступают на соответствующие входы шифратора 11 поочередно, сначала сигнал с соответствующего источника 8, а затем с соответствующего источника 9. Шифратор 11 преобразует единичный сигнал с соответствующего источника 8 в двоичный код, который через элементы 12 ИЛИ поступает на элемент 10 И. Через эти же элементы 12 ИЛИ на входы элемента 10 И поступают коды, возникающие при счете импульсов задающего генератора 3 счетчиком 1. Счет импульсов генератора 3 продолжается до тех пор, пока код, образовавшийся на выходе счетчика 1, и код, уже введенный в элемент 10 И, образуют пару прямого и инверсного сигналов. При этом на всех входах элемента И оказываются единицы, что приводит к появлению...

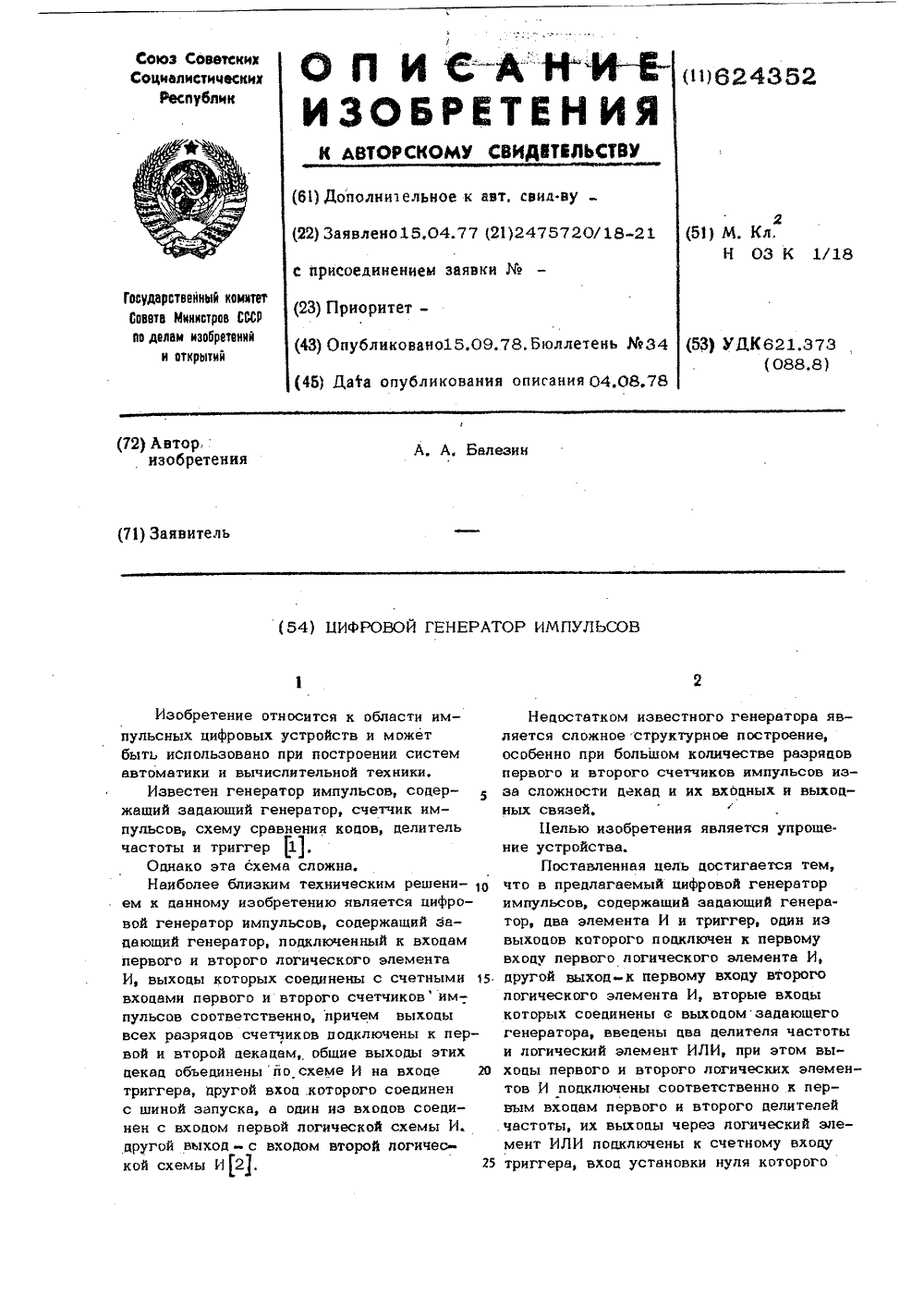

Номер патента: 624352

Опубликовано: 15.09.1978

Автор: Белезин

МПК: H03K 1/18

Метки: генератор, импульсов, цифровой

...генератора 7, вход 8 установки нуля триггера 6 соединен с вторыми входами делителей 3 и 4..Генератор работает следующим образом.На вхоц 8 установки нуля подается импульс установки нуля, который переводит разряды делителей 3 и 4, триггер 6 в нулевое состояние, при этом на вхоц элемента И 1 с инверсного выхода триггера 6 поступает уровень напряжения, соответствующий "1 ф а на вход элемента И 2-уровень напряжения, соответствующий "О. На вторые входы логических элементов И 1 и 2 поступают импульсы с за 30 дающего генератора 7.По окончании импульса установки нулевого состояния целитель 3 начинает деление последовательности импульсов поступающих на него от задающего генерато 35 ра 7 через логический элемент И 1, а делитель 4 не изменяет свое...

Номер патента: 635597

Опубликовано: 30.11.1978

Автор: Ерофеев

МПК: H03K 1/18

Метки: автоколебательный, генератор

.... Не. посредственно, а через резисто: 5 с его ЭМИТТЕРОМ, СВ 5 гЗЯННЫМ ЧЕРСЗ ЕОНДЕНСЯТО: - .с базой транзистора 3, коллектор которого через резистор б соелинен с оазой транзистора 2.Генератор работает следующг:м оорязом. После включения источника гТа: - :5 г;: 2 транзистор 3 оказывается насышенньгм. Эмиттернггй переход транзггстора 2 смещается в прямом направлении за счет п-,оте.яция прямого базового тока, тек 1 шег через резистор б и выходную цепь насыщенного транзистора 3, Через насы:ценньгй транзистор 2 напряжение питания пер=- лается с шины 9 на вторую базу транзи. стора 1. Конденсатор 4 начинает заряжать. ся через транзистор б, резистор 5 и пере ход база - эмпттер транзистора 8. Змг. терная цепь выключенного транзистора 1...

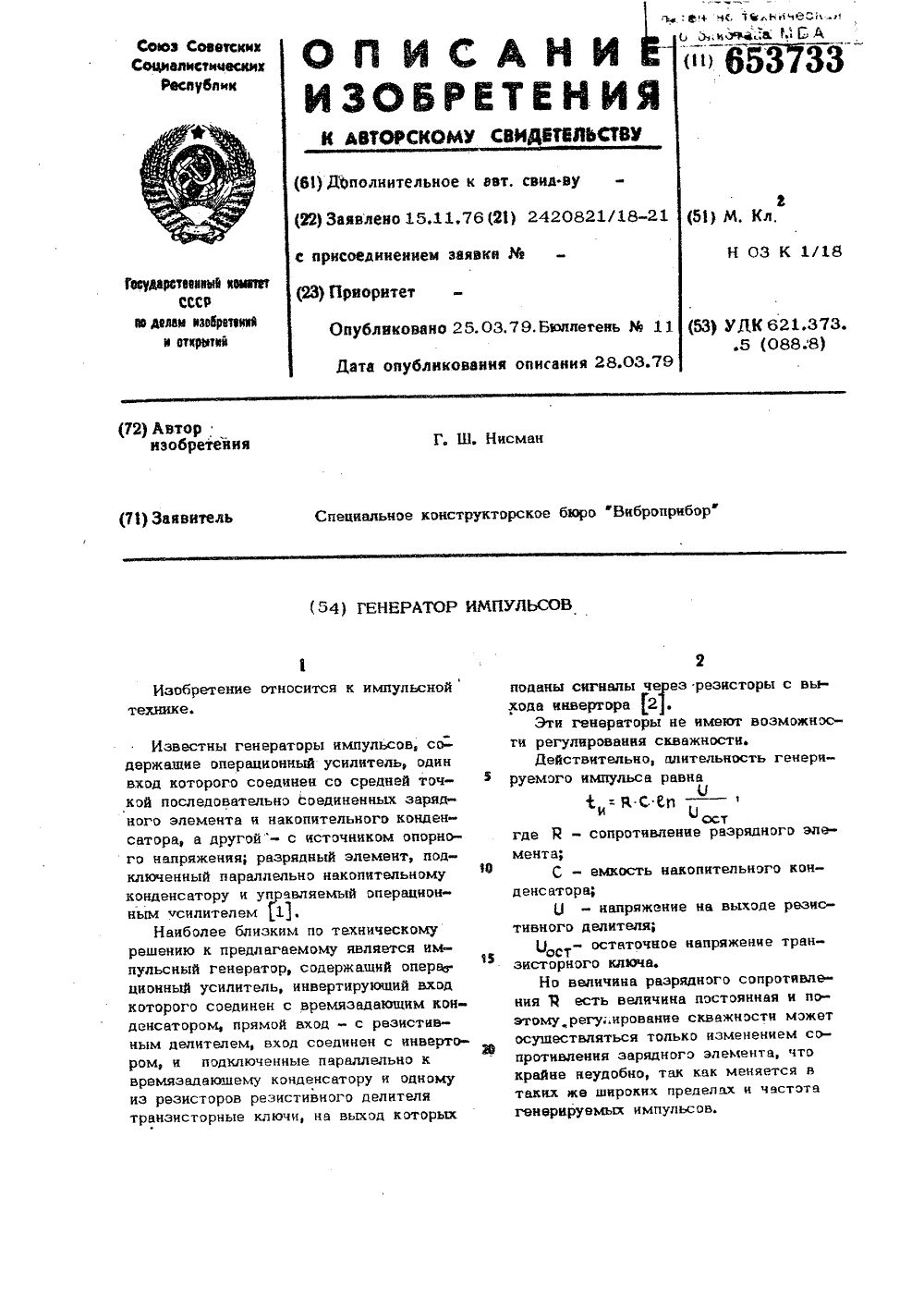

Номер патента: 653733

Опубликовано: 25.03.1979

Автор: Нисман

МПК: H03K 1/18

Метки: генератор, импульсов

...напряжение, минимальное значение которого равно сумме двух остаточных на ключах 9 и 10, включенных последовательно. На выходе операционного усилителя устанавливается напряжение, выключающее кпючи 8 и 9 или 10, в зависимости от состояния триггера 13.Пусть на единичном выходе триггера 13 в момент включения питаюших источников устанавливается уровень, соответствующий нулевому. Тогда на выходе элемента ИЛИ 11 появляется сигнал единица, включающий ключ 9. А на выходе элемента ИЛИ 12 появляется сигнал, выключающий ключ 10. Тогда на выходе делителя 5 устанавливается напряжение, соответствующее коэффициенту деления делителя из резистора 6 и части резистивного делителя 7, равное%2Цоп, Ч+ В,где Я - сопротивление резистора 6;Я - сопротивление...

Номер патента: 661718

Опубликовано: 05.05.1979

Авторы: Кизин, Породин, Фомин

МПК: H03K 1/18

Метки: одновибратор, управляемый

...следующим образом.661718 3Устройство, в зависимости от полярности управляющего напряжения, может работать либо на удлинение, либо на укорочение генерируемого импульса (см. диаграммы фиг. 3, 4).5В исходном состоянии транзистор 1 открыт за счет дополнительного базового тока через резистор 4 времязадающей КС- цепи, а транзистор 2 закрыт, Транзисторы ключа 6 открыты, а ключа 5 закрыты. Когда управляющее напряжение равно нулю, конденсатор 9 не заряжен. Если теперь на базу транзистора 2 подать запускающий им-пульс, транзистор 2 откроется, а транзистор 1 закроется. Конденсатор 9 через открывающийся ключ 5 подключается парал лельно конденсатору 3. Результирующий заряд конденсаторов 3 и 9 при Уу р =0 определяется по формуле: Этот случай...

Номер патента: 661719

Опубликовано: 05.05.1979

Автор: Демидов

МПК: H03K 1/18

Метки: генератор, импульсов

...генерации, в него вве.дены третье и четвертое реле, к обмоткамкоторых подключены демпфирующие диоды,и три дополнительных диода, один из которых включен" между размыкающим контактом первого реле и обмоткой первого реле,40 аноды двух других диодов объединены и через контакты третьего реле соединены с размыкающим контактом. первого реле, катодыэтих диодов соединены с обмотками третьего и четвертого реле и с размыкающими замыкающим контактами четвертого ре 45 ле, переключающий контакт которого череззамыкающий контакт первого реле подключен к источнику питания, при этом обмоткапервого реле подключена параллельно времязадающему конденсатору через размыкающий контакт второго реле.Источники информации, принятые во внимание при экспертизе1....

Номер патента: 705645

Опубликовано: 25.12.1979

Авторы: Бахирев, Соболь

МПК: H03K 1/18

Метки: генератор, длительности, импульсов, регулируемой

...- ;4 = и, а выход элемента И 1 - с входами источников 12 = 1 - ; - +12 = и,выходы которых подключены со.ответственно к выходам источников 4 = - ; +4 = п и входам шифратора 6, выходы ко- торого соединены с соответствующими входа. ми установки счЕтчика 1.Генератор импульсов регулируемой дли. тельности работает следующим образом.,В .исходном состоянии счетчик .1, триггер 3 и триггер 3 находятся в нулевом состоянии, С источника 7 питание подается через открытый элемент И 11 на объединенные входы источников 12 .=-в : 2 = и. Элементы И 8 и И 10 закрыты, а элемент 9 открыт. Сигналы о включении триггера 13 на заданные длительность и интервал поступают на соответствующие входы шифратора 6 поочередно, сначала сигнал с соответствующего источника...

Номер патента: 739714

Опубликовано: 05.06.1980

Авторы: Гаврюшенко, Фишер

МПК: H03K 1/18

Метки: генератор, импульсов, управляемый

...10,выходы которого соединены со входами всехцепочек 6, выходы каждой из которых соедипены с первыми входами соотве 1 ствующихвентилей триггера 9, вторые входы которых подключены к выходам блока 11 управлений, син 1хронизирующие входы которого соединены свыходами инверторов 1,Предлагаемый генератор работает следующим образом,Каждый полупериод начинается с переключения триггера 9, После переключения его импульс на одном из выходов генератора исче"зует ипоявляется на другом выходетолько 45после того, как конденсатор 5 цепочки 3 пере" эарядится до уровня логической единицы, Вэтот момент переключается триггер 10 и всеконденсаторы 8 цепочек 6 одновременно начинают перезаряжаться. Блок 11 в начале каж 50догополупериода синхронно с...

Номер патента: 822320

Опубликовано: 15.04.1981

Авторы: Демидов, Масалков

МПК: H03K 1/18

Метки: генератор, импульсов

...с входом элемента 2Выходом генератора является шина 8.Работает генератор следующим образом.Перед включением тактового генератора 1 счетчик 4 устанавливают в ноль, а во все разряды вычитающего счетчика 5 записывают единицы.При включении генератора 1 тактовые импульсы фиг.2 а через элемент И 2 поступают на вход счетчика 4. После прохождения 12"-1) импульсов все ,разряды счетчика 4 устанавливаются в единицу, где и - число разрядов 5 счетчиков. При этом на выходе блока б устанавливается уровень логической единицы, которым открывается элемент И 3, а элемент И 2 закрывается, так как на его вход сигнал с выхода бло- Щ ка 6 поступает через инвертор 7Задним фронтом первого импульса, прошедшего через элемент И 3, счетчик 4 обнуляется, а...
