G01R 1/10 — размещение подшипников

Номер патента: 14498

Опубликовано: 31.03.1930

Авторы: Семячков, Чудаков

МПК: G01R 1/00, G01R 1/10

Метки: ветроводяной, двигатель

...сительно оси двигателя, ающееся применением или по оси двигателя, и кромками а и , винктер с д отно отли стей изображенный на фиг. 1,. 2 из полуцилиндрических ло(в, смещенных относительно 1,В патенте1654 описан ветро-водяной двигатель, характеризующийся применением двух или более цилиндрических лопастей, внутренние кромки которых заходят за вал двигателя, образуя проходные отверстия для ветра или воды,В предлагаемом видоизменении ветроводяного двигателя, помимо двух цилиндрических лопастей, применены винтовые лопасти, расположенные или по оси двигателя между внутренними кромками цилиндрических лопастей, или внутри последних.На чертеже фиг. 1 изображает вид двигателя сбоку; фиг. 2 в в его сверху, с частичным разрезом; фиг, 3 в...

Номер патента: 30763

Опубликовано: 30.06.1933

Автор: Соколов-Вишневский

МПК: G01R 1/10, G01R 5/02

Метки: прибор, электроизмерительный

...на величине погрешности прибора.Устранив эту боковую нагрузку верхнего керна и сведя трения в нем к величинам, близким к нулю, можно спокойно увеличить чувствительность прибора в 10 - 15 раз, не вводя в него никакой погрешности от трения,До настоящего времени не были из. вестны радикальные методы устранения трения в верхнем керне; поэтому во многих случаях конструкторы пытались прибегнуть к полному устранению верхнего керна. В качестве примера попыток этого рода можно указать на конструкцию компасной подвески (фиг. 7) или, так называемой, одноопорной системы (фиг. 6), где верхняя опора заменена пружинной подвеской подвижной системы.Однако, эти однокерновые системы легко качаются вокруг точки опоры. Для уменьшения этого...

Номер патента: 73782

Опубликовано: 01.01.1948

Автор: Саркисьянц

МПК: G01R 1/10

Метки: измерительного, опорное, подвижной, прибора, системы

...ы ца одной прямой. Известны опорные приспособления для подвижной системы измерительного прибора, в которых применяются ножевые опоры, устанавливаемые снизу и сверху подвижной системы и входящие в ее опорные углубления. Эти приспособления предназначаются для применения в прецезионных приборах, например, гироскопах, чувствительных реле следящих системах и т. п.У т, е. там, где требуется обеспечить минимальное трение и отсутствие люфта при небольших углах поворота.В предлагаемом опорном приспособлении верхние и нижние опорь и углубления для них смещены друг относительно друга по направлению оси вращения системы так, что острия всех опор расположены ца одной прямой. Благодаря этому величина радиуса вращения, опрсдс лякцая трение, сводится...

Номер патента: 80428

Опубликовано: 01.01.1949

Автор: Улитовский

МПК: G01R 1/10

Метки: измерительного, опор, подвижной, прибора, разгрузки, системы

...измеряемой электрической величиной,Известны также и измерительныеприооры, в которых в качестве указу 1 ощего элемента использован световой луч, а подвижная система сзеркальпем подвешивается к камере,заполненной какой-либо жидкостьюдля демпфирования собственных колебаний рамки.Согласно изобретению, предла-ается подь:жную систему в подоб 37 свот. Выпив; и и. 1, 1950 г. ном приооре, укрепленную ца кернах, растяжках и тому подооном, жестко встраивать в герметизированный поплавок (или несколько поплавков), вес которого вместе с весом подвижной системы подбирается так, что вся система оказывается взвешенной в заполняющей камеру жидкости.В этом случае давление, оказываемое весом подвижной системы на опоры, будет равным почти...

Номер патента: 107360

Опубликовано: 01.01.1957

Автор: Шакуров

МПК: G01R 1/10, G01R 5/02

Метки: гальванометр, магнитоэлектрический

...диск отрывается от нижнего диска и держится во взвешенном состоянии на тончайшем слое воздуха. От этого трение между верхним и нижним дисками сильно уменыпается и верхнпп диск приводитсядвижение от ничтожного усилия.можность во много раз повысить чу Вствптел ьность гальвацометра.Дальнейшее увеличение чувствптельностц может быть Остгнуо благодаря применению оптического отсчета малых углов с помощью микроскопа с большим увеличением. Возможность применения этого способа отсчета обусловливается тем, что в предлагаемом приборе из-за значительного уменьшения трения весьма малые отклонения подвижной системы от положения равновесия могут считаться вполне цадежцымп.В приборах же обычного типа очень малые отклонения стрелки гальванометра не...

Номер патента: 107370

Опубликовано: 01.01.1957

Автор: Городовский

МПК: G01R 1/10

Метки: измерительного, магнитоэлектрического, опора, подвесная, подвижной, прибора, рамочной, системы

...систему в средней точке растяжки при помощи цилиндрической колодки.На фиг. 1 и 2 изображены две проекции подвижной системы с предлагаемой опорой.Растяжка 1 выполнена в упругой нити или ленты, пр ленной концами к пружинньв стинкам 2, установленным на противолежащих сторонах рамки 3, и пропущена через осевое отверстие 4 в неподвижном сердечнике 5 прибовиде икреп плаОПИСАНИЕ К АВТОРСКО Заявлено 22 лекаро ;елам йаооретениЙ ЗОБРЕТЕН ра. Крепление растяжки, а следователыо, н рамки прибора осуществг;и ся в одой точке гри помощи цилиндрической колодки 6, расположеной в средней части рстякки. Колодка б помещена в поперечном отверстии Т сер,спниа и укрепляется в нем при помощи вта 8, ввичеиго в тело серпсника снаружи. едмет изобретени Подвесная...

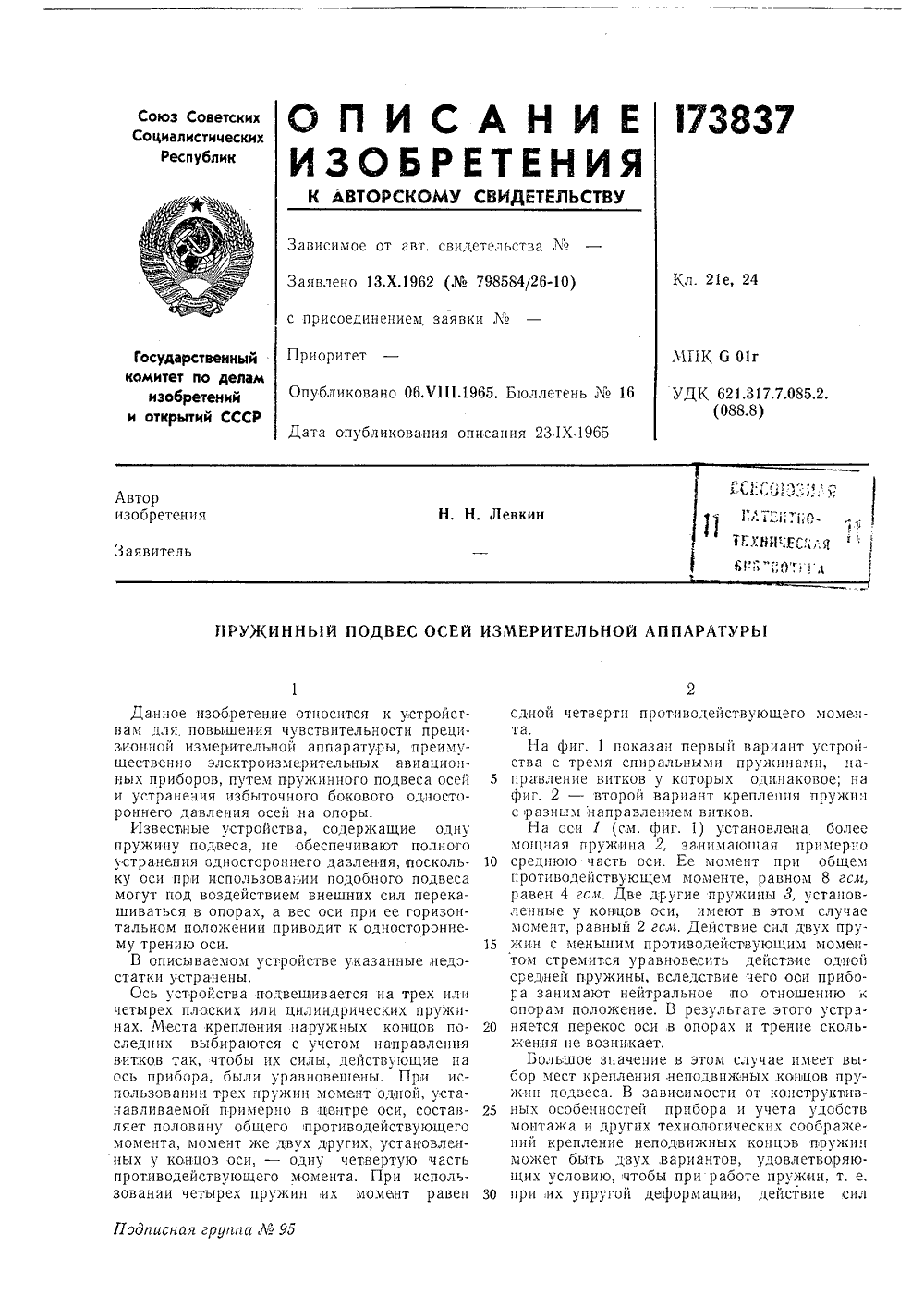

Номер патента: 173837

Опубликовано: 01.01.1965

МПК: G01R 1/10

Метки: левкин, пю, хкичесг, ьотг-лн

...общемпротиводействующем моменте, равном 8 гсл, равен 4 гс,и. Две другие пружины д, установленные у концов оси, имеют в этом случае момент, равный 2 гсл. Действие сил двух пру жин с меньшим противодейсгвующим моментом стремится уравновесить действие одной среднеи пружины, вследствие чего оси прибора занимают нейтральное по отношению и опорам положение. В результате этого устра няется перекос оси в опорах и трение скольжения не возникает.Большое значение в этом случае имеет выбор мест крепления,неподвижных коицов пружин подвеса. В зависимости от конструкпгв ных особенностей прибора и учета удобствмонтажа и других технологических соображений крепление неподвижных концов пружин может быть двух,вариантов, удовлетворяющих условию, чтобы при...

Номер патента: 288132

Опубликовано: 01.01.1970

Авторы: Ефименко, Краснодарский, Тынченко

МПК: G01R 1/10

Метки: измерительного, механизма, подвижная, электромеханического

...осью, укрепленной концами на растяжках, от личающаяся тем, что, с целью повышения надежности конструкции, на концах оси выполнены фасонные профили с желобками для центрирования растяжки, а крепление растяжки к оси осуществлено клиньями с торцов оси.25 2. Подвижная система по п. 1, отличающаяся тем, что клинья выполнены с поперечным выступом, отделяющим рабочую часть растяжки от места ее закрепления на оси. Известные подвижные системы электромеханического измерительного механизма с проходной осью, укрепленной концами на растяжках, ненадежны, сложны в изготовлении и не обеспечивают фиксацию растяжки по оси вращения подвижной системы.Предлагаемая подвижная система отличается от известных тем, что на концах оси выполнены фасонные...

Номер патента: 304506

Опубликовано: 01.01.1971

Авторы: Башкова, Гулиа, Тол

МПК: G01R 1/10, G01R 11/18

Метки: вращающегося, магнитная, подвеска, элемента

...подвижной и неподвижной частей зависит от магнитной индукции и величины зазора, Известно также, что величина магнитной индукции постоянных магнитов практически из любого материала зависит от их температуры, особешю у феррцта бария. Поэтому в приборах, эксплуатируемых в условиях меняющихся температур, невозможно точно фиксировать вращающийся элемент. Между тем точность фиксации элемента весьма существенна для работы прибора.Целью изобретения является сохранение постоянного положения по высоте вращающегося элемента.Это достигается тем, что предлагаемая подвеска снабжена термобиметаллической пластиной, связанной с установленной в осевых направляющих обоймой опорного магнита и укрепленной на раздвижных опорах.На чертеже...

Номер патента: 429351

Опубликовано: 25.05.1974

Авторы: Бантиков, Бибик, Изо, Лонинов, Потапова

МПК: G01R 1/10

Метки: 429351

...последней колпятника введен 15 Керноваясодержащаяс целью обеасмазки в раб(54) КЕРНОВАЯ ОПОРА ИЗМЕРИТЕЛЪНО Известные керновые опоры измерительных приборов, содержащие смазку, не обеспечивают устойчивого сохранения смазки в рабочей области трущейся пары (керн - подпятник), особенно в условиях, высоких механических нагрузок.В предлагаемой опоре в смазку введен дисперсный ферромагнетик, образующий с ней коллоидный раствор, а вблизи подпятника выведен намагниченный элемент.Это обеспечивает устойчивое сохранение смазки в рабочей области трущейся пары.На чертеже приведена предлагаемая керновая опора.Устройство состоит из керна 1, конец которого выполнен из магнитотвердого материала и намагничен, и подпятника 2.Подпятник заполнен смазкой 3, в...

Номер патента: 441516

Опубликовано: 30.08.1974

Авторы: Булеков, Желтов, Иванов, Орешников

МПК: G01R 1/10

Метки: подвеска, электромагнитная

...последовательнои резонансной цепи, настроенной на спадающей ветви резонансной кривой.ПРЕДМЕТ ИЗОБРЕТЕНИЯ вф Электромагнитная подвсодержащая электромагнитстабилизации положения помого тела, включенные в цника напряжения переменно ска,системуешиваепь ист о тока( 54) ЭЛЕКТРОМАГНИТ 1Изобретение относится к алек тротехнике и приборостроению, в частности к электромагнитным подвескам на переменном токе, широко используемым в конструкциях измерительных приборов.Известна электромагнитная подвеска, содержащая электрсмагни и систему стабилизации положения подвешиваемого тела, включенные в цепь источника напряжения перемен ного тока, причем используется система стабилизации подвешиваемого тела с последовательной резонансной цепью. Однако она создает...

Номер патента: 454485

Опубликовано: 25.12.1974

Автор: Бантиков

МПК: G01R 1/10

Метки: керновая, опора

...илп ударных нагрузок положительнуюроль будут играть также гцдродцнамическце25 силы. Керновая опора, содержащая керн и маг 0 нитный подпятник, заполненный магнитной Известные керновые опоры, содержащие керн и магнитный подпятник, заполненньш магнитной жидкостью, характеризуются ограниченной вибрационной и ударной прочностью, недостаточной надежностью, особенно в тяжелых механических условиях эксплуатации, низкой износоустойчивостьо и наличием погрешности от трения.В предлагаемой керновой опоре, с целью повышения вибрационной и ударной прочности, износоустойчивости, надежности и уменьшения погрешности от трения, подпятник выполнен в виде кольцевого магнита с коцусной рабочей поверхностью, а керн - в виде полого конуса по форме...

Номер патента: 578622

Опубликовано: 30.10.1977

Авторы: Богданов, Лебедев

МПК: G01R 1/10

Метки: крепления, приборах, растяжек, электроизмерительных

...а часть закрепляемого 15 конца растяжки покрывают металлом, поддающимся пайке.Сущность способа крепления растяжек поясняется примером крепления платиносеребряных растяжек (2,2 мг/см, 90, 100 мм). 20На концы растяжки длиной 40 мм наносят хромовые покрытия по 3 мм длиной, приблизительно в три раза провышающие толщину растяжки. Покрытия наносятся гальваническим хромированием. 2Состав электролита, г/л:Хромовый ангидрид С 20 з 150 в 2Серная кислота Н 2504 1,5 - 2,5Продукт хромин 3 3 Хромнрование производится и туре электролита 66 - 68 С; плотн рядка 80 в 1 а/дм- (для растяж ток выбирается в пределах 8 - 10 С целью улучшения пайки крытия на указанное покрытие слой меди длиной 2 мм, Непо хрома составляет примерно 1 мм рехода хрома в рабочую...

Номер патента: 617727

Опубликовано: 30.07.1978

Автор: Гаврюшенко

МПК: G01R 1/10

Метки: магнитный, подвес

...магнитный подвес.Он содержит постоянный магнит 1, цилиндрический ферромагнитный сердечник 2, нд котором закреплен по крайней мере один электрет 3, и стойки 4 с электретами 5. Сердечник 2 с электретами 3 и груз 6617727 Составитель В. ЕвпаковТехрсд О, Тюрина Коррсктор А, Степанов сдактор Р. О Тираж 112 комитсга Совета Мипистро изобретений и открытий Ж, Раушская наб. д. 4 Изд, Мз 5арствснногпо делам35, Москва Заказ 1357/9НПО Г дпнсно 113 нпография, ир. Сапунов(стрелки прибора, коромысло весоь н т. и.) образуют подвижную систему. В полюсах магнита соосно с подвижной системой выполнены цилиндрические полости 7. Неподвижно закрепленные на стойках 4 электреты 5 расположены соосно с подвижной системой так, что электрические поля...

Номер патента: 781703

Опубликовано: 23.11.1980

Авторы: Бабилюс, Кучинскас

МПК: G01R 1/10

Метки: магнитный, подпятник, счетчика, электрического

...того, один из контейнероввыполнен с упором, ограничивающимперемещение ротора в осевом и радиальном направлениях.На чертеже изображена,конструкция подпятника,Магнитный подпятник содержит верхний кольцевой магнит 1 с термокомпенсационным шунтом 2, помещенные всъемный пластмассовый контейнер 3,который сопряжен с осью ротора 4. Вотверстиеконтейнера 3 введена упру Огая ось 5, которая через держатель бсоединена с несущей втулкой 7. Навтулке 7 установлен неподвижный кольцевой магнит 8, который помещен всъемный пластмассовый контейнер 9.На внутренней цилиндрИческой поверхности контейнера 9 выполнен выступдля фиксации контейнера 9 на втулке7 и выступ на торцовой поверхностидля ограничения радиального и осевого перемещения ротора 4. Несущая...

Номер патента: 890253

Опубликовано: 15.12.1981

Автор: Костылев

МПК: G01R 1/10

Метки: подвес, электромагнитный

...6 и настройке полуценного, таким образом, второго контура в резонанс с первымхагактеристика изменяется и приобретает вид, показанный кривой 12. Впадина на этой характеристике объясняется сильной магнитной связью междуобмотками 3 и 8 электромагнитов 1 и6, превышающей критическую величину.Электромагнитный подвес имеет дварабочих участка 13-14 и 15-16. гзПри работе на участке 13- 14 частота переменного напряжения источника 5 выбирается равной.Х , Для этого случая на фиг.2 показана рабоцая тоц 30 ка 17. В таком режиме фазы токов в обмотках 3 и 8 совпадают, и между электромагнитами 1 и 6 действует сила притяжения. Если подвешиваемый объект 10 под действием внешних сил смещается, например, в сторону увеличения зазора между...

Номер патента: 905866

Опубликовано: 15.02.1982

Авторы: Белый, Лазарев, Мишин

МПК: G01R 1/10

Метки: керновой, опоры, подпятник

...опорную поверхность 4, обуславливая тем самым высокую прочность и износостойкость подпятника при механических воздействиях. . 50Способ изготовления предлагаемого подпятника для керновой опоры заключается в том, что вырезают заготовку для винта, нарезают на ней резьбу и шлиц для завинчивания, а кратер 5 получают вдавливанием пластика при врфении заготовки около продольной оси симметрии.Основные операции предлагаемого способа могут быть реализованы на токарном станке. В этом случае 60 (фиг. 3) заготовку (пластик 1) эакре пляют в шпинделе 21 станка, а в суп" аорте 9 крепят специальный пуансон 10, например из латуни, с тщательно отполированной поверхностью 11, 65 имеющей форму и размеры кратера 5подпятника.Опорный элемент 6 образуют...

Номер патента: 943581

Опубликовано: 15.07.1982

Автор: Костылев

МПК: G01R 1/10

Метки: подвес, электромагнитный

...связь, глубина которой зависит от величины воздушного зазора. Обмотки электромагнитов 2 и 4 с конденсаторэии 10 и 12 образуют два мдгитосвязанных резонансных контура. Известночто если коэффициент связи между контурами превышает критическую величину,то резонансная характеристика приобретает вид двугорбой кривой ,не показана).Устройство работает следующим образом. зо Режимы работы электромагнитного подвеса задаются выбором рабочей35 чдстоты источника 11 переменного напряжения. Если частота источника 11 такая, что рабочая точка располагает. сл нд нисходящей ветви области первого максимума двугорбой кривой, то токи основного и дополнительного электромагнитов практически синфазны магнитные потоки, создаваемые ими, совпадают по...

Номер патента: 998960

Опубликовано: 23.02.1983

Автор: Бастынец

МПК: G01R 1/10

Метки: измеритель, магнитоэлектрический, экспонометра

...дуге сектора, и в центральной части отверстие с отбортовкой, через которое проходит один иэ загнутых концов. пластины, а отбортовкапогружена в одно из дополнительных отверстий в лапке.На фиг, 1 представлена конструкция магнитозлектрического измерителя нафиг, 2 - то же, вид снизу.Магнитозлектрический измеритель содержит подвижную систему 1 с кернами 2, обойму 3 с лапками, винт 4 подпятника, подпятники 5, пластинча" тую,пружину 6, поворотный сектор 7с вйступами 8 внутрирамочный маг" нит 9, центральное отверстие 10 в поворотном секторе 7, два дополнительных отверстия 11 в лапке обоймы 3.Особенность конструкции заключается в следующем. 20Если при выставлении рабочего завора в опорах (иэ-эа малости размера 0,01 мм не показан) с...

Номер патента: 1041938

Опубликовано: 15.09.1983

Автор: Бастынец

МПК: G01R 1/10

Метки: измеритель, магнитоэлектрический, экспонометра

...в лапке обоймы, несущей амортизированный подпятник, с противоположных сторон относительно подпятника выполнены два дополнительныхсквозных отверстия, а пружинный элемент выполнен в виде пластины с загну,45тыми концЖи, которые с внешней стороны лапки обоймы заведены в дополнительные отверстия, причем между пластиной и лапкой обоймы размещен введен.ный в,измеритель поворотный сектор, 5 Оимеющий на стороне, обращенной кнластйне, выступы с плавно изменяющейся высотой, расположенные параллельно внешней. дуге сектора, и в,центральной части отверстие с отбортовкой, через которое проходит одиниэ загнутых концов пластины, а отбортовка погружена в одно из дополнительных отверстий в лапке, в лапкеобоймы, несущей амортизированныйподпятник, с...
