Гаврилов

Номер патента: 1275256

Опубликовано: 07.12.1986

Автор: Гаврилов

МПК: G01M 1/02

Метки: грунта, отбора, проб

...1 на фиг. 2 - то же, в момент совершения удара.Устройство для отбора проб грунта 15 состоит из цилиндрического пневмопробойника 1 с перемещающимися внутри него поршнем-ударником 2. Корпус пневмопробойника 1 с помощью пальца 3 присоединен к грунтозаборнику 4, 20 в нижней .части которого имеется втулка 5, подпружиненная пружиной 6. На втулке 5 шарнирно, с помощью осей 7, закреплены ножи 8, связанные толкателями 9 с нижним концом грунто заборника 4 с помощью осей толкателя на ножах и на грунтоэаборнике.Устройство работает следующим образом.Энергия удара поршня-ударника 2 цилиндрического пневмопробойника 1 вызывает перемещение вниз грунтозаборника 4, который, воздействуя через толкатели 9 на ножи 8, приводит к забиванию устройства в...

Номер патента: 1275065

Опубликовано: 07.12.1986

Авторы: Гаврилов, Губин, Сироткин, Цветов

МПК: C25F 7/00

Метки: ленты, электролитической

...электролитического полирования, травления, окси дирования, очистки и других либо одной стороны ленты с применением источника постоянного тока, либо,цвухсторонней электролитичвской обработки ленты с использованием источника переменного тока,Цель изобретения - расширение сортамента обрабатываемых изделий.На чертеже показана схема предлагаемого устройства,Устройства содержит ванну 1 с проводными каналами 2 в .боковых стенкахванны, электроды 3 и 4 с клеммами 5для подключения к источнику тока постоянного (для односторонней обработ- Оки) и переменного (для двухстороннейобработки), диэлектрические вставки 6, установленные на дне ванны 1 вшахматном порядке так, что края проти.волежащих диэлектрических вставок перекрывают друг друга, а высота...

Номер патента: 1273465

Опубликовано: 30.11.1986

Авторы: Арефьев, Гаврилов, Игошин, Козлов, Куликов, Немчинов, Тарасов

МПК: E02F 9/22

Метки: гидропривод, одноковшового, стрелы, экскаватора

...через клапан подпитки 18 с полостью подъема дополнительного гидроципиндра 4 и через гидроорган 16 с гидроаккумулятором 17. Таким образом происходит зарядка гидроаккумулятора 17 для первого подъема.Опускание стрелы. Подается давление управления в линию 15, которое переключает распределитель 6 в положение, когда полость опускания гидроцилиндра 9 соединяется с насосом 11В этом случае рабочая жидкость из полости подъема дополнительного гидроцилиндра 4 вытесняется под воздействием давления, создаваемого насосом 11 и весом стрелы 1, При этомдавление в полости подъема дополнительного гидроцилиндра 4 выше давления в линии 8, поэтому подзарядка гидроаккумулятора 17 при опускании не происходит.Очередной подъем стрелы осуществляется...

Номер патента: 1273464

Опубликовано: 30.11.1986

Авторы: Арефьев, Гаврилов, Игошин, Козлов, Куликов, Немчинов, Тарасов

МПК: E02F 9/22

Метки: гидропривод, землеройной, одноковшовой, стрелы

...гидроцилиндра со сливом или линией 8 опускания, Линия 21 управления предохранительного клапана 18 соединена с гидроаккумулятором 15 или полостью дополнительного гидроПри очередном переключении распределителя 6 на подъем С 1 полостьподъема ГЦ 9 соединяется с насосом11. Давление, создаваемое насосом 11,передается по линии 18 на К 16, оноткрывается, Гидроаккумулятор 15соединяется с полостью подъема ГЦ 4.При этом С 1 поднимается одновременным воздействием насоса 11 и гидроаккумулятора 15. 2 ил. 2цилиндра 4. Плавающее положение стрелы 1 обеспечивается дополнительнойпозицией распредилителя.Гидропривод работает следующимобразом.Первый подъем (гидроаккумуляторбез рабочей жидкости) стрелы 1 обеспечивается только гидроцилиндром 9,при этом через...

Номер патента: 1273353

Опубликовано: 30.11.1986

Авторы: Азизов, Алиев, Андреев, Ворожейкин, Гаврилов, Гаджи-Касумов, Гусейнова, Давыдов, Кандалова, Кислицина, Кичигин, Кожин, Пилаева, Ризаев, Сабирова, Свирина, Сейфуллаева, Талышинский, Тимковский, Фукс-Рабинович, Черкасов

МПК: C07C 11/167, C07C 5/48

Метки: дивинила

...15: 7; мольное соотг гношение Ог. углеводород по секциям:0,42; 0,38; 0,35.Результаты опыта: конверсия углеводорода (н-бутана) 48,7выход дивинила на пропущенный углеводород34,5 мол.%; селективность по дивинилу 70,8 мол, ,Результаты сведены в таблицу.. П р и м е р 5. Процесс проводяткак в примере 1Для сравнения используют катализатор следующего состава, мас. :НдО 12,0ч 5,0я 10,52 пО 0,650Мяо 0,4-А 1, О,ОстальноеУсловия опыта: загрузка катализатора по секциям: 34, 33, 33 смэ(всего 70 г); состав сырья - как в 55примере 1; объемная скорость сырьяв расчете на всю загрузку катализаотора100 ч ; температура, С, по 53 4секциям: 1- 570, П - 575, Ш - 580;мольное соотношение углеводород:О : НгО= 1; 1,11:8; мольное отыошение Ог, углеводород по...

Номер патента: 1273202

Опубликовано: 30.11.1986

Авторы: Барменков, Богомолова, Гаврилов, Годин, Лукиных, Сажин, Суслова, Халамез

МПК: B21C 37/08

Метки: прямошовных, труб

...типа,на выходе из формовочного стана промывают растоврителем участки 6-7,8-9 наружной поверхности заготовкии торцы кромок 10 (фиг.2). Промывкупроизводят с помощью протиров иэхлопчатобумажной ткани или щеток,смоченных растворителем. После промывки кромок сваривают их известнымспособом,Принципиальные схемы устройств для промывки внутренней поверхности кромок для различных случаев калибровки последней клети с открытым калибром изображена на фиг. 3-5, где позициями обозначены тяга 11, соединенная со станиной клети, кронштейн 12, пружина 13 (в устройствах, изображенных на фиг,4 и 5, кренится к тяге), протир 14 в виде фетра и 5 10 15 20 25 36 35 40 т.п., щетка 15, емкость 1 б с растворителем, трубопроводы 17, подающиерастворитель иэ емкости...

Номер патента: 1271801

Опубликовано: 23.11.1986

Автор: Гаврилов

МПК: B65F 3/00

Метки: перекосов, плиты, предотвращения, уплотняющей

...в нижних углах кузова и имеют в поперечном сечении криволинейную форму с выпуклостью, обращенной наружу кузова. Рабочая поверхность роликов имеет форму выпуклой сферы и плоскость их вращения расположена под углом 45 к вертикали, Уплотняющая плита опирается на днище кузова с помощью ползунов 9, распопоженных на противоположных боковинах кожуха 1 О, жестко прикрепленного к уплотняю 1 цей плите, Ползуны взаимодействуют с дополнительными направляющими 11, прикрепленными к днищу кузова. Внутри кожуха размещен гидроцилиндр 12 для привода уплотняющей плиты, шток которого присоединен к днищу кузова посредством кронштейна 13, а его корпус к кожуху 10 в точке 14,После заполнения передней части кузова 1 перед уплотняющей плитой 5 мусором осу....

Номер патента: 1271462

Опубликовано: 23.11.1986

Авторы: Бойцов, Гаврилов, Стародубцев

МПК: A01J 7/00

Метки: вакуума, отключения

...дойки выбран так, что в момент отсутствия молока на их выходах присутствуют сигналы единицы.После включения питания мультивибратор 3 генерирует импульсы частотой 2 - 4 Гц. Эти импульсы поступают на вторые входы элемента И 14 всех логических узлов 2 и на вход распределителя 4 импульсов, представляющего собой последовательно соединенные счетчик и дешифратор.С приходом каждого импульса с мультивибратора 3 последовательно на каждом из выходов распределителя 4 появляется сигнал нуля, причем на всех остальных выходах присутствуют сигналы единицы.Режим ждушего мультивибратора 3 выбран так, что он начинает формирование импульса определенной длительности, достаточной для срабатывания исполнительных механизмов, в момент прихода на его вход...

Номер патента: 1271439

Опубликовано: 23.11.1986

Авторы: Белов, Гаврилов, Дроздов, Егоров, Жалнин, Фоканов

МПК: A01F 12/18

Метки: молотильное

...1 содержит вал 3, на котором установлен цилиндр 4 с расположенными на нем обмолачивающими элементами в виде клиньев 5, образуемых зубчатыми криволинейными секторами 6.Клинья 5 на поверхности барабана 1 размещены рядами вдоль образующей и с одинаковым шагом между рядами. Кроме того, клинья 5 каждого ряда смещены относительно соседних рядов вдоль оси барабана на 12 шага, а расстояние между клиньями 5 меньше самой ширины клина 5.Устройство работает следующим образом, Хлебная масса подается в зазор между барабаном 1 и декой 2, где на нее воздействуют зубчатые криволинейные секторы 6 клиньев 5. При вращении барабана клинья 5 растаскивают хлебную массу по всей ширине молотильного устройства и осуществляют обмолот зерна за счет ударного...

Номер патента: 1270531

Опубликовано: 15.11.1986

Авторы: Гаврилов, Овсянников, Петринчик, Чуманов, Шичков, Ябко

МПК: F28F 13/00

Метки: жидкостью, между, поверхностью, твердого, тела, теплообмена

...толщину слоя вспомогательной жидкости 2 более пяти отрывных диаметров пузырей пара, причем для конденсации пара служит конденсатор 8, размещенный во внешнем циркуляционном контуре 9, Основная жидкость имеет в этом устройстве свободную поверхность 10. При осуществлении данного способа в качестве основной и вспомогательной жидкостей могут быть взяты, например, вода и фреон соответственно. Способ теплообмена между жидкостью и поверхностью твердого тела осуществляют следующим образом.Между поверхностью 1 и основной жидкостью 4 размещают вспомогательную жидкость 2, которая кипит на поверхности 1, Пузыри пара 5 вспомогательной жидкости 2 поступают через поверхность 3 раздела жидкостей в основную жидкость 4. Так как плотность...

Номер патента: 1270338

Опубликовано: 15.11.1986

Авторы: Гаврилов, Головин, Грубов, Квон, Лазуткин, Савичев

МПК: E21C 41/06

Метки: пневмозакладочная, шнековая

...полость обратного клапана 9 посредством каналов 20 - 22, выцолнсгпдых в телах обратного клапана 9, бокового ребра О и 4 о штанги 11, сообщена с полостью коллектора 6 сжатого воздуха. Причем, ца входном конце 23 штанги 11 вьпдолнены радиальные отверстия 24, закрываюгциеся плуцжером 25, установленным с возможностью ссевого перемещения посредством резьоы 26, которая герметизируется уплотнительцой шайбой 27 и контргайкой 28.Машина работает следующим образом.В исходном положении, т е. в начале пуска машины, обратный клапан 9 под действием силы упругости спиральнь;х пружин 12 находится в закрытом положении, и сжатый воздух из коллекторов через сопла 8, расположенные равномерно по всей окружности диска 7, поступает в смсситель ную камеру...

Номер патента: 1270282

Опубликовано: 15.11.1986

Авторы: Богомолов, Гаврилов, Дюков, Ерин, Ермолаев, Начев, Сафохин, Скорняков, Щербаков

МПК: E21B 7/28

Метки: расширитель, скважин

...оси бурового вала 1 (угол "90) а другая грань 5 наклонена под острыми углами 1 и О . На гранях 4 и 5 корпуса расширителя ярусами закреплены резцедержатели 6 с подпятниками 7, В резцедержателях с минимальным зазором размещены резцы 8 с породоразрушающими элементами выполненными в виде конических кернов 9От выпадании резцы. зафиксированы медными кольцами 10, Резцы на каждом луче расположены попарно, вершины конических кернов 9 каждой пары резЦов расположены на равном .расстояния от оси бурового вала, причем вершины конических кернов резцов каждого луча расположены во взаимно перпендикулярных плоскостях, проходящих через ось бурового вала, а проекции осей каждой пары резцов на вертикальную плоскость, проходящую через вершины конических...

Номер патента: 1270279

Опубликовано: 15.11.1986

Авторы: Аманниязов, Гаврилов, Исмаилов, Керимов

МПК: E21B 19/00, E21B 3/00

Метки: бурового, вертлюгом, вращателя, соединения, станка

...при наращивании без разрыва кинематической связимежду вращателем и вертлюгом.На фиг, 1 изображено устройство, 5общий вид; на фиг, 2 - то же, в процессе бурения; на фиг. 3 - то же впроцессе наращивания, вид слеваУстройство включает корпус 1 жестко соединенный со шпинделем враща- Отеля 2, хвостовик 3, жестко соединенный свертлюгом 4, и замок 5.Хвостовик 3 и замок 5 соединены между собой шарниром 6, Корпус 1 выполнен с внутренней профилированной частью 7, заплечиками 8 и полостью 9,в которой размещаются хвостовик сзамком 5 в процессе бурения.К вращателю 2 жестко закрепленблокирующий механизм 10, состоящийиз телескопически соединенных междусобой .профильных элементов 1 и 12,79 3Элемент 12 соединен с вертлюгом 4 с помощью...

Номер патента: 1269816

Опубликовано: 15.11.1986

Авторы: Базаянц, Гаврилов, Горлач, Кропп, Рыжиков, Светличный, Чмовж

МПК: B01D 57/00

Метки: газов, двуокиси, серы

...увеличение рН, например, до 14, желательно, однако технически затруднено, 40П р и м е р. Смесь воздуха и двуокиси серы, содержание которой в смеси 0,456 об.Е, пропускают через абсорбер барботажного типа емкостью 500 мл, заполненный пресной техничес кой или морской водой. В том и другом случае воду подают в абсорбер в количестве 250 мл/мин из катодного объема диафрагменного электролизера, вде ее подвергают электролизу до различного уровня рН путем регулированияплотности тока на катоде, Расход.газа, пропускаемого через абсорбер,составляет 5 л/мин. Значение водородного показателя пресной воды, неподвергнутой электролизу, составляетрН 8, 1, морской воды рН 8,8,На выходе из абсорбера замеряютсодержание двуокиси серы в смеси иопределяют...

Номер патента: 1268543

Опубликовано: 07.11.1986

Авторы: Гаврилов, Гориловская, Петров, Цыганков

МПК: C04B 35/00, C04B 35/465, C04B 35/495 ...

Метки: датчика, керамический, материал, термочувствительного

...изобретения - повышение стабильности электрических характеристики расширение диапазона рабочих температур.Керамический материал готсвят сле.дующим образом.Исходные поликристаллические порошки оксидов 1, ТаОз, СаТО ифторида магния гранулометрическогосостава 10-100 мкм перемешивают визобутиловом спирте (Ж:Т = 11) вшаровой мельнице с алундовыми шарамив течение 24-25 ч затем приготовленные таким образом компоненты судшат при 60-80 С до полного удаленияспирта, подвергают холодному прессованию в ячейках-датчиках коаксиального типа при давлении 200 МПас последующей термообработкой во,водороде при 800-850 С в течение0,5-1 ч.В табл, 1 приведены составы керамического материала; в табл, 2 -свойства материала, причем стабильность...

Номер патента: 548047

Опубликовано: 30.10.1986

Авторы: Арбузов, Гаврилов, Дудин, Кислицына, Нарышкин, Помещиков

МПК: C22B 9/18

Метки: газов, отсоса, переплава, печей, электрошлакового

...герметизация телескопического трубопровода, что значительно снижает эффективность системы газоотсоса при высокой стоимости ее изготовления.Цель изобретения - повышение эф- З 5 фективности и надежности в работе системы газоотсоса.Это достигается тем, что известная конструкция системы газоотсоса установки электрошлакового перепла ва, имеющая неподвижный корпус, сое,диненный патрубком с кожухом, снабжена втулкой с уплотнением, имеющей наружный бурт и установленный между патрубком и корпусом, в котором вы полнен фланец с внутренними проточками под бурт втулки.На фиг. 1 показана предлагаемая система газоотсоса, общий вид на фиг. 2 - узел 1 на фиг. 1 (плавающая 50 втулка с размещением термостойкого уплотнения) .Система газоотвода для...

Номер патента: 473430

Опубликовано: 30.10.1986

Авторы: Арбузов, Гаврилов, Дудин, Нарышкин, Орлов, Помещиков, Скворцов, Хасин

МПК: C22B 9/18

Метки: переплава, электрошлакового

...как вверх, так и вниз и облегчение эксплуатации.В предлагаемой установке обе стороны противовеса снабжены верхним . 45 и нижним блоками (или звездочками) и соединены с каретками электрододер" жателя и кристаллизатора в замкнутую систему гибкими связями (например, тросами или цепями), проходящими че реэ неподвижные блоки (зведочки), смонтированные попарно на верхней и нижней частях несущей колонны, при этом приводы могут устанавливаться как на верхней части несущей колонны, 55 так и у ее основания . ток как вверх, так и вниз с использованием стандартной цепи или троса,снижение веса и стоимости в результате снижения веса кареток и соответственно противовеса, а также путемисключения дорогостоящей и сложнойв эксплуатации реечной...

Номер патента: 1266583

Опубликовано: 30.10.1986

Авторы: Гаврилов, Потапов, Самигуллин, Шейх-Али

МПК: B21B 21/02, B21B 27/00

Метки: валков, прокатки, станов, труб, холодной

...напряжениями без каких- либо последующих изменений и усиливать эффект упрочнения за счет использования износостойких,нитридов.Кроме того, прокатка ручья после термообработки и шлифования калиброванной оправкой не только увеличивает исходную твердость и износостойкость материала валка, но существенно повышает класс чистоты рабочей поверхности и точность геометрических размеров ручья, тем самым повышая точность готовых труб и качество их наружной поверхности,Пример, Технология изготовления валков стана ХПТ-40 диаметром 280 и шириной 100 мм из стали ШХ.На механических металлорежущих станках из отожженной поковки обрабатывают валок. После расточки ручья переменного сечения термообрабатывают до Н ВС 50 - 55, шлифуют, Затем валок устанавливают...

Номер патента: 518965

Опубликовано: 30.10.1986

Авторы: Арбузов, Гаврилов, Дудин, Кислицына, Нарышкин, Помещиков

МПК: C22B 9/18

Метки: переплава, электрошлакового

...указанных установок и ухудшаетусловия труда.Целью изобретения является облегчение эксплуатации оборудования ус-тановки электрошпакового переплаваи улучшение условий труда обслуживающего персонала.Это достигается тем, что траверса подвижного кристаллизатора выполнена в виде двойного газового коллектора, снабженного присоединительными патрубкаии с поворотными заслонками и двумя полыми опорными кронштейнами, причем полости коллектораи опорных кронштейнов попарно соединены между собой. 45Кроме того, с целью обеспечениянаиболее эффективного отсоса газовво время вторичного охлаждения слитка на внутренних боковых поверхностях опорных кронштейнов выполнены 50гаэрэаборные щели. На фиг, 1 показана установка электрошлакового перепйава, общий вид,...

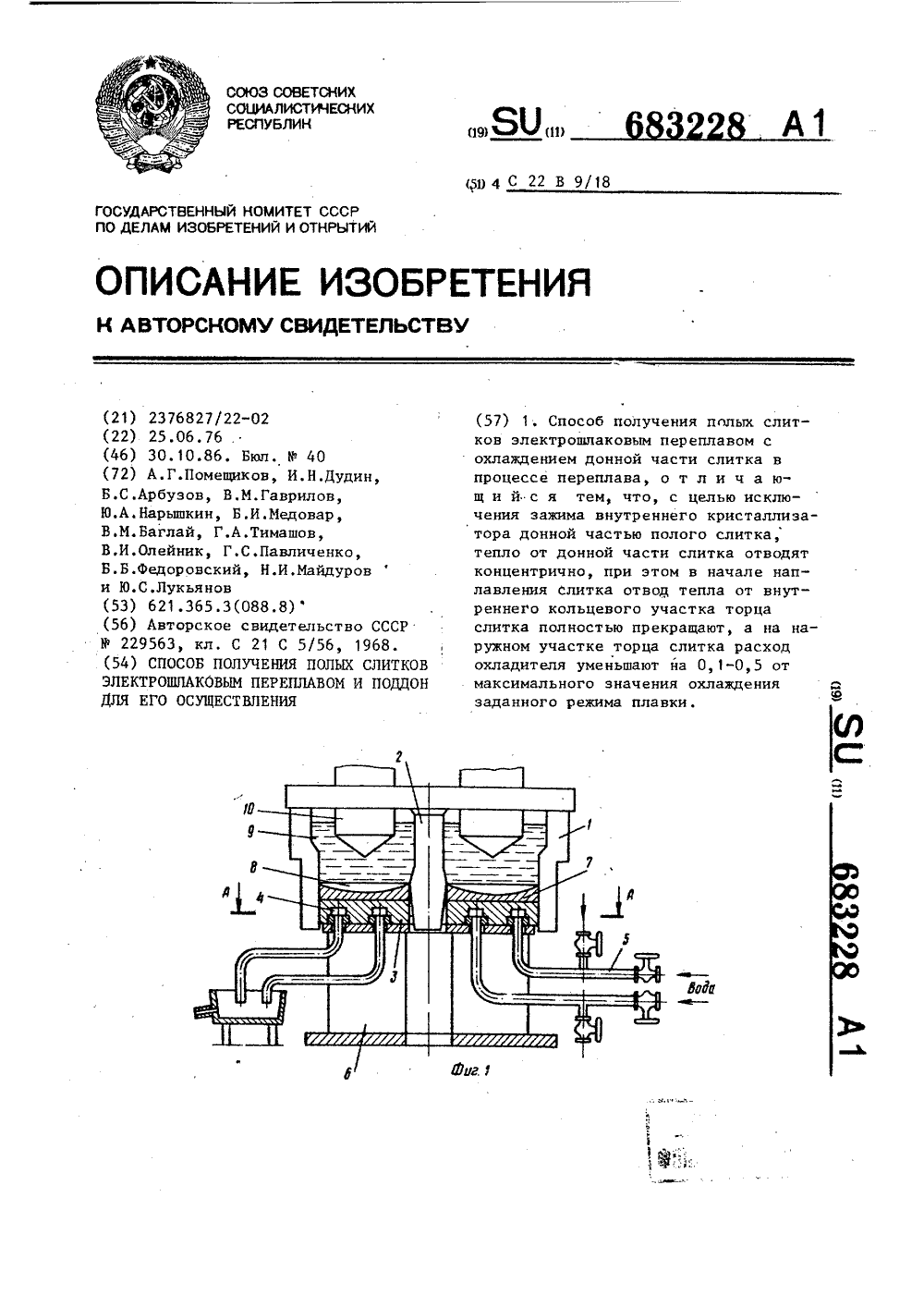

Номер патента: 683228

Опубликовано: 30.10.1986

Авторы: Арбузов, Баглай, Гаврилов, Дудин, Лукьянов, Майдуров, Медовар, Нарышкин, Олейник, Павличенко, Помещиков, Тимашов, Федоровский

МПК: C22B 9/18

Метки: переплавом, поддон, полых, слитков, электрошлаковым

...поддон с корпусом с от-,. верстиями для слива охладителя и штуцерами для подвода охладителя .К недостаткам такого устройства следует отнести одновременное охлаждение всей поверхности поддона, приводящее к зажатию внутреннего кристаллизатора наплавляемым слитком.Таким образом известный способ и устройстно не исключают зажатия внутреннего кристаллизатора, что приводит к нарушению нормальной работы печи.Целью изобретения является уменьшение усадки донной части слитка, а также повьппение надежности и производительности работы устройства, путем устранения зажатия внутреннего кристаллизатора закристаллизованшимся слитком в начальной период плавки. 2. Поддон для осуществления способа по п. 1 содержащий корпус и штуцера.подвода воды и...

Номер патента: 565614

Опубликовано: 30.10.1986

Авторы: Арбузов, Гаврилов, Дудин, Кислицина, Нарышкин, Олейник, Помещиков

МПК: C21C 5/56, H05B 7/101

Метки: электрододержатель

...при установке электродов на контактные плиты контакт между электродами и контактными плитами получается ли нейным или точечным, что приводит к увеличению сопротивления, повышению электрических потерь и сокращению срока службы контактных плит.35С целью получения надежного электрического контакта между контактными плитами и электродами в предлагаемом электрододержателе каждая из контактных плит закреплена через ша О ровой шарнир на подвижном штоке, при этом подвижный шток снабжен управляемымП-образным клином, сочлененным с клиновыми скосами, выполненными на . хвостовике подвижного штока. 45На фиг. 1 схематично изображен . предлагаемый электрододержатель, вид 14 2сверху; на фиг. 2 - разрез А-А фиг. 1; на фиг. 3 - разрез Б-Б фиг,...

Номер патента: 505310

Опубликовано: 30.10.1986

Авторы: Арбузов, Баглай, Безлепкин, Гаврилов, Дудин, Колганов, Нарышкин, Орлов, Помещиков, Хасин

МПК: C22B 9/18

Метки: переплава, электрошлакового

...повышенияэкономичности каретка кристаллизатора, электродная каретка и откатнаятележка снабжены гидроцилиндрами,которые закреплены неподвижно на корпусах кареток, а подвод рабочей жидкости к гидроцилиндрам осуществленчерез полые штоки, шарнирно размещен-ные на колонне, а откатная тележкаснабжена приводом в виде гидроцилиндра.На фиг. 1 схематично показанапредлагаемая установка, разрез; нафиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - узел шарнирного закрепления,полого штока на колонне с подводомрабочей жидкости к полостям гидроцилиндра, разрез.Установка электрошлакового переплава состоит из опорной колонны 1,по которой с помощью опорных роликов2 свободно перемещаются каретка 3кристаллизатора, электродная каретка 4 с помощью неподвижно...

Номер патента: 446205

Опубликовано: 30.10.1986

Авторы: Арбузов, Гаврилов, Дудин, Кагановский, Коротков, Майдуров, Нарышкин, Помещиков

МПК: C22B 9/18, F27D 11/10

Метки: переплава, электрошлакового

...21, а через стенку кристаллизатора, Это приведет к нарушению теплового и электрического режимов в установке. Поэтому в процессе 45 переплава электродов 20 электрододержатель 7 перемещают механизмом 9коррекции, при этом электрододержатель 7 перемещается на катках (например, роликах) 6, и тем самым изчиками электроды опираются на конусные токоведущие призмы. Электрический контакт между электродом и электроконтактными щеками осуществляется за счет веса электрода.Недостатком таких установок является то, что стыковка, электродов с инвентарной головкой производится электрошпаковой сваркой, При сварке электрода и инвентарной головки возникает неточность соединения. - сдвиг одного относительно другой, или не- прямолинейность. Центрировать такие...

Номер патента: 1265759

Опубликовано: 23.10.1986

Автор: Гаврилов

МПК: G06F 7/38

Метки: вычисления, полиномиальных, функций

...является нахождение аналитической зависимости между значениями функции у и аргумента х, заданными в табличной форме. Заданы по М значений функции и аргумента, Промежуточными результатами вычислений по методу наименьших квадратов являются полиномиальные функции117.х;,Ех. х ; ,Еу; ЕУ куу у,х входящие в систему уравнений Формула изобретения 30 35 40 45 50 55 х,3 1х1 а,+а х ++а,Ех, =Еу,;а,Хх, + ах, а х", =Еу;11-1 йа 7 х + а , х а х,.=су; Требуется получить значения Б функций : х,и Б функций Л: у хУстройство работает слеДующим образом.В регистрах 25 и,26 записаны соответственно значения М и И, в элементах 1 памяти - значения у , в элементах 4 памяти - "1", в элементы 6 памяти - значения х;. Перед началом счета обнуляются счетчики 22 и 23. На...

Номер патента: 1265045

Опубликовано: 23.10.1986

Авторы: Вакуленко, Гаврилов, Кувшинов, Лукашкин, Михайленко

МПК: B27F 1/00

Метки: длине, заготовок, немерных, соединения, станок

...подающие ролики 31,механизм базирования имеет прижимы 32и ЗЗ, механизм нарезания шипов состоит изгидроцилиндра 34 с подвижными ножами 35и закрепленными на станине неподвижными ножами 36, а под последними смонтирован отсасывающий механизм 37 дляотходов.Станок работает следуюц;им образом.Заготовку юнона со стола 27 подаютпневмозахватом 29 под захватный ролик 30,который прижимает ее к подающему ролику 31. Подающими роликами 31 заго;ду проталкивают в зону вырубки и поанде от датчика 5 останавливают прин: мом 32, подающие ролики 31 при этоможе останавливаются. Затем при помощигидроцилиндра 34 вырубают шипы, подвижные ножи 35 поднимают механизмом 37отсоса, убирают отходы, прижим 32 поднимается и роликом 31 лист шпона 4 подается вперед, а...

Номер патента: 1263763

Опубликовано: 15.10.1986

Авторы: Бурштейн, Гаврилов

МПК: E02F 3/64

Метки: скрепер

...переводя его в позицию Г, чтоприводит к появлению тока в обмоткеэлектромагнита 12, который переключает гидрораспределитель в позицию,при которой рабочая жидкость под напором направляется в штоковую полость гидроцилиндра 5, вызывая опускание заслонки 3.Оператор имеет воэможность в любой момент остановить движение за"слонки 3 при закрытии, переводя включающее устройство 14 в позицию В,если грунтовая ситуация под заслонкой 3 является угрожающей (наличиекрупных включений в виде застрявших под заслонкой крупных камнейили пней). При этом обмотка электромагнита 12 обесточивается, благодаря чему пружинное устройство гидро"распределителя переводит его в нейтральное положение и движение штокагидроцилиндра 5 и заслонки 3 прекращается. Если...

Номер патента: 1263702

Опубликовано: 15.10.1986

Авторы: Баталова, Гаврилов, Гаврилова, Ржепка, Турчанинова, Фигурак

МПК: C09K 7/02

Метки: жидкостей, порошкообразного, приготовления, промывочных, реагента

...происходит сильный разогрев и спеканиепродукта (5, табл. 1).Сравнение качества реагента известным способом производят по результатам обработки 57.-ной бентонитовой суспензии, Сравниваемые реагенты добавляют к бентонитовой суспензиив одной и той же концентрации (0,17.на сухой 100%-ный полимер), имеютодинаковый исходный состав (состав 2,табл. 1) и выдерживают в горячей воде одинаковое время,Сравнительные параметры трех типов промывочных жидкостей, обработанных известным реагентом и предлагаемым приведены в табл. 2,3 и 4, где табл, 2 характеризует влияние концентраций реагентов на параметры полимербентонитового малоглинистого раствоРа (57. глинопорошка); табл, 3 - нормального глинистого раствора (107 глинопорошка) и табл. 4 -...

Номер патента: 1263324

Опубликовано: 15.10.1986

Авторы: Базаянц, Гаврилов, Горлач, Кропп, Рыжиков, Светличный, Чмовж

МПК: B01D 53/00, B01D 53/14

Метки: абсорбента, регенерации

...черной и цветной металлургии, химической промышленности.Целью изобретения является снижение энергозатрат.Пример 1 (сравнительный). Отработанный раствор подогревают до 40 С, имитируя температурные условия при реальной эксплуатации газоочистной установки, в которой очищаются горячие дымовые газы (затраты тепла на подогрев при расчете энергозатрат на десорбцию 502 не учитывают) .Затем раствор направляют в емкость, снабженную электронагревателем, где раствор смешивают с жидкостью из анодного объема диафрагменного электролизера. Смесь нагревают до 90 С, при этом удельные затраты энергии составляют 0,06 кВт ч/л,После этого смесь охлаждают до 30- - 40 оС и разделяют на две части, одну из которых пропускают на проток через анодный, а...

Номер патента: 1262033

Опубликовано: 07.10.1986

Авторы: Богомолов, Гаврилов, Ерин, Ермолаев, Начев, Сафохин

МПК: E21B 15/00, E21B 19/14

Метки: буровая

...связана с основанием машины. Конкретная связь стойки 32 с основанием 1 может быть осуществлена муфтой 23, подвижно сопряженной с направляющей 34, укрепленной на основании 1 (взаимосвязь стойки 32 с основанием 1 может быть выполнена, например, посредством крепления стойки в основание соединением типа ласточкин хвост). В средней части стойки 32 размещен ползун 35, шарнирно соединенный посредством кулисы 36 и дополнительного кронштейна 37 с параллелью 3, на которой размещен кронштейн 15.Детали 29, 32, 33, 34, 35 и 36 образуют механизм фиксации кассеты 30.Исходное положение буровой машины. Гидроцилиндры 11 подачи сокращены. Зев 19 манипулятора 14 размещен над штангой 31, лежащей на штангоприемниках кассеты 30,Машина при бурении прямым...

Номер патента: 1261039

Опубликовано: 30.09.1986

Авторы: Александров, Гаврилов, Шарипо

МПК: H02H 3/08

Метки: защиты, источника, перегрузки, постоянного

...электроагрегата сигнал, снимаемый с датчика 1 тока, будет достаточен для открывания порогового усилителя 7, Когда напряжение на накопительном конденсаторе 9 достигает величины срабатывания оконечного усилителя 13, включается реле 14, контакты 2 которого размыкают . силовую цепь, В случае недостаточной мощности электро- агрегата при перегрузке сигнал, снимаемый с датчика 1 тока, недостаточен для открывания порогового усили 1261039теля 7 ввиду уменьшения оборотовприводного двигателя и падения напряжения защищаемого источника до минимального уровня.При этом напряжениена входе ключевого каскада 17 пони;кается, последний закрывается,а напря -жение защищаемого источника .черезнагрузочный резистор 6 и развяэывающий диод 5 поступает на...
