Электрододержатель

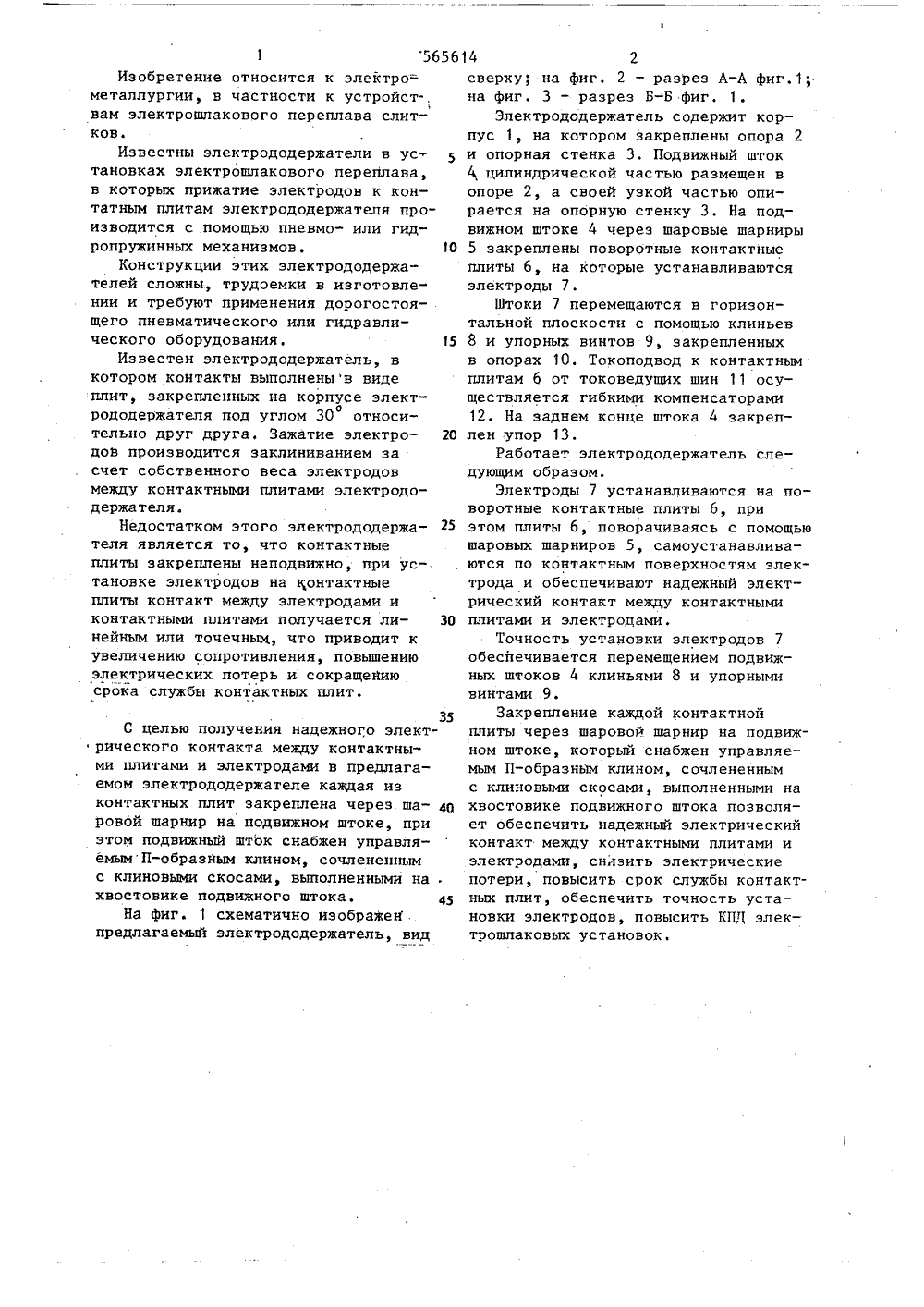

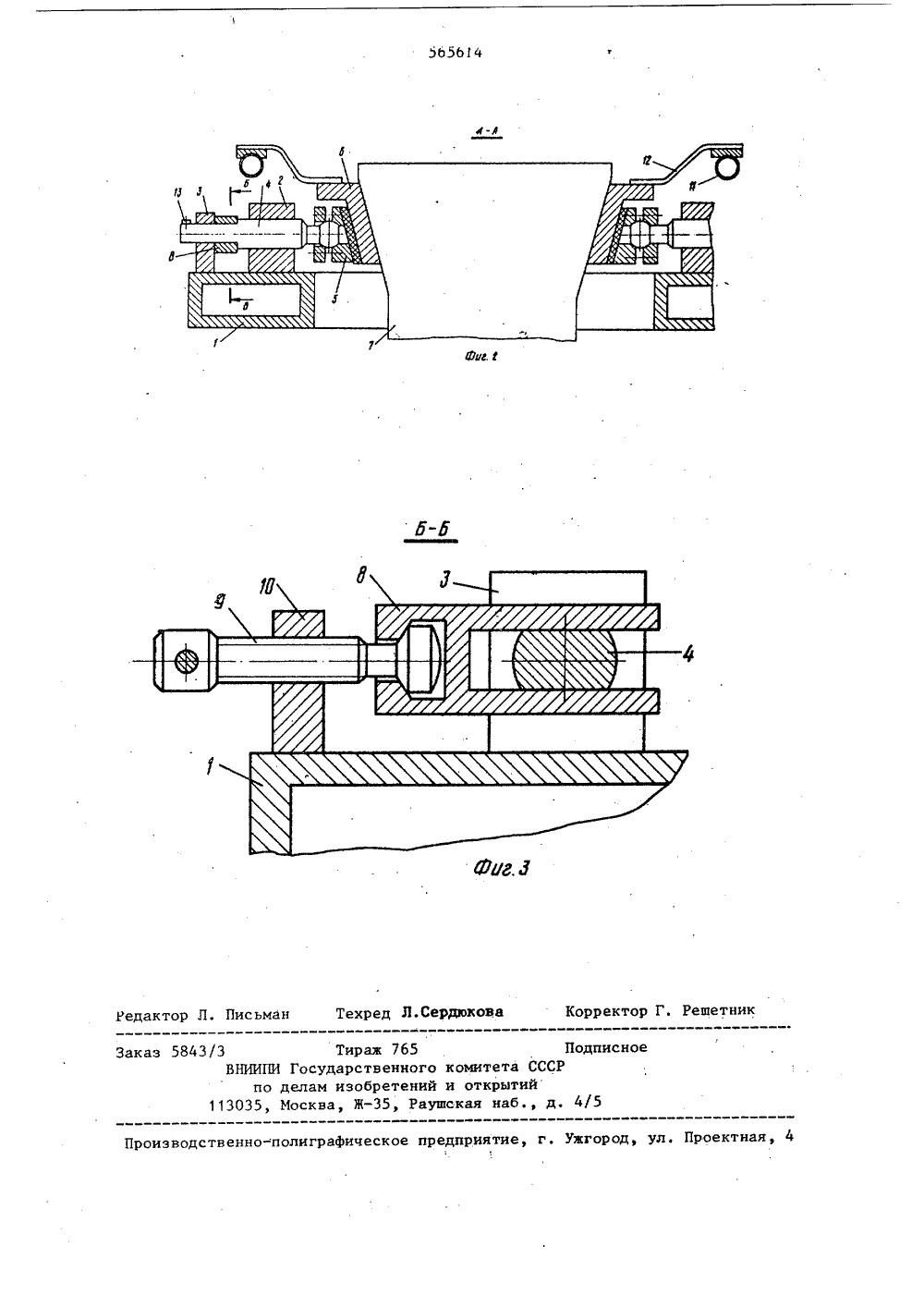

(19) а 14 НОЗВ 710 С 5/56 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(46) 30, 10. 86. Бюл.М 40 (71) Специальное проектно-конструкторское и технологическое бюро Новосибирского завода электротермическо" го оборудования(56) Авторское свидетельство СССР В 2778 14, кл. С 21 С 5/56, 1967.Авторское свидетельство СССР В 446205, кл. С 21 С 5/56, 1974.(54)(57) 1. ЭЛЕКТРОДОДЕРЖАТЕЛЬ, содержащий контактные плиты, о т л и - ч а ю щ и й с я тем, что, с целью получения надежного электрического контакта между контактными плитами и электродом, каждая из контактных Плит закреплена через шаровой шарнир на подвижном штоке.2. Электрододержатель по п. 1, о т л и ч а ю щ и й. с я тем, что подвижный шток снабжен управляемымП-образным клином, сочлененным с клиновыми скосами, выполненными нахвостбвике подвижного штока,5656Изобретение относится к электро= металлургии, в частности к устройст, вам электрошлакового переплава слитков.Известны электрододержатели в установках электрошлакового переплава, в которых прижатие электродов к контатным плитам электрододержателя производится с помощью пневмо- или гидропружинных механизмов, 1 ОКонструкции этих электрододержателей сложны, трудоемки в изготовлении и требуют применения дорогостоящего пневматического или гидравлического оборудования. 15Известен электрододержатель, в котором контакты выполненыв виде плит, закрепленных на корпусе электо рододержателя под углом 30 относительно друг друга, Зажатие электро дов производится заклиниванием за счет собственного веса электродов между контактными плитами электрододержателя.Недостатком этого электрододержа теля является то, что контактные плиты закреплены неподвижно, при установке электродов на контактные плиты контакт между электродами и контактными плитами получается ли нейным или точечным, что приводит к увеличению сопротивления, повышению электрических потерь и сокращению срока службы контактных плит.35С целью получения надежного электрического контакта между контактными плитами и электродами в предлагаемом электрододержателе каждая из контактных плит закреплена через ша О ровой шарнир на подвижном штоке, при этом подвижный шток снабжен управляемымП-образным клином, сочлененным с клиновыми скосами, выполненными на . хвостовике подвижного штока. 45На фиг. 1 схематично изображен . предлагаемый электрододержатель, вид 14 2сверху; на фиг. 2 - разрез А-А фиг. 1; на фиг. 3 - разрез Б-Б фиг, 1.Электрододержатель содержит корпус 1, на котором закреплены опора 2 и опорная стенка 3, Подвижный шток 4, цилиндрической частью размещен в опоре 2, а своей узкой частью опирается на опорную стенку 3. На подвижном штоке 4 через шаровые шарниры 5 закреплены поворотные контактные плиты 6, на которые устанавливаются электроды 7.Штоки 7 перемещаются в горизонтальной плоскости с помощью клиньев 8 и упорных винтов 9, закрепленных в опорах 10. Токоподвод к контактным плитам 6 от токоведущих шин 11 осуществляется гибкими компенсаторами 12. На заднем конце штока 4 закреплен упор 13.Работает электрододержатель следующим образом.Электроды 7 устанавливаются на поворотные контактные плиты 6, при этом плиты 6, поворачиваясь с помощью шаровых шарниров 5, самоустанавливаются по контактным поверхностям электрода и обеспечивают надежный электрический контакт между контактными плитами и электродами.Точность установки электродов 7 обеспечивается перемещением подвижных штоков 4 клиньями 8 и упорными винтами 9.Закрепление каждой контактной плиты через шаровой шарнир на подвижном штоке, который снабжен управляемым П-образным клином, сочлененным с клиновыми скосами, выполненными на хвостовике подвижного штока позволяет обеспечить надежный электрический контакт межцу контактными плитами и электродами, снлзнть электрические потери, повысить срок службы контактных плит, обеспечить точность установки электродов, повысить КПД электрошлаковых установок.5 ь 5 Ы и ехред Л.Сердюкова едактор Л. Письман ректор Г. Решетни Заказ 584 одписно изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,НИИПИ Го по дел 035, МосТираж 765 дарственного изобретенийа, Ж, Рауш комитета СССРи открытийская наб., д. 4/
