Галеев

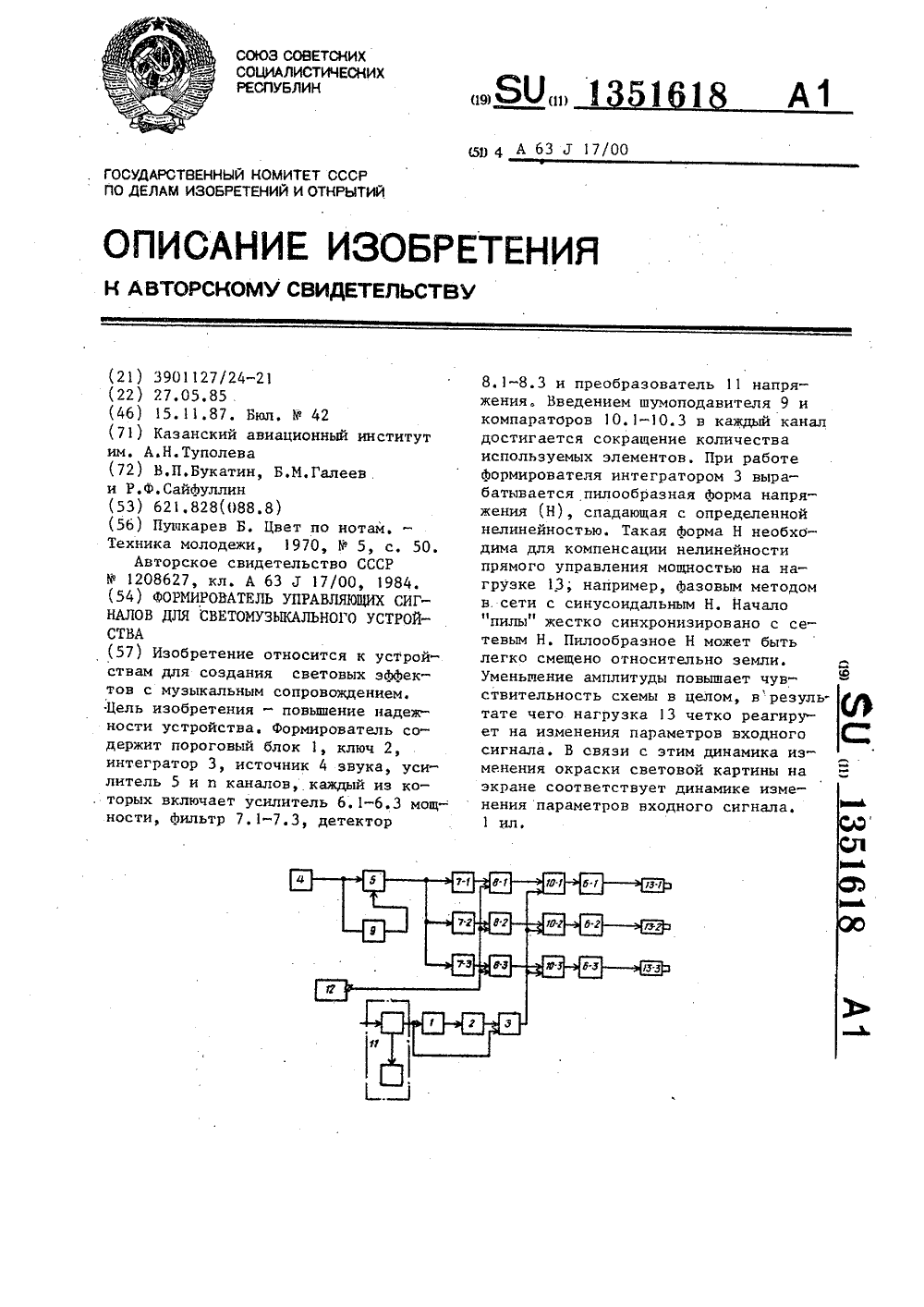

Номер патента: 1351618

Опубликовано: 15.11.1987

Авторы: Букатин, Галеев, Сайфуллин

МПК: A63J 17/00

Метки: светомузыкального, сигналов, управляющих, устройства, формирователь

...регулировкой усилениявсе время возрастает и установканачинает реагировать на помехи).Детектор 8.1-8.3 с суммированием, накоторый поступает сигнал определенной полосы частот с выхода фильтра7,1-7.3, выделяет огибающую из поступившего. низкочастотного сигналаи суммирует сигнал выделенной огибающей и поступающий на второй вход Компаратор 10.1-10,3 вырабатывает сигналцлительность которого пропорциональна сигналу с выхода детектора 81 -8.3 с суммированием, т,е, осуществляет широтно-импульсную модуляцию, путем сравнения сигналов, поступающих с выхода детектора 8,1- 8.3 с суммированием и с выхода интегратора 3. Сигнал с выхода компаратора 10.1-10.3 выдается в том случае, когда напряжение 11 , с детектора 8,1-8.3 больше или равно...

Номер патента: 1351617

Опубликовано: 15.11.1987

Авторы: Букатин, Галеев, Сайфуллин

МПК: A63J 17/00

Метки: кассета, светомузыкального, устройства, формообразователей

...одновременном противоположном вращении на экране воспроизводятся сложные, редко повторяющиеся, изменяющиеся например, по рисунку, фактуре, плотности динамиков, световые образцы. Кроме того, из-за разности угловых скоростей первого 2 и второго 3 колец отдельные фрагменты исходных изображений на формообразующих трафаретах 9.1, 9.2 совмещаются все время в разных зонах фокальной плоскости, что исключает повторяемость рисунка. Несмотря на то, что формообразующие трафареты 9.1, 9.2 совмещают вращательное движение, отдельные фрагменты результирующего изоб-ражения на экране двигаются по более сложным, чем круговые линии, траекториям, поскольку их движение сложено из исходного вращательного движения фрагментов исходного изображения каждого...

Номер патента: 1346098

Опубликовано: 23.10.1987

Авторы: Болдырев, Галеев, Калинин, Свояновский

МПК: A22C 25/02

Метки: мойки, морепродуктов, рыбы

...отделения рыбы от водыЧв зоне водоотделителя 10 смонтированмеханизм 11 выгрузки рыбы, выполненный в виде барабана 12, верхняя образующая которого расположена выше водоотделителя 10. На вапу барабана 12радиально укреплены лотки-сборникидля воды в виде лопаток 13, Лопатки13 смонтированы таким образом, чтокаждая последующая лопатка в горизон 98 2тальной плоскости со стороны выгрузки занимает положение "дйом вниз для сбора воды, а симметричная лопатка в этой плоскости занимает положение "дном вверх" для сброса воды. Наружная поверхность барабана 12 выполнена перфорированной для отделения воды, Уровень воды в ванне 1 поддерживается постоянным за счет переливного патрубка 14 и запорной арматуры 15,Устройство работает следующим...

Номер патента: 1331526

Опубликовано: 23.08.1987

Автор: Галеев

МПК: F21V 11/18

Метки: выходное, оптическое, светомузыкальной, установки

...граней 15, прилежащие к ребру 16, отражается на участки экрана 7, расположенные симметрично относительно ребра 16, на который падает этот световой поток, Таким образом, на экране 7 создается цветной световой рисунок, образованньп наложением изображений, отраженных от нескольких граней 15. Кроме того, картина на экране 7 окрашена не только в чистые тона цветов светофильтров 14, а благодаря аддитивному сложению, появляются полутона цветов светофильтров 14.Так как вращающийся цилиндрический формообразующий трафарет 12 и отражатель 8 двигаются относительно друг друга и источника 5 света, а угол падения и отражения светового потока от граней 15 постоянно меняется, то в результате световые образы на экра 5 10 15 20 25 30 35 40 45 50 55 не 7...

Номер патента: 1327906

Опубликовано: 07.08.1987

Авторы: Александровский, Алиев, Галеев, Дулатов, Кирпичников, Кулиев, Поникаров, Шейх-Заде

МПК: B01D 11/04

Метки: аппарат, жидкостей, контактирования, центробежный

...перфорацией с диаметромотверстий менее диаметра сопловыхотверстий. 2 з.п, ф-лы, 5 ил,дет меньше указанного, дефлектор 7частично или полностью будет погружен в слой скоалесцировавшей Фазы,т,е. исключается вторичное диснергирование и в результате не увеличивается межфазная поверхность контактирующих Фаз, а значит не обновляется поверхность контакта,В приведенном примере дефлекторпредставляет собой плоскую вертикальную пластину, а в других случаях может представлять собой цилиндр илиединичную мишень какой-либо другойФормы. Следовательно, изложенные примеры не исчерпывают всех форм и модификацию дефлекторов, На практике могут быть использованы и другие варианты дефлекторов без нарушения основной идеи технического решения. Частичным...

Номер патента: 1324673

Опубликовано: 23.07.1987

Авторы: Артемьев, Галеев, Горбунова

МПК: A63J 17/00

Метки: светоотражатель, формообразующий

...управляющего сигна-,ла с выхода электрической схемы 11Формирования управляющих сигналов3 13246 каждый исполнительный элемент 4 оказывает давление, пропорциональное управляющему сигналу, на соответст" вующий цилиндр - ш-гранный отражающий элемент 1. Е результате оказывае мого давления поверхность каждого цилиндра ш-гранного отражающего элемента 1 в точке соприкосновения с исполнительным элементом 4 изгибается деформируется) по разному в зависимос ти от поступившего сигнал-, в связи с чем каждый элемент разноцветной мозаичной картины изменяет свою форму и цветной световой ореол . - свои очертания. 15Таким образом, динамика световых образов, создаваемых на экране 2 формообразующим трафаретом 10, органично сочетается с динамикой изменения...

Номер патента: 1320044

Опубликовано: 30.06.1987

Авторы: Галеев, Свинтицкий

МПК: B23Q 35/00

Метки: поверхностей, сложных, станок, шлифования

...установлен на оси консольно, то при опускании ролика 11, посредством механизма 5 подачи опускается и копир с обрабатываемой деталью 3 (совместно с корпусом 1), пока круг 4 не врежется в деталь на необходимую глубину, При вращающемся круге и возвратно-поступательном движении стола с корпусом 1 копир, перемещаясь по копирующему ролику 11, вызывает качательные движения корпуса и воспроизведение профиля копира на обрабатываемой детали. По мере обработки шлифовальный круг изнашивается, что снижает точность воспроизводимого профиля детали. Восстановление точности производится заменой блока 7. Точность обработки тем выше, чем большее количество блоков используется. Для замены блокавинтом 16 удаляют клин 15.Поднимают блок и смещают его в...

Номер патента: 1313369

Опубликовано: 30.05.1987

Авторы: Аракелян, Галеев, Дмитриев

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...16 барабана 13 с ячей.ками 4 цилиндра 3 в ниппеле имеютсяосевой 17 и радиальные 18 каналы, а3369 2 5 10 20 25 30 35 40 45 50 55 открытие и чакрытие осевых каналовобеспечивается благодаря применеииюрезиновых манжет 15 с углублениями19, полостями 20 и управляющими поясками 21Пневматический высевающий аппараработает следующим обрачом,Семяносители 2 шаровидной формы,предназначенные для посева, загружаются в бункер 1.Днище бункера 1 имеетовальную форму, и семяносители приопорожнении бункера всегда располагаются в активной зоне над ячейками4 полого барабана 3. Ячейки 4 в активной зоне сообщаются с внутреннейразреженной полостью барабана 5 благодаря тому, что в оболочке 6 из упругого материала имеются полости 7,которые заполняются материалом...

Номер патента: 1312255

Опубликовано: 23.05.1987

Авторы: Галеев, Серебряков

МПК: F04D 29/28

Метки: компрессора, ротор, центробежного

...А. Купрякова Техред Л.Олейник Корректор А. Обручар.Заказ 1949/32 Тираж 575 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4 Изобретение относится к компрессоростроению и может быть использовано в роторах центробежных компрессоров для наддува двигателя внутреннего сгорания, 5Целью изобретения является упрощение изготовления и повышение надежности,На чертеже представлен ротор центробежного компрессора, продольный 10разрез.Ротор центробежного компрессорасодержит рабочее колесо 1 с,циском2, имеющим центральное отверстие 3,и вал 4, конец 5 которого расположенв отверстии 3 диска 2, причем вал 4и...

Номер патента: 1303387

Опубликовано: 15.04.1987

Авторы: Базарнов, Галеев, Касичев, Макаров, Свинтицкий, Смоляк

МПК: B24B 55/02

Метки: круга, охлаждения, шлифовального

...О фиг,1.Устройство содержит корпус 1, связанный с системой подачи смазочно- охлаждающей жидкости (СОЖ) через штуцера 2 и 3, установленные в корпусе 1 5 эксцентричные оси 4 и 5 и вал 6, связанный с приводом 7. На осях 4 и 5 и валу 6 закреплены ролики 8, которые охватывает упругий элемент 9 в виде замкнутого контура с ребрами 20 О, На корпусе 1 установлены пальцы 11.Устройство работает следующим образом.Корпус 1 устанавливают так, что расстояние между поверхностью шлифовального круга 12 и ребрами 1 О составляет 0,8-1,2 мм на выходе круга 12 из зоны взаимодействия с СОЖ и 87 22,2-2,4 мм на входе. При вращении круга 12 упругий элемент 9,вращается в сторону, противоположную вращению круга 12. СОЖ захватывается упругим . элементом 9, очищает...

Номер патента: 1298690

Опубликовано: 23.03.1987

Авторы: Галеев, Егоров, Жендубаев, Захаров

МПК: G01R 27/06

Метки: двухполюсника, коэффициента, отражения, свч

...генератором 1 и отраженные от измеряемого СВЧ-двухполюсника колебания частично ответвляютсявыходами падающей и отраженной волнвспомогательных плеч первого и второго направленных ответвителей 2 и 3соответственно,В режиме "Калибровка" рЫ-диоднйпрегулятор 5 представляет собой согласованный аттенюатор с большим ослаблением и в многозондовой измерительной линии 4 устанавливается бегущаяволна. Выходной сигнал -го детекторного преобразователя 7 пропорционален падающей мощности в основных пле.чах первого 2 и второго 3 направленных ответвителей. Блок 8 производитдискретные выборки выходных напряжений детекторных преобразователей 7 ивычисляет их средние значения, пропорциональные средней мощности падающей волны в основных плечах первого2 и...

Номер патента: 1296384

Опубликовано: 15.03.1987

Авторы: Базарнов, Галеев

МПК: B24B 49/00

Метки: дискретного, поверхностей, сложных, шлифовании

...величину врезания, обуславливаемую технологией производства, установлены кронштейны 18,на осях-втулках 17 которых подвижно установлены управляющие элементы - лепестки 16, удерживаемые на оси паль- цами 19 с пружинами 20. Рабочее (вертикальное) и нерабочее (горизонтальное) положения лепестков фиксируются плоскими пружинами 21. Лепестки одного ряда служат для набора программы задания величины врезания на каждом из проходов цикла обработки и взаимодействуют с одним из датчиков, например 23, а один из лепестков вто- рого ряда, взаимодействуя с датчиком 24, фиксирует исходное положение цепи, т.е., что то же самое, копирного ролика 7, Наличие большого количества лепестковв этом ряду (в обоих рядах оно одинаково) обеспечивает...

Номер патента: 1291780

Опубликовано: 23.02.1987

Авторы: Валеев, Галеев, Дунюшкин, Ермилин, Мавлютов, Осокин, Танатаров

МПК: F16L 55/10

Метки: отвода, перекрытия, трубопровода

...После вырезки отверстия и демонтажа приспособления 18 (при закрытой задвижке отвода) режущий инструмент (Фреза) снимается с устройства, и вместо него к штоку (шпинделю) 2 механизма 3 подачи присоединяется сменная головка 1 с корпусом 4Приспособление 18 вновь монтируется на задвижке отвода 7.Посредством механизма 3 подачи сменная головка 1 с корпусом 4 через переходную камеру 17 при открытой задвижке вводится в отвод 7 до посадки корпуса 4 на скосы фланца отвода. При дальнейшем перемещении штока 2 сменная головка 1 своим коническим концом раздвигает толкатели 10, под воздействием которых сегментообразные элементы 9, преодолевая усилие пружин 8, перемещаются в радиальном направлении и входят в кольцевую проточку 5 отвода 7. Одновременно...

Номер патента: 1285259

Опубликовано: 23.01.1987

Авторы: Галеев, Гумеров, Мавлютов, Самматов, Хасанов

МПК: F16L 55/18

Метки: перекрытия, трубопровода

...среды. Кольцевое уплотнение 7 по контуру каркаса выполнено с частичным надрезом 21. Это дает возможность при приложении к нему с противоположной от надреза стороны соответствующего усилия за счет натяжения тросов 22 отделить часть уплотнения, освободив перекрывающий элемент от силового сопряжения со стенкой трубопровода. Ступица 9 перекрывающего элемента 1, размещенного 5 1 О 15 20 25 30 35 40 45 50 55 в трубопроводе со стороны перекачки первым, выполнена из двух планок 23, между которыми установлено уравнительное звено, состоящее из оси 24 и поворотной пластины с отверстиями 25, в которые пропущен канат-фиксатор 26, связывающий пластину с диаметрально противоположными стенками трубопровода с помощью закрепленных на трубопроводе замков....

Номер патента: 1282282

Опубликовано: 07.01.1987

Авторы: Галеев, Головин, Сергеев

МПК: H02M 3/335

Метки: однотактный, стабилизированный

...тока вторичной обмотки д , (ца интервале времени Т - см. Фиг.З). Будет перемещаться и линия наклона тока коллектора д (накг45 интервале г., - см,фиг.З). Изменениями величины сигнала рассогласования схемы 5 сравнения можно регулировать это перемещение, что показано пунктирными линиями на временных диаграм мах Фиг,З. 82 4грамм фиг.З. Причем увеличению д ,илц, что равносильно ., соответстгует уменьшение амплитуды импульсаВыбором соответствующей величицы порогового напряжения Ур (эпюраПфиг.З) можно получить на выходеусилителя 21 широтно-модулированнуюпоследовательность импульсов, которая управляет работой силового транзистора 1 и показана на эпюре Пвременных диаграмм фиг.З (условно напряжение показано в прямоугольномвиде). Как видно,...

Номер патента: 1280619

Опубликовано: 30.12.1986

Авторы: Галеев, Гусев, Дапин, Кренгель, Песошин, Якимов

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...обновлением информации в Е разрядах за такт рабо:ы.Предварительно в генератор заносится начальное состояние (цепи синхронизации и установки в начальное Ю состояние на фиг. 1-7 не показаны). С приходом тактового импульса генератор псевдослучайных чисел переходит . в следующее состояние. Период смены1 Чсостояний Т=2 -1, т.е. генератор фор мирует последовательность максимальной длины (М-лоследовательность),Доказательство этого утверждения разберем на примере работы 7-разрядного (п=7) генератора псевдослучай ных чисел. Из таблицы выберем 1=4.Матрица А, описывающая работу генератора псевдослучайных чисел, бу, дет выглядеть следующим образом: 10 Зили 711 2 или 915 1,4,7 8,11 или 14 Построим 7-разрядный генератор псевдослучайных чисел с...

Номер патента: 1280618

Опубликовано: 30.12.1986

Авторы: Галеев, Гусев, Дапин, Кренгель, Кузнецов, Песошин

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...Целью изобретения является повышение надежности съема информациии качества формирования случайныхчисел.Поставленная цель достигается тем,что в генератор случайных чисел, содержащий датчик случайных импульсови датчик псевдослучайных чисел, введены генератор импульсов, блок элементов И, элемент ИЛИ, выход которогосоединен с тактовым входом датчикапсевдослучайных чисел, первый входэлемента ИЛИ соединен с выходом датчика случайных импульсов, второй входэлемента ИЛИ соединен с выходом генератора импульсов и объединен свходом блока элементов И, группы вхо-.дов которого соединены с соответствующими выходами датчика псевдослучайных чисел, а выходы блока элементов И являются выходами генератора.На фиг. 1 изображен генератор случайных...

Номер патента: 1275434

Опубликовано: 07.12.1986

Авторы: Галеев, Дапин, Иванов, Кузнецов, Песошин, Сафонов, Сергеев

МПК: G06F 7/58

Метки: генератор, последовательности, случайной

...и 2,При Т=1 образуется также контур обратной связи, но уже из блоков 1, 6, 5, 8, 13 и 2. В обоих случаях в контур обратной связи входят блоки 1, 8, 13 и 2, но при Т=О в этот кон тур включаются блоки 4 и 7 вместо блоков 6 и 5, которые входят в контур при Т=1. Аналогично, как и в известном устройстве (3), под действием даже малых естественных Флуктуаций временных задержек блоков 13, 2, 4, 5, 6 и 7 и блока 1 по каждому из 2 пего входу устанавливается режим генерирования широкополосного асинхронного случайного процесса, представляющего собой временную совокупность отрезков псевдослучайных последовательностей различной структуры, случайной длительности, случайного масштаба по времени и со слу" чайной Фазой. Однако в целях создания...

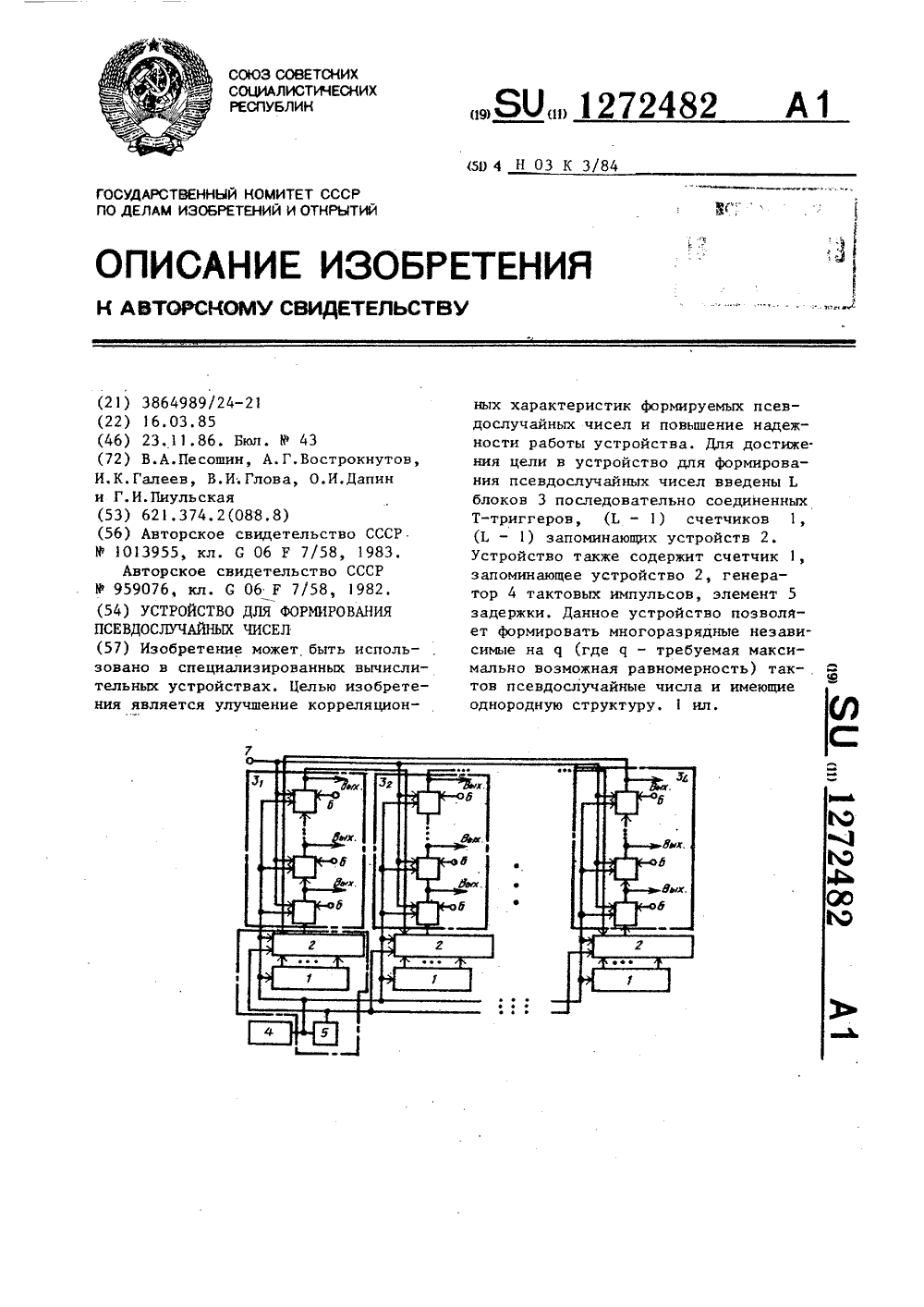

Номер патента: 1272482

Опубликовано: 23.11.1986

Авторы: Вострокнутов, Галеев, Глова, Дапин, Песошин, Пиульская

МПК: H03K 3/84

Метки: псевдослучайных«, формирования, чисел

...чисел и повышение надежности работы устройства.На чертеже представлена структурная схема устройства для формирования псевдослучайных чисел.Устройство содержит Ь счетчиков 1, Ь запоминающих устройств 2, Ь блоков 3 последовательно соединенных Т-триг" геров, генератор 4 тактовых импульсов, элемент 5 задержки, группу 6 :шин установки начального состояния и шину 7 управления установкой начального состояния. Выход генератора 4 тактовых импульсов соединен с входами Ь счетчиков 1, входами управления Ь запоминающих устройств 2 и входами синхронизации Т-триггеров Ь блоков 3 последовательно соединенных Т-триггеров непосредственно, а через элемент 5 задержки - с входами записи Ь запоминающих устройств 2, адресные входы которых соединены с выходами...

Номер патента: 1269847

Опубликовано: 15.11.1986

Авторы: Александровский, Галеев, Дулатов, Поникаров

МПК: B04B 1/06

Метки: аппарат, жидкости, центробежный

...следующим образом.Незаполненный ротор 1 разгоняютдо рабочей частоты вращения. Затемпо патрубку 2, каналам 1 П и 16 подаетсл легкая жидкость, заполняявесь объем ротора. Затем по патрубку3 подается тяжелая жидкость. Поц действием центробежных сил, проходя через слой легкой жидкости, тяжелая 55жидкость отбрасывается на внутреннююповерхность первой цилиндрическойобечайки П, растекается по всей ее поверхности, заполняет все патрубки6. Таким образом устанавливается определенный уровень 17 раздела фаз, Заполнившая патрубки 6 тяжелая жидкость исключает проход легкой фазы, формирует струю и увеличивает скорость ее истечения, работая по принципу сопла. Таким образом тяжелая жидкость, истекая иэ патрубков 6, соударяется с встречным потоком...

Номер патента: 1268209

Опубликовано: 07.11.1986

Авторы: Галеев, Красноставский, Пухарев

МПК: B05B 7/26

Метки: потоков, различных, распыления, смеси, сред

...и открытий113035, 1 осква, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к различным отраслям народного хозяйства, в которых применяются устройства для смешивания потоков различных сред и распыления жидкой или порошкообраз ной сред с помощью сжатого воздуха или газа.Целью изобретения является повьшение степени дисперсности, качества распыла и производительности устройства.На чертеже изображено устройство для распыления смеси потоков различных сред, общий вид.Устройство содержит приемную камеру 1 с отверстиями 2, диффуэор 3, камеру 4 смешивания и источники 5 и 6 подвода распыливаемых потоков различных сред и распыливающего агента соответственно....

Номер патента: 1255701

Опубликовано: 07.09.1986

Авторы: Битаев, Галеев, Коновалов, Файзуллин, Черняев

МПК: E02D 37/00, E04G 23/06

Метки: конструкций, подъема

...и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор В. Данко Заказ 4792/32 1Изобретение относится к строительству и касается выполнения приспособлений для подъема конструкций при выправлении их положения.Цель изобретения - упрощение работ по подъему.5На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - конструкция с подведенным под нее предлагаемым приспособлением.Приспособление для подъема конструкции представляет собой профильный Е -образный элемент, состоящий из вертикальной стенки 1 и верхней 2 и нижней 3 противоположно направленных горизонтальных консолей.Подъем конструкции, например резервуа ра 4, с помощью предлагаемого приспособления...

Номер патента: 1252604

Опубликовано: 23.08.1986

Авторы: Валеев, Галеев, Ермилин, Ихсанов, Кутлуева, Мавлютов, Танатаров, Фатхутдинов, Шайхлисламов

МПК: F16L 55/18

Метки: дефектного, замене, перекрытия, трубопровода, участка

...элементы 6 и тяги 7 и 8 образуют механизм поджатия уплотнения 5 к внутренней поверхности трубопровода. При этом для обеспечения самоустановки прижимного элемента (что повышает эффективность работы устройства) тяги 8 соединены со штоком 9 привода непосредственно. Рабочая (подпоршневая) полость привода соединена с помощью канала 10 с полостью трубопровода, а поршневой шток 9 подпружинен, что упрощает транспортировку устройства по трубопроводу после его ремонта. На выходе канала 10 установлен фиксатор прижимных элементов 6, выполненный в виде обратного клапана 11. Внутреняя полость трубопровода посредством шту цера 12 сообщена с источником управляющего давления (не показан). Корпус посредством штанг 13 связан с направляющим диском 14,...

Номер патента: 1242343

Опубликовано: 07.07.1986

Авторы: Базарнов, Галеев, Касичев, Стельмах, Шах

МПК: B24D 5/06

Метки: круг, шлифовальный

...Паз взаимодействует с соответст, вующим ему сектором круга посредством эксцентриковой втулки 16, проходящей сквозь паз и посаженной нацапфу стяжки до упора в бурт ее с .последующим закреплением винтом 17,На планшайбе 12 со стороны, прилегающей к секторам, имеются радиальныепазы 18 по всей длине спиральных па.зов 15 на глубину, равную высоте цапф 8. Снаружи планшайбы нанесенашкала 19, указателем для которойслужит риска 20 на шайбе 13,Цена деления шкалы диска, т.е.центральный угол С между штрихамишкалы определяется в зазисимости отвыбираемого конструктивно центрального угла /3 рабочего участка паза15 и величины подъема спирали наэтом участке,Эксцентриситет е втулки 16 долженбыть не менее половины максимальнойтолшины алмазоносного слоя,...

Номер патента: 1223347

Опубликовано: 07.04.1986

Авторы: Буздин, Галеев

МПК: H03K 3/027

Метки: генератор, импульсов

...приходящими с и+1 выхода блока 14 через открытый элемент 8.Следовательно, выходные импульсы генератора 1 используются только как опорные для отсчета фазового сдвига выходных нм:.,1 ьсов устройства. Поэтому фазовый сдвиг любого выходного к-го импульса, в пределах номеров от 1 до и (если счет вести от момента поступления импульса от генератора 1), можно подсчитать по формуф. -где Щ - единичный фазовый сдвиг;к - множитель, равный номеру рассматрива;.мого импульса, его величина выржается в целых числах и лежит в пределах от О до и.Для обеспечения более точной отработки заданных фазовых сдвигов выходных импульсов относительно момента поступления на вход устройства 2 импульсов генератора 1 необходимо увеличить частоту следования выходных...

Номер патента: 1223028

Опубликовано: 07.04.1986

Авторы: Бикмуллин, Галеев, Гафуров, Григорьев, Законов

МПК: G01B 9/02, G01N 22/00

Метки: диагностики, интерферометр, плазмы

...вектор электрического поля отраженного сиг 40 венно не выдает сигнала в мет наосциллограф 10. При движении 90-ным уголковым отражателем 8 второй рабочей позиции, когда угол между ребром отражателя и плоскостью поляризации составляет - где=0,1,2, рад. сигнал, излученный приемопередающей антенной 6 и прошедший через поляризующую проволочную решетку 7 и плазмуо15; отражается от 90 -ного уголкового отражателя 8 без поворота плоскости поляризации и проходит поляризующую проволочную решетку 7 без ослабления, попадает на приемопередающую антенну 6, делитель 3 и смеситель 5, где смешивается с опорным сигналом. Результирующий сигнал со смесителя 5 усиливается усилителем 9 и регист 45 50 55 нала оказывается параллельным проволочкам...

Номер патента: 1215021

Опубликовано: 28.02.1986

Авторы: Бикмуллин, Галеев, Гафуров, Григорьев, Законов

МПК: G01N 22/00

Метки: диагностики, интерферометр, плазмы

...выдает строб-импульсына блок ЛЗ ключей, Л з.п.ф-лы,л ил ослабления через ППР 7. Затем измерительный сигнал, пройдя черезделитель 3 мощности, попадает на смеситель 5, где смешивается с опорным 5 сигналом. Результирующий сигнал усиливается усилителем Л 5 и попадаетна блок 13 ключей. Блок 1 Л сигнализации выдает сигнал, соответствующий рабочему состоянию УО 9, на блок ЛО Л 2 синхронизации, который выдаетстроб на открывание ключа Л 7 блокаЛЗ ключей, соответствующий двухкратному прохождению зондирующего лучачерез плазму 8. При открытом полоЛ 5 женки блока ЛЗ ключей, результиру-ющий сигнал, проходя через ключ Л 7,попадает на соответствующий каналиндикатора 16. Последний регистрирует результирующий сигнал.20 Таким образом, происходит...

Номер патента: 1204879

Опубликовано: 15.01.1986

Авторы: Болознев, Галеев, Гафуров, Ушаков

МПК: F23N 5/08

Метки: параметров, пламени, физических

...между источником излучения и пламенем, приемник выполнен в виде матричного формирователя видеосигнала с параллельными выходами, а выходы генераторов соединены с модулятором через последовательно соединенные невзаимные четырехнолюсники и вторые генераторы.На чертеже изображена структурная схема устройства.Устройство содержит излучатель 1 с модулятором 2, оптический рассеиватель 3, обьектив 4, приемник 5 излучения в виде матричного формирователя видеосигнала, узкополосные фильтры 6, генераторы 7, невзаимные четырехполюсники 8 и вторые генераторы 9. Названные узлы связаны последовательно с помощью электрических и оптических связей и образуют вместе с объектом измерения - пламенем - замкнутую кольцевую цепь.Устройство для измерения...

Номер патента: 1201468

Опубликовано: 30.12.1985

Авторы: Виноградов, Галеев, Джуринский, Дубовик, Лютарович, Метс

МПК: E04H 5/12

Метки: башенная, вантовая, градирня

...нафиг.2 - узел Е на фиг.1; на фиг,З,разрез А-А на фиг,2,Башенное сооружение 1 включаетцентральный пилон 2, верхнее распорное кольцо жесткости 3, соединенное с пилоном 2 системой наклонныхподдерживающих элементов 4, вантовую оболочку 5, состоящую иэ вантовой сети 6 и обшивки 7, нижнееопорное кольцо жесткости 8, водосборный бассейн 9, опорную колоннаду 10, размещенную в проемах 11кольца 8 и снабженную в свою очередь гильзами 12, диаметр которыхбольше диаметра колоннады на величину допустимых перемещений оболочки Ь, Гильзы 12 выполнены из пос ледовательно установленных по высоте элементов 13 одинакового диаметрас зазором, равным высоте нижнегоопорного кольца жесткости 8. Каждыйиз элементов 13 жестко соединен снижним опорным кольцом 8 с...

Номер патента: 1196230

Опубликовано: 07.12.1985

Авторы: Базарнов, Галеев

МПК: B23Q 35/00, B24B 19/14

Метки: копировальное

...а стержень 18 проходит сквозьстяжку 17 и, вворачиваясь в резьбовое отверстие приспособления 1, стягивает (прижимает) копир, перемещаяего вместе с пинолями вдоль оси, иприспособление 1 (вместе с лопаткой)к базовым торцам гильзы 6. Все детали,служащие для установки, базированиякопира н лопатки и передачи им рабочего движения (вращения), кинематически связаны, например, с помощью,пальцев 13-16 и взаимодействующихс ними пазов на пинолях и копире между собой, что обеспечивает постоянство положения базовых поверхностейпри установках и сменах копира.Устройство работает следующим образом.При нижнем положении пальцев 13 сгильзами 6 и 7 и разведенных пинолях 10 и 11 опускают копир 5, заведя его своими установочными пазами20 на пальцы 13....
