Номер патента: 797412

Опубликовано: 23.11.1982

Авторы: Булкин, Хорошилов

МПК: G21C 1/14

Метки: исследовательский, реактор, ядерный

...может быть. установлен вертикальный экспериментальный канал, габаритные размеры которого в поперечномсечении соответствуют размерам и конфигурации ячейки активной зоны. 5В связи с тем, что уплотнительные. пробки 8, тепловыделяющие сборки 4 иблоки отражателя 5 взаимозаменяемы имогут быть установрены в любую ячей"ку, активная зона может быть измене фна по составу, размерам и конфигурации, в широком диапазоне в зависимости от задач и объема экспериментальных работ на реакторе.Для надежного отделения первого 15контура реактора от воды бассейна вуплотнительных пробках 8 предусмотрены.специальные проточки, образующиераспределительную полость, к которойпо трубопроводу 14 подается вода из2 оконтура противодавления 15, насос которого...

Номер патента: 803721

Опубликовано: 23.11.1982

Автор: Комаров

МПК: G21C 17/00

Метки: активная, гетерогенного, зона, модельная, реактора, ядерного

...диаметр оболочки и шаг между твэлами обратно пропорциональны отношению натурной и модель ной плотностей замедлителя, а загрузка топлива и вес оболочки твэла рбратно пропорциональны квадрату указаьпюго отношения.На фиг. 1 изображена модельная активная зона, продольное сечение; на фиг. 2- она же, поперечное сечение; на фиг. 3 показано в увеличенном масштабе попереиное сечение твэла по активной части,Модельная активная зона гетероген ного ядерного .реактора содержит бак 1, твэлы 2, замедлитель 3, верхний и нижний дистанционирующие элементы 4 и 5.Каждый твэл имеет активную часть 6.Твэлы размещены в активной зоне с ша гом 7. Твэлы содержат топливо 8, оболочку 9, газовую полость 10 и разбавитель 11, В качестве разбавителя...

Номер патента: 1001187

Опубликовано: 28.02.1983

Авторы: Булынин, Кудрявцев

МПК: G21C 9/00

Метки: аварии, атомной, локализации, электростанции

...сбора конденса динена с герметичной оболоцко торой размещены реактор и обо ние первого контура. На чертеже представлена сх ройства. Устройство содержит гермет оболочку 1, в которой раэмеще тор и оборудование пвввого ци онного контура 2, емкость 3 с дающей жидкостью, парожидкост жектор 4, состоящий иэ парово ла 5 и камеры 6 смешения, бак сбора конденсата, верхняя часверхня а соев ко удоваа устную ны реакркуляци"охлажной инго сол7 для ть 8 ко 1Изобретение относитэнергетике. бъединение нЭнергиА".- ф с ссФормула изобретения витель Я. Шме ед Ж.Кастелев Соедактор Я, Огар Т Корректор " Демчик Заказ 425 9ВНИ ТиражИПИ Госупо делам5, Москв Подписноеенного комитета СССРетений и открытийРаушская наб., д,рст эо ал 11 ПП ужгород, ул. Проектная, 4 ен...

Номер патента: 1006853

Опубликовано: 23.03.1983

Авторы: Аладьин, Горбатых, Жакежанов, Милославская

МПК: F16L 59/12, G21C 11/08

Метки: изоляции, крепления, средство, тепловой

...с высокой температуройк теплоизолируемой поверхности,а место сварки, кроме этого значительно ослабляет эти места при динамических нагрузках, происходящих 1 Звнутри корпуса,Цельнь изобретения является повы" шение эксплуатационной надежности.Эта цель достигается тем, что, в ф средстве для крепления тепловой изоля ции на внутренних поверхностях корпусов высокого давления, преимущественно газоохлаждаемых, содержащем элементы крепления из отдельных стерж.4 ней, отогнутых на одном конце, и шай" бу, на последней выполнены продоль" ные канавки под вставляемые в них отогнутые концы отдельных элементов крепления, при этом шайба по перимет- ур ру прикреплена к теплоизолируемой поверхности,а элементы крепления напротивоположном конце...

Номер патента: 470221

Опубликовано: 07.04.1983

Авторы: Артемьев, Батюков, Фадеев

МПК: G21C 19/10

Метки: барабан, пакетов, реактора, ядерного

...пакеты активной зоны реактора при повороте барабана вокруг своей оси. Недостатками известного. барабана являются сложная технология перегрузки пакетов ядерного реактора и слож- ;р ная конструкция привода для поворота барабана и подведения пакетов под проходки для перегрузки.Цель изобретения - упрощение технологии перегрузки и конструкции при 25 вода,Поставленная цель достигается эа счет того, что проходки в крышке барабана установлены на пересечениях траекторий перемещения захвата механизма передачи пакетов и центров гнезд каждого ряда, а гнезда в рядах размещены так, что при совмещении с проходками совпадают одновременно по одному гнезду иэ каждого ряда. На фиг.1 показан предложенный ба рабан, продольный разрез; на фиг.2 поперечный...

Номер патента: 1010141

Опубликовано: 07.04.1983

Авторы: Дмитриев, Задорин, Коновалова, Корегин, Харламов

МПК: G21C 13/00

Метки: внутренней, оборудования, панель, поверхности, теплоизоляции, энергетического

...к верхнему ряду блоков и свободно перекрывают нижний рядблоков, при этом торцовое соединениеблоков выполнено с уступом,На фиг. 1 представлено аксонометрическое изображение фрагмента панелитеплоизоляции; на фиг. 2 - сечениеЛ-А на фиг, 1; на фиг, 3 - сечениеБ-Б на фиг. 1,Основной теплоизоляционный блок1, выполненный из стального кожуха552, примыкает вплотную к лайнеру 3.Пространство в кожухе заполнено множеством фэльги 4. С целью дистанцио 412нирования листы фольги выполненыпрофилированными. Прослойки 5 между листами фольги в процессе работы заполняются газом и являются теплоизоляционным слоем, Кожух со стороны лайнера имеет отогнутые края 6 в виде лап с отверстиями в них. Два таких ряда основных блоков навешиваются на заранее...

Номер патента: 708830

Опубликовано: 07.04.1983

Авторы: Васильченко, Демин, Маевский, Шмелев

МПК: G21C 3/34

Метки: реактора, сборка, топливная, ядерного

...в полости,образованной защитной трубой блоказащитных труб и верхней концевой частью топливной сборки, воздействуетна верхнюю концевую часть топливнойсборки, а через нее на направляющиеканалы, что может привести к потереустойчивости направляющих каналов.другим недостатком такой конструкции З 5сборки является отсутствие возможности замера дефектных тепловыделяющихэлементов новыми ТВ элвментами,Цель изобретения - повышение надежности сборки за счет предохранения направляющих каналов от перепада давления при разрыве главного цир,куляционного трубопровода.Поставленная цель достигается тем,что верхняя концевая часть выполнена 45подвижной и съемной относительно направлящцих каналов. На фиг.1 показана топливнаясборка; на фиг.2верхняя...

Номер патента: 784570

Опубликовано: 07.04.1983

Авторы: Вихорев, Денисов, Кирилюк

МПК: G21C 3/30

Метки: верхняя, деталь, концевая, сборки, топливной

...верхняя концеваядеталь топливной сборки, состоящаяиз головки топливной сборки, выполненной в виде стакана, защитныхтрубок органов регулирования 2 ,Недостатком такой топливной сборкиявляется сложностУ центрирования топливной сборки в плане, что может при-З 5вести к тому, что органы регулирования не попадут в соответствующие каналы направляющей трубы верхней нажимной решетки при подъеме их иэ актив.ной эоны с помощью приводов органов 40регулирования, в результате чегоядерный реактор не будет выведен намощность.Целью изобретения является упрощение .центрирования топливной сборки 45в плайе. Поставленная цель достигается тей, что на головке топливной сборки параллельно вертикальной оси сборки закреплены по меньшей мере две центрирующие...

Номер патента: 940594

Опубликовано: 23.04.1983

Авторы: Андронова, Боровик, Буренко, Гусаров, Жернов, Каленский, Рыжов, Соколов

МПК: G21C 17/00

Метки: нейтронного, потока, реактора, ядерного

...И с:забжЕНЬ ВХОЛамц, ЧИСЛО которых рано количеству каналов, При 4 этом к входам первой схемы ИЛИ и первого мажоритарного элемента подключены выходы пороговых схем по уровнюНЕЙТРОННОГО ПОТОКа ЛИ ац сс )ОН с И СТОЧНИ ка всех каналов,соот зстствую;:зеачаэО лу диапазона, выход первого мажоритарного элемента поклю 1 с. к о Ному из входов второй схемы зЛИ, сторон вход которой соя)и нец 1(зрез первую схему И с выходом .ервой схс:мы ИЛИ, а друГОй ВХОД ГЕРН(й СХЕМЬ) И соели:Сц с вы 55 хОДОм Второй схемы ИЛИ, полк.)зюсзенним к первому входу второй схемы и, выход которой является выходом управляюще- ГО СИ Гнапа ЛИацаз Ос) ИСТОЧНИК с р К входам 1 зт(;розо мажоритарного элемента 60 йодкл 1чен 4 выходы псроговых схем по уровню нейтроцного потока...

Номер патента: 463376

Опубликовано: 23.04.1983

Авторы: Васягина, Живов, Переяславцев, Сухенко, Шоцкий

МПК: G21C 13/08

Метки: защитная, оболочка, реактора, ядерного

...начальные сжимающие напряжения в бетоне уменьшаются и максимальному давлению внутри оболочки соответствует предельное состояние, предшествующее раскрытию трещин в бетоне стенки. Погрешности в прогнозировании максимального давления в аварийной ситуации в сочетании с факторами, нарушающими предельное равновесие, могут вызвать раскрытие сквозных трещин в бетоне.Цель изобретения - обеспечение надежной герметизации реактора при возрастании избыточного давления в оболочке.Поставленная цель достигается благодаря тому, что защитная оболочка выполнена двухслойной, причем поверхность внутреннего слоя состоит из участков цилиндрических поверхностей постоянной кривизны, опирающихся на наружный слой в углах призмы по всей высоте.На фиг. 1 и 2...

Номер патента: 550039

Опубликовано: 07.05.1983

Авторы: Бойко, Крупкина, Скаткин

МПК: G21C 17/10

Метки: измеритель, периода, реактора, ядерного

...измерения на всех стадиях работы ядерного реактора, приэтом не требует циклического набора, отсчета и сброса информации.Это дает. возможность повысить .безопасность управления реактором иполучить в любой момент времени данные об изменении периода реактора. ВЫКИПИ Заказ 6300/1 Тираж 427 Подписное филиал ППП "Патент", ог. Ужгород, ул. Провкфная,4 Изобретение относится к измери= телям периода ядерного реактора и может быть использовано в аппаратуре системы управления и защиты реактора., Известен измеритель периода ядерного реактора, содержащий последовательно соединенные логарифмический и дифференцирующий усилители (11.Недостатками этого измерителя являются невысокая точность и уз-. 10 кий диапазон измерений.Известен цифровой периодомер,...

Номер патента: 525371

Опубликовано: 15.05.1983

Авторы: Боровик, Рыжов, Якушев

МПК: G21C 17/10

Метки: защиты, периода, превышению, реактора, ядерного

...схему раэбаланса 7 с одним 55из входов схемы сравнения 8, другойвход которой подключен к выходу запоминающего устройстна,ется линейно, а на выходе дифференцирующего усилителя 3 устанавливается постоянный потенциал, сигналпериода Т, При превышении сигналаРнад заданной устанонкой пороговоеустройство 4 формирует предупредительный сигнал преньааения по периоду,который упранляет нормально замкнутым ключом 5. В исходном состоянии,когда отсутствует предупредительный сигнал превышения, сигналр с выхода логарифмического усилителя 2 через нормально замкнутый ключ 5 и запоминающее устройствоб поступает на первый вход схемысравнения 8, а через схему разбаланса 7, которая уменьшает сигналРна величину ЬР, - на второй входсхемы сравнения 8. В этом...

Номер патента: 820485

Опубликовано: 30.05.1983

Авторы: Аристова, Грачев, Исаев, Клочков, Овчинников

МПК: G21C 17/06

Метки: облучательное

...не менее трехи они равномерно распределены по сечению трубы центрального элемента.Внутри центрального элемента размещена часть штока 10, к которому прикреплены дистанционирующие ребранижние 11 и верхние 12, размещенныепо высоте стержня в двух сечениях,Верхние дистанционирующие ребра размещены напротив продольных окон 9центрального элемента 8., причем прирасположении образцов в крайнем нижнем положении верхняя грань окна расположена на уровне верхней граниребер 12. Нижние дистанционирующиеребра расположены на части штока 10,выступающей из центрального элемента8. Размер высоты ребер 11 и 12 равенрасстоянию от поверхности стержнядо внутренней поверхности разделителяпотока. Поверхность ребер, обращенная к разделителю потока, выполнена .по...

Номер патента: 936733

Опубликовано: 07.06.1983

Авторы: Гвердцители, Каландаришвили, Кучухидзе

МПК: G21C 17/06

Метки: выгорания, топлива

...инертнымгазом, например гелием, под давлением5-6 торр и герметизируется. Нагреватель размещен в зоне 7 испарения, аустройство контроля температур в зоне 8,Устройство работает следующим образом.До выхода реактора на мощность спомощью нагревателя 12 по высоте тепловой трубы выставляется изотермичес.кая эона 8, которая контролируется спомощью устройства 13 контроля температуры, при этом давление неконденсирующегося газа (ксенона и криптона)в тепловыделяющем элементе будет соответствовать давлению теплоносителяв изотермической зоне, которое определяется по известной зависимостиВ0 ДР=А" - 7Тгде Р - давление насыщенных паровтеплоносителя;Т - температура в иэотермической зоне; .А,В - постоянные коэффициенты,зависящие от вида...

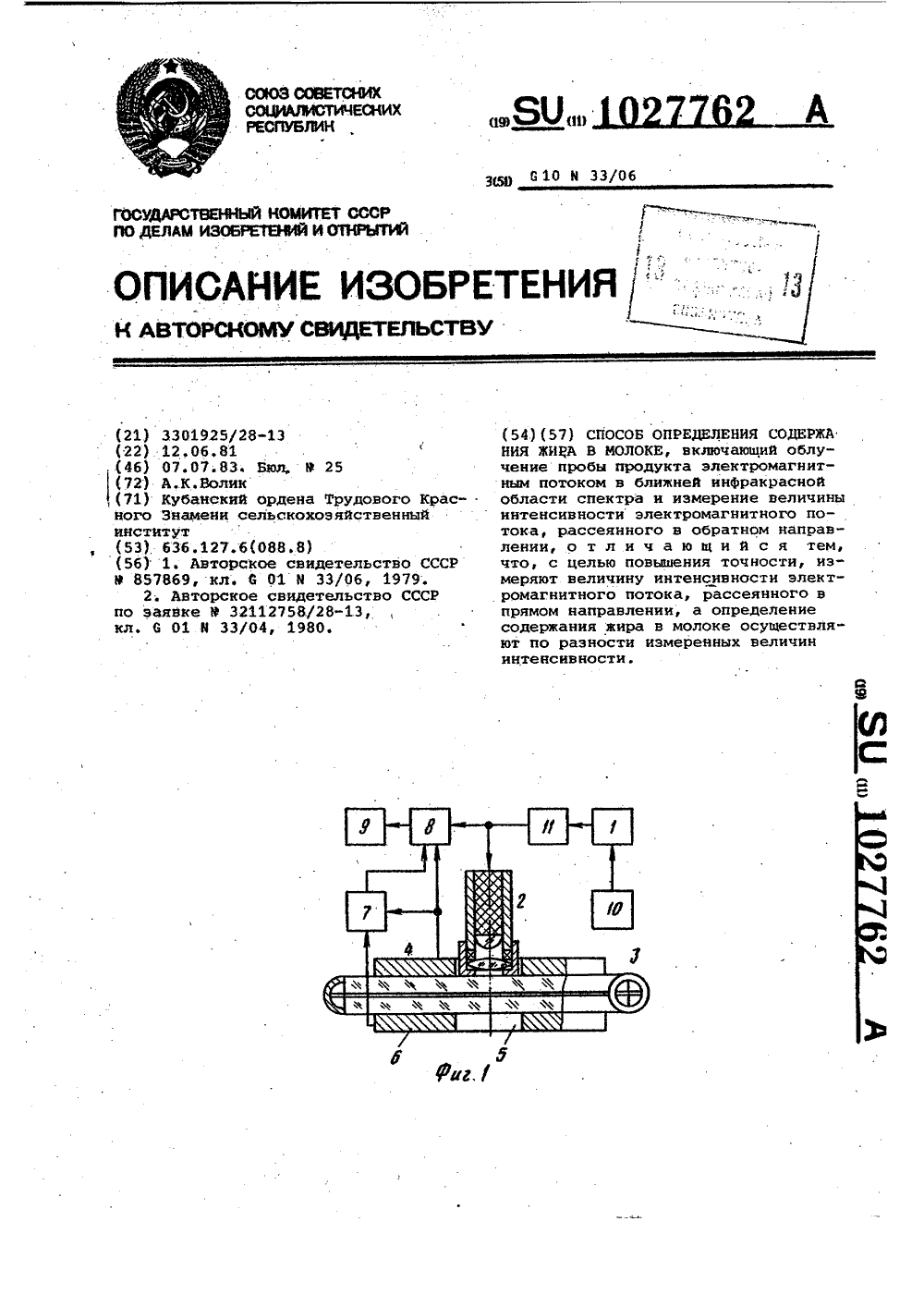

Номер патента: 1027762

Опубликовано: 07.07.1983

Автор: Волик

МПК: G21C 3/06

Метки: жира, молоке, содержания

...рассеянного в прямом направлении вместопрямопрошедшего позволяет исклю-.чить влияние на результат измерения колебаний концентрации нежировых компонентов молока, проводить анализы в пробах Молока, консервированных хромпиком(К Сг ,) .Это связано с тем, что индикатриса рассеяния для микрочастиц, возникших после консервации, аналогична индикатрисе рассеяния для белка фиг. 20) и имеет симметрич-. ный вид, а для жира сильно вытя нута вперед по ходу излучения. Поэтому в данном споСобе интенсивности потока рассеяния для белка и микрочастиц в прямом и обратном направлениях взаимно компенсируют 15 друг. друга.Способ может быть реализован с помощью устройства, состоящего из кварцевого генератора 1 с частотой колебаний, например, 100 кГц, моду...

Номер патента: 865023

Опубликовано: 30.07.1983

Автор: Шурин

МПК: G21C 13/10

Метки: конденсации, пара

...также. способ конденсации пара, сбрасываемого предохранительными устройствами первого контура ядерных энергетических установок, путем подачи пара под уровень жидкости в барботере при изменении давления в паровой полости последнего, последую щего охлаждения и конденсации(2 .Однако при указанном способе конденсации пара возникают значительные, динамические нагрузки на конструкцию барботера и, как следствие, вибрация что может привести к его разрушению и загрязнению окружающей среды (в рассматриваемом случае - радионуклидами ). Это обусловлено тем, что жидкий теплоноситель (в известном случае - вода ) в барботере не догрет до насыщения или переоклажден по,отношению к давлению в нем (ввиду при сутствия в паровой полости...

Номер патента: 816302

Опубликовано: 30.07.1983

Авторы: Гвердцители, Каландаришвили, Кучухидзе, Чилингаришвили

МПК: G21C 3/02

Метки: тепловыделяющий, элемент

...между дву"мя Фланцами, один из которых выполнен подвижным и через шток соединенс устройством для измерения перемещения пиролитического графита вдольС-оси.На чертеже изображен общий вид опи"сываемого тепловыделяющего элементав разрезе.Тепловыделяющий элемент содержиттепловыделяюц 1 ую сборку 1, оболочку 2, концевые 3 и дистанционирующие 4детали, пиролитический графит 5, помещенный между неподвижным фланцем 6 2и подвижным Фланцем 7, соединенным с сильфоном 8 и со штоком 9, и измерительный блок 10.При работе реактора по мере выгорания ядерного топлива пропорционально растет количество выделяемых продуктов деленияцезия и рубидия ), ко" торые, диффундируя в топливе, попадают в объем графитовой матрицы и ин" теркалируются в последней,...

Номер патента: 828889

Опубликовано: 30.07.1983

Авторы: Гвердцители, Каландаришвили, Кучухидзе

МПК: G21C 17/06

Метки: выгорания, топлива, ядерного

...способ определения выгорания ядерного топлива 1 3.Недостатками известного способа являются отсутствие возможности не прерывного контроля выгорания ядерного топлива, технологические и конструкционные трудности осуществления.Известен способ контроля выгорания 1 ядерного топлива, включающий измерение количества выделяющихся осколков деления с помощью чувствительного элемента, помещенного в тепловыделяющий элемент при облучении его в реакто" ре 121. Целью изобретения является упрощение измерений и повышение оперативности контроля.Цель достигается тем, что в спосо-бе контроля выгорания ядерного топлива, включающем измерение количества выделяющихся осколков деления с помощью чувствительного элемента, помещенного в...

Номер патента: 898886

Опубликовано: 07.08.1983

Авторы: Аверьянов, Залетных, Клочков, Куприенко, Цыканов

МПК: G21C 17/06

Метки: испытания, реакторе, тепловыделяющих, элементов, ядерном

...большой весв единицах реактивности. Поэтому перемещение экрана в активную зону или 35из нее не всегда допустимо, например,когда перемещение экрана, компенси"руемое органами СУЗ реактора, вызывает значительные изменения в режимах1 раьоты штатных и опытных топливныхсборок.Целью изобретения является улуч"шение Физических характеристик устройства за счет уменьшения отрица"тельного влияния его на динамическиехарактеристики реактора при циклировании мощности испытуемых тепловыделяющих Элементов.Это достигается благодаря тому,что в устройстве для испытания тепловыделяющих элементов в ядерном ре 50акторе, содержащем экран-поглотитель и систему перемещения тепловыделяющей сборки, экран-поглотитель уста,". новлен неподвижно на части периметра...

Номер патента: 1036256

Опубликовано: 15.08.1983

Автор: Робер

МПК: G21C 13/02

Метки: крепления, опорное, системы, теплоносителя, циркуляции

...плоскости по разные стороны каждого из парогенераторов, а каждая опорная цайфа, закрепленная. на корпусе, имеет осевое сквозное отверстие для пропуска трубопровода.На фиг. 1 представлена предлагаемая опорная конструкция и система корпус-парогенератор, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - .разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - выступающий, элемент, приваренный к корпусу, осе вой разрез (в увеличенном масштабе); на фиг. б - выступакюций элемент, по- перечный разрез.Устройство содержит корпус 1 реактора, соединенный с двумя парогенераторами 2 с помощью очень коротких патрубков 3, а также насосы 4 первичной циркуляции, которые закреплены под водяными рубашками 5 парогенераторов 2....

Номер патента: 1040527

Опубликовано: 07.09.1983

Автор: Сивоконь

МПК: G21C 7/22

Метки: газовый, канале, орган, петлевом, реактора, энерговыделения, ядерного

...прочности компенсируется сниженчем величины максимального давлениягаза-поглотителя, которое необходимо длядостижения заданного диапазона"регулиерования, за счет повышения эффективности органа. Поэтому надежность не ухуд31040527 4 шается. Кроме того вьр го, выполнение про 94 я, боты газового органа при периодическоме Г 4спирали четырехугольным уменьшает нЪ- повьпцении и снижении давления (а такравномерность аксиального энергорасцрие- же в стационарном режиме, когда не деления впетлевом канале за счет более большие колебания давления создает спеРавномерного распределения газа-поглоти- циальная газод;увка) в органе происходит , теля в профиле и позволяет уменьшитьобновление газа-поглотителя. По трубке эту неравномерность путем...

Номер патента: 1040528

Опубликовано: 07.09.1983

Авторы: Башилов, Булынин, Бутареев, Камский, Кудрявцев

МПК: G21C 9/00

Метки: аварии, атомной, локализации, электростанции

...сообщена с бассейном,25охлаждающей жидкости, а диффузор с пусковой емкостью 23 .Однако в данной системе в качествеемкости ддя сбора конденсата используется весь объем герметичной оболочки,что расширяет зону действия аварии иприводит к значительным затратам приликвидации последствий аварии,Пель изобретения - повышение надежности работы устройства,Поставленная цель достигается тем,что под оболочкой выполнены герметичныйколлектор, сообщенный с паровым сопломинжектора и автономные боксы для однойиди нескольких циркуляционньж петель,сообщенные с коллектором посредствомобратных кдапанов,Кроме того, пусковая емкость снабжена дублирующими пагрубками слива конденсата, причем патрубки слива выведеныв различные боксы,4На фиг. 1 показано устройство...

Номер патента: 719348

Опубликовано: 15.09.1983

Авторы: Груздева, Пушкин, Шермаков

МПК: G21C 17/06

Метки: герметичности, непрерывного, парогенератора

...детекторы 1проводов большого диаметра (диаметр 6 и 2 гамма-излучения; окруженные с" паропровода второго контура АЗС обыч- боков защитой 3 и 4 и снабженныеносоставляет 400-600 мм) вероятностьпоглотителями 5 и 6, схемы 7 и 8 ре" "еФЙ:ъ"рацйй"йротйвойоложйо разлетаю- гистрации, входы которых соединенышихся аннигиляцйонных гаЯ 3 а-квайтоз" - в ,с вйходамй соответствующих детектомала (обратнопропорциональна радиу- Я ров, и схему 9 сравнения, входы которой связаны с выходами схем 7 и 8,а также байпасную трубу, вход и выход которой подсоединены к линиипродувки реактора. Детектор 1 размещен вблизи трубы 10 байпасной линии, а детектор 2 - вблизи трубы паропровода второго контура. Поглотитель 5 размещен между детектором 1и трубой 10, а...

Номер патента: 658993

Опубликовано: 15.09.1983

Авторы: Гверцители, Каландаришвили, Кривоносов, Кучухидзе, Мсхалая

МПК: G21C 7/06

Метки: нейтронного, потока

...а Не " высокой стоимостью.Известно устройство для изменения нейтронного потока в ядерном реакторе, содержащее полость, заполненную нейтроно-поглощающим веществом, соединенную с балластной емкостью, и средства для изменения температуры вещества.Целью изобретения является рас- З 5 ширение диапазона изменения нейтронного потока.Цель достигается тем, что в полости размещен адсорбент нейтронопоглощающего вещества и средства для 46 изменения температуры адсорбента.Кроме того, адсорбент выполнен из пиролитического графита. На чертеже изображено предлагаемое устройство для изменения нейтронного потока,В полости 1 вокруг испытываемогоприбора 2 размещен блок 3 из матрицы слоистого соединения (например,пиролитического граФита)....

Номер патента: 658992

Опубликовано: 23.09.1983

Авторы: Гвердцители, Каландаришвили, Кривоносов, Мсхалая

МПК: G21C 7/06

Метки: активной, зоны, канале, реактора, тепловыделения, ядерного

...газообразным веществом, и систему, обеспечивающую изменение концентрации нейтро;нопоглощающего вещества. 30Недостатком этого устройства является сложность системы управления,требующей надежных уплотнений запорно-регулирующей арматуры, переключакщих насосов, средств очистки газа, З 5:от.продуктов ядерной реакции снейтронами. Кроме того, применениев качестве поглощающего газа,. напри-мер, 108 осложняется его токсичностью, а Лье - дорогостоимостью,Бель изобретения - повышениенадежности и эффективности регулирования тепловыделения в канале.Эта цель достигается тем, чтовнутри оболочки, вобласти активнойзоны, размещен блок из нейтронопрозрачного вещества, например пиролитического графита с кристаллографической осью С, параллельной...

Номер патента: 1054834

Опубликовано: 15.11.1983

Автор: Далибор

МПК: G21C 13/10

Метки: аварии, атомных, ограничения, последствий, электростанциях

...барботажные конденсаторы соединены с активной спринклерной установкой.Пассивные спринклерные распылители направлены под углом вверх в сторону бар ботажных конденсаторов.На чертеже изображена система ограничения последствий аварий на атомных электростанциях, размещенная в герметично-плотной оболочке 1, ограничивающей помещение выброса воздуха 2, в котором расположен реактор 3. Посредством кана 30 35 40 45 50 55 5 10 15 20 25 ла 4 состоящего из горизонтальной коридорной части и вертикальной шахтной части, помещение выброса воздуха 2 соединено с герметичным помещением локализации давления 5. В шахтной части канала 4 расположен барботажный конденсатор, состоящий из заполненных водой горизонтальных лотков 6, над которыми находится наклонный...

Номер патента: 1056277

Опубликовано: 23.11.1983

Авторы: Боровик, Жернов, Хмелинин

МПК: G21C 17/14

Метки: измеритель, периода, реактора, ядерного

...входу "Вычитание" реверсивного счетчика, выходы разрядов которого соединены с управляющими входами преобразователя код - частота и регистратором (2) .Недостатком известного устройства является большое время установ 35 40 ления показаний в области малых частот, обусловленное необходимостьюнакопления определенного числа импульсов, что не позволяет контролировать период разгона ядерного реактора при низких уровнях мощности,45 Целью изобретения является повышение эффективности путем уменьшения времени установления показаний в области малых частот,Поставленная цель достигается тем, что в измеритель периода ядер 50 ного реактора, содержащий усилительФормирователь, реверсивный счетчик,преобразователь код - частота, ре гистратор, блок...

Номер патента: 625479

Опубликовано: 07.12.1983

Авторы: Мерзликин, Потоловский, Селиванов, Сергеев, Шарыпин

МПК: G21C 1/16

Метки: реактор, ядерный

...трубогроводов,с чем связаны повышенная вероятность разгерметизациипервого контура и сложность локализации возможной аварии, что затрудняет использование такой конструкцииреактора в устайовках теплоснабжения,например атомных котельных.Целью изобретения является повышение эксплуатационной надежности реактора.Это достигается тем, что рабочиеканалы первого контура выполнены ввиде автономных модулей, внутри каждого иэ которых организован контурестественной циркуляции теплоносителя, причем модули объединены в группы, имеюцие общув систему компенса-цин изменения объема теплоносителя.На чертеже схематически изображен разрез реактора.Рабочие каналь; 1 расположены в графитовой кладке или баке с водой замедлителе 2. Рабочий канал 1...

Номер патента: 343627

Опубликовано: 07.12.1983

Авторы: Демин, Емельянов, Ионайтис, Петрочук, Сурогина, Тераков

МПК: G21C 7/22

Метки: жидкостного, реактора, стержневого, ядерного

...радиоактивность вентиляционных ,40 систем, ввиду активации аргона,:содержащегося в прорывающемся в каналы регулирования воздуха. Цель изобретения - устранение нестабильности работы, значительное снижение количества воздуха, поступающего в канал регулирования и жидкости, выливающейся из канала.Для этого нижний наконечник стержня выполнен в виде усеченного конои- о да, создающего на выходе из щели между ним и каналом регулирования устойчивый кольцевой слой жидкости. Корпус регулятора расхода выполнен в виде концентричного полого цилиндра с перемещаемым внутри профилированным штоком, а в головке канала установлен газожидкостный клапан, с таким гидравлическим сопротивлением и весом золотника, что он впускает (выпускает) газ в необходимом...

Номер патента: 632250

Опубликовано: 07.12.1983

Авторы: Мерзликин, Потоловский, Селиванов, Сергеев, Шарыпин

МПК: G21C 3/30

Метки: атомной, канал, реактора, станции, теплоснабжения, технологический, ядерного

...в канал теплообменник, сборку тепловыделяющих элементов 2. 20При такой конструкции невозможно повторно использовать кбрпус канала и теплообменник, что значительно ухудшает технико-экономическиепоказатели установки. 25Целью изобретения является многократное использование корпуса каналаи встроенного теплообменника приэксплуатации установки.Поставленная цель достигаетсятем, что теплообменник закреплен нанижней стороне фланца канала, а сборка тепловыделяюцих элементов - нараздельной трубе с воэможностьюизвлечения ее из канала;На чертеже показан предложенныйканал реактора, продольный разрез. Канал состоит иэ корпуса 1 с фланцем 2,установленного в реакторе, встроенного теплообменника 3 с раз дающей 4 и сборной 5 камерами, выполненными...
