Устройство для стробирования сигналов считывания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

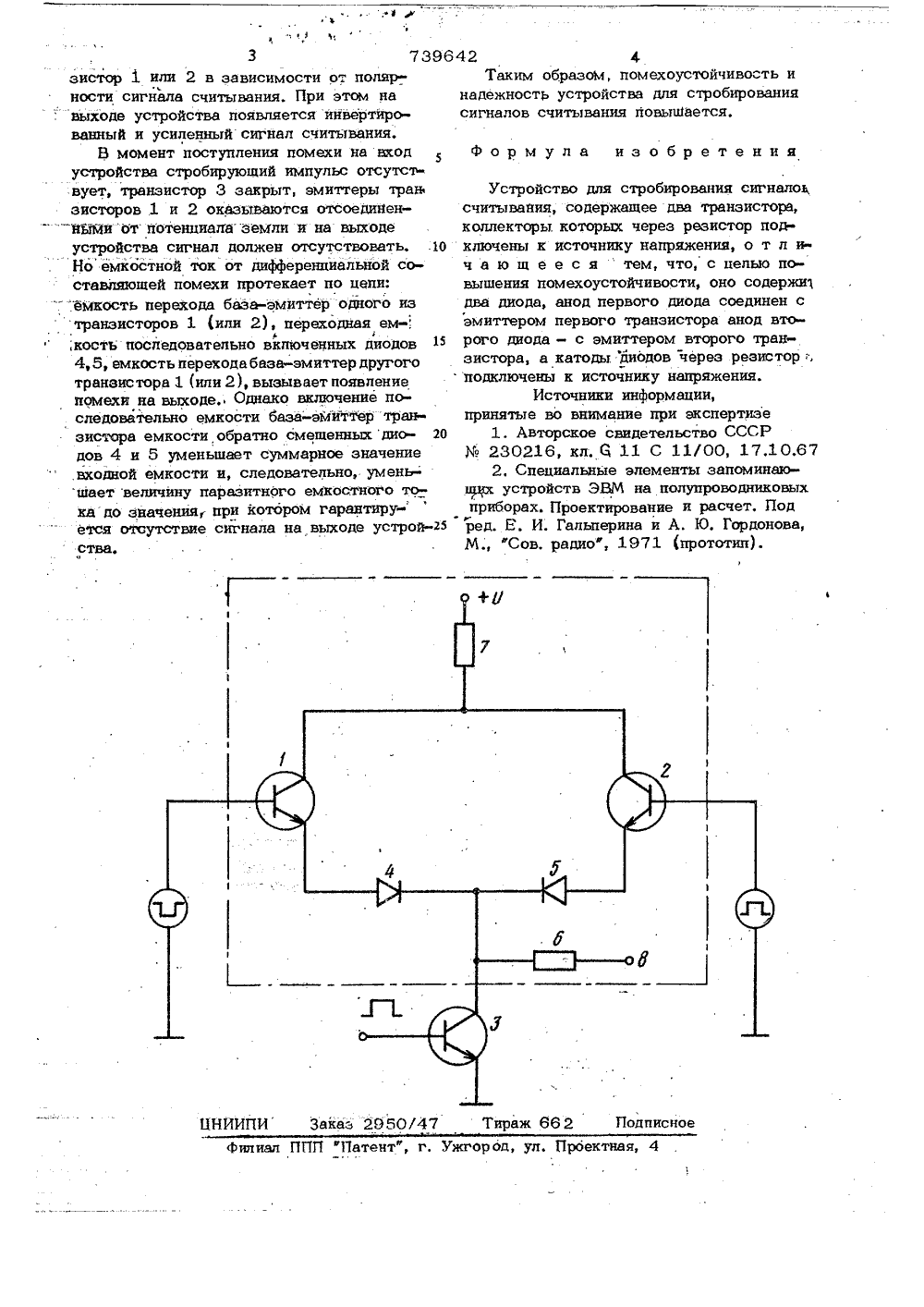

ЮФФ.О чЪ 44 1па )ФнНГ теи елн е фФаио.,в те тс Союз СоватсиикСоциалистическиеРеслублии ОП ИС 739642 ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М. Кд.011 С 7/00 с присоединением заявкиГасударственный комитет СССР(23) Приоритет Опубликовано 05,06.80. Бюллетень21 Дата опубликования описания 07,06,80 ао дедам изобретеиий и открытий(72) Авторы изобретения Г. Д, Тимофеев, Э. П, Твеленев и Л, В. Чулкина Государственное союзное конструкторско-технологическое бюро по проектированию счетных машин(54) УСТРОЙСТВО ДЛЯ СТРОБИРОВАНИЯ СИГНАЛОВ СЧИТЫЕфНИЯ Изобретение относится к области автоматики и вычислительной техники и, в частности к магнитным ЗУ.Известна схема временного стробирдва, ния, используемая в ЗУ для выделения сиг палов считывания на фоне помех 11 . В этой схеме стробирующий импульс подается на коллекторы транзисторов стробирующего каскада, что требует формирования мощного стробирующего импульса и значительного электронного оборудовании;Наиболее близким техническим решени ем к изобретению является устройство для стробированиясигналов считывания, содер жащее два транзистора, эмиттеры и коллы- торы которых через резисторы подключены к источнику напряжения 2.Недостатком известного устройства яв ляется низкая помехоустойчивость, обуоловленная тем,что при отсутствии стробиру е ющего импульса через емкость база-эмит тер транзистора протекает ток от дифферен циалЬной составляющей помехи, в результате чего на выходе стробирующего устройства появляется ложный сигнал.Целью изобретения является повышение помехоустойчивости устройства.Эта пель достигается тем, что устройство содержит два диода, анод первого диода соединен с эмиттером первого транзистора, анод второго диода - с эмиттером второго транзистора, а катоды диодов через резистор подключены к источнику на п ряжения,На чертеже представлено устройство для стробирования сигналов считывания.Оно содержит транзисторы 1-3, диоды 4, 5, резисторы 6, 7 и источник напряжения 8.Устройство работает следующим образом.В исходном состоянии транзисторы 1 и 2 закрыты. При одновременном поступле Нии сигнала считывания на базы транзисторов 1 и 2 и стробирующего импульса на базу транзистора 3 открывается транФУстройство для стробирования сигналоь,считывания, содержащее два транзистора,коллекторы которых через резистор подключены к источнику напряжения, о т л ич а ю щ е е с ятем, что, с целью повышения помехоустойчивости, оно содержидва диода, анод первого диода соединен сэмиттером первого транзистора анод второго диода - с эмиттером второго транзистора, а катоды диодов через резистор г,подключены к источнику напряжения.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 230216, кл. 6 11 С 11/00, 17,10,672, Специальные элементы запоминаюврх устройств ЗИМ на полупроводниковыхприборах. Проектирование и расчет, Подред. Е, И. Гальперина и А, Ю. Гордонова,М., Сов. радио", 1971 1 прототип).3 ЦНИИПИ Заказ 295 ираж 662 исно илиал ППП фПатент", г. Ужгород, ул. Проектная,3 739642 Фзистор 1 или 2 в зависимости о-. поляр- Таким образом, помехоустойчивость иности сигнала считывания. При этом на надежность устройства для стробированиявйходе устройства появляется инвертиро- сигналов считывания повышается,ванный и усиленный сигнал считывания.В момент поступления помехи на вход 5 ф о р м у л а и з о б р е т е н и яустройства стробирующий импульс отсутствует, транзистор 3 закрыт, эмиттеры транзисторов 1 и 2 оказываются отсоединен "нйми от йотенциапа земли и на выходеустройства сигнал должен отсутствовать 10Но емкостной ток от дифференциальной составляющей помехи протекает по цепи:;кость последовательно включенных диодов4,5, емкость перехода база-эмиттер другоготранзистора 1 (или 2), вызывает появлениепомехи на выходеОднако включение последовательно емкости база-эмиттер транзистора емкости обратно смещенных диодов 4 и 5 уменьшает суммарное значение.входной емкости и, следовательно, умень-шает величину паразитного емкостного токадо значения при котором гарантиру-ется отсутствие сигнала на выходе устрой ства.
СмотретьЗаявка
2442972, 06.01.1977
197 ГОСУДАРСТВЕННОЕ СОЮЗНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО ПРОЕКТИРОВАНИЮ СЧЕТНЫХ МАШИН И ОПЫТНЫЙ ЗАВОД
ТИМОФЕЕВ ГЕОРГИЙ ДЖАМАЙЛОВИЧ, ТВЕЛЕНЕВ ЭДУАРД ПАВЛОВИЧ, ЧУЛКИНА ЛЮДМИЛА ВЕНИАМИНОВНА
МПК / Метки
МПК: G11C 7/22
Метки: сигналов, стробирования, считывания
Опубликовано: 05.06.1980
Код ссылки
<a href="https://patents.su/2-739642-ustrojjstvo-dlya-strobirovaniya-signalov-schityvaniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для стробирования сигналов считывания</a>
