Формирователь тока для магнитного запоминающего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

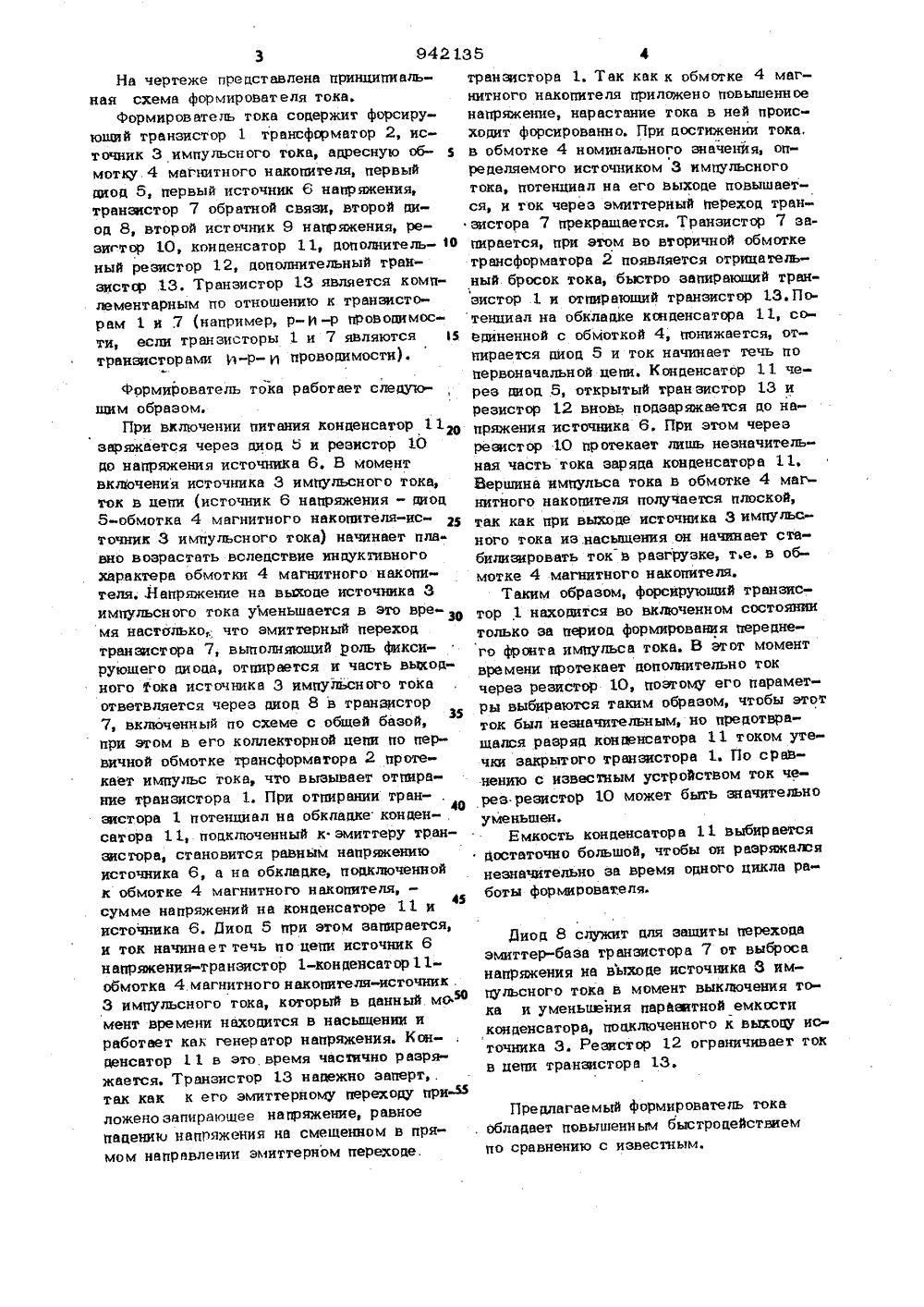

(54) ФОРМИРОВАТЕЛЬ ТОКА ДЛЯ МАГНИТНОГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА Изобретение относится к запоминающим устройствам и может быть применено для возбуждения токов в обмотках магнитных запомнншсецих устройств.По основному авт. св.640366 известен формирователь тока для магнитного запоминающего устройства, содержащий источник импульсного тока, подключенный к адресной обмотке магнитного накопите-, ля, концы которой через соответствующие диоды:соединенй с коллектором формирующего транзистора и эмиттером транжстора обратной связи, а коллекторы транзисторов подключены к источникам напря-, жения непосредственно и через первичную обмотку трансформатора, вторичная обмотка которого подключена к базе и змиттеру форсирующего транзистора, резистор, конденсатор, одна обкладка которого под ключена к точке соединения одного из диодов и адресной обмотки магнитного како пителя, другая - к точке соединения амиттера форсирующего транзистора и вывода 2резистора, другой вывод которого подкаочен к шине нулевого потенциала и источни ку импульсного тока 1.Недостатком известного фо рмирователя тока является низкое быстродействие, вызванное тем, что конденсатор заряжается через режстор по экспонендиальному закону, что при высокой частоте повторения импульсов тока приводит к зависимости напряжения на конденсаторе от частоты. Эта зависимость в свою очередь цзиводит к изменению длительности переднего фронта импульсов тока.Бель изобретения - повышение быстродействия формирователя тока.Поставленная цепль достигается тем, что в формирователь тока для магнитного запоминающего устройства введены дополнительные режстор и транжстор, коллектор которого через дополнительный .ре , жстор подкаочен к шине нулевого петен циала, а эмиттер и . база соединены с одноименными электродами форсирующего транжстара.942 135 фтранзистора 1, Так как к обмотке 4 магнитного накопителя приложено повышенное у- напряжение, нарастание тока в ней происс- ходит форсированно. При достижении тока.з в обмотке 4 номинального значенйя, определяемого источником 3 импульсноготока, потенциал на его выходе повышается, и ток через эмиттерный переход транзистора 7 прекращается. Транзистор 7 за - 30 пирается, при этом во вторичной обмоткетрансформатора 2 появляется отрицательп- ный бросок тока, быстро запирающий транзистор 1 и отпирающий транзистор 13. Поос- тенциал на обкладке ксяденсатора 1 1, со 15 здиненной с обмоткой 4, понижается, отпирается пиод 5 и ток начинает течь попервоначальной цепи. Конденсатор 11 через диод 5, открытый транзистор 13 ирезистор 12 вновь подзаряжается до на пряжения источника 6, При этом черезрезистор 10 протекает лишь незначительная часть тока заряда конденсатора 11.Вершина импульса тока в обмотке 4 магнитного накопителя получается плоской,25 так как при выходе источника 3 импульс ла- ного тока из.насыщения он начинает стабилизировать ток в разгрузке, те. в обматке 4 магнитного накопителя.3 Таким образом, форсирующий транзисЗа тор 1 нахорится во включенном состояниитолько за период формирования переднего фронта импульса тока. В этот моментвремени протекает дополнительно токчерез резистор 10, поэтому его парамет 3ры выбираются таким образом, чтобы этотток был незначительным, но предотврашался разряд конденсатора 11 током утечки закрытого транзистора 1. По сравнению с известным устройством ток че4 й рез резистор 10 может быть значительноуменьшен.анЕмкость конденсатора 11 выбираетсядостаточно большой, чтобы он разряжалсянезначительно за время одного цикла работы формирователя. На чертеже представлена принципиальная схема формирователя тока.формирователь тока содержит форсирюший транзистор 1 трансформатор 2, иточник 3 импульсного тока, адресную обмотку. 4 магнитного накопителя, первыйдиод 5, первый источник 6 напряжения,транзистор 7 обратной связи, второй диод 8, второй источник 9 напряжения, ревиктор 10, конденсатор 11, дополнительный резистор 12, дополнительный транзистор .13, Транзистор 13 является комлементарным по отношению к транзисторам 1 и 7 (например, р-И-р проводимти, если транзисторы 1 и 7 являютсятранзисторами И-р- и проводимости).формирователь тока работает слепукгщим образом,При включении питания конденсаторзаряжается через диод 5 и резистор 10до напряжения источника 6, В моментвключения источника 3 импульсного токток в цепи (источник 6 напряжения - ди5-обмотка 4 магнитного накопителя-источник 3 импульсного тока) начинает пвно возрастать вследствие индуктивногохарактера обмотки 4 магнитного накопителяНапряжение на выходе источникаимпульсного тока уменьшается в это врмя настолько что эмиттерный переходтранзистора 7, выполняющий роль фиксирующего пиопа, отпирается и часть выхного Фока источника 3 импульсного токответвляется через диод 8 в транзистор7, включенный по схеме с общей базой,при этом в его коллекторной цепи по певичной обмотке трансформатора 2 протекает импульс тока, что вызывает отпирние транзистора 1. При отпирании транзистора 1 потенциал на обкладке конденсатора 11, подключенный к эмиттеру трзистора, становится равным напряжениюисточника 6, а на обкладке, цодключеннк обмотке 4 магнитного накопителя,сумме напряжений на конденсаторе 11 и45источника 6. Диоп 5 при этом запирается,и ток начинает течь по цепи источник 6напряжения-транзистор 1-конденсатор 11 обмотка 4 магнитного накопителя-источник .3 импульсного тока, который в данный маамент времени находится в насыщении иработает как генератор напряжения. Конденсатор 11 в это. время частично разря;жается. Транзистор 13 надежно заперт,.так как к его эмиттерному переходу при-ложено запирающее напряжение, равноепадению напряжения на смещенном в прямом направлении эмиттерном переходе,Диод 8 служит для зашиты перехода эмиттер-база транзистора 7 от выброса напряжения на выходе источника 3 импульсного тока в момент выключения т ка и уменьцения парамтной емкости конденсатора, подключенного к выходу источника 3. Резистор 12 ограничивает ток в цепи транзистора 13. Предлагаемый формирователь токаобладает повышенн ым быстродействиемпо сравнению с известным.5 942135 6ф о р м у л а и э о б р е т е н и я тор подключен к щине нулевого потенциала, а эмиттер и база соединены с одноформирователь тока для магнитного именными электродами форсиРующего транзапоминакицего устройства по авт. св. зистора.ъМ 640366, о т л и ч а ю ш и й с я 5 Источники информации,тем, что, с целью повышения быстродей- принятые во внимание при экспертизе ствия формирователя, он содержит допол. Авторское свидетельство СССР нительные резистор и транзистор, колик- М 640366, кл. 9 11 С 7(00, 1977 тор которого через дополнительный резис- . (прототип. Составитель В; РудаковРедактор М, Голаковски Текред Т. Иаточка . орректор А фере Тираж 622енного комитета СССРий и открытий35, Рвушская наб., д, 4 каз 4851(45ВНИИПИ Государств по делам изобретен113035, Москва, Ж одписное филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3216487, 15.12.1980
ПРЕДПРИЯТИЕ ПЯ А-3327
ЛУГОВЦОВ ПАВЕЛ ИВАНОВИЧ, МИХЕЛЕВ ВИКТОР ВАСИЛЬЕВИЧ, САВКИН ВЛАДИМИР МИХАЙЛОВИЧ
МПК / Метки
МПК: G11C 7/22
Метки: запоминающего, магнитного, устройства, формирователь
Опубликовано: 07.07.1982
