G11C 5/02 — размещение элементов памяти, например в форме матриц
Накопитель для блоков памяти
Номер патента: 951388
Опубликовано: 15.08.1982
Автор: Острась
МПК: G11C 5/02
Метки: блоков, накопитель, памяти
...печатными платами установлена крепежная пластина 7,ферритовые сердечники 6, установленные на 2 оверхней и нижней поверхностях прокладок прошиты общим разрядным проводом 5, а соответствующие ферритовыесердечники 6, расположенные в основнойи дополнительной 2 коммутационных 25печатных платах, прошиты одноименнымиадресными проводами 4, соответственно в прямом 10 и в обратном 11 направлениях таким образом, что образуютсимметричные контура. ЗОНакопитель работает следующим образом,По адресным проводам 4 поступаютимпульсы полутоков, перемагничивающихферритовые сердечники 6, При считыва- знии в разрядных проводах 5 наводятсявыходные ЭДС, При записи по разряднымпроводам 5 поступают импульсы запрета, Диодные матрицы 3 обеспечиваютдешифрацию...
Блок считывания информации для магнитного запоминающего устройства
Номер патента: 953665
Опубликовано: 23.08.1982
МПК: G11C 5/02
Метки: блок, запоминающего, информации, магнитного, считывания, устройства
...6 устройства.Имеются осциллограмма 7 (см, фиг. 2)суммарного напряжения помехи и сигна.5па на входе 5, осциллограмма 8 индуктивной составляющей помехи, осциллограмма 9 медленно захватывающей составляющей помехи, осциллограмма 10 составляю- .щей помехи типа "пьедестал", осцилпограм.Ома 1 1 сигнала на выходе предварительного усилителя, осциллограмма 12 сигналана входе усилителя воспроизведенияУстройство работает следующим образом. 25При протекании тока по разрядной обмотке на входе 5 образуется напряжениепомехи, которое включает три компоненты, (см. фиг. 2); "пьедестал", представляющий собой установившееся значениепадения напряжения на сопротивпе 1 щи разрядной обмотки и на ключах выборки, индуктивную составляющую помехи, вызванную...
Способ изготовления матриц для запоминающих устройств на цилиндрических магнитных пленках
Номер патента: 964729
Опубликовано: 07.10.1982
Автор: Аревян
МПК: G11C 5/02
Метки: запоминающих, магнитных, матриц, пленках, устройств, цилиндрических
...перемещения иглы вверх прижимают ветви петли к игле ограничителями до захвата петли челноком и расширяют ветви петли до заданного размера.На фиг. 1-7 схематически показаны последовательные операции при изготов. лении матрицИзготовление матриц для запоминающих устройств на ЦМП в соответствии с предложенным способом осуществляется следующим образом.Между прижимной лапкой 1 и иголь" ной пластинкой 2 размещают ЦМП или технологические струны 3, зафиксированные на раме 4 перпендикулярно направлению прошивки. Игла 5 проводитверхний провод,б между Цйп или технологическими струнами 3 через игольную. пластину 2 и ограничители 7 и 8, рас" положенные под игольной пластиной 2, в крайнее нижнее положение, верхнее ушко иглы 5 натягивает петлю (фиг....
Трафарет для ориентации ферритовых сердечников
Номер патента: 980157
Опубликовано: 07.12.1982
Авторы: Василенко, Жигарев, Тарасюк, Чистяков
МПК: G11C 5/02
Метки: ориентации, сердечников, трафарет, ферритовых
...быть выполнено, например, иэ бериллиевой бронзы толщиной 0,2 мм.В основании 1 химическим травле- ,нием сформированы сквозные отверс980157 Формула изобретения Составитель В. Вакардактор Л. Пчелинская Техред А.Ач. Корректор А. Ферен Тираж б осударственного ко елам изобретений и Москва, У(-35, РаушПодписноета СССРытийнаб., д. 4/5 ми ВНИИПИ 113035 к лиал ППП "Патент , г. Ужгород, ул. Проектная,тия 2, контур которых на чертеже изображен волнистой линией.В отверстиях 2 основания 1 ориентирующие вставки 3 из светочувствительного стекла. Ориентирующие вставки 3 имеют такую же толщину, как и 5 основание 1 из бериллиевой бронзы, и закреплены в отверстиях 2 основания 1 при помощи связующего материала 4.Таким материалом может быть ме О талл или...
Запоминающее устройство
Номер патента: 989584
Опубликовано: 15.01.1983
Автор: Климас
МПК: G11C 11/34, G11C 11/40, G11C 5/02 ...
Метки: запоминающее
...9, вход 10 , дистанционного управления, второй нагруэочный резистор 11, положительную 25 шину 12 питания, третий нагрузочныйрезистор 13, переключающий транзистор14 и четвертый нагрузочный резистор 15. 30Устройство работает следующим образом. В исходнои состоянии все ячейки памяти выключены. Включение соответ35 ствующей ячейки памяти осуществляется путем подключения контактов 4 или 10 к шине 12. При подключениивхода 10 к шине 12 открывается транзистор 14, который, в свою очередь,10 открывает транзистор 3, поддерживающий открытым транзистор 14. Ячейка памяти включена до тех пор, пока не будет включенонапряжение питания или не будет включена другая ячейка 1, Эмиттерный45 ток транзистора 14 создает на резисторе 2 падение напряжения,...
Устройство для заполнения трафарета ферритовыми сердечниками
Номер патента: 991502
Опубликовано: 23.01.1983
Авторы: Беккер, Болунов, Петухов
МПК: G11C 5/02
Метки: заполнения, сердечниками, трафарета, ферритовыми
...раэмещенной на С-образном магнитопроводе с наконечниками, между которымиразмещена камера с трафаретом длязаполнения ферритовыми сердечниками,содержит электромагнит, генераторзвуковых колебаний и основание, выполненное, например, в виде столикаустановленного между наконечниками,на котором размещена камера с трафаретом, при этом столик жестко соеди-. нен с электромагнитом, который подклю чен к выходу генератора звуковых колебаний.На Фиг,1 изображена схема устройства для заполнения трафарета ферритовыми сердечниками, на фиг.2 - ка" мера, содержащая трафарет с липкой лентой, заполненной Ферритовыми сердечниками.Устройство для заполнения трафасодержит С-образный магнитопровод 1 с наконечниками 2, катушку индуктивности 3, выпрямитель 4,...
Способ очистки поверхности ферритовых сердечников
Номер патента: 999101
Опубликовано: 23.02.1983
МПК: G11C 5/02
Метки: поверхности, сердечников, ферритовых
...лент солабыми адгезионными свойствами позоляет повысить срок службы трафареов в 2-3 раза (для фотоситалловыхрафаретов количество технологичесих циклов использования повышается12 раз вместо 3-4),По сравнению с известными способапредлагаемый способ очистки поерхности Ферритовых сердечников позоляет расширить на 12-14 областьстойчивой работы Ферритовых сердечиков, повысить за счет этого на .ежность матриц запоминающего устйства примерно на 5"6, снизитьрудоемкость ремонтных работ на 15,.также повысйть срок службы трафаетов в 2"3 раза,лающие участки рельефа наружной по- н верхности ферритовых сердечников. к Вследствие такой обработки, во-первых фе дефектные наружные слои удаляются и с внутренние механические напряжения н в Ферритовых...
Способ изготовления запоминающих матриц на цилиндрических магнитных пленках
Номер патента: 1016831
Опубликовано: 07.05.1983
Авторы: Баяндуров, Виксман, Довбий, Лысый
МПК: G11C 5/02
Метки: запоминающих, магнитных, матриц, пленках, цилиндрических
...имипроводником. Это вызывает необходимость увеличения угла прокладыванияпровода и его длины в зеве и приводит к деформациям сформованных полувитков адресных обмоток при перемещении их по струнам в закрытомзеве, изменению их формы и размеров,отклонению магнитных и электричес- "ких параметров амплитуды магнитногополя, величины выходного сигнала,помех и др,1,Таким образом, этот способ необеспечивает достаточной точностиразмеров и качества плетения адресных обмоток матриц различных типоразмеров при их изготовлении.Наиболее близким к предлагаемомуявляется способ изготовления запоминающих матриц на ЦМП, который основан на натяжении технологическихструн, образовании между Струнамизева, укладывании в зев провода числовой обмотки под...
Устройство для прошивки запоминающих матриц на ферритовых сердечниках
Номер патента: 1034068
Опубликовано: 07.08.1983
МПК: G11C 5/02
Метки: запоминающих, матриц, прошивки, сердечниках, ферритовых
...сердечников в ряд и свивания проводов в спираль 33 65 Изабретение относится к вычисли-тельной технике и предназначеноьдля использования в производствематриц памяти на ферритовых сердечникнх для электронных цифровыхвычислительных и управляющихмашин,логических автоматов.Известно устройство для изготовления запоминающих матриц на ферритовых сердечниках, содержащее основание, узлы крепления проводов, " 10координатные провода одного направления с нанизанными на них в столбики сердечниками, механизм выставле"ния рядов сердечников в зону про-.шивки и механизм ориентации сердечни ков 111 .Недостатком известного устройства является то, что механизм ориентации для сердечников, имеющих размеры О,б 0,4 0,13 и менее, ненадежны и сложны....
Способ изготовления матриц для запоминающих устройств на цилиндрических магнитных пленках
Номер патента: 1051583
Опубликовано: 30.10.1983
МПК: G11C 5/02
Метки: запоминающих, магнитных, матриц, пленках, устройств, цилиндрических
...изготовления матриц для запоминающих устройств на ЦМП при последовательном формовании нитков числовых обмоток перемещают сформованные петли числовой обмотки к опушке сплетенного полотна при каждом шаге их формования, а несформованную часть проложенного в зев проводника числовой обмотки перемещают при этом паралелльно его первоначальному положению на величину перемещения сформованных петель числовой обмотки при каждом шаге их перемещения.Сущность предлагаемого способа заключается в том, что на специаль" ном устройстве натягивают в качестве основы технологические струны, разводят их для образонания зева, прокладывают в образонавшийся зев проводник числовой обмотки под углом к технологическим струнам, последователь-, но переводят...
Устройство для прошивки ферритовых сердечников
Номер патента: 1141448
Опубликовано: 23.02.1985
Авторы: Ведегис, Кирлаускас, Рагульскис, Судинтас, Федаравичюс
МПК: G11C 5/02
Метки: прошивки, сердечников, ферритовых
...для размещения ферритовых сердечников, введен редуктор с воздухопроводами, расположенный под основанием, при этом один воздухопровод соединен с каналом подачи сжатого воздуха, выполненным в корпусе, а другой воздухопровод - с каналом подачи сжатого воздуха, выполненным в направляющих.На чертеже представлено устройство для прошивки ферритовых сердечников.Устройство содержит вал (ротор) 1, корпус 2, каналы 3 подачи сжатого воздуха и каналы 4 его отвода, кассету 5 с катушкой 6 запаса прошивающего провода 7, направляющую 8 с каналами 9 и 10 соответственноподачи и отвода сжатого воздуха, осевое отверстие 11 направляющей 8, редуктор 12 распределения и регулированияпитающих потоков сжатого воздуха, воздухопроводы 13, стол 14, ферритовые...
Способ прошивки ферритовых сердечников
Номер патента: 1141449
Опубликовано: 23.02.1985
Авторы: Кирлаускас, Рагульскис, Римайтис, Федаравичюс
МПК: G11C 5/02
Метки: прошивки, сердечников, ферритовых
...на деформацию провода.Цель изобретения - повышениебыстродействия и надежности прошивки 5ферритовых сердечников.Поставленная цель достигаетсятем, что согласно способу прошивкиферритовых сердечников, заключающемуся в протягивании прошивочного 5провода через ролики в его прямолинейном перемещении и в нанизыванииориентированных ферритовйх сердечни" ков на прошивочный провод путемвращения провода вокруг своей оси,осуществляют дополнительное перемещение прошивочного провода в направлении прошивки ферритовых сердечников путем подачи сжатого воздуха вокруг прошивочного проводй. Осуществление проталкивания прошивочного провода с помощью сжатого воздуха, который подается вокруг прошивающего провода вблизи его поверхности по направлению...
Элемент памяти для трансформаторного постоянного запоминающего устройства
Номер патента: 1171846
Опубликовано: 07.08.1985
МПК: G11C 5/02
Метки: запоминающего, памяти, постоянного, трансформаторного, устройства, элемент
...Редактор С. Патрушева Техред И. Верес Корректор С. Черни Заказ 4871/44 Тираж 584 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4Изобретение относится к вычислительной технике и может быть использовано в постоянных запоминающих устройствах (ПЗУ) вычислительных машин.Целью изобретения является упрощение элемента памяти путем улучшения технологичности и габаритно-массовых характеристик элемента памяти,На фиг. 1 показана конструкция элемента памяти для трансформаторного ПЗУ, разрез; на фиг. 2 - сечение А - А на фиг. 1. Элемент памяти содержит корпус 1, каркас 2 с полыми выступами, на котором размещены кодовые...
Запоминающая матрица
Номер патента: 1238149
Опубликовано: 15.06.1986
Авторы: Олейник, Толочек, Яблонский
МПК: G11C 5/02
Метки: запоминающая, матрица
...2 боковых стенок изоляционной обоймыи соосные с ними отверстия записи 6 биаксов 3 и поверх боковых стенок и биаксов, причем концы каждого из проводов записи свиты вместе. Провода считывания 8 в каждой изоляционной обойме 1 проложены по сквозным каналам, которые образованы отверстиями считывания 4 биаксов 3, При переходе из одной изоляционной обоймы 1 в другую провода считывания 8 переходят из верхнего (нижнего) слоя одной изоляционной обоймы в нижний (верхний) слой другой изоляционной обоймы, с получением перекрещивания у каждого провода считывания 8 между изоляционными обоймами 1.Биаксы 3, заполняющие сквозные пазы 5,образуют в каждой из них ряд. Зазоры между этими рядами из биаксов гарантируются за счет выполнения сквозных пазов 5 в...
Устройство для изготовления запоминающих матриц на биаксах
Номер патента: 1264238
Опубликовано: 15.10.1986
Авторы: Олейник, Сверлов, Толочек, Яблонский
МПК: G11C 5/02
Метки: биаксах, запоминающих, матриц
...выступами 21. 55 Устройство работает следующим образом. 238 2При откинутых крышках 4 подшипников и снятой рамке 7 обоймы 11 отверстиями 22 в нижних крьппках 23 устанавливаются на пальцы 12 и штифты 17 рамки 6, на которую также укладывается стержень 19 в полукруглый паз, выполненный в выступах 21, На рамку 6 укладывают рамку 7 и их фиксируют защелками 8, при этом пальцы 12 рамки 7 размещаются в отверстиях 22 верхних крьппек 23 обойм 11. Крьппки 4 соединяют с корпусами 3 подшипников при помощи винтов 5, причем при слабой затяжке винтов 5 рамки 6 и 7 могут быть свободно повернуты, а при достаточно сильной затяжке хотя бы одного винта 5 рамки 6 и 7 надежно зафиксированы в неподвижном положении. Поворотом эксцентриков 14 переводят...
Кассета для двухслойных запоминающих матриц на биаксах
Номер патента: 1290415
Опубликовано: 15.02.1987
Авторы: Олейник, Толочек, Яблонский
МПК: G11C 5/02
Метки: биаксах, двухслойных, запоминающих, кассета, матриц
...ее натяжения. Крышки 2 установлены на полках двутаврообразной изоляционной обоймы 1 и скреплены с ней и друг с другом при помощи П- образных скоб 7 с загнутыми внутрь концами, выполненных из упругого ма териала, причем для скоб 7 на концах крышек 2 предусмотрены прорези 8, позволяющие обеспечить необходимую центровку крышек 2 друг относительно друга. В крышках 2 выполнены также 40 отверстия 9, которые могут быть использованы для закрепления кассеты, заполненной биаксами, в устройстве для прошивки шинами записи и считывания. В полках двутаврообразной изоля ционной обоймы 1 выполнены сквозные отверстия 10, через которые протягивают шины записи (не показано), а на . противоположных гранях ребра выполнены пазы 11 для размещения...
Устройство для изготовления запоминающих матриц на биаксах
Номер патента: 1293756
Опубликовано: 28.02.1987
Авторы: Киселев, Олейник, Толочек
МПК: G11C 5/02
Метки: биаксах, запоминающих, матриц
...выступающий из втулки 26, установлена регулировочная гайка 27. На втулке 26 и полуоси 4 жестко закреплены шестерни 28 и 29, связанные друг с другом жесткой кинематической связью через вал 30 с шестернями 31 и 32 на концах, с которыми входят в зацепление шестерни 33 и 34, закрепленные на валах 35 и 36, на других концах которых закреплены шестерни 37 и 38, взаимодействующие с шестернями 28 и 29. Вал 30 размещен под основанием 1, а валы 35 и 36 - в стойках 2. Баллончики 21 размещены на струнах 19 в шахматном порядке.Устройство работает следующим образом.За рукоятки 14 узлы 5 и 22 поворачивают до горизонтального расположения пол 2зунка 12, который теми же рукоятками 14, отжатыми от направляющих 11, переводят в нижнее положение, В...

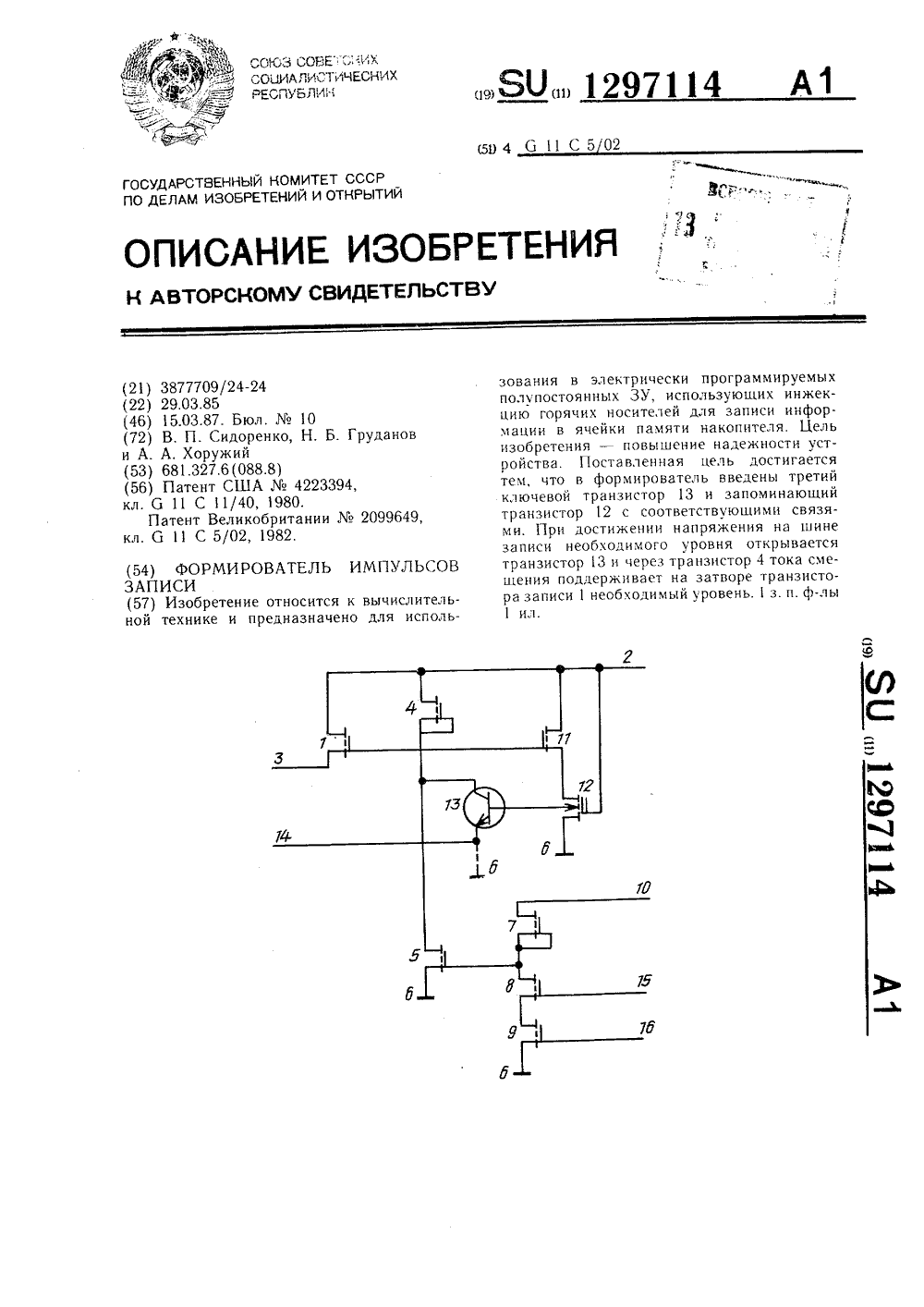

Формирователь импульсов записи
Номер патента: 1297114
Опубликовано: 15.03.1987
Авторы: Груданов, Сидоренко, Хоружий
МПК: G11C 5/02
Метки: записи, импульсов, формирователь
...равногоЧ . которое через последующие цепи дешифрации битовых шин передается на стоковую область выбранной ячейки памяти в накопителе ЗУ. Таким образом, напряжение записи на стоковых областях ячеек памяти накопителя ЗУ ограничивается на уровне напряжения Ч, которое определяется напряжением начала лавинного пробоя р - и перехода стока транзистора 12, и как следствие исключается работа ячеек памяти накопителя в области лавинного пробоя.Однако в накопителе реального ЗУ может иметь место разброс величины напряжения лавинного пробоя для различных ячеек памяти, что связано с различием таких структурных параметров как длина и ширина канала, толщина изолирующих окислов, которые в значительной степени влияют на величину напряжения лавинного пробоя...
Запоминающая матрица
Номер патента: 1298798
Опубликовано: 23.03.1987
Авторы: Олейник, Толочек, Яблонский
МПК: G11C 5/02
Метки: запоминающая, матрица
...пазам 7. Боковые стенки 3 с отверстиями 4 для проводов 9 записи выполнены в виде прямоугольных планок2 с посадочными отверстиями 13 вдоль их продольной оси. Планки 12 посадочными отверстиями 13 насажены на установочные шипы 1 опорных планок 2 и жестко скреплены с ними, например склеиванием поверхности установочных шипов1 с поверхностью посадочных отверстий 13 или оплавлением выступающих из посадочных отверстий 13 концов установочных шипов1, с образованием Н-образных изоляционных обойм. Биаксы 5, заполняющие сквозные пазы 7, образуют в каждом из них ряд, Зазоры между этими рядами из биаксов 5 гарантируются за счет выполнения сквозных пазов 7 в опорных планках 2 с определенным шагом. При этом зазор между указанными рядами из биаксов...
Матрица запоминающего устройства
Номер патента: 1305770
Опубликовано: 23.04.1987
Авторы: Ткачук, Травин, Травина
МПК: G11C 5/02
Метки: запоминающего, матрица, устройства
...образуют одну координатную обмотку, оканчивающуюся двумя контактными площадками. Матрица установлена на плоское изоляционное основание 24 с контактными площадками 25 и 26 и соединена с выводами 8 и 18.Способ изготовления матрицы запоминающего устройства включает нанесение изоляционного покрытия на сердечники, размещение сердечников в Форме, заполнение ее текучей средой и нагревание для формирования обмоток и выводов, при этом в качестве тек:учей среды в форму перед нагреванием вводят жидкость или пар металлоорганического соединения (МОС), затем производят нагревание формы до темпера-.уры разложения МОС, после чего охлаждают форму до температуры прекращения разложения МОС и повторяют операции заполнения, нагрева и охлаждения не...
Способ изготовления матриц запоминающих устройств на цилиндрических магнитных пленках
Номер патента: 1309079
Опубликовано: 07.05.1987
Авторы: Виксман, Довбий, Тульчинский
МПК: G11C 5/02
Метки: запоминающих, магнитных, матриц, пленках, устройств, цилиндрических
...изобретения - повышение качества и производительности изготовления матриц путем равномерной формовки провода, проложенного в зеве струн основы.На фиг. 1 и 2 приведена схема изготовления матриц,Между упорами 1 размещены технологические струны 2 основы, между которыми прокладывают провод 3. Под технологические струны 2 основы подведен упор 4 на равном расстоянии от ролика 5 с нижним упором 1 (фиг. 2). Роликом 5 под заданным углом по основе и проводу 3 производят прокатку в направлении к челноку, в результате чего провод принимает волнообразную форму. За счет вынесения упора 4 из зоны прокатки появляется возможность перемешения ролика по вертикали, что позволяет регулировать глубину прокатки а криволинейная форма ролика формует...
Способ изготовления контактной колодки
Номер патента: 1327181
Опубликовано: 30.07.1987
Авторы: Морозков, Образцов, Сушин
МПК: G11C 5/02
Метки: колодки, контактной
...Составитель Э.НагреллиТехред Л.Олийнык Корректор Т.Колб Редактор И,Рыбченко Заказ 3404/49 Тираж 589ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Подписное Производственно-полиграфическое предприятие, г.ужгород, ул, Проектная, 4 в следующем.Прессуют диэлектрическое основание с коническими отверстиями, вырубают из листового материала контактные лепестки, соединенные перемычкой с одного из концов лепестков, контактные лепестки свободными концами устанавливают в конические отверстия в диэлектрическом основании со стороны большего основания конуса отверстий. Лепестки в отверстиях диэлектрического основания фиксируют, например, заливкой диэлектрическим материалом. После...

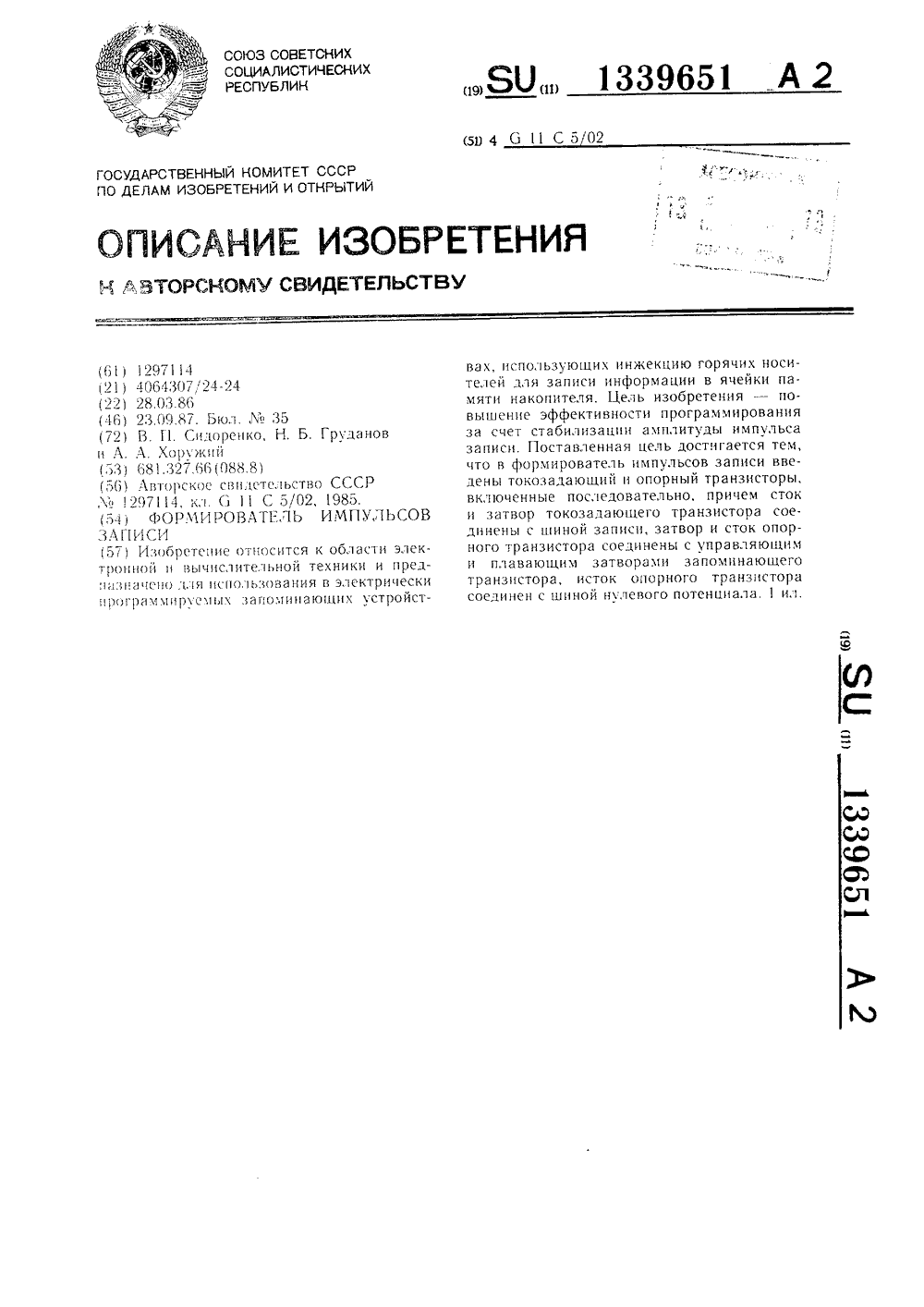

Формирователь импульсов записи
Номер патента: 1339651
Опубликовано: 23.09.1987
Авторы: Груданов, Сидоренко, Хоружий
МПК: G11C 5/02
Метки: записи, импульсов, формирователь
...палснис напряжения ца опорном трдзисторс 8. которое эквивалегпо величине напряжения ца плава:ощем затворе запоминакщего транзистора в записанном состоянии, г. е. при условии наличия на плавающем затворе отрицатс.нного заряда элс ктронов. Напряжение с опорного транзистора 18 полдется пд управлякший затвор запоминаюпего тпанзисторд 12, плавающий затвор которого сослицсп с упрдвляющим, и, таким осразом, в структурс запоминаюцего транзистора 12 создаются условия, идецтичныс условиям, имекиим место в реальном запоминаюцсм транзисторс, цдхолящемся в записанном состоянии, которое характсризуется минимальной величиной цд 2пряжеция лавинного пробоя ( Гпп чп, ) . Если цс управляющие входы 15 и 6 подаются напряжения высокого уровня,...
Трафарет для ориентации ферритовых сердечников
Номер патента: 1365126
Опубликовано: 07.01.1988
Автор: Алексеев
МПК: G11C 5/02
Метки: ориентации, сердечников, трафарет, ферритовых
...предприятие, г, Ужгород, ул, Проектная,Изобретение относится к вычислительной технике, в частности к технологическому оборудованию для изготовления матриц на кольцевых ферритовых сердечниках.Целью изобретения является повышение надежности трафарета для ориентации ферритовых сердечников.На фиг.1 приведен фрагмент трафа рета; на фиг.2 - то же, сечечие.Трафарет содержит несколько выполненных из металла пластин 1, у которых на рабочем поле 2 (отделено штрих- пунктиром) расположены ориентированные окна 3 для сердечников. Окна 3 всех пластин 1 совмещены, По периметру рабочее поле 2 окружено зоной 4, в которой имеются несовпадающие в соседних пластинах отверстия 5. Отвер стия 5 и поверхности зон 4 пластин покрыты клеем 6, скрепляющим...
Модуль постоянного запоминающего устройства
Номер патента: 1372353
Опубликовано: 07.02.1988
Авторы: Иванов, Леонтьев, Милованов, Мхатришвили, Севериновский, Соколенко, Соломенцев, Фокин, Хабарова
МПК: G11C 5/02
Метки: запоминающего, модуль, постоянного, устройства
...вставлена П-образная пружина 20.Между П-образной пружиной 20 и первымП-образным сердечником 1 вставленвторой П-образный сердечник - ярмо 2,сопряженный в нижней части с первымП-образным сердечником 1. 2 ил. вого сепаратора 7 вставлены полые каркасы 15 с выходной обмоткой 16 и выступом 17, На полые выступы 6 первого сепаратора 7. надетъ полые выступы 18 второго сепаратора 19 со жгутами 4 кодовых проводов. С другой стороны каждых двух полых каркасов 15 вставлена П-образная пружина 20. Между П-образной пружиной 20 и первым П-обраэным сердечником 1 вставлен второй П-образный сердечник- ярмо 2, сопряженный в нижней части с первым П-образным сердечником 1.Устройство работает следующим образом,При обращении к модулю ПЗУ с помощью...
Механизм для осадки кодовых проводов
Номер патента: 1388943
Опубликовано: 15.04.1988
Авторы: Аношкин, Дружининский, Еременко, Медведев, Москалец
МПК: G11C 5/02
Метки: кодовых, механизм, осадки, проводов
...в частности к технологическому оборудованию для изготовления блоков памяти.Цель изобретения - упрощение конструкции механизма для осадки, повышение его быстродействия и надежности.На фиг, 1 и 2 приведены соответственно механизм для осадки кодовых проводов и схема его установки в устройстве для прошивки накопителей блоков памяти.Механизм для осадки кодовых проводов 1 О содержит раму 1 с двумя рядами соосных отверстий 2, пружину 3 и кронштейн 4.Рама 1 укреплена при помощи кронштейна 4 на траверсе 5, которая перемещается по координате У по поперечным направляющим корпуса 6 устройства и содержит каретку 7, перемещающуюся по координате Х, с проводоукладчиком 8, укладывающим провод на шаблон 9 с технологическими штырями. Механизм для...
Устройство для загрузки трафарета ферритовыми сердечниками
Номер патента: 1392591
Опубликовано: 30.04.1988
Авторы: Рагульскис, Судинтас, Федаравичюс
МПК: G11C 5/02
Метки: загрузки, сердечниками, трафарета, ферритовыми
...в " пазах трафарета.Проверка загрузки осуществляется путем начала перемещения датчика 12и узла 11 над рядами ферритовых сер 35 дечников 7. Это осуществляется по сигналу с блока 13 управления, который приводит в действие исполнительный орган 14 двухкоординатного привода 1 О, при этом исполнительный орган16 не функционирует, контейнер 2 страфаретом 5 не перемещается. В случае отсутствия в каком-то лазу 6 ферритового сердечника 7 изменяется маг 45нитное сопротивление между активнымиэлементами датчика 12. Это приводитк изменению электрического сигнала вцепи датчика 12, которое воспринимается в блоке управления после его сравнения с заданным, В итоге блок3 управления формирует выходные сигналы включения узла 11 поштучной усгановки и...
Устройство для прошивки матриц памяти на ферритовых сердечниках
Номер патента: 1411820
Опубликовано: 23.07.1988
Авторы: Бавыкин, Замирец, Лысый, Парасюк, Шаповалов
МПК: G11C 5/02
Метки: матриц, памяти, прошивки, сердечниках, ферритовых
...в .местах перекрестий проводов сердечни ками 8. Сердечники 8 выступают своими отверстиями над координатными проводаьж 10 и 11 до уровня, обеспечивающего в отверстиях просвет для прошивки сердечников 8 проводом 12 разряд ной обмотки.Устройство работает следующим образом.После прошивки сердечников 8 координатньдн проводами 10 и 11 на отдельном устройстве (не показано) матрица памяти переносится на каркас барабана 5 с подложками 7. При этом координатные провода 10 и 11 Фиксируются в узлах 9 Сердечники 8 при 40 этом опираются на плоскости подложек 7 и поднимаются частью своих отверстий над проводами 10 и 11 до уровня,обеспечивающего просвет в отверстиях для прохода провода 12 обмотки считывания, имеющей переходы из ряда в ряд сердечников...
Устройство для прошивки матриц памяти на ферритовых сердечниках
Номер патента: 1471221
Опубликовано: 07.04.1989
Автор: Алексеев
МПК: G11C 5/02
Метки: матриц, памяти, прошивки, сердечниках, ферритовых
...прошивки аНа фиг. 1 приведено устройство, общий вид; на фиг. 2 - траектория движения провода при прошивке.Устройство для прошивки матрицы выполнено в вице прямой призмы, в основаниях которой имеется многоугольник 1, количество рабочих граней 2 соответствует количеству участков поля матрицы по координате, вдоль которой есть переходы провода 3 из одной строки в другую, а ширина граней 2 соответствует ширине соответствующих участков матрицы, Высота призмы соответствует длине матрицы по другой координате, которая не имеет изгибов координатного провода 4. Ферритовые сердечники 5 сориентированы и зафиксированы на фрагментах 6 поля матрицы, которые закреплены на гранях 2 призыв, например, с помощью легкоплавкого состава воск, канифоль и т,д.),...
Способ изготовления трафарета для ориентации ферритовых сердечников
Номер патента: 1478254
Опубликовано: 07.05.1989
Авторы: Барсукова, Жигарев, Ивлев, Самиулина, Ширалиева
МПК: G11C 5/02
Метки: ориентации, сердечников, трафарета, ферритовых
...ил,Позицией 1 обозначен Фотореэист, а позицией 2 - Фольга, 00Способ изготовления трафарета за- фф ключается в том, что фольгу из нержавеющей стали обезжиривают и на обе р стороны наносят слой Фоторезиста, например, на основе ПВС (поливиниловый спирт). Затем путем последующего экспонирования через совмещенные двухсторонние Фотошаблоны и проявленияна Фольге создается фоторезистивныйаарисунок трафарета. После чего производят травление формирующих окон (до начала вскрытия сквозных отверстийв ячейках) химически, например, врастворе хлорного железа.1478254 основы нержавеющей стали и отсутствияподтравов основы. Формула изобретения Применение предлагаемого способа позволяет получить трафареты с повышенной надежностью, механической прочностью и...
