G11C 27/00 — Электрические аналоговые запоминающие устройства, например для запоминания мгновенных значений

Номер патента: 362353

Опубликовано: 01.01.1973

Авторы: Изобретени, Тюфаноп, Управл, Филиппов

МПК: G11C 11/02, G11C 27/00

Метки: аналоговое, запоминающее, магнитное

...прц помощи клея Бф ц прижимных ооойм, а здзо 1)ы межд сердечниками 4, 3 ц 2, 1 - црц помощи ферромапштной пасты ц прижимных обойм.Устройство работает следующим образом.При подаче сигнала У,- управления от источника 20 по обмотке 8 течет ток и возшкает управляющий поток Ф, цдправлецце которого совпаддет с направлением переменного потока Ф, сердечника 4. Таким образом, степень цдмагнцченцостц сердечшка увеличивается, и, следовдтельцо, ток в нагрузке 17 возрастает, Одновременно поток 1 т, проходит цо сердечнику 3 и, будучи встречно направленным потоку Ф размагничивает его, 1 асть потока 1 замылается по сердечникам 5 ц 6. Вследствие того, что сердечники 5 ц б в стыке с сердечниками 3 и 4 имеот все же некоторый воздушный зазор, эта...

Номер патента: 364966

Опубликовано: 01.01.1973

МПК: G11C 27/00

Метки: 364966

...1 акустически соединены между собой. Электронный ключ 7 выполнен на униполярном транзисторе. Интегрирующий конденсатор 8 0 соединен одной обкладкой с электродом 2сегнетоконденсатора, а другой - с резистором 9 и модулятором 10. Последний через линию задержки 11 связан с входом электронного ключа 7, а вход модулятора соединен с источ ником 12 входного сигнала ф(1).Входной сигнал ф поступает на модулятор и преобразуется в серию импульсов фф(1), которая подается ца сегнетоконденсатор 1 через интегрирующий конденсатор 8. В нача ле каждого -го импульса ключ 7 заперт иимеет большое сопротивление. Поэтому в устройстве происходит зарядка конденсатора 8 до потенциала фт(т) и частичная переполяризация сегнетоконденсатора 1 на...

Номер патента: 365735

Опубликовано: 01.01.1973

Авторы: Вител, Клещевников

МПК: G11C 27/00

Метки: аналогового, запоминания, сигнала

...приведена временная диаграмма, поясняющая сущность предлагаемого способа,Входной аналоговый сигнал модулирует по амплитуде последовательность импульсов 1 и 2, которыми далее модулируется интенсивность движущегося по мишени луча 3 ЗЭЛТ, так как в соответствии с теоремой Котельникова функция, не содержащая частот вышеможет быть представлена последовательностью своих значений, отстоящих на 1/2 /(сек). Период следования и длительность импульсов выбирается не выше разрешающей способности 3 ЗЭЛТ при 100% модуляции между ивтпульсами. Таким образом, по следу луча создается точечный потенциальный рельеф 4, величины зарядов точек которого пропорциональны амплитудам импульсов последовательности.365735 Предмет изобретения Щв Шн Составитель Г....

Номер патента: 370653

Опубликовано: 01.01.1973

Авторы: Иоффе, Перфилов

МПК: G11C 11/08, G11C 27/00

Метки: аналоговое, запоминающее

...включены резистор 1 и конденсатор 12, общая точка между которыми через диод 13 подключена к аналоговому выходу 14 схемы сравнения 15. Другой (импульсный) вы 10 ход 1 б схемы сравнения подключен ко входу генератора записи. Один из входов 17 схемы сравнения подключен к аналоговому выходу устройства, а другой 18 - к его аналоговому входу,15 Схема работает следующим образом. На вход 18 подается напряжение У. Генератор 9 начинает выдавать импульсы записи. Каждый импульс записи открывает транзистор 10, и в результате возникающего блокинг-процесса20 базовым током производится заряд конденсатора 12. Напряжение на конденсаторе возрастает до порога, равного напряжению открывания диода 13, запертого сигналом ошибки У - У на выходе 14...

Номер патента: 373530

Опубликовано: 01.01.1973

Авторы: Белоцерковский, Воронков, Мельчаков

МПК: G11C 27/00

Метки: 1гкп, вссогоэная

...12 и 13. Последние подсоедине ны к выходу спусковой схемы 14, а стоковыерезисторы 15 - к источникам 1 б и 17 модулирующих сигналов. Одновременно к затворам ключей б подсоединены дополнительные выходы 18 спусковых схем 14, которые обрат ной связью включены в кольцо. Дополнитель 373530ные выходы 19 спусковых схем 14 подсоединены к схеме управления 20, выход которой подсоединен к блоку индикации 21, связанному с измерительно-компенсационной схемой или задатчиком регуляторов 9,Устройство работает следующим образом.В определенный момент времени обегающим устройством в канал измерения подключен верхний источник входного сигнала 1, Спусковая схема 14 выдает запирающий сигнал на затворы ключа 11 и запирает полевые транзисторы 12 и 13,...

Номер патента: 373768

Опубликовано: 01.01.1973

Авторы: Авторы, Дворниченко, Зеленский, Песков

МПК: G11C 11/24, G11C 27/00

Метки: дискретный, накопитель

...накопителя приведена на чертеже,Он содержит измерительный элементчи 2, 3, 4, генератор 5 тактовых импнакопительные элемейты (конденсатор8 и сумматор 9.Генератор тактовых импульсов рапериодом, определяемым требованиямвала дискретности системы. К одном генератора 5 подсоеди щие входы ключей 2, 3, а к др 4, поэтому, когда ключи 2 и 3 ч 4 - открыт, и наоборот. В м 2,3 открываются на время т,Напряжение, пропорциональное входному сигналу, через ключ 2 заряжает конденсатор б до амплитудного значения. На время Т - с ключи 2, 3 закрыты, а ключ 4 открыт и конденсатор 8 заряжен выходным напряжением сумматора 9, которое равно напряжению на конденсаторе б. В момент 1 г ключи 2, 3 открываются, а ключ 4 закрывается. Емкость конденсатора 8...

Номер патента: 373775

Опубликовано: 01.01.1973

Авторы: Мазо, Потапов

МПК: G11C 27/00

Метки: адаптивное, матричное

...-10 с выходом общего для всех фазосдвигающихблоков генератора 2. Столбцы матрицы 4 подключены к выходам фазосдвигающих блоков,а строки матрицы - ко входам избирательных усилителей б, выходы последних соедине 15 ны с сигнальными входами фазовых детекторов б,Устройство работает следующим образом.Напряжения постоянного тока, являющиесявходными сигналами для всего устройства,У сравниваются с пилообразным напряжением С,., и в момент их равенства происходит очередная смена полярностивыходного напряжения фазосдвигающего25 блока, что определяет фазу переменных напряжений, подаваемых на столбцы матрицы,Изменение фазы выходного напряжения фазосдвигающих блоков пропорционально изменению величины соответствующего входного30 напряжения. На й-й...

Номер патента: 376812

Опубликовано: 01.01.1973

Автор: Кочетков

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...Р. Яворовская Редактор Л. Утехина Корректор А, Степанова ЦНИИПИ Заказ 1553/18 Изд.410 Тираж 576 Подписное Типография, пр. Сапунова, 2 щего провода) уровней напряжения, то источник опорного напряжения 10 также должен иметь положительное напряжение относительно общего провода, а диод 9 должен быть подключен ко входу б и катодом к источнику 5 опорного напряжения 10, Для запоминания отрицательных уровней напряжения должна быть изменена как полярность включения исгочника опорного напряжения 10, так и полярность включения диода 9. 10Устройство работает следующим образом.При нулевом входном сигнале на выходе каскада будет также нулевое напряжение, а диод 9 закрыт положительным напряжением источника опорного напряжения 10. При уве личении...

Номер патента: 377889

Опубликовано: 01.01.1973

Авторы: Бабак, Бигун

МПК: G11C 11/02, G11C 27/00

Метки: библиоска

...выходе устройства поддерживается сигнал 30 одной полярности. При подаче в обмотку затва п Предложенное изобретение относится к области автоматики и вычислительной техники и может быть использовано для построения различных устройств хранения аналоговой ниформации.Известно магнитное аналоговое запоминающее устройство для запоминания биполярных импульсов, содержащее У-образный сердечник с обмоткой записи, магниточувствительные зонды и постоянные магниты смещения.Основным недостатком известного магнитного аналогового запоминающего устройства является сложность конструкции и невысокая стабильность, определяемые применением постоянного магнита, особенно при воздействии механических и временных дестабилизирующих факторов.Целью изобретения...

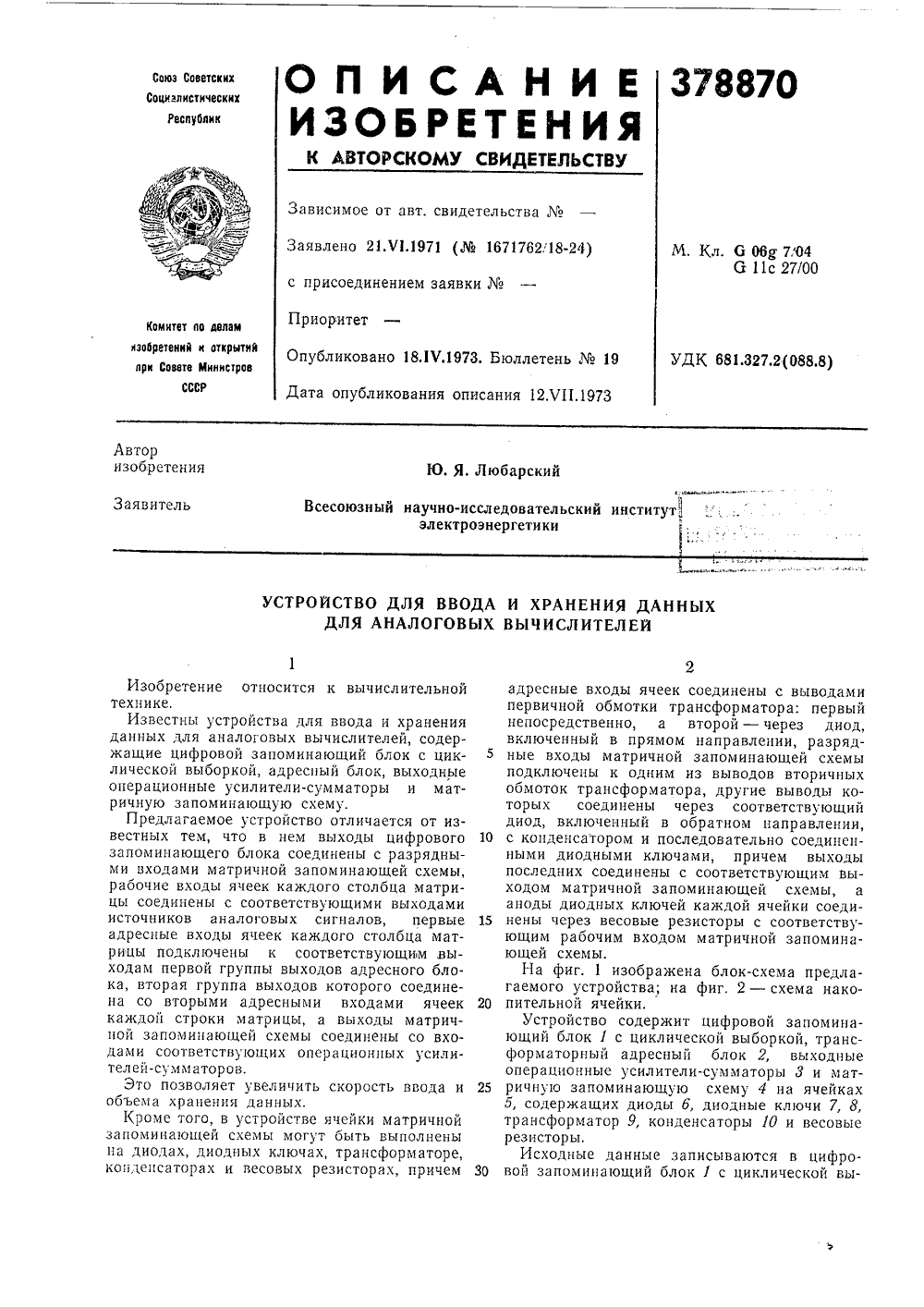

Номер патента: 378870

Опубликовано: 01.01.1973

Автор: Вител

МПК: G11C 27/00

Метки: аналоговых, ввода, вычислителей, данных, хранения

...одной из его шин, а отрицательный уровень - на другой шине. При этом обтекается током только одна первичная обмотка, так как открывается диод б, и во вторичных обмотках образуется э,д.с.Если в некотором двоичном разряде кодакоэффициента должен быть нуль, то этому соответствует нулевой потенциал в соответствующем разряде, считанный из цифрового запоминающего блока 1, Если же в этом разряде должна быть единица, то этот потенциал положителен.При записи 1 диод б открыт, и конденсатор 10 заряжается. В дальнейшем (пока вводятся другие коэффициенты) тока в первичной обмотке трансформатора 9 нет, диод б закрыт, и конденсатор 10 разряжается через открытый диодный ключ 7 и весовой резистор на неотрицательное напряжение, Диодный ключ 8 при этом...

Номер патента: 410466

Опубликовано: 05.01.1974

МПК: G11C 27/00

Метки: 410466

...транзистора 1 соединен со входным зажимом ячейки, а сток - с затвором транзистора 3, входная емкость 2 которого является накопительной в основной схеме. Затвор транзистора 1 соединен с клеммой, на которую подается напряжение с генератора импульсов. Выходная клемма ячейки соединена со стокомтранзистора 3, Транзистор 6 является нагрузочным для основной схемы запоминания и включен между стоком транзистора 3 и источником питания. Затвор транзистора 6 соединен со стоком транзистора 4, исток которого подсоединен к источнику питания, а затвор - к затвору транзистора 1, Входная емкость 5 транзистора 6 является накопительной во вспомогательной схеме запоминания.Ячейка памяти на МДП транзисторах работает следующим образом.При подаче с генератора...

Номер патента: 414634

Опубликовано: 05.02.1974

МПК: G11C 27/00

Метки: 414634

...входами клю 5 чей.Блок-схема предложенного ЗУ изображенаца чертеже.ЗУ содержит резисторы 1 и 2, ключи 3 и 4,операционный усилитель 5, запоминающий10 конденсатор б, элементы сравнения 7 и 8, элементы совпадения 9 и 10, триггеры 11 и 12 игенератор импульсов 13.Устройство работает следующим образом,На входы резисторов 1 и 2 подаются посто 15 янць 1 е напряжения +Е и - Е, а запоминаемоенапряжение Г". подается ца однц из входовэлемента сравцецич 8, связанного по другомугходу с выходом усилителя 5,В зависимости от знака разности (Ь -20 Ув,.) элемент сравнения 8 выдает сигнал, открывающий элемент совпадения 9 пли 10. Навторые входы элементов 9 и 10 поступает импульс с генератора импульсов 13. В зависимости от знака разности (Ь 1.с в...

Номер патента: 415732

Опубликовано: 15.02.1974

МПК: G11C 27/00

Метки: 415732

...сигнал, во втором - В соответствующем масштабе разность величин Входного сигнала С/,. и выходного сигналя первого ЗЭ. Прц воспроизведении цц формации выходной сигнал первого ЗЭ складывается с поделенным в соответствующее число раз выходным сигналом второго ЗЭ, в результате чего погрешность записи и систематическая погрешность считывания исключа ются из общей погрешности запоминания. В одиночных аналоговых ЗУ величиной случайной составляющей абсолютной погретпности считывания Ыl обычно пренебрегают,вышать велпчтцту сцстсматическои составляющей погрешности считывания,В этом случае абсолютная погрешность запоминания нс может быть меньше удвоеннойвелцчны ЛГ что является недостатком известного аналогового ЗУ,11 слью изобретения является...

Номер патента: 416756

Опубликовано: 25.02.1974

МПК: G11C 27/00

Метки: 416756

...базы 25 ранзпсторов 6 и 7, .срез цепочку пз резисторов 8, 9 соедппсн с обгцей точкой источника питания.Аналоговое запоминающее устройство работает следующим образом. В исходном со стоянии двунаправленный трапзисторпьшкспоч открыт и аналоговый сигна,т с клеммы 13 через ключ поступает на запоминающий конденсатор элемента апалоговои пдмгти. Напряжение источника питания через открытый транзистор 5 каскада формирования управляющего тока поступает на объединенные эмиттеры транзисторов 6, 7, ключа и через открытые эмиттерные переходы этих транзисторов на цепочку, состоящую из резисторов 8, 9 и конденсатора 10, представляющую собой схему запоминания управляющего напряжения. В этом состоянии устройства напряжение на конденсаторе...

Номер патента: 416757

Опубликовано: 25.02.1974

МПК: G11C 27/00

Метки: 416757

...сигнал с дополнительным, не запоминаемым ц появляющимся только при включении сигнала 5 постоянного уровня. Суммарцыш (выходной)сигнал непрерывно сравнивают с входным (запоминаемым) н в момент нх равенства отключают сигналы постоянного уровня и дополнительный, цо накопление при этом продол жается еще некоторое время, характеризующее инерционность процесса сравнения запоминаемого и выходного сигцалог,.Если по окончании процесса накопления. сучетом его инерционности, уровень выходного 15 сигнала оказывается меньше входного (запоминаемого) сигнала, снижают ца следующем цикле скорость накопления сигнала постоянного уровня, например, увеличением постоянной времени накопительной цепи, гем больше, 20 чем меньше величина погрешности...

Номер патента: 420095

Опубликовано: 15.03.1974

Автор: Дорский

МПК: G11C 27/00

Метки: задержки, линия, суммирующая

...усилитель зарядного тока 7 и замкнутый в это время ключ 8, заряжает конденсаторный накопитель 9. В течение следующего полутакта 1,(1(1, эта выборка запоминается в ячейке памяти 3 (ее ключ 8 разомкнут) и одновременно вводится в ячейку памяти 4, заряжая через ее замкнувшийся ключ 8 и подключенный к заземленному входу электронный переключатель 11 конденсаторные накопители 9 и 13, которые в это время образуют параллельную цепь, включенную между точкой А и шиной нулевого потенциала. В момент 1, ключ 8 в ячейке памяти 4 размыкается, а электронный переключатель 11 перебрасывается на вход сигнала Уь после чего конденсаторные накопители 9 и 13 образуют последовательную цепь, включенную между источником напряжения У 1 и шиной нулевого...

Номер патента: 424165

Опубликовано: 15.04.1974

Авторы: Закиров, Корелов, Ланцман, Лесков, Розенблюм, Фомин

МПК: G11C 27/00

Метки: 424165

...усилитель с интегрирующим конденсатором в цепи отрицательной обратной связи и коммутирующее устройс 1 во, подключенное ко входу операционного 5 усилителя.Известные устройства отличаются ограниченным временем хранения результата интегрирования,В предлагаемом интеграторе указанный не достаток устраняется тем, что он дополнительно содержит преобразователь напряжения в периодическую знакопеременную функцию, вход которого соединен с выходом операционного усилителя, а выход через комму тирующее устройство - со входом операционного усилителя. На чертеже изображена схема предлмого устройства,Интегратор с запоминанрационного усилителя 1, иденсатора 2, включенногосвязи усилителя 1, коммутва 3 и преобразователя 4ческую...

Номер патента: 424235

Опубликовано: 15.04.1974

Авторы: Нефедьев, Фонд

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...замыкающий контакт переключателя 3, соединенный через резистор 6 со входом операционного усилителя и через резистор 7 - общей ши.ной схемы.Схема работает следующим образом,В исходном состоянии выходное напряже 0,ние Ь, истокового повторителя благодарякоэффициенту усиления операционного усилителя практически равно нулю.Поскольку передаточная функция истокового повторителя имеет вид:50,. -- К,.Р, - ,),- напряжение смещения палевра; К=1 - коэффициент передо повторителя, то потенциал затв"24235 7Сапсоов С оста интел Тскред Т, Кури Редактор Б. Еанкин орректор Т. Хворов Подписно оз СССР15 Изд.ЦН 1 П 1 ПИ Государстве по делал Москва, )1ТираСоветаи открытя нас д 489ото комитетизобретена-35, Раушска каз 23 л о 91а 1 иве1;4,5 ипотрафии,...

Номер патента: 424236

Опубликовано: 15.04.1974

Авторы: Васильев, Изобретени, Меньшенин, Новикова

МПК: G11C 11/08, G11C 27/00

Метки: многоканального

...выдает качественнуо и количественную информацию об отклонении частоты и амплитуды сигналов датчиков в блок 8 и узел 9. Блок выдачи отклонений нформации выдает сигнал в узел аварийной защиты и внешнюю цепь в случае накопления сигналов об отклонениях амплитуды и частоты датчиков в количестве, равном или большем заданного.Генератор 2 задает скорость переключения и время контроля датчиков. Тактовые импульсы подаются на вход распределителя 3, Распределители первой, второй и третьей координат работают последовательно друг от друга, В случае дистанционного управления частота генератора тактовых импульсов может быть задана внешним генератором, а таккс возможна дистанционная проверка настройки анализатор а.Для индикации адреса любого датчика в...

Номер патента: 427391

Опубликовано: 05.05.1974

Автор: Ковадло

МПК: G11C 27/00

Метки: хранения

...сравшвают суммарное напряжение с эталонным опорным напряжением, величина которого 25 меньше номинального ца величину о - дои- ,устимую погрешность хранения и при равецстве напряжений увеличивают рацимое и доаграммы а обоих олцительцое напряжение Известен способ хранения напряжения в запоминаюцем устройстве ца конденсаторе с использованием дополнительного коцдецсатора и периодической коррекцией величины хранимого напряжения.Однако этот способ недостаточно точен.С целью повышения точности хранения по предложенному способу вырабатывают и запоминают ца дополнительном таком же коцдецсаторе напряжение, по величине дополняющее заданное до постоянного номинального напряжения, вырабатывают по заданному и дополнительному цапряжециям суммарное...

Номер патента: 430445

Опубликовано: 30.05.1974

Авторы: Александрии, Горькобский, Киселев, Саладаев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...суммирующей пассивной цепи 1 (сопротивления Р Ре, Ра), выход которой подсоединен к базе тран зистора Т и к входу суммирующей пассивной цепи 11 (сопротивления Р, Ра, Р,), выход которой подсоединен к базе транзистора ТВыход эмиттерного повторителя па транзисторе Т, подключен к входу суммирующей 25 пассивной цепи 111 (сопротивления Рт, Ре,Ре, выход которой подсоединен к базе транзистора Т п к входу суммирующей пассивной пепи 1 Ч (сопротивления Р 1 О, Ргь Рд), выход которой подсоединен к оазе транзистора 7. ЗО Змиттер и коллектор управляющего транзистора Т подключены к попарно объединен. ным эмиттерам транзисторов ТТ, и Т Т т. е, в диагональ моста, а база подключена к выходу источника импульсов записи. Сопротивления Яз и Я,включены между...

Номер патента: 434483

Опубликовано: 30.06.1974

Авторы: Ванин, Ленинградский, Саркиджан

МПК: G11C 27/00

Метки: аналоговое, запоминающее, многоканальное

...запоминающее устройство содержит дополнительный катодный повторитель, вход 5 которого подключен к выходу УПТ, а выход -к резистору обратной связи.В данном случае при коммутации каналовне происходит разрыва цепи обратной связи 10 усилителя и в каждом канале используетсяодна ключевая схема, т. е. в два раза меньше.Следовательно, повышается точность, быстродействие и надежность запоминающего устройства.15 Ка чертеже представлена принципиальнасхема описываемого устройства. Предлагаемое устройство содержит входной 0 резистор 1, резистор 2 в цепи обратной связи,широкополосный усилитель 3, ключи 4, шины 5 управляющего сигнала, катодный повториель 6, запоминающие ячейки 7 и потенциоме;ры 8.5 Запоминаемые сигналы через резистор 1подаются на вход...

Номер патента: 435564

Опубликовано: 05.07.1974

Авторы: Семушенков, Сидоров

МПК: G11C 11/08, G11C 27/00

Метки: аналоговый, магнитный, памяти, элемент

...диод 10 и стабилитрон 11 с той жевходной клеммой, что и начало обмотки записи 6. При этом начало обмотки записи 6 соединено с анодом диода 7, а конец обмотки записи 9 - с концом диода 10, соответствен- О но. К одной входной клемме присоединеныанод стабилитрона 8 и катод стабилитрона 11. В процессе работы импульсами тока установки через обмотку 2 оба трансфлюксора устанавливаются в состояние насыщения, соответствующее максимальному значению остаточного потока - Ф, и блокируются. При подаче в обмотку 3 импульса строба записи оба диода открываются, стабилитроны пробиваются и, если записываемое напряжение рав.435564 Составитель Г. Семушенков Тскрсд О. Вешкина Корректор Т, Добровольская Редактор Г. Кузьмина Заказ 3101/16 Изд.992 Тираж 591...

Номер патента: 437129

Опубликовано: 25.07.1974

Авторы: Левитас, Рагаускас

МПК: G11C 27/00

Метки: запоминающее

...быть использовано в системах автоматического регулирования, распознавания, прогнозирования.Известные устройства с адаптируемым сопротивлением обеспечивают адаптацию только активного сопротивления.Цель изобретения - расширение функциональных возможностей устройства. Для этого в качестве управляемого сопротивления установлен гиратор, помещенный в зазор магии топровода аналогового запоминающего элемента, к выходным зажимам которого подключено комплексное сопротивление, а входные зажимы гиратора являются выходом устройства. 15 На чертеже при р ого устройства.Она состоит из магнитного аналогового запоминающего элемента (МАЗЭ) 1 с обмотка ми записи 2 и стирания 3, гиратора 4, управляемого магнитным полем, который помещен в зазор...

Номер патента: 438046

Опубликовано: 30.07.1974

Автор: Дрожжин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...обрятцуо связьдля упрявлеция сигналом записи,К недостаткам указанных устройств отцосятся зависимость погрешцости записи от задержки выключсция сигцала записи в моатецтравенства входного и выходного сигналовустройства.Целью изобретения является улучшениехарактеристик по точности записи.Эта цель достигается при включении ицепь записи формирователя уровня записи,входы которого соединены с выходом устройства, а выход с,ключом записи.На чертеже представлеца блок-схемапредложенного запоминающего устройства,где 1 - формирователь уровня записи; 2 -ключ записи; 3 - компаратор; 4 элемент памяти; 5 - элемент считывания; СЗ., 11входной и выходной сигналы устройства;1.1,о, - сигнал управления; 1 т , 11, в сигцал записи ца входе и выходе ключа...

Номер патента: 439019

Опубликовано: 05.08.1974

Автор: Борде

МПК: G11C 27/00

Метки: аналоговых, сигналов, уровня, фиксации

...7 на таком уровне, чтобы напряжение С, равнялось входному Ь При 5 достаточно большом входном сопротивленииусилителя 1 ток цепи обратной связи 1, ра 1 вхнвен 1,= ви, ввиду идентичности цепеи исфоточников тока и элементов схемы, выходной О ток 1, равен току цепи обратной связи 1Таким образом, сопротивление резистора обратной связи 8 определяет масштаб преобразования, Выходы фиксаторов объединены общей шиной и образуют коммутатор сигналов 5 тока, причем выбранному фиксатору соответствует высокий уровень сигнала управления диодньв ключом.При поступлении сигнала управления фиксацией с,.ф, соответствующего режиму хране- О ния, ключи 2 и 3 размыкаются, и на конден. Васильева ехика Изд. М 1431 Государственного комитетпо делам...

Номер патента: 441594

Опубликовано: 30.08.1974

Автор: Демидов

МПК: G11C 27/00

Метки: аналоговое, двухполярных, запоминающее, напряжений

...10 ключ 5 открывается, ключи Ф,1,8 закрываются, конденсатор 2 заряжается до входного напряжения Ж . При снятии сигнала Йу схема переходит в режим хранения: ключ 5 закрывается, а ключи 4,6,8 йачинают периодйчески открйваться с частотой уВ момент времени (интервал 2, фиг.2) через ключи Ф и б к входу усилителя 1 подключается конденсатор 2, а к выходу его- конденсатор 5, который заряжается до напряжения="ф, где 6 - напряжение на кондейсаторе 2; Ы- коэффициент усиления. Пока ключи 4 и б открыты (интервал 2-5 на фиг.2) происходит частичный разряд входного конденсатора 2 через входное сопротивление усилителя 1. В интервале времени 5-Ф (фиг.2) все ключи закрыты и разряд конденсатора 2 определяется сопротивлением закрытых ключей, а...

Номер патента: 445078

Опубликовано: 30.09.1974

Автор: Зинкевич

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...записи информации. Резистор 2 - ния (трогания), то необходимая веразвязывающий, он позволяет в це 95 личина поля смещения образуетсяпи сброса создать Режим заданнО- для каждого сердечника путем сложеГ не тор 3 смещения образу- ния двух полуполей смещения. щенератор щже поле, воздействующее на выбранимпульсы тока, которые вместе с ный сердечник в процессе записи, током, генерируемым генератором 17 зо состоит из трех полей: двух полусмещейия, выводят сердечники 9 и полей смещения и одного поля запи 10 в необходимую точку характерис- си, причем сумма второго поля сметики запись - считывание. Примене- щения и поля записи недостаточна :ние двух генераторов смещения обес для изменения состояния сердечникапечивает построение матричных 35 Если...

Номер патента: 452859

Опубликовано: 05.12.1974

Автор: Демидов

МПК: G11C 27/00

Метки: запоминания, напряжений

...обра При нажатии кнопки 13 в начальный ; момент времени срабатывают реле 9 и 10 и остаются в этом состоянии до тех пор, .пока нажата кнопка. За это время вход:ной конденсатор 3 заряжается до амплиту.ды входного напряжения Ц , конденсавх : тор 4 - до напряжения И К, а конвх 1 денсатор 5 - до напряжения И , К ,Квх (где К и К - коэффициенты передачи первого и второго эмиттерных повторите,лей). При этом запоминается входное напряжение входным, дополнительным и компенсирующим конденсаторами.При отпускании кнопки 13 схема переходит в режим хранения. При этом еле 10.1 начинает периодически с частотойГ замыкаться на время ( Конденсатор 3 подключается к входу повторителя , вследствие, чего происходит его частичный1 разряд через входное...

Номер патента: 453740

Опубликовано: 15.12.1974

Автор: Ермишко

МПК: G11C 27/00

Метки: аналоговое, запоминающееустройство, конденсаторное

...построение конденсаторного аналогового запоминающего устройства осуществля ет одновременную компенсацию всехтоков разряда накопительного конденсатора, за счет чего значительно повышается точность р а боты устройства.Предлагаемое устройство приведено на чер теже.Устройство имеет входную клемму 1, соединенную через ключевой элемент 2 с одной из обкладок накопительного конденсатора 3 и со входом усилителя 4, выход кото рого подключен к выходной клемме 5, и регулируемый источник тока 6, выход которого через низкоомный резистор 7 соединен с выходом усилителя 4, а через высокоомный резистор 8 - с вышеуказан ной обкладкой накопительного конденсатора 3, Причем вторая обкладка накопительного конденсатора 3 подключена к точке с нулевым...
