G11C 27/00 — Электрические аналоговые запоминающие устройства, например для запоминания мгновенных значений

Номер патента: 763971

Опубликовано: 15.09.1980

Автор: Ямный

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...схема предложенного устройся ва. Оно содержит операционный усилитель 1, ключи 2-9, нелинейные элементы 10 и 11, накопительные элементы, например конпенсаторы 12-15, стабилизаторы 16 и 17, повторители напряжений 18 и 19, триггер 20 одно- вибратор 21, элемент управления 22,1 фпассивный элемент 23, оптроны 24 и25, вход устройства 26.Устройство работает следующим образом.При появлении на входе 26 сигнала, например отрицательной полярности, срабатывает оптрон 24 и подаетна первую клемму питания устройства27 положительное напряжение от источника питания, стабилитрон 17 пробивается и через конденсатор 15 и резистор ключа 9 начинает протекать ток. . Появившееся напряжение на этом резисторе, открывает транзистор ключа 9 и...

Номер патента: 763972

Опубликовано: 15.09.1980

Авторы: Атоян, Кулиш

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...подключены соответственно ко вторым входам третьего и четвертого элементов И,третьи входы которых соединены с шиной опроса, выход элемента ИЛИ соединен.с выходом устройства..На чертеже представлена функциональная схема предложенного устройства.Оно содержит элементы И 1-5, три. геры 6-8, реверсивные счетчики 9 и 10, элемент ИЛИ 11, шину запуска 12, шину опроса 13.Устройство работает следующим образом.Перед началом работы триггеры 6 и 7, а также реверсивные счетчики.9 и10 устанавливаотся в исходное состояние, в частности триггер 6 в единичное состояние, а триггер 7 и реверсивные счетчики 9 и 10 в нулевое состояние.При наличии потенциала запуска первый импульс входного сигнала проходит через элемент И 1 и устанавливает триггер 7 в...

Номер патента: 765880

Опубликовано: 23.09.1980

Авторы: Вагнер, Плеханов, Сидоров

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...(см, фиГ. Зл).Под действием этого сигнала происходитвторая запись в запоминающий элемент 7, рабочая точка которого перемещается в положение 3 (см. фиг, 2). В этом же такте 3 7%880Г 1 редлагаемое устройство (см, фиг. 1)содержит вычитающий блок 1, суммирующий блок 2, два фиксатора уровня 3 и 4,блок управления 5, блок записи 6, запоминающий элемент 7 и блок считывания 8,Устройство работает следующим образом.Весь интервал времени записи информации в запоминающий элемент 7 состоит изнескольких временных интервалов, каждыйнз которцх состоит из двух тактов - разрушающего считывания и записи. При этомработа аналогового запоминающего устройства описывается системой нелинейных разиостных уравненийкап(ь) =хвх+Хзв 1)-хвжмхвьеЬ) 1(.хзв 1 Л (1)при...

Номер патента: 765881

Опубликовано: 23.09.1980

Авторы: Незамаев, Сидоров

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...сигналы на входы блока 2 выбора адресов, который обеспечивает последовательность выбора элементов памяти накопители 1 и осуществляет запись значений входного сигнала, соответствующих моментам квантования.В режиме считывания блок 2 выбора адресов по сигналам с блока управления 3 обеспечивает считывание записанной информации с первого элемента памяти накопителя 1. Сигнал с этого элемента памяти поступает на вход блока .считывания 5, свыхода которого напряжение .1 з через ключ 7 по сигналу с блока управления 3 запоминается элементом памяти 10. Далее по сиг. налам с блока управлении 3 ключ 6 обеспечивает подключение источника 8 эталонного напряжения к блоку записи 4. Напряжение .) о этого источника выбирается таким, чтобы в элемент...

Номер патента: 765882

Опубликовано: 23.09.1980

Авторы: Агеев, Крештал, Ромашев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...4.Выход интегратора 3 соединен с информационным входом блока слежения-хранения5. Управляющий вход блока 5 и управляющий вход ключа 4 подключены к соответствующим сиихронизирующим выходам блока управления 2, Выход блока слежения-хранения 5 является выходом АЗУ.Устройство работает следующим образом.Блок управления 2 непрерывно вырабатывает ток считывания (см. фиг. 2, а) исинхронизирующие импульсы синх. 1 исинх. 2 (см. фиг. 2,б, в), С приходом команды Запись блок управления 2 вырабатывает импульсы сброса (стирания) старой информации и записи новой. После записи на выходе ячейки памяти 1 устанавливаются импульсы напряжения (см, фиг. 2, г).Ключ 4 работает синхронно с током считывания, т. е. он замкнут в течение одного полупериода тока...

Номер патента: 767844

Опубликовано: 30.09.1980

Авторы: Тимкин, Финогенова

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...выход второго ключа соединен с шиной нулевого потенциала, причем дифференциальный усилитель содержит усилительный каскад, выполненный на четырех П -р-й-.транзисторах, включенных по каскадной схеме, трех генераторах тока, первый из которых выполнен на-и-Р-транзисторе и резисторе, а второй и третиР - соответственно на и -Р-и-транзисторе и резисторе, стабилитрон и нагрузочный элемент, например резистор, через который коллектор первого о -р-п о -транзистора усилительного каскада соединен с пОложительной шиной питания, коллектор второго П -р-П- транзистора усилительного каскада соединен с коллектором Р-о-р-транзис тора первого генератора тока и через стабилитрон с выходом дифференциального усилителя и коллектором п-р-птранзистора второго...

Номер патента: 769632

Опубликовано: 07.10.1980

Автор: Кабанов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...работает не в режиме интегрирования, а в режиме хранения запомненного уровня напряжения Уь сформировавшегося на выходе 10 в момент времени 1=1 ь На протяжении всего интервала времени Ы = 1 - 1выходное напряжение будет постоянным иравным /вых=У=сопз 1. При сияи сигнала управления с ключа 5 его переключающий контакт снова отключает от входа 8резистор Зи подключает к нему резистор 4,поэтому при 1) 1 устройство опять работает в режиме интегрирования. В режиме запоминания аналогового сигнала, т. е. при1(Х(1 уровень запоминаемого напряжения остается постоянным длительное времяблагодаря шунтирующему действию резистора 3 на конденсатор 2, так как приростуровня запоминаемого аналогового сигнала, возникающий за счет интегрированияостаточного...

Номер патента: 769633

Опубликовано: 07.10.1980

Автор: Дубицкий

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...памяти, включенный между шиной нулево- щ го потенциала и точкой соединения другого входа дополнительного усилителя и одного из входов основного, соединенного через второй и третий ключи соответственно с источником сигналов и выходом дополнительного усилителя,С замкнутым первым и вторым ключами и разомкнутым третьим устройство охваче но первым контуром отрицательной обратной связи и находится в режиме выборки, ЗО Напряжение на конденсаторе памяти и выходе дополнительного операционного усилителя меняется синфазно с напряжением входного сигнала и мало отличается от него по величине, С замкнутым третьим ключом и разомкнутыми остальными устройство охвачено вторым контуром отрицательной обратной связи и находится в режиме хранения. Напряжение...

Номер патента: 769634

Опубликовано: 07.10.1980

Автор: Солонин

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...в элемент задержки 7, Этот импульс сбрасывает линейно изменяющееся напряжение 13.Как только заканчивается импульс сброса, генератор 2 сразу же формирует новое линейно изменяющееся напряжение 13. Это новое напряжение 13 также сбрасывается, как только сравняется с напряжением одиночного процесса 12. Это продолжается на протяжении всего одиночного процесса 12. В результате в элемент задержки 7, имеющий длительность задержки, большую, чем длительность одиночного процесса 12, записываются импульсы одинаковой длительности на разных расстояниях один от другого. Эти расстояния несут информацию об амплитуде квантов одиночного процесса 12, т. е. об амплитуде треугольных импульсов 14. Циркулируя в элементе задержки 7, импульсы управляют...

Номер патента: 769635

Опубликовано: 07.10.1980

Авторы: Тарасевич, Шевченко

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...подаются прямоугольные импульсы с тактовой частотой д, поступающие со второго выхода блока импульсного питания 5. Линейно изменяющееся напряжение треугольной формы с опорной частотой 1 с первого выхода блока импульсного питания 5 подводится к одному из входов ключа 4, другой вход которого соединен со вторым выходом блока импульсного питания 5.Прямоугольные импульсные напряжения второго и третьего выходов блока импульсного питания 5 сдвинуты между собой по фазе на 180,Выходной сигнал ключей 4 и 3, выходы которых объединены, представляет собой поочередную коммутацию входного напряжения У, и опорного сигнала треугольной формы, Этот сигнал поступает на входы элементов 7 и 6. Связь между входами элементов 6 и 7 и выходами ключей 3, 4 является...

Номер патента: 769636

Опубликовано: 07.10.1980

Авторы: Чигирев, Юрковский

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...5. Выходом устройства является выход сумматора 4.15 Устройство работает в двух режимах:записи (запоминания) напряжения и хранения запомненного напряжения.В режиме записи ключ 1 замыкается, ина накопительном элементе (конденсаторе) 5 устанавливается входное напряжение.В течение времени записи на выходе интегратора 3 поддерживается нулевое напряжение. В момент размыкания ключа 1 начинается режим хранения запомненного на пряжения. В режиме хранения вследствие. самопроизвольного разряда накопительного элемента 5 на выходе усилителя 2 формируется изменяющееся во времени напряжение, которое подается на первый вход сум матора 4 и на вход интегратора 3, которьш769636 Формула изобретения Составитель В. Муратоехред А. Камышникова рректор 3....

Номер патента: 769637

Опубликовано: 07.10.1980

Автор: Богатырев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...промежуток времени от моментаокончания имплуьса делителячастоты 8 до момента 1;У, - напряжение на выходе элемента памяти 1 в интервале времени (ь 2) )У, - эталонное напряжение, подаваемое на вход 4 интегратора 2 систочником эталонного напряжения 7.В результате этого на выходе формирователя импульсов 10 в момент 1, появляетсяимпульс, длительность Т которого постоянна. Этот импульс поступает на вход триггера 11 и устанавливает его в состояние логической 1, если в этот момент на другомего входе - высокий уровень напряжения,или состояние логического О в противномслучае, Опорные импульсы генератора 9,импульс формирователя 10 и сигнал с вы-.хода триггера 11 поступают на блок управления 12. Блок управления 12 вырабатывает импульс коррекции,...

Номер патента: 771729

Опубликовано: 15.10.1980

Автор: Анисимов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...составляющей спектра аналогового входного сигнала) можно считать,что устройство безынерционно передает напряжение входного сигнала наего выход,Напряжение с выхода усилителя 2поступает на один из входов компаратора б, на другой вход которогопоступает напряжение с шины 15.На выходе компаратора б Формируются прямоугольные положительныеимпульсы в каждый момент превышениямгновенным значением положительногонапряжения аналогоного входного сигнала текущего значения треугольного напряжения ГТН, присутствующегона шине 15. длительность этих импульсов прямо пропорциональна мгновенному значению напряжения аналогоного входного сигнала.Эти импульсы поступают на й-нходтриггера 7 и устанавливают на егонеиннертирующем выходе...

Номер патента: 773732

Опубликовано: 23.10.1980

Авторы: Вагнер, Сидоров

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...1 Ььхдается на вход усилителя 2 ошибки, имеющий коэффициент усиления, равный единице. Следовательно, выходной сигнал усилителя ошибки 2-Х, который явдя 0 3ется сигналом записи для запоминающего элемента 4, равен значению входной ана логовой величины Х, т.е. Х, =Х .Вк50 Ьк 4Запись этой величины в эапомйнащщий15 элемент 4, обладающий нелинейной характеристикой записи-считывания (криваяВ на фиг. 2 а), приводит к тому, что придальнейшем считывании информации блок5 считывания формирует значение выход 20 ной аналоговой величины, равное Х, зна6 И 6чительно отличающееся от записываемойвеличины Х .Если же использовать нелинейныйфункциональный преобразователь 3, ко 25 торый под действием входного сигналаХ формирует такой сигнал Х, чтоЬХ 4...

Номер патента: 773733

Опубликовано: 23.10.1980

Автор: Судариков

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...усилителя 7, в цепи обратной связи которого включен резистор 8. Вход усилителя 7 через индуктивность 9 соединен с выходом 10 переключателя 4 тока и с выходом 11 переключателя 1 тока и через ключ 12 с шиной нулевого потенциала. Ьходы управления переключателей 1 и 4 тока соединены со входом управления ключа 12 и с управляющей шиной 13. Выход 14 переключателя 1 тока и выход 15 переключателя 4 тока соединены с шиной нулевого потенциала.Устройство. работает следующим образом.В режиме записи ключ 12 разомкнут,в переключателе тока 1 включен выход 11, а в переключателе тока 4 включен выход 15. Входное напряжение преобразуется в ток преобразователем 2 напряжение-ток, который с выхода 11 переключателя тока 1 заряжает индуктивность 9 и...

Номер патента: 773734

Опубликовано: 23.10.1980

Авторы: Козлова, Чепалов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...каскада, выход подключен к инвертирующему входу операционного усилителя, вход второго фильтра подключен к выходу истокового повторйтеля, а выход подключен к неинвертирующему входу операционного усилителя.На чертеже предсавлена функциональная схема аналогового запоминающего устройства.Аналоговое запоминающее устройство содержит клемму 1 входного сигнала, входной каскад 2, первый ключ 3, первый накопительный элемент - кон 3734 ф 45 50 55 5 10 15 20 25 30 35 40 денсатор 4, клемму 5 источника питания, истоковый повторитель 6, управляемый генератор 7 тока, второй накопительный элемент - конденсатор 8, второй ключ 9, операционный усилитель 10, выходная клемма 11 устройства, блок 12 управления, первый и второй фильтры 13 и 14.Устройство...

Номер патента: 780048

Опубликовано: 15.11.1980

Автор: Лысяк

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...соединен с-одним из входов второго ключа, другой вход второго ключа соединен свыходом дифференциального усилителя 5 (О 15 20 25 30 35 40 45 50 55 60 Ь 5 и выходом первого ключа, выход второго ключа соединен с другой обкладкой конденсатора и выходом каскада начального уровня напряжения,выход которого соединен с выходомтретьего делителя напряжения и черезвторой нелинейный элемент с выходомдифференцирующей РС-цепочки.На чертеже изображена функциональная схема предложенного устройст.ва. Оно содержит накопительный элемент, например, конденсатор 1,дифференцирующую РС-цепочку 2, делители3-5 напрякения,ключи б и 7, каскад8 восстановления начального уровнянапряжения, истоковый повторитель 9напряжения, дифференциальный усилитель 10, шйну 11...

Номер патента: 790018

Опубликовано: 23.12.1980

Авторы: Алексеев, Мержанов, Соловьев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...цепи и цепь первого элемента 5 обратной связи в обратной связи усилителя 1, а замыкающие контакты первого ключа 10 соединяют выход усилителя 1 со входом дополнительного усилителя 2 и подключают второй элемент 6 обратной связи в цепь обратной связи дополнительного усилителя 2. 25 зо Э 5 4 О 84Таким образом, если на первый вход усилителя 1 продолжает поступать напряжение 11 в(1), на выходе устройства отслеживается напряжение, пропорциональное крумм 1-1 вых (т 1 ) + 1.1 х (1), а следовательно - сумме 1.1 в(1)+11,(1), которая, в частности, служит критерием для подачи очередного управляющего воздействия.Если новое управляющее воздействие вызывает переключение тактов первого ключа 10 в момент (а, аналогично тому, как это осуществлялось...

Номер патента: 794669

Опубликовано: 07.01.1981

Авторы: Андреев, Дубицкий, Калынюк, Мелихов, Швецкий

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...и на нагрузке 17 в режиме выборки тоже равно напряжению на конденсаторе 4 в связи с тем, что усилитель 11 замкнут отрицательной обратной связью через резисторы 14, 15, и напряжение на его выходе 16 устанавливается таким, чтобы обеспечивалось равенство напряжений на неинвертирующем входе 12 и в суммирующей точке входа 13. Таким образом, при равенстве напряжений на входах 12 и 13 усилителя 11 напряжение на его выходе будет таким же, а равенство напряжений на входах 12 и 13 усилителя 11 обеспечивается равенством напряжений на идентичных выходах 9 и 10 усилителя 8,Ы режиме хранения при замкнутом ключе 2 и разомкнутых ключах 1 и 3 напряжение на выходе 1 б определяется напряжением конденсатора 4, которое подается на вход 6 усилителя 8,...

Номер патента: 799012

Опубликовано: 23.01.1981

Авторы: Матвеев, Самсонов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...к шинам питания, вход выходного повторителя напряжения подключен к выходу второгоключа и к одному из выводов накопительного элемента, другой вывод которого 1 рподключен к шине нулевого потенциала,выход первого ключа подключен ко входу второго ключа, введен четвертыйключ, вход которого подключен к выходу регулятора уровня напряжения, выход - ко входу первого ключа, а вячейку памяти устройства введен третий ключ, вход которого подключен квыходу входного усилителя, а выход -ко входу второго ключа,На чертеже представлена функциональная схема предлагаемого устройства,Аналоговое запоминающее устройство содержит первую ячейку 1 памяти ирегулятор уровня напряжения, выпол- дненный в виде дополнительной ячейки.2 памяти, первый ключ 3, входной...

Номер патента: 799013

Опубликовано: 23.01.1981

Автор: Емельянов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...величины 0 О -дО с величиной20 0 , хранимой в фиксаторе 5. Сравне-.ние производится в блоке 4 аписи р4 2п ипоступлении на его управляющий входсигнала с генератора 30 тактовых имПульсов и при наличии на его первом46 входе напряжения О 02 с выхода фиксатора 5 уровня, и напряжения О О -д,-дОсчитанного по первому адресу . В ревуэ льтате сравнения блок 4 записи формирует сигнал записи, пропорционалаль 4 йый б О, После второго такта записи,в элементе памяти накопителя 1 попервому адресу накапливается информация 0 О -д О,где д 2 0 - погрешность,возникающая при записи в элементЦиЯ 2-д,памяти по первому адресу во втором такте записи . В дальнейшем режим работыпериодичеи, т,е . происходит счнтыван ие. по первому адресу, сравнение счи- а.таиной...

Номер патента: 799014

Опубликовано: 23.01.1981

Авторы: Вагнер, Емельянов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...импульс, поступающий на второй вход блока б записи, который вырабатывает импульс записи, пропорциональный (обычно равный по амплитуде) сигналу на его первом входе, и производится первая запись в выбранный элемент памяти накопителя 7 . Одновременно с этим в интервале с 7 -с 8 блок 9 управления люрмирует импульс, поступающий на третий вход Фиксатора 4 уровня, который в интервале с"с 8 отслеживает и с момента времени с за 8 поминает до следующего цикла сигнал на его первом входе, равный С,=ОО+О. Если время существования первого слагаемого 01 на первом входе суммирующего усилителя 1 ограничено, то предусмотрена возможность хранения суммы двух чисел О+ О на время ее записи в Фиксаторе 3 уровня . Для этогов момент времени с блок 9...

Номер патента: 799015

Опубликовано: 23.01.1981

Авторы: Епифанов, Кривенков, Пантелей, Сдвижков

МПК: G11C 27/00

Метки: анаголовое, запоминающее

...- 1ЕлЬ С 4 СЙ 12 Схема генератора 3 предназначена для получения линейно нарастающего напряжения О с переменной дискретной крутизной на период времени работы устройства запоминанияТранзистор 9, включенный на схеме с общей базой, является источником постоянного тока, величина которого задается резистором 12 или резистором 13 и источником 16 питания .Источник 15 питания обеспечивает режим работы транзистора 8.Транзисторы 6, 8 и 7 выполняют функции электронных ключей, обеспечивающие временные параметры линейно нарастающего напряжения на коыденсаторе 14 . жения; на фиг . 3 - графики запоминания напряжений .Устройство содержит триггеры 1 и 2, генераторы 3 и 4 линейно изменяющегося напряжения нуль-орган 5 .Первый генератор 3 линейно...

Номер патента: 799016

Опубликовано: 23.01.1981

Автор: Осипов

МПК: G11C 27/00

Метки: выборки, хранения

...входом 15 выходного усилителя 7, четвертый ключ 16 соединяетвыход Фильтра 1 и второй инвертирующий вход 17 входного усилителя 2 сшиной нулевого потенциала и со вто -рым неинвертирующим входом 18 входного усилителя,Устройство работает следующим образом,Предположим, устройство находитсяв режиме выборки и на его вход поступает сигнал ступенчатой Формы (например, с коммутатора аналоговых сигналов). Входной сигнал через замкнутыйпервый ключ 4 поступает на первыйнеинвертируюший вход 3 входного усилителя 2, охваченного через замкнутыйключ 12 отрицательной обратной связью.Ключ 5 в цепи общей обратной связиразомкнут, а ключ 16 замкнут. Входнойусилитель в рассматриваемом режиме 40представляет собой повторитель напряжения, накопительный...

Номер патента: 801104

Опубликовано: 30.01.1981

Авторы: Ванжула, Гойденко, Голик

МПК: G11C 27/00

Метки: аналоговое, запоминающееустройство

...снижает требования к величине коэффициента передачи повторителя 4 и входного сопротивления входного операционного усилителя. Погрешностью от падения напряжения на открытом ключе б можно пренебречь, если ,Щобеспечить достаточно высокое входное сопротивление входного операционного усилителя на инвертирующемвходе (свыше 100 кОм) по сравнению ссопротивлением открытого ключа 6.Через НС-цепочку поддерживается обратная связь по переменному току наинвертирующий вход входного операционного усилителя во время нахожденияключей в состоянии неогределенностипри их коммутации. На время выборкидействие НС-цепочки блокируется через открытый ключ б выходным сопротивлением выходного операционногоусилителя (повторителя) 4. Активноесопротивление...

Номер патента: 803013

Опубликовано: 07.02.1981

Авторы: Грушецкий, Тимофеев

МПК: G11C 27/00

Метки: аналоговое, запоминающее, устрой-ctbo

...1, первый пов- Яторитель напряжения 2, первый ключ3, второй повторитель напряжения 4,второй накопительный конденсатор 5,третий повторитель напряжения б,второй ключ 7, вычитающий блок 8, щсуммирующий блок 9.Устройство работает следующимобразом.При наличии входного сигнала ОВи при открытом состоянии ключей 3,5первый накопительный конденсатор 1и второй накопительный конденсатор5 заряжаются до напряжений О О 2,равные Ох, которые через повторители напряжения 2 и б подаются насоответствующие входы вычитающего 30блока 8, На выходе этого блока напряжение О =О= О=О, Одновременно2напряжение О =О подается на входсуммирующего блока 9 и с его выходав виде напряжения О =Оподается 35на выход устройства,После размыкания ключей 3 и 7 начинается...

Номер патента: 805417

Опубликовано: 15.02.1981

Автор: Дубицкий

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...и другим входомосновного усилителя, выход которогочерез второй ключ соединен с однойиэ обкладок конденсатора, выходдополнительного усилителя соединенсо входом третьего ключа, введенчетвертый ключ, вход которого соединен с входом третьего ключа и выходом устройства, выход четвертогоключа соединен с одним иэ входовосновного усилителя.На чертеже представлена Функциональная схема предложенного устройства.Оно содержит основной и дополнительный усилители 1 и 2, пассивные элементы 3 и 4, вход 5, усилителя 2, выход 6 усилителя 1, ключи7 - 10, накопительный элемент, например конденсатор 11, шину 12 нулевого потенциала, вход 13 усилителя2, вход и выход 14 и 15 устройства,выход 16 усилителя 2, входы 17 и 18усилителя 1.Наиболее наглядно...

Номер патента: 809389

Опубликовано: 28.02.1981

Авторы: Захаров, Старин, Тимонин, Юрков

МПК: G11C 27/00

Метки: аналоговое, запоминающее, устрой-ctbo

...однако последовательность импульсов при любомуправляющем коде преобразователя Кодчастота 9 повторяется через 2" импульсов. 40На чертеже представлена структурнаясхема предлагаемого устройства,Устройство содержит форм ировательрадиосигналов 1., двоичный счетчик 2,блок управления 3, элементы И 4, 5, 6,триггер 7, генератор опорных сигналов 8, 45преобразователь "Код - частота" 9, делитель частоты 10 и фильтр 11.Устройство работает следующим образом,Перед началом работы триггер 7 устанавливается в исходное положение, приэтом подается разрешающий потенциална элементы И 4 и 5, открывающиецепи счета и сброса счетчика 2, и подается сигнал, запрещающий работу преобразователя "Код-частота" 9, Входной радиосигнал подается нв формирователь 1,где...

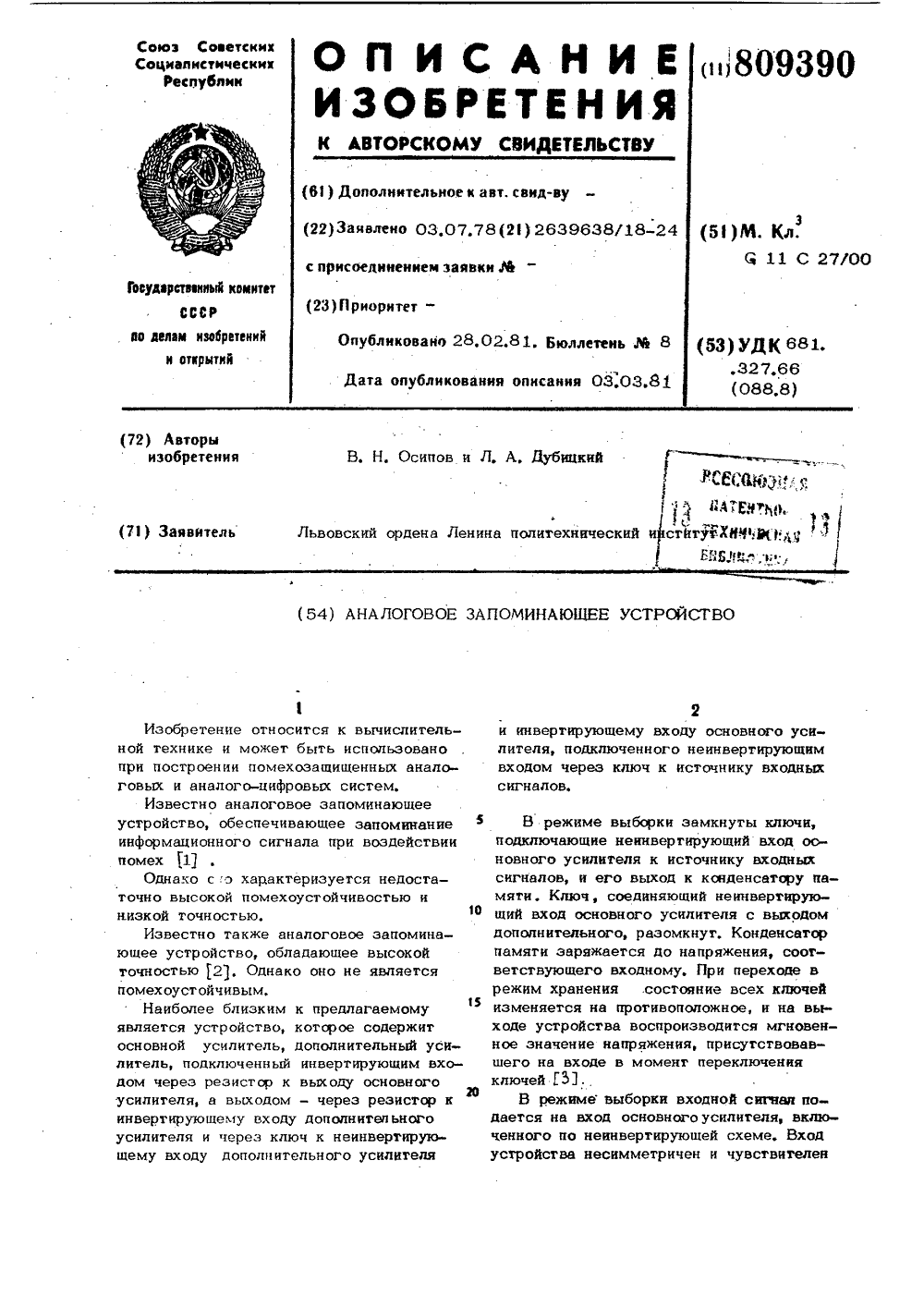

Номер патента: 809390

Опубликовано: 28.02.1981

Авторы: Дубицкий, Осипов

МПК: G11C 27/00

Метки: аналоговое, запоминающее, устрой-ctbo

...напряжения 30от входов 15 и .11 к выходу 4;О ,О - напряжения смещения нуляосновного усилителя по входам 8, 14 и 15, 11 соответственно с учетом синфазных ошибок в режиме выборки.Конденсатор 10, подключенный к выходу4 основного усилителя 1, также заряжается в режиме выборки до напряжения О 40При переходе в режим хранения размыкаются ключи 12, 16 и 9 и замыкаютсяключ 17, подключающий вход 14 основного усилителя 1 к шине нулевого потенциала, и ключ 7, замыкающий цепь обшей обратной связи. Напряжение О запоминается на конденсаторе памяти 10.В режиме хранения на выходе устройства присутствует постоянное напряжение, амадее их при- давля- можициенты п о упростить отношению сопротивлений резисторов 6 и 3;Оо - напряжение смешения...

Номер патента: 809391

Опубликовано: 28.02.1981

Авторы: Курышов, Нерубацкий, Осьминин, Подунаев, Ташлинский

МПК: G11C 27/00

Метки: аналоговое, запоминающееустройство

...5, второй ключ 6, накопительный элемент(конденсатор) 7 и повторитель 8 напряжения,Предлагаемое устройство работаетследующим образом,20В исходном состоянии первый ключ 1закрыт сигналом компаратора 2, а второй ключ 6 открыт сигналом формирователя 5. Накопительный элемент (конденсатор) 7 разряжен через второй ключ 6,напряжение на нем равно нулю. Перед началом .запоминания на синхронизирующийвход устройства подают синхроимпульс,поп йствием которого формирователь 5вырабатывает импульс, длительностьюравный требуемому времени запоминанияамплитуды входного импульса. Выработанный импульс закрывает второй ключ 6,подготавливая тем самым устройство кработе, С приходом на вход устройстваисследуемого импульса, напряжение на35первом входе...
