Устройство для фиксации уровня аналоговых сигналов

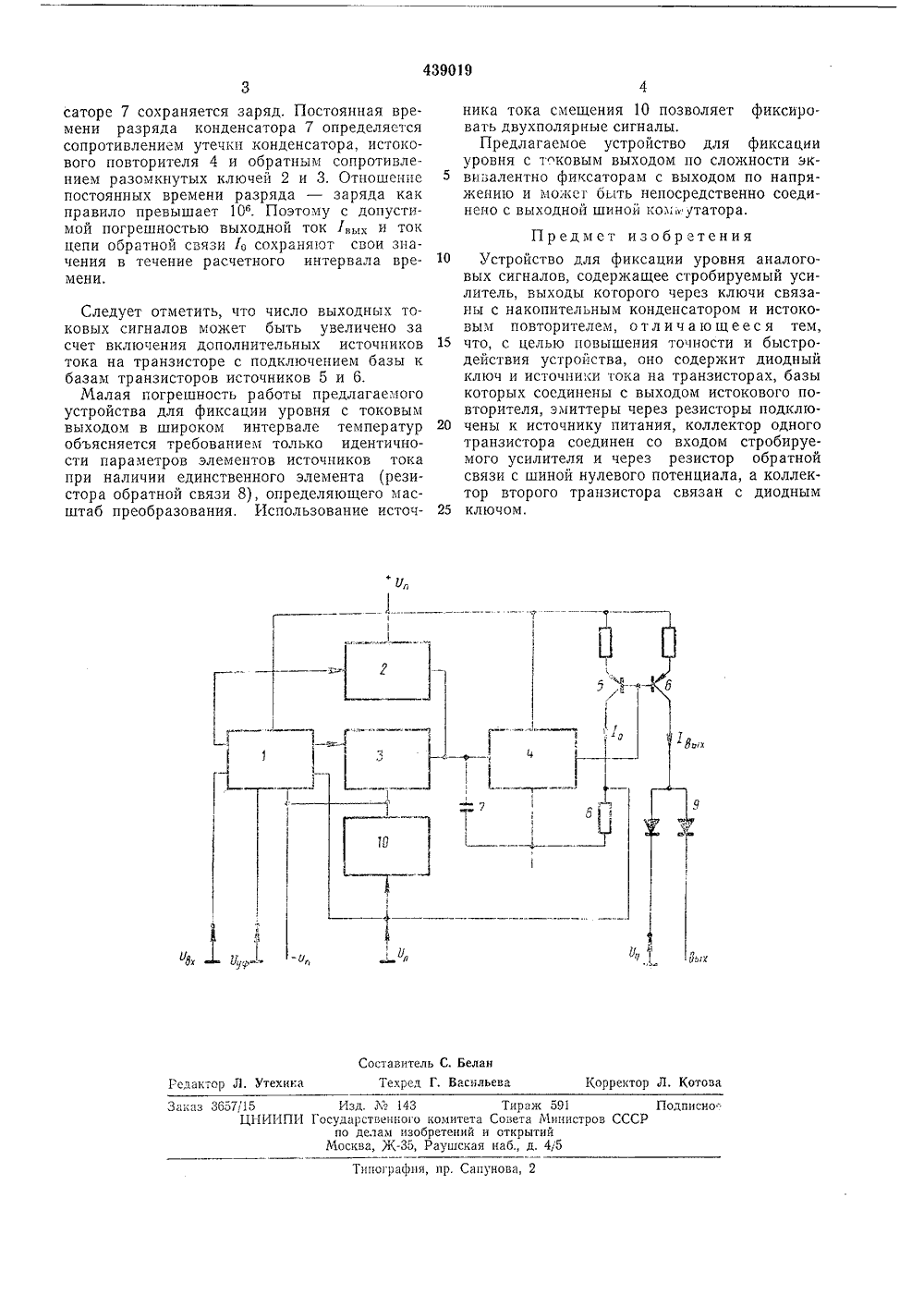

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 439019 Союз Советскими Социалистицеских Республик(51) М. Кл. б 11 с 27/00 присоединен явкиГосударственный комитет Совета Министров СССР по делам изооретеннй и открытий(53) УДК 681.335(088.8) 2) Авторы изобрете Б, И, Борде Красноярский политехнический институт71) Заявите ФИКСАЦИИ УРСИГНАЛОВ 54) УСТРОЙСТВО ДЛ АНАЛОГОВЬИзобретение относится к области автоматики и вычислительной техники, в частности оно может быть использовано в быстродействующих системах кодирования и обработки информации.Известно устройство для фиксации уровня напряжения, построенное на базе усилителя. Однако оно имеет недостаточную точность и малое быстродействие, поскольку для преобразования напряжения в ток на его выходе установлены преобразователи напряжения в ток с цепью смещения уровня, содержащие элементы настройки.Целью изобретения является повышение точности и быстродействия устройства.Для достижения этой цели в предложенное устройство введены диодный ключ и источник тока на транзисторах, базы которых соединены с выходом истокового повторителя, эмиттеры через резисторы подключены к источнику питания. Коллектор одного транзистора соединен со входом стробируемого усилителя и через резистор обратной связи с шиной нулевого потенциала, а коллектор второго связан с диодным ключом.На чертеже дана схема предложенного устройства,Устройство содержит стробируемый усилитель 1 рассогласования и управления ключами, ключи 2 и 3 на диодах, биполярных или полевых транзисторах, истоковыи повторитель 4, источники тока 5 и б на транзисторах р - п - р типа, накопительный конденсатор 7, резистор обратной связи 8, диодный ключ 9 5 на импульсных диодах и источник тока смещения 10.При поступлении напряжения управленияфиксацией 1/,.ф, соответствующего режиму слежения в зависимости от знака разности О входного напряжения У, и напряжения обратной связи Увыходой сигнал усилителя 1 замыкает ключи 2 или 3, поддерживая заряд конденсатора 7 на таком уровне, чтобы напряжение С, равнялось входному Ь При 5 достаточно большом входном сопротивленииусилителя 1 ток цепи обратной связи 1, ра 1 вхнвен 1,= ви, ввиду идентичности цепеи исфоточников тока и элементов схемы, выходной О ток 1, равен току цепи обратной связи 1Таким образом, сопротивление резистора обратной связи 8 определяет масштаб преобразования, Выходы фиксаторов объединены общей шиной и образуют коммутатор сигналов 5 тока, причем выбранному фиксатору соответствует высокий уровень сигнала управления диодньв ключом.При поступлении сигнала управления фиксацией с,.ф, соответствующего режиму хране- О ния, ключи 2 и 3 размыкаются, и на конден. Васильева ехика Изд. М 1431 Государственного комитетпо делам изобретенийМосква, )К, Раушска каз 3657/15ЦНИ Тираж 591Совета Минисоткрытийнаб., д. 4/5 в С Типография, пр. Сапунова, 2 саторе 7 сохраняется заряд. Постоянная времени разряда конденсатора 7 определяется сопротивлением утечки конденсатора, истокового повторителя 4 и обратным сопротивлением разомкнутых ключей 2 и 3. Отношение постоянных времени разряда - заряда как правило превышает 10. Поэтому с допустимой погрешностью выходной ток 1 ы, и ток цепи обратной связи Ув сохраняют свои значения в течение расчетного интервала времени. Следует отметить, что число выходных токовых сигналов может быть увеличено за счет включения дополнительных источников тока на транзисторе с подключением базы к базам транзисторов источников 5 и б.Малая погрешность работы предлагаемого устройства для фиксации уровня с токовым выходом в широком интервале температур объясняется требованием только идентичности параметров элементов источников тока при наличии единственного элемента (резистора обратной связи 8), определяющего масштаб преобразования. Использование источника тока смещения 10 позволяет фиксировать двухполярные сигналы,Предлагаемое устройство для фиксацииуровня с токовым выходом по сложности эк вивалентно фиксаторам с выходом по напряжению и можсг быть непосредственно соединено с выходной шиной ком утатора. Предмет изобретения10 Устройство для фиксации уровня аналоговых сигналов, содержащее стробируемый усилитель, выходы которого через ключи связаны с накопительным конденсатором и истоковым повторителем, о т л и ч а ю щ е е с я тем, 15 что, с целью повышения точности и быстродействия устройства, оно содержит диодный ключ и источники тока на транзисторах, базы которых соединены с выходом истокового повторителя, эмиттеры через резисторы подклю чены к источнику питания, коллектор одноготранзистора соединен со входом стробируемого усилителя и через резистор обратной связи с шиной нулевого потенциала, а коллектор второго транзистора связан с диодным 25 ключом,
