G11B — Накопление информации, основанное на относительном перемещении носителя записи и преобразователя

Номер патента: 290311

Опубликовано: 01.01.1971

Авторы: Тимофеев, Черн, Шелегеда

МПК: G11B 5/72

Метки: записи, магнитной, носитель

...следующими недостатками: уменьшение отдачи и плотности записи за счет образования зазора между рабочим слоем и магнитной головкой, определяемого толщиной клеящего 1 слоя и лавсановой плении (15 - 20 ик), защищающей рабочий слой от механических повреждений при эксплуатации. Кроме того, усложняется технология изготовления за счет применения склеивающих приспособлений. 2С целью повышения уровня отдачи и плотности записи информации, а также упрощения технологического процесса, в предлагаемом устройстве для защиты рабочего слоя от механических повреждений на него мето дами полива наносят полиуретановое покрытие толщиной 1 - 7 мк.На чертеже приведена схема строения предлагаемого носителя. На обе стороны подложки Х наносится рабочиц...

Номер патента: 290312

Опубликовано: 01.01.1971

Авторы: Бабич, Дорошенко, Муравьев, Сасов, Томин

МПК: G11B 5/78

Метки: винтовой, ленты, магнитной, многорядной, многослойной, намотки

...при:их применении огра.ничена толщина рулона наматываемой на катушку лепты и, следовательно, нерационально используется объем лентопротяжных механизмов.С целью обеспечения равномерности укладки магнитной ленты при увеличении ее толщины по предлагаемому способу ленту наматывают с перекрытием при шаге намотки, превышающем половину ее ширины.Предлагаемый способ иллюстрируется чертежом,На катушку 1 наматывают ленту 2 винтообразно с шагом, гменьшим ширины ленты, но большим ее половины, при этом лента на катушке укладывается таким образом, что каждыи из ее витков, кроме краиних, располагается на двух уровнях, отличающихся по высоте на толщину ленты. Шаг намотки превышает половину ширины ленты на размер, обеспечивающий плавный перегиб ее при...

Номер патента: 290313

Опубликовано: 01.01.1971

Автор: Травников

МПК: G11B 15/26

Метки: видеомагнитофона, лентопротяжный, механизм

...и между составными частями последнего, а шаг витка ленты равен двойной ее ширине,На чертеже показан предлагаемый механизм,Механизм состоит цз двух вращающихсяголовок 1 и 2, укрепленных на диске с при,водом 3, головок синхронизации и звукового сопровождения 1 и 5; неподвижного цилиндра б, состоящего из двух частей, между,которы ми вращаются вцдеоголозки; ведущего вала 7 с проточкой между лентами в нерабочей части установленного под углом р к привод 8; прижимного ролика 9; двух на- О празляющцх роликов 10 и 11 и магнитнойленты 12.Предлагаемый механизм раоотает следующиобразомМагнитная лепта транспортируется веду щим валом 7 прп помощи прижимного ролика 9 по неподвижному и наклоненному цилиндру б, охваченному лсцтой ца 860. Между...

Номер патента: 290314

Опубликовано: 01.01.1971

Автор: Травников

МПК: G11B 15/467

Метки: ленты, магнитной, протягивания

...прижимных ролика.В предлагаемом устройстве увеличение равномерности, натяжения ленты достигается тем, что ведущий вал зыполнен в виде двух 15 цилиндров разного диаметра, а один из ролликов выполнен прижимающим входную ветвь ленты к цилиндру меньшего диаметра, другой ролик - прижим ающим выходную ветвь ленты к цилиндру большего диаметра. 20На чертеже показана схема описываемого устройстваУстройство включает привод вела-двигателя 1, магнитную лентуный неподвижный барабан 3, с 25 ведущий вал 4, верхний 5 и нижежимные ролики.Устройство работает следующимМагнитная лента в зонах с нулежением направляется обычными 0 При вращении ведущего вала 4 от приводного дзигателя 1 магнитная лента 2, прижимаясь нижним роликом б к нижнему...

Номер патента: 290315

Опубликовано: 01.01.1971

Авторы: Варанаускас, Довид, Рагульскис, Суткайтите

МПК: G11B 15/30

Метки: аппарат, записи, магнитной, накопителем

...является создание накопителя с облегченным перемещением петлиленты,Поставленная цель достигается выполнением направляющих, по которым скользятпетли ленты, вибрирующими.На чертеже показан предлагаемый аппарат магнитной записи с накопителем.Аппарат содержит тракт 1 записи и воспроизведения, накопитель 2, ведущий вал 3,прижимное устройство 4, направляющееустройство 5, магнитную головку б, корпус 7накопителя, направляющие 8, вибрирующее устройство 9, возвращающее устройство 10, защсмляющее ленту устройство 11, осевые 12 перемещения направляющих,Аппарат состоит цз тракта записи и восиро;гзведения ц накопителя. Тракт записи и воспроизведешгя состоит цз ведущего вала с прижимным устройством, направляющего устройстза и магнитной головки....

Номер патента: 290316

Опубликовано: 01.01.1971

Авторы: Горицкий, Зильбе, Ухов, Федосеев

МПК: G11B 15/44

Метки: привод, электромеханический

...10 самым жесткую передачу. Причем включениекаждого тормоза сблокировано с определенным направлением вращения приводного электродвигателя Прн включении приводного электродвигателя в зависимости от по лярности управляющего напряжения, обуславливающего направление вращения электродвигателя, а, следовательно, исполнительной осн, автоматически благодаря наличию блокировки его с тормозами растормажп вается поворотный корпус дифференциального редуктора той кинематической цепи, которая при выбранном направлении вращения исполнительной осн яе будет являться ведущей. При этом поворотный корпус дифферен циального редуктора второй кинематическойцепи будет фиксироваться сопрягаемым с ним тормозом, образуя тем самым жесткую передачу ведущей...

Номер патента: 290317

Опубликовано: 01.01.1971

Авторы: Бакалейник, Ветметавтом, Данков, Крючков, Специальное, Ылов

МПК: G11B 15/60, G11B 15/70

Метки: кольца, лентопротяжный, ленты, механизм

...недостатком этих устройств является непригодность их для длительной эксплуатации, так как первый (внутренний) виток в месте вытягивания из рулона прижимается остальными (наружными) витками к бобышке, что приводит к быстрому изнашиванию ленты.С целью уменьшения износа носителя информации и новышения надежности работы механизма в предлагаемом устройстве на корпусе шарнирно укреплен рычаг, на котором установлен ролик с бортиком, выпилценный сопрягаемым с торцом рулона и с внутренней его поверхностью, и ролик с кольцевым пазом, выполненным сопряг;немым с витком ленты между внутренней поверхностью рулона и бобышкой.На фиг. 1 показан общий вид предлагаемого устройства для бесконечной ленты; на фиг. 2 - устройство для бесконечной ленты со...

Номер патента: 290318

Опубликовано: 01.01.1971

Автор: Денисов

МПК: G11B 15/60

Метки: магнитнойзаписи, носителя, укладки

...пазу цилиндрического кула иа, осла аюцееся тем, что, с целью умсцьшецця габаритов устройства, ци лцндрическцй кулачок Выполнен свободновраща 1 ощцмся на его валу и жестко соединен с основным зубчатым колесом, прц этом последнее сопряжено с Одним цз дополнительных колес, которое жестко соединено с другим 30 аналогичным колесом, укрепленным ца упомя.нутом валу. ТРОЙСТВО ДЛЯ УКЛАД ЗАИзобретение относится к области приборостроения и может использоваться в лентоили проволокопротяжных механизмах магнитной записи,Известно устройство, где многорядная намотка ленты на широкую катушку производится за счет возвратно-поступательного движения катушки вдоль оси вращения. В этом случае лента не деформируегся.С целью уменьшения габаритов в предлагаемом...

Номер патента: 290319

Опубликовано: 01.01.1971

Авторы: Варанаускас, Навицкас, Рагульскис

МПК: G11B 27/10, G11B 27/15

Метки: колебанийленты, поперечных

...работающих взаписи сигналов.Известны устройства дляречных колебаний, содержэлемент, валик и П-образньВ известных устройствахчие переменной силы трениями элементами скольжения,к погрешностям измерения пний ленты.С целью повышения точуменьшения переменной слентой и подвижным элемемом устройстве подвижныйс цилиндрической частью ивании - с канавками, сопваликом, установленным сковых опорных вкладышах,регулируется по высоте, првалик размещен под углом,ния между лентой и цилинподвижного элемента,На чертеже приведена схема предлагаемогустройства.Устройство содержит ленту 1, подвижныэлемент 2, клин 8, валики 4, агатовые керны бвинт б и корпус 7. Лента, перемещаясь продольно, совершает и поперечные перемещения (перпендикулярные к плоскости...

Номер патента: 290320

Опубликовано: 01.01.1971

Авторы: Бабич, Орлович

МПК: G11B 27/36

Метки: задержки, линия, отводами

...задержки,Частотный модулятор 1, на вход которогопоступает подлежащий задержке сигнал, соединен через согласующий усилитель 2 с записывающей магнитной головкой 3. Последняяустановлена на механизме 4 перемещения носителя магнитной записи, на котором размешечы также стирающая магнитная головка 5 и воспроизводящие магнитные головки б. Каждая из головок б соединена через усилптельограничитель 7 и заторможенный мультпвибратор 8 с фильтром 9 нижних частот. Выход 5 каждого мультивибратора 8 непосредственноили через блок согласования соединен через выпрямитель 10 и инвертор 11 со схемой ИЛИ 12, подключенной к индикатору 13.Сигнал, подлежащий задержке, записывают 10 с помощью головки 3 на носителе магнитнойзаписи, С выходов фильтров 9 снимают...

Номер патента: 291229

Опубликовано: 01.01.1971

Авторы: Вичес, Коньков

МПК: G11B 5/00

Метки: магнитным, неравномерности, носителем, отдачи, памяти, системах

...квантую. щего напряжения. Для формирования квантующих импульсов используется измеряемый периодический сигнал, частота которого умножается с помощью двоичного умножителя, состоящего из последовательности звеньев, содержащих двухполупериодные выпрямители 9, повышающие частоту измеряемого сигнала вдвое, дифференцирующие ячейки 10, формирующие двухполярные сигналы удвоенной частоты, и усилители-формирователи 11, согласующие уровни сигналов, каждого из звеньев. Каждое из звеньев обеспечивает, таким образом умножение частоты сигналов вдвое, а общее число звеньев определяет коэффициент умножения, а следовательно, и максимальное число квантующих импульсов. С умножителя квантующие сигналы через ключевую схему 12, открьввающуюся опорным...

Номер патента: 291230

Опубликовано: 01.01.1971

Авторы: Вичес, Коньков

МПК: G11B 27/36, G11B 5/00

Метки: движения, скорости

...после воспроизведенияи формирования они могут подаваться непосредственно на блок квантования.К д 301 чпому счети(у 1 рез кл 101 евуО схему 12 подключается дешифратор Лиодпа 5 10матричная схема) 13 па выходах которой появляотея сигналы, соответствующие состоян 110 сигнала после Окончания счета серии,следовательно, длительности периода мгновенной частоты воспроизведенного сигнала. 1 гПри изменении длительности периода тестсигнала из-за нестабильности скорости носителя сигнал будет в соответствии с закономизменения появляться на различных выходахматричной схемы. 20Производя счет числа сигналов, появляющихся на различных выходах схемы, в процессе измерения тест-сигналов с помощьюсчетчиков 14 можно получить гистограммураспределения...

Номер патента: 291231

Опубликовано: 01.01.1971

Авторы: Всгтсо, Коновалов, Нанос, Очков, Сухов

МПК: G11B 5/29

Метки: 291231

...стирании двух дорожек. Изсравнения кривых видно, что прц размагничивании двухдорожечной сцгналограммы мощность, потребляемая предлагаемой головкой в15 4 - 5 раз меньше, чем прц использованииобычных кольцевых магццтцых головок,Предлагаемая магнитная головка стирания представляет собой два Г 1-образных полусердечника 4 и 5 (см. фпг. 2), расположеццыхв об 1 цем металлцтеском корпусе,общую базу для обоих цабраццых цз пластинпермаллоя полусердечццков. Полюса одногоиз полусердечнцков выполнены Т-образцымц,другого - П-образцыми. В воздушном зазоре25 между полусердечш 1 ками д помещается магнитный диск. Стирание производится магццтным потоком, который создается в полусердечциках при пропусканиц через надетые цаццх катушки тока высокой...

Номер патента: 291232

Опубликовано: 01.01.1971

Авторы: Зинин, Изо, Ойхер, Филобок

МПК: G11B 5/23, G11B 5/325

Метки: головка1, магнитная

...теь полнена расширяющей жения носителя,На чертеже показа нитная головка стирана предлагаемая мая. Изобретение относится к области радиотехники, а именно к устройствам для магнитной записи информации на магнитоноситель.Известны магнитные головки, у которых рабочая щель выполняется постоянной по ширине. В таких головках стирания необходимый градиент спадания магнитного поля при заданной скорости движения магцитоцосителя достигается путем использования высокочастотного переменного магнитного поля, создаваемого с помощью генератора. Последний же потребляет довольно значительную мощность, При снижении частоты размагцичивающего поля скорость спадания напряженности поля становится больше требуемой и в этом случае полного...

Номер патента: 291233

Опубликовано: 01.01.1971

Авторы: Калюжный, Любашеико, Мачинский

МПК: G11B 5/265

Метки: головка, двухканальная, магнитная

...с последними взаимо перпецдикулярцые рабочие зазоры.На фиг. 1 и 2 изображена конструкция головки; ца фиг. 3 - вид головки в изометрии; ца фиг. 4 пуцктириой штриховкой показан след сиги алограммы первого капала, сплошиои штриховкой - след сигналограммы второго канала, а-цаправлс 1 ше движения магцитцого носителя указано стрелкой.Головка содержит квадратный стержень 1из магнитомяпсого материала, четыре ссрдечиика 2, 11 а каждь й из которых помеще 1 ю ИО одной обмотке 3, четыре магцитцых экрана 4 для устранения влияния обмоток друг ца друц га через мап 1 итные потоки рассеяния. Ссрдечиики с гранями стержня образуют рабочие зазоры 5. Над рабочими зазорами расположен мап 1 итцый носитель 6,Две противоположные обмотки 3 соединяются между...

Номер патента: 291234

Опубликовано: 01.01.1971

МПК: G11B 15/22

Метки: аппарата, лентопротяжный, магнитнойзаписи, механизм

...чертеже показана конструкция протяжного механизма.20 Механизм содержит соосцо расположенныекатушки 1 н 2 с намотанным на них магнитным носителем 8, ведущий вал 1, магнитные головки б, концевые выключатели 6 и 7, рычаг-осязатель 8 с роликом 9, пружиноц 10 и Б переключателем 11 с упором 12, На рычагеосязателе на оси 18 установлен рычаг 14 с роликом 15. Пружина 16 одним концом закреплена при помощи осц 17 на рычаге-осязателе 8, другим концом при помощи винта 18 30 - на рычаге 14,291234 Тираж 473 Закаа 7 Подписно горская типографи Ролик 9 рычага-осязателя 8 под действием пружины 10 касается рулона магнитного носителя, намотанного на катушку 1. Рычаг 14 установлен таким образом, что обеспечивает касание ролика 15 к рулону магнитного...

Номер патента: 291235

Опубликовано: 01.01.1971

Авторы: Дорошенко, Кукла, Муравьев, Сасов

МПК: G11B 15/22

Метки: автоматической, лентопротяжного, магнитофона, механизма, остановки

...конец магнитного носителя. постоянный магнит 4 располагается против магцитоуправ ляемого элемента 6, замыкая таким образом,его коцтакты, а постоянный магнит 5 - против магцитоуправлясмого элемента 7, замыкая его контакты. При одновременно замкнутых контактах магиитоуправляемых элемец тов 6 ц 7 через обмотку реле 13 потечек ток, иконтакты реле окажутся разомкнутыми. Таким образом, ца электродвигатель 12 перестает поступать напряжение. Для запуска протяжного механизма необходимо кратковремеццо нажать кнопку 14. При этом замыкается электрическая сеть электродвигателя 12, электродвигатель начццает вращаться и при помощи ведущего вала 9 транспортирует магнитный носитель 3. При первом же вразо щении катушек 1 и 2 постоянные магниты 4...

Номер патента: 291236

Опубликовано: 01.01.1971

МПК: G11B 15/26

Метки: 291236

...контактирования ее с головкал лены дополнитсльные элементы, на лики, прогибающие внешнюю повер 5 дущего ролика.На чертеже показано прсдлагаройство для прот 5 тгинани 5 лДгнитн Устройство представляет собой ведущийролик 1, охватываемый лентой 2, которая прижимается к нему элсментамн 3. Внешнее кольцо 4 ведущего ролика 1 выполнено нз эластичного фрикционного матерна,ча. На небольшом расстоянии от внешней образуюьцей ведущего ролика параллельно ей илтеется внутреьшяя узкая кольцевая щель, высота которой больше ширины магнитной ленты. С двух сторон магнитной головки б установлены прпжильные элементы 6 (например ролики), выступающие на небольшую величину над рабочей поверхностью магнитной головки 5. Прижимные элементы прогибают внешнюю...

Номер патента: 291237

Опубликовано: 01.01.1971

Авторы: Бансевичюс, Гсо, Есн, Навицкас, Рагульскис

МПК: G11B 15/26

Метки: аппарата, записи, ленты, магнитной, продвижения, тракте

...с пьезокристаллами, прц этом один из элементов пары закреплен ца ггружицях, я сами пары подключены одна относительно другой со сдвигом фаз питающего цяпряжселмет изооретец ты в трак. .гичаоигее бильцостц е сторонысоприа элементы гз элсменсами падругой со я цродв нитной цты, вд ецы и парцыс мп, пр чсц ца одна о ающего цжснця лен заццсц, о лщегцгя ст ольцпоо срцодцчсскп подвцжнысэтом олин пружинах, тцосптсльцо прццццццялгцг;гях 2 - тет)рггя, гцтов (а); закон измеИ 5 ЦЬЕЗОЭЛЕМЕЦгоц В(б); закон цзмсцспьезоэлементов ц повремени (в).ецту 1, подвцжцыс ге пьезокристаллы 3,пр 5 гжени 5 г,ния.1 г г 1) ц г, 1 5 гзобря жегямя усрогсця; ця фиг.жеция подвижных элемегггсц 555 цяцряжсция питацпродольном направленииция напр 5 гжсния...

Номер патента: 291238

Опубликовано: 01.01.1971

МПК: G11B 15/38

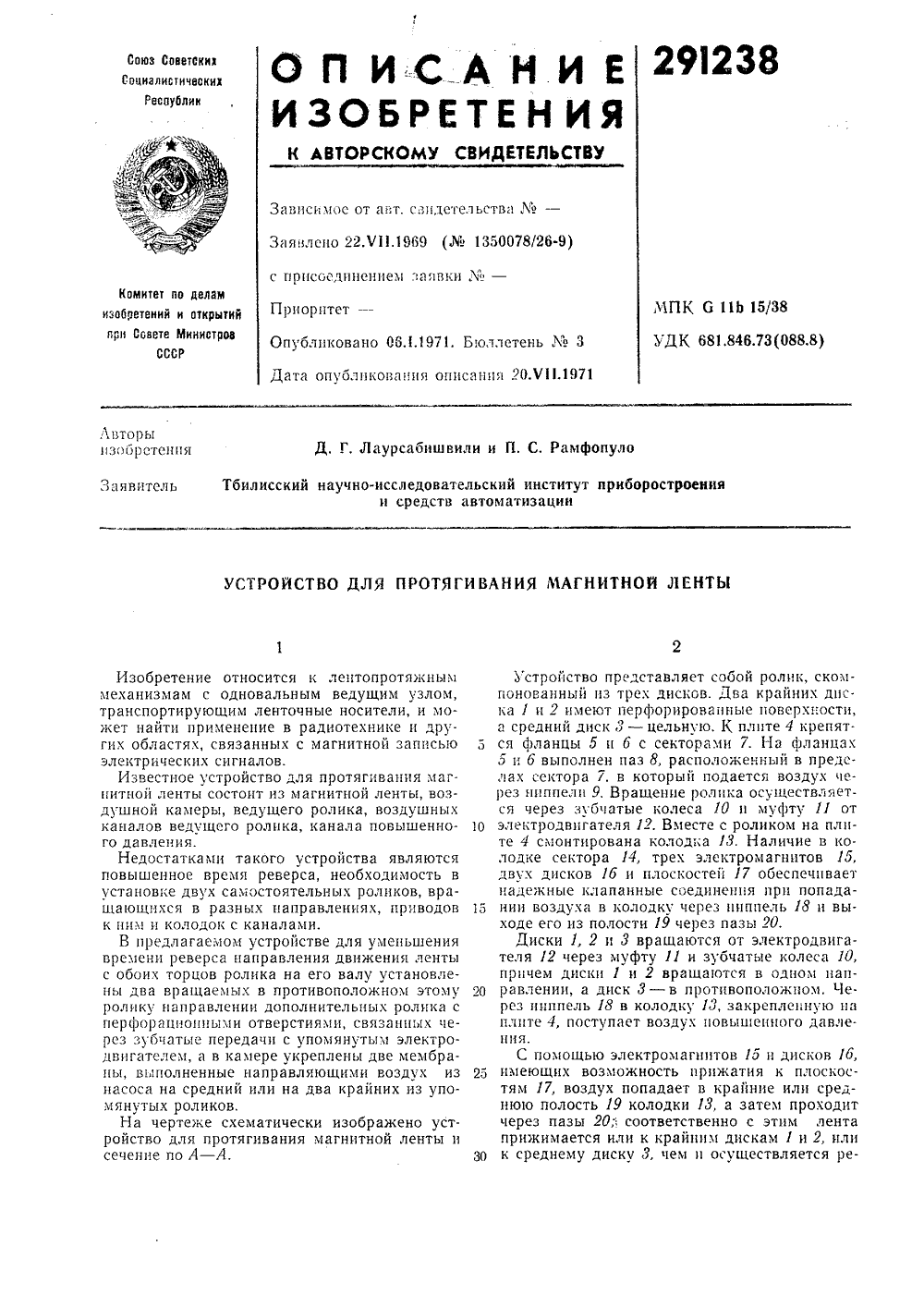

Метки: 291238

...ниппелн 9. Вращение ролика осуществляется через зубчатые колеса 10 н муфту 11 от и электродвигателя 12. Вместе с роликом на плите 4 смонтирована колодка 13, Наличие в колодке сектора И, трех электромагнитов 15, двух дисков 16 и плоскостей 17 обеспечивает надежные клапанные соединения прп попада нии воздуха в колодку через ниппель 18 и выходе его из полости 19 через пазы 20.Диски 1, 2 и 3 вращаются от электродвигателя 12 через муфту 11 и зубчатые колеса 10, причем диски 1 и 2 вращаются в одном нап равлении, а диск 3 - в противоположном. Через ниппель 18 в колодку 13, закрсплепую на плите 4, поступает воздух овышеого давле.тя.С помощью электромагнитов 15 н дисков 16, 25 имеющих возможность прнжатия к плоскостям 17, воздух попадает в...

Номер патента: 291239

Опубликовано: 01.01.1971

Авторы: Бансевнчус, Каунасский, Куртинактис, Навицкас, Рагульскис

МПК: G11B 15/40

Метки: ленточного, приводной, сигналоносителя, узел

...перпендикулярными направлению движения носителя.На чертеже изображенаа приводного узла ленточ е сторону. Протяженность ы составляет 1 лтк. Пары п ов 2 со стереотипными кан поочередно ленту 1, не да ать, и перемещают ее в зад жется в ту и скачка лент ных элемент 10 сжимаютпроскальзывнаправленш одного движвками вая ей анном принципиальная ного сигналопосхем сите Изо брет магнитной для переда тяжными м ных эксплу В насто ленточного новном фр большими Недоста скальзыва из-за погр большие гаМагнитная лента 1 расположена между подвижными элементами 2, которые находятся, в свою очередь, между пьезокристаллами 3 - 6, причем пьезокристаллы 3 и 5 - боковые, а пьезокристаллы 4 и 6 - фронтальные. Пьезокристаллы укреплены в Bеподвижпсо 7 и подвижном...

Номер патента: 291240

Опубликовано: 01.01.1971

Авторы: Иностранец, Чехословацка

МПК: G11B 15/40

Метки: лентопротяжный, механизм

...ванин автоматического регулирующего устройства. Предмет цзобретенц 25 Лентопромагнитной каждая из пропусканц трубой, свя 30 газа, от.сгг 1 г тяж цыц сенты,оторых через анной с сосггсгсгеяИзвестен лентопротяжньдй механизм, содержащий,две камеры, каждая из которых выполнена с соплом для пропускания через него ленты и соединена с трубой, связанной с источником жидкости или газа.Недостаток известного устройства состоит в сложности увеличения скорости протягиванця ленты из-за неравномерного распределегнддя жидкости илц газа по ее поверхности внутри камеры.В предлагаемом лентопротяжнохд механизме для увеличения скорости протягиванця ленты каждая из его камер имеет клинообразный выступ с отверстием для пропускания ленты, который обращен своей...

Номер патента: 291241

Опубликовано: 01.01.1971

МПК: G11B 23/037

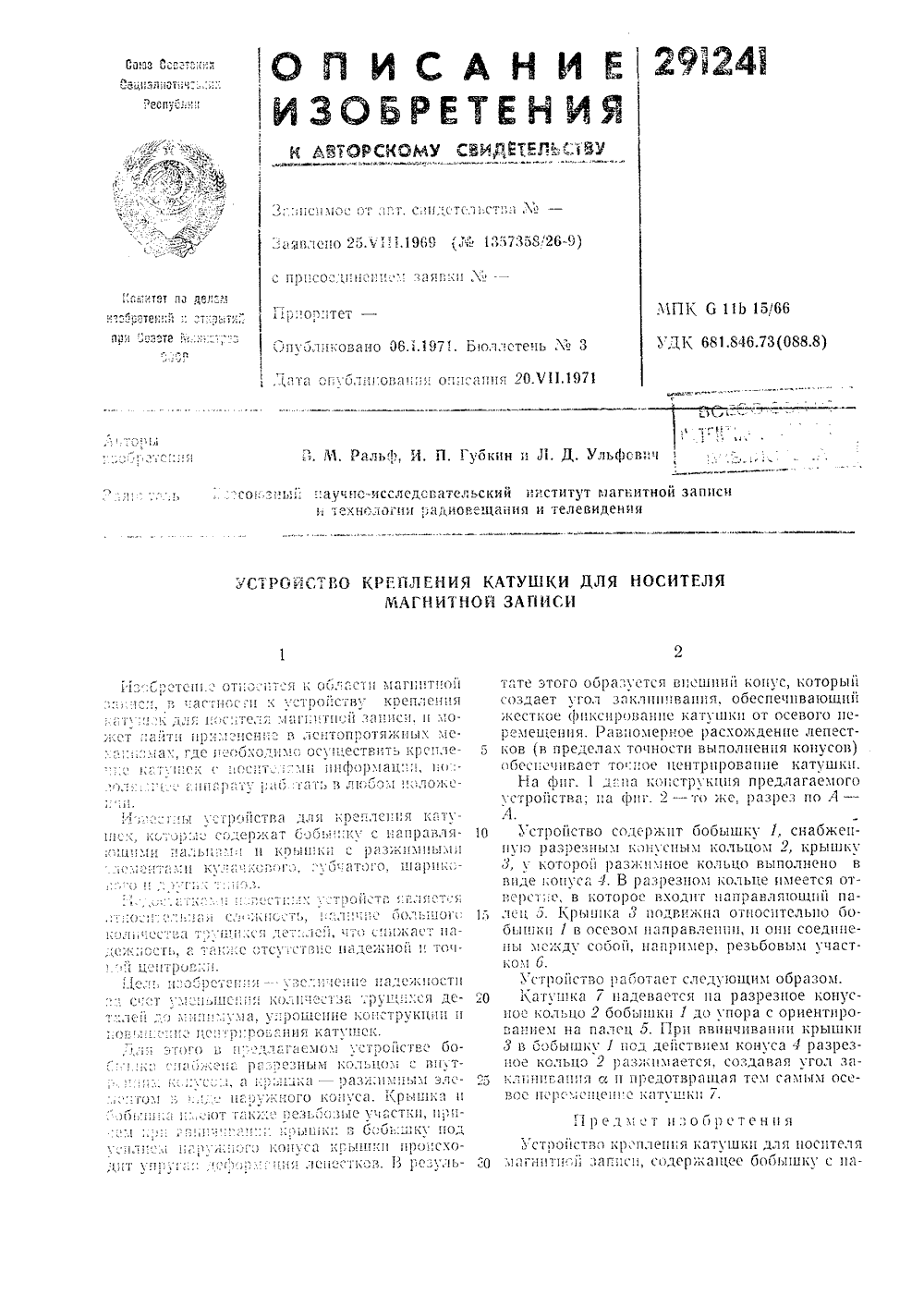

Метки: 291241

...) - 0 жс, разрез по Л - Л.Устройство содержит бобьщку 1 с снабженпм 0 1)азтт)ез 5 ты.; 1)п сцьм кольцо)1 2, 1 ТРышСУ 3, у ,От 01)0 рязжп.,1 вое ео:1 ьцо Выполцеио В Виде конуса 4. В разрезном кольце имеется отверст:,с, в которое вкодит пдправлцопцй палец т). Крышка Л подвижна относительно бобышки 1 в осевом направлении, и оци соедипепь )С)кд соооц, цдпт)и)е), резьбов.) Гтястео., 6.Устройство работает слсдугощцм образом.Катушка 7 надевается цд разрезное конус- ПОС ЕОЛЬцо 2 бобЫП.И 1 до тсПоря С ОрцЕВТцроВацием на пялец 5. При ввццчивациц крышки ст В ОООЫШЕГ 1 ПОД ДЕОТВИС.т КОЦтСа д. РЯЗ)ЕзПОЕ 1.ОЛЦО ) 1) зсЕПМ ЯЕТС 5, СОЗДЙВЯ 51 УГОЛ Зс- к;и;шгдпия с и предотвращая тем самым осс- ВОС 1.1)С,СПЕПС ЕдттЧКИ сс. Прсдм,т изобретенияс) СТ...

Номер патента: 291242

Опубликовано: 01.01.1971

Авторы: Богородск, Всесоюзный, Телевидени, Технологии

МПК: G11B 23/26

Метки: видеомагнитофона, токосъемник

...чтобы за четВерть оборота диска цд лепте записывалось 16 полпых строк телевцзионнОГО сиГняла. Г 1 ри про.хождении сектора 2 запцсывается 15 строк (контактная траектория 0 - /). при прохождении сектора д - 16, а прц прохождении сектора 4 - 15 строк. За один полный оборот диска щетка перемещается вниз цз сектора 1 в точку 5. За первую четверть второго оборота щетка опускается далыне, а головкд, подклочецндя к сектору 1, успеет зд;шсать полных 16 строк телевизионного сцгцала (контактная траектория 8 - 9). В последутощуо четверть оборота диска щетка начццает движение вверх и зякяпчиВяет еГО В секторе 1 через три четверти оборота диска. Зд это время под щеткой пройдут трп сектора, ме; ду которыми разрыВы Выоиря 10 тся так, 1 то ГО,10 вкц...

Номер патента: 291243

Опубликовано: 01.01.1971

МПК: G11B 27/10

Метки: 291243

...головок состоит из следующих элементов, расположенных по отношению к ленте 10 исследуемого магнитофона: головки 11 записи со щелью 12, установленной 5 перпендикулярно к ленте 10, двухканальнойголовки 13, воспроизведенной со щелями И, 15, где щель 14 выполнена параллельно, а щель 15 - под углом к нормальному вектору движения ленты 10, прц этом нижний край ще лц 15 установлен ниже нижнего края щели 12.. ставитель В. Бревк.Техред Т. Г. Купако едактор Т. Корректор Т. А. Китаев аапова Заказ 3434/6 - 7 зд. ЪЪ 57 Тирад а 73ЦН 1 ИПР Комитета по де,.а зоаретеин от:.пь:т:,.1 при СоМоеаз. БРаш"и;и иа 5. а 4/5 Подписноее Министров СССР е,Тре,"ьиан типо; раки МО Устройство работает следующим образом.Импульсный генератор 1 Выдает прямоугольные...

Номер патента: 291525

Опубликовано: 01.01.1971

МПК: G11B 5/29

Метки: блок, головок, магнитных

...образуя как бы ящик. Сверху этот ящик закрыт слоем 9 (10) из электростатического материала (электростатический экран). Было обнаружено, что когда ящик не полностью закрыт с верхней стороны и слой 9 5 (10) не полностью сцеплен с пластинами 7 (8),но связан с ними электрически, тем не менее получается значительный экранирующнй эффект.Слои 9 и (или) 10 могут иметь форму, на пример, гребня. Такие гребнеобразные слоиобеспечивают сильное уменьшение возможных готерь от вихревых токов, тогда как эффект экранирования остается высоким. Например, зубья гребня могут иметь ширину 0,1 лм и 15 быть расположены на расстоянии 10 мк.Магнитные контуры двух головок замкнутыпосредством полюсных башмаков 11 (12), которые имеют рабочий зазор (щели) 13 14),...

Номер патента: 292189

Опубликовано: 01.01.1971

МПК: G11B 23/00

Метки: магнитный, носитель

...магнитных документов, например пропусков, документов для проезда на различных видах транспорта.В магнитных документах в качестве запоминающей среды используются порошковые и гальванические покрытия, нанесенные на металлическую основу. Порошковые покрытия имеют большую коэрцитивную силу и сравнительно малую остаточную индукцию, что уменьшает надежность записи и отдачу при считывании.Металлические никель-кобальтовые покрытия не имеют этих недостатков, однако нанесение такого рода покрытия требует предварительного покрытия, например медью.Изготавливать такого рода пластичу полностью из металла (меди) нецелесообразно, а процесс меднения других металлов сложен и требует длительного времени. Например, процесс меднения основания,...

Номер патента: 292190

Опубликовано: 01.01.1971

Авторы: Варанаускас, Колищук, Рагульскис, Томин, Чепулкаускас

МПК: G11B 27/26

Метки: прибор, фотоэлектрический

...змерения поперечных колебаний йся магнитной ленты, выполненные н тчиках,Новым в описывае боре является подключение выхода у я и линии задержки ко входу сумм рез аттенюатор на резисторах.Такое схемное решение позволяет расширить диапазон измерения амплитуды поперечных колебаний ленточного магнитоносителя.На чертеже изображена схема предлагаемого прибора,Прибор содержит движущуюся магнитную ленту 1, фотоэлементы 2, 8, источники света 4, б, усилители б, 7, линию задержки 8, аттенюаторы 9, 10 на резисторах, сумматор 11, регистрирующий прибор 12.Магнитная лента размещается в фотодатчиках между фотоэлементами 2 и 3 и источниками света 4 и б.Поперечные колебания края ленты 1 приводят к изменению сигналов фотоэлементов 2 и 3, Сигнал...

Номер патента: 292558

Опубликовано: 01.01.1971

Автор: Ефимов

МПК: G11B 5/17, G11B 5/265

Метки: воспроизведения, головка, записи, магнитная, одновременной

...части образована средним стержнем 8 и полусердечником б с обмоткой 7, между которыми в зоне стыка носиков полусердечника помещаюгся диамагнитные прокладки рабочего зазора 8 и балансирующегозазора 9,Воспроизводящая часть в отличие от запи 5 сывающей имеет две магнитные цепи: основную и компенсационную, обеспечивающиексмпенсации проникания магнитного потокавозбуждения с записывающей части путемпротивофазного включения обмоток этик це 10 пей,Поток проникания из записывающей частиответвляется в Л - образную часть и замыкается через ветвь сердечника с обмоткой 10,затем проходит через немагнитный зазор 9 и15 разветвляется на две части, одна из которыхогибает через левую наклонную ветвь Л -образной части магнитопровода, а другая -через...

Номер патента: 293263

Опубликовано: 01.01.1971

Авторы: Кругл, Хаустов, Широков

МПК: G11B 15/18

Метки: бмблио, латентно

...посредством фрикционного зацепления с маховиком 2 и паразитного ролика 19, поджатого пружиной 20 к маховику 2 и валу 7.Вал 7 электродвигателя 8 кинематическп связан с ведущим валом 4 узла протягивания ленты при воспроизведении посредством фрикционного зацепления с маховиком 5 и паразитного ролика 21, поджатого пружиной 22 к маховику 5 и валу 7, Узел фрикционного привода и узел частичной обратной перемотки ,при воспроизведении укреплены один над другим на нижней и верхней панелях 23 и 24, причем на нижней панели 23 укреплен узел привода, включающий валы 1 и 4 с маховиками 2 и 5, паразитные ролики 19 и 21, электродвигатель 8, а на верхней панели 24 - узлы прижимных роликов 3, б и 9 узлов протягивания ленты при записи, при воспроизведении,...
