G11B — Накопление информации, основанное на относительном перемещении носителя записи и преобразователя

Номер патента: 777679

Опубликовано: 07.11.1980

Авторы: Колосов, Куниловский, Куриков, Мазин

МПК: G11B 3/58

Метки: грампластинки, пыли

...очищающего валика, выполненная из упругого материала с пористой структурой, например из пенополиуретана, соприкасается своей поверхностью с образующей цилиндра ворсовой поверхности очищающего валика,Предлагаемое устройство соединяется с нейтральным потенциалом с помощью проводника 16, закрепленного одним концом в поддерживающем узле.Устройство работает следующим образом.Для очистки поверхности грампластинки 16 от пыли предлагаемое устройство устанавливают на верхней панели 3 электропроигрывающего устройства, С помощью стержня 2 и контряшего винта 3 устанавливают кронштейн 4 параллельно плоскости очишаемой грампластинки 16. Проводник 15 соединяют с нейтральным потенциалом, Включают электропроигрывающее устройство, сообщая очищаемой...

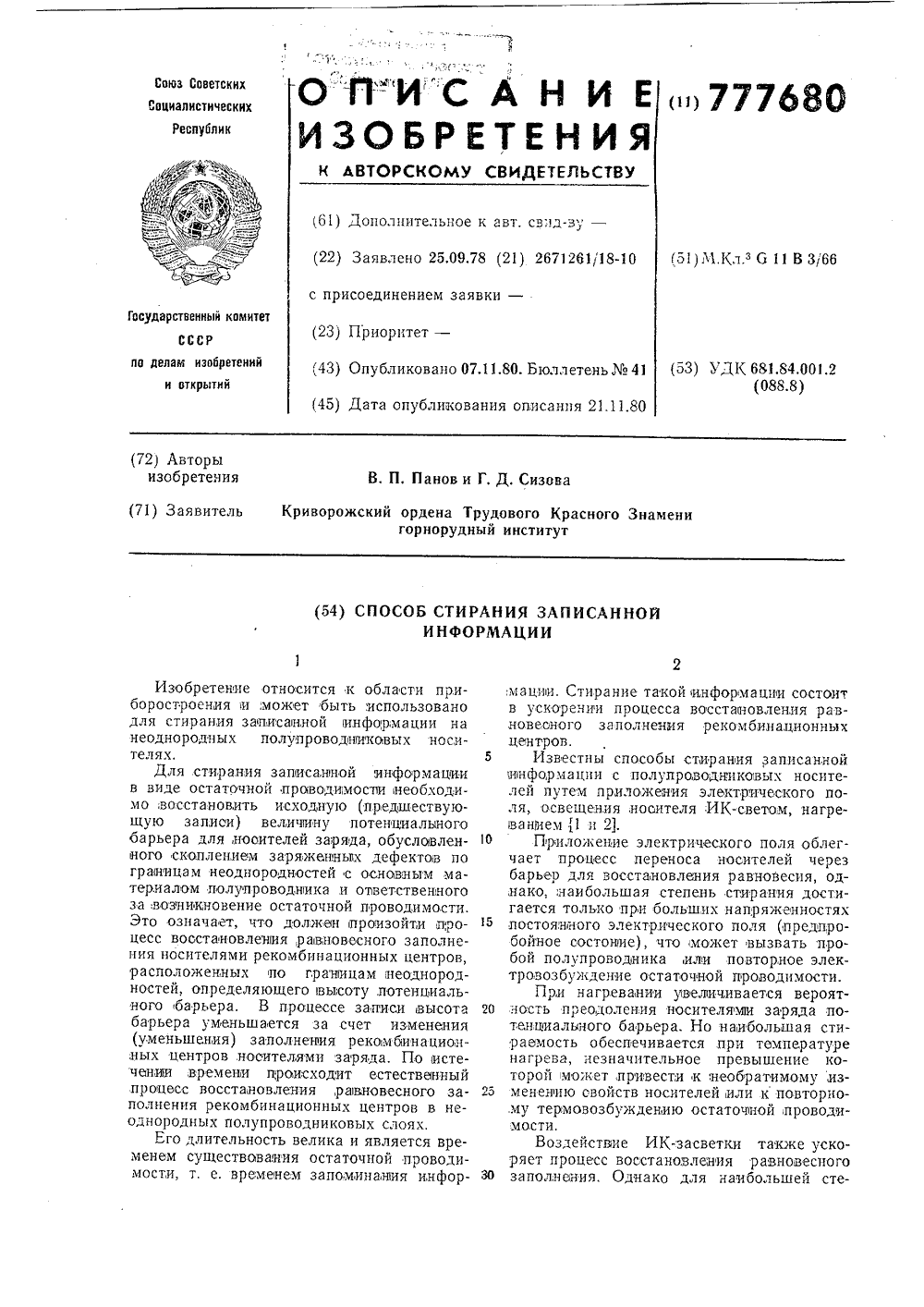

Номер патента: 777680

Опубликовано: 07.11.1980

Авторы: Панов, Сизова

МПК: G11B 3/66

Метки: записанной, информации, стирания

...процесс десорбирования. Адсорбирование пара или газа обеспечизает восстановление разнозесного заполнения,рекомбинационных центров за счет захвата на рекомбинааионные центры электронов доноров или дырок акцептороз, образующихся при адсорбции, что повышает общий уровень проводимости, Последующее десорбирование возвращает слой в состояние с равновесной темновой проводимостью. Длительность стирания определяется только временем осуществления операций адсорбирования и десорбирования. П р и м е р. Фоточувствительную пленку сульфида кадмия и-типа толщинкой 0,2 - 1 лкл с темновой проводимостью б,:10-" ол -сл -, полученную на стеклянной подложке, с индиевыми планорными электродами помещают в затемненную вакуумную камеру при начальном дазлении...

Номер патента: 777681

Опубликовано: 07.11.1980

Авторы: Воронов, Голыдьбина, Журенко, Попов, Розовский

МПК: G11B 5/00

Метки: головкой, магнитным, между, неконтакта, носителем

...потери запиаи и воспроизведения и щелевые потери воспроизведения, которые затем исключан 5 т из волновой характеристики затеи-воспроизведени,я.20 Основой способа является выбор режима записи, обеспечивающего пренебрежимо малые слойные и волновые, потери записи.При,номинальных значениях токов записии.,высокочастотного,подмагничивания оба 6 упомянутых вида волновых потерь являют-ся лреобладающнми; Пропорциональное уменьшение токов врнводит к сужению критической зоны заниаи, следствием чего является снижейие этих потерь. Практически ЗО то,ки уменьшают до величинобеспечивав/Ъ 4щих мийимальныи завал волновои характе-, садики процесса заллсивоапройэведения кон.ристики запиоивоспроизведения, После . тактных потерь, определяющих...

Номер патента: 777682

Опубликовано: 07.11.1980

Авторы: Новиков, Петрулис, Тарнопольский

МПК: G11B 5/00

Метки: воспроизведения, записи, магнитной

...сетевого напряжения и вход элемента 14 разряда полсоелинены к положительному полюсу источяяка питания, не 1 изображен 11 ого на чертеисе.Устройство включает также первое реле, снабженное размьпсающей н замыкающеи контактными парами 17 и 18 и обмоткой 19, первый конец которой полсоедияен к коммутатору 2 режимов, и второе реле, снабженное переключающей,1 сонтактной группой 20 и обмоткой 21, первый конец кото,рой подсоединен через переключатель 22 режима каяалов к коммутатору реверса 3.При этом усилитель тока 16 подключен ко второму концу обмог 1 си 19 первого реле, а коммутатор реверса 3 - к выходу формярователя концевых сигяалоз б и к подвижному контакту переключающей контактнои группы 20 второго реле. Замыкающий контакт перекл 1...

Номер патента: 777683

Опубликовано: 07.11.1980

Авторы: Килна, Прусаков, Шуминас

МПК: G11B 5/00

Метки: воспроизводимого, магнитного, носителя, сигнала, частоты

...усилитель, записи с первой записывающей головкой, , входную шину, соединенную через второй 2 усилитель,запиаи со второй записывающей головкой, первую воспроизводящую голов-: ку, подключенную через последовательио " соединенные усилитель восироизведеиия, частотнвй дискриминатор, блок управлениягенератором и управляемый генератор ко второму входу частотногю амесителя, вторую воспроизводяшую головку,.связанную с выходной шиной через последовательно соединеннь 1 е усилитель воспроизведения,и полосовои с(54) УСТРОЙСТВО ДЛ ОСПРОИЗВОДИМОГОСИГН 2. ф частотный смесительфйльтр 1.Однако для этого устройства характер:на,недостаточная компенсация влияния паьразитнои частотной модуляции полезного сигнала.Известно также уст 1 ройство для...

Номер патента: 777684

Опубликовано: 07.11.1980

Авторы: Тычко, Шалыгин

МПК: G11B 5/00

Метки: записи, ленту, магнитную, перекоса, строки, устранения

...2 и прямымвыходом - к прямому входу схемы 8 совпадения, У головок б записи, подключенных через усилители б зациси к выходамсоответствующих У триггеров 7 запйси, Утрехвходавых схем 8 совпадения, ,выходжаждой из,которых подключен к счетномувходу соответствующвготриггера 7 записи,Вход 1 каждой из трехвходовых схем совпадения 8 подключен к,выходу схемы совпадения 8, вход 11 служит для подачй данных, подлежащих зайиси на Ленту, а вход111 через переключатели 9 подключен к одному из выходов дешифратор а 10, входы- ., - . - -которого подключены к младшим разрядамдвричного счетчика 2.Устройство работает следующим обра зом1Двоичный счетчик 2 считает сигналы отгенератора 1 импульсо 1 в. Частота сигналовпереполнения двоичного счетчика 2...

Номер патента: 777685

Опубликовано: 07.11.1980

Авторы: Биренберг, Богатырев, Политыко, Родзинский

МПК: G11B 5/00

Метки: записи, магнитофона, тракта, усиления

...однакоего недо-статок состоит в значительной погрешности результата автоматического регулирования,усиления тракта записи магнитофона,Известно также устройство для автома;тического регулирования усиления тракта. записываемого сигнала,подключенный кистоку долевого транзистора, сток которого соединен через пестояннйй резистОр собщей шиной и подключен к входу усили-теля, выходкоторо(по соединен с выходнойшиной и с входом формирователя управляющего сигнала 121. Это устройство позволяет обеспечить относительно высокуюточность автоМатического регулированияусиления тракта записи маГнитофона,ень 41 (53) УДК 681.84,0/Редактор Е. Гончар тор Йзд. Мо 538рственного комитет3035," Москва, ЖЗаказ 1467/1474 НПО Поиск Госуд 1Тираж 673ССР по делам...

Номер патента: 777686

Опубликовано: 07.11.1980

Авторы: Биренберг, Богатырев, Родзинский, Сидоренко

МПК: G11B 5/00

Метки: воспроизведения, магнитофона, многополосный, регулятор, тембра, тракта

...воспроизведения магнитофойа,Предлагаемое устройство содержит вход-ную шину 1, соединенную с общей шиной 25 через переменный резистор 3. Скользящийконтакт переменного резистора 3 подсоединен через цетточку Вина 4 к инвертирующему входу операционного усилителя 5,выход которого подключен квыходной20 шине б.Предложенный многополосный регулятор содержит также дополнительный переменный резистор 7, включенный междувходной шиной 1 и общей шиной 2, Сколь,зящий контакт дополнительного переМен-,""- ного резистора 7 подсоединен к инвертирующему входу операционного усилителяб.В предложенном многополосном регуляторе дЛя изменения амплитудно-частотной30 характеристики тракта воспроизведения4зящий контакт которого подсоединен через цепочку Вйна к...

Номер патента: 777687

Опубликовано: 07.11.1980

Авторы: Гецевичюс, Судинтас

МПК: G11B 5/016

Метки: гибкий, диск, записи, магнитный

...щую силу, которая и приводИт гибкийего цейтральной части,и одно кольцо 8диск 5 во вращательное движение=распОЛожено Между одним из колец 7" цен- Реализация изобретения приводит ктральной части и геометри 4 еским центромзйачительному уменьшению пространствендиска. В стенках 2 корпуса 1 в 51 йолнеиыных колебаний гибкого диска, Одновреосевые отверстия 9 для подхода воздуха, 10 менно отпадает необходиИость сложногоа в рамах 8, соединяющих эти стейси, " механичесКого крепления диска, а,его ценвыполнены прорези 10. В стенке 2 выиол- "трйрование осуществляется весьма прЬстр," -кена" радиальная прорезь 11 для подвода надежно и без повреждения носителя запиэлемента записи-воспроизведения 12. Пье-сг," что пбзволяет существенно...

Номер патента: 777688

Опубликовано: 07.11.1980

Авторы: Папиров, Рудман

МПК: G11B 5/02

Метки: записи-воспроизведения, информации, магнитный, носитель, цифровой

...того, достоверность может бьггьустройства, согласно вышеупомянутому 4 О повышена за "счет уменьшения,комбинаспособу,"происходят следующим образом, ционных искажений. Для этогоследуетДвоичный код, поступающий из йсточ- выбрать такой сигнал, удовлетворяющийника 1 цифровой информации, преобразует-, условию селективности, чтобы его , спектрся в многоуравневьгй код в преобразователе"спадал прй приближении кчастоте среза.,2 двоичного, кода., " , 45 Преобразование многоуррвневого кодаМногоуроВневый код подается"на"тгре-" в йьследмательность сигналов А(г) можнообразователь 3, обеспечиваюгцее преобра- провести в два этапа: при записи перед, завайие" этого кода в сягнал; удовлетворяю- частотной, модуляцией й при воспроизведещий "услбвию,...

Номер патента: 777689

Опубликовано: 07.11.1980

Авторы: Дударенко, Наконечный, Пасечник, Ратушняк, Тищенко

МПК: G11B 5/02

Метки: воспроизведения, импульсной, информации, магнитного, многоканальной, носителя

...через общий элемент ИЛИ,к входу блока 8 отображения,ивформации, выполненного в виде однолучевого кинескопа.Блок 4 обработки информации выполнен из инвертора 9, двух,элементов;10 и 11 совпадения и автономного элемента ИЛИ 12. Усилители 3 воспроизведения подключены к головкам 13,Формирователь б управляющих импульсов может быть выполнен на логических элементах ИЛИ и И, .Второй вход второго элемента И 10 подключен к выходу сдвигового регистра и с приходом строба соответствующего канала через элемент ИЛИ 12 подается на вход регистра. Такая обратная связь с выхода регистра необходима для исключевия потери информации при считывании, Если же при этом запретить йриход на информационный вход регистра, новойпозволяет осуществлять режим...

Номер патента: 777690

Опубликовано: 07.11.1980

Авторы: Горницкий, Грозин, Дегтярев, Рыжановский, Тодосиенко, Хаврюченко

МПК: G11B 5/02

Метки: аппаратах, воспроизведения, записи, информации, магнитной, процесса, синхронизации

...воспроизведении. Маркерные сигналы могут форми 1 роваться делением частоты опорного и записываться методом фазовой манипуляции опорного сигнала. Частота повторения их выбирается такой, чтобы исключить неоднозначность выделения, нужного сигнала, например Т= 10 с.Опорный сигнал обычно предстазляет собой, периодическое (гармоническое) колебание, частоту которого выбирают в пределах верхней части полосы пропускания канала магнитной записи - воспроизведения вне полосы спектра информационного ст 1 гнала при совместной записи,их на одной дорожке или в пределах верхней части полосы частот спектра сигнала при записи цх на разных дорожках.Синхронизация информационных оигналов при воспроизведенви выполняется в следующей последовательности....

Номер патента: 777691

Опубликовано: 07.11.1980

Авторы: Кривчик, Хоменко

МПК: G11B 5/02

Метки: воспроизведения, записи, информации, цифровой

...выделения маркера 12, а другие (информационные) выходы арифметического блока 15 соединены с соответствующими входами блока регистрации и накопления информации 13, вход СВРОС которого подключен к блоку выделения маркера 12. Следует отметить, что количество информационных выходов входного накопителя 1 и арифметического блока 15 равны между собой и равны количеству бит в каждой группе, на которые разбивают записываемый знак при входном перекодировании.Способ с помощью данного устройства осуществляется следующим образом, Возьмем пример, когда количество бит информа 5 10 15 20 25 30 35 40 45 50 55 60 65 4ции в каждой группе, на которые произво. дят разбиение записываемого знака (фиг.2 а) при входном перекодировании, равно 2 (фиг. 2...

Номер патента: 777692

Опубликовано: 07.11.1980

Авторы: Петрулис, Тарнопольский

МПК: G11B 5/027

Метки: записи, магнитной, речевых, сигналов

...содержит входные шины 1 речевых сигналов, каждая из которых соединена с входом усилителя записи 2 в канале магнитной записи 3, В каждом канале магнитной записи 3 первый выход усилителя записи 2 подключен к записывающей головке 4, сопряженной с магнитной лентой 5, а второй выход подсоединен к блоку управления б. При этом магнитная лента 5 размещена в кассетном узле 7 канала магнитной записи 3, соединенном с входом и выходом блока управления б.Блоки управления 6дам блока резервировкоторого соединены с777692 Формула изобретения 2. Авторское свидетельство СССР Устройство для магнитной записи речевых зо539312, кл. 6 11 В 5/027, 1975 (прототип), сигналов, содержащее усилители записи,3речевых сигналов. Блок резервирования 8 через...

Номер патента: 777694

Опубликовано: 07.11.1980

Автор: Тодосиенко

МПК: G11B 5/09

Метки: воспроизведения, записи, магнитной, многоканальной

...устройство одновродических напряжений, сдвинутых на 90, К менно может выполнять с высокой точвходам головок 3 подключаются источники- постыл ,коМенсзцню временных искажеили блоки преобразований аналоювых сиг- ннй, вызванных колебаниями скорости ноналов. 55 сителя если тактавые импульсы квантова-.Усгройство воспроизведения содержит ння основных сигналов формировать нзблок б воспроизводящих головок б опорныхопорных сигналов, записанных одновремени головок 7 основных сигналов, Каждая из но с основчыми и подверженных времен- головок,7 подключена к выходу"через по- йым искажениям в той же степени, что и следовательно соединенные неуправляемую 60 основные сигналы, Выделение полученного линию 8 задержки, преобразователь У ана. в...

Номер патента: 777695

Опубликовано: 07.11.1980

Авторы: Козодой, Петрушко

МПК: G11B 5/09

Метки: магнитного, носителя, сигналов, считывания

...8 через пятый 12 и шестой 13 элементы задержки, длительность которых составляет соответственно 0,25 Т и 0,75 Т. Установочный вход 14 триггера 11 подключен к управляющему входу устройства. Разноименные выходы триггера 11 подключены к первым входам первого 7 и второго 15 логических элементов И. Второй вход первого логического элемента И 7 соединен с выходом детектора 1 нулевого уровня, а выход его является информационной шиной. Второй вход второго логического элемента И 15 подключен к выходу лотического элемента ИЛИ 8, а выход его служит шиной синхроимпульсов,5 о 15 20 25 зо 35 40 45 Работает устройство следующим образом.По сигналу Начало работы, поступающему на установочный вход 14, триггер 11 выдает разрешающий потенциал на вход второго...

Номер патента: 777696

Опубликовано: 07.11.1980

Авторы: Ревенко, Розоринов

МПК: G11B 5/09

Метки: высокоплотной, записи, магнитной, цифровой

...установочным входом второго;раз,ряда, регистра 1 подключены последовательно соединенные одними из входов двухвходовый элемент ИЛИ 12 и двухвходовый элемент И 13. К выходу элемента И 10 подключены лрямым входом трехвходовый элемент И 14 и свободные входы элементов И 2, 3. Свободный вхсщ элемента ИЛИ 12 и другой, прямой вход элемента И 14 подсоединены к выходу элемента И 5. Свободные входы элементов И 13, ИЛИ б и ин,версный вход элемента И,14 подключены к выходу элемента ИЛИ 4. К выходу делителя 9 частоты,на четыре подключены последовательно соединенные прямым входом элемент запрета,15, инверсный вход которого подсоединен к выходу элемента И 14, счетный триггер 1 б и блок 17 магнитной з аписи.Входная информация У, (см. фиг. 2),...

Номер патента: 777697

Опубликовано: 07.11.1980

Авторы: Завьялов, Розоринов, Свяченный

МПК: G11B 5/09

Метки: высокоплотной, записи, информации, магнитной, цифровой

...И 4. Инверсный вход элемента И 4, другой прямой вход элемента И 3 и информационный вход триггера 2 подключены к информационному входу устройства, Выходы элементов И 3, 4 объединены двухвходовым элементом ИЛИ 5. К выходу элемента ИЛИ 5 параллельно подключень счетный триггер б и инверсным Х, прямым К и нулевым установочным входами универсальный триггер 7. К единичному выходу триггера 7 последовательно подключены одним входом двухвходовый элемент И 8, одним входом сумматор по модулю два 9 и блок 10 магнитной записи. Другой вход элемента И 8 и синхронизирующий вход тригГера 7 подключены к третьему выходу генератора 1: Другой вход сумматора 9 подсоединен к единичному выходу триггера 6, 5Входная информационная двоичная последовательность...

Номер патента: 777698

Опубликовано: 07.11.1980

Авторы: Евсеев, Емельянов, Куус

МПК: G11B 5/09

Метки: записи, информации, магнитной, цифровой

...заполнены с выхода счетчика 7 поступит сигнал в аппарат 5, по которому в нем начнется разгон двигателя (на чертеже че показан). Этот же сигнал переведег триггер 8 в состояние логической 1, После разгона двигателя из аппарата 5 через коммутатор 15 на вход счетчика 10 поступают импульсы для считывания информации из секций 1 и 3, Такая последовательность работы счетчика 10 обусловлена соответст 1 вующими сигналами со схемы 12 на входе которой сигнал логического О. С выхода блока 4 информация поступает на преобразователь б, откуда на вход аппарата 5 она приходит дополненная контрольным разрядом в коде,:на котором ведется запись на магнитный носитель (невозвращения к нулю, фазового кодирования и др.) .После считывания всей инфсомации из...

Номер патента: 777700

Опубликовано: 07.11.1980

Авторы: Кишкис, Рукшто

МПК: G11B 15/18

Метки: ленты, магнитной, прижима

...3 На чертеже приведен общий вид устрой ства.Устройство содержит рычаг 1, магнитные головки 2, установленные на рычаге 1, прижимной ролик 3, установленный на рычаге 1 в подпружиненном держателе 4, ротор 5 и пьезокерамический упор б, подпружиненный к ротору 5 пружиной 7.Устройство снабжено толкателем 8, выполненным с пальцем 9, и концевым выключателем 10.Ротор 5 выполнен с полукольцевым выступом 11 и круговым эксцентричным пазом 12. К выступу 11 прижат управляющий элемент 13 концевого выключателя 10, Толкатель 8 прикреплен к рычагу 1, а палец 9 толкателя размещен в пазу 12,При подаче напряжения на пьезокерамический упор б последний приводит во вращение ротор 5, который через толкатель -8 устанавливает рычаг 1 в рабочее положение, При...

Номер патента: 777701

Опубликовано: 07.11.1980

Автор: Тодосиенко

МПК: G11B 5/41

Метки: головок, магнитных, узел

...лента 1, наклеенная или15 подклеенная к магнитной ленте 2, связанас датчиком 3 сигнализации прохожденияочистительной ленты, выход которого соединен с входами устройства смачивания 4и устройства прижима 5 очистительнойленты к магнитным головкам б,Очистительные ленты могут представлятьсобой отрезки хлопчатобумажной или ворсистой ткани, равной или несколько большей ширины, чем магнитная лента, Со стороны подающей кассеты перед магнитнымиголовками б записи, воспроизведения и стирания устанавливается датчик 3, которыйопределяет момент прохождения очистительной ленты 1 мимо магнитных головок30 б по изменению толщины или магнитных777701 Составитель Н. Балабашоваончар Техред И. ЗаболотноваКорректор А. Овчинников Редак Заказ 2420/О Изд. Жф 563...

Номер патента: 777705

Опубликовано: 07.11.1980

Автор: Коноплянко

МПК: G11B 5/56

Метки: блока, головок, магнитных, перемещения

...из несущей панели 1 с укрепленным на ней блоком 2 магнитных головок и подпружиненной посредством пружин 3 и 4 и винтов 5 и 6 через две подвижные гайки 6 и 7 к соответствующим наклонным плоскостям 8 и 9 основания 10. При этом углы наклона плоскостей 8 и 9 выполнены одинаковыми. Подвижная гайка 7 сопряжена с дифференциальным винтом 11 углового смещения блока, а подвижная гайка 6 - с дифференциальным винтом 12 линейного смещения блока.Винты 11 и 12 стопорятся гайками 13 и 14 соответственно. Для устранения линейного смещения блока при его угловом регулировании подвижная гайка 6 в среднем положении размещена под рабочим зазором блока 2. Подвижные гайки 6 и 7 для предотвращения их проворота выполнены прямоугольной формы,Регулирование...

Номер патента: 777706

Опубликовано: 07.11.1980

Авторы: Борщевский, Галун, Дунаев, Иванова, Соломко

МПК: G11B 5/68

Метки: записи, игольчатые, магнитной, магнитные, носителя, рабочего, слоя, частицы

...веществом образуют рабочий слой носителя магнитной записи. Эти игольчатые магнитные частицы характеризуются сложностью изготовления,Известны также игольчатые магнитные частицы рабочего слоя носителя магнитной записи, состоящие из гамма-окисла железа 31. Они могут быть изготовлены относительно простыми средствами. Однако их погрешность состоит в относительно низких магнитных свойствах изготовленного из них рабочего слоя носителя магнитной записи.Цель изобретения - повышение магнитных свойств рабочего слоя носителя магнитной записи.Это достигается за счет того, что в игольчатые магнитные частицы введен фосфор при следующем соотношении компонентов, вес.%:ФосфорГамма-ок Предложенные игольчатые магнитные частицы состоят из...

Номер патента: 777707

Опубликовано: 07.11.1980

Авторы: Иванова, Кларк, Костюченко, Куценко, Нигмадьянов, Филиппычев

МПК: G11B 5/68

Метки: записи, магнитная, магнитной, носителя, рабочего, слоя, суспензия

...т=10 вес. %;1=60 вес, %; 1=20 вес. %", с молекулярным весом 3500.В качестве другой составляющей свяъугде, например, о=10 вес. %; 1=40 вес. %; г=50 вес, %, с молекулярным весом 10000. При этом предложенная магнитная суспензия может содержать в вес. %: магнитных частиц гамма-окисла железа 30,0, глицидилсодсржащего акрилового сополимера 9,2, алкилмалеинатного сополимера 3,5, триэтиламина 2,0, пропилового спирта 12,1 и дистиллированной воды 42,2. Предложенная магнитная суспензия обеспечивает формирование рабочего слоя прп ее навссении в виде тонкой пленки на поверхность немагнптной основы носителя магнитной записи.Использование изобретения позволяет в значительной степени уменьшить,неравноДпстиллированкаяво,да 41,0 - 48,5Предложенная...

Номер патента: 777708

Опубликовано: 07.11.1980

Авторы: Багмет, Жирный, Поповченко, Рязанцева, Чуприн

МПК: G11B 5/68

Метки: записи, магнитная, магнитной, носителя, рабочего, слоя, суспензия

...магнитная сстоит из магнитных частиц г777708 Формула изобретения Составитель Ю.-К. В. Розенкранц Корректор А, Овчинникова Техред И. Заболотнова Редактор Е. Гончар Заказ 2420/16 Изд.563 Тираж 673 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2 железа, распределенных в связующем, диспергаторе, отвердителе, катализаторе отверждения, пластификаторе, антистатике и растворителе. В качестве связующего предложенная магнитная суспензия содер жит раствор уретанового каучука в циклогексаноне и поливинилформальэти,1 а чевую смолу, в качестве диспергатора - оксифос, в качестве отвердителя - меламинформальдегидную смолу, в качестве пла О...

Номер патента: 777709

Опубликовано: 07.11.1980

Автор: Деренченко

МПК: G11B 7/004

Метки: двоичной, информации, накопитель

...блоки 8 и 9, обеспечивая однократное и раздельное считывание всех строк массива, расположенного на фотоносителе 2. Прошедший через фотоноситель 2 модулированный метками записи строки световой поток преобразуется в электрический сигнал фотоприемником 3. Временное (фазовое) положение тактовых переходов в этом сигнале определяется временным положением сканирующего луча, а частота тактовых переходов - скоростью его развертки. Когерентность между тактовыми переходами и приемником 7 обеспечивают блоки 4, 5 и 6, с помощью которых осуществляется захват, подстройка и удержание частоты и фазы тактовых переходов в демодулируемом сигнале.При возникновении скачков фазы в результате сдвигов эмульсионного слоя фото- носителя 2 нет...

Номер патента: 777710

Опубликовано: 07.11.1980

Автор: Шкабардня

МПК: G11B 11/16

Метки: записи, информации, регистрации

...позволяющее осуществлять одновременно запись и регистрацию информации, используя при этом электрическую и графическую формы на несения на носитель сигналов. В этом устройстве применяется прозрачный носитель в виде ленты, в которой равномерно распределены капсулы со светоотражающими частицами, имеющими возможность ориенти роваться в направлении внешнего магнитного поля, формируемого с помощью постоянных магнитов или намагниченных полюсных наконечников Ц. етень41 (53) УДК 621,395.625.777710 ПО Поиск ирак 67 д. Мо 563 аказ 2420 17 одписно ипография, пр, Сапунова,На чертеже показано предлагаемое устройство, общий вид.В полости ярма 1 расположен постоянный магнит 2, имеющий полюсные наконечники 3, В пространстве внутри магнита помещены...

Номер патента: 777711

Опубликовано: 07.11.1980

Автор: Соколов

МПК: G11B 15/02

Метки: воспроизведения, записи, информации, контрольного, магнитной, цифровой

...Блок задержки 5 выполнен с возможностью управления временем задержки и имеет для этого отдельный вход 6,Для осуществления записи измерительной сигналограммы на вход блока записи 2 подают одиночный импульс. При этом на движущемся магнитном носителе 7 записывается одна магнитная метка, представляющая собой магнитный импульсный след, имеющий передний и задний фронты. При перемещении только что записанного заднего фронта магнитного импульсного следа относительно рабочего зазора магнитной головки 1 на ее обмотке, а следовательно, и на входе блока воспроизведения 3 возникает сигнал воспроизведения,.юь"Ф7777 Н Формула изобретения Составитель В. Добровольский Техред И. ЗаболотноваКорректор Хелем Редактор Е. Гончар Заказ 225,16 Изд. Л% 565...

Номер патента: 777712

Опубликовано: 07.11.1980

Авторы: Буда, Жаляускас, Жукас, Любинас, Чичинскас

МПК: G11B 15/18

Метки: привод

...с узла 14 управления триггер 10 устанавливается в единичное состояние, счетчик 6 - в нулевое состояние, напряжение на выходе генератора 5 становится равным нулю, Сигналом триггера 10 открывается ключ 11 и выход генератора 12 прямо и через фазовращатель 13 подключается к пьезоэлементам 2, Ротор вибродвигателя 1 начинает вращаться с нарастающей скоростью (фиг. 2 - 16). Если ротор вибродвигателя 1 останавливать в разных местах переходного процесса (фиг.2 - 16), он будет проскальзывать разные отрезки пути. Чтобы компенсировать погрешность проскальзывания, остановка вибродвигателя 1 производится до поступления с датчика 3 последней шаговой метки (фиг. 2 - 17). Сигнал формирователя 4 просчитывается счетчиком 6, запускает формирователь 7...

Номер патента: 777713

Опубликовано: 07.11.1980

Авторы: Бабилюс, Канапенас

МПК: G11B 15/18

Метки: вала, ведущего, узел

...установленными между торцами валаи шариками, при этом постоянный магнити электромагнит расположены с возможностью перемещения между ними металлического диска,На чертеже показана схематично конструкция предлагаемого устройства.10 Ведущий вал 1 через упругодеформирующиеся иглы 2 прикреплен к шарикам 3,установленным в верхней опоре 4 и в нижней опоре 5. Ведущий вал жестко скрепленс металлическим диском 6, вращающимся15 между электромагнитами 7 и 8, а такжемежду постоянными магнитами (магнитом) 9. В частном случае в качестве электромагнита 7 может быть использованэлектромагнит напряжения, а в качествеэлектромагнита 8 - электромагнит тока,Работает такой узел обычным порядком.Введение же в него игл 2 позволяет приправильном выборе их...
