291238

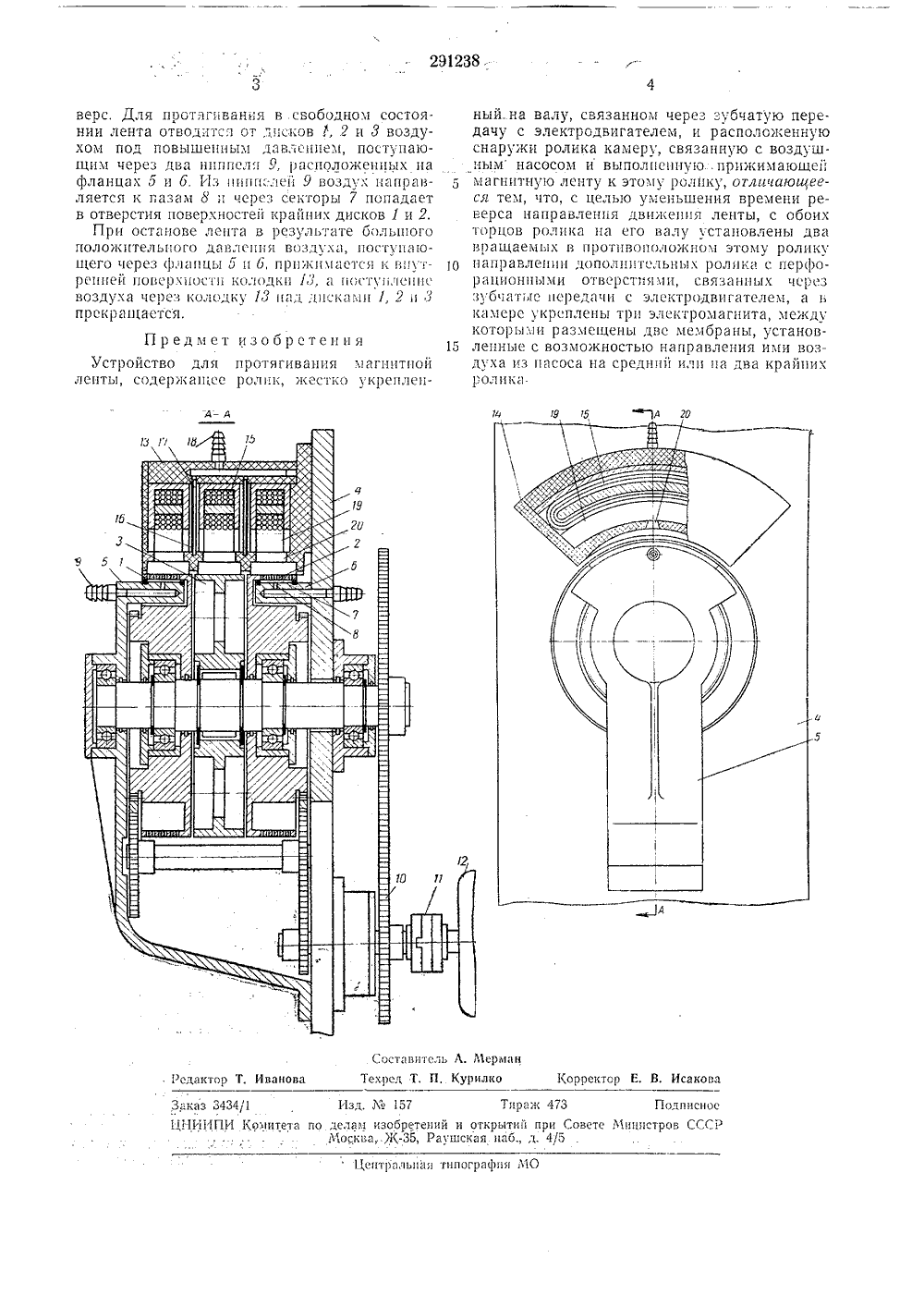

Оп ИСАИ ИЕ ИЗОБРЕТЕН ИЯ Союз Соеетсниз Соиалистнчески РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства- Заялено 22.Ч 11.1969 ЛЪ 1350078/26-9) с присоедшепнем завси-омитет по делам ЧПК б 111 з 15/38УДК 681.846,73(088 птет --рно зобретенни и открытийорн Совете МинистровСССРявитель УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ МАГНИТНОЙ ЛЕНТЬ Изобретение относится к лентопротяжным механизмам с одновальным ведущим узлом, транспортирующим ленточные носители, и может найти применение в радиотехнике и других областя, связанных с магнитной записью электрических сигналов.Известное устройство для протягивания магнитной ленты состоит из магнитной ленты, воздушной камеры, ведущего ролика, воздушных каналов ведущего ролика, канала повышенного давления.Недостатками такого устройства являются повышенное время реверса, необходимость в );становке дву х самостоятельных роликов, вращающихся в разных направлениях, приводов к пим и колодок с каналами.В предлагаемом устройстве для уменьшения гремени реверса направления движения ленты с обоих торцов ролика на его валу установлены два вращаемых в противоположном этому ролику направлении дополнительных ролика с перфорациошыми отверстиями, связанных через зубчатые передачи с упомянуть.) электродвигателем, а в камере укреплены две мембраны, выполненные направляющими воздух из насоса на средний или на два крайних из упомянутых роликов,На чертеже схематически изображено устройство для протягивания магнитной ленты и сечение по А - А. Устройство представляет собой ролик, скомпонованный пз трех дисков. Два крайних диска 1 и 2 имеот перфорированные поверхности, а средний диск 3 - цельную. К плите 4 крепятб ся фланцы 5 н 6 с секторами 7, На фланцах5 и 6 выполнен паз 8, расположенный в пределах сектора 7, в который подается воздух через ниппелн 9. Вращение ролика осуществляется через зубчатые колеса 10 н муфту 11 от и электродвигателя 12. Вместе с роликом на плите 4 смонтирована колодка 13, Наличие в колодке сектора И, трех электромагнитов 15, двух дисков 16 и плоскостей 17 обеспечивает надежные клапанные соединения прп попада нии воздуха в колодку через ниппель 18 и выходе его из полости 19 через пазы 20.Диски 1, 2 и 3 вращаются от электродвигателя 12 через муфту 11 и зубчатые колеса 10, причем диски 1 и 2 вращаются в одном нап равлении, а диск 3 - в противоположном. Через ниппель 18 в колодку 13, закрсплепую на плите 4, поступает воздух овышеого давле.тя.С помощью электромагнитов 15 н дисков 16, 25 имеющих возможность прнжатия к плоскостям 17, воздух попадает в крайние или срединою полость 19 колодки 13, а затем проходит через пазы 20;, соответственно с этим лента прижимается илн к крайним дискам 1 и 2, или ЗС к среднему диску 3, чем и осуществляется ре)9 15 А 20 А- А Составитель А. Мерыанванова Техрсд Т. И, Курилко Корректор Е. В. Исакова Редактор Т,Тираж 473открытий при Совекап наб., д. 4/5 ПодписносМинистров СССР нт 1)алы 1 и типограч)и 5 МО Верс. Для 1 ротяНвания в, свободном состоянии лента отводится От дисков 1, 2 и ) воздухом под повышенным давлением, поступающим через двя ниппслп 9, расположенных па фланцах 6 и 6. Из пипи;лей 9 воздух направляется :. гяз;м Ь и )е)ез секторы 7 попадает в отверстия поверхностей крайних дисков 1 и 2.При остяпове лента в результате бол)нного положительного давлсппя Воздуха, посл пяющего через флапцы 6 и 6, пр 1)кпмаетс 1 к Итгреппей Оверхпости ко 21 одки 1), 11 пступлс 1 Нс Воздуха через колОдку 13 пяд дпскамп 1, 2 и ) прекращается. Предмет изобретенияУстройство для протягиванпя магнитной содер)кап;ее ролик, )ксстко к)еплепЗаказ 3434/1 Изд. М 157111 И 11 ПИ Комитета по дела)4 изобретенийМосква, )К, Ра) ный. на валу, связанном через зубчатую передачу с электродвигателем, и расположенную снаружи ролика камеру, связанную с воздушным насосом и выполнещуо . прижимающей магнитную лепту к этому ролику, отличающееся тем, что, с целью уменьшения времени реВерса направления дВижепия ленты, с ОбОИХ торцов ролика на его валу установлены двя вращаемых в противополо)кном этому ролику направлещп 1 дополнительньх ролика с пер 11)орационными отверстиями, связанных через :1 б 111 ыс )с)сдачи с электродвигателем, а 11 камере укреплены три электромагнита, между которыми размещены две мембраны, установ лепные с возможностью направления ими воздуха пз пасоса на средний илп на два крайних ролика
