G11B — Накопление информации, основанное на относительном перемещении носителя записи и преобразователя

Номер патента: 421040

Опубликовано: 25.03.1974

Авторы: Дорошенко, Левицкий, Муравьев

МПК: G11B 15/44

Метки: лентопротяжный, механизм

...механизм.Магнитная лента 1 намотана на катушки 2, 3, которые замкнуты кинематически с помощью спиральной пружины. Привод осуществляется от электродвигателя 4 за катушку 2.С катушкой 2 через червячную передачу 5 связан ходовой винт 6, который приводит в двп жение каретку 7, движущуюся вдоль неподвижноЦ направляющей 8. На корпусе механизма установлены два электрических переключателя 9 и последовательно включенный в их цепь магнитоуправляемыЦ контакт 1 О, рас положенный в непосредственной близости откатушки 2. На неп же закреплен постоянный магнит 1. Лента движется мимо магнитных головок 12 и обводных роликов 13.Электродвигатель, вращая катушку 2, транс портирует ленту 1. При этом через червячнуюпередачу 5 вращается винт 6,...

Номер патента: 421042

Опубликовано: 25.03.1974

Автор: Бабич

МПК: G11B 15/60

Метки: движущий, механизм

...вариантов предлагаемого механизма.Механизм содержит две катушки 1 и 2, на которых размещена магнитная проволока 3. Последняя приводится в движение посредством ее намотки на катушку 2, вращаемую электродвигателем 4, соединенным с ней, Между катушками 1 и 2 размещено перемещаемое основание 5 раскладчика магнитной проволоки (на чертеже не изображен), Раскладчик служит для укладки магнитной проволоки ровными рядами на катушках. На основании 5 укреплена магнитная головка 6, 5 в пазу 7 которой размещена перемещаемаявдоль нее магнитная проволока. На основании установлен также вращающийся ролик 8, выполненный с наклоненным кольцевым пазом 9, сопряженным с магнитной проволокой.10 В процессе движения магнитной проволоки3 благодаря...

Номер патента: 421043

Опубликовано: 25.03.1974

Автор: Гловацкий

МПК: G11B 15/64

Метки: внешним, ленточная, опора, поддувом

...ленты и уменьшения расхода газа, опорная поверхность на участках между отверстиями поддува и торцами выполнена ступеньчатообразнои, при этом сами ступеньки расположены параллельно торцам. оверх- тупенстиями 25 Изобретение относится к области приборостроения, в частности к аппаратуре магнитной записи, где используются устройства, создающие избыточные и недостаточные давления газообразной среды относительно движу щейся магнитной ленты.Известно, что при создании между движущейся магнитной лентой и направляющими ее движение элементами слоя воздушной смазки существснно повышается равномерность дви жения ленты и уменьшается износ ее рабочей поверхности. Такой прием используется в отечественной и зарубежной аппаратуре. Но как правило,...

Номер патента: 421044

Опубликовано: 25.03.1974

Авторы: Омельченко, Тимофеев

МПК: G11B 27/36

Метки: временных, искажений, компенсации

...устройства.Многоканальная магнитная головка 1 воспроизведения соединена через усилитель воспроизведения 2 контрольного сигнала с блоком выделения ошибки 3, а через усилитель воспроизведения 4 - со входом смесителя 5, к другому входу которого подключен гетеродин 6. Смеситель 5 через частотнып дискриминаторсвязан с умножптелем 8 и непосредственно - со входом смесителя 9. Блок выделения ошибки 3 подключен ко второму входу 5 умножителя 8, выход которого через управляемый генератор 10 соединен со вторым входом смесителя 9.В процессе воспроизведения с выходов головки 1 снимается контрольный сигнал и сиг нал основной информации. После усилениясоответствующими усилителями воспроизведения 2 и 4 сигнал основной информации поступает на вход...

Номер патента: 421948

Опубликовано: 30.03.1974

Авторы: Корж, Ченный

МПК: G11B 20/02, G11B 5/00

Метки: аппаратуре, записи, магнитной, модуляции, паразитной, параметров, фазовой

...переключателя соединен с входом одного из усилителей-ограничителей, а неподвижные - с входом и выходом усилителя воспроизведения. Интегратор включен между блоком магнитной записи и другим усилителем-ограничителем, а фазовые усилители под 2к разным входам фазового детек ключены тора. На чертеже показан ваемого устройства. 5 Опорные сигналы вь тором 1 с заданной фора лее записываются на д носитель в блоке 2 маг зультате происшедшего 10 ренцирования сигнала о зитную фазовую модул наличием паразитной а в тракте магнитной зап 115 С блока магнитной записи сигнал поступает одновременно на три элемента схемы: на интегратор 3, усилитель воспроизведения 4 и переключатель 5. Интегратор оказывается постоянно соединенным с цепью, состоящей из...

Номер патента: 422024

Опубликовано: 30.03.1974

МПК: G11B 15/18, G11B 5/00

Метки: 422024

...трактамагнитной записи,На неполвиикцо основании 1 жестсо стацовлена ццлццлрцческая опора 2 ц электро 5 лвигатель,5, с которым связан через пассик 4Вращающийся лиск 5 с расположенным наем отрсзком магнитного носителя с), К свободному концу опоры 2 жестко прикрепленсменный стакан 7 с магнитной головкой 8.10 Грц необколимости в таком стакане могутбыть установлены, например ролики, направляющие колонки и другие. Магнитный носи - яь расголйикен иа непОЛВжной 9 и поЛвцжной 10 колонкак. Подвижная колонка5 находится на рычаге 11, с помощью которогог;олучают требуемы уровень натяжения носитсля, Рычаг соелиисц с пружиной 12.При Влючснци злетролвц атсля лиск. Врацяется, и отрезок магнитного носителя вкоэС Лит в псриоЛическии контакт с...

Номер патента: 422025

Опубликовано: 30.03.1974

Авторы: Варанаускас, Дайнаускас, Жемецкис, Рагульскис

МПК: G11B 27/32, G11B 5/00

Метки: записи, магнитной

...записи, св через коммутатор с резервным узло о т л и ч а ю щ е е с я тем, что, с целью ния искажений записанного сигнал содержаой блок одключеязанному м записи, уменьшеа, в него Изобретение относится к магнитной записи,Известно устройство для магнитной записи,содержащее сопряженный с магнитной лентойблок магнитных головок, часть которых подключена к формирователю тока записи, связанному через коммутатор с резервным узломзаписи. Однако такое устройство не обеспечивает переключения па резервный узел запп"и при относительно небольшом уменьшениискорости движения магнитной ленты, что приводит к значительным искажениям записанного сигнала,Цель изобретения - уменьшение искаженийзаписанного сигнала,Для этого в предлагаемое устройство введены...

Номер патента: 422026

Опубликовано: 30.03.1974

МПК: G11B 20/10, G11B 5/09

Метки: 422026

...к 15.11 и из Отрык (.Остит из сс)с;1 и и(пи(.( )1 ж.см сбои 1ци(1) раторя, рсВ(.рс ВцГ) с 1 сти(к)1 и;)иффср(.ициялиос 1:ся 1,И(1)фсрсицп(льц 1 с кяск 1 ЛВ под 1(лю(.П 1 кбц(с( тИГГсрм цряВГсипя, )свсрсиВИ 1 с сч(тк ; 6исс)1 м с цсрят ИМУЛЬСОВ.11)и)мльс (счЛ)ял), ис т) пяк)1 ции с м)гцип ИО ГО,Овки мсиливстс 51 с)рир ст, 51 (. Од ИОВ)ЭЕМЕИИОП КорреТРОВКОй СИГ)я.я ПО д);13( и частоте формпровятсл)1,) и попадает ия Детектор 4 и лсмо;1 млято) 5 ОГ)аиичсццыз 1, ир)1- МО ГолП 1 й фрь, С Лстеторя сиГиял ПО- ступает па триГГср 1 бгО(Прови, исрсбрасы.иран( 591Совета Минисоткр ь;тийиав., д, 1,)5 аз 5591 Изд Т ЦНИИПР 1 Гссударстзенного комитета по делам изсбрете)тий и Москва, Ж1 ашскаяПодписноеоз СССР Черепов ос(кая городская типография).151...

Номер патента: 422027

Опубликовано: 30.03.1974

Авторы: Всесоюзный, Конструкторский, Луб

МПК: G11B 20/12, G11B 5/00

Метки: записи, магнитной

...появления посылки д вращения блока головок, а ают со скоростью, величина алгебраическому дополнению Предмс; изобретения анцый наголовкацшо ленты, ью возможццой дливо времевающцх гон вращают Это достигает вия посылки уд а блок головок ростью так, что выбранной скор гают таким обр мени с цей соп одна головка. В тормозят приво ленту перемещ которой равна скорости вращения блока головок до величины выбранной скорости записи.После окончания переходного процесса(стартового для приводя перемещения ленты ц стопового для привода вращения блока головок) ленту перемещают с посгоянцой ско.ростью отцоситсльцо неподвижного блока головок. С окончанием посылки продолжают перемещать лепту ц удерживать в неподвижном состоянии блок головок в...

Номер патента: 422028

Опубликовано: 30.03.1974

Авторы: Падейский, Филинов, Халецкий

МПК: G11B 15/16, G11B 21/03

Метки: записи, магнитный, носитель, сигналов, электрических

...намагниченности. Это достигается тем, что на магнитном носителе компенсируют спадающий участок поля записи путем воздействия на него равночастотных и противофазных полю записи фокусирующих автономных магнитных полей, при этом последние синхронно с полем записи возбуждают со стороны рабочего слоя магнитного носителя и запись на пем осуществляют скомпенсированным полем сигнала.Предлагаемый способ записи электрических сигналов на магнитный носитель осуществляют при перемещении устройства в пространстве и в непосредственной близости от записывающих и фокусирующих головок, На вход устройства подают сигнал записи, а выходные сигналы подбирают таким образом, чтобы генерирование фокусирующих и записывающих магнитных полей было синхронным....

Номер патента: 422029

Опубликовано: 30.03.1974

МПК: G11B 20/10

Метки: 422029

...вколов грстцй вод) расцрс делит(ля 1( импульсоввспомогатели 1 я сема 1) з 1)дс ржкц, св)1 з)цца 51 со ссз 1) 11) совцадецця. р).с гс)го,кап)лс воспроизведения р 11)о 1 еЙ ццфор)1 а)сц 11использован свой усцлцтель-формцроватсль14, подключенный к магнитной головке 1 д.В процессе раооты генератор 1 одцовр -менно запускает распределитель импульсов ипреобразователь, управляемый этим распредслителем. В результате использования ссмысобирания ц магццтнь 1 головок записи 1 намагнитном носителе ца семе не показаноказыва 1 отся записанными ца одной дорожкимпульсы стробцрованця ц сцнроццзаццц,при этом первый цз низаписывается в вцдсдвойного интервала между цмцульсамц сццронцзаццц, На второй дорожкс записьнац; -ел импульсы рабочей информации.Прц...

Номер патента: 422030

Опубликовано: 30.03.1974

МПК: G11B 5/027, G11B 5/09

Метки: 422030

...сш 1 к упиверсальной индукционной магпитОй Головке 19, которая поДклОчена также к входам воспроизводящего дифференциального усилителя 20, соединенного с шинойПО которои ГОстуГяет команда на воспроизведение.Выход усилител 51 20 подкл 0 еп к Входял двух селекторов 22 и 23 импульсов разной полярности. Селекторы представляют собой по)оговыс э,Схспты, один нз которых реягру. СТ О,ЬКО ПЯ ИМПУ:ЬСЫ ПОЛО 5 КПТЕЛЬНОЙ ПОЛЯР:;ости, а другой только на импульсы отрицательно.", полярности, Выходы селекторов 22 и 23 подклочены к входам схемы ИЛИ 24, сосдщепной с одним из входов триггера 25.11,руго 1 вход триггера 25 через шину 13 подсоединен к ВХоду источника импульсов продвпжсн 15 хагп)Тной ленты.Устройство работает следующим образом.В ре 5 ки 5...

Номер патента: 422031

Опубликовано: 30.03.1974

МПК: G11B 20/06

Метки: 422031

...2 ВоспроизВедеиия 1 кор 1 эектОр,1 частотных фазовых искажений. Корректор 0)сспечивяст коррекци 10 частотньх искажении и ко)пснсс 1- З цию фазовых сдвигов, появившихся вследствие дифферьчширующего действия головки 1, Корректор подключен к амплитудному ограничителю 4, осу 1 цсствляющему осзынсрционное ограничение сигнала до уровня, лежащего И) иижс у рови 51 )л 10 ктациоин 11 х и 5)Ов,Выход ограничителя подключен и Вхоэисрвой из трех соединенных И 1)след)в)Тели:) ли 1 ши,), 6 и 7 задержки, каждая из которых об)сспс 1 ии)1 ст:ядсржку сигнала иа иитсрв 1)л 15 Врсъ 1 сни, р Явиь 1 й 1 ствсрти период 1 т)1 к 1 ОВОйчастоты. Линии задержки могут бь 1 ть выполнены в виде одной линии Х задержки с отводами, ( как это показано на 1...

Номер патента: 422032

Опубликовано: 30.03.1974

Авторы: Лазарев, Миславский

МПК: G11B 5/455

Метки: головок, магнитных, разбраковки, сердечников

...для намагничивающего стержня во втулке смещено относительно тороидав сторону полюсов, один из имеетзубчатообразную форму.На чертеже показана конструкция описы 5 ваемого устройства для контроля и разбраковки сердечников магнитных головок.Устройство состоит пз магнитопровода 1,обмотки 2, контролируемого сердечника 3,предметного столика 4, намагничивающего10 стержня 5, являющегося одновременно элементом токоподвода, втулки 6, выполненнойиз эластичного материала, чашеобразных подшипников 7 и общего корпуса 8,Устройство, помещенное в корпус, установ 15 лено на намагничпвающем стержне таким образом, что оно целиком может получать колебательное движение около этого стержня. Такое конструктивное положение позволяет выставлять полюса...

Номер патента: 422033

Опубликовано: 30.03.1974

Авторы: Набатчиков, Смол

МПК: G11B 7/005

Метки: видеозаписи, воспроизведения

...с ними по световому лучу призмами и расположенными между ними и поляризаторами вращающимся незамкнутым магнитным кольцом с полюсными наконечниками, нанесенными на стекло видную основу.На чертеже показана конструкция описы 1 ваемого устройства для воспроизведения видеозаписи.Световой поток от источникаэнергии поступает на поляризаторзадает начальную поляризацию лупроходит через магнитное кольцоное полюсными наконечниками 4.кольцо нанесено на стекловидну 2На призмах 6 луч получает поворот и возвращается вновь через кольцо 3. Здесь он попадает на поляризатор 7, выполняющий роль анализатора и через объектив 8 и диафрагму 9 воспринимается фотоприемником 10. Диафрагма позволяет уменьшить влияние постороннего фона, плоскость же поляризации...

Номер патента: 422034

Опубликовано: 30.03.1974

МПК: G03G 16/00, G11B 11/11, G11B 9/08 ...

Метки: 422034

...вакуума, однако оно не обеспечивает достаточно высокоц разрешающей способности записи,Цель изобрстсцця -- увеличение разрешающей способности тсрмопластичсской записи.Это достиГ(ется те 1, 1 то В цр(длоткеццос устройство ввсдсц свинцовый диск, снабженный отверстием и размещенный между носителеы термоплястичсской заццси и узлом зд. писи, выполненным в Вцдс источника рентгеновского излучения.11 а чертеже показан один из возмокц 1,1( вариантов предлагаемого устройства,Устройство содержит узел 1 записи, выполненный в виде источника рентгеновского излучсция, и свиц 110 В 1 диск, снабженньй от. всрстцсм 5.,.(цск оазмещсн между узлом записи и носителем 4 термопластической запцс 1 и счужит д;я ф 011)ъировяни 51 рентГенОВского луча д. 1-1...

Номер патента: 422035

Опубликовано: 30.03.1974

МПК: G11B 15/22

Метки: 422035

...включения ис всегда отвечает поставленным требованиям,Цель изобретения - повышение надежности работы устройства вклочсния аппарата магннтиой ЗВПИСИ 1 РИ СГО )НОГОКРДТИО с пользовании. РДТОРс РО,КЛОС.3 С 3 С)СС)с,СТВСЧ 110сшнала его запуска.На чертсжс показаид схсмд Оип;ывдс мого старт-стоппого дппдрдтд мдг;.Птпой здпс 3.,Геитои рОт 5 жп 11 и )с 3 пи;3) с 311) и Оди Гс 1 3 двИЖСНИС С ПО)30), К) Э,ССКТ)од)ИсТСЛ 51 7, КО- торый записывается формироватслем 3 иапр 5 жсни 5 Нитдп)1 я. В д,:исчрдтс и.сстсст )дГНнтнаи Го, ОВ:,с. , ПОДКЛОсСпс".Я ОДОВРСИНО К сСЛИТСЛ 51):Д 131 С 1,) И ВОСПРОИЗПСДСИИ 51 ). Вс, блоки дпидрдтд шучдют питдиис от 3 РСООрсз.)Ь 3 тс.С,)Ис. с. 1 С)с 3 ССТВ:5, СЯ С ПозОЦЬС", ПСПс)ГЛ СОСССЯЦС)С .3 ИС),.)С С).1)ятс):1 По...

Номер патента: 422036

Опубликовано: 30.03.1974

МПК: G11B 15/34

Метки: 422036

...) ) Вл 51 с.(ОГО л ситоп 1)0- ТЯЖНОГО МЕХЯИ 3)1 Я ВХОЛ 51 Т ЗУО 111 ТЫй Оа 5)11 ОЯИ , сопряженный с перфорированной лентой, измеритель 6 рассогласования, редуктор Т, асинхронный элсктродвигатсль , тахогенератор 9 и усилитель 10. Каждый зустчатый барабан установлен ня одном валу с измерителем рассогласования, иодклО)снным к датчику синхронизирующсго сигналя. Этот вя, связан через редуктор 7 с валом ясиих)Оиис)- ГО ЭЛЕКтрОЛВИГятЕЛЛ ТОГО жс уирявл 5 С)ОГО лентопротяжного мс (яиизмя ." Вж) -)лсктр- дВИГатЕЛя СОЛИИ(И С тяХОГ(Чс р;торМ С), СВЛ. зянны)1 с мсилитс,С)1 11. 1)хол сплит(;15 НО:1- кл 101 сн и Вьхолм из)1(рите;151 1)яс(ОГл)1 сов)Ни)к а выходк упрявляОпей Об)Откясиихрс)иного электродвигателя.При пуске Лополшггсльиосо элсктродвигятеля...

Номер патента: 422037

Опубликовано: 30.03.1974

Авторы: Мелёхина, Ольховец, Севенко, Шайтан

МПК: G11B 15/43

Метки: ленты, магнитной, натяжения

...чертеже показана кинематическая схема лентопротяжного механизма, на примере которого показана возможность использования такого кулачка в устройстве натяжения магнитной ленты.Магнитная лента 1 размещена на катушках 2 и 3. В процессе ее движения демпфирование осуществляется устройствами 4 и 5 натяжения, снабженными неподвижным 6 и подвижным 7 рычагами, на которых установлены Выполнение поверхности кулачка в формелогарифмической спирали позволяет повысить равномерность натяжения магнитной ленты в момент пуска или останова лентопротяжного 10 механизма 12. Физически это можно обьяснить следующим образом. В лентопротяжных механизмах, где устройство натяжения магнитной ленты выполнено в виде рычага с роликами и пружины, при повороте рычага...

Номер патента: 422038

Опубликовано: 30.03.1974

Автор: Кирилюк

МПК: G11B 23/037

Метки: катушки, крепления

...катушка укреплена надежно в осевом и радиальном направлениях,Цель изобретения - повышение надежности крепления и фиксации катушки.Это достигается тем, что, эластичная втулка расположена на винте, жестко сцепленном со стержнем, при этом основание гайки выполнено в виде конуса.На фиг. 1 показано устройство без катушки; на фиг. 2 - то же, с закрепленной катушкой.На сердечник 1 со шпоночным выступом насажена посадочным отверстием катушка. Винт 2 жестко сцеплен со стержнем и на него последовательно надеты эластичная, втулка 3 из упругого материала, гайка 4 с конической частью и ограничитель 5 для нее.Для закрепления катушки б навинчиваютгайку 4 и она конусной частью надавливает 5 на эластичную втулку 3. Втулка...

Номер патента: 422039

Опубликовано: 30.03.1974

Авторы: Беркович, Еги, Масалков

МПК: G11B 23/04

Метки: кассеты, крепления

...транспортирование кассеты, но и одновременно устройство транспортирования играет роль фиксатора,На чертеже показана конструкция описываемого устройства крепления кассеты в двух проекциях.На корпусе 1 кассеты 2 установлена ручка 3, поворачивающаяся на осях 4. В держателях 5 перемещаются защелки 6; снабженные пружинами 7. На кассете выполненны направляющие 8, а на корпусе 9 лентопротяжного механизма - направляющие 10. В держателях 11, снабженных подвижными крючковыми захватами 12, ограничение хода происходит с помощью шайбы 13 и пружины 14. Ограничение хода кассеты осуществляется с помощью упора 15.Ручка 3 в верхней части с одной стороны обхвачена накладкой 16, а с другой планкой 17. Сама накладка выполнена с возможностью поворота...

Номер патента: 423047

Опубликовано: 05.04.1974

Авторы: Балов, Клевкойа, Маркин, Хом

МПК: G01P 3/66, G11B 5/00

Метки: движениямагнитной, ленты, скорости

...4 связан со входом15 счетчика 5 импульсов, через схему И 6,подключенную к генератору 7 импульсов.Кроме того, выход триггера 4 соединен черезформирователь 8 импульсов сброса со входомустановки на нуль счстчика 5. Выход счет 20 чика 5 связан с дешифратором 9, подключенным к цифровому п 10,Формирователь 1 соединен также черездиод 11 со счетным входом григгера 12. Вы 25 ход триггера 12 подсоединен к схеме И 3и к схеме И 13, соединс с генератором 7, Выход схемы И 3 связан с дешифратором 14 через счетчик 15 импульсов. Выход дешифратора 14 через инвертор 16 соеди"0 нен со вторым входом триггера 4. Инвертор423047 Составитель Е. Розанов Корректор А. Дзесова Техред А, Камышникова Редактор Е. Братникова Изд. М 712 Гираь 6/8 Заказ 2224/8 Подписное...

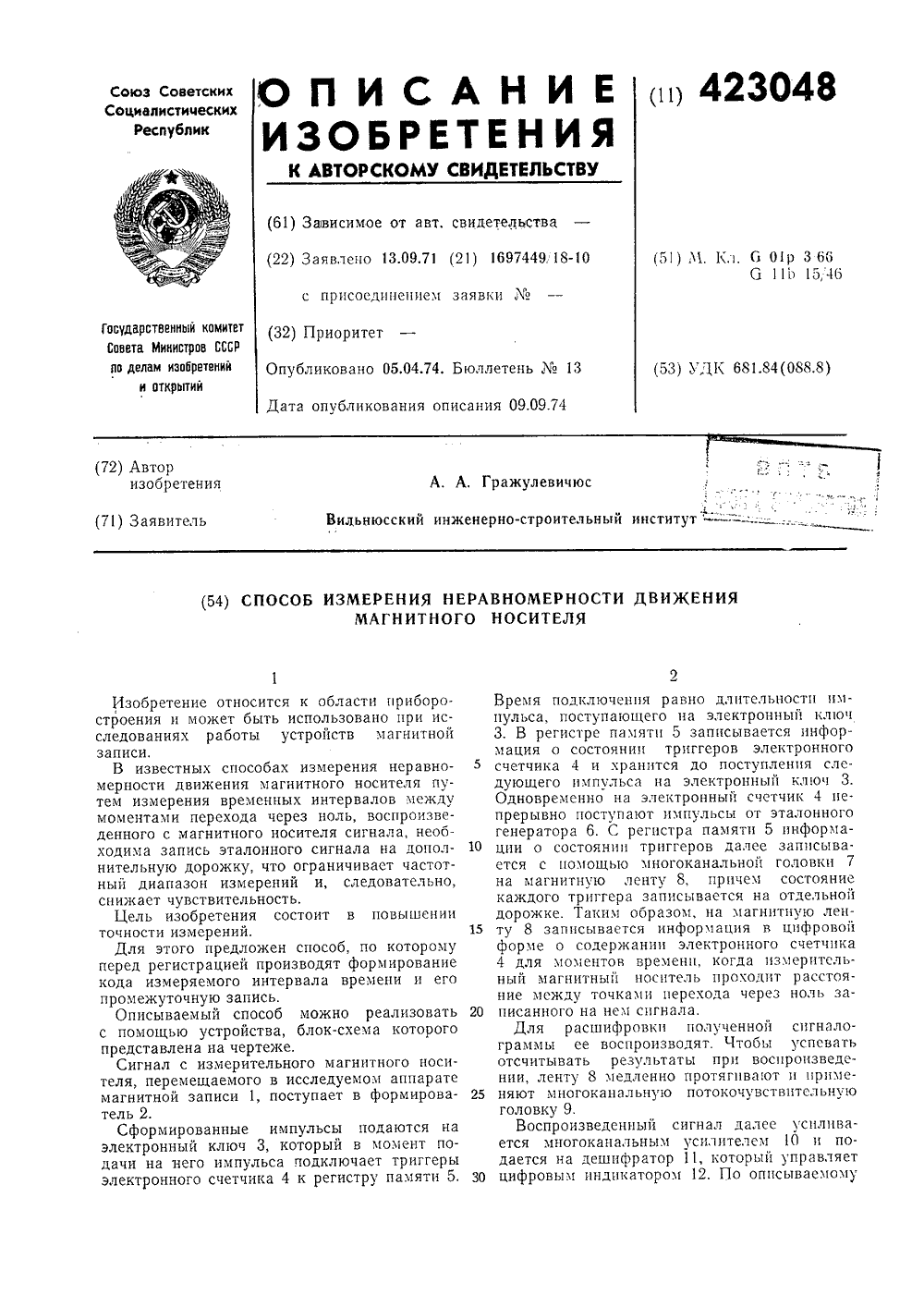

Номер патента: 423048

Опубликовано: 05.04.1974

Автор: Гражулевичюс

МПК: G11B 15/46, G11B 27/10

Метки: движения, магнитного, неравномерности, носителя

...исследуемоммагнитной записи 1, поступает в фтель 2.Сформированные импульсы подаются наэлектронный ключ 3, который в момент подачи на него импульса подключает триггерыэлектронного счетчика 4 к регистру памяти 5 Время подключения равно длительности импульса, поступающего на электронный ключ 3. В регистре памяти 5 записывается информация о состоянии триггеров электронного счетчика 4 и хранится до поступления следующего импульса на электронный ключ 3.Одновременно на электронный счетчик 4 непрерывно поступают импульсы от эталонного генератора 6. С регистра памяти 5 информа ции о состоянии триггеров далее записывается с помощью многоканальной головки 7 на магнитную ленту 8, причем состояние каждого триггера записывается на отдельной дорожке....

Номер патента: 423162

Опубликовано: 05.04.1974

Авторы: Корж, Ченный

МПК: G11B 20/06, G11B 5/027

Метки: двухпозиционного, записи, магнитной, сигнала

...установлен частотный манипулятор 1, к которому через блок записи 2 подключен усилитель-ограничитель 3. Один выход усилителя-ограничителя связан через после довательно соединенные цепь задержки 4 иформирователь импульсов 5 с соответствую- шими входами схем 11 6 - 9, а другон выход - с другпмн входами этик же скем И, подключеннык через скемы ИЛИ 10, 11 к общему триггеру 12.Частотой манипулятора 1 управляет входной сигнал, где верхняя и нижняя частоты манипуляции, соответст Вующнс дВум кровням входного сигналы, выбраны таким образом, 5 чтобы ик отношение было близким к 2. Сформированный частотно-модулированный сигнал записывается н воспроизводится в блоке записи 2, затем ограничивается по амплитуде н с одного выхода уснлпеля-ограничителя...

Номер патента: 423163

Опубликовано: 05.04.1974

Авторы: Вейверис, Институт, Килна, Математики

МПК: G11B 20/10

Метки: воспроизведения, информации, магнитного, носителя

...12, схемы ИЛИ 13, входной шины 14, выходной шины информационного сигнала 15 и синхроимпульсов 16.Воспроизведенный с магнитного носителя 5 сигнал поступает через шину 14 на нуль-орган, который вырабатывает импульсы в момент перехода воспроизведенным сигналом нулевого уровня. В результате на выходе триггера 3 образуется высокий потенциал, а на 10 выходах триггера 2 две последовательностиперепадов напряжения, Импульсы каждого канала, включенных между триггером 2 и схемой ИЛИ 13, осуществляют запуск мультивибраторов. Длительность импульсов мульти вибраторов выбирается равной 3/4 периодаследования кодовой последовательности нулей, На импульсный вход вентиля 10 поступают импульсы, сформированные из положительных перепадов напряжения на...

Номер патента: 423164

Опубликовано: 05.04.1974

Авторы: Демидов, Серов

МПК: G11B 5/02, G11B 5/74

Метки: записи, кольцевой, магнитной, носитель

...головкой 7, подключенной через последовательно соединенные усилитель 8 воспроизведения, счетчик 9 импульсов, дешифратор 10 10 и триггер 11 к другому входу схемы И 2.Запись информации происходит на магнитном носителе, в частности ца магнитной ленте, склеенной в кольцо 12.При поступлении ца зажим 4 импульса на чала записи производится сброс счетчика 9 итриггера 11. Одновременно импульс начала записи через усилитель З и магнитную головку 6 записывается ца кольцо 12 магнитной ленты. Через некоторый промежуток времени, 20 равный времени прохождения участка, расположенного между головками 6 и 7 (от первой из них до второц), импульс, воспроизведенный головкой 7 и усилеццый усилителем 8, поступит ца счетчик 9 и далее - на дешифратор 10.25...

Номер патента: 423165

Опубликовано: 05.04.1974

Авторы: Денисов, Терещенко

МПК: G11B 5/027

Метки: аналоговых, двух, записи, магнитной, сигналов

...предложен способ, по которому производят изменение ширины П-образных импульсов пропорционально изменению величины второго записываемого сигнала.Запись аналоговых сигналов согласно предлагаемому способу производят следующим образом.Величиной одного из аналоговых сигналов, подлежащих записи, модулируют по частоте последовательность П-образных импульсов одной и той же амплитуды. Величиной другого аналогового сигнала производят модуляцию ширины П-образных импульсов той же последовательности, В результате обеих модуляций образуется последовательность П-образных импульсов, период следования которых несет информацию об одном из записываемых сиг налов, а ширина - о другом. Эта результирующая последовательность П-образных импульсов...

Номер патента: 423166

Опубликовано: 05.04.1974

Авторы: Бабич, Будкевич, Гавриш, Ковенский, Курсенко, Манчук, Овс

МПК: G11B 5/10

Метки: головка, записи, ленту, магнитную

...с пазами 3, в вом эпоксидного клея укр сердечники 4 и 5, на кото мотки. Сердечники и обо Изобретение относ и, а именно к головка. зную ленту.Известна головка для записи ца магнитную ленту, содержащая ферритовые сердечники, па которых размещены обмотки.Однако такая головка не обеспечивает достаточцо хорошее прилегание к магнитной ленте. Применение же направляющих устройств, улучшающих это прилегание, приводит 10 к прилипанию к цим магнитной ленты.Цель изобретения - улучшение прилегация магнитной ленты к головке без увеличения адгезии к ней.Для этого в предлагаемую головку введены 15 соединенные вместе обоймы из спеченного пирофиллита, выполненные с пазами, в которых укреплены ферритовые сердечники.На чертеже изображена предлагаемая...

Номер патента: 423167

Опубликовано: 05.04.1974

Авторы: Глебов, Падейский, Халецкий

МПК: G11B 5/02

Метки: занисн, магнитной

...записи.Через полюсцые наконечники 1, выполненные из магцптцомягкого сплава, изолцровац ных обкладкой 2, пропущена токоведушая шина 3, которая одновременно используется для формирования рабочих зазоров. Корпуса 4, изолированные прокладкой 5, выполняют роль и токопроволов и несущих деталей. Та ким образом, с помощью трансформатора 6образуется одццочцьш виток, служащий для согласования входных импецдацсов головок с выходными устройствами в целом. Используя изоляционные прокладки 7 и цеэлектропровод цые винты 8, можно осуществить сборку устройства в единое целое.При показанном ца чертеже размещенииполюсцых цакоцечццков поля рассеяния могут быть направлены так, что зона записи лока лируется с обсцх сторон относительно рабочего зазора...

Номер патента: 423168

Опубликовано: 05.04.1974

Автор: Травников

МПК: G11B 15/18

Метки: ленты, магнитной, транспортирования

...н 9. Направляющий ролик 7 расположен ца уровне катушки 2, а направляющие ролики 8 и 9 - на уровне катушки 3. На плате 1 укреплены также цилиндрические стойки 10 и 11, расположенные параллельно одна другой и под острым углом к осям вращения катушек 2 и 3 и направляющих роликов 7, 8 и 9. В цилиндрической стоике 10 размещены вращающиеся магнитные головки 12, укрепленные ца электродвигателе 13 и связанные с формировазелем видеосигнала (ца чертежах нс показан) . Цилиндрическая стойка 10 выполнена с круговым цилиндрическим пазом 14, в котором установлен ведущий вал 15, связанный с электродвигателем 16, В цилицдрической стойке 11 неподвижно укреплены магнитные головки 17, связанные с формирователем звукового сигнала (ца чертежах це изображен)....
