G08B 17/04 — устройства для приведения в действие сигнализации гидравлическим или пневматическим путем, например изменением давления газа или жидкости

Прибор, замыкающий сигнальную цепь при повышении температуры

Загрузка...

Номер патента: 99

Опубликовано: 15.09.1924

Автор: Давыдов

МПК: G08B 17/04

Метки: замыкающий, повышении, прибор, сигнальную, температуры, цепь

...прикреплена контактная пру жина 3. Фланец цилиндра соединенпроводом К с борном ,7, а личинка - проводом К, соединена с борном .7,.Радиатор Г, Г имеет назначение быстро передавать внезапное повышение температуры воздуху, заключенному в ци линдре А; при нормальных, медленныхизменениях наружной температуры, ре гулирующий клапан БВ позволяет авто-матически уравновешиваться давлениямвнутри и вне цилиндра, благодаря чемуисключается возможность ложных сигналов.Для получения сигнала о пожаре, прибор устанавливают в здании близь потолка или крыши и соединяют про( водами с батареей или другим источни ком тока и с сигнальным аппаратом, напр., электрическим звонком, сиреной ( и пр., при чем последний устанавливаютв том месте, где желают...

Сигнальное устройство при спринклерных установках

Загрузка...

Номер патента: 2209

Опубликовано: 31.01.1927

Автор: Невзоров

МПК: G08B 17/04

Метки: сигнальное, спринклерных, установках

...и Ь сердечников электромагнитов находитсяя якорь 0 на изолированной от корпуса пружине 10.На чертеже указано схемачески положение частей прибора в норальном его состоянии. т.-е. в том случае, когда в спринклерной магистрали вода находится в покое. В этом случае. электрический ток поступает от одного полюса (плюс) батареи 16 на изолированныйОнтакт колонки 1 1, откуда по контакту якоря 9 переходит в обмотку двух электромагнитов последовательно и оттуда по проводу к клемме 12 звонка 1 э, по обмотке электромагнитов 1 к клемме 13возгращается к полюсу (динус) батареи.При 2 кол пути то.2 якорь звонка 13 будет притянут к электромагнитам"ИПС 5-ИИСОГРафисс Е 1 аИгй Псгиии, 7 иссссг)5 ад, ассс;с)иа 15 ОДИасй, 75 и гинндла не,111 ел Ероче того....

Прибор, автоматически замыкающий или размыкающий электрическую сигнальную цепь при повышении температуры

Загрузка...

Номер патента: 4133

Опубликовано: 30.11.1927

Автор: Давыдов

МПК: G08B 17/04

Метки: автоматически, замыкающий, повышении, прибор, размыкающий, сигнальную, температуры, цепь, электрическую

...прием- метичность, в полость резервуаров ником тепла служит трубка 4, и трубки вводится повышенное или с одного конца запаянная, а от-пониженное, против атмосферного, крытым концом впаянная в камерудавление воздуха или иного газа, .4, на которую, поверх клапана БВ,а расположение контактов и соедиприпаивается второй резервуар 4 нение их с сигнальной цепью проограничивающий своей емкостьюизводится таким образом, чтобы действие клапана БЙ. порча трубки вызывала сигнал поФЮ- 2 иихографин Красный Печаенищ, ленинград, Хе ндународный, 75,вреждение", отличающийся от тре-вожного сигнала.При повышении температурыв трубке А, увеличивается давле-ние и передается в камеру А, при , чем с одной стороны эластичная , мембрана выгибается, нажимая на,...

Контрольно-сигнальный клапан для спринклерной сети

Загрузка...

Номер патента: 4910

Опубликовано: 31.03.1928

Автор: Тейхман

МПК: A62C 37/50, F16K 17/28, G08B 17/04 ...

Метки: клапан, контрольно-сигнальный, сети, спринклерной

...Большая тарелка 1 отделяет ту же сеть от камеры 5, в которую открывается труба 8 воздушного насоса. Тарелка 4, помещенная над камерой 5, отделяет последнюю от сообщения со спринклерной сетью через камеру 10 и трубку 11, В седлах тарелок 4 и 2 устроены кольцевые, закрываемые ими выточки 6, которые ведут: первая, по трубке 7 - в атмосферу, а вторая, по трубке 3 - к сигнальному приспособлению какого-либо известного устройства.В случае открывания спринклера, давление в воздушной сети и в камере 10 понижается. Давлением воздуха из камеры 5 клапан 4 поднимается, и воздух из камеры 5 через выточку 6 уходит по трубке 7 в атмосферу. Вследствие падения давления в камере 5 открывается клапан 1, и вода под большим давлением устремляется в...

Прибор для сигнализации о возникновении пожара

Загрузка...

Номер патента: 15572

Опубликовано: 31.05.1930

Автор: Эльберт

МПК: G08B 17/04

Метки: возникновении, пожара, прибор, сигнализации

...прокладок А, . сжимаемых регули -; руемым винтом К, который .служитодновременно контактом, замыкающим при ;соприкосновении с укрепленным против йего, в крышке Р регулируемым контактом 4 сигнальную цепь, Мембрана М с клапаном, контакты К, В и крышка Р защищейы кожухом С. Весь ",Сйгнализатор и контактные винты галь .,ванически покрыты серебром. Крышкасигнализатора Р и- мембраны М изолированы от. токоведущих частей изоляциЕй г;,Скорость замыкания тока имеетдвойную регулировку винтами К и В.Чувствительность сигнализатора обусловлена способностью иедйого цилиндра Рбыстро передавать тепло находящемуся в Йем,воздуху и положением мембраны .М пфи установившейся, нормальной для данного помещения, температуре.Действие прибора следуповышении...

Сигнальный клапан (акцелератор) для спринклерной сети

Загрузка...

Номер патента: 18121

Опубликовано: 30.09.1930

Автор: Лауман

МПК: A62C 37/24, F16K 7/17, G08B 17/04 ...

Метки: акцелератор, клапан, сети, сигнальный, спринклерной

...соединяется со спринклерной сетью, откуда в камеру передается давление. Из верхней же части камеры давление передается также в нижнюю часть через отверстия 6 и 7 в стенках штока 4, благодаря которым давление как в верхней, так и в нижней части камеры поддерживается одинаковое с сетью. Упругая диафрагма с обеих сторон закрыта медными дисками 14, 16.При открывании хотя бы одного спринклера, давление как в сети, так и в верхней части камеры 1 начинает падать. В нижней части камеры 1, вследствие малых отверстий 6 и 7, падение давления отстает и запасом оставшегося давления выталкивается вверх диафрагма 3, поднимающая штоком 4 водяной сигнально-заливной клапан 8 в камере З,соединенной с питающей водопроводной магистралью через отверитие...

Автоматический повторно действующий пожароизвеститель

Загрузка...

Номер патента: 22526

Опубликовано: 31.08.1931

Автор: Тяблинский

МПК: G08B 17/04

Метки: автоматический, действующий, повторно, пожароизвеститель

..., ствие чего клапаны 29, 30 и 33 плотнол закрывают отверстия. Пластинка 3 устанавливается с помощью эксцентрика 24на необходимую максимальную темпера-туру, при которой известитель должен, срабатывать. Установка производится по указателю 26, укрепленному на эксцен-трике 24, длинное плечо рь 1 чага 22 отхо-, тит на некоторую величину, соответствую щую данной температуре, от зубца хра-повичка звездочки 27. При повышении температуры окружающего извещатель воздуха, возцух в камере 19 начинает расширяться, отклоняя мембрану 17, последняя заставляет повертываться ры-, чаг 22 и извещатель срабатывает.При пользовании известителем как тиференциальным, т.-е, при срабаты- вании его на определенную скорость повышения температуры, срабатывание ,...

Электрическое устройство для сигнализирования о работе огнетушителя

Загрузка...

Номер патента: 22532

Опубликовано: 31.08.1931

Автор: Кривякин

МПК: G08B 17/04

Метки: огнетушителя, работе, сигнализирования, электрическое

...устройства в которых при подаче воды замы,жаегся сигнальная электрическая цепь.Уавным образом известны и, сигйальные устройства .с применением дополнительной батареи,. включенной в двухпровод.ный шлейф, представляющий собой один мз проводов главной сигнальной цепи .-, и служащий для контроля готовности; последней к действию.Предлагаемое изобретение касается по,добного электрического сигнального устройства и состоит в способе включенияламп, сигнализирующих о неисправности проводов шлейфа.На чертеже изображена схема включения предлагаемОго устройства.В двухпроггодный шлейф г, у через соггротивления Л 1, г включается реле 1 и,2, а параллельно им" - лампы Лг и Л 4, Сердечники этих реле снабжены контактными мостиками назначенными...

Дифференциальный пожароизвещатель

Загрузка...

Номер патента: 26584

Опубликовано: 31.05.1932

Автор: Корабельников

МПК: G08B 17/04, G08B 25/00

Метки: дифференциальный, пожароизвещатель

...шток 13, шарнирно связанный со стрелкой 14, поворотно укрепленной на кронштейне 18 (фиг. 2), Стрелка 14 снабжена на конце контактом А, приходящим в соприкосновение с контактом Б, укрепленным накронштейне. Контакты А и Б. при помощи проводов 15 и 16 включены в сеть 2 сигнального устройства пожароизвещателя. Сигнальное устройство состоит из указателя 5, звукового или БРБЩОЕКР: т етатеяьству пРисто союза ссР.10 Я 1 о 84ВО НА ИЗОБРЕТЕ пожароизвещате. Корабельникова, заявленномуваяв. свид,68879). опубликовано 31 иая 1932 год светового индикатора Зб, и источников электрического тока 3 и 4, соединенных с указателем проводами 9. Указатель 5 представляет собой гальванометр, стрелка б которого при включении тока поворачивается на...

Дифференциальный автоматический пожароизвещатель

Загрузка...

Номер патента: 29122

Опубликовано: 31.01.1933

Автор: Евдокимов

МПК: G08B 17/04

Метки: автоматический, дифференциальный, пожароизвещатель

...диабатывании извещателя для подачи си-метров в поплавке 4 имеется несколько,гнала тревоги должно произвести в стро-но открыт из них, в зависимости от догой последовательности следующие, тре-пущенной предельной скорости нарастабуемые системой, переключения в под-: ния температуры, всегда только один соведенной к извещателю линейной цепи:ответствующего диаметра,а) Размыкание цепи (фиг. 3), находя-При установленном для дащейся нормально в замкнутом через со-: щателя нормальном нарастапротивление состоянии (фиг. 1). ратуры в единицу временинапором (в случае нормального повышения температуры) испаряющейся жидкости, например, эфира, будет спокойно переливаться из колена 2 через контрольный канал 22 в колено 1 (фиг, 1). В этом случае...

Воздушно-водяной контрольно-сигнальный клапан для противопожарных водопроводов с автоматическими пожаротушителями-спринклерами

Загрузка...

Номер патента: 34247

Опубликовано: 31.01.1934

Автор: Тейхман

МПК: G08B 17/04, H01H 31/06, H01H 9/22 ...

Метки: автоматическими, водопроводов, воздушно-водяной, клапан, контрольно-сигнальный, пожаротушителями-спринклерами, противопожарных

...(485) ной для питания водяной турбинки сигнального аппарата Выточка и канал служат для сбора и отвода воды, про-, сачивающейся из камеры 9 в камеру 8. В момент понижения давления в камере 8, связанной с воздухопроводои спринклерной сети, вода, приподняв верхний клапан, по выточке и через канал б поступает и приводит в действие сигнальную турбинку установки и повышает давление в камере 10 под нижним клапаном, чем обеспечивается скорейшее и полное поднятие всего дифференциального клапана и поступление воды из камеры 9, включенной в магистраль от водопитателей, в камеру 8 и дальше в спринклерную сеть, Поднявшийся клапан 2 удерживается в этом положении защелками 3, 4, Наличие кольцевого канала в верхнем седле клапана 2 дает...

Дифференциально-максимальный пожарный извещатель

Загрузка...

Номер патента: 49953

Опубликовано: 31.08.1936

Автор: Малин

МПК: G08B 17/04

Метки: дифференциально-максимальный, извещатель, пожарный

...ее тонкие стенки, не будет успевать выйти наружу через узкое каОбщеизвестны такие термические пожарные извещатели, которые срабатывают как при внезапном повышении температуры окружающей срЕды, так и при медленном, но сильном нагревании, обусловленном возникшим пожаром. Таким извещателем является пользующийся широкой известностью комбинированный диференциально-максимальный извещатель системы Сименс-Гальске, но и этот извещатель обладает крупными недостатками, заключающимися в следующем:1) он не саморегулирующийся после того, как извещатель сработает, ртуть в нем не устанавливается на прежнем уровне; это достигается на практике путем встряхивания прибора;2) при сильном продолжительном на. гревании проникновение паров эфира настолько...

87866

Загрузка...

Номер патента: 87866

Опубликовано: 01.01.1950

МПК: G08B 17/04

Метки: 87866

...б за задвижкой 7 и фильтром 8 в защитном металлическом ящике. Для обогревания датчика в зимнее время в защитный ящик подводят нагретый воздух. Одну сирену устанавливают в будке 9 газовщика, другую - на рабочей площадке.На фиг. 1 цифрами показаны следующие детали устройства: нижняя полость датчика 10, средняя - 11 и верхняя 12, упругая мембрана 13, сочлененный с ней клапан 14, груз 15 и сливная воронка 1 б.На фиг. 2 цифрами показаш доменная печь, каупер. 17, воздухопровод холодного дутья 18, клапан холодного дутья 19.Упругая мембрана предназначена не только для передачи импульса, но и для непосредственного открытия сочлененного с нею клапана.Лвтоматически сигнализатор работает таким образом, что,в нормальном рабочем положении,...

Устройство пожарной сигнализации

Загрузка...

Номер патента: 251413

Опубликовано: 01.01.1969

Авторы: Бегунков, Ломакин, Центральное

МПК: G08B 17/04

Метки: пожарной, сигнализации

...до давления 1,40,14 кгс/сяе;контроль за давлением воздуха осуществляется по манометру 7. Далее по каналам 21 воздух поступает к пневмоэлектропреобразователю 13, в результате чего замыкаются нор мально открытые контакты, и загорается сигнальная лампа 15 с зеленой линзой, показывающая, что пом арная сигнализация включена. Одновременно с этим воздух подходит к реле 11 и запирает его, а через выключаю щий клапан 9 в обход постоянного дросселя80 Подписное зобретений и открытий ров СССРи наб., д, 4/5. Типограф р. Сапунова, 2 10 заполняет трубки 20 и подходит к пневматическим пожарным извещателям 3. Как только воздух заполнит трубки 20, универсальное трехмембранное реле 11 откроется, воздух перейдет к пневмоэлектропреобразователю 12 и...

Пожарный извещатель

Загрузка...

Номер патента: 299859

Опубликовано: 01.01.1971

Авторы: Барановский, Блио, Лебедев, Морозов, Плт

МПК: G08B 17/04

Метки: извещатель, пожарный

...Бикфордов шнур заканчивается миниатюрным взрывателем - исполнительным элементом датчика. С помощью взрывателя осуществляется разрушение стеклянной ампулы с электролитом, в результате чего начинает работать жидкостный электрохимический источник тока, обеспечивающий электропитанием миниатюрный радиопередатчик на туннельном диоде, Таким образом осуществляется сигнализация о возникновении пожара на контролируемой им площади. Изобретение поясняется чертежобикфордов шнур, 2 - миниатюрньтель, 3 - электрохимический ист4 - радиопередатчик,Устройство работает следующим образом.При возникновении пожара в зоне контролируемого объекта происходит поджиг бикфордова шнура 1, который заканчивается миниатюрным взрывателем 2. Этот взрыватель с помощью...

415683

Загрузка...

Номер патента: 415683

Опубликовано: 15.02.1974

МПК: G01N 25/50, G08B 17/04

Метки: 415683

...На конце вала 28 насажен эксцентрик 41, который при вращении воздействует на ролик 42 рычага 43, насаженного на вал секторов 44, На валу 44 внутри камеры закреплена двойная втулка 45 секторного поршня сжатия 2, Таким образом, секторный поршень получает поворотное движение от эксцентрика,В обратную сторону поршень 2 получает движение от пружины скручивания 46, Вал 44 закреплен в корпусе с уплотнением 47. Выхлопное отверстие 48 для газов, образующихся при взрыве, размещено в камере 1, а секторный аварийный поршень 3 своей втулкой свободно посажен в центре камеры на вал 44.Устройство работает следующим образом.При подаче питающего газа в машины, установленные в помещении, подается напряжение,на электродвигатель привода 24 устройства,...

Противопожарный извещатель

Загрузка...

Номер патента: 468280

Опубликовано: 25.04.1975

Авторы: Захарченко, Крячко, Севриков, Урман

МПК: G08B 17/04

Метки: извещатель, противопожарный

...14 со стрелочным указателем 1 5, составной транзисторный ключ 16, и блок питания 17,Измерение лучистой энергии от источника излучения производится в постоянном световом потоке, который проходя через фильтр 6 концентрируется системой 7 на болометр 8 с дальнейшим преобразованием выходного постоянного напряжения моста 9 параметрическим преобразователем 10 в переменный сигнал, амплитуда которого пропорциональна входному сигналу мостаСигнал из параметрического преобразователя поступает на усилитель 12 и после усиления передается по кабелю 3 на стаццию 2 и попадает,в эмиттерныйповторитель 13, который согласует выход. ное сопротивление усилителя со входнымФ.Тираж679Подо нс За НИИПИ Государственного комитета Совета Министров по делам...

Клапан с сигнализацией

Загрузка...

Номер патента: 499574

Опубликовано: 15.01.1976

Авторы: Вейнблат, Гузанов, Трембовлер

МПК: G08B 17/04

Метки: клапан, сигнализацией

...запорный орган и предназначен ные для обеспечения беспрепятственного про текания масла. Масло поступает из полостиА 5 и вытекает в полость Б. Корпус 1 клапана иподпружиненный запорный орган 2 образует контакт 8, включенный на вход электромагнитного реле 9, выходной сигнал которого воздействует на нормально замкнутый кон- О такт 10, установленный в цепи питания сигнального элемента, например, в виде сигнальной лампы 11,Предлагаемыи клапан с сигнализациеи ра ботает следующим образом.Пока загрязнение фильтрующих элементовнаходится в допустимых пределах, перепад давления между полостями А и Б недостаточен для открытия клапана. При этом запор ный элемент 2 прижат пружиной 3 к корпусу1, электрический контакт 8 замкнут, а цепь питания...

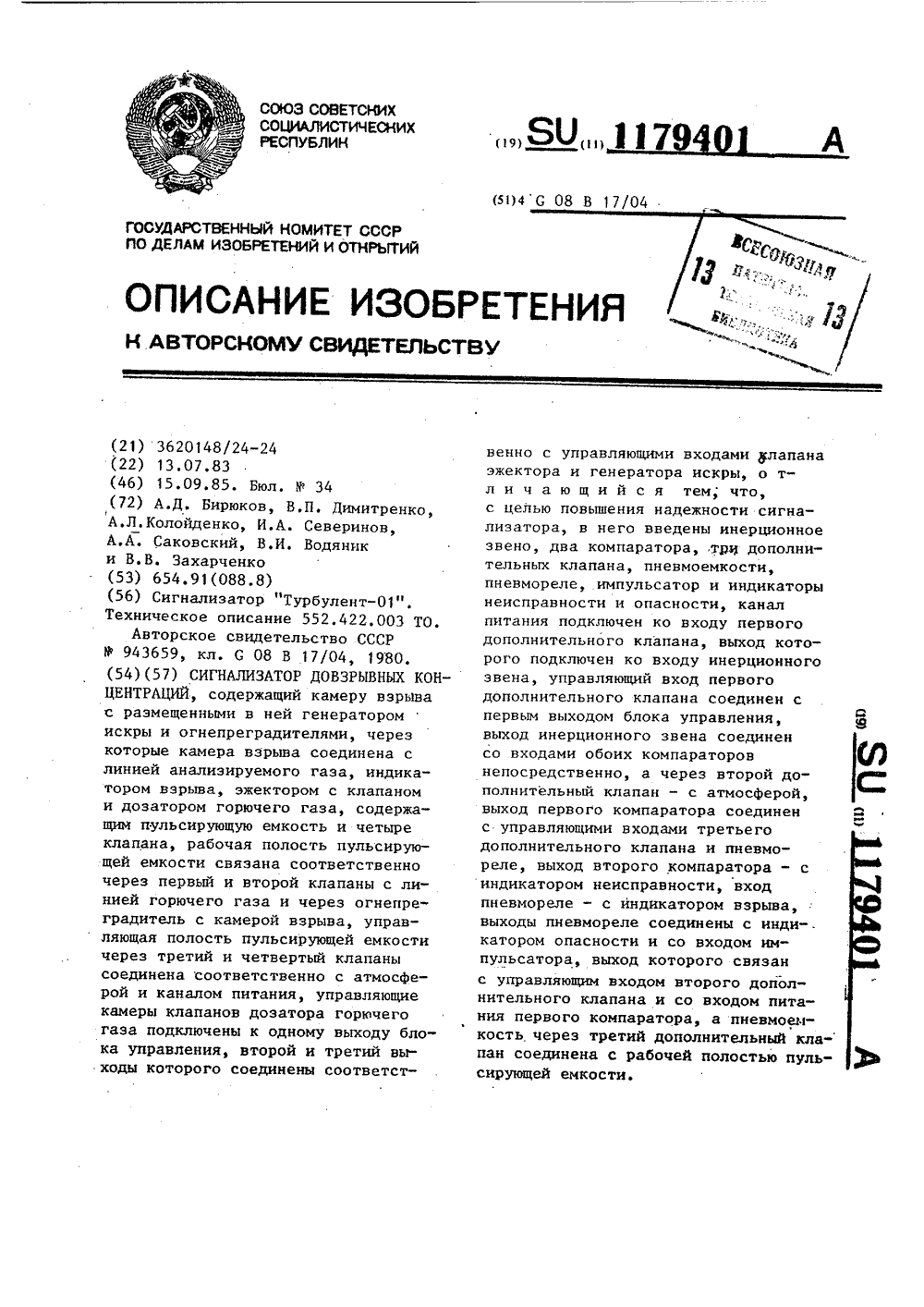

Сигнализатор довзрывных концентраций

Загрузка...

Номер патента: 1179401

Опубликовано: 15.09.1985

Авторы: Бирюков, Водяник, Димитренко, Захарченко, Колойденко, Саковский, Северинов

МПК: G08B 17/04

Метки: довзрывных, концентраций, сигнализатор

...горючего газа.Блок 6 управления формируетна трех своих выходах последовательности неперекрывающихся импульсов Р, Р , Р . При этом периодически по 4 очередно осуществляются следующие процессы в отдельных элементах и узлах сигнализатора. При просасывании анализируемого газа через камеру взрыва (Р 1 = 0) достигается удаление из камеры продуктов взрыва и забор постоянной по величине и независящей ат степе ни разрежения зжектора пробы анализируемого газа путем формирования в камере атмосферного давления в момент кратковременных отключений эжектора от давления питания .(Р = 1).Из линии горючего газа осуществляют забор дозы (Р = 0) и передачу ее в камеру 1 (Р 1 = 1). Постоянство этой дозы обеспечивается за счет стабилизации давления...

Искровой сигнализатор взрывоопасности

Загрузка...

Номер патента: 1737478

Опубликовано: 30.05.1992

Авторы: Дубиль, Колойденко, Левбарг, Осиюк, Пистун

МПК: G08B 17/04

Метки: взрывоопасности, искровой, сигнализатор

...задатчика соединена, кроме того, с глухими камерами всех предыдущих задатчикоа.На фиг,1 представлена принципиальная схема сигнализатора; на фиг,2 - циклограмма его работы.Сигнализатор состоит из камеры 1 взрыва со встроенными входным 2 и выходным 3 огнепреградителями, генератором 410 15 20 25 30 35 40 45 50 искры, детектора 5 взрыва, эжектора 6.Эжектор 6 имеет каналы питания 7 и сброса8. Дозатор эталонного горючего газа выполнен в виде стабилизатора 9 давления и пульсирующей емкости 10, управляющаяполость 11 которой соединена с атмосферой, а рабочая полость 12 - с третьим клапаном 13 и с четвертым клапаном 14,Выход переключателя 15 режима связан через первый клапан 16 с выходом клапана 14 и с огнепреградителем 2, Один входпереключателя...

Искровой сигнализатор взрывоопасности газовой смеси

Загрузка...

Номер патента: 1797138

Опубликовано: 23.02.1993

Автор: Колойденко

МПК: G08B 17/04

Метки: взрывоопасности, газовой, искровой, сигнализатор, смеси

...является Ръ поскольку он не только управляет работой клапана 8, детектора 4 и генератора 3, но и участвует в формировании импульсов Рс - 1 и Р = 1 при переходе Р соответственно от Р = 0 к Рт = 1 и обратно. При Р = 1, Рг= 1 и Р = 0 клапаны 8, 7, 10 замкнуты, клапан 9 разомкнут. Исследуемый газ с помощью эжектора 5 просасывается через клапан 7, камеру 1 с огнепреградителями 2 и клапан 8 в линию сброса. Одновременно с началом просасывания в камере 1 с помощью генератора 3 формируется искра, а детектор 4 оказывается подготовленным к работе, Взрывоинициирующий газ через клапан 10 и дроссель 11 поступает в дозатор 6, выполненный в виде трубки длиной 200 - 300 мм с небольшим внутренним диаметром 2 - 3 мм, Время импульса Р 1, давление...

Искровой сигнализатор взрывоопасности

Загрузка...

Номер патента: 1803925

Опубликовано: 23.03.1993

Авторы: Дубиль, Колойденко, Северинов, Суховей

МПК: G08B 17/04

Метки: взрывоопасности, искровой, сигнализатор

...гайкой 17 с контргайкой 18, а подвижный упор 16 непосредственно упирается в шток 15.Пьезоэлементы 4 изолированы от корпуса 14 фторопластовой втулкой 19, Минусовые электроды пьезоэлементов соединены с минусовым электродом генератора 3 непосредственно за счет Механического контакта их с упорами 16 и корпусом 14, а плюсовые соединены с плюсовым электродом с помощью пружинного лепестка 20, Основание 11 и корпус 14 соединены между собой винтами (на фиг,2 не показаны), так что между ними образуется плоскоцилиндрическая взрывонепроницаемая щель(взрывонепроницаемые соединения показаны на фиг.2 двойными линиями), К камере 1 в местах пересечения образующих 12 с основаниями 10, 11 с противоположных сторон конуса присоединены входной и выходной...

Искровой сигнализатор взрывоопасности газовой смеси

Загрузка...

Номер патента: 1809453

Опубликовано: 15.04.1993

Авторы: Быков, Колойденко, Левбарг, Малахов, Саковский, Северинов

МПК: G08B 17/04

Метки: взрывоопасности, газовой, искровой, сигнализатор, смеси

...поступающего в камеру 1 горючего газа обеспечил концентрацию его в камере, соответствующую 10 и 30 фНПВ. Поскольку одновременно от тумблера 12 через дроссель 13, проточную и сопловую камеры повторителя 14 в камеру взрыва 1 поступает чистый (без горючих компонентов) киповский воздух, расход которого можно установить по ротаметру 15 (например, изменяя расход воздуха питания на эжектор с помощью дросселя 19) на уровне фиксированного и постоянного при всех циклах поверки и настройки значения, то требуемым значениям концентраций горючего газа (10 и 30 НПВ) в камере 1 будут соответствовать определенные и постоянные значения величины сдвига Ь, определяемой с помощью манометра, подключаемого к проточной камере повторителя 14.Таким образом,...
