Сигнализатор пробоев в электронных лампах

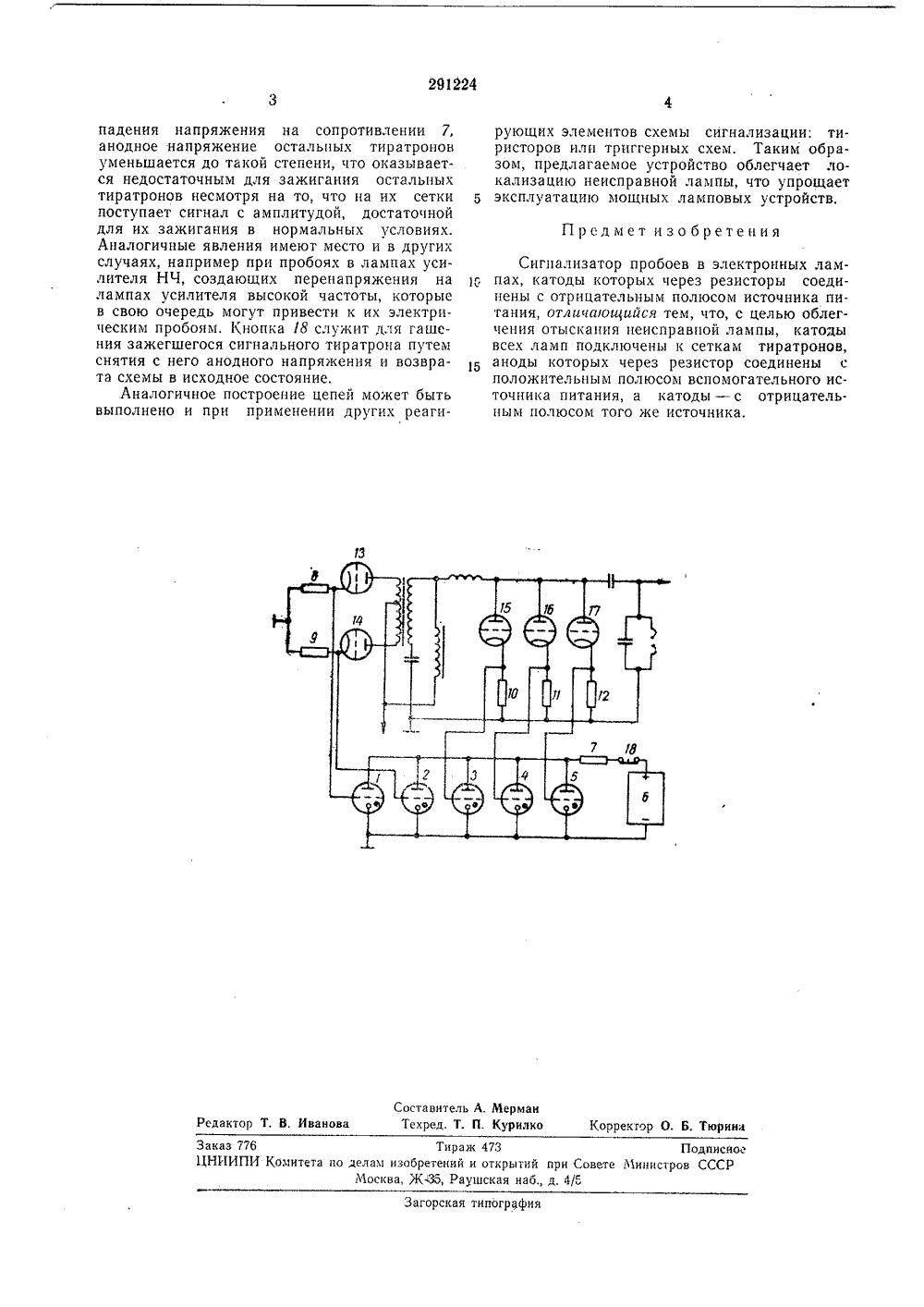

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республик.ЧПК б 08 Ь 21/00 Юеуеитвт по йелате еообретеиий и открытийри Осеете Миииотрое СССРУДК 621,316,925(088.8) Дата опубликования описания 29.111.1971. Авторизобретения В. И. Сергучев Заявитель СИГНАЛИЗАТОР ПРОБОЕВ В ЭЛЕКТРОННЫХ ЛАМПАХ Изобретение относится к области защитти электровакуумцых приборов и может быть использовано для селективной сигнализации электрических пробоев электронных ламп, применяемых в радиопередатчиках, усилителях и подобных радиотехнических устройствах большой мощности.Известные устройства для защиты и сигнализации при пробоях в электронных лампах, выполненные с использованием быстродействующих реагирующих элементов, не позволяют определить место пробоя в случае использования в защищаемом устройстве нескольких ламп, режимы которых взаимосвязаны.Цель изобретения - облегчение отыскания неисправной лампы. Для этого в предлагаемом сигнализаторе катоды всех ламп подключены к сеткам тиратроцов, аноды которых через резистор соединены с положительным полюсом вспомогательного источника питания, а катоды - с отрицательным полюсом того жеисточника.На чертеже приведена принципиальная схема предлагаемого сигнализатора.Устройство содержит тиратроны 1 - 5 с холодным катодом, аноды которых соединены параллельно. Источник питания (выпрямитель) б подключен к анодам через сопротив. ление 7. Сетки тиратронов соединены с резис. торами 8 - 12, Втслючецнымц В катодцые цепи защищаемых ламп 13 - 17.Величины сопротивлений выбираются такими, чтобы падение напряжения на резисто рах в рабочем режиме было недостаточнымдля зажигания тцратронов. При электрическом пробое в какой-либо лампе падение напряжения ца сопротивлении, включецном в се цепь, увеличивается настолько, что приводит 10 к зажиганию соответствующего сигнальноготцратрона.Если пробой имел место в лампе усилителявысокой частоты, например в лампе 15, то усилитель низкой частоты будет нагружен на 15 очень малое сопротивление, что в динамическом режиме приводит к резкому возрастанию тока в его лампах 13 и 14. Падение напряжения ца резисторах 8 ц 9 может оказаться достаточным для зажигания сигнальных тц 2 п ратронов 1 ц 2 с холодным катодом. Однакоэти напряжения появляются с некоторым запозданием по времени относительно напряжения на резисторе 10 вследствие инерционности, обусловленной наличием ш.дуктивности в цепи нагрузки - усилителя низкой частоты (НЧ).Анодное напряжение горения тиратронавсегда в несколько раз ниже напряжения, при котором может произойти его поджиг, ПоэтоЗС му после зажигания тиратрона 3, вследствиеПредмет из о 6 рете ния Составитель А. Мерман Техред. Т. П. Курилко Корректор О. Б. Тюрина Редактор Т. В. Иванова Заказ 776 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д, 4/5 Загорская типография падения напряжения на сопротивлении 7, анодное напряжение остальных тиратронов уменьшается до такой степени, что оказывается недостаточным для зажигания остальных тиратронов несмотря на то, что на их сетки поступает сигнал с амплитудой, достаточной для их зажигания в нормальных условиях. Аналогичные явления имеют место и в других случаях, например при пробоях в лампах усилителя НЧ, создающих перенапряжения на лампах усилителя высокой частоты, которые в свою очередь могут привести к их электрическим пробоям. Кнопка 18 служит для гашения зажегшегося сигнального тиратрона путем снятия с него анодного напряжения и возврата схемы в исходное состояние.Аналогичное построение цепей может быть выполнено и при применении других реагирующих элементов схемы сигнализации; тиристоров или триггерных схем. Таким образом, предлагаемое устройство облегчает локализацию неисправной лампы, что упрощает 5 эксплуатацию мощных ламповых устройств,Сигпализатор пробоев в электронных лам 1 б пах, катоды которых через резисторы соединены с отрицательным полюсом источника питания, отличающийся тем, что, с целью облегчения отыскания неисправной лампы, катодывсех ламп подключены к сеткам тиратронов,аноды которых через резистор соединены сположительным полюсом вспомогательного источника питания, а катоды - с отрицательным полюсом того же источника,
