G08B 19/00 — Сигнализация, реагирующая на два и более различных нежелательных или ненормальных условия, например сигнализация о взломе и пожаре, ненормальной температуре и ненормальной скорости потока

Номер патента: 371600

Опубликовано: 01.01.1973

Авторы: Колоколов, Лебедев

МПК: G01K 7/22, G08B 19/00

Метки: изменении, сигнализации

...меняться в5 10 15 го 30 35 40 широких пределах в зависимости от температуры среды.В исходном положении, когда управляющий сигнал на входе А отсутствует, конденсатор 11 заряжен до напряжения источника питания, транзисторы б, 7 и 13 закрыты, диод 12 заперт и на выходах Б и В сигналы не наблюдаются,На вход А ключа б подаются управляющие прямоугольные импульсы отрицательной полярности низкой частоты, которые дифференцируются конденсатором 8 и резистором 9. Транзистор 7 открывается на короткие промежутки времени, коммутируя плечо моста с терморезистором 4.Если в момент коммутации сопротивление терморезистора 4, уменьшаясь вследствие повышения температуры, достигает расчетной пороговой величины, то транзистор б открывается и на выходе Б...

Номер патента: 410425

Опубликовано: 05.01.1974

МПК: G08B 19/00

Метки: 410425

...5 тельное реле 8, переменный резистор 9.Устройство работает следующим образом.При повышении температуры среды тепловойток коллектор а тр анзистор а 5 возр астает,увеличивается падение напряжения на рези 10 сторе 1 и уменьшается напряжение коллектор - база, Это вызывает уменьшение напряжения на выходе эмиттерного повторителя,составленного транзистором 6 и резистором 10.15 Задание предельной температуры, при которой выключается тот или иной механизм,производится вращением оси регулируемогопотенциометра 4 до совмещения стрелки осис соответствующим делением шкалы. При20 вращении оси переменного потенциометра 4одновременно меняется сопротивление переменного резистора 9 в цепи эмиттера транзистора 5 для получения...

Номер патента: 410426

Опубликовано: 05.01.1974

МПК: G08B 19/00, G08B 23/00

Метки: 410426

...исполнительное реле 2 с размыкающими контактами 3, стабилизатор напряжения, состоящий из резисторов 4, 5, конденсатора 6, диода 7 и стабилитрона 8; замыкающий контакт 9 командного аппарата, тиратрон 10, двухпозиционный переключатель 11, резистор 12, конденсатор 13, дозирующий резистивноемкостный делитель напряжения на резисторах 14, 12 и конденсаторе 15.При включении магнитным пускателем 1 в работу электропривода технологического оборудования одновременно контактом 9 командного аппарата подается питание на схему устройства, и зарядный конденсатор 15 начинает заряжаться. При нормальной работе оборудования под действием его движущихся частей периодически замыкаются контакты микропереключателя 11 и параллельно конденсатору 15 подключается...

Номер патента: 411478

Опубликовано: 15.01.1974

МПК: G08B 19/00

Метки: 411478

...10 температуры ца резисторе Я.,Пусть напряжения ца эмиттерцых переходахтранзисторов Тз и Т, при которых происходит переход мультивибраторов на транзисторах Тз, Т и Т, Тг в открытое состояние, равны.15 Тогда если Сl Иргде Ур, - амплитудаимпульсного напряжения ца резисторе Йг, У, - амплитуда импульсного напряжения ца резисторе Вто работает мультивибратор ца транзисторах Тз, Т нагрузкой которого 20 является включающая обмотка реле с самоудержанием. А если СУг, )Ур то работает мультивибратор на транзисторах ТТг, нагрузкой которого является отключаюцая обмотка упомянутого реле, поскольку времяза дающая цепочка на резисторах Йз, Йв и конденсаторе С у них общая, при этом частота следования импульсов автогенератора должна быть много...

Номер патента: 415382

Опубликовано: 15.02.1974

МПК: E21F 5/00, G08B 19/00

Метки: 415382

...создается напряжение, необходимое для нормалыгой работы генератора 9, который посредством антенного выхода передает сигнал приемнику. П редмет цз етени Устройство для обняр пожаров в угольных шахт тогецераторы, усилители ц датчик, отличяющеес повыцецня точности опред и надежности работы устр выполнен в виде емкости, с помещенной в цей вод с корпусом из легкоплавко Изобретение относится к горному делу и предназначено для обнаружения нагревания угля в горных выработках.Известные устройства, при помощи которых осуществляется контроль за температу рой угля, в шахтных условиях не обеспечивают достаточной точности определения температуры и цадежцости работы.Предлагаемое устройство позволяет повысить точность определения температуры и 10...

Номер патента: 417821

Опубликовано: 28.02.1974

МПК: G01K 7/24, G08B 19/00

Метки: 417821

...6; дополш 1 тельную трансформаторную обмотку 7; пороговые блоки 8 и 9; выпрямитель 10; схему совпадения 5 11; схему 11 Е 12; исполнительный блок 13.Сигнальное устройство для контроля температуры объекта рдботает следующим образом.Когда температура контролируемого объек та не равна температуре настройки предла.гаемого сигнального устройства, сигналы на входах пороговых блоков 8 и 9 ниже порога срабатывания, при этом на их выходах имеется сигнал 0, на выходах схемы совпадений 15 11 - сигналы О и 1. На выходе схемы совпадений сигнал О.При температуре контролируемого объекта,равной температуре настройки предлагаемого устройства, сигнал нд,входе порогового бло ка 8 равен порогу срабатывания, сигнал ндвыходе последнего - 1; сигнал на входе...

Номер патента: 422019

Опубликовано: 30.03.1974

МПК: G01K 7/10, G08B 19/00

Метки: 422019

...напряжение ца входе 1) стл)ювится меньше напряжения ца входе 6, замы Окается цепь отрицательцой обратной связ)1блокицг-генератора через диод 19. Процсхо)ит срыв автоколебаццй блокицг-генератора,;апирающее напряжение с транзистора выходного каскада снимается. Триод выходцо;-);о каскада открывается, срабатывает реле 9,осу)цествляя слмоблокировку. Одновременноэто реле своими контактами 12 и 11 перекл)о)ает контрольный вход сработавшего порогового блока 8 с уставки предварительной сцг- )1):ллцзации 14 ца устлвку аварийной сигнализации 20, а контактами 21 подключде 5реле 10 к выходному каскаду. Кроме этогореги 9 своими контактами коммутирует пепипредварительной сигнализации.)При дальнейшем повышении темпера)ур: )ко)ггролируемой...

Номер патента: 454573

Опубликовано: 25.12.1974

Авторы: Дудник, Ушаков, Царегородцев

МПК: G08B 19/00

Метки: объекта, температуры

...для контроля исправности лампы.При включении устройства в работу от источника - Е тока начальной установки подается отрицательный сигнал через входной резистор 13 на базу основного транзистора 2, Последний открывается, через него к базе внутри дополнительного транзистора 4 того же плеча триггера прикладывается отрицательное напряжение, транзистор 4 открывается. Ток будет протекать по цепи: общая шина, эмиттер - база транзистора 4, эмиттер - коллектор транзистора 2, термодатчик 5, минус стабилизированного источника - Е, питания. Так как на коллекторе открытого дополнительного транзистора 4 напряжение близко к нулю, то сигнал, постуггащщий от генератора 12 через диод 11, на триггер не воздействует. Транзисторы 1 и 3 будут закрыты...

Номер патента: 472357

Опубликовано: 30.05.1975

Авторы: Клюев, Лукашенко, Лунеко, Новиков, Харламов

МПК: G08B 19/00, G08B 23/00

Метки: многоточечной, сигнализации

...лампы 5. При спаде полуволны пульсирующего напряжения до нуля тиристор 19 выключается и включается на следующей полуволне по приходе очередного запускающего импульса.В течение всего времени действия серии запускающих импульсов, поступающих на управляющий переход тиристора 19, он открыт и пропускает ток сигнальной лампы 5; в паузе между сериями тиристор 19 закрыт, и ток через сигнальную лампу 5 не проходит.Таким образом, введение источника 2 пульсирующего напряжения, соединенного одной из клемм с входами сигнальных ячеек, позволяет осуществить прерывистую коммутацию сигнальной лампы 5 на тиристорном ключе с помощью полупроводникового генератора 22 импульсов мигания.При нажатии оператором квитирующего выключателя 15 положения...

Номер патента: 488240

Опубликовано: 15.10.1975

Авторы: Казакова, Клунт, Шеховцов

МПК: G08B 19/00, G08B 23/00

Метки: многоточечной, сигнализации

...5, подключенным через кнопку 10 квитирования к положительному полюсу источника 9 питания, параллельно которому3подключен генератор 11 импульсов. Катод диода 4 подключен к управляющему электроду тиристора 6 и к КС-цепи, соединенной с другим выводом датчика 2 и с отрицательным полюсом источника 9 питания, а размыкающий контакт 13 реле подключен к общей точке соединения одного замыкающего контакта 14 реле, подключенного к генератору 11 импульсов и к одному выводу сигнальной лампы 3, другой вывод которой соединен с положительным полюсом источника 9 питания и с другим замыкающим контактом 15 реле, подключенным через звуковой сигнализатор 12 к отрицательному полюсу источника 9 питания и к генератору 11 импульсов.В исходном состоянии...

Номер патента: 489133

Опубликовано: 25.10.1975

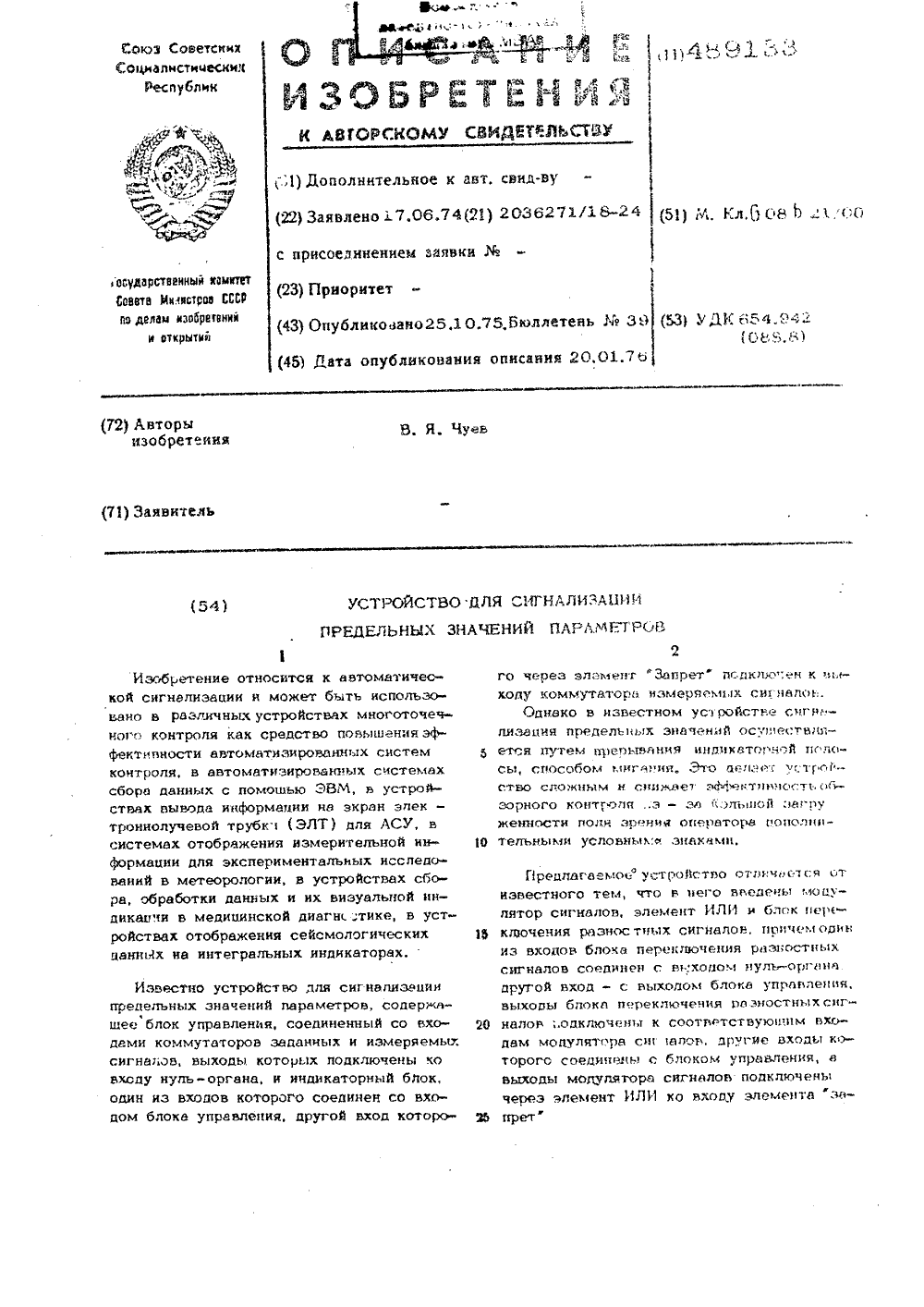

Автор: Чуев

МПК: G08B 19/00

Метки: значений, параметров, предельных, сигнализации

...зада)шой величины уставки. Р)налог)чцо может быть получен роэностныйсигиал прц умецьи)енпи измеряемого ситцала й нике предельно допустимого.В моду)1 ятаре сигналов 6 осу 1 ествля-.ется модулирование па сквожцости, частоте измеРитедетгдных сигналов и одновРеменцое )ормирование импульсов фана, равных по амплитуде сигцагам измерения,При срабатывании нуль-.органа и превышении заданных значений параметров на протяжении нескольких кадров развертки видеокоцтрольцого устройства происходит модулировацие но скважности и частоте:- сигналов иэмерецпя и фана, а такжеэапрет на этот момент времени цемодулированных иэмерительггых сигналов, В .Последующем щ В Е)ИДЕ 01 саНТРОЛЬНОМ УСТРОЙСТВЕ аМПЛИТуДа сигнолов Гана и и "мерення преобразуется в...

Номер патента: 489134

Опубликовано: 25.10.1975

Авторы: Клюев, Лукашенко, Лунеко, Новиков, Харламов

МПК: G08B 19/00

Метки: многоточечной, сигнализации

...общая шина, соединяющая это реле со всеми индивидузльными ячейками, атакже специальные диодно-контактные цепочки в этих ячейках, служащие для организацич звукового сигнала, усложняют известное устройство и снижают его надежность.Ыель изобретения - упрощение и повышение надежности работы устройства. Дляее осушествления в предлагаемое устройство введены ограничивающий резистор иусилитель, причем вход усилителя подключен через ограничивающий резистор параллельно выключателю положения, соединенному с одной из шин питания, в выход усилителя подключен к звуковому сигнелизатору.На чертеже приведено устройство мноо готочечной сигнализации, Оно содержит источник питания 1, о. индивидуачьных ячеек сигнализации 2 - 2 ,...

Номер патента: 490147

Опубликовано: 30.10.1975

Авторы: Коновалов, Кривошеев

МПК: G08B 19/00

Метки: многоточечной, сигнализации

...положительный потенциал источника напряжения /1 и основной тиристор 2 отпирается. Через открытый основнойтиристор 2 напряжение источника С 71 поступает на сигнальную лампу 3, Напряжением, создаваемым током основного тиристора 2 на резисторе 17, общий конденсатор 13 заряжается. 1 ок заряда создает импульс напряжения на резисторе 18, под действием которого тиристор 19 отпирается. Напряжением, создаваемым током тиристора 19 на резисторе 20, открывается тири- стор 21. 1 ок переменного источника напряжения С/2, превышающего напряжение Ьь через выпрямительные диоды 22 - 25, обеспечивающие прохождение тока через тиристор 21 в одном направлении, и открытый тиристор 21 запитывает катушку звукового индикатора 14.Кратковременным нажатием кнопки 26...

Номер патента: 491942

Опубликовано: 15.11.1975

Авторы: Великанов, Дегтярев

МПК: G08B 19/00

Метки: параметра, предельного, сигнализации

...плеча измерительнста, причем выход усилителя через рединен с одним из входов элементов Игие входы которых подключены к генеа выходы элементов И соединены сзорным блоком.Это позволяет повысить надежность работустройства. Работа устроист щим образом,При протекании контакт замыкаетс 11. В этом случае ствовать верхнему ляться в зависимо 20 ления резистора моста. Если температу находится в зада датчика не скомпе 25 вательно, с реле 3 б предела, В то ж реле 15 протекает тора 6 открыт, а 1 Считая, что эле ЗЭ рпцательными имва осуществляется следую тока по обмотке реле 3 я и закорачивает резис э.д.с. моста будет соот пределу уставки и опр сти от величины сопро 10 и напряжения пита-35, Раушская наб., д. 4/5 Изд.1986 Государственного по делам...

Номер патента: 491972

Опубликовано: 15.11.1975

Авторы: Бражников, Крылова, Мартынюк, Скрипалев

МПК: G08B 19/00, G08B 23/00

Метки: гидросистемах, давления, сигнализации

...секцию 18 коммутатора 17 поступают возбуждающие электрические импульсы на излучатели 1 - 1 преобразователей, которые излучают импульсы поочередно в трубопроводы 3 - Зп гидросистемы. Ультразвуковые импульсы, прошедшие в трубопроводах через жидкость, применяются на противоположной стороне каждого из трубопроводов приемниками 2, - 2 преобразуются ими в электрические импульсные сигналы, которые через усилитель 9 поступают в дополнительный формирователь 8, соединенный с другим входом элемента совпадений 7.Под воздействием прямоугольных опорных импульсов элемента совпадений 7 и сигнальных импульсов с дополнительного формирователя 8 элемент совпадений вырабатывает прямоугольные импульсы, длительность которых равна временному интервалу...

Номер патента: 494755

Опубликовано: 05.12.1975

Автор: Друбецкий

МПК: G08B 19/00

Метки: аварийного, заданной, объекта, отключения, превышении, сигнализации, температуры

...появляется серия импульсов с амплитудой, соответствующей номинальной температуре объекта (фиг. 2, П, сплошная линия). На выходе блока временной задержки 4 с опозданием на время задержки тэ (фиг. 2, 1 П, сплошная линия) также появляется серия импульсов такой же амплитуды. Поэтому на вход транзистора 5 поступает нулевой потенциал (фиг. 2, сплошная линия), и он остается открытым.ответственно транзистор 6 закрыт, и испол тельный элемент 7 выключен.При повышении температуры объекта, вызванном резким увеличением напрузки или коротким замыканием, напряжение на коллекторе термодатчика 2 начинает убывать попричине падения напряжения ца его коллекторном сопротивлении прц увеличении теплового тока, обусловленном увеличением температуры...

Номер патента: 495513

Опубликовано: 15.12.1975

Автор: Андреев

МПК: F27B 7/38, G08B 19/00, G08B 23/00 ...

Метки: колосниковый, холодильник

...для х.1:1 к 1 гння сншуннх ныть шатуны; н схннц жниггкче н.;гнттъшньн хнхндьз:.:ъ 1 ггн дъхшНкг 21 гн 11 уъсгазннного х(3.1031:;1 нгннн шолуннннс: здесь нгггсрннцт н: нсчн 1121;шэг с 6.-ш высоты на ргшжпролсцтнтсль. п;.:;зн 1:зА гзпднчн, ннтснснкзно нзнгнннннза н днзруот; тн:=буо 1 с 1 бтцтьннн расход нолы на сггнс р 21 СП 3 М 1 кНПКНТЯ н наци: ннчхух. ннстунг:ннннн н; хо.н;ьн.нннна. онындзьт ъннашгц 11 лтгцть, охгшн 1;нгся. г. н. снннитпгся н. н ш. хпхнч:нхнъчннгз.("ГЦ ;:1 г 1;т;и.нч 1 наг ткгггоднагчхна но 1 н. ннс но:;анев.ч:а:1 щнпткн. Энд фнчсггдтнчсэч гон. та. нъзпг шин за гни: тпанс . гьх но огшннаэл т нсн 3;:тдтлучдннобг взанхтьт. Штнггзгггл 1 нн 57.тг:г;нх 1 ын х.нъ 1 н;хнХС.О 1 ЕТНК ПХЧЗЪСТЕЕЗЧЯГГ СОбОЙ КЗМСДП, 171.3,1 Ц 1...

Номер патента: 507247

Опубликовано: 15.03.1976

Автор: Эндре

МПК: G08B 19/00

Метки: превышении, сигнализации, температуры

...(Л - В) макс., ПРи котоРом язычковые контакты снова замыкаются между собой. Когда ферритовый шунт перемещается в обратном направлении, то ферритовый шуцтснова взапмодсйствует с полем постоянного м 1 гпга В пп 1 ервале (Л - В)который несколько меньше, чем растоянне (А - В)Корпус 8 вы 1 юлцеп пз немагнптпого мате- Р П 11,1 .Феррптовыс шу 1 пы размсщепы па плате, снабженной установочным винтом и расположенной над магнптоуправляемымн контактами и источниками управляющего магнитного поля, каждый шунт снабжен штуцером с гайкой, размещенными в прорези корпуса; с помощью установочного винта устанавливается некоторое полокение шунта в промежутке (А - В)ма 1;с. Подводы 9 служат для подсоедии нпя магнитоуправляемых контактов к внешнему...

Номер патента: 511613

Опубликовано: 25.04.1976

Автор: Истомин

МПК: G08B 19/00

Метки: контролируемых, параметров, световой, сигнализации

...К( ДК 1)КтУ ус 7 анов;нй ПО йд)1 ой с;11 нальи(с кнс 1И 1 (, 1 , ) ; С с С Е.) И .)., ) . .Лсс. И 1 у (: О б О 1)лампы, контро,шруои один1;:т 5 крастр, сйс динс)нь( 7 кй 5 Р ки ч( с) с о ) ВЕТС ТВуЮЦИС: КОН(11 Д(ИКО)0 с 2 1 И22 пйдкл)ючс ны ,1). и с)чк )(.г( (ис)1 11 ИТВ Н 51,"5 режи,( кон) )(;я .)( ( о( 1 051 И(ракет)с НС)1,.),Пк)нИ),и 1)ил(;(,20 ток О с с,(н:( р сл Ис,чникпитания 1оходит чрс:,) з:кр.)кот):;датЧИКа 20 а И;)ВЬи Пс Ет Ч ) Е,: диОд 3, оомотку ),и;(о)ой;(От - рез лак 1 у 14, диод 2, с)бмоку , .Ьпы 14 и 1 ) н 1 обоих пйсс 1 х )ейао (5, С ИГНаЛИЗИРУЯ 00 С 13 РИНОЯ СОСТЯНИ 1 СОН- ролируемого параметр, ),нагОгично это,упри замыкании контактов датчиков 21 изаго)аются лампь 1)й и 1 Ь 1) и 1.р Е СИ ЛС П р СВ Е р К Й И Г Г) а В Н...

Номер патента: 518786

Опубликовано: 25.06.1976

Авторы: Лозинский, Трестман

МПК: G08B 19/00

Метки: букс, железнодорожного, обнаружения, перегретых, подвижного, состава

...21 и 22 поступают на пороговые устройства 25 и 26. На эти же устройства с блока 27 задается пороговое напряжение, величина которого может регулироваться в широких пределах.Если амплитуде сигнала от букс. превосходит установленное пороговое напряжение, то пороговое устройство 25 и 26 пропускает этот сигнал на выход к преобразо;- вателю амплитуды .нгнала в код 31 или 32, где происходит кодирование сигнала.Одновременно с выходов приемников 21и 22 сигналы поступают на элемент 1 ЛИ"и двлее на счетчик оси физической подвижной единицы 35, где подсчигываегся порядковый номер оси контролируемой подвижнойединицы,Когда сигнал ог буксы (с одной или оЯ-их сторон поезда) превышает пороговое значение напряжения, заданное устройством 26,то выходной...

Номер патента: 533839

Опубликовано: 30.10.1976

Авторы: Вилкс, Чарин

МПК: G08B 19/00

Метки: сигнализатор, температуры

...имеет экстремальный характер,11 итание на мост 1 подается от источника питания б, а на его выходе включено пороговое устройство 7, имеющее одно значение напряжения срабатывания.Устройство работает следующим образом.При нахождении температуры в заданном диапазоне выходное напряжение моста 1 выше напряжения срабатывания порогового устройства 7 и оно включено.Если температура изменилась и вышла из заданного диапазона в любую сторону, то выходное напряжение моста 1 становится мень533839 2 В7 макс -1РзйзиА,А 4 Физ У ше напряжения срабатывания порогового устройства 7 и оно отключается.Наличие экстремальной зависимости выходного напряжения моста 1 от температурыобъясняется следующим обр азом. Темпер атурная зависимость выходного...

Номер патента: 536500

Опубликовано: 25.11.1976

Авторы: Авиво, Брянский, Куприянов

МПК: G08B 19/00

Метки: многоточечной, сигнализации

...20 25 Зо 35 40 на первую обмотку реле 4, которое срабатывает и замыкает свой контакт в цепи звукового сигнализатора 3, т. е. подается звуковой сигнал. Приняв звуковой сигнал, оператор, нажимая на кнопку 11, подает напряжение на вторую обмотку реле 4, которое, переключившись на второе положение, размыкает свой контакт в цепи сигнализатора 3, Световой сигнализатор 2 остается включенным до устранения причин, вызвавших срабатывание сигнального, датчика (на чертеже не тгоказан) .При замыкании любого следующего датчика 1 загорается соответствующий световой сигнализатор 2. Одновременно проходит импульс напряжения на реле 4, которое включает звуковой сигнализатор 3.Возможен вариант одновременного срабатывания всех сигнальных датчиков,...

Номер патента: 540275

Опубликовано: 25.12.1976

Авторы: Блинштейн, Геллер, Меерсон

МПК: G08B 19/00

Метки: водопенотушения, запорных, органов, распределительной, сети, состояния, установки

...блок 15 контроля, выходной блок 16, програм мный блок 17 и блок 18 для поддержаниядавления в напорной магистрали. Программный блок 17 связан с блоком 15 контроля и с одним из входов блока 14 управления, другой вход блока управления связан с вакуумметром 0 10, а выходы соединены с запорными органами 5, запорным элементом 4, с блоком для поддержания вакуума 18 и вакуумагрегатом 9.При пожаре поступает сигнал запуска системы, блок 14 управления подает сигнал на открытие запорного элемента 4 и запорных органов 5 и на включение насосного агрегата 1, который перекачивает огнегасящий состав из емкости 13 через напорную магистраль 3 в распределительную сеть и далее в помещение.Программный блок 17 по заданной программе в режиме ожидания...

Номер патента: 558287

Опубликовано: 15.05.1977

Авторы: Бочканов, Карев

МПК: G08B 19/00

Метки: значений, параметров, предельных, сигнализации

...значений и контролируемых параметров поступают на первые входы трех идентичных нуль-органов 11, 19 и 29, На вторые входы нуль-органов с выхода генератора 6 подается компенсационное пилообразное на 60 мент И - НЕ 28 образуют схему наложения импульсов отметок уставок предельных значений на импульс отметки контролируемого параметра,Наличие дополнительного коммутатора ивведение одновибраторов 13 и 22, формируюпряжснис. Синхронизация генератора 6 и делителя-формирователя 4 осуществляется импульсами синхронизации строк по входу 1.Ширина канала зависит от количества строк 5 (обычно 5 - 10), определяемого коэффициентом деления делителя-формирователя 4.Выходы нуль-органов 11, 19 и 29 соединены с формирователями 9, 15 и 25. Нуль-органы...

Номер патента: 617781

Опубликовано: 30.07.1978

Автор: Кушпиль

МПК: G08B 19/00

Метки: аварийной, автомобиля, двигателя, сигнализации, состояния

...10 теля двигателя, а другой вывод электроакустического преобразователя соединен сдругими выводами датчиков контролируемых параметров.На чертеже представлена структурная15 схема устройства.Устройство для аварийной сигнализациисостояния двигателя автомобиля содержит источник 1 питания, параллельно соединенные датчики 2 и 3 контролируемых20 параметров, электроакустическцй преобразователь 4, прерыватель-распределитель 5двигателя и катушку 6 зажигания.Работает устройство следующим образом.25 При недостаточном давлении масла илиперегреве двигателя замыкаются контактыаварийных датчиков 2 или 3. Электроакустический преобразователь 4 (например,громкоговоритель) при этом оказывается30 подключенным через прерыватель-распре617781...

Номер патента: 619940

Опубликовано: 15.08.1978

Авторы: Глянцев, Дунин, Попов, Руднева

МПК: G08B 19/00, G08B 23/00

Метки: двухпозиционного, исполнительного, механизма, сигнализации, состояния

...сигнальные световые табло 12 и 13,формирователисигналов рабочего и нерабочего состояний исполнительного механизма 14 и 15, и шины Стоп" 16 и"Пуск" 17,Устройство работает следующим образом,Наличие сигнала на шине "Стоп" 16 исигнана на выходе формирователя сигна- щлов нерабочего состояния исполнительногомеханизма 15 обеспечивает формированиевыходного сигнала с элемента, И 3, вследствие чего посредством элементов ИЛИ8 и усилителя 10 засвечивается ровным 45светом сигнальное табло 12, означающеечто- механизм не работает и его состояниесоответствует командному сигналу.Выходные сигналы на элементах И 4-7. отсутствуют. 50Если поступил командный сигнал нашину Пуск" 17 (одновременно снялсясигнал "Стоп" ); а механизм не перешелр режим запуска...

Номер патента: 623222

Опубликовано: 05.09.1978

Автор: Григоренко

МПК: G08B 19/00, G08B 23/00

Метки: аварийных, режимов, сигнализатор

...полярности, конденсаторы 7-14, резиЗО,сторы 15-26, транзисторы 27, 28, ти23222 Формула изобретения дд Иы Б С Утехина Тавитель О.Богомоловае А. Богдан Ко екто Н. Тупица едак Заказ 4915/47 Тираж ЦНИИПИ Государственн по делам1 3035 Москва3 Подписное.комитета Совета Министров СССРретений и открытий35 Ра ская наб, . 4 5 лиал ППП Патентф., г. Ужпород, ул. Проектная, 4 3 6ристоры коммутациии генерации 29, 30кнопку сброса 31 и лампу сигнализации 32,Сигнализатор содержит три входныхцепи,Сигнализатор работает следующимобразом.При подаче напряжения полажительной полярности на шину 1 конденсатор 7 заряжается, При этом через ти.ристор 29 протекает ток заряда конденсатораи тиристор,29 открываетсяи остается открытым эа счет падениянапряжения между...

Номер патента: 628520

Опубликовано: 15.10.1978

Авторы: Балакирев, Майоров, Попов, Сухов, Телегин

МПК: G08B 19/00

Метки: сигнализации, тревожной

...усилитель 3, исполнительный бпок 4, генератор случайного напряжения 5.Устройство работает следующим образом.Источник излучения 1 посылает излучение на вход приемника излучения 2, Приемник излучения 2 через усилитель 3 управляет источником излучения 1 так, чтоосвещенность на входе приемника излуче. ния 2 остается постоянной, независимо отстепени прозрачности среды и мешающейзасветки,. Каменская Техред Н. Андрейчук Корректор Е, Пап ед Заказ 58 Тираж 763 ПодписноеГосударственного комитета Совета Министров СССпо дедам изобретений и открытийМосква, Ж, Раушская набд. 4/5 13025 филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 При снижении прозрачности ниже определенного предела (задымленность), полной потере прозрачности (пересечение...

Номер патента: 642750

Опубликовано: 15.01.1979

Автор: Судаков

МПК: G08B 19/00

Метки: объекта, температуры

...ТОК через обмотку исПОЛНБТЕЛЬНОГО ГЕРКОБОВОГО РЕЛЕ ОПРЕДЕЛЯЕТ"ся величиной сопротивления резистора 4, НОскОльку при нормальной температуре сопрО.Гивленне терморезстофа,) несоизмермо ве,лико и составляет несколько Мом. Жагиитиьй поток через элвкгрОь ерко а 12 е,достаточен для его срабатьванин ,еен, 5ие Горит. Перодйческие замыкаииЯ ключа 7Йе Отрзжаотся на сбстояинн схемы,При повышении температуры до критческого зйаенця соцротивече терморезис.тора 3 мзко падает, ток через Оомотку релеВозрастает и достнГает Величины, при КОторой замыкается Геркон 12.При этом Образуется цепь Вентнльныиэемент 10 - геркон 12, аунтирующнй терморези то 1) иредотвращаоцнд его сгорание,Ирбме ТОГО, ООрйзуется Яегь: источникпитии)я 6, элемеБт 5, Вентиль 9)...

Номер патента: 643932

Опубликовано: 25.01.1979

Авторы: Козлов, Рыбин

МПК: G08B 19/00

Метки: нарушении, процесса, сигнализации, технологического

...неисправностей текнологического процесса.ПсГс 1 авленцая цель достигается тем, чтов устройстве сигнализации дополнительно установлены элементы И, три элемента ИЛИ =" и ТригГер, вхдд подтотовки которого соеди нен"с"выходом элемента задержки, выход "триггера подключен к одному входу второгоэлемента ЗАПРЕТ, входы элемента И подключены к сигнальным шинам состояния исполнительных. органов, выход элемента И соедйцец с входом первого элемента ЗАПРЕТ, входы первого элемента ИЛИ подключены к сигнальным шинам неисправностей неаварийного характера, выход" первого элемента ИЛИ соединен с одним входом инвертирующего усилителя мощности первого элемента ЗАПРЕТ, выход второго элемента ИЛИ подключен к другому входу второго элемента ЗАПРЕТ, а...
