Номер патента: 1152009

Опубликовано: 23.04.1985

Авторы: Самвелян, Тер-Мартиросян

МПК: G07C 3/00

Метки: двигателя, работы

...второму входу седьмого элемента И,На чертеже приведена блок-схема предлагаемого устройства,Устройство содержит датчик 1 вращения, преобразователь 2 частоты, первый элемент И 3, программно-временной блок 4, генератор 5 импульсов, элемент ИЛИ 6, второй счетчик 7, второй элемент И 8, третий триггер 9, третий элемент И 10, индикатор 11, формирователь 12 импульсов, мостовой датчик 13 температуры, терморезистор 14, сумматор 15, компаратор 16, источник 17 опорных напряжений, первый и второй триггеры 18 и 19, блок 20 элементов И, блок 21 счетчиков, первый счетчик 22, четвертый пятый, шестой и сеьмой элементы И 23 - 26, третий счетчик 27, блок 28 сравнения, блок 29 регистров, блок 30 памяти и усилитель 31.Принцип действия устройства заключается...

Номер патента: 1152010

Опубликовано: 23.04.1985

Автор: Шевелев

МПК: G07C 5/08

Метки: работы, регистрации, средств, транспортных

...элементов И подключены к соответствующим входам блока записи информации, выход которого является выходом устройства,На чертеже приведена структурная схема предлагаемого устройства.Устройство содержит датчик 1 расхода топлива и датчик 2 пути, датчик 3 движенияи датчик 4 рабочих операций, генератор 5временных импульсов с первым 5 - 1, вторым 5 - 2 и третьим 5 - 3 выходами, триггеры 6 и 7, одновибраторы 8 и 9, элементы И10 - 12, блок 13 записи информации (на.пример, перфоратор), кнопочный переключатель с кнопками 14 - 17 с самовозвратом, общую шину 18 источника питания,преобразователь 19 десятичного кода в двоичный, первый и второй элементы НЕ 20 и 21, первый, второй и третий формирователи 22 - 24 импульсов, КЯ-триггеры 25 - 27,...

Номер патента: 1157554

Опубликовано: 23.05.1985

Автор: Михайлов

МПК: G06M 3/08, G07C 3/00

Метки: предметов, счета

...применения из-за отсутствия возможностивести счет изделий комплектами, чтоявляется необходимым для ряда производств.Цель изобретения - расширение области применения устройства.Поставленная цель достигаетсятем, что в устройство для счета пред.50метов, содержащее датчик, элемент И,выход которого соединен с входомформирователя импульсов и счетчик,введены по числу датчиков реверсивныесчетчики и элементы ИЛИ, выходы датчиков соединены с суммирующими входами соответствующих реверсивныхсчетчиков выходы которых через соответствующие элементы ИЛИ подключены к входам элемента И, выход формирователя импульсов соединен с вхо"дом счетчика и с вычитающими входами реверсивных счетчиков.На чертеже приведена структурная схема устройстваУстройство...

Номер патента: 1160456

Опубликовано: 07.06.1985

Авторы: Кондрашин, Матульский, Нагибин

МПК: G06M 9/02, G07C 3/00

Метки: листосчетной, работы

...к входам счетчиков, выход первого датчика соединен с первым входом триггера, выход которогоподключен к вторым входам элементовИ, выход блока сравнения соединен свторым входом счетчика, при этомпервый датчик установлен в зоне движения отделенного листа, а второй- датчик - в зоне движения разделительных зубьев листосчетной машины.На чертеже изображена функциочальная схема устройства,Устройство содержит первый и второй датчики 1 и 2, установленные на10 корпусе листоотделительного узлалистосчетной машины, кольцо 3 с метками 4, укрепленное на листоотделительном диске 5, логический блок 6, два счетчика 7 и 8 и блок 9 сравнения. Первый датчик 1 выполнен, например, пневмоэлектрическим и регистрирует колебание давления в магистрали,...

Номер патента: 1164757

Опубликовано: 30.06.1985

Авторы: Игнатьев, Игнатьева

МПК: G07C 3/00

Метки: источником, работы, света

...первый вывод счетчика и анод тиристора являются выходом устройства.На чертеже представлена однофазна яэлектрическая схема устройства,Устройство содержит источник 1 света,источник 2 питания, переключатель 3, привод которого посредством изолирующей тяги связан с ферромагнитным сердечником 4,импульсный счетчик 5, тиристор 6, фоторезистор 7, светодиод 8 и катушку 9 индуктивности. Фоторезистор 7, размещенный взоне светового излучения контролируемогоисточника 1, настраивается так, чтобы величина тока в цепи управляющего электро 64757 50 50 55 15 20 25 зо 35 40 45 2да тиристора 6 была достаточной для его перевода в открытое состояние при освещении фоторезистора. При необходимости последовательно с фоторезистором включается...

Номер патента: 1164758

Опубликовано: 30.06.1985

Авторы: Барановский, Гельфенбейн, Оковалков, Шпицберг

МПК: G07C 3/04

Метки: времени, машин, работы, регистрации

...способу регистрации времени работы машин, основанному на генерировании импульсов стабильной частоты, формировании временного интервала, подсчете числа импульсов стабильной частоты за сформированный временной интервал и суммировании числа импульсов по каждому виду технологической операции, временной интервал формируют между моментами начала и конца технологической операции, в момент окончания временного интервала запоминают подсчитанное число импульсов и формируют сигнал адреса, по которому суммируют заполненное число импульсов по каждому виду технологической операции.В данном способе регистрации ошибка описанного характера исключается благодаря тому, что суммирование зарегистрированного числа хронирующих импульсов с ранее...

Номер патента: 1164759

Опубликовано: 30.06.1985

Авторы: Афзалов, Захидов, Ким, Улжаев, Цой

МПК: G07C 3/10

Метки: вращения, хлопкоуборочной, шпинделей

...входом первого счетчика, выход которого подключен к входу второго дешифратора выход которого соединен с входом второго индикатора, выходы блока ключей подключены к второму входу распределителя импульсов к второму входу блока управления, к вторым входам вторых счетчиков, к вторым входам третьих элементов И, к второму входу пересчетного блока и к второму входу первого счетчика,Кроме того, блок управления содержит элементы И, НЕ, пересчетный блок и сигнализатор, выход первого элемента И подключен к первому входу пересчетного блока, выход которого соединен с входом сигнализатора и с входом элемента НЕ, выход которого подключен к первым входам элементов И и является первым выходом блока управления, вторые входы элементов И объединены и...

Номер патента: 1167607

Опубликовано: 15.07.1985

Автор: Карасов

МПК: G06F 7/58, G07C 15/00

Метки: вероятностный, полюсник

...в режиме детермированного задания чисел К возбуждаемых выходов.В первом режиме коммутатор 13 настраивается таким образом, чтобысигнал на его выходе появлялся приусловии К = и, где и - число выходов вероятностного К, щ-полюсника;число его возбуждаемых выходовпри одном опросе. Одновибратор 3в этом режиме настраивается такимобразом, чтобы за интервал времени,им формируемый, на выходе генератора 1 случайного потока импульсовв среднем появлялось К импульсов.Работа вероятностного К, щ-полюсника начинается по сигналу "Опрос",который устанавливает в "0 счетчик 10 и триггеры 7, считывает изрегистра б памяти на выход результат предыдущего цикла моделирования и запускает одновибратор 3. Последний открывает элемент И 2 назаданное время, в...

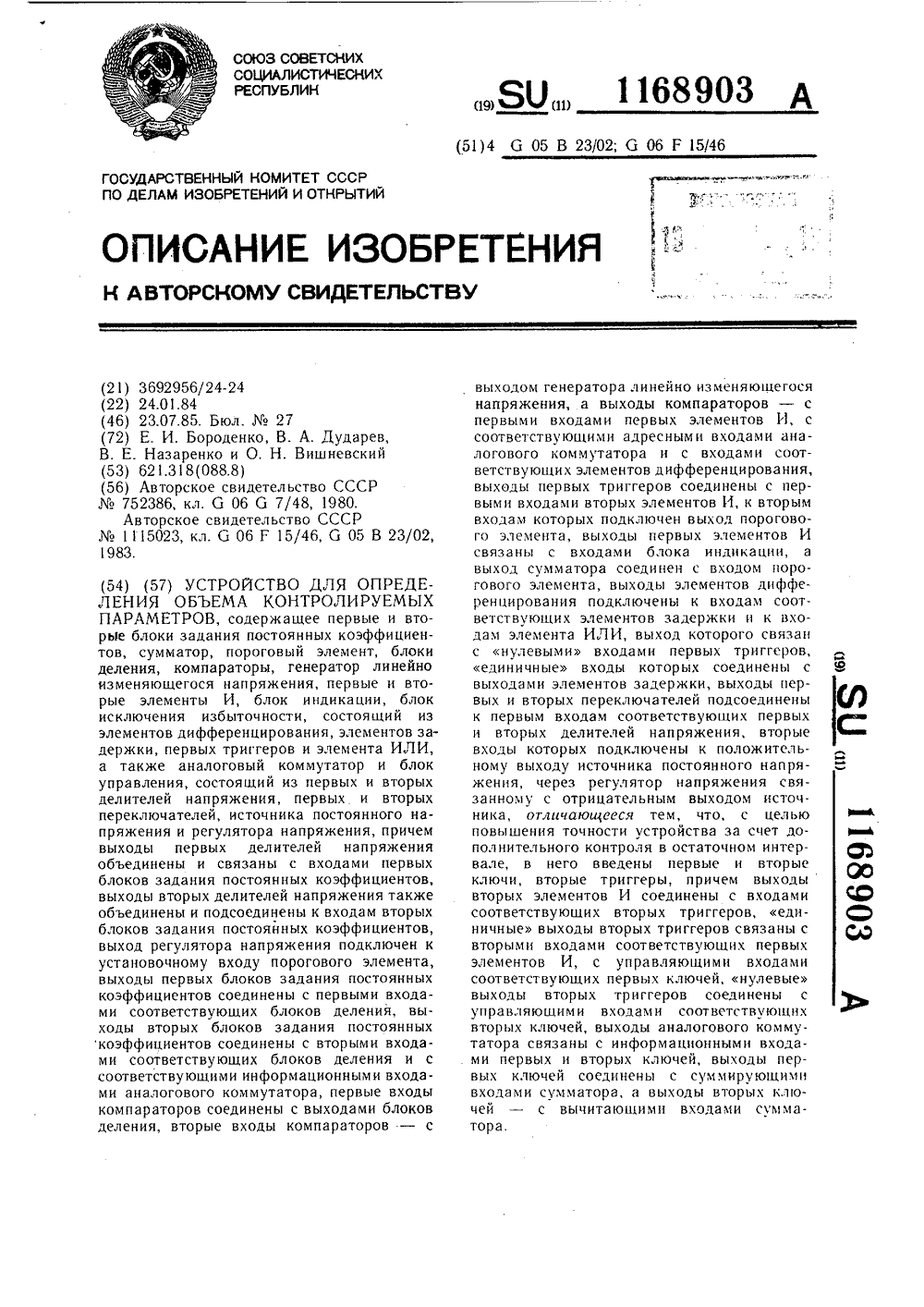

Номер патента: 1168903

Опубликовано: 23.07.1985

Авторы: Бороденко, Вишневский, Дударев, Назаренко

МПК: G06F 11/277, G06F 17/00, G07C 11/00 ...

Метки: контролируемых, объема, параметров

...второго, , и-го параметров контроля (Н,); на блоках 3 - 3 - нап ряжения, пропорциональные длительности контроля соответственно первого, второго, ., и-го параметров контроля т; на втором входе порогового элемента - напряжение и, пропорциональное допустимому времени контроля (Т) . На выходах блоков 4; деления напряжение пропорционально убыли энтропии по 1-му параметру контроля за единицу времени контроля (1;). Чем больше это напряжение, тем важнее этот параметр контроля по информационному критерию и выше его приоритет при контроле. Напряжение с выходов блоков 4 - -4 посту 68903 5 10 5 10 5 ЗО 35 4 О 45 пает на первые входы компараторов 5 - 5., на вторые входы которых подается линейно изменяющееся напряжение от 1".-. до нуля с блока 6.В...

Номер патента: 1168970

Опубликовано: 23.07.1985

Авторы: Турышев, Турышева

МПК: G07C 3/14

Метки: дефектов, ленточных, объектов

...в ячейки памяти от 0 до 255-го нулевого столбца блока 2, а также чтение и вывод информации на индикаторы 6 - 6 из ячеек памяти от.а гк0 до 255-го нулевого столбца блока 3.(5) 1 О 30 40 где Н - ширина испытуемой ленты, м;- длительность цикла опроса 5всех каналов, с.Пусть скорость перемещения ленты равна 1 мм/с. В этом случае мультиплексор 7 при указанной .выше величине тактовой частоты Е в течение одной секунды опрашивает каждый канал 1000 раз..При включении привода испытуемая лента 10 начинает прокатываться между валами-электродами 19 и 24, а диск 32 с зеркалами 33 начинает вращаться. Для выбранного направления перемещения (сплошная стрелка, фиг. 2) излучение светодиода 36, отразившись в зеркале 33, попадает вначале на фотодиод 35, а...

Номер патента: 1168987

Опубликовано: 23.07.1985

Автор: Коновалов

МПК: G07C 1/24

Метки: времени, горнолыжника, регистрации, спуска

...с малым углом поля зрения; оптическая ось которой совпадает с линией финиша и направлена на светлый экран. В качестве телескопической системы может бытьиспользована стандартная зрительная трубас углом поля зрения 2, включающая объек 5 10 15 20 25 30 35 40 45 2тив, окуляр, входной и выходной зрачок. В плоскости выходного зрачка расположены светочувствительные элементы - фото- диоды.При малом угле поля зрения телескопической системы видимая ею область на экране при стандартной ширине финишных ворот не более чем на 0,1 м больше диаметра входного зрачка объектива. Средняя скорость на финише у лыжника порядка 0,1 м за 0,01 с. Значит чувствительная зона финиша одинакова по всей ширине финишных ворот для точности регистрации 0,01...

Номер патента: 1168988

Опубликовано: 23.07.1985

Автор: Оболенцев

МПК: G07C 3/00

Метки: оборудования, работы, технологического

...15 задержки, блок 16 приоритета,состоящий из первого и второго элементов 17и 18 запрета, счетчик 19, второй и первый 20элементы 20 и 21 индикации.Элементы 1 - 7 составляют конструкциюдатчика.Устройство работает следующим образом,25В нормальном состоянии, когда в печи 8нет отклонений в продвижении предметов10 по конвейеру 9, световой луч от лазера3 источника 1 достигает второго приемника6 и удерживает его в нулевом состоянии,первый фотоприемник 4 также находится внулевом состоянии. На выходе первого ивторого усилителей 12 и 11 установится нулевой сигнал и соответственно все остальныеузлы устройства будут находиться также внулевом состоянии. Если теперь в печи 8нарушится нормальное продвижение предметов 10 и начнется...

Номер патента: 1168989

Опубликовано: 23.07.1985

Авторы: Вовченко, Герман, Днепровский, Мовчан, Рудковский

МПК: G07C 3/00

Метки: оборудования, работы

...1 - 3, первый, второй и третий датчики 4 - 6, первые, вторые, третьи, четвертые и пятые диоды 7 - 11, самопишущий измеритель 12 тока, источник 13 напряжения, ключи 14 и резисторы 15 по числу причин простоя оборудования.Работа устройства рассматривается при контроле работы станка. В этом случае первый датчик 4 фиксирует работу главного привода, датчик 5 - работу первого суппорта, датчик 6 и работу второго суппорта.Устройство работает следующим образом.При отключенном станке датчики 4 - 6 обесточены и самопишущий измеритель 12 тока регистрирует нулевой ток.При включении плавного привода соответствующий ему датчик 4 подает напряжение на вторые диоды 8, что соответствует вращению привода. Через резистор 1 протекает ток, величина которого...

Номер патента: 1170058

Опубликовано: 30.07.1985

Авторы: Бирман, Котлубовский, Перминов, Филиппенко

МПК: E02F 3/48, G07C 5/08

Метки: драглайна, основных, показателей, работы, учета

...двигателя механизма подъема ковша,измеряют нагрузку привода мех- низма поворота- фиксируют наличие или отсутствие нагрузки привода механизма поворота,- фиксируют работу привода механизма тяги на внешней характеристике,- фиксируют направление вращения вала двигателя тяги,- определяют операцию черпания как одновременное в течение не менее, чем 2-5 с выполнение условий всрп НПП = 0 всрп РТВ = 1 вВп РТЛН = 1определяют операцию транспортировки груженого ковша как одновременное в течение не менее 2-5 с выполнение условий 1 1 цст,л зтдп НПП 1 зр РТВ = 1 в 1 рп РТЛС = 1определяют операцию транспортировки порожнего ковша как одновремен. ное в течение не менее, чем 2-5 с выполнение условий 1 д1 цст, пор. вддп НПП = 1 вт.яп РТВ = 0определяют...

Номер патента: 1170477

Опубликовано: 30.07.1985

Авторы: Камзулин, Карманцев, Кинякин, Ревякин, Рязанкин

МПК: G07C 3/00

Метки: оборудования, производственного, работы

...выходы которОго через элемент ИЛИвходом элемента сравнения, выходы коподключены к вто оорому входу счетчика, торого являются выходами первого втоРые выхоДы пеРвых вычислительных вычислительног бвычислительного лока. блоков соединены с вторыми входамиблока элементов ИЛИ, вторые и третьи ф 5 Кроме того, второй вычислительный выходы вторых вычислительных блоков блок содержит вычитатели, делители, подключены к группе входов блокаумножители и эадатчик, выходы кото- регистрации.рого соединены с первыми входамипервого и второго вычитателя, первоКроме того, блок памяти содержит 50 го делителя и умножителя, выход когруппу элементов И, группу счетчиков, торого подключен к первому входу группу регистров, коммутатор, группу третьего вычитателя,...

Номер патента: 1171808

Опубликовано: 07.08.1985

Авторы: Кичатов, Ксенз, Онышко, Сакович

МПК: G06F 11/07, G07C 11/00

Метки: диагностическое

...поиска с помощью переключателей первой группы формируются связи между логическими блоками к первым входам логических блоков 1, образующих контрольные входы устройства, подключаются контролируемые точки обьекта диагностирования с учетом порядка проведения проверок. Если проверяемая точка, подключенная к первому входу 1-го логического блока, является конечной в программе поиска, то первый и второй выходыэтого логического блока через 2 1-й и 2 1+1-й переключатели первой группы соединяются со строками координатной матрицы, С помощью переключателей второй группы к этим строкам подключаются индикаторы. Выходы логических блоков, к первым входам которых подключены промежуточные контролируемые точки, через переключатели первой группы...

Номер патента: 1171823

Опубликовано: 07.08.1985

Авторы: Захидов, Махбубеков, Сайфуллаев, Султанов, Улжаев

МПК: G07C 3/10

Метки: машин, работы, регистрации

...оборудования,вторых элементов И 17, третьих элементов И 18, дешифратора 19, блока 20 индикации, генератора 21 импульсов, задатчика 22, сигнализатора 23 и блока 24ключей.Устройство работает следующим образом.В начале испытания и контроля работыобъектов на выходе задатчика 22 имеетсялогическая 1 (фиг. 2, б), которая поступает на одни входы элементов 3 запрета.По истечении времени испытания объектовна выходе задатчика 22 исчезает логическая 1 (фиг, 2, б), следовательно, однивходы элементов 3 запрета окажутся запертыми. В результате чего элемент 3 перестает пропускать поступающие времяимпульсные сигналы (фиг. 2, а - з). В этовремя сигнализатор 23 оповещает об окончании времени испытания. Если контролируемый узел отходит от исходного...

Номер патента: 1173421

Опубликовано: 15.08.1985

Авторы: Дименский, Дьячков, Резниченко

МПК: G07C 11/00

Метки: размеров

...центра и пределов поля допусков в традиционной методике жестко привязаны к характеристике настроенного датчика (нулевая точка О датчика совпадает с центром поля допуска А). Если, например, размер контролируемого изделия будет 1 ., то величина отклонения в известном способе достигнет точки М (вектор Л 1)ф рядом с характеристикой датчика). Если датчик расстроен (нулевая точка смещена О в О), то по известной методике необходимо поднастроить датчик так, чтобы точка О совпала с точкой О. Как уже было сказано, это усложняет способ контроля,Рассмотрим последовательность осуществления и характерные особенности методики, реализуемой предлагаемым устройством (26).Опорные величины Аь Б и С соответственно центра, верхнего и нижнего пределов поля...

Номер патента: 1173964

Опубликовано: 23.08.1985

Авторы: Билянский, Бомко, Борошок, Лободко, Шумковский

МПК: A01C 23/00, A01M 7/00, G07C 5/00 ...

Метки: внесения, жидкостей, машин, мобильных, работы, сельскохозяйственных, учета

...управляемые блоки 20 и 21 задержки. Причем к входу отмены задержки блока 20 под1173964 ключена выходная цепь очистителя 18 регистров, а к входу отмены задержки блока 21 - выходная цепь блока 19 ввода коэффициентов.Цепь учета расхода жидкости со 5 держит второй арифметический решающий блок 24, имеющий выход на индикаторное устройство 17, генератор 25 прямоугольных импульсов с продолжительностью паузы не менее промежут ка времени, необходимого для визуальной регистрации показаний блока регистрации информации на световом табло, четыре логических элемента И 26- 29, элемент НЕ 30, первый 31 и второй 15 32 накапливающие сумматоры, очисти- тель 33 накапливающих сумматоров, очиститель 34 регистров решающего блока 24 элемент 35 задержки времени...

Номер патента: 1174956

Опубликовано: 23.08.1985

Авторы: Зимина, Микрюков

МПК: G07C 3/10

Метки: оборудования, работы, регистрации

...З 0мент И 9, пятый 10 и вооьмой 11 элементы ИЛИ, первый блок 12 элементов И, второй регистр 13 сдвига,второй элемент И 14, четвертый элемент ИЛИ 15, второй элемент 16 сравнения, элемент НЕ 17, второй коммутатор 18, первый блок 19 ввода информации, блок 20 счетчиков, второйблок 21 элементов И, третий блок 22ввода информации, шестой 23 и второй 24 элементы ИЛИ, четвертый элемент И 25, дискретные датчики 26,аналоговые датчики 27, элемент НЕ 28,вычитатели 29, задатчики 30, компараторы 3 1, генераторы 32 линейно изменяющегося напряжения, первый элемент ИЛИ 33, первый элемент И 34,ключ 35, блок 36 элементов ИЛИ, эле-.мент 37 памяти, сумматор 38, блок 39памяти, первый коммутатор 40,50При подготовке устройства к работеаналоговые датчики 27...

Номер патента: 1179398

Опубликовано: 15.09.1985

Авторы: Оникиенко, Пархоменко, Попов, Щербинин

МПК: G07C 3/02

Метки: времени, оборудования, работы

...размыкающий контакт второгопереключателя соединен с вторым выводом резистораШ 4 а ЮЕ Е Заказ 5681/54 Тираж 506 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г,Ужгород, ул.Проектная, 4 Изобретение относится к автоматике и вычислительной технике и может быть использовано для сигнализации и учета времени работы оборудования, срока приближения проверки, текущего. 5 ремонта или замены отработавшего свой срок оборудования или приборов.Цель изобретения - увеличение вре-, мени записи, времени хранения записанной информации без потерь, расши рение диапазона рабочих температур и удобство наблюдения сигнализации хода записи, что позволит...

Номер патента: 1179399

Опубликовано: 15.09.1985

Авторы: Кожин, Сирота

МПК: G07C 3/02

Метки: исправной, приборов, работы

...низкаяточность контроля. ОЦелью изобретения является повышение точности контроля приборов.1 На чертеже приведена структурнаясхема устройства.Устройство для контроля исправнойработы деФектоскопа, имеющего вихретоковый преобразователь 1 и канал2 обработки сигнала, содержит датчик 3 контролируемого параметра, поперечного шва, установленный перед 20вихретоковьп 4 преобразователем 1(ВТП) деФектоскопа, регистратор 4,логический блок 5, Фиксирующий число импульсов, вырабатываемых генератором 6 импульсов, пропорциональное 25перемещению контролируемого изделияот датчика до ВТП 1 деАектоскопа,и содержащий элементы 7 - 10 памяти,счетчики 11 и 12 импульсов, ключи13 - 15, интеграторы 16 и 17, компа- ЗОраторы 18 и 19, диФФеренциальный усилитель...

Номер патента: 1179400

Опубликовано: 15.09.1985

Авторы: Фельдман, Шапиро

МПК: G07C 5/08

Метки: параметров, рабочих, регистрации, средства, транспортного

...13 поступает на третий вход коммутатора 11, но поскольку коммутаторы 7 и 8 разомкнуты и сигналов на разрешение записи на коммутаторе 11 нет, то запись этой информации в регистратор 17 не 25 производится. Блоки, расположенные на пункте контроля, готовы к записи информации. Блоки, находящиеся на транспортном средстве 1 обесточены, так как блок 4 питания выключен.33При выезде из гаража транспортное средство 1 останавливается на пункте 9, водитель подключает вилку второго коммутатора Ц к гнезду, находящемуся на транспортном средстве 1, При этом на вход блока 5 с выхода хронизатора 13 поступает сигнал, содержащий информацию о времени выезда транспортного средства 1 из гаража (день, час, минута).43Затем водитель включает блок 4 питания,...

Номер патента: 1180943

Опубликовано: 23.09.1985

Авторы: Бялик, Кан, Местер

МПК: G07C 1/10, G07C 5/10

Метки: местоположения, объекта, подвижного, регистрации

...которые поступают на входы формирователя 4, счетчика 2, формирователя 8 и на управляющий вход считывания элемента 9 памяти, С выхода формирователя 4 рабочие импульсы поступают на первый вход передатчика 6, где преобразуются в радиосигнал и передаются через антенну 7 в контролируемую зону. Мощность передатчика подбирается таким образом, чтобы зоны контроля отдельных пунктов контроля не перекрывали одна другую. Счетчик 2 преобразует число импульсов генератора в двоичный код, Емкость счетчика 2 должна быть больше максимального количества контролируемых подвижных объектов. В момент, когда на всех. выходах счетчика 2 появляются единицы, на выходе элемента И 3 появляется сигнал, который запирает формирователь 4 импульсов и запускает...

Номер патента: 1182556

Опубликовано: 30.09.1985

Автор: Егин

МПК: G07C 5/08

Метки: пройденного, пути, средства, транспортного

...10 находятся в состоянии полного фрикционного сцепления за счет действия пружин 8. Таким образом, спидометр исамописец 2 фиксируют показаниядействительной скорости движенияавтомобиля, совпадающей со скоростьюдвижения ведущих и ведомых колес ав томобиля,При прямолинейном движении автомобиля на участках со скользким покрытием, ведущие колеса при измененияхтяговых усилий начинают частичнопроскальзывать, а.ведомые колеса,двигаясь накатом, не проскальзывают,поэтому угловая скорость ведомыхколес становится ниже, чем ведущихколес, и с датчика 14 сигнал В становится меньше, чем сигналы А и С,поступающие соответственно с датчиков 11 и 19. На выходе элемента 21сравнения появляется разность сигналов В-С, пропорциональная разности скоростей...

Номер патента: 1188756

Опубликовано: 30.10.1985

Авторы: Водовозов, Стафеев

МПК: G01R 19/257, G07C 11/00

Метки: допускового, напряжений

...по два импульса с каждого из выходов 17. Сигнал с выхода 19 (фиг. 4) представляет собой последовательность прямоугольных импульсов, в которой длительность паузы после каждого 1-го импульса (начиная с момента опроса первого входа мультиплексора 2) равна периоду сигнала с выхода 17;. Сигнал с выхода 19 поступает на вход измерительного блока 5, на другой вход которого поступает опорный сигнал частотой 1- с выхода кварцевого генератора 6. Сигнал с выхода 9 счетного триггера 3 поступает на Ь-вход счетчика 8 в измерительном блоке 5 (фиг. 2) и через элемент 14 задержки на Я-входы Ю-триггеров 10 и 11. Счетчик 8 сбрасывается в нулевое состояние при единичном значении сигнала на й-входе. При нуле на Я-входе счетчик 8 переходит в...

Номер патента: 1188769

Опубликовано: 30.10.1985

Автор: Китаев

МПК: G06M 7/00, G07C 3/00

Метки: подсчета, положения, прокатываемых

...будут по-прежнему находиться в выключенном состоянии.При дальнейшем перемещении изделияпо зоне контроля работа устройства зависитот соотношения длин изделия и участкамежду смежными датчиками наличия изделия.При длине изделия меньше длины участка при выходе заднего края изделия из зоныдатчика 1 его сигнал нуля, пройдя черезэлемент 8 НЕ, разрешит прохождение им 5 10 15 20 25 30 35 40 45 50 55 пульсов с выхода генератора 7 импульсов через открытый элемент 9 И и элемент 10 НЕ на первый вход элемента 11 И, который открыт по второму входу сигналом единицы с выхода триггера 2 ь Импульсные сигналы генератора 7, поступая на управляюший вход элемента 6 индикации, вызывают пульсирование высвечиваемой информации о ногсере находящегося на...

Номер патента: 1191927

Опубликовано: 15.11.1985

Авторы: Колобов, Кораблев, Рассказчиков, Савельев

МПК: G07C 3/10

Метки: машин, пусковых, работы, регистрации, режимах

...И-НЕ 15 ь 152,.,15, дешифратор 12 - элементы И-НЕ 16 ь 1 6 1 6,.Устройство работает следующим образом.При пуске машины сигналы от датчиков 111 и поступают на селекторы 2 и 3, при этом на выходе селектора 2 появляется сигнал, равный по величине минимальному значению из входных сигналов, а на выходе селектора 3 - сигнал, равный по величине максимальному значению из входных сигналов, Происходит срабатывание пороговых элементов бь,б первой группы с уставкой меньшей величины сигнала с селектора 3. Это приводит к срабатыванию элемента ИЛИ 9, который запускает первый элемент 1 О задержки. После окончания выдержки времени элемента 10, равной времени затухания апериодической составляющей пускового режима, происходит срабатывание только одного...

Номер патента: 1193706

Опубликовано: 23.11.1985

Авторы: Боровицкий, Иванов, Уляницкий

МПК: G07C 1/24

Метки: времени, движения, регистрации, спортсменов

...моментам прохода спортсменами линии финиша, причем поскольку заранее известно, какой передатчик несет каждый из спортсменов, участвующих в забеге, очередность появления во времени импульсов на выходах формирователей 11 однозначно определяет очередность финиширования спортсменов.По выстрелу стартового пистолета формирователь 1 импульсов старта формирует сигнал старта, запускающий измеритель 2 временных интервалов. Текущее время забега поступает на информационный вход блока 3 памяти. При пересечении каким-либо из спортсменов (или несколькими спортсменами) линии финиша на выходах соответствующих формирователей 11 появляются сигналы, поступающие на информационные входы элементов 5 памяти.Генератор 7 формирует тактовые импульсы, непрерывно...

Номер патента: 1195368

Опубликовано: 30.11.1985

Авторы: Итсон, Китаев

МПК: G06M 7/00, G07C 3/00

Метки: подсчета, положения, прокатываемых

...81 (8 ) элемент 1 ИЛИ не срабатывает и на выходе Формирователя 12 импульс "Информация", разрешающий высвечивание элементов 6.)(62) индикации, не Формируется.В случае наличия информации в какой-либо ячейке памяти регистра 8 (82) срабатывает элемент ИЛИ 11, сигнал с которого поступает на вход формирователя 1.2 короткого импульса, с выхода которого сигнал "Информа3 1ция" поступает на закрытый по управ- ляющему входу элемент И 16 и на управляющий вход элемента 6, (62 ) индикации в качестве разрешающего индикацию информации о содержимом соответствующей ячейки памяти регистЭлементы 6 (62 ) высвечивают информацию о содержимом только занятых ячеек памяти регистра 8,(82).11 ри поступлении, переднего концаизделия в зону датчика 12 (1 ) на...
