G06M 9/02 — с использованием вращающихся разделительных устройств с пневматическими всасывающими соплами

Номер патента: 30499

Опубликовано: 31.05.1933

Автор: Розенфельд

МПК: G06M 9/02

Метки: бумажных, подсчета, талонов

...друг другу посредством передачи от какого-либо двигателя.Верхние ролики 7 и .2 расположены под отверстиемб кожуха, в который заключено все устройство, и для лучшего захватывания и вытягивания бумажныхталонов, спускаемых в отверстиеб, снаб жены мелкой насечкой. ижние ролики З,4 металлические и посредством упругих проводников б включены в цепь электромагнитного привода счетчика 72. Якорьэлектромагнита укреплен на конус качающегося на шарнире 9 рьхчага 8, дру гой"конец которого несет храповую со-банку 70, служащую для передвижения храповика 17 счетчика 72. При включении тока помощью вьхключателя 7, электромагнит 75 притягивает якорь, а ро улики З и 4 прижаты друг к другу упру гими проводника-ми б; вставленный в отверстие 5 бумажный...

Номер патента: 37910

Опубликовано: 31.07.1934

Автор: Джемс-Леви

МПК: G06M 9/02

Метки: аппарат, бумажных, денег, счета

...8, в которое попадают сосчитанные бумажки, связано с поворачивающимся около горизонтальной оси барабаном 24. С разных сторон этого барабана укреплены четыре таких хранилища. Барабан 24 удерживается от вращения защелкой 27, входящей в лунку 26 находящегося на одной оси с барабаном 24 диска 25Когда счетчик отсчитает сто бумажек, при повороте соответствующего колесика счетчика 20, замкнется по пути контакт в цепи батареи 28, в которую включен электромагнит 29, Последний притянет защелку 27, барабан 24 освободится и начнет поворачиваться под действием веса сотни бумажек, ранее отсчитанных и находящихся в боковом ящике (в начале оаботы туда помещают соответствующий груз). Защел ка 27, оттянутая назад электромагнитом 29, прикоснется к...

Номер патента: 37912

Опубликовано: 31.07.1934

Автор: Джемс-Леви

МПК: G06M 9/02, G07C 9/00

Метки: аппарата, бумажных, денег, ошибок, предупреждения, работе, счета

...помещен внутри служащего для присасывания бон цилиндра и соединен с реле, предназначенным замыкать цель стопор еого электромагнита, с целью преграждения доступа ролику с одной направляющей на другую при прохождении мимо источника света отверстия цилиндра, прикрытого несколькими бонами.Фиг, 1 и 2 изображают вид приспособления в двух взаимно перпендикулярных плоскостях.Внутри рабочего цилиндра 1 (фиг. 1 и 2) помещен фотоэлемент 37, который может освещаться светом, проходящим через отверстие 38 иа боковой поверхности барабана. При работе аппарата, отв рстие 38 закрыто бумажкой, присосанной к цилиндру. Цепь фотоэлемента с усилитеж м 39 и реле 40 замыкается контактом 41 в то время, когда рабочий цилиндр 1 переместится в пожоженне,т зо редм...

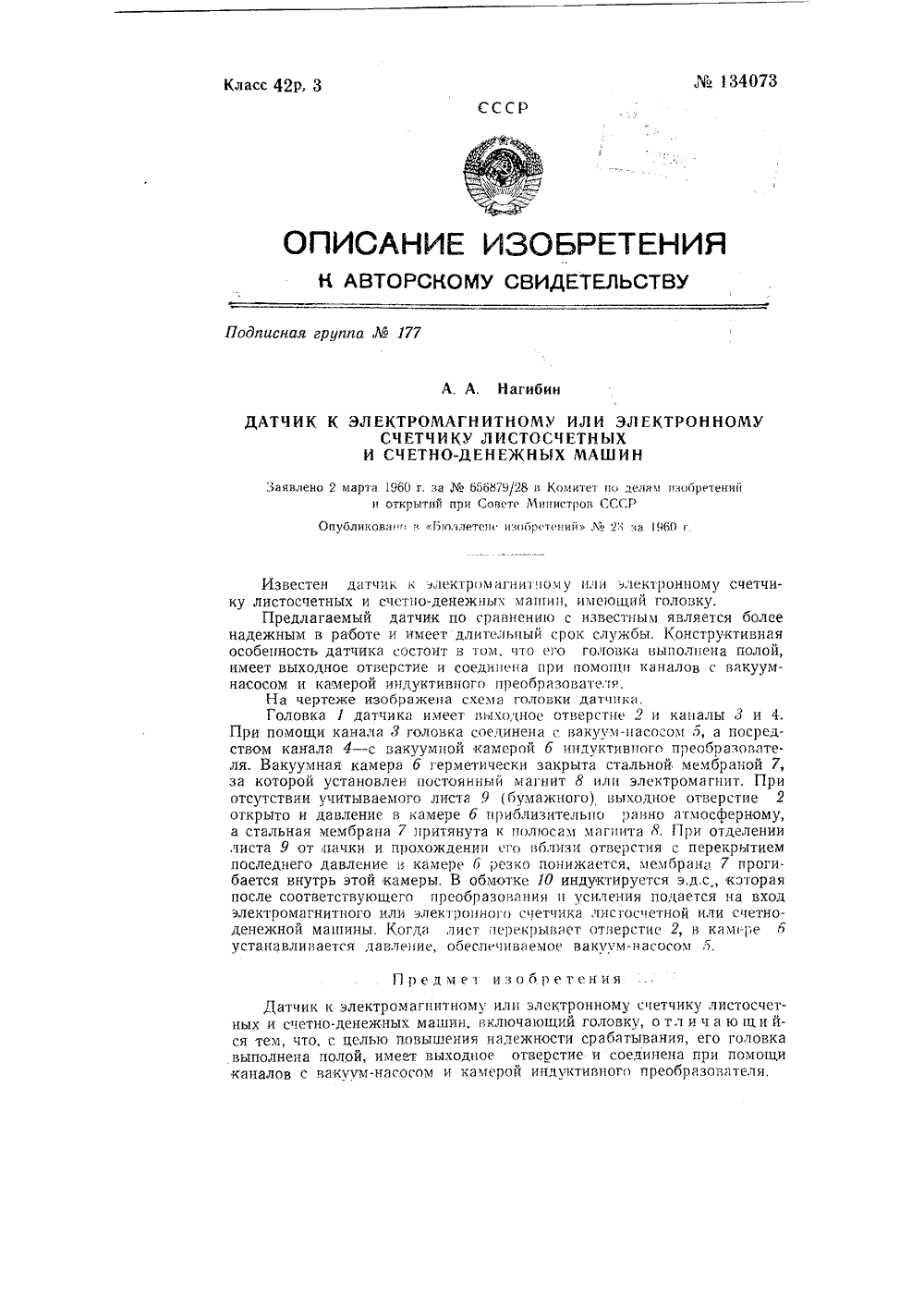

Номер патента: 134073

Опубликовано: 01.01.1960

Автор: Нагибин

МПК: G06M 9/02

Метки: датчик, листосчетных, машин, счетно-денежных, счетчику, электромагнитному, электронному

...помощи канала 3 головка соединена с вакуум-насосом 5, а посредством канала 4 - с вакуумной камерой б индуктивного преобразователя. Вакуумная камера б герметически закрыта стальной мембраной 7, за которой установлен постоянный магнит 8 или электромагнит. При отсутствии учитываемого листа 9 (бумажного) выходное отверстие 2 открыто и давление в камере б приблизительно равно атмосферному, а стальная меморана 7 притянута к полюсам магнита 8. При отделении листа 9 от пачки и прохождении его вблизи отверстия с перекрытием последнего давление в камере 6 резко понижается, мембрана 7 прогибается внутрь этой камеры. В обмотке 10 индуктируется э.д,с, которая после соответствующего преобразования и усиления подается на вход электромагнитного или...

Номер патента: 137315

Опубликовано: 01.01.1961

Авторы: Акишкин, Олейник

МПК: G06M 9/02

Метки: бумажных, листов, подсчета, стопе

...захватываются,вращающимися валиками 3 и 4. Валики 3 подпружинены и изготовлены из резины, а валики 4 (фиг. 2) составлены из латунных дисков 9, изолированных между собой текстолитовыми шайбами 10, стянутыми металлическими шпильками 11. Последние соединены проводниками 12 с коллекторными ко.чьцамп 13 и контактными щетками 14, в электрическую цепь которых подключен электромагнит б, кинематически связанный с поворотным сектором 7, монтированнымо 137315около счетного валика 5. Так как отбракованные листы снабжены карандашной отметкой (сделанной предварительно до укладки стопы листов в устройство), то при прохождении таких (отбракованных) листов электрическая цепь валиков 4 замыкается (карандашный графитовый след является проводником) и...

Номер патента: 275552

Опубликовано: 01.01.1970

Автор: Ершов

МПК: G06M 9/02

Метки: листов, счета

...(см. фиг. 4). Причем вакуумные25 отверстия на диске и секторе сдвинуты относительно друг друга на величину й. Это позволяет разделять листы таким образом, чтотолько один лист прижимается к верхнен части полости, а остальные - к поверхностп30 сектора. Вакуумные отверстия в диске больше отверстий в секторе, что обеспечивает неравенство вакуумных сил в полости (Рв,"Рн)Если в полости находится один лист, то в результате этого неравенства он также прижимается к верхней части полости. Выход спирали диска (носик), окончательно разделяя листы, посылает верхний лист через электронный датчик, а нижние возвращает в стопу.11 а столик устройства под листосчетный диск кладут пакет, сброшюрованные листы которого необходимо проконтролировать,Через...

Номер патента: 667980

Опубликовано: 15.06.1979

Авторы: Татаринов, Фейдер

МПК: G06M 9/02

Метки: листов, пачке, счета

...кулачок 8, толкатель 9, Фотоэлектрический преоб.Разователь 10, источник света 11, 65 Формула изобретения Наиболее близким к данному изобретению является устройство для отсчета заданного количества листов в стопе, включающее в себя вращающийся счетный диск с вакуум-присосами, распределительную шайбу вакуума, вакуум-насос, контактный датчик, счетчик количества листов, выключательвакуума с приводным электромагнитом, причем, выключатель вакуума выполнен в виде соединенного с якорем приводного электромагнита подпружиненного клапана, установленного над распределительной шайбой, Распределительная шайба имеет отверстие, выходящее в атмосферу и сообщающееся с каналом для подведения вакуума к присосам счетного диска. Счетный диск выполнен с...

Номер патента: 720442

Опубликовано: 05.03.1980

Авторы: Березовский, Дубков, Карпович, Куделев

МПК: G06M 9/02

Метки: билетов, денежных, сортировки, счета

...68 а и 68 в и закрепленной на оси 69, и электромагнита 70, который при его включении пе ремещают переводную стрелку иэ исходного верхнего в нижнее положениеУзел контроля физического состояния денежных билетов и Формирования сигналов упранления 10 служит дляФормирования сигналов, несущих информацию о характеристиках годностиденежных билетов, и включает в себя(см. Фиг, 1, 8) излучатель 71 светового потока и фотоприемник 72, связанные посредством усилителя 73 и ком 1 Опаратора 74 с блоком 75, которыйчерез усилитель мощности 76 включает электромагнит 70 переводной стрелки узла разделения потока денежныхбилетов 9, и с блоком 77 управленияэлектромагнитными муфтами привода 3.Узлы контроля прохождения и счета годных 11 и ветхих 12...

Номер патента: 739599

Опубликовано: 05.06.1980

Авторы: Залунина, Тарасов

МПК: G06M 9/02

Метки: бумаги, листов, счета

...высокоскоростныХ листорс.- эальньсх машинах.Расположение зубцов дисковой пластины в пределах угла, соответствующего углу реза ножа, повышает точность счета, благодаря. чему исключаются потери неучтенной бумаги, а также непроизводительные затраты времени на ручной пе ресчет. Форм у л а изобретения 1. Устройство для счета листов бумаги; содержащее датчик, подключенный ко.входу формирователа, и счетчик, о тл и ч а ю щ, е е с я тем, что, с цельюповьппейИГйадежности, точности и быстродействия устройства, в него введеныраспределитель,ключи и элемент ИЛИ"выход формирователя соединен со входомраспределители, выходы которого черезсоответствующйе" ключи подключены ковходу элемента ИЛИ, выход которого соединен со счетчиком,2, Устройство по п, 1, о...

Номер патента: 1091197

Опубликовано: 07.05.1984

Авторы: Рыченков, Хацько

МПК: G06M 9/02

Метки: листов, стопу, счета, укладываемых

...вконтрольном счетчике будет записаночисло импульсов К=Я-И. Допуск навремя перемещения листа, закрепленного на поверхности вакуумного барабана, будет содержать 211 импульсовдатчика вращения и будет выражатьсяформулойД = 2 Т (11-1 ),где Д - допуск на время перемещениялиста, закрепленного на поверхности вакуумного барабана 1М - число импульсов .датчика тактовой частоты, соответствующее двойному допуску на линейный размер листа;Т - период импульсов датчика так"Ътовой частоты.Допуск на время перемещения листа, закрепленного на поверхности вакуумного барабана, выдерживается только в случае равенства окружной скорос ти вакуумного барабана и ленейной скорости перемещаемого им листа (т.е. в случае надежного закрепления перемещающего листа...

Номер патента: 1094041

Опубликовано: 23.05.1984

Авторы: Заречнев, Рыченков, Рябчиков, Хацько

МПК: G06M 9/02

Метки: комплектования, листов, стопы, счета

...вращении вакуумного барабана 1 оказывается подключенным к входу фотоусилителя для формирования сигнала счета только на время поворота вакуумного барабана 1 на .угол , который перекрывает зону съема транспортируемого листа с поверхности барабана и определяется из соотношенияо , сгде- угол между поверхностью вакуумного барабана и листом,- угол сектора третьего кольца,Я. - угол охвата токосъемника.Для согласования углас зонойсъема транспортируемого листа с поверхности вакуумного барабана 1 кольцо 20 коллектора 17 имеет возможность разворота относительно вакуумного барабана 1 на втулке 22,Над вакуумным барабаном 1 установлен бункер 33, основание которогоимеет наклон для обеспечения процесоса листоразделения . Листоразделительный механизм...

Номер патента: 1160456

Опубликовано: 07.06.1985

Авторы: Кондрашин, Матульский, Нагибин

МПК: G06M 9/02, G07C 3/00

Метки: листосчетной, работы

...к входам счетчиков, выход первого датчика соединен с первым входом триггера, выход которогоподключен к вторым входам элементовИ, выход блока сравнения соединен свторым входом счетчика, при этомпервый датчик установлен в зоне движения отделенного листа, а второй- датчик - в зоне движения разделительных зубьев листосчетной машины.На чертеже изображена функциочальная схема устройства,Устройство содержит первый и второй датчики 1 и 2, установленные на10 корпусе листоотделительного узлалистосчетной машины, кольцо 3 с метками 4, укрепленное на листоотделительном диске 5, логический блок 6, два счетчика 7 и 8 и блок 9 сравнения. Первый датчик 1 выполнен, например, пневмоэлектрическим и регистрирует колебание давления в магистрали,...

Номер патента: 1228131

Опубликовано: 30.04.1986

Автор: Эпимахов

МПК: G06M 9/02

Метки: листов, счета

...клапан 15,Бункер 16 с листами 17 устанавливается по касательной барабана 1с одной стороны, с другой стороныбарабана 1 размещен склиз 18, накотором установлен фотодатчик 19 систочником 20 света.Устройство работает следующим образом. 1 О15го2530354045 паз 5 передается на листы 17, пер вый из которых присасывается к продольному пазу 5 и увлекается со скоростью вращения барабана 1. При этом лист 17 изгибается так, что обеспечивает надежное отделение первого листа от остальных листов в пакете. При вращении барабана до совмещения паза 5 со склизом 18 поршень 3 через шток 4,. ось 10 и подшипник 11 получает движение в обратную сторону, при этом в объеме между крышкой 14 и поршнем 3 образуется избыточное давление воздуха, который вытекает через...

Номер патента: 1316017

Опубликовано: 07.06.1987

Авторы: Интизаров, Мирзаев, Навошин, Пылев, Темиргалиев

МПК: G06M 9/02

Метки: предметов, счета

...подается сигнал на электромагнит 7, который опускает воэдуховод 8 вниз, при этом грена начинает сдуваться в бункер 16 и производится отсчет второй порции грены, которая ссыпается в стаканчик 14 кассеты13,В это время срабатывает электромагнит 19 и перемещает транспортер 17 на один шаг вместе с кассетой 12, при этом отверстие бункера 15 совмещается с отверстием пустого стаканчика. После окончания отсчета второй дозы электромагнит 7 поднимает воздуховод 8 и грена перестает сдуваться, а перемещается к упору 22 и ссыпается через бункер 5 в пустой стаканчик кассеты 12, Перемещение пустого стаканчика под бункер 16 происходит аналогично с транспортером 17, При нечетном общем количестве отбираемых образцов первая доза грены сдувается сжатым...
