G07C — Устройства для регистрации времени прихода и ухода рабочих и служащих; регистрация или индикация работы машин; генерирование случайных чисел; устройства для голосования и лотерейные устройства; системы; устройства или аппаратура для контроля, не предусмотренные в других подклассах

Номер патента: 527722

Опубликовано: 05.09.1976

Авторы: Леонтьев, Шершнев

МПК: G07C 15/00

Метки: генератор, сигналов, случайных, электромеханический

...пазы 5, расположенные под углом к радиусу, проведенному в центр отверстия, образованного пазом па внутренней поверхности кольца. Как плата, так и крышка выполнены из диэлектрического материала. Толщина кольца выбрана из расчета свободного перемещения в полости образованного барабана металлических шариков 6, с на. ружной стороны кольцо охватывается бандажом 7, Упругие штыри 2 расположены в полости между платой и крышкой. В центре барабана установлены электропроводные штыри 8 и 9, подключаемые к источнику постоянного тока, Между штырями име. ется зазор, расположенный в полости барабана, Образованный платой, крышкой и кольцом барабан установлен с возможностью вращения на опорах 10,При вращении барабана электродвигателем 11 в направлении,...

Номер патента: 528592

Опубликовано: 15.09.1976

Авторы: Большаков, Кувалдин, Лохов, Тупицин, Ходор, Шеманина

МПК: G07C 3/10

Метки: констроля, процесса, формовки

...с блоом памяти 3, кото;)ый по:к;очсн к, счет-пку колпчсстВя цпклОВ О 11 ,)сг 1 срм О. Ъ пр 2 влсппс к 2 ж дой формовочной машиной осуществляется с помощью ЯзтоО:ых блОко:. .: - , Состо 1 ц.:хиз ключа 7, блока сравнения 8, счетчика количества ударов 9 и вибродатчика 10, Выход блока управления 2 соединен с регистром 6, выход которого связан с ключом 7 и блоком сравнения 8. Блок сравнения 8 через счетчик количества ударов 9 формовочной машины подключен к вибродатчику 10, установленному на станине формовочной машины и вырабатывающему серию импульсов, количество которых соответствует количеству ударов формовочной машины.Устройство может быть отнесено от формовочной машины и вибродатчика на расстояние примерно 40 - 50 м,С помощью...

Номер патента: 529470

Опубликовано: 25.09.1976

Авторы: Журавлев, Янкелевич

МПК: G07C 3/10

Метки: пресса, рабочих, счета, ходов

...счетчик 7 импульсовдатчик 8 виброускэрений, и блок 9 сброса.Перед началом работы сбрасывают результаты в блоке 4 памяти и счетчике 7 импульсов. Переключатель 3 режима работы переводят в положение "настройка", соединяя выход генератора 2 импульсов со входом блока 4 памяти. Затем закладывают в штамп заготовку и производят один рабочий хзд пресса. При этом пслзун пресса, приближаясь к точке обработки, замыкает блок 1 начала отсчета, и генератор 2 импульсов начинает работать, посылая импульсы в блэк 4 памяти. При ударе пуансона штампа о заготовку срабатывает датчик 8 виброускорений и выдает сигнал остановки генератора 2 импульсов, В блоке 4 памяти фиксируется число импульсэв, соответствующее длительности периода между началом отсчета и...

Номер патента: 532861

Опубликовано: 25.10.1976

Автор: Тутолмин

МПК: G07C 11/00

Метки: работоспособности, схемы, счетной

...схема предлагаемого устройства,Устройство содержит логические элементы И 1 - 4, элементы задержки 5 и 6,логический элемент НЕ 7, триггеры 8 и 9,логический элемент ИЛИ 10, проверяемоесчетное устройства 11, вход 12 и выход13 устройства,Устройства работает следующим оС приходам первого импульса вхоимпульсной последовательности триггпереключается в единичное состояние, Приэтом с его прямого выхода на вход элемента И 4 наступает единичный сигнал дли-л 4 9/э ШП ПодписноеСовета Министрэ открытии аб., д, 4/5131. нл 1 а ППП "1 а 1 ент", г. Уж 1.эрэл, ул. проектная,тельностью, равной величине времени задержки элемента 5 задержки. Если за этот интервал времени на выходе устройства 11 появляется ложный сигнал, то последний, пройдя через...

Номер патента: 532871

Опубликовано: 25.10.1976

Авторы: Епифанова, Куликов, Липский, Максимов, Недумова, Старкова, Строкач

МПК: G07C 3/00

Метки: машин, электрических

...до момента равенства фаз напржений Ои О ,В момент равенства напряжений Ои Охпо модулю и фазе сигнал о величине отношение - х Б х с кодового выхода преоЬ.оразователя 5 поступает через ключ 9 навход цифрового вычислителя 10, а сигнало значении фазы напряжения Ос выхода преобразователя угол-фаза 16 через второй ключ 14 - на вход преобразователяфаза-код 12. Закодированный сигнал с преобразователя 12 через первый ключ 9 поступает на вход цифрового вычислителя 10,Последний по заданной программе управляет работой коммутатора 2 и черезблок управления 11 работой двигателя 15,Двигатель 15 поворачивает ротор электрической машины 1 и вал преобразователяугол-фаза 13, Сигнал об угловом положении ротора электрической машины с дополнительного...

Номер патента: 532872

Опубликовано: 25.10.1976

Авторы: Аверьянов, Потемкин

МПК: G07C 5/00

Метки: движения, единиц, погрузочных, подвижных

...п 01 р узочн ОЙ и Ода ижн ОЙ ед 1 ниеьисподнителъь. з,емент 11 счетчиккол 1 1 стье с,:ъчаеь Откдо 181 ия 01 , пафи 1:асчетчи 1 3 кс чнт:,егВ;. :тездока, В опас; гюзону,УстрОЙстьО раоота 8 т с;еду 0 ц;.1 м ОбразОм, После Окончания загрузки аьтсмобидейна участке с;ада кран-щтабедер ,Огрузсчная подь жная едини 1 Н) Ь Осьобсж,Нет зону рля проезда автомобилей, что оикс 1 ьуется при помои Датчика 1 указателя 2подож 8 ния НОгрузочпо:. Подвижной единиць 1 и кнопки на местном;удьте 3 и на пуль.е диспетчера 4. Получив сигналы со всехучасткОВ 00;ходе кганОВ 9 ь безопасную зону.дис;етч 81:, ВОздейстьг 1 а блОк 5 "правления свето; орами Открывает сьетофо ры О ( и поьтс)1 те,03ъетофороь и раз- рЕщаЕТ ДЕ.,г.Н 01 ЬТОМСОд 8, -,О нооезже 1гчасти...

Номер патента: 532873

Опубликовано: 25.10.1976

Авторы: Воробьев, Потапов, Смирнов, Сюзев

МПК: G07C 15/00

Метки: генератор, процессов, случайных

...поступают на вхо- Кды соответствующих блоков 61+ бп, спомощью которых подключают к соответствующим входам Щ -входового блокасуммирования 7 прямые или инвертированные значения спектральных коэффициентов фУолша, В результате суммирования последних в блоке суммирования 7 формируется значение случайного процесса в одной конкретной точке его интервала определения, По сигналу из блока 9 полученное значение случайного процесса черезблок считывания 8 выдается на выход устройства с обнулением блока 7 суммирования, На каждом из последующих шаговработа имитатора аналогична.ИДля воспроизведения новой реализациислучайного процесса с теми же спектральными характеристиками блок управления9 выдает сигнал обнуления блока суммирования 7, генератора 5...

Номер патента: 533955

Опубликовано: 30.10.1976

Авторы: Бондарь, Савчук

МПК: G07C 5/04

Метки: движения, средств, транспортных

...мнемо-схемы, имитирующей маршрут двцженця, С вклочением 1-й ячейки регистра сдвига зажигается лампочка на мнемосхеме, соответствующаяО начат, этого участка,С электронных часов 3 через блок 4 ца второй вход (сдвиговый) регистра с определеннойчастотой следования поступают импульсысдвига. При этом последовательно ц поочеред 5 но включаются следующие ячейки регистрасдвига, а предыдущие отключаются. На мнемосхеме горит лампочка, соответствующаявключенной ячейке регистра. Таким ооразом,происходит имитация движения транспортных20 средств на участке пути по маршрут. Периодследования импульсов сдвига устанавливается блоком 4, который представляет собой схему совпадений, подключаемую к соответствующим выходам электронных часов (мцнут...

Номер патента: 533956

Опубликовано: 30.10.1976

Авторы: Захаров, Салимов

МПК: G07C 15/00

Метки: генератор, сигналов, случайных, управляемый

...2 с дискретностью 2 - ", где п - число зарядов унравля(ощсго кола.Пусть ца ,выходе предлагаемо.о генератора необходимо, получить сигнал (высокий пообразователь 3, состоящий в каждом пазряде из пс(р(зого и второго элементов И 4 и элемента ИЛИ 6, регистр 6 для хранения кода заданвой вероятности. У (каж (ого разряда ре. ."истра 6 один единичный выход.Блок 1 синхронизации соединен с генератором 2 равномерно распределенных случайных чисел и регистром 6, логих(ескнй преобразователь 3 - с )выходами генератора ц регистра. Выходом устройства является выход логичепкого преобразователя (выход старшего разряда),Работает устройство следующим образом.Под действием сигнала, (поступающего с блока 1, в (каждом разряде генератора появляется си-.цал...

Номер патента: 534774

Опубликовано: 05.11.1976

Авторы: Беляков, Гельфенбейн, Иванов, Мясников, Сураев, Фомин

МПК: G07C 3/04

Метки: многоканальное, хронометражное

...14, конденсатор 15 и резистор 16. Подсоединение опера- , .25 ционных счетчиков к генератору импульсов 17 и к суммарномусчетчику производится через контакты 18 и 19, Количество операционных счетчиков и счетчиков числа включений устанавливается, исходя из количеср- ЗО ва нормируемых и анализируемых операций.Блок выбора счетчиков 11 состоит из, подпружиненного многоконтактного переключателя-ползуна 20 и сигнальных ламп 21с отметками отдельных операций.Прибор работает следующим образом. Перед началом проведения хронометража необходимо на сигнальные лампы 21 уста новить наименования хронометрируемых операций, например "остановка", "холостой 4 О ход", рабочий ходф, и т. д написанные на прозрачном материале. В момент смены операций,...

Номер патента: 534775

Опубликовано: 05.11.1976

Авторы: Гаврилов, Шапиро

МПК: G07C 15/00

Метки: генератор, многоканальный, случайных, чисел

...селек-,ждущего мультивибратора 8, вход которого тора 5 поступает импульс случайной амплу-.а также второй вход регистра сдвига им-туды, равной напряжению на выходе фильтпульсов 9 и вход делителя частоты 10 при- ра узких,частот 3 в момент "взятия про 4соединены к выходу блока управления 11., бы В зависимости от амплитуды этогоВыход делителя частоты 10 соединен пер 6 ьмй импульса на одном из входов амплитудновходом регистра сдвига импульсов 9, пер- го селектора 5 появляется сигнал, что эк вый, второй и последующие выходы котовивалентно выпаданию того или иного числа.рого подключены к шинам сброса блоков Обнуление амплитудного селектора 5памяти 6 одноименных каналов, (т, е, пер; осуществляется импульсом, поступающимвого, второго и...

Номер патента: 535574

Опубликовано: 15.11.1976

Авторы: Круглов, Кузнецов, Курочкин, Рогушин

МПК: G07C 11/00

Метки: импульсов, проверки, счетчиков

...образом.После установления контрольного 3 и проверяемого 10 счетчиков в О и последующего запуска одновибратора 1 при помощи внешнего пускового устройства (не показано), при срабатывании одновибратора 1 на вход генератора 2 пачки заданного числа импульсов поступает импульс запуска, при этом на выходе генератора 2 появляется последовательность из заданного числа импульсов, которые поступают на вход проверяемого счетчика 10, Число импульсов в пачке на выходе генератора 2 должно равняться коэффициенту пересчета тех младших разрядов проверяемого счетчика 10, которые присоединены ко входам элемента сравнения 5.В случае двоичного счетчика это число выбирается из условия У=2", где Й - число указанных младших разрядов. Следовательно, при...

Номер патента: 537367

Опубликовано: 30.11.1976

Авторы: Балашов, Островская, Сиволодский, Щедров

МПК: G07C 3/08

Метки: параметров, регистрации, состояний

...питания блоки 2 формирования команд,контролирующие состояние сигнализаторов 1, 10блок 3 синхронизации и генератор 5 импульсов, осуществляющий счет времени. Блок 4кода номера параметров и печатающий блок6 выключены. Сигналы на выходах блоковформирования команд и блока синхронизации 15отсутствуют,При изменении состояния какого-либо параметра срабатывает соответствующий блок2 формирования команд, вход которого блокируется, и по его сигналу Пуск блок 3 20синхронизации формирует управляющий сигнал, на блок 4 кода номера параметров и печатающий блок 6 подается питание. Блок 4начинает последовательно формировать навыходе коды номеров параметров, которые 25попадают на входы всех блоков 2 формирования команд, а печатающий блок 6...

Номер патента: 538383

Опубликовано: 05.12.1976

Авторы: Гарнакерьян, Глушан, Сосунов

МПК: G07C 15/00

Метки: датчик, потоков, случайных, событий

...интервалов.Процесс случайного блуждания моделируется реверсивным счетчиком под действием случайной последовательности импульсов с гео метрическим распределением интервалов, поступающей на ного от вероятностного двоичного элемента. При попадании реверсивного счетчнка,в некоторое фиксированное состояние (поглощающее) на выходе устройства 30 появляется случайный импульс, который вновьустанавливает счетчик в к-е состояние, и процесс многократно повторяегся.На чертеже приведена блок-схема датчика.В состав датчика входят вероятностный дво. ичный элемент 1, реверсивный счетчик 2, дешифратор 3, группа 4 элементов И, блок 5 задержки, элемент 6 ИЛИ, коммутатор 7. Один выход элемента 1 соединен с суммирующим, а другой - с вычитающим входами...

Номер патента: 539305

Опубликовано: 15.12.1976

Авторы: Боронин, Добрянский, Дубинин, Малыгин, Саламатин

МПК: G07C 9/02

Метки: времени, прихода, регистрации, ухода

...вставлен жетон., то в этот блок считывания поступает сигнал, на ъем информации, о табельном номере работника, одновременно все остальные входы блока 3 от блоков считывания 1 и 2 запираются. Считанная информация поступает на приемный регистр 4 и в блок контроля правильности кода 5. Если код считан верно, то блок управления 6 подает сигнал на запись считанной информации блоком регистрации 9 через выходной регистр 8. Запись информации осуществляется на восьмидорожечную перфоленту в две и более строки, т. е. двумя и более байтами, что позволяет учитывать неограниченное количество работников. Одновременно с этим блок управления 6 посылает через входной блок 3 в блок считызания информации сигнал об окончании отметки времени прихода (ухода)...

Номер патента: 540273

Опубликовано: 25.12.1976

Авторы: Иванов, Кисляков, Сенилов, Фишгоп

МПК: G07C 1/00

Метки: информации, регистрации

...блока 9. Блок 10 сравения производит одновременно по всем двоичным разрядам сравнение прямого и обратного кодов, и, если результат положителен, выдает сигнал Верно на формирователь кодов запроса и подтверждения 5 и блок 8 регистрации информации. Блок 8 начинает регистрировать информацию на перфоленте, а формирователь 5 выдает через коммутатор 4 код подтверждения на соответствующий распределитель 21 в 2, Происходит стирание информации в датчике 1, информация с которого регистрируется. Если результат сравнения в блоке 10 отрицателен, то с блока 10 на формирователь 5 поступает сигнал Неверно. В этом случае формирователь 5 снова формирует код запроса и происходит повторная выдача информации в прямом и обратном кодах. После...

Номер патента: 542175

Опубликовано: 05.01.1977

Авторы: Константинов, Шапкин

МПК: G05B 19/048, G07C 11/00

Метки: аппаратуры, параметров, радиоэлектронной, электрических

...2 и 3, Выходь 1 которых полкючены ко Входам блока совпаадепы кодов 4 и к ъправляющим Входам коммутатора 5. Выходные шины б и 7 коммутатора 1 одключеныко Входу измерителя тока 8 че 1)ез блок ключей 9, управляюпий вход которого соединсн с. Выходом блока совпадения кодов 4.Устроиство работает следующим образом, Блок управлеия 1, ВоздейстВуя на регистры 2 и 3 фОрмируст на их выходах адресные коды, которые подаются на управляющие Входы коммутатора 5 и Входы блока совладения кодов 4, Коммутатор 5 подключает обе выхоцные пины б и 7 ко входным цепям, соответствующим адресным кодаи.В случае совпаления Оби адресных коммутатор 5 подключает выходные пины к разрыву входной цепи, соответствующей адресному коду, а блок совпадения кодов 4...

Номер патента: 542214

Опубликовано: 05.01.1977

Автор: Фридман

МПК: G07C 5/10

Метки: регистрации, средств, тоннокилометража, транспортных

...объекта.С потенпиометрического выхода фильтра 6, имеющего привод от датчика груза7, на один из входов узла этрабэтки 8поступает напряжение пэстэяннэгэ тэка,уровень которого, определяемый двумя параллельно контролируемыми параметрами(мгновенным значением скорости обслуживаемого объекта и величиной его гру- бр за) пропорционален произведению действующих в каждый момент времени значений указанных параметров транспортной единицы, т.е. Д.ЯЕ =ЮР=1 Р. (где Е - величина напряжения постоянного тока на одном из входов узла отработки 8, на входе, связанном с фипьтром 6,- скорость движущегося объекта. Р -перевэзимый груз, 5 - путь, С - время, К - кээффициент прэпэрциэнальнэсти.Еспи переменный сигнап на выходе эмиттерного...

Номер патента: 543004

Опубликовано: 15.01.1977

Автор: Гондарев

МПК: G07C 15/00

Метки: генератор, импульсных, потоков, случайных

...к свосмм Второму Входу, ко ВходуВСР 051 ПЕОСПЕОГО (15 ) -ПОЕЮСИИс 6 И КО ВХОду ГЕиии 7 задсржки. Выходы веронпостного(Е,Л)-ио,осинс 6 и линии 7 зЕдсРжки срез элементы И 8 - 1, 8 - 2, , 8 - -Л подклю.чсиы ко входам этсмс)гга Р 1,1 И 2,В основу описываемогоСиср) Еоре положено Выполнение операции суисриозиИш1Р 11 сЙ7-,законов распределеш)я 11),Е,(Е), получаемых врезультате композ)щии )( равномерно распреДЕЛЕННЫХ С)ЕУЧс)ЕЕИЫХ СШНаЛОВ. 1),)Е 5 РЕаЛийции Выражения (1) необходимо ироизьодитьс вероятностями , случайную выоорку и генерирование комиозиц)ш равномерно распределенных импульсов. ( Лучайиая Выборка осуществляется Вероятностным (1, А) -полюсником 6. Операция композиции равномерно распределенных случайных импульсов, поступающих с...

Номер патента: 543961

Опубликовано: 25.01.1977

Авторы: Боронин, Борщ, Добрянский, Староверов

МПК: G07C 1/14

Метки: информации, носитель, табельного, учета

...на рабочих местах,543961 Составитель Г, АнтоноваРедактор О, Стенина Техред М. Левицкая Корректор С, Шекмар 756/65 Тираж 735 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Рвушская набд, 4 4/5 4филиал ППП фПатентф, г. Ужгород, ул, Проектная,ны проушины для крепления, а с другой стфроны - продольные бортики и кронштейн, каторый соединен шарниром с информационной пластиной и снабжен закругленным выступом и вырезом, соосиым плоской пружине, с раВ- мерами, превышающими размер свободного конца пружины.На чертеже изображено предложенное устройство в положении для считывания инфофмации, общий вид.Оио содержит информационную профили-; рованиую пластину 1 с плоской пружиной 2, шарнир...

Номер патента: 543962

Опубликовано: 25.01.1977

Авторы: Леусенко, Морозевич, Ярмолик

МПК: G07C 15/00

Метки: генератор, псевдослучайных«, чисел

...соединены со счетными входами щ 10 старших разрядов триггеров, а единичныевыходы триггеров ( тт - 1 тт) старших разрядров соединены со счетными входами триггеров (у - ги ) младших разрядов соответственно.5 На чертеже приведена структурная электрическая схема генератора.Генератор содержит и триггеров 1 сосчетным входомпричем единичные выходытриггеров М младших разрядов соединены 20 со счетными входами пт старших разрядовтриггеров, а единичные выходы (и - е )старших разрядов триггеров соединены соЬчетными входами ( и - иу.) младших разрядов триггеров соответственно, Входы 2 и3 являются тактовыми входами генератора,Заказ 756/65 Тираж 735 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий...

Номер патента: 543963

Опубликовано: 25.01.1977

Авторы: Гарнакерьян, Глушан, Сосунов

МПК: G07C 15/00

Метки: генератор, двоичной, последовательности, случайной

...программирования, управляющий вход которого через блок задержки соединен с выходом генератора, входы - с выходами коммутатора, а выходы через шифратор - со входами счетчика, выход которого является выходом генератора, а вход счетчика соединен с выходом элемента И, первый вход которого через триггер совди. нен с выходом датчика пуассоновского по-Для увеличения точности разложения заданного закона распределения необходимоувеличивать число членов ряда (1), т.е.необходимо увеличивать емкость счетчика6 и соответственно шифратора 7, блока 8и преобразователя 10. Заданную точностьна практике удается достичь при числе членов разложения порядка 10+20, т,е, при4 - 5 разрядах счетчика. При таких емкос-тях набирать заданную программу...

Номер патента: 543964

Опубликовано: 25.01.1977

Авторы: Баканович, Костюк, Мельник, Орлов, Шмерко

МПК: G07C 15/00

Метки: генератор, потоков, случайных, событий, управляемый

...при а, = 1 - через-ыеэлементы 4 И, либо при о, = О не проходят. Импульсы, прошедшие через соответствующие элементы 4 И, поступают черезэлемент 5 ИЛИ на счетный вход счетчикаимпульсов. Таким образом, при выборек -го адреса блока 8 памяти на первой группе разрядных выходов этого блока устанавливаются сигналы Р,формирующие входной пуассоновский поток счетчика 6 импульсов с интенсивностьюй=с,.=л"К г р.,а,е 104При этом, по существу, элементы 4 Иреализуют операцию умножения вероятностей(Э на коэффициенты Оа элемент 5ИЗЫДИ осуществляет суммирование произведвний о а) Коэффициенты а, образуютГ 1 й;двоичный код требуемого значения интенсивности Я, входного потока счетчика 6 имКпульсов, Набор таких кодов, хранящийся вблоке 8 памяти, и...

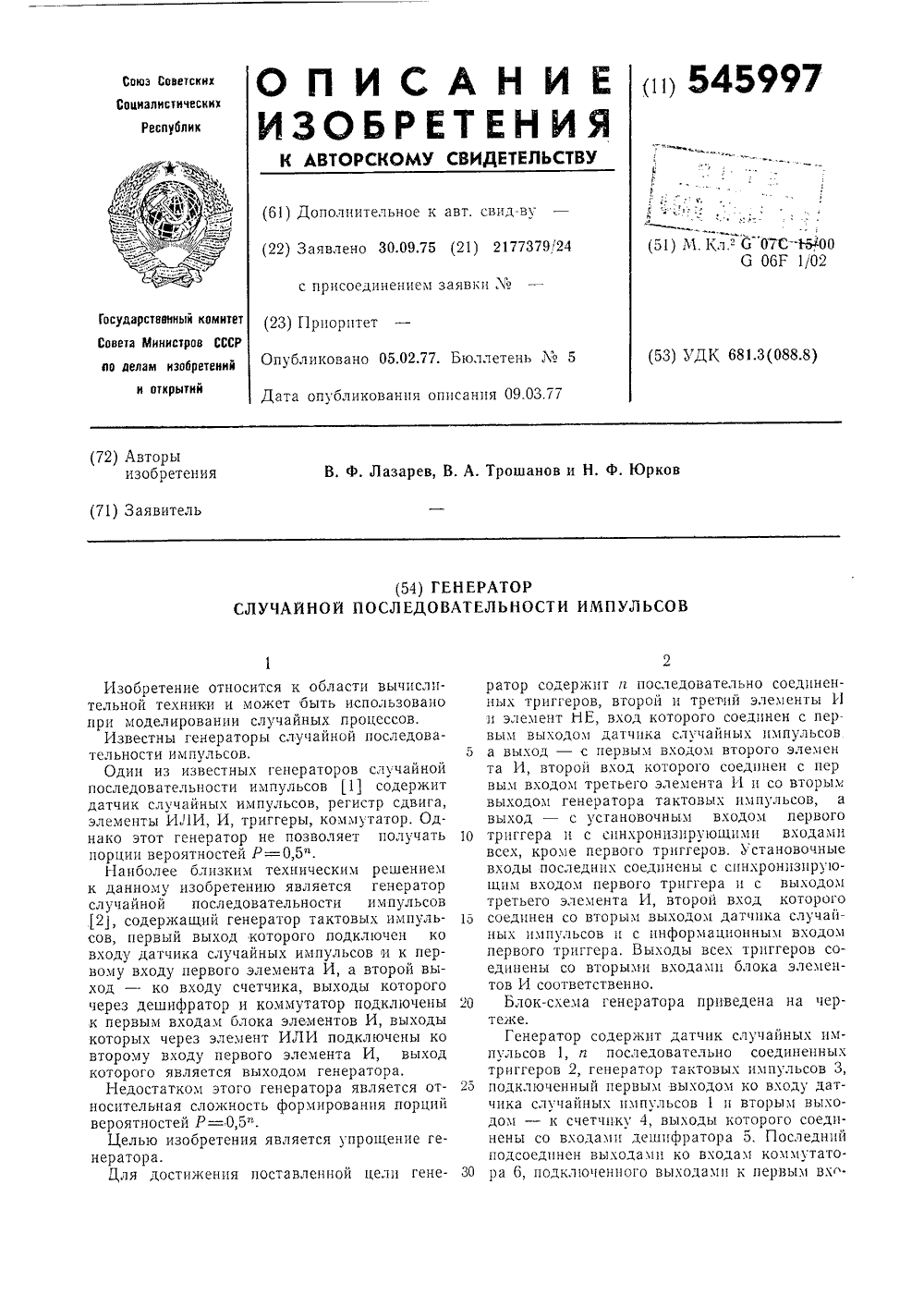

Номер патента: 545997

Опубликовано: 05.02.1977

Авторы: Лазарев, Трошанов, Юрков

МПК: G07C 15/00

Метки: генератор, импульсов, последовательности, случайной

...1, подключен ко входу синхронизации первого триггера и ко входам установки остальных триггеров, а выход другого - ко входу установки первого триггера и ко входам синхронизации остальных триггеров. Выходы триггеров 2 подключены ко вторым входам блока элементов И 7. Выход элемента ИЛИ 8 соединен с одним входом элемента 11, второй вход которого подключен к первому выходу генератора 3, и является выходом устройства.Тактовыми импульсами с первого выхода генератора 3 производится опрос датчика случайных чисел 1, на выходе которого с вероятностью 0,5 появляется импульс, поступающий на информационный вход первого триггера 2, на первый вход одного из элементов И 9 и через элемент НЕ 10 на первый вход другого элемента И 9. Запись единицы в...

Номер патента: 547799

Опубликовано: 25.02.1977

Авторы: Борошок, Климанов, Судник, Терехов, Трусов

МПК: G07C 5/00, G08B 23/00

Метки: машиной, уборочной

...11 выдержки времени (например,одновибраторы) с датчиками 12 контроляузлов машины, контроля отказов рабочих ор 4ганов и узлов 13 контроля бункера. Элементы 11 выдержки времени предотвращаютреакцию устройства управления (останов илиизменение скорости движения машины, изменения режима работы рабочих органов) наслучайные кратковременные входные возмущения, имеющие место в реальных условиях.Сигналы с датчиков 12 с выдержкой по времени поступают на входы звукового 14 ивизуального 15 индикаторов.Сигнал с входного датчика 16 загрузкибункера через элемент 11 выдержки времени поступает на один вход схемы запрета17 и будет проходить на ее выход, усиливаться усилителем 18 и подаваться на исполнительный механизм привода бункера 19только при...

Номер патента: 548831

Опубликовано: 28.02.1977

Авторы: Соколов, Токарев

МПК: G04G 1/00, G07C 1/28

Метки: часы, шахматные, электронные

...с последующими индикаторами проигрыша 13, 15. Выходы счетчиков полного времени 4 и 6 заведены на блок обмена 11. Выход счет. чика ходов подключен к обоим комбпнацион 5488313ным блокам. Входы блока управления 16 соединены с переключателем комбинационными блоками и с клавиатурой 8. Выход этого блока подключен к датчику секундных интервалов и к блоку обмена. 11 оследнпи имеет связи с блоком памяти 14, с клавиатурой и со счетчиками полного времени.И процессе шахматной игры партнеры после каждого сделанного хода пользуются переключателем 2, При этом выход датчика 1 секундных отметок попеременно подключается к счетчикам полного времени 4 и 6, которые суммируют времена на отдельные ходы и выдают его на индикаторы 7 и 9, От переключателя также...

Номер патента: 549822

Опубликовано: 05.03.1977

Авторы: Антонова, Жиряков, Морозов, Покидаев

МПК: G07C 9/00

Метки: контрольнопропускным, пунктом

...формирователь импульса восстановления 26 и через элемент ИЛИ 52 осуществляет сброс триггеров блока контроля 6 и элементов блокировки 7, 8. В результате узел выдержки времени 48 прекращает отсчет времени, табло 33 гаснет, и вновь загорается табло предъявите пропуск 31,После этого возможна проверка следующего пропуска, вставленного в один из блоков ввода информации.При выходе с предприятия необходимо вставить пропуск в блок ввода информации 2, содержащий чувствительный элемент 53. При этом аналогично срабатывает блок разрешения считывания информации 5, который вырабатывает сигнал разрешения считывания информации на головку считывания 44 и сигнал запрета на блок разрешения считывания информации 4, Как и при входе считанная с пропуска...

Номер патента: 552628

Опубликовано: 30.03.1977

Автор: Коорт

МПК: G07C 15/00

Метки: датчик, марковской, последовательности, случайных, чисел

...образом.Генератор 2 формирует нормально распределенные случайные числа с нулевым средним значением и единичной дисперсией.Возводимое в квадрат случайное число образуется как сумма некоторой части независимого нормального случайного числа от генератора 2 и некоторой части предыдущего случайного числа с выхода сумматора 5. Это обеспечивает свойство марковости вырабатываемой последовательности случайных чисел, сохраняя в то же время свойства одномерной плотности вероятности случайных чисел в вырабатываемой последовательности. Степень корреляционной связи между соседними случайными числами в последовательности определяется отношением двух уровней датчика 10. Для того, чтобы изменение степени корреляционной связи не влияло на масштаб...

Номер патента: 552629

Опубликовано: 30.03.1977

Авторы: Гаркуша, Герасимов

МПК: G07C 15/00

Метки: датчик, случайных, чисел

...вход которого потупают случайные импульсы пуассоновского потока с выхода генератора 8, таким образом, что хотя бы один импульс появляется в течение времени, равного периоду следования импульсов генератора 2, с вероятностью, равной обратной величине числа разрядов регистра 1. Как только на нулевой вход триггера 7 поступает случайный сигнал, элемент И 4 закрывается, а элемент И 5 открывается. Код в регистре 1 сдвигается, а код в счетчике б сохраняется до тех пор, пока импульс с выхода делителя 3 частоты, пройдя элемент И 5, не выдаст его в выходной канал через группу элементов И 9 ь 9 ъ 9. При этом выходной импульс элемента ИЛИ 10 устанавливает счетчик 6 в нуль. К этому времени импульс с выхода элемента И 5 уже переводит в единичное...

Номер патента: 555417

Опубликовано: 25.04.1977

Авторы: Краев, Машкович, Минаков

МПК: G07C 9/00

Метки: автоматический, контрольно-пропускной, пункт

...аварийного отключения и выходы 12,13,14 блока аварийногоотключения. Электрическое питание исполнительного устройства 1 осуществляется через коммутатор 4 на. пряжения питания. Блок 2 закрывания дверей и блок 3 открывания дверей соединены с исполни 4 б тельным устрой:твом 1 и с блоком управления 5.Переключатели б .и 7 соединены с блоком.8 аварийного отключения, Вход 9 блока 8 аварийного отктючения соединен с размыкающими контактом переключателя 6 рабочего режима. Вход 10 блока 50 аварийного отключения соединен с размыкающим3контактом переключателя 7 аварийного режима.Вход 11 блока аварийного отключения соединен с посттедовательно соединенными замыкающими контактами переключателя 6 рабочего режима и М переключателя 7 аварийного...
