G06F 3/05 — ввод цифровых данных с использованием выборки аналоговых величин в регулярные интервалы времени

Номер патента: 1305695

Опубликовано: 23.04.1987

Автор: Фомин

МПК: G06F 13/00, G06F 3/05

Метки: ввода, информации

...цикле, не достигнув значения П , начнет уменьшаться, то при достижении уровня 1 Р сраба гыовает амплитудный дискриминатор 15 начального уровня и на его выходе появится низкий потенциал. Благодаря 55 где д=0,1,2 ш - текущий номер цикла кванто 15 20 25 30 35 наличию элемента НЕ 18 второй триггер 21 вернется в исходное состояние и на его инверсном выходе появится высокий потенциал, который поступает на второй вход генератора 22ступенчатого напряжения. Уровеньпотенциала на его выходе понизитсяна величину П=П -Е и станет равнымболее низкому уровню квантования. Дальнейшее снижение входного напряжения приведет к появлению очередного импульса на выходе триггера 21 и снижению уровня напряжения на выходе генератора 22 ступенчатого напряжения...

Номер патента: 1310796

Опубликовано: 15.05.1987

Автор: Хлоповских

МПК: G06F 3/05

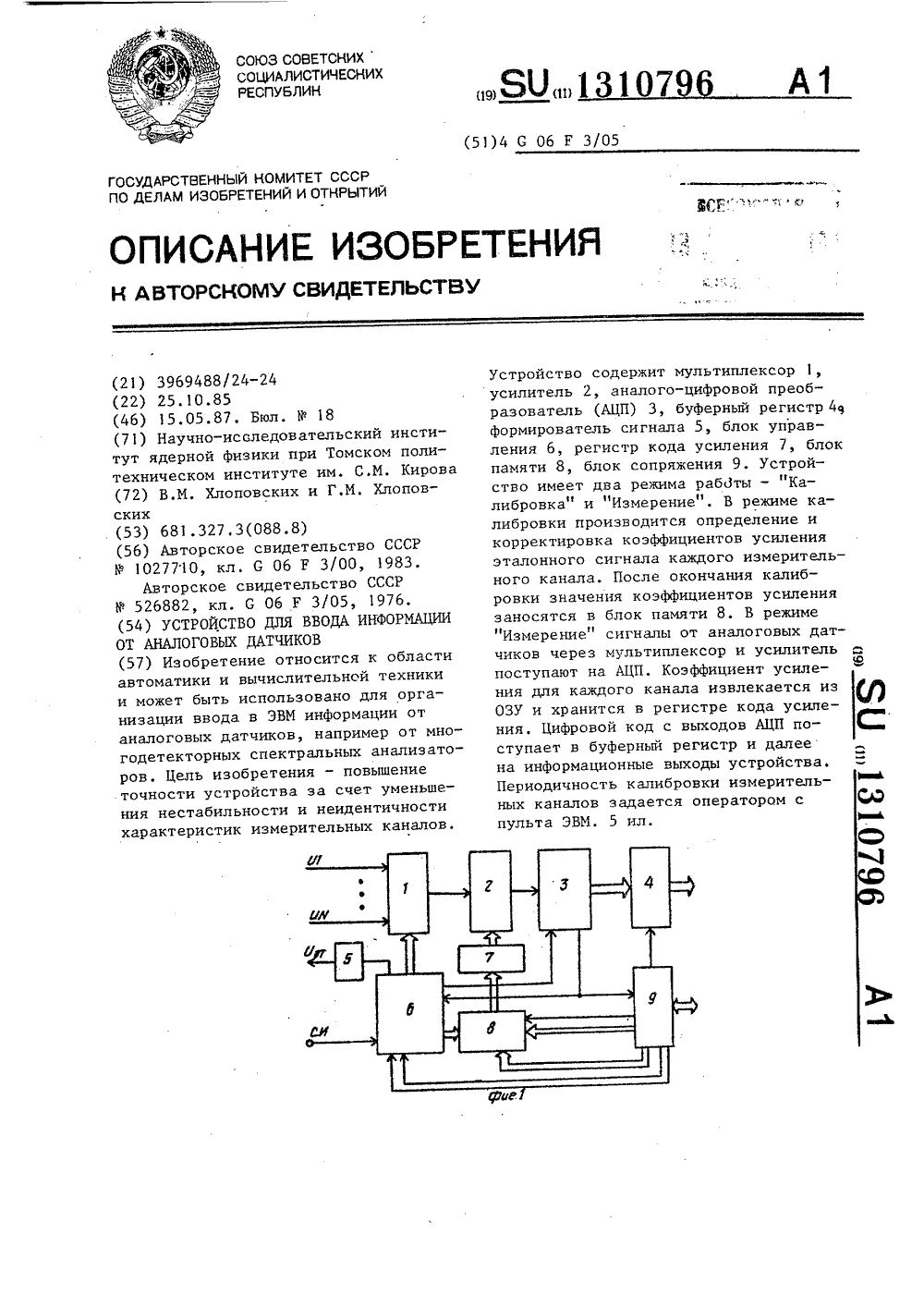

Метки: аналоговых, ввода, датчиков, информации

...и записывает в него "1". Этим в ОЗУ 8 задаетсятакой режим адресации, при которомадрес ОЗУ 8 принимает из блока 9, ане из блока 6. Затем, обращаясь к регистру 26 адреса и регистру данных 27,центральный процессор заносит в ОЗУ 8коды для соответствующего режима работы. В триггер 28 записывается "0",что соответствует адресации ОЗУ 8 отблока 6. После этого центральный процессор, обращаясь к триггеру 29, переводит устройство или в режим "Калибровка" (если в ОЗУ 8 заносилисьодинаковые коды), или в режим "Измерение" (если в ОЗУ 8 заносились результаты калибровки),После окончания калибровки ЭВМблок 9 подает в блок 6 управлениясигнал режима Измерение". Этот сигнал устанавливает триггер 10 режимав ".0". Сигнал "Запуск эталона"...

Номер патента: 1314331

Опубликовано: 30.05.1987

Авторы: Козачук, Плюснин, Руденко, Тимоха

МПК: G06F 3/05

Метки: ввода, датчиков, двухпозиционных, информации

...Устройство переходит к дальнейшему опросу датчиков.Датчики, исходя из степени важности (частота. переключений), объединяются в Р групп. Весовые коэффициенты счетчика 3 от 0 до (К) опк ределяют количество датчиков =2 в каждой группе Р;,и посредством которых опрашиваются датчики внутри групп Р. Сигналы, поступающие из 1-разрядного шифратора 13 на старшие адресные входы коммутатора, определяют номер соответствующей опрашиваемой группы датчиков Р т.е, максимальное количество групп датчиков определяется разрядностью шифратора 13 и равное+Р = 2 . Данные, приведенные в таблице, отражают содержимое шифратора.Для опроса групп датчиков с частотой. убываюшей по геометрической1314331 4пы с К по Р, и опрос каждого датчика ведется через опрос группы....

Номер патента: 1322251

Опубликовано: 07.07.1987

Автор: Мамедов

МПК: G06F 3/05

Метки: ввода, информации

...блок 13 элем цто 3 И, обеспечивдя вновь занесе -цие кода из регистра 2 в счет)гик 7импуьгов, д также опрокидывает нсдицичцое сстояцие триггер 11. аыхг,с В,х 1) устройства при этомцянляетсц сигнал метки временид сигнал с другого выхода триггера 11через элемецт ИЛИ 9 открывает регис.тр 3 и код с регистра 3 поступает3 Г Е ГЧИК Я ЦГЛПУЛЬСОВ,Сигнал с. выхода триггера 11 открывает элемент И б и импульсы по цепигенератор 1 импульсов, элемент И 6начинают поступать в счетчик. В случае своевременной реакции вычислигельцого комплекса на метку времеци" д вход (Вх 2) устройства постугает сигцал, возвращающий триггер 11в нулевое состояние, элемент И 6здкрындется и счет в счетчике 8 импульсов прекрдщается.ри Отсутствии своевременной реаки;...

Номер патента: 1325493

Опубликовано: 23.07.1987

Автор: Захаров

МПК: G06F 13/00, G06F 3/05

Метки: ввода, информации

...канала и затем "1" на вход запуска триггер 5 переходит в состоянии "1" с поступлением первого же импульса от компаратора 3. На вход коммутатора 6 поступает сигнал от соответствующего дифференциального преобразователя 1. Величина конденсатора 8 выбрана так, чтобы сигнал на нем при открытом коммутаторе 6 отслеживался с достаточной точностью. В момент времени, соответствующий максимуму напряжения генератора 2 и дифференциального преобразователя 1, компаратор 4 вырабатывает импульс, который сбрасывает в "О" триггер 5, выход коммутатора 6 переходит в высо коимпедансное состояние и на конденсаторе 8 запоминается амплитудное значение величины сигнала скоммутированного дифференциального преобразователя 1. Благодаря высокому входному...

Номер патента: 1335972

Опубликовано: 07.09.1987

Авторы: Апыхтин, Третьякова, Филатов

МПК: G06F 3/05

Метки: аналоговых, ввода, данных, многоканальное

...новых частичных сумм во вторых и третьих ячейкахОЗУ 2. При этом во вторые ячейки записывается результат, соответствующийзнаениям Хаара Н Н Нз, Н 4 а втретьи ячейки записывается результатсуммирования, учитывающий значенияфункций Н, Нт, Н , Н в нулевойточке. Таким образом в ячейках ОЗУ 2записались следующие частичные суммы:х с (О) х ц (О), х с (О),х, .р, (О).Далее блок управления подключаетпервый датчик на вход аналого-цифрового преобразователя и при образовании нового результата измерения производится суммирование кодов, хранящихся в ячейках ОЗУ 2, с новым измеренным значением пространственногосигнала х, с учетом значений базисныхфункций в первой точке: х, с,(0) ++ х,Чо(1) хо М 1(0) + хЧх ц (О) + хр, (1).В итоге к концу цикла...

Номер патента: 1357942

Опубликовано: 07.12.1987

Авторы: Королев, Наседкин, Николаев, Фарафонов

МПК: G06F 3/05

Метки: аналоговой, ввода, информации

...входамикоммутатора 2. второго блока 11 памяти,Условием перехода устройства в режим воспроизведения является наличиена входе блока 13 блока 5 управлениясигнала Х , соотвегствующего уровнюлогического "0":, Сигнал Х Формкрусется пультом 6 управления.В режиме воспроизведения устройство последовательо циклично (до выполнения условия Х) находитс.я в состояниях а а , а во время пребывания в которых соответственно формируются сигналы И, р , р 7. Сигнал м,(" Чтение" ) подается на управссяющкйвход цифроаналогового преобразователя12 и на первые входы элементсв И 8,Сигнал р,на входах элементов И 8 является стробирующии импульсом, Сигнал р - сигнал пуска в раосту цифроаналогового преобразователя 12,сигнал , - сигнал изменения состояния...

Номер патента: 1363177

Опубликовано: 30.12.1987

Авторы: Игнатьев, Кузьминых, Лукоянов, Панина, Шулюмова

МПК: G06F 3/05

Метки: быстропеременных, ввода, величин, вычислительную, газа, жидкости, измеряемых, машину, параметров, потоков, пульсирующих, электронную

...Это означает, что по одним и тем же линиям информация может как приниматься, так и передаваться относительно одного и того же блока. Таким образом, в соответствии с заранее записанной в блоке 25 памяти программой центральный процессор 15 обеспечивает адресное управление каналами коммутатора 7, запуск преобразователя 5 напряжения в код или осуществляет запуск преобразователя 6 частоты в код при совпадении в элементе И 29 короткого импульса от переднего фронта периода измеряемой частоты (27) с коротким импульсом тактового генератора преобразователя частоты в код (28), сопряжение счет чика 4 текущего времени, преобразователей 5 и 6 мультиплексор 8 с блоком 22.Длительность задержки элемента 26 должна быть не менее времени задержки...

Номер патента: 1363178

Опубликовано: 30.12.1987

Авторы: Любенко, Тарлажану

МПК: G06F 3/05

Метки: ввода, информации

...данных, который поступаетна вход элемента ИЛИ 3 и действуетаналогично сигналу с выхода одновибтора 34, только при этом сигнал свыхода одновибратора 5 устаналивает аналого-цифровой преобразователь в исходное состояние (режим"Гашение" ) с последующим его запуском. В зависимости от состояния входа11 задайия режима опроса устройстводля ввода информации может выполнить только один цикл опроса информационных входов или работать в режиме циклического опроса.Период времени выбора следующего информациенного входа совпадает с установкой аналого-цифрового преобразователя в исходное состояние, тем самым исключаются дополнительные задержки в работе устройства.363178 20 25 30 40 50 Таким образом, построение блока определения...

Номер патента: 1363261

Опубликовано: 30.12.1987

Автор: Бабушкин

МПК: G06F 19/00, G06F 3/05

Метки: аналогового, сигнала

...- алгоритм работы.Устройство содержит информационный вход 1, аналого-цифровой преобразователь (ЛЦП) 2, блок 3 сопряжения,ЭВМ 4 с динамической памятью, одновибратор 5,Устройство работает следующим образом.На информационный вход 1 поступает аналоговый сигнал. ЭВМ 4 по готовности блока 3 записывает преобразованный АЦП 2 сигнал в свою динамическую память. Так продолжается до импульса начала цикла регенерации динамической памяти, когда ЭВМ 4 занятамикропрограммой регенерации своейпамяти и не опрашивает блок 3. Этот 30импульс запускает одновибратор 5,постоянная времени которого большедлительности цикла регенерации. Поокончании цикла регенерации ЭВМ 4 записывает преобразованный АЦП 2 сигнал вместе с импульсом с одновибратора 5 через блок 3....

Номер патента: 1365072

Опубликовано: 07.01.1988

Авторы: Дубровский, Кафаров, Финякин

МПК: G06F 3/05

Метки: ввода, информации

...изменяющегося во времени уровня напряжения Ор постоянного тока, формируемого И-м аналоговым датчиком 1, подается на первые входы каждого из Я элементов сравнения, где сравнивается с подведенным к вторым вхо"дам напряжением Оот генератора 3линейно нарастающего напряжения,на его инверсном выходе, включается элемент световой индикации, информирующий с неисправности измерительного канала.Управление работой генератора 3 линейно нарастающего напряжения в момент пуска устройства осуществляется с прямого выхода КБ-триггера 7 сигналом лог, 0, который, пройдя через четвертый элемент И-НЕ 23 и третий элемент НЕ 24, воздействует на К-вход триггера 17, устанавливая тем самым генератор 3 в нулевое состояние, запуск которого осуществляется в момент...

Номер патента: 1374214

Опубликовано: 15.02.1988

Автор: Мураховский

МПК: G06F 3/02, G06F 3/05

Метки: ввода, информации

...1-й выход устройства. 14 2Наличие на 1-м выходе единичного .логического уровня в момент его появления на -м входе устройства однозначно воспринимается как признак вводимой информации, соответствующей возбужденному оператором коммутирующему элементу 3-/ матрицы 3.В процессе опроса матрицы 3 (на предмет наличия замкнутого коммутационного элемента) на информационные входы устройства поступает позиционный код адреса, осуществляющий опрос состояния функциональных датчиков 6-.В соответствии с выставленным адресом мультиплексор 1 осуществляет подключение к входу аналого-цифрового преобразователя 2 соответствующего функционального датчика 6.Степень усилия, приложенного оператором к функциональному датчику 6, преобразуется им в пропорционапьное...

Номер патента: 1377848

Опубликовано: 28.02.1988

Авторы: Загорский, Пугачев, Ярусов

МПК: G06F 3/05

Метки: аналоговой, ввода, информации

...преобразователь, формирователь импульсов опроса каналов, блок формирования заявок на опрос каналов, регистр, выход мультиплексора соединен с входом аналого-цифрового преобразователя, выходы которого соединены с информационными входами формирователя импульсов опроса, выходы которого являются информационными выходами устройства, выходы блока формирования заявок на опрос каналов соединены с входами установки регистра, о т л и ч а ю - щ е е с я тем, что, с целью повышения быстродействия эа счет уменьшения времени управления трактом коммутации, устройство содержит блок оперативной памяти, формирователь адреса канала и формирователь управляющих сигналов, выходы которого соединены с входами первой группы формирователя адреса канала,...

Номер патента: 1381476

Опубликовано: 15.03.1988

Авторы: Гелашвили, Зедгинидзе, Манукян, Масловский, Хананашвили

МПК: G06F 3/05

Метки: аналоговых, ввода, датчиков, информации

...очередной обрабатываемый канал. Преобразованная аналого-цифровым преобразовате лем 3 информация через коммутатор 6 записывается в блоке по адресу обрабатываемого канала. Далее содержимое счетчика 15 увеличивается на единицу импульсом с девятого выхода автомата2, Этот процесс повторяется до считывания из блока 5 сигнала прерывания, поступающего на управляющий выход 1 устройства и одинадцатый вход автомата 12.В третьем режиме работы происходит считывания информации из блока 5. Третий режим работы устройства поясняется временной диаграммой приведенной на фиг. 4. Счетчик 5 устанавливается в исходное состояние по выше описанной методике. Далее на девятый вход автомата 12 поступает серия импульсов, количество которых определяется...

Номер патента: 1383329

Опубликовано: 23.03.1988

Авторы: Жилейкина, Комар, Маневич, Уралов

МПК: G06F 3/05

Метки: ввода, информации

...управления излучателем 9. Электрический ток инжекции, преобразованный в адекватный поток оптических сигналов, по оптоволоконному кабелю 10 передается на вход фотоприемника 11, с помощью которого осуществляется преобразование оптической последовательности сигналов в электрическую последовательность импульсов. Полученная последовательность импульсов поступает на усилитель-формирователь 12, с помощью которого осуществляется усиление и восстановление необходимой формы импульсов.Сформированная последовательность импульсов поступает на вход преобразователя 13 форматов кодов, которым осуществляется преобразование импульсной последовательности в помехозащищенный код, преобразование его в последовательный код исходной информации, выделение...

Номер патента: 1383330

Опубликовано: 23.03.1988

Авторы: Горчаков, Игнатьев, Колесов, Щукин

МПК: G06F 3/05

Метки: ввода, информации

...импульса генератора 7 обратной той, которая осуществляет пересчет счетчика 3 или сдвинутым во времени импульсом генератора импульсов 7.Рабочий режим преобразования и ввода информации с выбранных каналов должен следовать за режимом начальной установки.Один цикл преобразований по всем выбранным каналам инициируется импульсом запуска, поступающим на вход установки триггера 8, и заканчивается после преобразования и выдачи информации с последнего выбранного канала возвращением схемы в исходное состояние.В каждом цикле преобразований поступающий импульс запуска обнуляет счетчик 10 и устанавливает в состояние 1 триггер 8, сигнал с выхода которого через элемент ИЛИ 15 запускает генератор 7 импульсов, начиная цикл преобразований с первого...

Номер патента: 1386986

Опубликовано: 07.04.1988

Авторы: Акимов, Вайнилович, Крюков, Ранчинский

МПК: G06F 3/05

Метки: ввода, информации

...в заданных грани 30 цах, многократный циклический опрос, Выбор режима определяется соотношением между кодами, загружаемыми в регистры 5 и 6и во второй счетчик 9.В адресном режиме производится одноаналого-цифровое преобразование по входу,7.3,- адресуемому регистром 5, содержимое которого в начале преобразования переписывается в счетчик 4, В этом режиме счетчик 9 загружается всеми единицами для задания только одного преобразования. Загрузка регистра 6 канала в этом режимене нужна,Во втором режиме (сканирование в заданных границах) число преобразований,загружаемое в счетчик 9, соответствуетразнице чисел в регистрах 6 и 5, В этом,- режиме производится однократное сканиро 4.)ванне по выбранной группе аналоговых входов. При...

Номер патента: 1403057

Опубликовано: 15.06.1988

Авторы: Гребиниченко, Черкашин

МПК: G06F 3/05

Метки: аналоговой, ввода, информации, многоканальное

...сигналов управления приемом и выдачей данных и узел 84 магистральных усилителей.Узел 83 образуют К 8-триггер 85, элемент НЕ 86, одиовибратор 87 и повторитель 88 напряжения. Г 1 ри поступлении сигнала Пуск АЦП одновибратор 87 формирует импульс, который поступает на К-входы регистра 82 и триггера 85.Госле окончания цикла кодирования ЛЦП 5 выдаст сигнал выдачи кода (ВК), который переключает триггер 85 в состоя. иие , и регистр 82 переключается в режим выдачи кода.Уровень 1 на выходе триггера 85 является признаком готовности (сигнал ГТ) для выдачи информационного кода в первый блок 12 памяти.Узел 84 содержит четыре шинных формирователя 89, каждый из которых обеспечивает передачу по четыре разряда слова данных, и один повторитель 90...

Номер патента: 1411727

Опубликовано: 23.07.1988

Авторы: Артеменко, Галкин, Даниляк, Минский

МПК: G06F 3/05

Метки: информации, предварительной

...интервала интерполяции поочередно поступ ют на вход делителя 9. Делитель опЛ,еляет значение ДС= вми нимальноред ого времени изменения состояния число- импульсного сигнала для каждого канала, которое переписывается в соответствующий регистр блока 10 регистров и счетчик времени блока 11.С момента запуска устройства каждый счетчик времени начинает отсчет заданного времени ДС, по истечении которого выдает сигнал конца счета, по которому соответствующий счетчик ЧИС блока 12 увеличивает текущее значение число-импульсного сигнала наЭтог же сигнал поступает на управляющий вход соответствующего регистра блока 10, разрешая перезапись значения д в соответствующий счетчик времени блока 11 для продолжения работы, При переполнении одного иэ...

Номер патента: 1413618

Опубликовано: 30.07.1988

Авторы: Лазаренко, Липень, Прокофьев, Торопкин

МПК: G06F 3/05

Метки: ввода, информации, многоканальное

...коммутатора 1 поступает на выходные шины 4 и 5 последнего, а соответствующая синфазная составляющая коммутируемого входного сигнала через аналоговый ключ 19 передается на вход буферного 1повторителя 15. По окончании интервала времени, определяемого длительностью переходных процессов на выходе коммутатора 1 при включении выбран ного канала и задаваемого элементом 41 задержки, выходной сигнал генератора 40 импульсов через элемент 45 гальванической развязки закрывает анаоговые ключи 33 и 34. Одновременнотот тактовый импульс через инвертор 42 и элемент 46 гальванической развязки открывает аналоговый ключ 32. В результате на выходе буферного повторителя 15 устанавливается потенциал, равный синфазной помехе подключенного датчика, усилители...

Номер патента: 1418726

Опубликовано: 23.08.1988

Автор: Строцкий

МПК: G06F 13/00, G06F 3/05

Метки: аналоговой, ввода, информации, многоканальное

...блока 19 памяти для возможной в дальнейшем записи адреса канала и результатов кодирования при опросе одного из последующих каналов устройства. Этим жесигналом через седьмой элемент ИЛИ 27осуществляется сброс третьего триггера 31, что приводит к переключению выхода генератора 18 импульсов с работы на второй распределитель 28 импульсов на работу на первый распределитель 32 импульсов. Кроме того, вновь разблокировывается шестой элемент И 35 и вновь меняется режим работы йервого блока 5 памяти. Сигналом с четвертого выхода первого распределителя 32 импульсов происходит увеличение содержимого первого счетчика 7, и далее схема переходит к работе по опросу следующего канала системы ввода аналоговых данных.Опрос каждого из каналов может...

Номер патента: 1425644

Опубликовано: 23.09.1988

Авторы: Журавский, Коровкина, Рубинович

МПК: G06F 3/05

Метки: аналоговой, ввода, информации

...аналого-цифрового преобразователя объединен с входом блока дифференцирования и являетс ся информационным входом устройства, выход блока диййеренциронания соединен с входом второго аналого-цифрового преобразователя, выходи которого соединены с управляющими входамн управляемого делителя частоты, выход которого соединен с суммирующим входом первого счетчика, выходы которого соединены с адресными входами блока оперативной памяти, о т л и ч а нщ е е с я тем, что, с цельн повышения надежности за счет синхронного накопления полезного сигнала, в устройство введены делитель частоты, сумматор, компаратор, триггер, элемент И, делитель частоты с переменвторое слагаемое иэ ячейки указанного адреса в блоке 9. При регистрациипервой реализации в...

Номер патента: 1425645

Опубликовано: 23.09.1988

Авторы: Науменко, Фараонова, Черепащук

МПК: G06F 3/05

Метки: аналоговой, ввода, информации

...в ЭВМ остальных разрядов выходного кода АЦП 1 адрес устройства не снимается, а на вход синхронизации последовательно поступают синхроимпульсы ЭВМ, количество которых равно количеству вводимых информационных слов, При этом код номеров нводимыХ слов, Образующийся в счетчике 11, управляет коммутатором1425645 2 и мультиплексором 13. К информационному выходу устройства подключаются соответствующие выходы АЦП 1, а синхроимпульс устройства формируетсянепосредственно ЭВМ,5Если запуск АЦП 1 произошел, но в процессе преобразования аналогового сигнала в коде АЦП возник сбой, тоАЦП 1 в своем разряде сбоя формирует 10"1", вводимую через элемент ИЛИ 4коммутатор 2 и группу элементов И 3 ЭВМ по сигналу конца преобразования АЦП в старшем разряде...

Номер патента: 1441377

Опубликовано: 30.11.1988

Авторы: Андреев, Леухин, Уставщиков

МПК: G06F 3/05

Метки: ввода, информации

...6 памяти в режимсчитывания и обеспечивает подключениек выходам второго и третьего коммутаторов 8 и 10 соответственно их первыхвходов, а высокий уровень сигнала спрямого выхода делителя 18 частотыразрешает работу второго генератора15 импульсон. Частота вырабатываемых 4 яим импульсов определяется величинойзадержек элементов схемы по выработкевеличин сигналов коррекции начальныхсмещений,Выработка адресов каналов и соответствующих им ячеек блока 6 памяти,а также запуск блока АЦП 5 осуществляются аналогично описанному для режима измерения смещений. Разница заключается в том, что на первый и третий входы сумматора 3 на всем протяжении режима съема измерительной информации поступают соответственносигналы, снимаемые с выхода второго 748 н...

Номер патента: 1441378

Опубликовано: 30.11.1988

Авторы: Акимов, Вайнилович, Крюков, Ранчинский

МПК: G06F 3/05

Метки: ввода, информации

...заданныхграницах число преобразований, загружаемое в счетчик 9, соответствуетразнице чисел в регистрах 6 и 5. Вэтом режиме производится последовательный опрос выбранной группы аналоговых входов 1. При достижениисчетчика 4 верхней границы операциязавершается, так как в этот же момент будет переполнение счетчика 9.В третьем режиме, циклическом, поодной команде иэ ЭВМ выполняется многократное сканирование по заданнойобласти входов 1, Этот режим в начале операции выполняется аналогичновторому режиму до опроса входа 1,соответствующего регистру 6. В этотмомент блок 7 сравнения формируетсигнал совпадения счетчика 4 с регистром 6. После завершения преобразования по этому каналу блок управления производит. через свой пятый1378 выход 23...

Номер патента: 1451675

Опубликовано: 15.01.1989

Авторы: Ерыгин, Рыбин, Сафоненко, Филипчук

МПК: G06F 3/05

Метки: ввода, информации

...АЦП 5. К входу АЦП 5 в этот момент подключен первый информационный вход, по145 б 50 синхроимпульсу с делителя 10 частоты начинается оцифровка информации. После того, как АЦП 5 завершит работу, преобразованная информация с выхода АЦП 5 поступает на выходы 18информации. Импульс с делителя 10 частоты попадает также на вход триггера 6, после чего на прямом выходе триггера 6 устанавливается сигнал выО сокого уровня ("1") и импульсы с генератора 9 импульсов снова могут проходить через первый элемент И 7, На инверсном выходе триггера 6 устанавливается сигнал низкого уровня ("0"), 15 вследствие чего на выходе первого из элементов И группы 15 также устанавливается "0", первый ключ 3 размыкается, отключая первую ячейку блока памяти 16 от...

Номер патента: 1453397

Опубликовано: 23.01.1989

Авторы: Апыхтин, Третьякова, Трушин, Фихман

МПК: G06F 3/05

Метки: аналоговых, буферная, ввода, данных, многоканальное, память

...устройства далее о"уществляется так же, как и в режиме измерения при записи с последовательной адресацией. До переполнения счет 1453397 1020 чика 49 (начало записи ранга) триг" гер 32 блока 7 управления блокирует сигнал Е 1 буферной. памяти 3, что соответствует сигналу отсутствия информации в данной зоне бУферной памяти. После переполнения счетчика 49 в буферную память 3 начинают записываться значения с номерами больше за. данного в ранжированном ряду. Сигнал "Конец поиска ранга" 27 (выход переполнения счетчика 5) действует аналогично сигналу "Конец цикла". К этому моменту в буферную память записан отрезок ранжированного ряда между двумя заданными ранговыми статистиками. Модификациями данного режима являются следующие.Измерение...

Номер патента: 1453398

Опубликовано: 23.01.1989

Авторы: Дубровский, Кафаров, Финякин

МПК: G06F 3/05

Метки: ввода, информации

...10. В процессе счета импульсов от генератора .6 счетчиком 10 содержимое последнего регулярно нарастает, благодаря чему ПАП.4 Формирует35 ступенчато нарастающее напряжениеП,на выходе операционного усилителя 5, а поступление 2 -го импульсаприводит к появлению нулей навсехвыходах первой группы счетчика 10,40 поэтому Б,скачком изменяется до нуля, и завершается очередной.цикл ввода аналоговой. информации.3 14533 Одновременно увеличивается на единицу информация на второй группе выходов двоичного счетчика 1 О, благодаря чему здесь и на выходах второго преобразователя 12 двоичного кода в двоб ично-десятичный формируется число указывающее количество. циклов ввода аналоговой информации к данному моменту времени.При поступлении (Р -1)-го...

Номер патента: 1462287

Опубликовано: 28.02.1989

Авторы: Жиляев, Иванов, Кладов, Яковлев

МПК: G06F 3/05

Метки: ввода, информации

...информа- . ция, записанная в регистры 1 О и 1старших разрядов кода входного сигнала) с вероятностью р1 удовлетворяют неравенству с 1, - д 71, что расценивается как сбой и приводит к появлению сигнала на четвертом выходе блока 11. В ином случае (1 Й 1 - д1) появляется сигнал на одном из первых трех выходах блока 11 и соответственно на одном из трех первых управляющих выходах устройства 20 - 22, По заднему фронту (1/О) сигнала КП происходит запись в соответствующий номеру входного сигнала регистр 10 1-старших разрядов кода АЦП 2 а по сигналу с четвертого выхода блока 11 - перезапуск АЦП 2.Аналогичная процедура происходит при сбое работы АЦП 2,Постоянные сбои приводят к переполнению счетчика 13 и появлениюсигнала на четвертом...

Номер патента: 1462288

Опубликовано: 28.02.1989

Авторы: Богданов, Зефиров, Кашин, Полетаев, Прохоров, Уверский, Фасхутдинов, Хамитов

МПК: G06F 3/05

Метки: аналоговой, ввода, информации

...на выходах регистров 4 сдвига и на выходе цифроаналогового преобразователя 8 (фиг. 2 Х) присутствует информация, задержанная на время Т =ТИэч (где Т - период следования импульсов с выхода генератора 2; Х - количество разрядов регистров 4 сдвига).В качестве блока 5 в предлагаемом устройстве использован блок ввода, причем вход КП является тактовым входом блока 5, Входы Д 1 АЦП - Д 8 АЦП являются информационными входами блока 5 регистров 4 сдвига, входы У 13, У 23, У 43, У 83, Х 13, Х 23, Х 43, Х 83, ВВ являются управляющими входами блока 5, выходы ВваТ, Вва 2, Вва 4, Вва 8, Ввб 1, Ввб 2, ВвбЗ, Ввб 4, СИП являются выходами блока 5.При появлении на входе компаратора 3 сигнала большой амплитуды его выходное состояние изменяется (фиг.29 и...
