Способ определения гистерезисной кривой в ферромагнитных материалах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 123620
Автор: Молотков
Текст

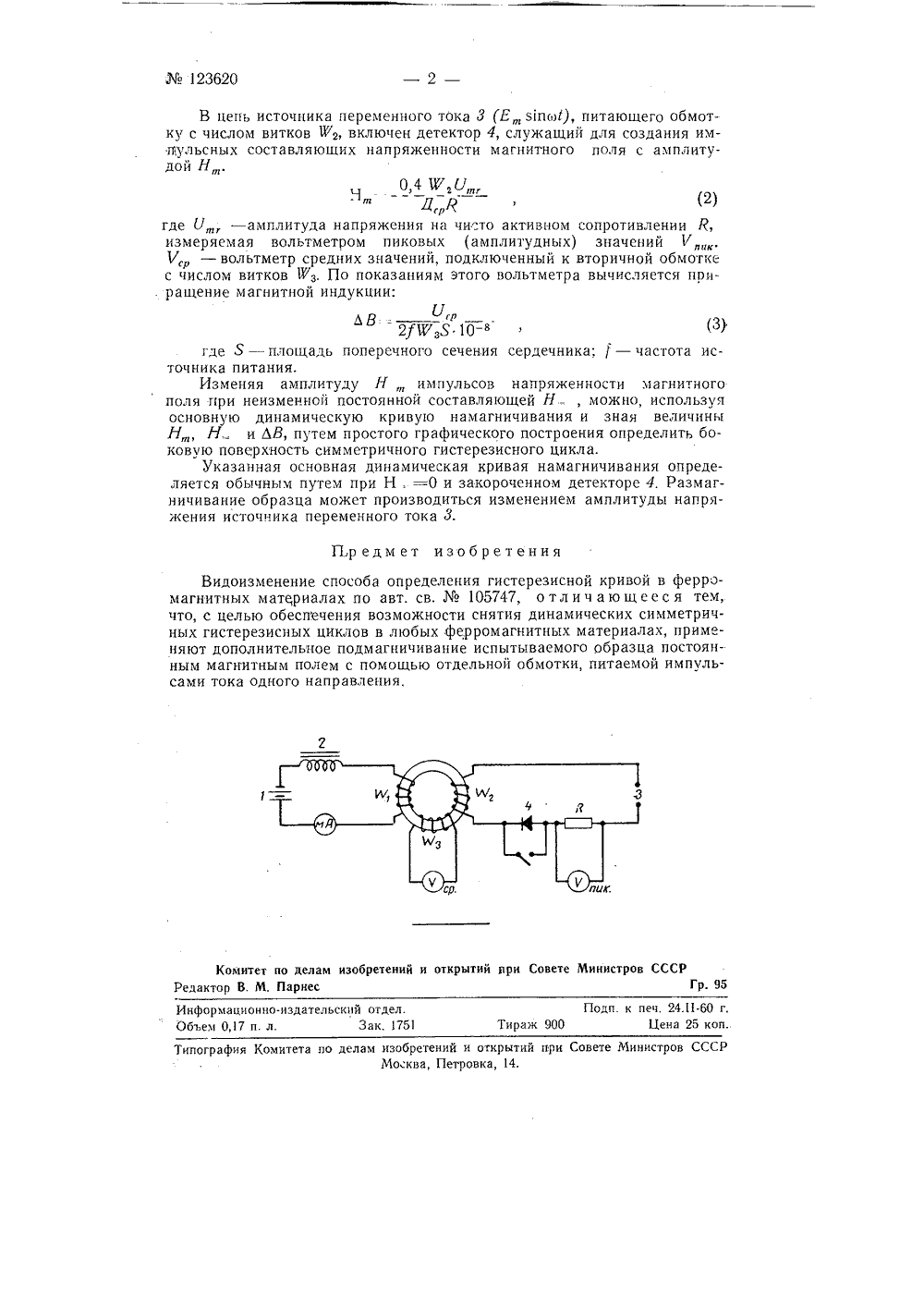

Класс 21 е, 3721 е, 12 М 123620 СССР ПИСАНИЕ ИЗОБРЕТЕНИЯ ИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬ Молотко СПОСОБ ОПРЕДЕЛЕНИЯ ГИ фЕРРОМАГНИТНЫЕРЕЗИСНОМАТЕР ИА КРИВО ЯХ М 597133/24 в Комитет по делам изобретений ири Совете Министров СССР 1958 аявлено 12 ап ткрыт убликовано в Бюллетене изобретений Ме 1959 г. сновное авт. св. Ма 105747 от 2 яя 1956 г. на нмя того же заявител Н. -де Л,р - средний диаметр тороидального сердечника.Дроссель 2 препятствует протеканию переменного токатоянного тока. и по В авт. св. Лг 0 105747 описан способ определения гистерезисной кривой в ферромагнитных материалах, заключающийся в том, что предварительно снимают основную кривую намагничивания обычными приемамз, .после чего на постоянную составляющую намагничивающего тока накладывают импульсы выпрямленного тока одного направления, замеряя пиковые и средние значения напряжений, а затем по результатам измерений строят кривую динамического гистерезисного цикла.Наложение на постоянную составляющую намагничивающего тока импульсов выпрямленного тока одного направления позволяет опреде.лить по этому способу только продольную петлю гистерезиса.Для обеспечения возможности снятия динамических симметричных гистерезисных циклов в любых ферромагнитных материалах, в предлагаемом способе применяют дополнительное подмагничивание испытываемого образца постоянным магнитным полем с помощью отдельной обмотки, питаемой импульсами тока одного направления,На чертеже представлена принципиальная схема устройства для осуществления предлагаемого способа снятия динамических симметричных гистерезисных циклов, Цифрой 1 обозначен источник постоянного тока (регулируемый), создающий ток 1 протекающий через обмотку с числом витков Ии Этот ток создает напряженность поля Н =-, представляющую собой постоянную составляющую напряженности магнитного поля при отсутствии налагаемых на нее импульсов,0,4 Ю,1,123620 В цепь источника переменного тока 3 (Е з 1 псоЦ, питающего обмотку с числом витков У 2, включен детектор 4, служащий для создания имп 1 ульсных составляющих напряженности магнитного поля с амплитудой Н . 04 ф 2 КлгН2 ля (2) ГдЕ (,1,л, - аМПЛИтуда НаПряжЕНИя На ЧИСТО аКтИВНОМ СОПрОтИВЛЕНИИ измеряемая вольтметром пиковых (амплитудных) значений Ьл 1,р - вольтметр средних значений, подключенный к вторичной обмоткс с числом витков Узз, По показаниям этого вольтметра вычисляется приращение магнитной индукции:,р21"%,Я 10- (З)где 5 - площадь поперечного сечения сердечника;- частота источника питания.Изменяя амплитуду Н импульсов напряженности магнитного поля г 1 ри неизменной постоянной составляющей Н, можно, используя основную динамическую кривую намагничивания и зная величины Н, Н. и ЛВ, путем простого графического построения определить боковую поверхность симметричного гистерезисного цикла.Указанная основная динамическая кривая намагничивания определяется обычным путем при Н, =0 и закороченном детекторе 4, Размагничивание образца может производиться изменением амплитуды напряжения источника переменного тока 3. Предмет изобретения Видоизменение способа определения гистерезисной кривой в ферромагнитных материалах по авт. св.105747, отличающееся тем, что, с целью обеспечения возможности снятия динамических симметричных гистерезисных циклов в любых ферромагнитных материалах, применяют дополнительное подмагничивание испытываемого образца постоянным магнитным полем с помощью отдельной обмотки, питаемой импульсами тока одного направления,Комитет по делам изобретений и открытий ври Совете Министров СССРедактор В. М, Парнес Г Информационно-издательский отдел Объем 0,17 п. л. Зак. 7 Подп. к печ. 24.11-60 г00 Цена 25 коп Ти Типография Комитета по делам изобретений и открытий при Совете МинистровМо ква, Петровка, 14.
СмотретьЗаявка
597133, 12.04.1958
Молотков В. И
МПК / Метки
МПК: G01R 33/14
Метки: гистерезисной, кривой, материалах, ферромагнитных
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/2-123620-sposob-opredeleniya-gisterezisnojj-krivojj-v-ferromagnitnykh-materialakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения гистерезисной кривой в ферромагнитных материалах</a>
