Устройство для автоматической разбраков ферритовых кольцевых сердечников с прямоугольной петлей гистерезиса„„. „, _

Номер патента: 168345

Авторы: Бобров, Графов, Панов, Самуэль

ZIP архив

Текст

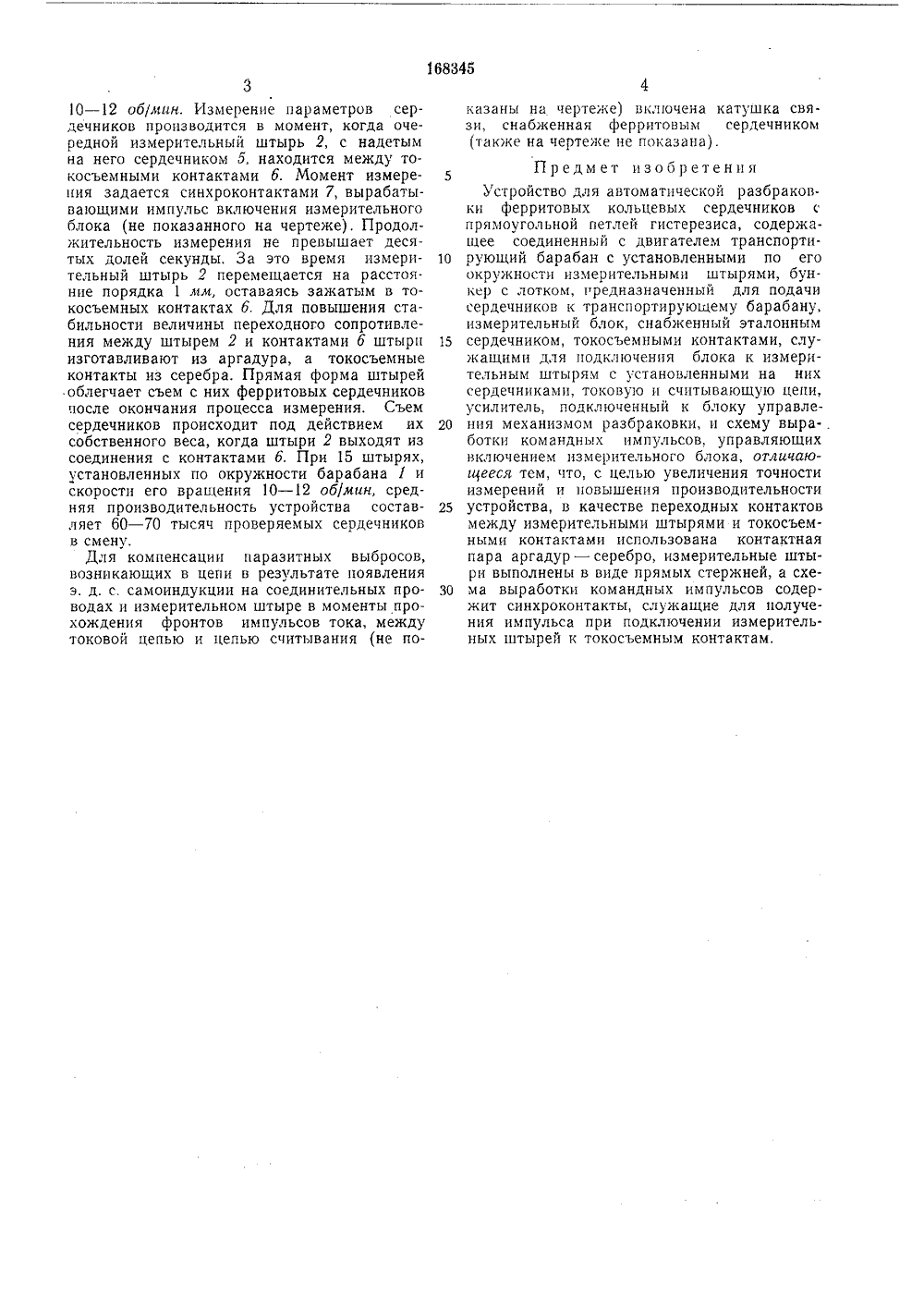

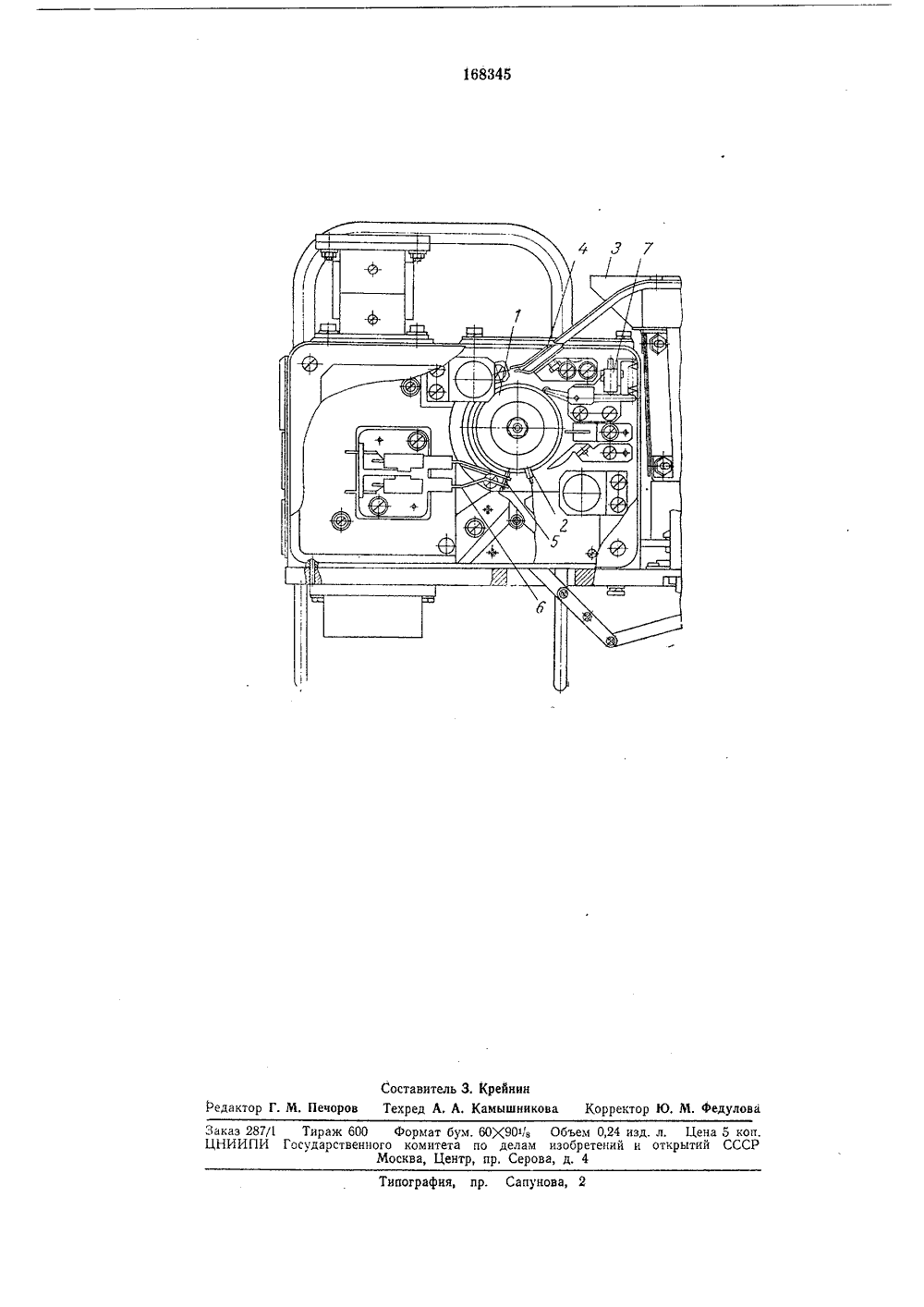

ОПИСАН ИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 21.Ч 111.1963 (.% 853459/26-9) 1 а 4, 71 исоединением заявкиГосударственныйомитет ло деламизобретенийи открытий СССР ПриоритетОпубликовано 18 Л.96 МП 60 К 621.317,7(088.8 юллетеньДата опубликования описания 12,111.1965 тор ПРЯ ГОЛЬНОЙ ПЕТЛЕЙ ГИСТЕРЕЗИСА Подписная группа89 Известны устройства для разбраковки ферритовых кольцевых сердечников по их параметрам. Они содержат соединенный с двигателем транспортирующий барабан с радиально расположенными по его окружности измерительными штырями, вибробункер с лотком, служащий для подачи сердечников к транспортирующему барабану, измерительный блок, снабженный эталонным сердечником, токосъемными контактами. Токосъемные контакты предназначены для подключения блока к измерительным штырям, на которые надеты сердечники. Устройство имеет токовую и считывающую цепи, усилитель, подключенный к блоку управления механизмом разбраковки сердечников на группы, и управляющую включением измерительного блока схему выработки командных импульсов. Транспортирующий барабан поворачивается скачкообразно на определенный угол, после чего барабан останавливается и производится измерение параметров сердечника. Скачкообразное вращение барабана требует использования сложной кинематической связи его с приводным двигателем и ограничивает возможность увеличения скорости вращения барабана.Переходные контакты между измерительными штырями и токосъемными контактами при малых усилиях нажатия создают паразитные шумы и выбросы, что снижает точ.ность измерения. Повысить усилие нажатия обычно не удается, так как применяемые в известных устройствах изогнутые измеритель ные штыри обладают малой механическойпрочностью,Предлагается для разбраковки ферритовых кольцевых сердечников с прямоугольной петлей гистерезиса увеличения точности из мерений и повышения производительностиустройства достичь использованием в качестве переходных контактов пары аргадур серебро, выполнением измерительных штырей в виде прямых стержней с непрерывной по дачей их в измерительные контакты и применением для выработки командных импульсов синхроконтактов, управляющих включением измерительного блока при подключении токосъемных контактов к измерительным 20 штырям с надетыми на них исследуемымисердечниками.Конструкция устройства изображена начертеже.Транспортирующий барабан 1 снабжен 25 установленными по его окружности измерительными штырями 2, на которые надеваются поступающие из вибробункера 3 по наклонному лотку 4 ферритовые кольцевые сердечники о, Движение транспортирующего ба рабана происходит непрерывно со скоростью31 О - 12 об(мггн. Измерение параметров сердечников производится в момент, когда очередной измерительный штырь 2, с надетым на него сердечником 5, находится между токосъемными контактами б. Момент измерения задается синхроконтактами 7, вырабатывающими импульс включения измерительного блока (не показанного на чертеже). Продолжительность измерения не превышает десятых долей секунды. За это время измерительный штырь 2 перемегцается на расстояние порядка 1 мм, оставаясь зажатым в токосъемных контактах б, Для повышения стабильности величины переходного сопротивления между штырем 2 и контактами б штыри изготавливают из аргадура, а токосъемные контакты из серебра. Прямая форма штырей облегчает съем с них ферритовых сердечников после окончания процесса измерения. Съем сердечников происходит под действием их собственного веса, когда штыри 2 выходят из соединения с контактами б. При 15 штырях, установленных по окружности барабана 1 и скорости его вращения 10 - 12 об/мин, средняя производительность устройства составляет 60 - 70 тысяч проверяемых сердечников в смену,Для компенсации паразитных выбросов, возникающих в цепи в результате появления э. д. с. самоиндукции на соединительных проводах и измерительном штыре в моменты прохождения фронтов импульсов тока, между токовой цепью и цепью считывания (не по 168345 казаны на чертеже) включена катушка связи, снабженная ферритовым сердечником (также на чертеже не показана),Предмет изобретенияУстройство для автоматической разбраков.ки ферритовых кольцевых сердечников с прямоугольной петлей гистерезиса, содержащее соединенный с двигателем транспорти рующий барабан с установленными по егоокружности измерительными штырями, бункер с лотком, предназначенный для подачи сердечников к транспортирующему барабану, измерительный блок, снабженный эталонным 15 сердечником, токосъемными контактами, служащими для подключения блока к измерительным штырям с установленными на них сердечниками, токовую и считывающую цепи, усилитель, подключенный к блоку управле ния механизмом разбраковки, и схему выра-.ботки командных импульсов, управляющих включением измерительного блока, отличаюггееся тем, что, с целью увеличения точности измерений и повышения производительности 25 устройства, в качестве переходных контактовмежду измерительными штырями и токосъемными контактами использована контактная пара аргадур - серебро, измерительные штыри выполнены в виде прямых стержней, а схе ма выработки командных импульсов содержит синхроконтакты, служащие для получения импульса при подключении измерительных штырей к токосъемным контактам,Составитель 3, Крейнинактор Г. М. Печоров Техред А, А, Камышникова Корректор Ю, М. федуловаЗаказ 2871 Тираж 600 Формат бум. 60 Х 907 в Объем 0,24 изд. л. Цена 5 коп.ЦНИИПИ Государственного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4ипографня, пр, Сапунова, 2
