G01R 33/14 — определения и(или) построения гистерезисных кривых

Номер патента: 1264119

Опубликовано: 15.10.1986

Авторы: Ефименко, Иванова, Селезнев

МПК: G01R 33/14

Метки: гистерезиса, динамических, петель, ферромагнитных

...к текущему формирующемусяксигналу Б (т:) генерируемых сигналов косинусоидальных и синусоидаль 1 ь 1 х составляющих очередной гармоники,з акончится тогда, когда добавление составляющей очередной гармоники не вызывает такого изменения погрешностикомпенсации, определяемой действующимзначением П сигнала разности Б (Т),Ркоторое превышает погрешность ее измерения - 7По окончании процесса компенсации получают сформированный сигналпервой составляющей компенсирующегокнапряжения Б (Т) (фиг. 9).:Компенсация сигнала второй составляющей компенсируемого напряжения11 Н(г.) сигналом одноименной составляющей компенсирующего напряженияк11,производят одновременно с описанной (п.п. 1-17) компенсацией сигнала первой составляющей компенсируемого...

Номер патента: 1282029

Опубликовано: 07.01.1987

Авторы: Архангельский, Глаголев, Панов, Червинский

МПК: G01R 33/14

Метки: гистериограф, магнитооптический

...интенсивности потоков, выходящих из днухлучевого анализатора 8, отличаются на величину, пропорциональную сумме углов поворота плоскости поляризации н образце 4 и ком-. пенсаторе 7. Линза 9 Фокусирует оба потока на первом Фотоприемнике 11, причем, пройдя через вращающийся анализатор 10, потоки модулируются по синусоидальному закону с частотой, равной удвоенной частоте вращения анализатора 10. Так как плоскости поляризации потоков расположены под углом 90 одна к другой, то их модуляция осуществляется в противофазе,Суммарный поток, падающий на Фотоприемник 11, преобразуется в электрический сигнал, гармоника которого, имеющая частоту, равную частоте модуляции, усиливается узкополосным усилителем 12. Выделяемое сигналу, Формируемому...

Номер патента: 1288639

Опубликовано: 07.02.1987

Авторы: Воробьев, Прохоренков

МПК: G01R 33/14

Метки: феррометр

...1 через блок6 питания соединен с входом блокасинхронизации, состоящим из блока13 управления, соединенного с блоком14 кодовых сигналов.Феррометр работает следующим образом.От блока 1 намагничивающего токачерез блок 2 резисторов проходит переменный ток на намагничивающую об 88639 2мотку 4, обеспечивающий перемагничивание контролируемых магнитопроводов 3-1, 3-23-п до требуемой напря женности поля. С нагруэочного резистора 2-1 и параллельно включенного регулируемого резистора 2-2, с выхода которого падение напряжения,пропорциональное напряженности магнитного поля и являющееся общим для Ю всех подключенных магнитопроводов3-1, 3-2. З-и, поступает на вход блока 7 опорных смещений, где разветвляется на две и более ветви, в каждой иэ которых...

Номер патента: 1302225

Опубликовано: 07.04.1987

Авторы: Архангельский, Глаголев, Колтик, Панов, Червинский

МПК: G01R 33/12, G01R 33/14

Метки: гистериограф, магнитооптический

...(прошедших) от образца 4 импульсов изменяется на угол, пропорциональный мгновенной намагниченности образца И (фиг. 2 в) в момент действия импульсов излучения. Следовательно, для импульсов, фазы котоорых сдвинуты на 180 , изменения азимута равны по величине и противоположны по знаку.(2) 45 Далее импульсы излучения проходяткомпенсатор 7, который изменяет ихазимут поляризации на угол, пропорциональный протекающему через его обмотку току, анализатор 8, которыйпреобразует изменения азимута поляризации в изменения интенсивности, ипреобразуются фотоприемником 9 вэлектрический сигнал Б (фиг, 2 г).Узкополосный усилитель 10 выделяетиз этого сигнала гармонику 11,,цетектор 11 детектирует. Выходноенапряжение синхронного детектора 11усиливается...

Номер патента: 1320782

Опубликовано: 30.06.1987

Авторы: Арушанов, Сапранков

МПК: G01R 33/07, G01R 33/14

Метки: гистериограф

...фильтров 10, к входамрегистрирующего прибора 11. Опорные55 входы фазочувствительных детекторов9 соединены с выходом генератора 12опорных однополярных импульсов удвоенной частоты, синхронизируемого ге3 1320нератором питания датчиков. Для минимизации непосредственного влияниянамагничивающего поля на датчик 6 индукции в испытуемом образце используется элемент 13 компенсации этоговлияния,Устройство работает следующим образом.При подключении катушки 3 узла 1намагничивания к генератору 4 пере Оменного тока создается периодическоеперемагничивающее образец магнитноеполе. Для измерения напряженностинамагничивающего образец поля используют датчик 5 Холла. Датчик Холла 6 15используют для измерения индукциив испытательном образце. Этот...

Номер патента: 1359762

Опубликовано: 15.12.1987

Авторы: Арушанов, Брянский, Перхуров, Сапранков, Трыков

МПК: G01R 33/06, G01R 33/14

Метки: гистериограф

...трактах измерения индукции в испытываемом образце и напряженности намагничивающего поля находятся фазочувствительные детекторы 11 и 15, на опорные входы которых подаются сигналы, синхронные с импульсами соответствующих генераторов, то рассмотрение работы данных трактов можно проводить на основании только холловских ЭДС, возникающих за счет взаимодействия управляющего тока датчиков Холла в виде биполяр 5 13597ных импульсов и соответствующих времени формирования этих импульсовмгновенных значений индукции в образце и напряженности намагничивающегополя. Поскольку частота следованиябиполярных импульсов управляющеготока датчиков Холла не равна частотенамагничивающего поля, а отличаетсяот таковой на малую величину, то выходные напряжения...

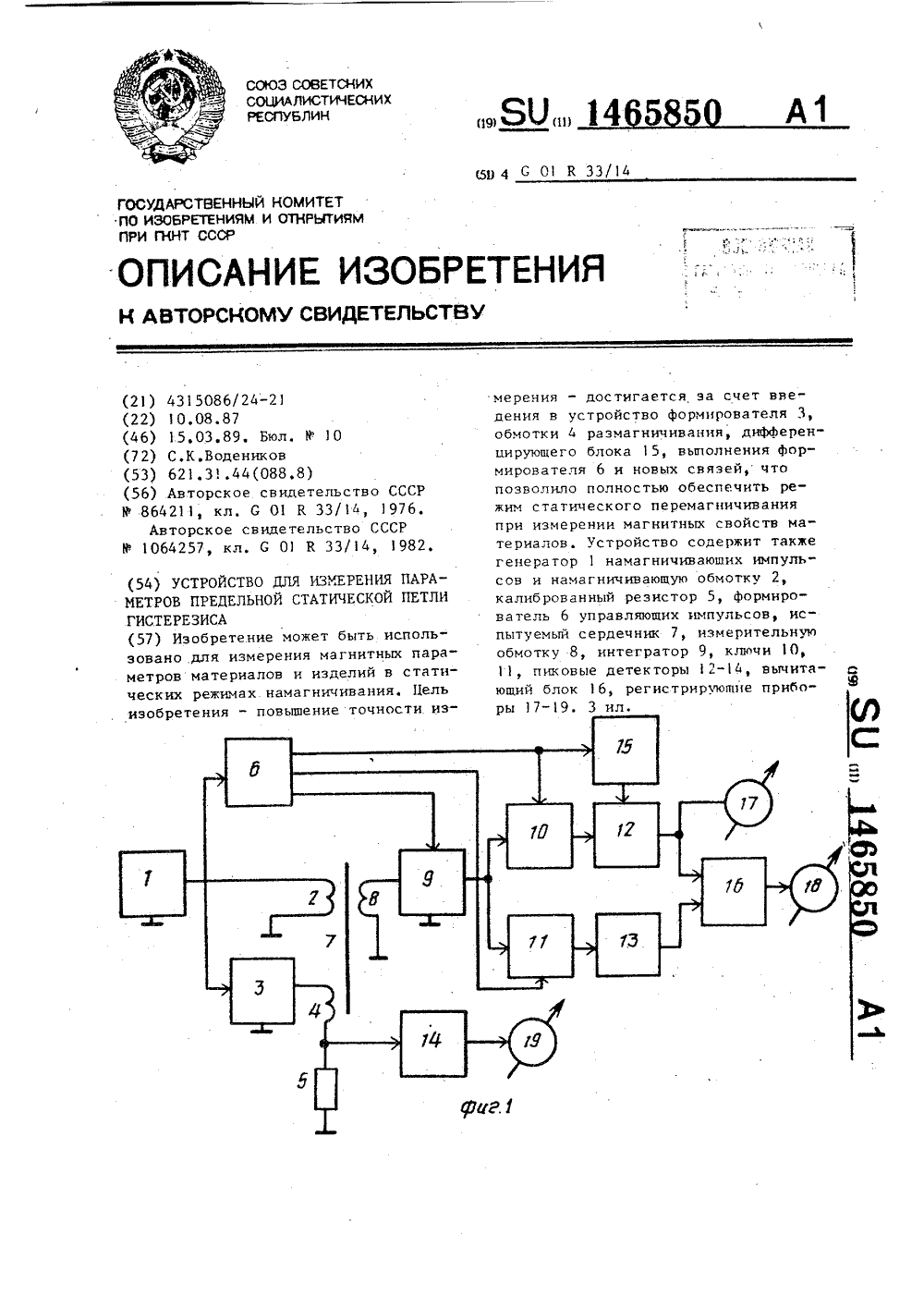

Номер патента: 1465850

Опубликовано: 15.03.1989

Автор: Водеников

МПК: G01R 33/14

Метки: гистерезиса, параметров, петли, предельной, статической

...(фиг. 2) и в обмотке 8 наводится импульс ЭДС Е отрицательной полярности (фиг, Зж), Аналогично в интервалах времени й,и С 4,при постоянных значениях поля соответственно -Н и +Н, индукция переходит из состояния 111 в состояние 17 и иэ состояния 17 в первоначальное состояние 1 (фиг, 2), при этом наводятся соответственно ЭДС Е и Е. Далее процесс периодически повторяется, причем индукция сердечника 7 изменяется по предельной петле гистерезиса, а изменение магнитного состояния происходит при постоянном значении магнитного поля, т.е, при обеспечении условий статического перемагничивания, При этом каждый цикл полного перемагничивания разбивается на четыре одинаковых интервала временив конце каждого из которых на управляющий вход интегратора 9...

Номер патента: 1478176

Опубликовано: 07.05.1989

Авторы: Зверев, Катык, Пилипенко, Старников

МПК: G01R 33/14

Метки: исследования, ферромагнитных

...точки А до точки С (фиг.2)т.е. величине+Вг + 1 сТ/2 + Вогде В - остаточная индукция (координата точки С)Т - период перемагничивания.При дальнейшем перемагничивании,т.е. при измерении намагничивающегополя от 0 до значения (-Н ) и снова20 до О, состояние образца будет изменяться по траектории С-Д-Е. В точке Е нуль-орган 14 выдаст сигнал на блок 22 распределителя импульсов, который пропустит его на второй вы 5 ход. По этому сигналу срабатывает второе ЗУ 1 О, которое измерит и запомнит уровень напряжения, пропорциональный величине -В+ 1 сТ + В10 Напряжения с первого ЗУ 9 и второго 10 складываются с масштабным коэффициентом 0,5 в СУ 8. При дальнейшем росте поля до (+Н ). и снижении его до О, магнитное состояние образца будет изменяться по...

Номер патента: 1497596

Опубликовано: 30.07.1989

Авторы: Аронов, Добровольский, Иванова, Селезнев, Филей

МПК: G01R 33/14

Метки: гистерезиса, динамических, петель, ферромагнитных

...от требуемой частоты перемагничивания.меньше погрешности ее измерения, или 5 О когда будет проведено уравновешивание по всему задаваемому максимальному числу и гармоник.12. Компенсацию сигнала Ь сигналом П (й) производят одновременно с,к 55Иописанной (пп. 1-10) компенсацией сигнала 1 В сигналом П (с). АС 2 (и-раэрядный двоичный суммируюций счетчик с возможностью предустановки) предназначен для задания адреса на все ОЗУ. С каждым приходом имимпульса с выхода УГ 1 адресный счетчик увеличивает свое состояние на 1 (адрес изменяется на 1), т,е. работа-., ет в режиме суммирования, С целью принудительной установки адреса при записи информации в ОЗУ иэ ЭВМ счет чик работает в режиме записи параллельно го кода о т ЭВМ.ОЗУ 3 - 5, предназначены...

Номер патента: 1585769

Опубликовано: 15.08.1990

Авторы: Архипов, Грибков, Зубов, Кринчик, Лысков

МПК: G01R 33/14

Метки: гистерезисных, кривых, ферромагнетиков

...компонента интенсивности с частотой изменения угла падения света на образец. Регистрируют зависимость величины этой компоненты от внешнего магнитного поля.. Устройство, реализующее предложенный способ, работает следующим образом. 30Генератор 2 вырабатывает ток, медленно изменяющийся, например, по синусоидальному закону, который в блоке .1 намагничивания, например в катушках Гельмгольца, преобразуется в магнитное поле, перемагничивающее образец 8. С выхода преобразователя 3, например резистора, на Х-вход двухкоординатно-. го резистора 4 поступает электрический сигнал, пропорциональный напряженности магнитного поля. Световой. пучок от источника 5 неполяризован.ного света разделяется полупрозрачным зеркалом 9 на два пучка, которые...

Номер патента: 1638685

Опубликовано: 30.03.1991

Авторы: Кокорин, Новиков

МПК: G01R 33/14

Метки: магнитных, образцов, статических, ферромагнитных, характеристик

...обеспечивает изменениемагнитного поля Н в Ферромагнитномобразце б (фиг.2), Тогда на зависи-.мости магнитного поля Н от времени 2 Оможно выделить области со скоростями его изменения +Ни +Нэ, причемН(Е 1 з(. Изменению поля со ско -ростью в определенные интервалы времени, эквивалентному циклическому 25перемагничиванию с той же скоростью,соответствует гистезисный цикл д нафиг.З. Изменению поля со скоростьюН соответствует магнитная характеристика е на Фиг.З, Поэтому, если ЗОне учитывать переходных процессовпри изменении скорости потока, кривой а на фиг.2 будет соответствоватьмагнитная характеристика г на Фиг.З.Указанная характеристика регистри- З 5руется в ЭВМ 1 посредством съема информации с первичных преобразователейскорости потока 9...
