G01P 13/00 — Индикация или запись наличия или отсутствия движения; индикация или запись или направления движения

Номер патента: 353201

Опубликовано: 01.01.1972

Автор: Ямпольский

МПК: G01P 13/00, G01P 3/44, G01P 3/487 ...

Метки: величины, вращения, направления, объекта, скорости

...нагрузка 1 б, напривтер ма гнцтоэлектрическцй указатель.Управление работой фазочувствительцоговыпрямителя 13 осуществлено сигналом фазыВ тахогенератора 1,При одном направлении вращения, например по часовой стрелке, чередование фаз цапряжений тахогенератора 1 - А В С,Следовательно, тиристор 11, находящийсяв отстающей (по отношению к фазе В) фазе,управляется сигналом опережающей фазы иоткрыт в течение полупериода.иВ то же время тиристор 10, находящийсяв опережающей фазе А, управляется сигналом отстающей фазы В и открыт в течениене более (з полупериода.При открытни управляемого выпрямителя 1511 обмотка 6 включается встречно обмотке 7и ее намагничцвающая сила превосходит намагничивающую силу обмотки 7, Вследствиеэтого,...

Номер патента: 353254

Опубликовано: 01.01.1972

Авторы: Коваленчик, Юрченко

МПК: G01P 13/00, H03M 1/24

Метки: есг, союзнаяnatehthg-llkhliitrkaflьиблио-ткл

...к истокцику литания.Такое выПолнетие позволило,повысит. точ- НОСТЬ И НадвжиоетЬ ПрЕОсбраЗОВатЕЛя.На чертеже приведена,принципиальная схема,преобразователя перемещении,Онс содсржит ннуктивпь 1 й датчик 1, Якорь 22, нрСОбраэуЮПГй ЭЛСМСцт 3, сВКЛЮЧСННЫй ВМЕ- сте с конденсатором 1 в схему последователь- НОГО РСЗОПацса С ТРИГГСРНЫМ Эф(РЕКТОХ, РСЛС с), являонесся пороговым элементом, и трацс форматор 6. Прсооразующпй элемент 5 выполнен на ссрд(чнпкс ( с прямоугольной петлей Гистсс 1(.зиса. Нс 1 ссздсс 111:к нс)хотс 1 П)1 001 Отка 8 11:ОПО,Н:ГТСГГЬНа 5) ООМОТКс 9. ООХОтис в 1 ли н 11( Г 1 рхен 10 с 1 апряжснпс 1 СГ 1 ез О;Онтакт 1 1)слс а. РсзнТО 1 11 вкл 10 ссн послс:ОВс 1 Т,ПИО 05 МОТКОП 9.Г 11):1 нсч(нГсн;и с 1)дсГГкс,с прсооразм 10-...

Номер патента: 353255

Опубликовано: 01.01.1972

Авторы: Бражников, Иванов, Мищенко, Моргунов, Ткачев, Хван

МПК: G01P 13/00, H03M 1/24

Метки: датчик, енаяt, зяиотска, положенияагигно-1х

...выполнена в виде цилиндрического стержця с лиском, свободно расположенным псрпсцликул яйцо оси стержц 51.11 а фиг. 1;показа 1 воспр 101 хаОццш элсмсцт предложенного латчика; ца фиг. 2 принцплальпая схесча датчика.Воапри 111 маюип 1 й элемецт датчика выполцец ца транзисторе 1. Колебательная система представляет собой цилицдрический стержець 2 с диском и отражатель 8, соэдающий напряпленное злучеиис колеоаций через вырез в экряцс .1, закрытый рялюпрозрячцыч .чятсЕтцалох 5, Дат)ик состоит из ацтогецсряОЕз б и рс,сивого усигптс;51 /. Релсицы 11;силитсль выполнен по схеме грехкаскадцого усилитсля с положительной обратной связью. В первое каскаде усилителя используется полевоц транзистор, что позволяет упростить согласова 1 е выхола воспр 1...

Номер патента: 356565

Опубликовано: 01.01.1972

Авторы: Волосников, Петров

МПК: F15C 3/02, G01P 13/00

Метки: выключатель, концевой, пневматический

...рычага 20 на ролик 2,В исходном положении канал 22 через пазы 9 и проточку 11 соединен с каналом 25.Обегающий рычаг 18 удерживается пружиной17 в положении, образующем угол с линиейА - А (фиг. 2), проходящей через ось крепления пружины 14 в корпусе 1, оси поворотарычага 18 и двуплечего рычага 15.Ролик 14 обегающего рычага 18 прижат кпрофилированной поверхности двуплечего рычага 15, обеспечивая при этом толкателю 18 верхнее положение. Входной клапан 2 отжат от своего седла, а дренажный клапан 3 прижат к своему седлу в корпусе 1 пружиной 4 и дополнительно давлением рабочей среды.При возникновении внешнего воздействия рычаг 20 поворачивает вал, а вместе с ним и обегающий рычаг 13, преодолевая сопротивление пружины 17. Перейдя линию А - А...

Номер патента: 357526

Опубликовано: 01.01.1972

Авторы: Дзержинский, Конструкторского, Юрченко

МПК: G01P 13/00

Метки: механизмов, органов, положений, рабочих

...соединен с контролируемым рабочим органом, а обмотка соединена последовательно с дросселем и подключена через выпрямитель и стабилитрон к исполнительному реле.Предлагаемое устройство отличается тем, что в нем сердечник дросселя выполнен в виде кольцевого магнитопровода из термобиметаллических пластин. Это позволяет упростить устройство и повысить его надежность.На фиг, 1 приведена принципиальная схема предлагаемого устройства; на фиг. 2 показана конструкция дросселя с сердечником из термобиметаллических пластин.Устройство содержит индуктивный датчик 1, выполненный в виде якоря 2 и обмотки 3, дроссель 4, выпрямитель б, стабилитрон б и исполнительное реле 7.Дроссель 4 состоит из обмотки 8 и сердечника 9 с зазором 10, выполненного из...

Номер патента: 358713

Опубликовано: 01.01.1972

Авторы: Абрамцев, Антонов, Зубашевский

МПК: G01B 7/30, G01P 13/00

Метки: датчик, положения, трансформаторный

...на С-образных сердечниках 2, которые установлены на основании 3 датчика по дуге 4 полуокружцости в радиальных ее плоскостях. Датчик содержит также установленный на валу 5 ротор б, на котором закреплены две индикаторные С-образные обмотки 7 и 8, а также диоды 9 и 10 и измерительный прибор 11.С-образные сердечники с обмотками возбуждения могут быть установлены двумя рядами с двух сторон основания по одной дуге полуокружности в одних и тех же ее радиальных плоскостях, а ротор может быть выполнен из двух частей 12 и 13, ца каждой из которых358713 иг. 1 Аиг. Л иГ. 2 закреплена одна из индикаторных обмоток 7 и 8.Работает датчик следующим образом.На обмотки возбуждения подается переменное напряжение У. В среднем положении ротора э,д.с, на...

Номер патента: 359518

Опубликовано: 01.01.1972

Авторы: Кривошеее, Москаленко, Утепкалиев, Чаплыгин

МПК: F15C 3/04, G01D 5/46, G01P 13/00 ...

Метки: 359518

...отличается тем, что в стенке паза со стороны второго сопла выполнен атмосферный канал в виде горизонтальной проточки, ось которой перпендикулярна оси сопла, 25Выполнение устройства согласно изобретению позволяет исключить остаточное давление на выходе за счет введения дополнительного атмосферного канала, обеспечивающего стравливание этого давления при любых за зорах между пазом и деталью. Конструкция предлпечного выключателяже.Он содержйт корпус 1, первое 2 и второе 3 сопла, паз 4, дроссель 5, выходной канал б, атмосферный канал 7.Работа предложенного устройства основана на соударении струй и осуществляется следующим образом.При подаче давления в сопла (каналы питания) 2 и 3 и при отсутствии перемещающейся детали 8 в пазу 4 в...

Номер патента: 392543

Опубликовано: 01.01.1973

МПК: G01P 13/00, H03M 1/24

Метки: код, перемещения, фотоэлектрический

...лва фотодцода, распо,олпу сторону непрозрачного дисразом, что при вращсниеи дсклосветителя попадает поочередно10 фотодпод, л лрн полуосвещеннощепном состояццен одного фотополностью затемнен, триггер па)совпелснця, связанная одним Вхдоем первого триггера Шмидта, а1 б Лом -- с выходом триггера памяткоторого СВ 51 зает с ВыхОЯОм ВторШмидта, л второй вход триггеразлц с выходом схемы совпадения.Ня чертеже показана схема пр20 теля.Схема содержит фотодио3 и 4 Шмидта, триггер 5совпадения.Преобразователь ра ае раззок,При вращении диска луч света от осветителя попадает на фотодоеод 1. Фотодиод срабатывает, а триггер 3 Шмидта формирует сигнал по ам 1 плитуде и длительности. Сигнал с выхода триггера Шхтцдте) устанавлтвлет трцг392543...

Номер патента: 395779

Опубликовано: 01.01.1973

Автор: Золотухин

МПК: G01P 13/00, G01P 3/484, G01P 3/487 ...

Метки: filjnnotjha, всесоюзна, пател110-тхничш

...так, что 30 второи по ходу магнита герион замыкается тогда, когда первый еще замкнут, ключи 3, 4, реле 5 с контактами б, 7, 8, реле 9 с контактами 10, 11, 12, диоды 13 - 20 и спусковую схему, выполненную на реле 21 с контактами 22, 23, реле 24 с контактами 25, 2 б и диодах 27, 28.Устройство работает следующим образом, В исходном состоянии все элементы обесточены, герконы разомкнуты, сигнала на выходе нст,При вращении обьекта, например по часовой стрелке, последовательно, замыкаются магнитом сначала геркон 1, а затем 2. При замыкании геркона 1 через открытый смещением ключ 3 и диод 15 включается реле 5, замыкающее свои контакты б, 7 и 8, и через диод 13 запирается ключ 4. После замьгкания второго геркона 2 через диод 14 ключ 3...

Номер патента: 395880

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01P 13/00, H03M 1/30

Метки: импульсов, код, преобразователя, угол, формирователь

...зубцового диска 1, механически связан ного с контролируемым валом, чувствительных элементов 2 и 8, сдвинутых друг относительно друга на четверть шагового интервала - зубцового диска, триггеров 4, 5, логических 10 схем И б - 9 и ппверторов 10, 11.При повороте зубцового диска на угол а последовательно чередуются следующие такты работы устройства; а - наличие сигнала только чувствительного элемента 2; 6 в наличие 15 сигналов обоих чувствительных элементов;в - наличие сигнала только чувствительного элемента 3; г - отсутствие сигналов обоих чувствительных элементов.В такте а появляется сигнал на выходе схе мы И б и триггер 4 устанавливается в единичное состояние. В такте б появляется сигнал на выходе схемы И 8 и триггер б также...

Номер патента: 399785

Опубликовано: 01.01.1973

Автор: Василевский

МПК: G01P 13/00

Метки: вращения, направления, электродвигателя

...спцфазную настройку сель- синов от цротивофазцой. Для наблюдения за направленцем вращения ротора элсктродвига геля - фазового детектора 6, определяющимнаправленце вращения проверяемого электродвигателя 2, ца его вертикальной осц установлен плоский диск 9 с концентрично изображенной стрелкой, направленной в сторону 30 вращения диска цо часовой стрелке, 399785Сельсин-приемник подключается на клеммы статора проверяемого электродвигателя 2 с помощью специальных контактных наконечников 10, допускающих подключение и отключение устройства под напряжением до и после проверки направления вращения контролируемого объекта,Работа указателя направления вращения сводится к следующему.Напряжение, наводимое вращающимся магнитным полем рассеяния...

Номер патента: 402049

Опубликовано: 01.01.1973

МПК: G01P 13/00, H03M 1/24

Метки: 402049

...5 и 6, соединенные с контактами; триггер ца тиристорах 7 и 8 с дополнительными ключами управления 9 и 10, подключенными к выкод,:м тиристоров 3 и 4. Аноды тиристоров ц базы транзисторных кл 1 очс 11 подкл 1 очены 1 ерез диоды 11 - 16 к контактам 1 и 2. В искодном положении сксма обесточена,так как контакты 1 и 2 разомкнуты. Прц вращении ротора под действием поля магнита 15 замыкается контакт 1, и плюс источника питания через открытый ключ 5 соединяется с управляющим электродом тиристора 3, в результате чего тиристор открывается. Ключи 69 при этом закрыты. При дальнейшем враении ротора замыкается контакт 2, а контакт 1 остается некоторое время замкнутым; при этом запираются ключи 5 и 10. После размыкания контакта 1 открываются ключи...

Номер патента: 404015

Опубликовано: 01.01.1973

Автор: Михалевский

МПК: G01P 13/00

Метки: машин, релейными, тахометрических, элементами

...датчиком 3 осуществляется со сдвигом во времени и тот же управляющий элемент датчика 3 обеспечивает выдачу трех разных значений напряжения в течение сравнимых интервалов времени в разной последовательности. Для одного направления вращения апряженпе змсяетс 5 От лкспмалыОГО 1 ерсз ромехкуточное к минимальному значению и т. д., а для другого - наоборот (от минимального через промежуточное к максимальному значению).Пусть в начальный момент времени на релейные элементы 1 и 2 подается напряжение У меньше напряжения отпускания, релейные элементы 1 и 2 при котором находятся в состоянии 0. Затем при 1=1, на релейный элемент 1, а при 1=1,. на релейный элемент 2 подается напряжение, превышающее напряжение срабатывания (У,рм.). Релейный...

Номер патента: 409264

Опубликовано: 01.01.1973

Авторы: Коваленчик, Юрченко

МПК: G01B 7/02, G01P 13/00, H03M 1/24 ...

Метки: перемещение-код

...относительно датчика якоря 2, трансформатора 3 с первичной обмоткой 4 ц вторичной э, преобразующего элемента 6, постоянного магнита Т, конденсатора Я, сопротивления 9 и порогового элемента 10. Постоянчый магнит имеет возможность перемещаться относительно преобразующего элемента. Преобразующий элемеп 1 выполсчец ца серде пптке с прямоугольной петлей намагничивания,Различное положение постояпштго магнита относительно сердечника преобразующего элемента изменяет степень его цодмагцпчивания, т. е. момент,насыщения, и, следовательно, точку срабатывания устройства црц перемегцениц якоря ферромагнитного дат гика.Устройство работает следующим образом.Резонансная цепочка, состоящая цз коеоденсатора п преобразующего элемента, подключена и обмотке...

Номер патента: 362789

Опубликовано: 01.01.1973

Авторы: Жолобов, Коваленчик, Леонтьев

МПК: G01P 13/00

Метки: бесконтактный, датчик, механизмов, органа, положений, рабочего

...через обмотку 2 может быть выбран близким 20 к току срабатывания магнитоуправляемогоконтакта 1.При подходе постоянного магнита 3 к положению срабатывания магнитоуправляемого контакта поток его, суммируясь с потоком об мотки 2, вызывает замыкание магнитоуправлямого контакта. Основное реле 4 срабатывает и через нормально замкнутый 9 и нормально разомкнутый б контакты самоблокируется, контакты 5 и 7 реле 4 переключаются, ЗО и по обмотке 2 начинает протекать ток, поле362789 Предмет изобретения Составитель В. РыгалинТехред А. Камышникова Коррректор О. Тюрина Редактор Т. Иванова Заказ 274117 Изд.48 Тираж 404 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, К, Раушская наб., д 45 Типография, пр....

Номер патента: 363922

Опубликовано: 01.01.1973

Авторы: Авторы, Крюков, Куликов, Орел, Перфильев, Чист

МПК: G01P 13/00

Метки: вращения, двигателя, индикации, направления, шагового

...аноддиода, подключенного к эмиттеру транзистора,оказывается под потенциалом, близким к величине отрицательного напряжения, а катоддиода, подключенного к коллектору транзис 30 тора, - под потенциалом, близким и вели инне3положительного напр 51 жения. Общая точка диодов находится под потенциалом, близким к величине напряжения, равного полусумме положительного и отрицательного напряжения источников +Еи - Е(величины нагрузочных сопротивлений примерно одинаковы).В описанном положении при отсутствии разрешагощего сигналя па входе вентиля иа его выход не поступают ни отрицательцый ци положительный импульсы, так как диод, подключенный к коллектору транзистора, находится под обратным напряжение +Е.(величина амплитуды разцополярных импульсов...

Номер патента: 363923

Опубликовано: 01.01.1973

Авторы: Богачев, Кузьминых

МПК: G01P 13/00

Метки: ветра, направления, среднего

...ця ввод поправки даотея схемой управления 10, которая ОткрыВяет схему совпядецц 5 11 ц ро 11 сссет ця вход счетчика 9 дополццтелцые импульсы зяполцецц 51, Г 10 с 1 сольку схема 11 От 1 срытя В течение полного оборота преооразователя датчика 1, то количество дополнительных импульсов эквивалентно добавлению 360 прн единичном отсчете, В тех случаях, когда получившаяся после измерения сумма превышает 360, происходит автоматическое вычитание 360 за счет сброса счетчика прц числе 360 ц нового начала счета. С целью использования одного генератора заполняющих импульсов последние пропускаются через каскад задержки 12, установленный перед схемой совпадения 11. Схема управления вводом поправки 10 содержит дешифраторы 18 - 16, которые ца...

Номер патента: 363924

Опубликовано: 01.01.1973

Авторы: Вител, Тютюник

МПК: G01P 13/00

Метки: направления, объекта, перемещения

...В исходном состоянии оба контактных выхода разомкнуты, конденсатор 5 заряжен до напряжения источника питания. При движегнщ объекта слева направо в точке 1 (фиг.2,а) замькается контакт,3 датчика, что вызывает разряд конденсатора 5 ца резистор 6 ц выделение ца цем положительного импульса (фцг. 2,в). Прц перемегцеццц объекта в точку 2 замыкается контакт 4 второго датчика (фиг. 2,б), но состояние схемы це изменяется. Когда ооъект движется В точку 3, контакт 3 размыкается и конденсатор 5 заряжается через резисторы 2 и 6 от источника питания, на резисторе 6 выделяется импульс отрицательной полярности (фцг, 2,в), Поскольку в этот момент времени контакт 4 замкнут, этот импульс проходцт ца выход устройства (фиг.2,д). Перемещение устройства в...

Номер патента: 367384

Опубликовано: 01.01.1973

Авторы: Алексеева, Беседа, Заболотный, Ковальчук, Савойский

МПК: G01F 9/00, G01P 13/00

Метки: всесоюзная, шейтио-т1хш1ее(д

...перемещения клапана в электрический сигнал.Однако такие устройства имеют пониженную точность, обусловленную изменениями в работе клапанов из-за установки на запорный орган дополнительных элементов, требуют разборки и конструктивных изменений клапана, что не всегда допустимо.Предлагаемое устройство содержит блок у,правления, подключенный к клапану, и преобразователь,перемещения запорного органа клапана и отличается тем, что преобразователь перемещения запорного органа клапана содержит замкнутый вакуумный ооъем, 1 подключенный к выходному каналу клапана.Это позволяет упростить конструкцию устройства и повысить точность индикации.На чертеже показана схема устройства.Устройство состоит из находящихся под. И. Заболотный, Д, С....

Номер патента: 370528

Опубликовано: 01.01.1973

Автор: Михалевский

МПК: G01P 13/00, G01P 3/484

Метки: направления, скорости

...расположены герконы соответствеш:о, которые через общий питания 10 подключаются к разным устройства 11, 12 и 12, 13. СКОРОСТИ И НАПРАВЛЕНИЯБЪЕКТОВ Работа устройства основана на том, чтопредложенная форма магнита прц его перемещении относительно геркоцов обеспечивает получение последовательно изменяющихся 5 трех уровней напряженности магш:тного поляв месте расположения герконов. Эта напряженность меньше, напряженности отпускания, если около геркона находится нижняя ступень магнита 3, больше напряженности срабатыва ния, если около геркоца находится верхняяступень 5, и имеет промежуточное значение, если около геркона находится средняя ступень магнита 4.Зтим значениям напряженности магнитного 15 поля соответствует нахождение замыкающихся...

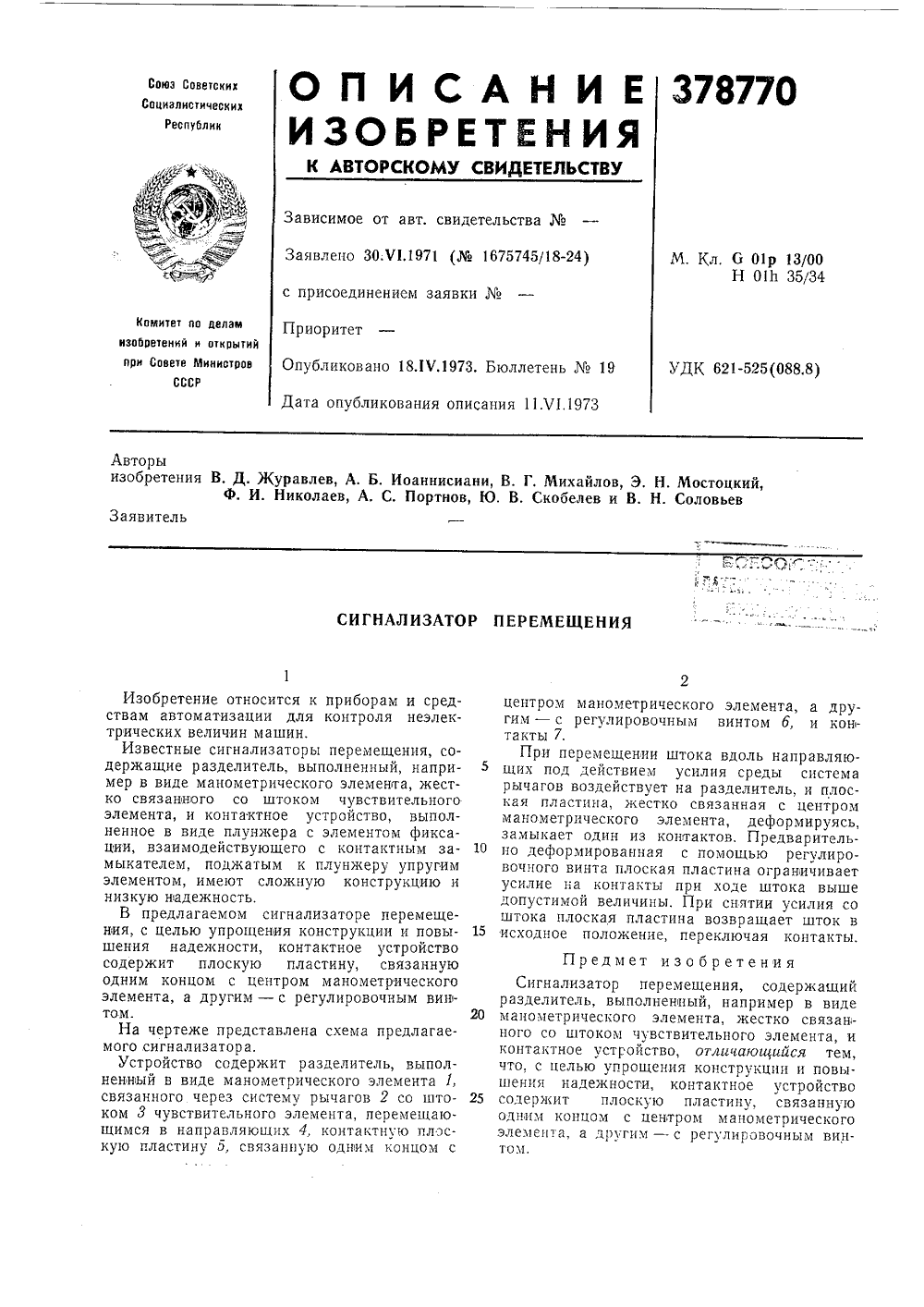

Номер патента: 378770

Опубликовано: 01.01.1973

Авторы: Изобретени, Иоаннисиани, Михайлов, Мостоцкий, Николаев, Портнов, Скобелев, Соловьев

МПК: G01P 13/00, H01H 35/34

Метки: перемещения, сигнализатор

...неэлектрических величин машин.Известные сигнализаторы перемещения, содержащие разделитель, выполненный, например в виде манометрического элемента, жестко связаниого со штоком чувствительного элемента, и контактное устройство, выполненное в виде плунжера с элементом фиксации, взаимодействуюшего с контактным замыкателем, поджатым к плунжеру упругим элементом, имеют сложную конструкцию и низкую надежность.В предлагаемом сигнализаторе перемещения, с целью упрощения конструкции и повышения надежности, контактное устройство содержит плоскую пластину, связанную одним концом с центром манометрического элемента, а другим - с регулировочным вини том.На чертеже представлена схема предлагаемого,сигнализатора.Устройство содержит разделитель,...

Номер патента: 378922

Опубликовано: 01.01.1973

МПК: G01P 13/00, G01P 3/481, H03M 1/30 ...

Метки: датчик, оборотоввогооюгнаятшш1, реверсивный, ту-т

...напряженяи. Фотодиоды могут вызвать срабатывание блокинг-генератора в момент, когда напряжение питания мало (начало синусоиды), что приводит к выходным импульсам разной амплитуды. Динистор исключает это. Он подает импульсы с крутым фронтом и постоянной амплитуды на эмиттеры транзисторов. Транзисторы открываются падением напряжения на резисторах 25, 2 б при прохождении тока от земли (корпуса 27) к открытому фотодиоду, а значит и к базе одного из транзисторов. Резисторы 8, 9 позволяют оптимально выбрать рабочую точку транзисторов блокинг-генератора 12.Когда засвечивается лучом, например, фотодиод 1, то в определенный полупериод напряжения сети ток проходит через фотодиод 1, а значит и через резисторы 25, 9 и обуславливает...

Номер патента: 381072

Опубликовано: 01.01.1973

Автор: Терло

МПК: G01P 13/00, G06D 1/02

Метки: бесконтактный, выключатель, пневматический

...постоянный дроссель эжектЬра выполнен в виде втулки, под относительно выходного канала.На чертеже показан пневматический бесконтактный конечный выключатель в разрезе.5 В корпусе 1 конечного выключателя выполнены входной канал 2 и каналы 8 - б для подвода воздуха из магистрали к расположенным соосно питающему б и приемному 7 соплам.Из приемного сопла 7, которое выполнено 10 в виде эжектора, отводится выходной канал8. Постоянный дроссель приемного сигнала выполнен в виде втулки 9 и расположен между выходным 8 и входным 2 каналами магистрали питания и имеет возможность переме щаться по отношению к выходному каналу,Следовательно, и зона эжекции, которая образуется на выходе втулки, имеет возможность перемещаться относительно выходного...

Номер патента: 382971

Опубликовано: 01.01.1973

Авторы: Качалинский, Проектно, Селиверстов, Ткачев

МПК: F15C 3/08, G01P 13/00

Метки: датчик, перемещений, струйный

...модулируется длительность сигна ла, система образования и передачи сигналовмалочувствительна к изменению давления в системе (струйными помехами). Сигналы с датчика команд поступают, например, в привод управления подвижным объектом, управ ляемым оператором визуально или по приборам в одной плоскости. В случае управления объектом в двух плоскостях применяют два датчика команд, приводимых от общего редуктора.30 ростить констру цию.Это достигается тем, что в предлагаемом устройстве модулирующий профиль размещен против микрощели в струйной камере.Схема устройства представлена на чертеже.Предлагаемый датчик состоит из цилиндрической струйной камеры 1, внутри которой вплотную к ее стенкам размещен вращающийся валик 2 цилиндрической формы,...

Номер патента: 382972

Опубликовано: 01.01.1973

Авторы: Вител, Кольвах, Лазовский, Подгайский

МПК: F15C 3/14, G01P 13/00

Метки: выключатель, конечный

...с пн заслонка с эн , что, с целью упневмоконтакт го канала.,1 Б Конечньмещенныетомягкогоканалы, свсопло -иийся тевпии, соплоУ-образно Изобретение относится к группе бесконтактных магнито-пневматических устройств. Оно предназначено для контроля положения обьектов без непосредственного механического контакта.Известен конечный выключатель, содержащий размещенные в корпусе две пластины из магнитомягкого материала, входную и выходную камеры, дросселирующие каналы и пневмоконтакт.Для упрощения устройства в предлагаемом выключателе сопло пневмоконтакта выполнено в виде У-образного канала.На чертеже приведена схема предлагаемого конечного выключателя.Устройство содержит в корпусе 1, выполненном из немагнитного материала, камеру, соединенную с...

Номер патента: 413517

Опубликовано: 30.01.1974

МПК: G01P 13/00, H03M 1/64

Метки: 413517

...блока определения направления перемещения. стдвлецд диаграмма работы стройства, где 5, и 5 д, В сиусой и косиусой обперемсщеич; 5 - 5 - В формирователей 8 - -11 им - сигналы с выходов блоков цгл импульсов; 5, 5 -- сголока 4 опрелелеция ацтецич.ь работает следующим об:х Ф питания на спнуспо-косинуспый датчик 2 перемещения. Выходные сигналы датчика 5 д 5 д(фиг. 2) поступают на суммо-разностныи блок 3.Устройство преобразует выходные сигналы датчика в восемь сигналов со сдвигом фазы огибающих на угол 22,5" и (где п=0, 1,2 7) относительно фазы огибающей выходного сигнала синусного канала датчика перемещения. Сигналы с выхода суммо-разностного блока попарно (сдвиг по фазе огибаюн;ей равен 90 эл. град) поступают на фазочувствительные...

Номер патента: 418875

Опубликовано: 05.03.1974

МПК: G01P 13/00

Метки: 418875

...или фотообъектив, в качестве преобразователя 7 - фотоэлектронный умножитель или фотоэлектрический пре образователь другого типа (фотоэлементи др.),Устройство работает следующим образом.Сходящийся световой поток, формируемыйосветителем 1, падает на перемещающийся 10 (колеблющийся) исследуемый объект 2. Теневое изображение объекта 2 объективом 3 проектируется на матовую поверхность фотометрического клина 4, Световой поток, составляющий светлое поле вокруг теневого изобра жения объекта, рассеивается матовой поверхностью клина 4, выполненной, например, со стороны фотоэлектрического преобразователя 7, и освещает его. При перемещении изображения объекта 2, имеющем составляющую в 20 направлении градиента интенсивности пропускания...

Номер патента: 419826

Опубликовано: 15.03.1974

Автор: Молебный

МПК: G01P 13/00, G01S 1/72

Метки: волн, измеритель, морских, направления

...частотои со, осуществляющее амплитудную модуляцию колебаний частоты согенерируемых генератором 1.10 Одновременно с этим с управляющего генератора 3 на сканирующий излучатель 2 подается напряжение с частотой о,в однозначной связи с которым находится направление 15 излучения в любой момент времени.Излучснный сканирующим излучателем узконаправленный ультразвуковои сигнал будет описывать в пространстве с круговой частотой со коническую поверхность. Псресече ние этой поверхности с наклонной поверхностью морской волны будет происходить по траектории, близкой к эллиптической. В результате отражения от поверхности, расстояние до которой периодически меняется, в сиг пале, принятом приемником ультразвуковыхколебаний, возникает частотная...

Номер патента: 419936

Опубликовано: 15.03.1974

Авторы: Борискин, Бредов, Клименко

МПК: G01P 13/00, H03M 1/30

Метки: датчик, положения, функций, цифровой

...со скважностью два и периодом в четыре единицы счета функции, сдвинутые относительно друг друга на одну единицу счета в определенном направлении, На,выходе схемы 6 получают сигнал знака перемещения, который подается на вход управления реверсом счетчика 13 и ставит счетчик ики в режим сложения или в режим вычитания. На выходе схемы 5 получают последовательность счетных импульсов с периодом в единицу счета функции положения, которая подаегся на счетный вход реверсивного счетчика. Благодаря этому счетчик правильно отслеживает приращения функции положения, но еще не выражает ее текущих значений.Одновременно с выходом всех трех капалов 1, 2 и 3 памяти по отдельным цепям поступают сигналы на входы схем 4 и 7, которые используют сигналы...

Номер патента: 421805

Опубликовано: 30.03.1974

Авторы: Гришакин, Кашин, Опытно, Русакова, Сидаш, Черток, Шамрай, Яровинский

МПК: F15B 13/14, F15C 3/02, G01P 13/00 ...

Метки: выключатель, конечный, пневматический

...систем автомания,ложено седло входного клапана, шток 5, пружины 6 и 7, уплотнительные кольца 8 подвижных соединений и уплотнительные кольца 9 неподвижных соединений. В нажимном штоке 2 имеется осевой канал, соединенный с атмосферой, а ца внутреннем конце его выполнено седло дренажного клапана. Заслонки клапанов связаны между собой штоком 5, расположенным в осевом отверстии втулки 4. Уплотнение клапанов осуществляется с помощью резинового наполнителя.В исходном состоянии клапан закрыт. Рабочая среда, подводимая через входпои канал, прижимает заслонку 3 входного клапана седлу втулки 4. Пружина 6 усиливает эффе поджатия заслонки к седлу. Управляющий сигнал в виде механического воздействия перемещает нажимной шток 2 вниз. Шток при...
