G01N — Исследование или анализ материалов путем определения их химических или физических свойств

Номер патента: 699393

Опубликовано: 25.11.1979

Авторы: Евстратов, Здоров, Лившиц, Нестеренко, Проказов, Щукин

МПК: G01N 1/02

Метки: вязких, пробоотборник, суспензий

...сечение.Пробоотборник включает корпус 1 свходным окном 2 и с размещенным внем ротором 3, выполненным иэ эпастичного материала. По периметру ротора 3 выполнены йробоотборные камеры 4, Уплотнитель 5отделяет материал, находящийся под давлением, от отобранной пообы, В корпусе 1 установлен шибер 6. Шибер имеет форму полуципиндра, плотно облегающего половину ротора 3, находящуюся вне уп лотнителя 5. На шибере закреплено устройство паремешения 7 в виде скобы с ручкой и указателем 8, Шибер 6 установлен с воэможностью перемещения вдоль оси ротора 3.На корпусе 1 установлена оттарированная шкала 9 фиксирующие элементы3 69910. Пробоотборный патрубок 11 выполненза одно с корпусом.Деления на шкале 9 соответствуютопределенным объемам материала,...

Номер патента: 699394

Опубликовано: 25.11.1979

Авторы: Диаковская, Попова

МПК: G01N 1/32

Метки: малоуглеродистой, стали, травления, электролит

...окислительный процесс по15границам зерен, позволяет быстро и четко выявить границы зерен в малоуглеродистой стали,Выбор граничных параметров 0,5- 1,05 об.% надсернокислого аммония и 0,02-0,5 об.% гексилового спирта обусловлены тем, что содержание в реактиве менее 0,5 об.% надсернокислого аммония приводит к недотраву, а более 1,05 об.%,0 1,05 еретравПоверхност орошая 0 Поверхность очень хорош Электролитическое травление проводят при напряжении 12 В плотности тока0,7 А/см в течение 30 60 с,ХКак видно из данных таблицы, притравлении в предложенном электролитемалоуглеродистой стали грайицы зеренаустенита выявляются быстро и четко,в то время как при травлении в известном электролите положительных результатов при травлении не...

Номер патента: 699395

Опубликовано: 25.11.1979

Авторы: Беденко, Сухарев

МПК: G01N 3/08

Метки: криволинейной, нити, петле, поверхности, прибор, прочности, скольжении

...направляющих 5 вертикальную штангу6 со стопорным соединением 7, укрепленным на горизонтальной направляющей8 и связанным с силоизмерителем 9.Сияоизмеритель 9 связан с одним изподвижньц: зажимов 10 для ведущей ветви 11 испытуемой нити, Нить огибаетэталонную опору 12 и ведомой ветвью13 крепится в зажиме 14. Зажим 14совмещен с неподвижным силоизмерителем 15, установленным с помощью стопорного устройства 16 нв неподвижнойнаправляющей 17, и имеет возможностьгоризонтального смещения в зависимостиот цели испытания.Эталонная опора 12 с помощью специальных зажимных устройств (фиг, 1, 3)крепится в подвижном зажиме 18. Зажим18 соединен с рычажным грузовым устройством 19 и способен под действиемнагрузки перемещаться вниз.Когда в качестве опор...

Номер патента: 699396

Опубликовано: 25.11.1979

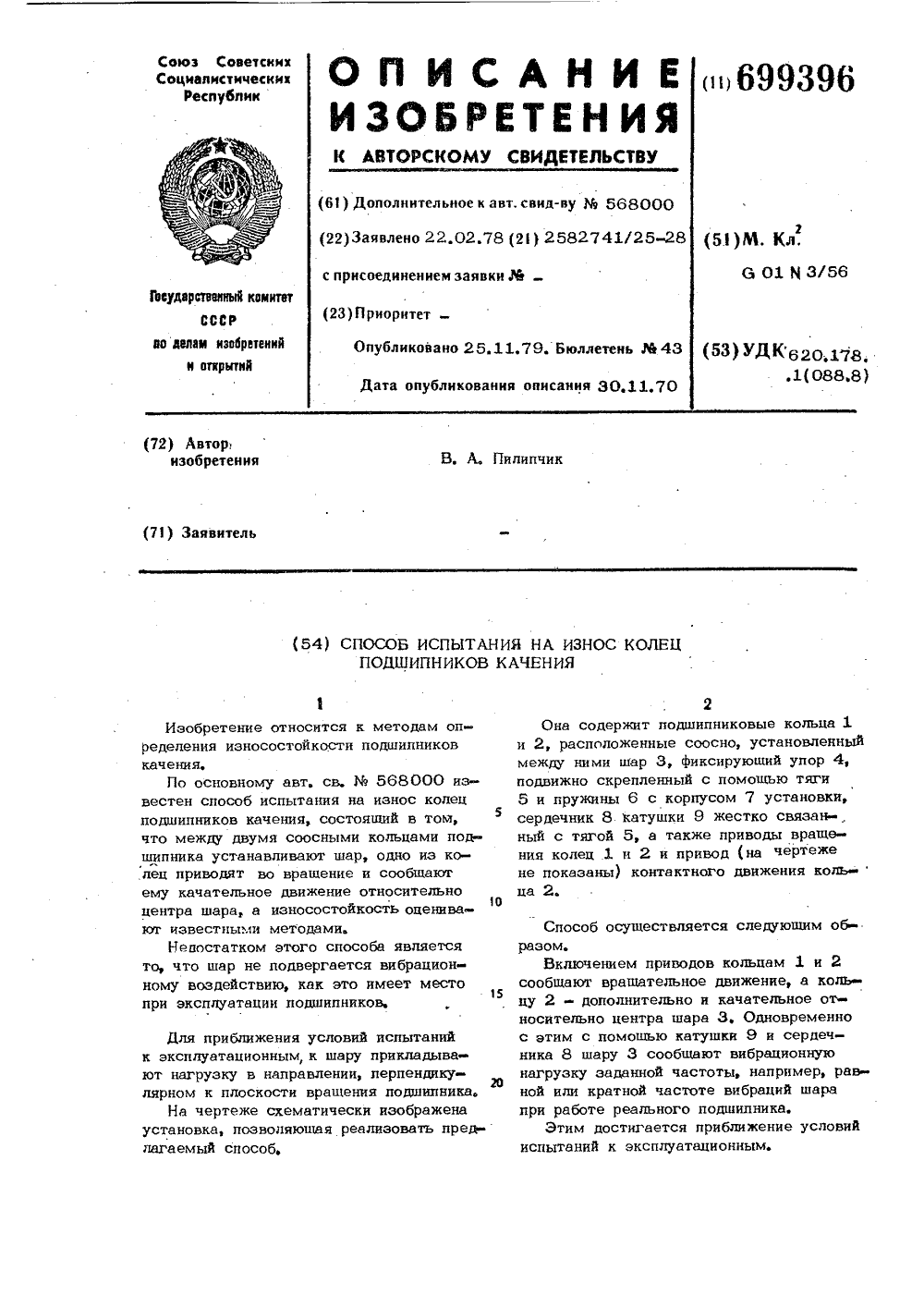

Автор: Пилипчик

МПК: G01N 3/56

Метки: износ, испытания, качения, колец, подшипников

...условий испытаний к эксплуатационным, к шару прикладыва ют нагрузку в направлении, перпендику20 лярном к плоскости вращения подшипника.На чертеже схематически изображена установка, позволяющая реализовать предлагаемый способ,2Она содержит подшипниковые кольца 1и 2, расположенные соосно, установленныймежду ними шар 3, фиксирующий упор 4,подвижно скрепленный с помощью тяги5 и пружины 6 с корпусом 7 установки,сердечник 8 катушки 9 жестко связан-,ный с тягой 5, а также приводы вращения колец 1 и 2 и привод (на чертежене показаны) контактного движения кольца 2,Способ осуществляется следующим об разом,Включением приводов кольцам 1 и 2 сообщают вращательное движение, а коль цу 2 - дополнительно и качательное относительно центра шара 3....

Номер патента: 699397

Опубликовано: 25.11.1979

Авторы: Гайтанов, Шубников

МПК: G01N 9/04

Метки: жидкости, плотномер, пневматический

...измерения, при сохранении диапазона измерения, ОСуществляется переменным дросселем 0 дроссельного задатчика 15.Переключение плотномера на другиедиапазоны измерения осуществляется пе 9397 ременным дросселем 11 делителя 14 давления.формула изобретенияПневматический плотномер жидкости,содержащий две пневмотрубки, погруженные в сосуд с измеряемой жидкостью,1 О линию подачи воздуха, пятимембранныйэлемент сравнения с дроссельным делителем, повторитель со сдвигом, вдухвходовый усилитель с дроссельным делителем,о т л и ч а ю ш и й с я тем что с1 целью повышения точности измерения,повторитель со сдвигом выполнен на базепятимембранного четырехвходового элемента с дроссельным задатчиком на еготретий вход, первый входкоторого подключен к...

Номер патента: 699398

Опубликовано: 25.11.1979

Авторы: Дорожко, Королев

МПК: G01N 11/16

Метки: жидких, металлов, свойств, физикохимических

...введено подвижноекольцо, соединенной посредством тросика и блочной системы с приводом ввиде штурвала, при этом в кольцена расстоянии -3 мм от его осивертикально закреплена огнеупорнаятруба с присадкой,На чертеже представлена схемаустройства для определения физикохимических свойств жидких металлов.Устройство состоит из высокотемпературной печи 1 с графитовымнагревателеми статоро.;: 3. На корпусе печи установлена труба 4, вкоторой находится подвесная системас тиглем 5,включающая в себя нить б,заслонку 7 и шток 8. Сверху труба,закрыта крышкой 9, в центре которойнаходится регулятОр настройки поворота 10 подвесной системы, Устройст.во для ввода присадки включает всебя огнеупорную трубку 11 с закрепленной на ее конце присадкой 12,штурвал...

Номер патента: 699399

Опубликовано: 25.11.1979

Автор: Смирнов

МПК: G01N 11/16

Метки: вискозиметр, ультразвуковой

...Затем усипенные усилителем 3 импульсы поступают на измерительный преобразователь (датчик) 4 и на вход усилителя 5. Затухающее напряжение, снимаемое с датчика, усиливается н предварительном усилителе 5, проходит каскад с регулируемой полосой б и оконечный усилитель 7, Полоса частот, пропускаемых каскадом б, управляется цепью обратной связи с выхода измерительного устройства 1 Огибающая усиленного напРяжения, зависящая от затухания о=Я ХЦ, выделяется детектором-фильтром 8 и поступает на сравнивающее устройство 9 с двумя уровнями сравнения Е,и Ес, Импульсы, соответствующие уровням Е и Ес, поступают на входы триггера 10, длительность импулЬ- са ь 1 которого в первом приближении не зависит от измерений началь- ной амплитуды затухающего по...

Номер патента: 699400

Опубликовано: 25.11.1979

Авторы: Каханов, Линчевский, Тараканов

МПК: G01N 13/00

Метки: диффузии, жидких, кислорода, коэффициентов, металлах

...применения.Целью изобретения является определение коэффициентов диффузии кис-лорода в жидких металлах при температурах выше 1500 С,Для этого н качестве второго электрода используют тот же металл, который предварительно расплавляют под 25шлаком из своих окислон,Это обеспечивает постоянное содержание в нем кислорода при заданнойтемпературе. ,Величина ионного токаопределяется потоком ионов кислорода 30через твердый электролит, которыйвозникает вследствие разницы концент.раций кислорода в объеме исследуемого расплава и на границе разделаисследуемый металл-твердый электролит.)5Концентрация кислорода в исследу момметалле на границе раздела исследуемый металл-твердый электролит определяется приложенным напряжением.Концентрация кислорода н...

Номер патента: 699402

Опубликовано: 25.11.1979

Автор: Пушкарев

МПК: G01N 21/21, G01R 15/24

Метки: магнитооптический, трасформатор

...10 напоследовательно включенные соленоиды компенсационных ячеек Фарадея699402 Формула изобретения Устройство работает слецуюшимобразом,Лучи света от источника 1 постуГпают на светоделителии 2 и, отразившись от них, следуют через поляризаторы 3 и 3 и компенсационныеячейки 4 и 4 в измерительные5ячейки Фарадея 5 и 5 и далее отраРзившись от поворотных зеркал 7 и 71возвращаются, обратно, проходят измерительные 5 й 5 и компенсационные4 и 4 ячейки Фарадея и через поляризаторы 3 и 3, служащие одновременно анализаторами, поступают на фотоприемники 8 и 8.В исходном состоянии, когда токопровод б обесточен, световые потоки,поступающие на фотоприемники, благодаря симметрии оптической схемы устройства равны, При этом ЭДС, возбуждаемые в них, также...

Номер патента: 699407

Опубликовано: 25.11.1979

Авторы: Гуревич, Лариков, Носарь, Чередниченко

МПК: G01N 25/16

Метки: автоматический, дилатометр

...функционайьная схема описываемого дилатометра, который содержит термоблок 1, программное задающее и регулирующее устройство 2, измеритель размера образца 3, первую суммирующую схему 4, функциональный потенциометр 5, первую дифференцирующую цепь 6 и регистрирующее устройство 7, измеритель температуры 8, включенный на первый вход схемы сравнения 9, второй вход которой соединен с выходом программного задающего и регулирующего устройства, последовательно соединенные схему сравнения, вторую дифференцирующую цепь 10, Фазовый детектор 11 и коммутирующее реле 12, нормально замкнутые контакты которого соединяют выход измерителя температуры и второй вход второй суммирующей схемы 13, первый вход которой включен параллельно на...

Номер патента: 699408

Опубликовано: 25.11.1979

Автор: Фогельсон

МПК: G01N 25/56

Метки: влажности, газа

...термопреобразонатель 4 и датчикзаданной относительной влажности 5.Термопреобразователь 6 установлен вгазе вне зоны действия полупронод699408 25 1 никовой термобатареи Датчик заданнойотносительной влажности 5 подключенк входу усилителя у (Фнг.З), на выходе которого уст=;новлена полчпроводниковая термобатарея ЛТ. Термопреобразователи - термореэисторы В. и Ктвключены в дифференциальную мостовуксхему .й и Вр, на выходе которой,установлен измерительный прибор(мВ), который может быть проградуирован в значениях относительной влажности, Сигнал от датчика заданнойотносительной влажности, указывающийвыше или ниже относительная влажностьгаза по сравнению с заданной величиной, например, 90 влажностью, по-.дается на усилитель. Если...

Номер патента: 699409

Опубликовано: 25.11.1979

Авторы: Бауэр, Мурычева, Пиджимян

МПК: G01N 25/62

Метки: влажности, газов

...смачивающего мокрый термометр,Наиболее близким техническим решением к изобретению является способизмерения влажности газов, заключающийся в измерении разности показаний 15сухого и мокрого термометров, в котором смачивание мокроготермометра производят без фитиля,Однако известный способ недостаточ.но точен.20Целью изобретения является повышение точности измерения.Это достигается тем; что колтгесво жидкости, подаваемой для смачивания мокрого термометра, и количество анализируемой газовой средыдозируют так, чтобы их отношениянаходились в пределах (1 - 1,5)10по объему,Прес(лагаемый,способ заключается в том, что во влажной камере дозируют количество распыляемой в единицу времени, жидкости О и количество прокачиваемой в единицу времени...

Номер патента: 699410

Опубликовано: 25.11.1979

Авторы: Карпельсон, Кеткович, Попов, Строков, Хулап

МПК: G01N 25/72

Метки: дефектов, многослойных, обнаружения, объектах

...расположенным на заданной глубине.На Фиг.1 схематически изображенпроцесс контроля трехслойного объек .та; на Фиг.2 и 3 представлены выходные сигналы с двух радиометров вдольлинии сканированияНа фиг.1 цифрами обозначено: 1контролируемый объект, 2 - источник5тепловой энергии, 3 и 4 - радиометры, 5-7 - слои объекта, 8 и 9 - деФекты, 10 - направление движенияизделия относительно источника и 10радиометров,установлено, что расстояние задержкимежду радиометром и источником, обеспечивающим наилучшую выявляемость отслоений, зависит от глуби-,5ны залегания этих отслоений и можетбыть при известной глубине предварительно определено,Радиометр 3 располагается от источника 2 на расстоянииЬ,(,обеспечивающем наилучшую выявляемость отслоений на...

Номер патента: 699411

Опубликовано: 25.11.1979

Авторы: Максимова, Правдин, Разуваев, Федотов

МПК: G01N 27/02

Метки: кондуктометрическая, повышенных, температурах, ячейка

...применяе 5,.мый при измерении электропроводностималопроводящих систем с электро-г -ьпроводностью от 10 до 10 ом , см,а на Фиг.З - то же для систем сэлектропроводностью от 10 до 2 ом)см чУстройство (Фиг. 1) состоит изстакана 1, стальной крышки 2 с изолированными электровводами 3, закреп-,ленными в теле крышки стальными гайками 4, малой 5 и большой 6 прижимныхгаек и съемного электролитическогососуда 7 с электродами 8.Электролитический сосуд 7, применяемый для измерения электропроводности малопроводящих систем (фиг.2), 20изготовлен из пирексового стеклаи имеет платиновые электроды В,Малоезеркало испарения (при полномзаполнении сосуда) и беспрепятственноеудаление паров растворйтеля через 25отверстия в верхней части сосуда(за счет обтекаемой...

Номер патента: 699412

Опубликовано: 25.11.1979

Авторы: Гречишкина, Сухомлинов

МПК: G01N 27/48

Метки: количественного, метилиодида

...делам изобретений и открытий 113035, Москва, Ж, Раушская наб, д.4/5Филиал ППП Патент, г. Ужгород., ул. Проектная, 4 пропорционально концентрации метилиодида.Определение метилиодида ведется по калибровочному графику, Чувствительность предлагаемого метода составляет 2 10 моль/л, Длительность анализа 15-20 мин. Относительная ошибка определения - 10.П р и м е р 1. Построение калибровочного графика. В мерную колбу емкостью 25 мл вносят 2,5 мл 2 10 М раствора тетраметиламмония иодистого 5 мл универсального буферного раствора с рН, равным 10,2 и доводят водой до метки. (; одержимое мерной колбы вносят в поляграфическую ячейку, продувают азотом три минуты, затем вводят 0,12 мл 4 10 М метилиодида, перемешивают азотом 1-2 сек и записывают...

Номер патента: 699415

Опубликовано: 25.11.1979

Авторы: Антанайтис, Кажис

МПК: G01N 29/00

Метки: агрессивных, измеритель, скорости, средах, ультразвука

...импульсов поступают на входы первой схемы ИЛИ 8, на выходе которой за некоторое время г. образуется число импульсов п = п+ п+ в, (йиг,2 г), где п п - количество импульсов, поступившйх на входы схемы ИЛИ в разныемоменты времени, и - число импульсов, поступивших на входы схем ИЛИ 8 эа время одновременно. Эти серии импульсов также поступают на входы схемы И 9, на выходе которой за время г.э (фиг,2 д) образуется число импульсов п /2. Импульсы с выхода схемы И 9 поступают на линию задержки 10 с нременем запаздывания Г, где Т С; Г Т - период повторения импульсов на выходах измерителей б, 7 при максимальной скорости ввода,- длительность импульсов, Импульсй с выхода линии задержки 10 (фиг,2 е) поступают на первый вход второй схемы ИЛИ 11, на...

Номер патента: 699416

Опубликовано: 25.11.1979

Авторы: Антанайтис, Кажис, Тамулис

МПК: G01N 29/00

Метки: агрессивных, измеритель, скорости, средах, ультразвука

...ним, проходят исследуемую средуи акустические волноноды 3, 5, атакже воз бужд ают ул ьтр аз нуковыепреобразователи 4, 2 (фиг,2 в) .Ультразвуковой сигнал, преобразованный в преобразователе 4 в электрический, поступает на вход селектора 8 прошедшего сигнала. Время идлительность селекции выбраны такими,чтобы селектировать только импульсыпрямого прохождения. Сигнал с выходаселектора переводит генератор 1импульсов в режим синхрокольца, который запускается с йериодом, повторения Т (фиг.2 а) .;Некоторая частьэнергии излучаемых в исследуемуюсреду ультразвуковых колебаний иэ-заразличия акустических импедансов 1.волноводов и среды отражается отграниц акустические вопноводы 3,5исследуемая средаф,Отраженные ультразвуковые импульсы (фиг.2...

Номер патента: 699417

Опубликовано: 25.11.1979

Авторы: Егоров, Лавров, Петров, Савинский, Стрельцов

МПК: G01N 29/00

Метки: термобарокамера

...сегментообраэных звеньев 13, а пояса 10, 11, 12 - из сегментообразных звеньев 3014. Количество звеньев во всех поясах одинаково. Сегментообразные звенья 13 размещены внутри корпуса 1 и прикреплены к его внутренней поверхности б так, что их оси и 35 образующие параллельны оси корпуса 1, а между собой они касаются только образующими, расположенными на внутренней поверхности б. Каждое сегментообразное звено 13 в поясах 40 7, 8, 9 образует сквозную проходную полость 15 ось которой направлена.параллельно оси корпуса термобарокамеры. Сегментообразные звенья 14 размещены внутри корпуса 1 так, что их оси являются сторонами правильного многоугольника, заключающего внутренний отсек 2. Каждое сегментообраэное звено 14 в поясах 10, 11, 12...

Номер патента: 699418

Опубликовано: 25.11.1979

Автор: Саяускас

МПК: G01N 29/02

Метки: кавитометр

...подключенного через схему компенсации 7 к индикатору 8.Кавитометр работает следующим об,разом,Активность кавитации в определенной точке кавитационного поля характеризуется отношением энергии шумообразного излучения Ищ,. обуславливаемого наличием кавитации, к энергии инициирующего акустического излученияХ. На выходе приемника 1 получаетсясуммарное напряжение, состоящее издвух составляющих: периодической, 2 Осоздаваемой инициирующим акустическим излучением, и шумообразной, обуславливаемой наличием кавитации. Поданая суммарный сигнал с выхода широкополосного усилителя 2 с автоматической регулировкой усиления, на обавхода первого коррелятора 3, осуществляют автокорреляцию его выходногосигнала (при Т = О). С учетом того,что кавитационный...

Номер патента: 699424

Опубликовано: 25.11.1979

Автор: Теренько

МПК: G01N 33/24

Метки: анализу, подготовки, почвы, структурному

...О ого: 100 Иэ приведенныхсравнений видно, что полученные результаты неодинаковы, в известном способе значительно завышено содержание крупных фракций (1 0 и 10-7 мм) . Предлагаемый способ дает лучшее разделение почвы на структурные отдельности, По этому способу наибольшую часть составляют фракции 5-3 и 3-1 мм, что больше соответствует характеристике структурного состава-выщелоченного чернозема.К преимуществам предлагаемого спо саба необходимо отнести также то, что структурные отдельности имеют естественную форму, соответствующую типам, охарактеризованным в методе Захарова. Почвенные же агрегаты, полученные методом Саввинова,особенн в крупных Фракциях, имеют вйд обломков без естественных граней. 15 20 5 еделяютнию контрольные...

Номер патента: 699425

Опубликовано: 25.11.1979

Автор: Левейкес

МПК: G01N 33/38

Метки: прибор, сроков, схватывания, теста, цементного

...в постоянном контакте с поворотным копиром 17, которым снабжена форма Вика. На столе 2 расположен указатель 18.Прибор работает следующим образом,После выключения привода 6 вращение через передачу 8 передается на распределительный вал 7 с сидящим на нем кулачком 9, который, поворачиваясь, опускает рычаг 11 и шток 12 измерительной головки до упора последнего в защелку 14, Рычаг 11, продол жая движение вниз, опускается до своего нижнего положения, В это время кулачковый механизм утапливает защелку 14, измерительная головка совершает свободное падение и игла 25 Вика 13 проникает в форму Вика с исследуемым цементным тестом на глубину, зависящую от вязкости теста, т.е. степень его схватывания.После замера этой глубины и запи си результата,...

Номер патента: 699426

Опубликовано: 25.11.1979

Авторы: Марков, Хрулев

МПК: G01N 33/38

Метки: кинетики, контракции, прибор, смеси, цементной

...из которых состоит из Фотосопротивления б, источника света 7 и подвижного контакта 8 реохорда, ремен - ные передачи 9, колодки 10, реверсивные электродвигатели 11, приводные ролики 12, мост 13, поляризованное реле 14, блок 15 питания, дифференциальную термопару 16, электронагревателя 17 и 18, позиционный регулятор 19.(ОПрибор работает следующим образом.Жидкость в коленах манометра уста - навливают на нулевую отметку. После включения н электросеть блока 15 питания и регистрирующего моста 4 колодки 10 с фотосопротивлениями б и источниками света 7 электролампами через поляризованное реле 14 посредстном реверсивного электродвигателя 11 переместятся в начальное положение до нулевой отметки. При возникновении разности давлений следящее...

Номер патента: 700298

Опубликовано: 30.11.1979

Авторы: Абросимов, Двуреченский

МПК: B23K 1/00, G01N 1/28

Метки: качества, образец, паяного, соединения

...требуемой толщине паяного шва. Необходимый объем околошовного пространстна задается размером Н. Длина втулок 1 и 2 определяется требуемой длиной образцов для механических испытаний паяемых соединений, диаметр втулок - количеством необходимых образцов для механических испытаний, спаянных на одном режиме и имеющих одинаковую толщину паяного шва., Полови образца выполняются в виде втулок дяя того,. чтобы обеспечитьвозможное.ь ар-;.,"рсвания скоростьюнагрева до температурь 1 пайки в широких пределах за счет уменьшения металлоемкости сбраца и нагрева. местагпайки с двух сторон,По.-:овины сбраэца после нанесенияприпоя соединяются между собой кольцевым сварным швом т 1 О отб ортов ке аОтбортовка, с одной стороны пред 10назначена...

Номер патента: 700803

Опубликовано: 30.11.1979

Авторы: Калин, Скоров, Федотов

МПК: G01N 1/00

Метки: исследования, образец, прочности

...переходниками, распо цевымн участками и участки стержня и п с расширениями.На чертеже предст зец, продольный разр оженными между конголовками. Концевыерехолников выполнены Формул обр стени аемыи об а. влен и Изобретение относится к ования пронностных свойствно к образцам для механичеметаллов лри повышенных тИзвестен образец для иссл У СВИДЕТЕЛЬСТВУ Образец содержит стержень 1, и р д головки 3 для захвата.Образец работает следующим образом,При нагреве образца предлагаемой формы пропусканием через него электрического тока на расширяющейся части стгржня 1 происходит уменьшение плотности электрического тока что ведет за собой уменьшение объемного тет- ловьтделения, то есть происходит некоторое падение температуры, Далее следует...

Номер патента: 700804

Опубликовано: 30.11.1979

Авторы: Азоркин, Козик

МПК: G01N 1/10

Метки: жидкости, отбора, проб

...одна над другой и за.крепленные на параллельных жесткнах 2).Недостатками этого устройства являютсясложная:конструкция устройства, трудоемкостьизготовления эластичных емкостей и их промывка, что приводит к неэффективному использованию этого устройства.Нель изобретения - упрошение конструкциии повышение эффективности устройства.Для этого В предлагаемом устройстве верх.няя полусфера выполнена жесткой с патрубком, а нижняя - из эластичного материала сножкой и дисковым клапаном.На фиг, 1 изображено устройство, продольный разрез; на фиг, 2 - то же, в рабочемположении.Устройство содержит верхнюю полусферу 1, 2 О выполненную жесткой конструкцией со сферическим дном и патрубком 2 в нем, некиююполусферу 3; выполненную из эластичного...

Номер патента: 700805

Опубликовано: 30.11.1979

Авторы: Андреев, Приходько, Сафонов

МПК: G01N 1/10

Метки: аэрозоля, отбора, проб

...форму, а корпус снабжен накопительным желобом, установленным у выходной щели, деформатором пленки жидкости и индикатором напора газа.На фиг. 1 изображено предлагаемое устрой. ство, продольный разрез; на фиг, 2 - разрез А - А на фиг. 1.Устройство содержит корпус, состоящий из двух профилированных асимптотных стенок 1 и 2 (передней и задней), и двух торцовых крышек 3, 4 с отверстиями 5 лля крепления к держателю. Задняя стенка 2 имеет накопи з 7008тельный желоб 6 для отсепарированных капель,Съемный сетчатый деформатор 7 пленки жидкости крепится в пазах 8 передней стенки. Осьиндикатора 9, служащего для определениямаксимального значения газового напора парал.5лельна плоскости входной щели 10.Ширина выходной щели 11 в 5 - 8 раэ больше ширины...

Номер патента: 700806

Опубликовано: 30.11.1979

Автор: Гаранько

МПК: G01N 1/20

Метки: гидродинамический, пробоотборник

...грунтом наружу через отверстия 6 и 7,После удара боек 8 фиксируется на наковаль,не 3 цанговым накщечником 23.Основными преимуществами изобретенияявляются отказ от использования в конструкции взрывчатого вещества и применение подвижно установленного в корпусе бойка сгидравлическим силовым устройством для егорасфиксации, Благодаря этому возможно оп.робование пород различной плотности, включаяскальные, и обеспечивается безопасная эксплуатация пробоотборника. 1. Гидродинамический пробоотборник, содержащий цилиндрический корпус с заглушкойв верхней части, подвижную относительно корпуса наковальщо с тросами и с установленной на ней колонковой трубой, рычаг и груз,о т л и ч а ю щ и й с я тем, что, с цельюопробования пород различной плотности,...

Номер патента: 700807

Опубликовано: 30.11.1979

Авторы: Кепке, Пошеманский, Сергеев

МПК: G01N 1/22

Метки: шприц

...с возможностью перемещениявдоль корпуса,На фиг. 1 изображен предлагаемый шприц,продольный разрез; на фиг. 2 - разрез А - Ана фиг, 1.Шприц состоит из корпуса 1, полой иглы 2,поршня со штоком 3, эластичной мембраны 4с пружиной 5, герметично прилегающей к игле 2, и уплотнительной втулки б, жестко связанной с иглоф фф3 .--:- -70080Мембрана 4 с помощью стакана 10 и пружинного кольца 11 соединена с кронштейном 12. Кронштейн 12 установлен с возможностью перемещения вдоль корпуса в сторону, противоположную игле, и может быть зафиксирован в пазах 13 корпуса 1. Герметичность полости обеспечивается поджатием гайкой 14 крышки 15, снабженной резиновым кольцом 16. Геретичность иглы 2 в крышке достигается кольом 16 с гайкой 17,1 ОУстройство...

Номер патента: 700808

Опубликовано: 30.11.1979

Авторы: Лээтс, Сийрде, Силд, Эрм

МПК: G01N 1/22

Метки: веществ, насыщенной, органических, парогазовой, подготовки, пробы, смеси

...газа-носито -ля и каплеуловителя 12, к которомуподсоединен второй конец гидравлического затвора 4. Каплеуловитель 12 сое.динен при помощи резинового уплотнения 13 и металлического капилляра 14с испарйтелем газового хроматографа15, Вне термостата 1 находятся клапан16 выключения прямого потока газа-носителя, управляемый вручную или припомощи. реле времени, и электромагйит17, служащийприводом поршня 5,Устройство работает следующим образом,Гидравлический затвор 4 устройстванаполняют жидкостью, не абсорбирующейпары исследуемых веществ, напримерртутью. Устройство соединяют с испарителем газового хроматографа 15через капилляр 14, загружают в ка-меру 2 насыщения исследуемую смесьчерез отверстие 9, закрывают отверстйе 9.Валлон с...

Номер патента: 700809

Опубликовано: 30.11.1979

Авторы: Дубров, Фарафонов

МПК: G01N 1/28

Метки: испытания, образец, сдвиг

...что наружный контур рабочего сечения образует правильный многоугольник, а глубина вырезов равна половине толщины образца.На фиг. 1 изображен предлагаемый образец; на фиг. 2 - рабочая часть, сечение. Образец выполнен в виде бруска прямоугольного сечения с вырезами 1-4 набоковых поверхностях 5 и 6, образующими рабочее сечение 7, и отверстием8 в центре рабочего сечения 7. Боковые поверхности 9 и 10 являются опорными.Рабочее сечение 7 выполнено в виде правильного многоугольниканапример правильного шестиугольника с отверстием в центре его.Глубина Ь отверстия 8 больше половины толщины 1, глубина каждого пазаравна половине толщины 1 образца.Образец испытывают, например, следующим образом.Боковой поверхностью 9 образецопирают по его концам,...
