G01N 3/02 — элементы конструкции устройств для исследования прочностных свойств

Номер патента: 798535

Опубликовано: 23.01.1981

Авторы: Куркин, Новицкий

МПК: G01N 3/02

Метки: образцов, одноосного, плоских, растяже-ния

...устройство 8. Рычаги конструктивно идентичны -это сварные балки коробчатого сечения с переменной по длине балки высотой сечения, Каждый рычаг (вид сверху) похож на вилку, параллельные ветви которой выполняют функцию коротких плеч рычага и имеют коробчатыесечения, ступенчатые по высоте и замыкающиеся диафрагмами в средних частях рычагов у опорного шарнира. Наступеньках ветвей на растянутыхпоясах расположены шарниры. Образец9 с помощью цилиндрических пальцев 2010 крепится в шарнирах рычагов,Установка работает следующим образом.Образец 9, подлежащий испытанию,вводят сбоку в вилкообразную прорезьи с помощью цилиндрических пальцев10 закрепляют в шарнирах рычагов.При этом компенсационными кольцами6 добиваются минимальных зазоров...

Номер патента: 800796

Опубликовано: 30.01.1981

Автор: Шарапов

МПК: G01N 3/02

Метки: испытания, конструкций, строи-тельных

...с образцом; на фиг. 3 - распределительная балка, общий вид; на фиг. 4 - форма образца, в плане.Устройство включает станину 1, раму 2, на которой закреплен гидродомкрат 3, захват 4, на плечах которого на шаровых опорах 5 установлена крестообразная распределительная балка б. Плечи домкрата прикреплены на шар. нирах 7 к станине 1.Образец 8 стрс,ительной конструк - ции установлен в зажимах 9 захвата 4. Требуемый режим нагружгния задают,9 7 1 77 с помощью гидравлического насоса 10и распределительного устройства 11,соединенных с гидродомкратом 3. Нагрузка на образец 8 передается черезраспределительную балку 6, шаровыеопоры 5 и нагрузочные плечи 12 захвата 4,Устройство работает следующим образом.При приложении переменной нагрузки водной точке...

Номер патента: 813181

Опубликовано: 15.03.1981

Авторы: Белюговский, Миронов, Никитина, Перевалова, Почивалова

МПК: G01N 3/02

Метки: выносливости, манометри, предела, пружин, трубчатых, ческих

...- ускорение определения предела выносливости и сокращения количества испытаний.указанная цель достигается тем, что сначала проводят статическое а 5 нагружение, определяют нагрузку Р перехода от линейного накопления остаточной деформации к нелинейному, а циклическое нагружение проводят при нагрузке Р (0,8-1,0)Р. Способ осуществляется следующим образо.Трубчатые манометрические пружины кспжшвают при статическом нагружении дввэтеиием н регистрируют изменение остаточной деформации Т при увеличении нагрузки Р. Для этого в процессе испытания пружины разгружают, измеряют остаточную деформацию н.строят граФик Ре(в). По построеииоиу графику определяют нагрузку В, соответствующую переходу от стадии линейного накопления остаточной деформации и...

Номер патента: 815576

Опубликовано: 23.03.1981

Авторы: Кахар, Логусов, Масер, Томингас

МПК: G01N 3/02

Метки: испытательноймашиной

...б деформации с усилителем 7, причем входы переключателя 4 рода работсоединены с выходами программногоустройства 5, усилителя 7 и определителя 3 экстремума усилия. Цепь управления двигателем 8 машины содержитблок 9 управления, вход которого связан с переключателем 4 рода работ, 30 управляющий выпрямитель 10, электрк,Ужгород чески связываемый с двигаталем 8 и блоком 9 управления, и тахогенератор 11, механически связываемый с двигателем 8 машины при подключении системы управления к машине, а электрически - с переключателем 4 рода ра" бот.Система управления работает следующим образом.При растяжении образца 12 датчик Ь деформации измеряет абсолютную деформацию образца 12 и сигнал от датчика 6 через усилитель 7 поступает на переключатель...

Номер патента: 823296

Опубликовано: 23.04.1981

Авторы: Исаев, Лосев, Матвеев, Рогозянов

МПК: G01N 3/02

Метки: взахватах, испытательной, образцов, смены

...4 и предотвращения его обратного по" ворота при обратном ходе торца 9 пружины 11 служит Фиксатор 14, неподвижно закреплений на активном захвате 2 и работающий аналогично храповику. Нижний торец геликоидальной трубчатой пружины 11 соединен трубопроводом 15 для подвода газа во внутреннююполость геликоидальной трубчатой пружины 11 с системой (на чертеже непоказана) подачи газа под давлением,и прикреплен неподвижно вместе с пассивным захватом 3 к корпусу 1,Устройство работает следующим об 5разом,Загружают образцы б в гнезда ббарабана 4, подают под давлением газпо трубопроводу 1 б в геликоидальнуютрубчатую пружину 11, что вызываетповорот свободного торца 9 до соприкосновения поДвижного упора 12 с неподвижным упором 13, При этом торец9...

Номер патента: 823955

Опубликовано: 23.04.1981

Авторы: Лукавов, Талепоровский

МПК: G01N 3/02

Метки: испытательной, машине, образцовк, охлаждения

...элементы выполненные в виде соосно установленных в корпусе 3 испытательной машины тороидальных камер, между которыми размещен испытуемый образец 4, закрепленный на толкателях 5, взаимодействующих с силовым штоком 6 через рычаги 7. Охлаждающие элементы 1 жены трубопроводами 8 и 9 хладагента, а в кольцевых ст мер, обращенных друг к другу но по окружности выполнены 10 и 11, причем в верхней к отверстий 11 выполнены бурт обращенные во внутрь камерь Устройство работает следу зом,823088 4верхний и нижний охлаждающие элементы,выполненные в виде соосно установленй ных тороидальных камер для размещениямежду ними образца, и трубопроводыдпя подвода хладагента,Ъ полость камерер,о т л и ч а ю щ е е с я тем, что, сцелью повышения точности...

Номер патента: 838665

Опубликовано: 15.06.1981

Авторы: Буланов, Дудник, Кондратенко, Костин, Мазняк, Паценкер, Пугин, Соколянский, Тимченко, Хильченко

МПК: G01N 3/02, G05B 19/02

Метки: испытаний, напрочность, программного, управлениястендом

...снабжено инверторами, подключенными к выходу блока стабилизации, и, в каждом канале нагружения, коммутатором корректирующих 20 сигналов, подключенным нходами к выходам блока стабилизации, а выходами - ко входам узла коррекции.На чертеже представлена блок-схема устройства. 25Устройство содержит п следящих приводов 1 с обратной связью по усилию, каждый из которых включает последовательно соединенные нходной сумматор 2, масштабирующии 3 О блок 3, блок 4 выделения сигнала ошибки, усилитель 5 ошибки, злектрогидравлический преобразователь б, гидравлический силовоэбудитель 7 и датчик 8 усилий, блок 9 задания поло кони объекта, блок 10 координат силовозбудителей, блок 11 стабилизации положения изделия, блок 12 пространственного масштабирования,...

Номер патента: 853412

Опубликовано: 07.08.1981

Автор: Сергиенко

МПК: G01N 3/02

Метки: болтов, испытания

...изгиба иотличаюс целью повышения работоспосцевых соединенрастягивают на длине двня болта от опорного толовки. в путем ихастяжения,тем, что,ти испытатов во фланизгибают итрети стержа его гощийся ния надежнобности бо иях, болты Источники информации, инятые во внимание при эксперт 1. ГОСТ 1759-70, Болты, винты ильки и гайки (прототип). е 30 Изобретение относится к маши троению, к методам испытания к жных изделий, в частности болт ф анцевого соединения.Известен способ испытаниявключающий изгиб болта путемки его на косой шайбе и нагрурастягивающей силой Щ .Недостатком известного с собаявляется то, что зона изгиба располжена вблизи головки болта, поэтомуспособ не позволяет надежно выявитьдефекты, расположенные вне зоны изгиба, что очень...

Номер патента: 859865

Опубликовано: 30.08.1981

Авторы: Поздеев, Цымбалюк, Чиликов

МПК: G01N 3/02

Метки: испытательных, машин, опора, силоизмерительных, устройств

...эластичной средой, крышку 5с отверстиями, в которые вставленыопорные стержни с зазором, необходимым для уплотнения замкнутой полости.Замкнутая полость в корпусе разделена на несколько изолированных полостей 2-4, заполненных эластичной средой, которым соответствуют группыопорных стержней разной высоты.Разная высота опорных стержней налкрышкой может обеспечиваться не только их различной длиной, но и за счетразного уровня текучей среды к каждой изолированной части корпуса.Устройство работает следующим образом.Силовоспринимающий элемент (упру Ягое тело динамометра или испытываемый образец) при нагружении опирается на группу стержней 8, передающихнагрузку эластичной среде, находящейся в замкнутой полости 4,В результате гидравлического...

Номер патента: 868439

Опубликовано: 30.09.1981

Автор: Егоров

МПК: G01N 3/02

Метки: испытательной, машине, усилий

...фланцами 2 и 3, втулку 9 с наружной резьбой 10, установленную коаксиально гайке 6 и предназначенную для закрепления ее с помощью резьбы 10 в траверсе 11 испы тательной машины, и систему измерения деформации 3 предназначен для установки 1 его в гнезде 12 траверсы 11.Устройство работает следующим образом. 15На тягу 8 устанавливают гайку 7, затем в гнездо 12 траверсы 11 устанавливают фланец 3, а на него - упрутий элемент 1 так, что,его торец 5 взаимодеЯствует с фланцем 3. Затем на торец 4 20 элемента 1 устанавливают фланец 2, а на тягу 8 - гайку 6 и , заворачивая гайки 6 и 7, стягивают упругий элемент 1, Затем, вворачивая втулку 9 в траверсу, фиксируют упругий элемент 1 с фланцами д 5 2 и 3 относительно траверсы 11.При действии...

Номер патента: 868440

Опубликовано: 30.09.1981

Авторы: Белокуров, Гамазин

МПК: G01N 3/02

Метки: жесткости, испытательной, исследовании, нагрузки, сброса

...шарнира 5 и с возможностью поворота вокруг оси 6 шарнира 5,перпендикулярной оси 7 корпуса 1, установленные с возможностью вэаямодействия со стенками отверстия 4 втулки 3 конус 8 с торцовыми выступами 9 и 10 и отверстиями 11 и 12 в выступах, причем оси отверстий 11 и 12 перпендикулярны оси 7 корпуса, и серьгу 12 с фиксатором 13, устанавливаемым а отверстиях 11 нпи 12,3 868 причем конец 14 серьги 12 служит для крепления серьги в захвате испытательной машины.Устройство работает следующим образом.Помещают конец 2 корпуса 1 и конец 14 серьги 12 в захваты испытательной машины.Затем вставляют конус 8 в отверстие 4 втулки 3 и поворачивают втулку вокруг 1 О оси 6 шарнира 5 таким образом, что выступ 10 оказывается в серьге 12. Соединяют с...

Номер патента: 892267

Опубликовано: 23.12.1981

Автор: Дятлов

МПК: G01N 3/02

Метки: высокочастотном, испытаниях, механических, нагрева, образцов, одностороннего, поле

...(не показан) и служащие для крепления испытуемого образца 3 токопроводящего материала, который размещен между электродами 4 и 5 конденсатора, являющегося источником высокочастотного поля и 20 подключенного к выходу генератора 6 высокой частоты. Между одним из электродов, например электродом 4, и образцом 3 размещен промежуточный элемент 7, выполнен892267 Формула изобретения Составитель айчук Техред А, Бо Тираж 910 ИИПИ Государственного по делам изобретений 5, Москва, Ж - 35, Рау ППП Патент, г. УжгоВ. Грнненкокас КорректоПодписнокомитета СССРи открытийшская наб., д, 4/5род, ул. Проектная,едактор И. Нико аказ 217/63 ВНный из диэлектрического материала, например из сегнетокерамики на основе твердого раствора титанатов бария и стронция,...

Номер патента: 896484

Опубликовано: 07.01.1982

Авторы: Баканеев, Вдовенко, Игнатов, Тугарев

МПК: G01N 3/02

Метки: испытания, листогибочных, машин

...шарниры 12 и пружины 13.Устройство работает следующим образом.Нагружатель 1 устанавливают так, чтобы он охватывал валок 2 и мог поджиматься к валкам 3 н 4 испытуемой машины.В случае, когда машина имеет подвижный валок 2 (Фиг, 1) устанавлива. ют одну штангу 5 с планкой 1 О, взаимодействующей с одним из неподвижных валков 3 и 4. На штангу 5 устанавливают датчик 8 усилия, определяя его положение по планке 1, и шкале 11, таким образом, что чувствительный элемент 9 датчика 8 усилия взаимодействует с образующей валка 2, размещенной между валками 3 и 4, и датчик 6 положения, чувствительный элемент 7 которого взаимодействует с образующей, противоположной валкам 3 и 4.Включают привод перемещения ваика 2, и последний при своем постуаательном...

Номер патента: 896485

Опубликовано: 07.01.1982

Авторы: Зубаренков, Миль

МПК: G01N 3/02

Метки: испытаний, образцов, растяжение, смены, установкам

...2, имеют канавки 26, выполненные на участках, выступающих за пределы тяг 1 и 2, и взаимодействующие с боковыми поверхностями прорезей 13 - 18. К втулкам 9 и 10 прикреплены рукоятки 27 и 28.896485 15 Устройство работает следующим образом.Сначала подготавливают устройство к ра. боте. Для этого рукояткой 28 поворачивают втулку 9 на заданный угол, в результате чего боковые поверхности прорезей 13 - 16, взаимо. действуя с канавками 26 на упорах 21 и 22 и фиксаторах 19 и 20, выдвигают упоры 21 и 22 из окон 5 и 6 до их совмещения, одновременно утапливая фиксаторы 19 и 20 в окнах 3 и 4 заподлицо с внутренней поверхнос. тью активной тяги 1, Аналогичным образом утапливают упоры 23 и 24 в окнах 7 и 8 пассивной тяги 2, закладывают в полость актив...

Номер патента: 898285

Опубликовано: 15.01.1982

Авторы: Васильев, Райбман, Сиов

МПК: G01N 3/02

Метки: оптическая, термокамера

...установлены источники 4 лучистой энергии, причем по крайней мере в одном фокусе источники лучистой энергии выполнены из нескольких элементов 5 например двух), автономно соединенных с источником б питания через регуляторы 7 мощности. Источники лучистой энергии находятся в узлах 8 крепления и имеют возможность перемещения в осевом направлении, а контакты 9 элементов 5, расположенные внутри термокамеры, помещены внутрь металлического экрана 10, закрепленного на корпусе 1 термокамеры и установленного между контактами 9 и образцом 3.Термокамера работает следующим образом..г.ужгор Термокамеру устанавливают на испытательной машине (не показана), размещая образец 3 в общем фокусе концентраторов 2. Регуляторами 7 мощности устанавливают заданную...

Номер патента: 901871

Опубликовано: 30.01.1982

Автор: Степанов

МПК: G01N 3/02

Метки: испытаний, стенду, тормозное, ударных

...другим - с поршнем 2, Параллельйо момент остановки платформы 12, последцилиндру 1 размещена камера 6, со- няя совместно с поршнем 2 будет пеобщенная с полостью 3 цилиндра 1 ремещаться в обратном направлении,посредством канала 7, подключенного 25 Расчетом величина остаточного объемак цилиндру 1 в конце пути торможения полости 3 выбирается таким образом,поршня 2, установленный в канале об- что при движении поршня 2 в обратномратный клапан, включающий эапорныйнаправлении давление в полости 3 эаорган 8 и пружину 9 и обеспечивающий счет расширения воздуха становитсяпуск газа из полости 3 цилиндра 1 ниже атмосферного, В результате платв камеру 6, проходное сечение отвер- форма с изделием останавливается, такстия 10 которого больше или равно...

Номер патента: 905702

Опубликовано: 15.02.1982

Автор: Горюшинский

МПК: G01N 3/02

Метки: копер, корнеплодов, образца, работы, резания

...нем ножом 2 и противовесом 3, установленным на валу 4, который вращается в под.15шииниках 5 и связан с тахогенератором 6, контрольный прибор которого расположен на пульте 7. Устройство для закрепления образца корнеплода 8 смонтировано через тензозвено 9 на ползуне 10, которое перемещается под действием пружины 11 ио направляющим 12, расположенным в корпусе 13, и сто.иорящимся подпружиненной защелкой 14, соединенной с якорем тягового зги ктромаг..905702 нита 15, последний включается концевымвыключателем 16 от кулачка 17, расположен.ного на валу 4 с возможностью регулировки, и кнопкой 18, расположенной на пульте 7,Работа с копером производится в следующем порядке.Выбирается и устанавЛивается на роторе1 нож 2. Устройство с...

Номер патента: 905703

Опубликовано: 15.02.1982

Авторы: Калмыков, Ким, Козырев

МПК: G01N 3/02

Метки: испытательным, машинам, нагревательное

...Оо(4)Если экраны 7 и 8 выполнены из материала, пропускающего тепловые лучи, например из кварцевого стекла, установленного в рамке 12, то распределители теплового потока выполнены в виде прямоугольных накладок 13 из материала, не пропускающего тепловые лучи, например из металла, установленных на тепловых экранах 7 и 8 так, что их продольные оси перпендикулярны осям нагревателей 5 и ;.,6, а ширина В и шаг Ь между накладками 13 выбраны из следующих соотношений: л= - ,(б)й 1-с г-По периметру рамки 12 выполненыуглубления 14, а на концах накладок13 выполнены зажимы 15, входящие вуглубления 14, и фиксирующие накладки 13 в заданном положении. Для улучщения отражательной способности прямоугольных накладок 13 на их поверхностях, обращенных к...

Номер патента: 905704

Опубликовано: 15.02.1982

Авторы: Захаров, Парамонов, Пивовар

МПК: G01N 3/02

Метки: испытаний, механических, нагреватель, преимущественно, установкам

...установки для механических испытаний (на чертеже не показана). На рабочей части А нагревателя выполнена винтовая прорезь 4 с изменяющимся шагом 1 по длине прорези 4, которая разделяет нагреватель на витки 5Нагреватель работает следующим образом.В зависимости от заданного закона, распределения температуры, который необходимо получить по длине испытуемого образца (на чертеже не показан), подбирают одну или несколько трубок 1, число которых определяется условиями испытаний, с таким изменением шага Х винтовой прорези 4, который бы обеспечивал соответствующий закон распределения тепловой мощности по длине нагревателя. Затем устанавливают трубки 1 захватными частями. 2 и 3 в электрические зажимы установки для метахнических испытаний и...

Номер патента: 917047

Опубликовано: 30.03.1982

Авторы: Алексюк, Веселовский, Волощенко, Лукашев, Прокопенко, Самсонов

МПК: G01N 3/02

Метки: испытательным, нагружающее, установкам

...с корпусом 1, Механизм уравновешивания выполнен в виде цилиндрической камеры 12, которая снабженагерметизирующими мембранами 13 изакреплена на общем торце 10 силового сильфона 2 и компенсирующегосильфона 9 со стороны силового сильфона 2. Через канал 14 камера 12сообщается с компенсирующим сильфоном 9. Подача среды под давлением вкамеру 12 осуществляется через штуцер 15, каналы 16 и 17. В камере 12расположен поршень 18, закрепленныйна штоке 3. В стенке камеры 12 выполнен канал 19, который служит дляснижения давления среды в компенсирующем сильфоне 9.устройство работает следующимобразом,Среда под заданным давлениемчерез штуцер 5 по каналу б поступает в полость, ограниченную сильфоном 8 и через канал 7 - в силовойсильфон 2, Одновременно...

Номер патента: 953500

Опубликовано: 23.08.1982

Автор: Медюх

МПК: G01N 3/02

Метки: деформации, образцов

...возможностей устройства для деформации образцов материалов, обпадаюших эффектом"памяти, в криостате связано с тем,что оно снабжено матрцей, установпенщ ной на нижней полке держателя с возможностью перемещения перпендикупярно осиштока-деформатора и имеюшей гибочныйучасток ступенчатой формы,Наличие и устройстве такой матрицы25 позволяет исследовать свойства материалов, обладающих эффектом памяти" сразличной степенью деформации. Устройство для деформации образцовматериалов, содержащее вакуумную камеру со смотровыми окнами, емкость дпякриоагента, расположенную в камере, С 3%образный держатель образца и шток-деформатор, о т п и ч а ю щ е е с я тем,что, с целью расширения технологическихвоэможностей, оно снабжено...

Номер патента: 958902

Опубликовано: 15.09.1982

Автор: Сварика

МПК: G01N 3/02

Метки: испытаниях, образца, растяжение, смеси, удержания

...4, сменные кольца 5, последовательно установленные между об3ращенными друг к другу торцами корпуса 1 и проставки 3, и направляющую втулку 6, размещенную на корпусе 1 с возможностью перемещения вдоль последнего и взаимодействия с внешними поверхностями колец 5. Внутренний диаметр колец 5 равен внутреннему диаметру корпуса 1 и меньшему диаметру конического отверстия проставки 3.Приспособление работает следующим образом.На стол 7 механизма (не показан) изготовления образца 8 устанавливают надстав О ку 3 таким образом, что больший диаметр конического отверстия обращен к столу 7, Затем на свободном торце надставки 3 устанавливают набор сменных колец 5 и направляющую втулку 6, охватывающую кольца 5, а в отверстие втулки 6 на кольца 5...

Номер патента: 1157231

Опубликовано: 23.05.1985

Авторы: Литвинский, Мележик, Троян

МПК: E21C 39/00, G01N 3/02

Метки: горных, пород, трещиноватости

...что резкоограничивает измерительные возможности. зонда, Кроме того, в слаботрещиноватых породах этот недостаток резко увеличивает тру.доемкость вовремя) измерений и снижает ихточностьа в сильнотрещиноватых - вообще не позволяет выполнить измерения из-эанеточности фиксации малых интервалов вре.мени,Целью изобретения является повышение точности определения трещиноватостн горных пород, путем изменения расстояния между герметизаторами. 35Поставленная цель достигается тем, чтоустройство. для определения. трещиноватостигорных пород, содержащее корпус, выпол;пенный в виде полой трубы с дном, наконцах которой жестко закреплены одни 40концы герметиэаторов, подводящие шланги,оно снабжено телескопической перфорированной обоймой и...

Номер патента: 1200161

Опубликовано: 23.12.1985

Авторы: Беленький, Савельев

МПК: G01N 3/02

Метки: горных, динамических, испытаний, пород

...3подключен к входу преобразователя5 напряжение - частота и входу порогового устройства 6, выход которогосоединен с одним из входов схемы 7совпадения, к другому входу которойподключен выход опорного генератора8. Выход схемы 7 совпадения соединенс входом делителя 9 частоты, входомячейки 10 памяти и одним из входовсинхронизатора 11, причем другойвход синхронизатора 11 соединен с выходом делителя 9 частоты, Выход синхронизатора 11 соединен с входом сдвигового регистра 12 и с одним из входов схемы 13 совпадения, второй входкоторой соединен с выходом преобразователя 5. Выходы сдвигового регистра 12 и схемы 13 совпадения подключены к соответствующим ячейкам 14-21памяти, выходы которых могут последовательно подключаться к...

Номер патента: 1221533

Опубликовано: 30.03.1986

Автор: Керимзаде

МПК: G01N 3/02

Метки: горизонтальном, грузового, поддержания, положении, рычага

...который выполнен в виде второго рычага 8, расположенного горизонтально. Один конецрычага 8 жестко связан с опорой 3,а на другом его конце закреплен выключатель, контакты 9 которого установлены у второго конца грузового ры-чага 1 и электрически связаны с электродвигателем.С рычагом 1 при помощи шарнира 1 Освязана активная тяга 11, предназначенная для передачи нагружающего усилия от силовозбудителя 5 к испытуемо"му образцу (не показано),Устройство работает следующим образом,Вращают диск 7 и устанавливаютгрузовой рычаг 1 в горизонтальное положение, При этом контакты 9 выключателя взаимодействуют с концом рычага 1, а привод перемещения опоры 3отключен. После этого производят нагружение испытуемого образца при помощи силовоэбудителя 5, для...

Номер патента: 1227809

Опубликовано: 30.04.1986

Авторы: Колодийчак, Литвинский, Мележик, Троян

МПК: E21B 49/00, E21C 39/00, G01N 3/02 ...

Метки: горных, пород, трещиноватости

...3 для подводящих нагнетательного 4 и "5 распорного 5 шлангов. Внутри корпуса жестко закреплена перепускная трубя 6 ч герметичная перегородка 7, которая установлена ниже перфорационных отверстий. РпНаличие перепускной трубки позволяет обеспечить беспрепятственный выход воздуха из донной части шпура в атмосферу, что дает симметричную схе" му обтекания воздухом верхнего и ниж него герметизаторов зонда и тем самым повышает точность измерений, делая их независимыми от длины данной части шнура.Наличис перемычки отсекаюшей не рабочий 1,мертвый) объем зонда, повышает чувствительность и диапазон из.= мереиий и делает сопоставимыми ре= эультаты измерений, полученных ка раз ньх зондах с таким конструк тивным элементом., Отсутствие перемычки...

Номер патента: 1270627

Опубликовано: 15.11.1986

Автор: Лодус

МПК: G01N 3/02

Метки: грунта, механических, прибор, свойств

...раму 1 пропущен привод11, взаимодействующий с первым червячным колесом б. Торцовые штампы2 и 3 соединены с винтовыми стяжками9 и 10 соответственно посредствомкареток 12 и 13, что обеспечиваетвозможность осевого перемещения торцовых штампов 2 и 3 по винтовым стяжкам 9 и 10, Боковые штампы 4 и 5жестко закреплены на винтовых стяжках 7 и 8, которые параллельны между собой. Вращением привода 15 приводят вдвижение приспособление для созданияосевого и среэающего усилий. Всевинтовые стяжки 9, 1,10 и 8, такимобразом, перемещаются одовременнав осевом направлении и увлеюают эасобой соединенные с ними штампы 2,4, 3 и 5, при этом торцовые штампы2 и 3 сближаются друг с другом содинаковыми скоростями и создают наобразец осевую сжимающую нагрузку,а...

Номер патента: 1276949

Опубликовано: 15.12.1986

Авторы: Манько, Недоступ

МПК: G01N 3/02

Метки: испытания, каблуков

...Проставок снимается сприбора в последовательности, обратной его установке, а в ударник 7устанавливается съемная головка 13,соответствующая данному типу и размеру испытуемых каблуков. В свою очередь соответствующая данному типу иразмеру каблука съемная опора 15,прикрепляется полукольцами 25 к раме. Если при этом концы штырей находятся выше дна съемной опоры 15,то вручную вращением маховика привода 1 механизма внедрения штырей съемная головка 13 со штырями 14 опуска;ется ниже дна съемной опоры 15.После этого испытуемый каблук 16 своейверхней поверхностью 3 (фиг.4) устанавливается.в. углубление 26 съемнойопоры 15 и принимает рабочее положение, необходимое для испытания.Обойма 18 прижимается к нижней поверхности каблука с помощью...

Номер патента: 1278752

Опубликовано: 23.12.1986

Авторы: Матюшечкин, Новгородцева, Прахин, Умрихин

МПК: G01N 3/02

Метки: выявления, геологических, неоднородностей

...Включают генератор и устанавливают н цепи точечных 4 и 5 илинейных 6 и 7 электродов одинаковуюсилу тока, При этом обеспечиваетсяконцентрация силовых линий поля точечых электродов 4 и 5 н центральнойчасти выработок 1 и 2 выемочногостолба и в направлении к измерительному профилю (второй выработке 2),так как силовые линииполя линейныхэлектродов 6 и 7 препятствуют распространению силовых линий поля точечных источников в сторону первойвыработки 1, благодаря чему обеспечивается повышение градиента потенциала от точечных электродов 4 и 5на всей длине измерительного профиля на величину, создаваемую полемлинейных электродов 6 и 7.В зависимости от размеров выемочного столба и условий заземления нгорной выработке размер линейныхэлектродов 6 и 7 и...

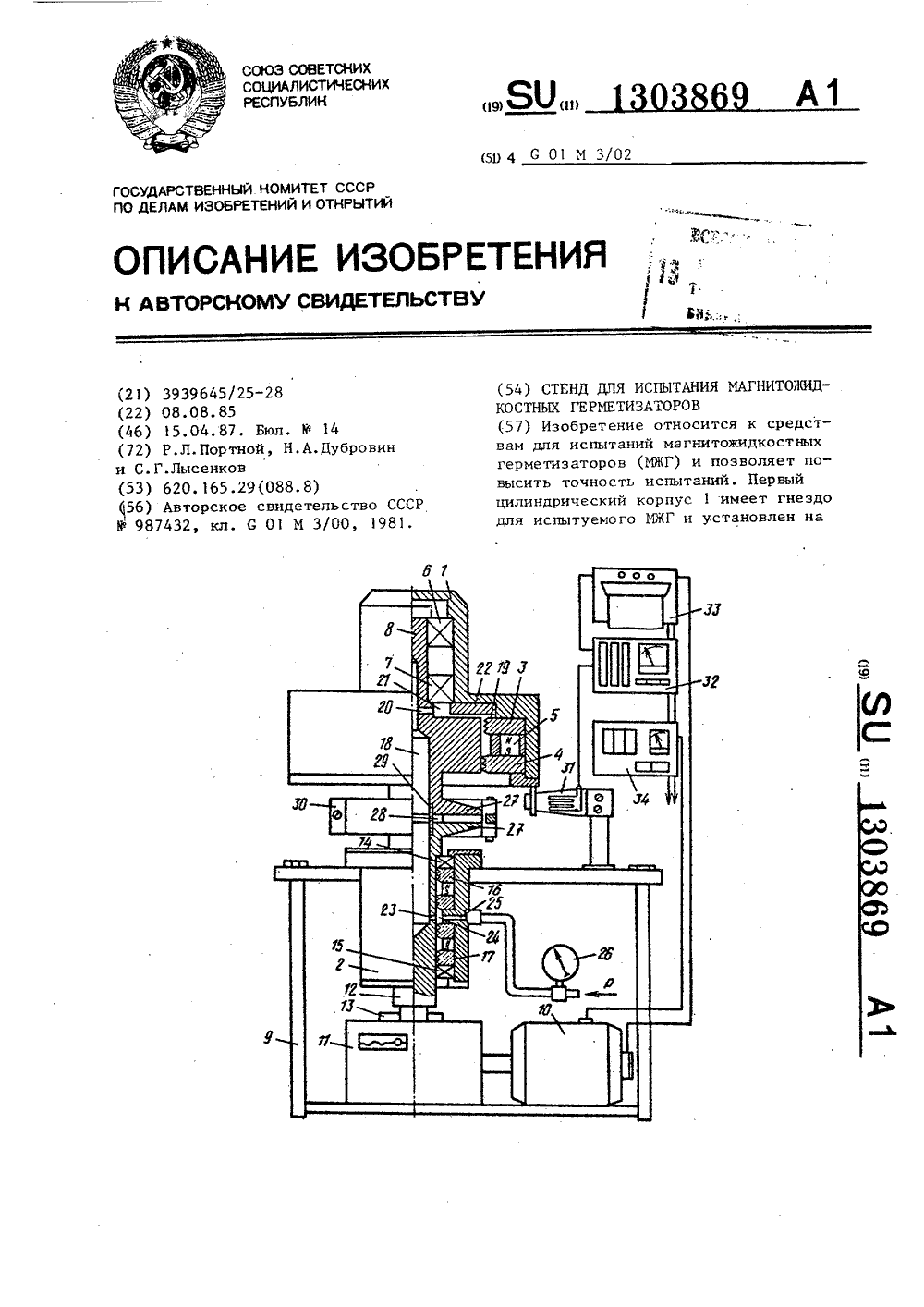

Номер патента: 1303869

Опубликовано: 15.04.1987

Авторы: Дубровин, Лысенков, Портной

МПК: G01N 3/02

Метки: герметизаторов, испытания, магнитожидкостных, стенд

...систему 5 и магнитопроводы 3 устанавливают в гнезде корпуса 1, Заправляют МЖГ магнитной жидкостью. Состыковывают части вала 8 при помощи втулки 29 и замка 30. Для определения критического (пробивного) перепада давления МЖГ испытательную среду под некоторым избыточным давлением подают через полость 24 и проточки 23 и 25 в полость 18 вала 8 и далее через проточку 20 и полость 21 - в полость 19 в зоне МЖГ. Давление повьшают до тех пор, пока не произойдет пробой испытуемого МЖГ. Давление измеряют измерителем 26 и регистрируют на самописце 33. Подача среды непосредственно к МЖГ, а не через подшипники 6 и 7, повышает точность измерения давления. Опре13038 Составитель Л.ОвсянниковаТехред А,Кравчук Редактор Э.Слиган Корректор А.Зимокосов...
