G01N 3/00 — Исследование прочностных свойств твердых материалов путем приложения к ним механических усилий

Номер патента: 638867

Опубликовано: 25.12.1978

Авторы: Голованенко, Иржов, Покидышев, Сергеева, Сидоров

МПК: G01N 3/00

Метки: водородной, металла, оценки, склонности, хрупкости

...темразрушения обр оп рации водорода в месте излома и на расстоянии от излома равной 1,5-2 ширинам образца, а о склонности метал ла к водородной хрупкости судят по отношению указанных концентраций.Способ реализуется следующим об зом.Производят наводораживание образца и его статическое растяжение, при котором происходит перераспределение водородов в металле и локализация его в зонах максимальных напряжений. Пос" ле разрушения образца от обеих его половин, начиная от излома, отрезают равные по длине части и определяют концентрации водорода, например, мета дом вакуумплавления в месте излома и на расстоянии равном 1,5-2 ширинам образца. По отношению указанных концентраций оценивают склонность металла к водородной хрупкости.Чем больше...

Номер патента: 638868

Опубликовано: 25.12.1978

Авторы: Бокман, Кагарманов, Миняев, Ольша

МПК: G01N 3/00

Метки: испытания, листового, штампуемость

...11 мок 2 и матрицей 3 имеется 1 слост:. 5, также заполненная жидкостьюНОД ДаВЛЕННЕМ,Способ осушествляется в след".:с;последовательности: заготовку : псешают под прижим 2 и зажимают с ус.;лие 1 Р, затем производят выпу.-:.вкние рельеаза на заготовке одноврек;е -ИО прикладываются удельные усилияцентральной и . Орцовой частя.Б зависимости от задаваемого нанряв 1 е :,0:с 00 то я и из В 011 ределенн 01- 3 свзаготовки 01 лня Р, Р , и давлен:,.:С 1 ;, --",;: Т Да изменяют сзои вели ".1 ны в дназоне от О до критических.Дефсрма 1 т 11 я заготовки по предла=а:; -МОМУ СПОСООУ ПРОЗОДИТСЯ ДО МОМЕНТа 1 Ьч"ЯЯЯЯЯЯ терн )СтоТрещинл ей . х а - ,: -.: - .пред,сматрива в .пределвдт я)ккГи ЦОО -- ,фланца -;.формула изобретения ПИИПИ Заказ 727,32...

Номер патента: 638869

Опубликовано: 25.12.1978

Авторы: Карпенко, Кацов, Литвин, Ткачев, Хруник

МПК: G01N 3/00

Метки: выносливость, испытания, контактную, стали

...сокращает срок ьное навотную вынос алей ста- начительно предварител жает конта ых марок с раза, испыт ние относится к иалов, а именно ктали на контактн ыта-,особамвыносли чтоаний Формула изобретен акт том дона коийсяатываюи ч ерителятые техть в такт И ИП Иэобрете спкиям матери списпытания с уювость,Известен способ испытания стали наконтактную выносливость, заключающийв том, что испытуемый образец обкаают до начала выкрашивания 1 .,цля ускорения испытаний образецпредварительно наводораживают,Способ заключается в следующем.Образец наводораживают в электролите,5-1,0 нормальным раствором сернойислоты при катодной поляризации сплотностью тока 1-За/дм в течение1 ч. Затем образец обкатывают до появления первого выкрашивания.При испытании...

Номер патента: 641305

Опубликовано: 05.01.1979

Авторы: Гнып, Колеватов, Левченко, Похмурский

МПК: G01N 1/28, G01N 3/00

Метки: испытания, образец, распространению, сопротивление, трещин

...надрез в плоскости соединения и цилиндрические выемки для установки шпилек, связываемых с нагружающнм приспособлением 21. Недостатком известного образца является низкая точность испытания прн углахнагружения, которые требуется выдерживать при испытании заданной композиции материалов.5 Целью изобретения являе ниеточности испытаний.Указанная цель достигается тем, что цилиндрические выемки имеют общую ось, расположенную в плоскости соединения.Это позволяет повысить точность испытаний за счет плавного изменения угла приложения сил от нагружающего приспособления.лагаемый обНа чертеже изображен предразец.Образец состоит из двухмежду собой призматическихтолщиной соответственно Ьанадрез 3 в плоскости соеднненические выемки 4 я 5 для устаи 7....

Номер патента: 641306

Опубликовано: 05.01.1979

Авторы: Ибрагимов, Нафиков

МПК: G01N 3/00

Метки: основой, покрытия, проволоки, прочности, стали, сцепления, углеродистой

...покрытия с образцом 21.Недостатком этих способов является сложность их осуществления, связанная с и особа, Для достижения этой цели изме сходную длину проволоки и длину наплавенного валика, а,о прочности сцепленияпокрытия с основой судят по формуле.11 "- наруткный диаметр Валика и - числ О Витк ОВ Валика,О прочности сцепления покрытия из утлеродистой проволоки с углеродистой сталью Судят по относительной разноти длины Валика и длины проволоки по форму- ле 20 сРОрмула изобретения Способ Опред 8 л 8 ниЯ прочности сцепления и Окрытпя из уг 118 родистой прОВОл Оки Замеряют исходную длину проволоки 1, затем нв. поверхность образца 2 наносят по спирали валик 3 проволоки 1 при импульсном Воздействии тока и постоянном усилии прижатия проволоки...

Номер патента: 641307

Опубликовано: 05.01.1979

Авторы: Лухвич, Симонов, Шарандо

МПК: G01N 3/00

Метки: испытания, металлических

...вданбора 5н по ее Недостаткам н ляется невозмож ческнх материало о локальных ме верхностных слое Цель данного н сследуемыхизвестных устройств явость испытания металлнв с получением сведений аннческнх свойствах поизобретения - расшярпараметров устройства. не н рИзвестно устройство для испытания металлнческнх материалов, содержащее систему нагрева образца, электроды н соеднненный с ними прибор для нзмерення термо-ЭДС 1.Наиболее близким к данному нзобрете иию по технической сущности является устройство для испытания металлических матерналов, содержащее холодный электрод для размещения на нем образца, горячий электрод н систему его нагрева н соединен. ный с ними прибор для измерения термо- ЭДС 2 т. металлического холодном элекревается...

Номер патента: 645056

Опубликовано: 30.01.1979

Авторы: Кубрин, Пыхов

МПК: G01N 3/00

Метки: оценки, разрушению, сопротивляемости, хрупкому

...5 (например, пружину) и жесткий элемент 6, Имитация реальных условий работы нагруженной конструкции с запасом упругой энергии достигается использованием в силовой цепи упругого элемента 5.По мере перемещения привода 4 в пружине аккумулируется энергия упругой деформации. В некоторый момент нагружения высота упругого элемента 5 становится равной высоте жесткого элемента 6, и часть нагрузки в дальнейшем передается через этот жесткий элемент.Поэтому упругий элемент в процессе испытания нагружается силой, меньшей силы разрушения образца. Запасенная в упругом элементе энергия определяется величиной смещения Л.По достижению разрушающего усилия Р упругий элемент стремится вернуться в исходное состояние, и при этом часть его энергии...

Номер патента: 646218

Опубликовано: 05.02.1979

Авторы: Анмегикян, Григорьев

МПК: G01N 3/00

Метки: инструмента, испытания, прочность, режущего

.... тцают режущими пластинами б,В процессе испытания боковую поверхность заготовки 2 . Устанавливают под углом оо к вектору подачи М , касательно к траектории движения 7 испытываемого зуба 5. Многоэубой ступенью б обрабатывают заготовку 3.Такая установка заготовок обеспечивает для исПытываемсго зуба 5 практически мгновенный выход на максималь ное значение среза, которое увеличивается от оборота к обороту фрезЫ при нагружении всей системы СПИД многозубой ступенью фрезы.Значения мииутной подачи т об/мин выбирают из условия работы многозубой ступени Г , а величины чисел оборотов И об/мин - в соответствии с требуемыми значениями скорости резания для испытываемого зуба 5.Изменение угла об установки заготовки 2 позволяет изменять...

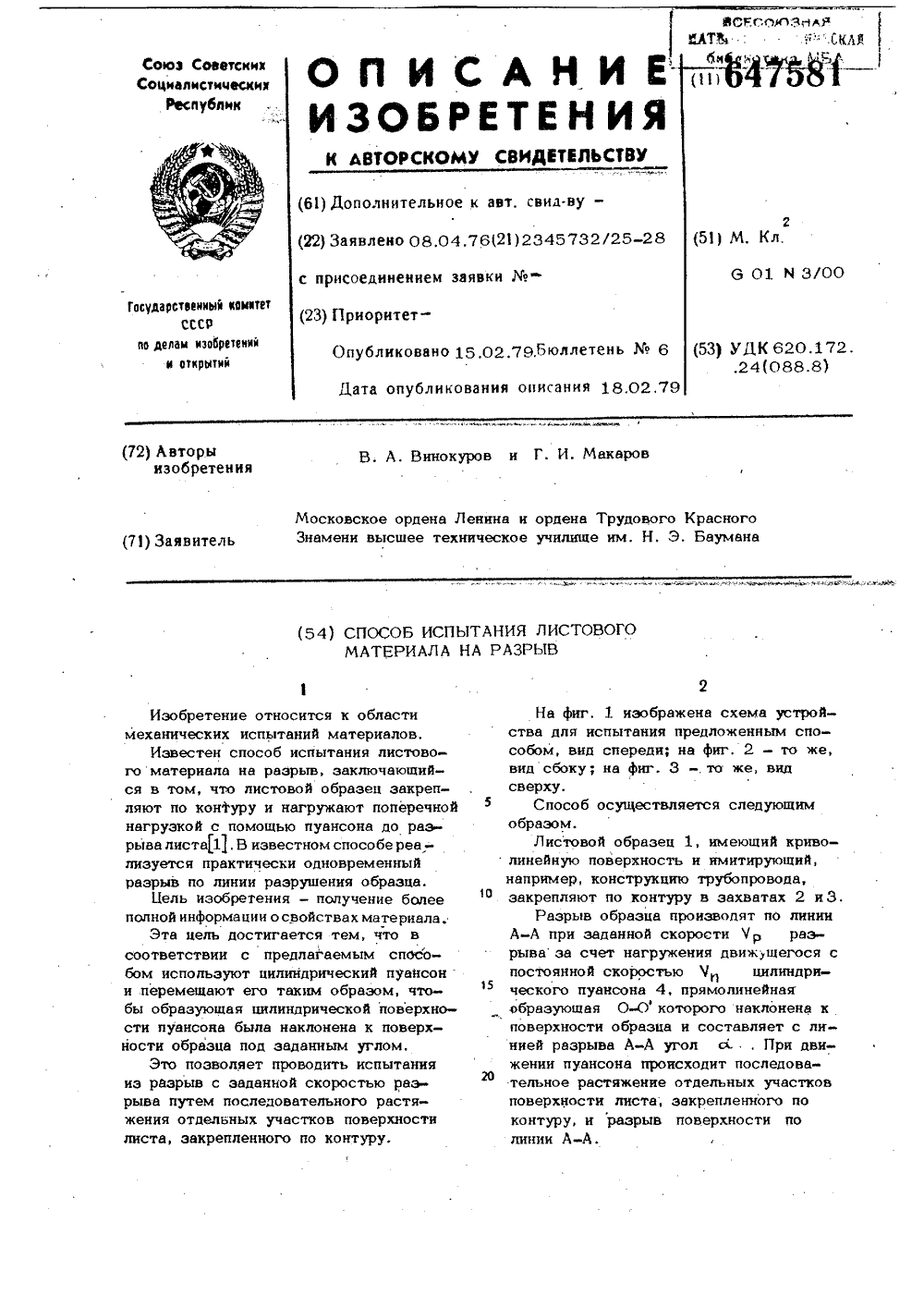

Номер патента: 647581

Опубликовано: 15.02.1979

Авторы: Винокуров, Макаров

МПК: G01N 3/00

Метки: испытания, листового, разрыв

...его таким образом, чтобы образующая цилиндрической поверхности пуансона была наклонена к поверхности образца под заданным углом.Это позволяет проводить испытания из разрыв с заданной скоростью разрыва путем последовательного растяжения отдельных участков поверхности листа, закрепленного по контуру. 1 изображена схема ус испытания предложенным д спереди; на фиг. 2 - то ; на фиг, 3 - . то же, вид Способ осуществляется следующимобразом,Листовой образец 1, имеющий криволинейную поверхность и имитирующий,например, конструкцию трубопровода,закрепляют по контуру в захватах 2 и 3,Разрыв образца производят по линииА-А при заданной скорости Чр разрыва эа счет нагружения движущегося спостоянной скоростью Ч цилиндрического пуансона 4,...

Номер патента: 655925

Опубликовано: 05.04.1979

Авторы: Ляпин, Сачек, Седов

МПК: G01N 3/00

Метки: двухплоскостном, касательных, напряжений, прибор, срезе

...плите закреплены неподвижные 1 вокняя 8 и верхняя 9 цилиндрические обоймы. Верхнее 10 и нижнее 11 подвижные донья штампы) взаимодействуют с механизмом нагру жения с помощью винтов 12 и 13. Анализ показывает, что равномерность распределения нормадьных напряжений в плоскости среза может быть достигнута при выполнении внутренних рабочих поверхнос О тей штампов параболическими. Учитывая, однако, сложность изготовления таких поверхностей и небольшую ошибку распределения напряжений при замене этих поверхностей сферическими, предпочтительно выполнять внутреннюю поверхность каждого из доньев сферической радиусом, равным внутреннему радиусу обоймы.На нижнее дно нагрузка осушествдяеэся через гибкий элемент с наклонными Зо тензодатчиками 14, а на...

Номер патента: 657313

Опубликовано: 15.04.1979

Авторы: Веремеенко, Мейерсон

МПК: G01N 3/00

Метки: изделия, модуля, протяженного, сдвига, тонкого

...мод нормальных колебаний; й 9, )(с, йс - номера гармоник (чисоло полуволн), соответствующие симметричной, крутильНой и антисимметричной модам;т - масса контролируемого участка.Способ осуществляется следующим образом.6573 20 Формула изобретения Способ измерения модуля сдвига тонкого протяженного изделия, заключающийся в.том, что с боковой поверхности иэделиявозбуждают в нем ,крутиль ную моду нормальной ультразвуковой волны, измеряют частоту акустического резонанса и количество полуволн, укладывающихся на контролируемом участке изделщя в момент резонанса, 0 и по соотношению этих параметров и/""Р "/ММф,ФфУ . мюф 4 ФФд,:гФЯ ф 4 фlф ФРФ РФ фГ,рд,щуруделкя на заданнойабазЙ кйют 1 УсЫяЮо устанавливают ультразвуковые преобразователи,...

Номер патента: 665236

Опубликовано: 30.05.1979

Авторы: Васильев, Захарченко, Киселев, Ковальчук, Утленко, Черкасов

МПК: G01N 3/00

Метки: релаксометр

...кольца 12. В центральной части обкладок предусмотрены сквозные отверстия.Средства для зажима образца и для его нагружения включают две пластины 15 и 16, винт 17 и гайку 18. Пластина 15 жестко соединена с динамометрическим кольцом, а пластина 16 имеет отверстие и свободно надета на винт 17 и от выпадения удерживается гайкой 18. Так же, как и обкладки 13, 14 емкостного датчика, пластина 15 имеет сквозное отверстие. Через это отверстие проходит винт 17, жестко соединенный с динамометрическим кольцом 12.Таким образом, силоизмерительный узел средств для зажима образца и для нагружения образца представляет собой единый комплексный узел, который в рассматриваемом примере исполнения жестко, прикреплен к крышке 2.Релаксометр работает...

Номер патента: 665237

Опубликовано: 30.05.1979

Авторы: Барвинок, Козлов

МПК: G01N 3/00

Метки: коэффициента, пуассона

...определения поперечной и продольной деформаций при деформировании образца, причем деформацию образца осу ществляют термометрическим методом 1.Однако эти способы не позволяют производить измерения коэффициента Пуассона с достаточной точностью у малопластичных многокомпонентт 4 ых материалов (керамика, 15 металлокерамика, стеклокерамика и т. д.), которые слабо подвержены деформации.Известен способ определения коэффициента Пуассона, заключающийся в том, что раздельно измеряют модуль нормаль ной упругости и модуль сдвига динамическим резонансным методом при возбуждении в образце изгибных и крутильных колебаний, воздействуя на образец с помощью звуковых колебаний. Г 1 о данным этих изме рений и вычисляют коэффициент Пуассона по известным...

Номер патента: 670851

Опубликовано: 30.06.1979

Авторы: Горяев, Зайцев, Новаковский, Эткин

МПК: G01N 3/00

Метки: изгибе, коэффициента, модуля, статического, температурного, упругости

...выполненный В виде глухой гайки, Захват б подгкимае; 10 оорязец 7 к Внутренней поверхности стенк 11 термОкамеры 5 и сна%(сн зеркяль 110 й плоскостью 8, образованной на торце захвата б, обращенном к автоколлиматору 2.Е свободному концу образца 7 присоеди нен груз 9 с зеркальной плоскостью 10, упирающийся в торец 11 образца. Центр тяжести груза 9 размещается в плоскости торца 11 и прижат к торцу 11 образцас помощью гайки 12, Вес груза 9 подобоанао так, что обеспечивается заданный прогиб свободного конца образца под его собстВенньм Весом и весом груза 9. В торцовой стенке термокамеры 5, на которой расположен заВат б, Выполнены два фясоле. видных сквозных паза 18 и 14, симметоич ных относительно оси вращения термокамеры 5. Через эти пазы...

Номер патента: 676901

Опубликовано: 30.07.1979

Авторы: Дорошенко, Семенов, Черненко

МПК: G01N 3/00

Метки: испытания, напряжений, релаксацию

...6, на который оперта планка 4, индикатор 7 и иглообразный нагревательный элемент 8,Способ осуществляют следующим образом.Кольцевой образец 9 с прорезью, изготовленный из металла, деформируют нагружением, завинчивая гайку 2 на болт 1, вставленный в отверстия в образце, до заданной деформации. Помещают нагруженный образец в нагревательное устройство (на чертеже не показано) и выдерживают заданное время при заданной температуре, после чего охлаждают. Затем образец размещают между опорными планками 3 и 4, в прорезях которых утапливают выступающие головки болта 1 и гайки 2, и, перемещая упор 6, устраняют зазоры между наружной поверхностью образца 9 и опорными планками. При этом не допускают дополнительного деформирования об676901 Формула...

Номер патента: 681348

Опубликовано: 25.08.1979

Авторы: Шерман, Ярошевская

МПК: G01N 3/00

Метки: испытания, криволинейных, образцов

...по технической сущности и достигаемому результату.Недостатком известных способов является Способ осуществляют следующим образом.Вдоль поверхности образца 1, имеющего форму незамкнутой оболочки двоякой кривизны, устанавливают вкладыши 2 и 3 с выступами 4 по их краям, которые обращены ко дну оболочки, и упирают выступы в дно. Образец 1 размешают на опорах 5 и прикладывают нагрузку, вставляя между вкладышами 2 и 3 клиновой элемент 6 и перемещая его, например при помощи гибкого элемента 7, присоединенного че. реэ блок б к погружающему механизму (на чертеже не показан). При этом клиновой элемент 6 раздвигает вкладыш 2 и 3 и одновременно за счет трения обеспечивает давление выступов 4 на дно оболочки, Оболочка изгибается в двух взаимно...

Номер патента: 684381

Опубликовано: 05.09.1979

Авторы: Кулинич, Никитин

МПК: G01N 3/00

Метки: вязкость, зоны, испытании, металлов, образцов, пластической, размеров, разрушения

...а е размерах пластической зоны судят по количеству отколовшихся меток. Это позволяет при испытании образца быстро установить зону пластической деформации и ее распространение при последующем увеличении нагрузки. На фиг. 1 изображен образец дляиспытания предложенным способом; нафиг. 2 - эона А фиг, 1,Предложенный способ осуществляют следующим образом.Образец 1 с надрезом 2 и .наведенной иэ вершины надреза усталостной трещиной 3, имеющий полированную боковую поверхность, нагревают и методом напыления хрупкого материала наносят метки 4 в отдельных точках поверхности образца с известным расстоянием между этими точками. Затем прикладывают нагрузку Р и регистрируют распространение трещины, характеризующее вязкость разрушения исследуемого...

Номер патента: 684382

Опубликовано: 05.09.1979

Авторы: Жирова, Мокринский, Ригмант, Хныкина

МПК: G01N 3/00

Метки: предела, стальных, текучести, условного

...материала образца, замеряЦелью изобретения является упрощение способа.Эта цель достигается тем, что остаточную относительную деформацию влунке сохраняют равной 0,4-0,7,Способ осуществляется следующимобразом.В поверхность стального образцавдавливают сферический индентор поднагрузкой с остаточной относительной деформацией в лунке, близкой кдеформации, соответствующей условному пределу текучести и составляющей 0,4-0,7,Вдавливание сферического индентора производится на приборе Бринелляпри стандартных нагрузках в зависимости от предполагаемой прочностиматериала.После вдавливания с оста". нойотносительной деформацией в лун:еФормула изобретения условный предел текучестиматериала, кг/ммнагрузка, кг 1диаметр индентора, мм;глубина...

Номер патента: 691726

Опубликовано: 15.10.1979

Авторы: Лицын, Садиков

МПК: G01N 3/00

Метки: исследования, процесса, разрушения

...2, соеди"няющий образец 3 с добавочным сопротивлением 4, является первичной обмоткой трансформатора 5. Источник пи тания 1 и добавочное сопротивление4 шунтируются конденсатором б, Вторичная обмотка 7 трансформатора подключена к регистрирующему узлу 8.Устройство работает следующим образом.При нагружении образца 3 механическим усилием Р механические и электрические характеристики его с ростом трещины меняются скачкообразно.Скачкообразно изменяется и активнсопротивление образца, Так как краэцу 3 приложено постоянное напрние (это достигается включением кон денсатора 6, то при изменении электи цесеоеобяже693 726 имов Составитель Ва Тех е 3. Файт Р акто Заказ 62 екто М, Шароши и 1090 Подп ного комитета СССР ний и открытий 5 Ра ская...

Номер патента: 700810

Опубликовано: 30.11.1979

Авторы: Алавердов, Богуславский, Дорохин, Сизов, Сизова

МПК: G01N 3/00

Метки: вытяжке, заготовки, круглой, листовой, напряжений, сжатия, фланце

...между радиальными плоскостями,На фиг. 1 показана заготовка; нафиг. 2 - заготовка в процессе вытяжки 1 на фиг, 3 - заготовки с разнойдлиной вырезов,Способ осуществляется следукщимобразом,В круглой листовой заготовке 1 выполняют два остроугольных выреза 2и 3 длиной с, таким образом, что онисимметричны относительно радиуса 4вырезов 2 и 3 наиболее удалены от радиуса 4, размещены под углом а(. (не более 45 ) друг к другу. Затем заготовку 1 устанавливают на матрицу 7 штампа, в вырезы 2 и 3 устанавливают силойзмеритель 8, заготовку 1 прижимают прижимом (не показан) с усилием Ри вытягивают пуансоном (не показан) с усилием РП . Проводят вытяжку на заданную глубину Н и измеряют силоизмерителем 8 усилие Рвозникающее между поверхностями .5 и...

Номер патента: 706738

Опубликовано: 30.12.1979

Автор: Бройде

МПК: G01N 3/00

Метки: исследования, механических, свойств

...к другому.(например, от растяжения к трению) без15 .переустановки образца,формула изобретения Установка содержит корпус 1 с пазами, в которых перемещается П-образная рама 2, На концах рамы выполненынаправляющие 3 для захватов 4, в которых шарнирно закреплены держатели 5с прорезями 6 для установки образца 7,закрепленного штифтами, Кроме того, .установка содержит рабочий вал 8, наконцах которого выполнены встречнонаправленные резьбы, взаимодействующиес ответными резьбами в захватах 4, размещенных на валу 8 в направляющих 3.Приводной вал П установлен с возможностью взаимодействия как с рабочимвалом 8, так и с рамой 2.Изаимодействие вала П с рамой 2осуществляется посредством фиксатора10 вилочного типа, обеспечивающего шл 1 кцевое...

Номер патента: 706739

Опубликовано: 30.12.1979

Автор: Осасюк

МПК: G01N 3/00

Метки: долговечности, конструкции, остаточной

...образом.Из элемента конструкции после предварительного погружения в течение времени наработки, меньшего чем заданное, изготавливаютсерию образцов, испытывают их на длительнуюпрочность и результаты испытаний в видевторичной кривой А длительной прочности наносят на диаграмму. Затем иэ того же элементаконструкции после его нагружения в течение 15 заданного времени наработки изготавливаютвторую серию образцов, испытывают их надлительную прочность и результаты испытанийв виде вторичной кривой Б длительной прочности наносят на ту же диаграмму длительнойпрочности. При этом вторичные кривые длитель.ной прочности строят на диаграмме длительнояпрочности не из начала координат, как это при.нято, а иэ точек, соответствукппих меныпемуи заданному...

Номер патента: 711422

Опубликовано: 25.01.1980

Авторы: Бордюговский, Забашта, Сеин

МПК: G01N 1/28, G01N 3/00

Метки: исследования, композиционного, образец, прочности

...ленты с центральными отверстиями, расположенными параллельно друг другуЦелесообразно выполнить центральное отверстие каждого концевого участка так, чтобы оно было расположено на равном расстоянии относительно образующей образца. бордюговский и В. Ф, Забашта На фиг. 1 схематически изображен образец, разрез Б - Б на фиг, 2; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - узел В на фиг. 1.Образец содержит рабочий участок - полоску 1 и кольцевые участки с центральными отверстиями 2, расположенными симметрично относительно образующей 3 образца.Образец работает следующим образом.Зажимное устройство испытательной машины использует кольцевые участки с центральными отверстиями образца для его захвата. Так как зона захвата имеет поперечное...

Номер патента: 714215

Опубликовано: 05.02.1980

Автор: Щукин

МПК: G01N 3/00

Метки: давлением, упрочнения

...работает следующим обрезаготовка, и узел нагружения, а каналы . зом.1 чимеют одинаковые диаметры, равные. два-В канал 2 помещают заготовку 6 иметру заготовки." . : . .;проталкивают ее посредством пуансона5 в канал 3. Затем в канал 2 помешвютНедостатком устройства является не- новую заготовку (не показана) и также13возможность осуществления рввномерйой проталкивают ее в канал 3.деформации за один проход, так как за- ". При этом последующая заготовка споготовки канада сопряжены под углом; - . собствует удалению предыдущей заготовЦелью изобретения является осушест- ки 6 из канала 3.вление равномерной деформации за один Чистый сдвиг осуществляется за счетпроход. того, что заготовка, проходя по сопряЭто достигается тем, что каналы узла...

Номер патента: 714216

Опубликовано: 05.02.1980

Авторы: Гневко, Дубровин, Лунин, Маричев, Мукомела

МПК: G01N 3/00

Метки: градуировки, модель, установок

...технике, а именно к моделям длягрвдуировкн установок,. регистрирующихразвитие трещины в металле.Известна модель для градунровкн,регистрирующих развитие трещины в ме- талле. Она выполнена нз жести н содержит имитатор трешннй Я.Такая модель разрушается после каж-дой градунровкн, и на ней трудно имитировать трещину определенной формы.Целью изобретения является расшире- ние технологическкх возможностей моделн.Указанная цель достигается за счет,. того, что модель выполнена в виде сосуда с электропроводным веществом в. жидкой фазе, а имитатор трещины выполнен, лнз изолятора, причем а качестве электро проводного вещества использована ртуть.цНа чертеже приведена схема модели. трМодель выполнена в виде сосуда 1 изпрозрачного...

Номер патента: 715963

Опубликовано: 15.02.1980

Авторы: Авербах, Хасин, Шленский

МПК: G01N 3/00

Метки: длительной, оценки, полимерных, прочности, ускоренной

...времени эксплуа-тации 1).Недостатком известного способа является его большая продолжительность.Наиболее близким к изобретениюпо технической сущности и достигаемому результату является способ ускоренной оценки длительной прочностиполимерных материалов, заключающийся в том, что образец выдерживаютпод статической нагрузкой, не доводяего до разрушения, а затем проводятиспытание на кратковременную барочностьдо разрушения (2,Недостатком известного способаявляется невозможность"оценки"длительной прочности ненаполненныхполимЕр-ных материалов.Цель изобретения - обеспечениевоэможности оценки длительнойпрбч-3 аполйенных полимерных матер По полученным значети бпределяют величинукоторую используют длятельной прочности или дОперация захолажйвадля...

Номер патента: 717611

Опубликовано: 25.02.1980

Авторы: Каратыш, Кузьмин, Пучков

МПК: G01N 3/00

Метки: горячих, металла, образованию, сварного, сопротивления, трещин, шва

...сваркой сварной ш руют наличие трещин в металл Зтот способ является наибол к изобретению по технической достигаемому результату,Однако этот способ трудоем требуется большое количество образцов для фиксации скорост рования, при которой образуетс Целью изобретения являетс ние трудоемкости способа.С. Кузьмин и В. Н. Пучк ский политехнический институт туду колебаний, нижесутствуют.Способ осуществляют слзом. Образец, состоящий, например, из двух свариваемых частей, нагружают, возбуждая в нем вынужденные колебания заданной амплитуды с частотой, лежащей в пределах 20 - 25 Гц. При этом в образце возникает напряжение изгиба или растяжения-сжатия. Наносят на образец сварной шов и фиксируют наличие трещин в сварном шве. Если амплитуда колебаний...

Номер патента: 724975

Опубликовано: 30.03.1980

Авторы: Израилев, Лейзерович, Махутов, Миронов

МПК: G01N 3/00

Метки: автоматическое, детали, накоплением, поврежденности

...1 и 2, последовательно включенные блок 12 сравнения, блок 13 фиксации максимального значения показателя состояния детали, нелинейный преобразователь 14, сумматор 15 и счетчик 16,блок 17 фиксации минимального значения показателя состояния детали и нелинейный преобразователь 18, включенные параллельно блоку 13.Устройство работает следующим образом.С помощью задатчика 5 устанавливается текущая величина дефекта. Датчики 1 и 2 температурных и механических напряжений, подключенные к контролируемой детали (на чертеЖе йе показанЫ), формируют сигналы по текущему йаг 1 ряженному ее состоянию, поступающие на вход функционального преобразователя 8, на выходе которого получают текущее значение относительного коэффициента интенсивности...

Номер патента: 728029

Опубликовано: 15.04.1980

Авторы: Борисов, Кошкин, Суворов

МПК: G01N 3/00

Метки: зерен, прочности

...втулкой 8. Цилиндр 9 соединенс меха- ЗО низмом 10 его перемещения а опора 2 - с механизмом 11 ее осевого перемещения и механизмоь 1 12 ее поворота. Механизм 10,11,12 соедиюн с приводом (на фигурах не вокаэан).Устройство работает следующим образом.Зерно 13 устанавливается на рабочей поверхности 5 неподвижной опоры 3 (иэ-за наличия штыря 6 оно никогда не может попасть на центр неподвижной опоры). Затем механизм 10 перемещает цилиндр 9, который образует камеру с испь;туемвч зерном внутри. Если зерно 13 при установке попало на край рабочей поверхности 5, то оно перемещает ся к штырю и предохраняется от преждевременного удаления с рабочей поверхности 5 опоры 3, Механизм 11 перемещает подвижную опору 2, рабочая поверхность 4 которой...

Номер патента: 729479

Опубликовано: 25.04.1980

Автор: Журавлев

МПК: G01N 3/00

Метки: наклепом, поверхностного, слоя, толщины, упрочненного

...пластич.ности, а основной образец подвергают пластическому деформированию при этих значенияхтемпературы и деформации,Способ осуществляется следующим образом.Из исследуемой детали вырезают плоскийобразец, шлифуют и полируют механическимили электроштт;1 чесхим методами плоскостьреза, секущую упрочненный слой. Одновременно нз исследуемой детали вырезают дополнительные образцы (онн могут и не содержатьупрочненный наклепом поверхностный слой),испытывают их на пластичность при различ.ных температурах и определяют температуруи деформацию, соответствующие наибольшейпластичности, Затем основной образец подвергают пластическому деформированию при этихзначениях температуры и деформации в направлении, параллельном упрочненному слою,и за искомую...
