Способ определения размеров пластической зоны при испытании образцов металлов на вязкость разрушения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

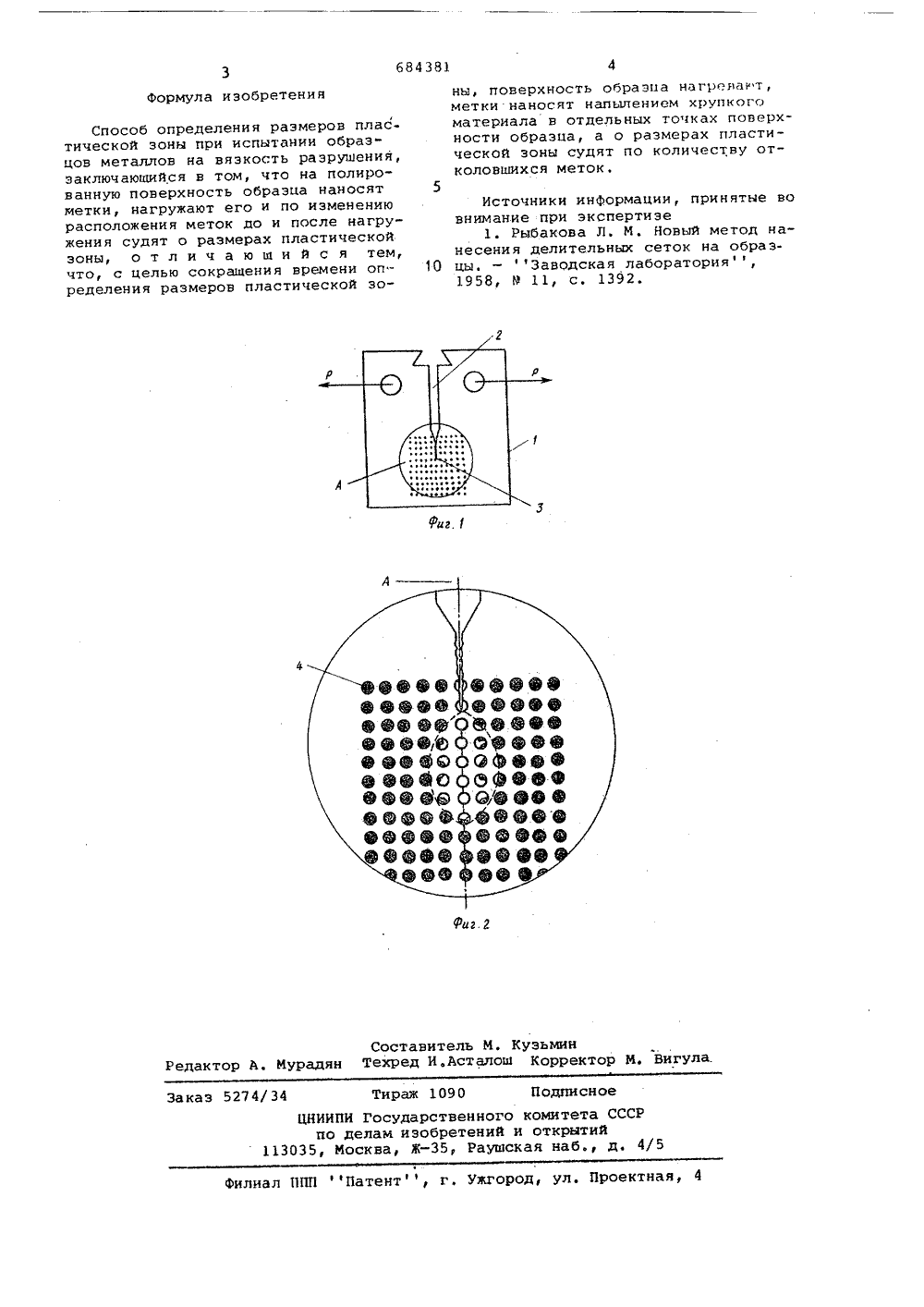

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 09.02,78(21) 2578122/25-28с присоединением заявки Йо(23) Приоритет -Опубликовано 0509.79. Бюллетень Йо 33Дата опубликования описания 10.09.79 Союз Советскик Социалистических Республик11684381В(51)М. Кл. С 01 Ы 3/00 ГосударственнмЯ омнтет СССР но аелам нзобретеннЯ н отрытнЯ(54) СПОСОБ ОПРЕДЕЛЕНИЯ РАЗМЕРОВ ПЛАСТИЧЕСКОЙ ЗОНЫ ПРИ ИСПЫТАНИИ ОБРАЗЦОВ МЕТАЛЛОВ НА ВЯЗКОСТЬ РАЗРУШЕНИЯ25 30 Изобретение относится к механическим испытаниям материалов, в частности к способам определения размеров пластической зоны при испытании образцов металлов на вязкость разрушения.Известен способ определения размеров пластической зоны при испытании образцов металлов на вязкость разрушения, заключающийся в том, что на полированную поверхность образца наносят метки, нагружают его и по изменению расположения меток до и после нагружения судят о размерах пластической эоны (1. 5 Недостатком известного способаявляется длительность определенияразмеров пластической зоны.Целью изобретения является сокращение времени определения размеровпластической зоны. Укаэанная цель достигается тем, что поверхность образца нагревают, . метки наносят напылением хрупкого материала в отдельных точках поверхности образца, а е размерах пластической зоны судят по количеству отколовшихся меток. Это позволяет при испытании образца быстро установить зону пластической деформации и ее распространение при последующем увеличении нагрузки. На фиг. 1 изображен образец дляиспытания предложенным способом; нафиг. 2 - эона А фиг, 1,Предложенный способ осуществляют следующим образом.Образец 1 с надрезом 2 и .наведенной иэ вершины надреза усталостной трещиной 3, имеющий полированную боковую поверхность, нагревают и методом напыления хрупкого материала наносят метки 4 в отдельных точках поверхности образца с известным расстоянием между этими точками. Затем прикладывают нагрузку Р и регистрируют распространение трещины, характеризующее вязкость разрушения исследуемого металла, При нагружении образца в зоне пластической деформации происходит откол меток. Визуальное наблюдение и регистрация отколов меток позволяют сильно сократить время обработки результатов испытаний.,684381 Формула изобретения Фиг. г Составитель М. КузьминРедактор А, Мурадян Техред И.Асталош Корректор М. Вигула. Заказ 5274/34 Тираж 1090 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 филиал ППП Патент, г. ужгород, ул. Проектная, 4 Способ определения размеров пластической зоны при испытании образцов металлов на вязкость разрушения, заключаюшийся в том, что на полированную поверхность образца наносят метки, нагружают его и по изменению расположения меток до и после нагружения судят о размерах пластической эоны, о т л и ч а ю ш и й с я тем, что, с целью сокрашения времени определения размеров пластической зоны, поверхность образца нагренат,метки наносят напылением хрупкогоматериала в отдельных точках поверхности образца, а о размерах пластической зоны судят по количеству отколовшихся меток. Источники инФормации, принятые вовнимание при экспертизе1. Рыбакова Л. М. Новый метод нанесения делительных сеток на образ цы, - Заводская лаборатория,1958, ь 11, с. 1392.
