G01N 1/04 — в твердом состоянии, например путем вырезания

Номер патента: 1328719

Опубликовано: 07.08.1987

Авторы: Абрамов, Вольф, Моичкин, Тихонов

МПК: G01N 1/04

Метки: взятия, почвы, проб

...при выведении пробоотборного стакана из скважины, а во втором случае ухудшается представительность проб.Устройство для взятия проб почвы работает следукгщим образом.Выбрав место взятия пробы, укладывают на поверхность почвы пластину 10 кондуктора с заглублецием в почву воронки 11. Выгребают ножом почву из воронки 11 и выравнивают гн)верхцость на уровне нижнего края воронки. Вводят в почву через отверстие в воронке пробоотборный стакан 1, пользуясь рукояткой 3 штанги 2, совершая одновременно угловые перемещения вокруг вертикальной оси штанги и добиваясь совмегцеция нижнего деления шкалы 8 на штоке с меткой на верхнем торце штанги. Стопор 13 при этом ослаблен и це удерживает шток 5 в штанге, а стопор 12 удерживает держатель 6 в штоке....

Номер патента: 1330495

Опубликовано: 15.08.1987

Авторы: Пежемский, Слуцкий, Чернопятов

МПК: G01N 1/04

Метки: автоматический, шламоотборник

...себестоимости автоматического шламоотборника эа счет упрощения его конструкцииНа фиг 1 изображен автоматический шламоотборник, продольный разрез; на Фиг,2 - разрез А-А на фиг.1,Автоматический шламоотборник вкпючает корпус 1 с приемным наклонным раструбом 2, в рерхней части которого 25 укреплен шланг 3 для подведения воздушно-шламовои струп выходящеи под давлением из загерметизированного устья буровой скважины, Б нижней стенке 4 раструба 2 имеются проход ные отверстия 5, а снаружи к стенке 4 с минимально допустимым зазором установлен на валу 6 диск 7 с такими же проходным отверстиями Я вращающийся от привода 9, На внутренней поверхности верхней стенки 10 раструба 2 укреплены в шахматном порядке наклонные отражательные перегородки 11,40Для...

Номер патента: 1334057

Опубликовано: 30.08.1987

Авторы: Долгих, Кушулун, Политиков, Шадхин

МПК: G01N 1/04, G01N 1/22

Метки: газовых, грунтовых, отбора, проб, пробоотборник

...не уплотняется. Сохраня 13ется естественная проницаемость для почвенного газа. Часль грунта, которая срезается режущей кромкой 12 и попадает внутрь коронки 7, уплотняется по мере погружения пробоотбор.ника усеченным конусом 15 и выдавливается вновь поступающими в коронку 7 порциями грунта в приемник 6 грунта. Когда буртик 11 коронки 7 проникает в грунт, то он уплотняет его, предотвращая поступление атмосферного воздуха в кольцевую проточку 13, Фланец 3, опускаясь, достигает основания 9 и передает ему механические колебания о 1 вибромеханизма 1, Стержни 10 под влиянием механических колебаний такжепогружаются в грунт, передавая внего этиколебания, Далее пробоотборник погружаетсяв грунтвместе с воэбудителемупругих колебаний, Возбуждаемые...

Номер патента: 1345091

Опубликовано: 15.10.1987

Авторы: Зейдаль, Столович, Усович

МПК: G01N 1/04

Метки: грунта, донного, отбора, проб

...Толкатели 17 и 21 во всехштангах установлены в пластмассовыхвтулках 22 а для ограничения ходаперемещения снабжены шайбами 23, Штан, ги между собой и с корпусом 1 соединены накидными гайками 4,Режущий башмак 2 снабжен винтовой10 нарезкой 25, а канал 5 имеет свободный выход наружу. Отсекатель 4 и канал 5 выполнены переменной ширины,Для обеспечения минимального зазора между корпусом 1 и капсулой 815 последняя по торцам выполнена с полимерным покрытием,Устройство работает следующим образом.Штанги 16 и 18 предварительно20 соединяют между собой и с корпусом 1.Затем гильзу 9 для пробы грунта устанавливают в капсулу 8, для чегокапсулу 8 выводят из проема корпуса1 (поворачивают гри нажатии на боко 25 вую поверхность), в рабочем положении...

Номер патента: 1348701

Опубликовано: 30.10.1987

Авторы: Глумов, Грибанов, Моисеенко, Хлыцов, Яцко

МПК: G01N 1/04

Метки: глубоководных, грунтов, дистанционного, исследования

...в поднятом относительно гильзы 4 положении и диск 8 касается торца 20. Таким образом, гильза 4 вместе с треногой 5 висит на диске 8 и прикрепленном к нему через стакан 9 стержне 13. В этом положении собачки 18 зацепами 21 подведены под диск 8 (показано пунктиром), а крыпь 1 гатка 1 находится внутри стакана 5. После достижения устройстном дна и внедрения в грунт опор 6 под действием грузов 14 и 22 и инерционных сил масс этих грузов и других деталей, связанных с ними, гильза 4 и гайка 7, образующие одно целое, начинают перемещаться вниз относительно треноги 5, эаглубляя в грунт крыпьчатку 1, При этом гильза 4 перемещается относительно треноги 5 поступательно вдоль оси отверстия в треноге (это достигается, например, шпоггочньгм...

Номер патента: 1350530

Опубликовано: 07.11.1987

Автор: Васильев

МПК: E02D 1/04, G01N 1/04

Метки: грунтонос

...по отношению к трубе 2;,. при этом переходник3 упирается в верхний торец трубы 2,Концы троса 7 закрепляются зажимом15 так, чтобы трос 7 был натянут и,в то же время, располагался в кольцевой выточке 5 грунтоприемника 1. Нижняя часть грунтоприемника 1 покрывается эластичным башмаком 10 поверхэластичной оболочки 9,40Грунтонос работает следующим образом.1350530 10 15 20 ное трение о грунт,30 40 45 50 Грунтонос осторожно опускается наштангах, навинченных на переходник 3,до забоя заранее пробуренной скважины, Грунтоприемник 1 с трубой 2 удерживается в исходном положении относительно кольца 13 с переходником 3 засчет действия пружинных фиксаторов14. Пружинный эластичный башмак 10обжимает нижнюю часть грунтоноса ине падает на забой...

Номер патента: 1352037

Опубликовано: 15.11.1987

Автор: Гольцов

МПК: E21B 25/00, G01N 1/04

Метки: грунта, образцов, отбора

...3, соединенных с корпусом с помощью резьбы 4. Внутри корпуса 1 по его образук)шей на внутренней поверхности установлено средство для отделения (вырезания) образца по роды от поверхности корпуса, выполненное в виде сталистой струны 5, прилегающей к внутренней поверхности. Концы 6 струны выведены из корпуса 1 наружу через выполненные по его краям и. на одной образующей сквозные отверстия 7. Устройство содержит также забивное приспособление, состоящее из направляющего стержня 8, смонтированного на крышке (переходнике) 2, и свободно сидящего на стержне груза 9.Устройство работает следующим образом.Перед каждым отбором образца грунта внутрь корпуса устанавливают струну 5 и продергивают ее концы наружу через отверстия 7. Корпуссоединяют с...

Номер патента: 1352289

Опубликовано: 15.11.1987

Авторы: Авдеев, Шамис

МПК: G01N 1/04

Метки: грунта, отбора, проб

...ь 2откачивается в;дух для увеличения, лубины внедрения. При касании дпа опорнымоснованием 16 последовательно срабатывют шариковый замок 18 и механизм 12 фиксации поршня. Год действием гидростатического давления, действующего на поршень 3, поршень 3 со штокомв начальный момент смещаются вверх и сжимаютпружину 5 упора 6. При этом верхняя частьштока 7 соприкасается с нижним концомупора 6, а фиксаторы 8, подпружиненныерезиновым кольцом 9, устанавливаотся вовдвинутом положении на проточку упора 6,через который шток 7 передает усилие, действующее на поршень 3 демпферному диску 4. Демпферный диск 4, упираясь в столбводы, остается на месте, а корпус 1 внедряется в грунт. После внедрения суммарнаядлина штока 7 с упором 6 из-за утапливания...

Номер патента: 1352290

Опубликовано: 15.11.1987

Авторы: Пантилеев, Прохоров, Шестаков

МПК: G01N 1/04

Метки: грейферный, дночерпатель

...Дночерпатель опускают на дно. При этом ослабляется натяжение замыкающего каната 6, двуплечие рычаги 4 и 5 опускаются на челюсти 1 и 2 и выдвигают шарнирные скобы 15 из пазов а двуплечих рычагов 4 и 5, чем расстопориваются челюсти 1 и 2. 50Затем выбирают замыкающий канат 6 при помощи грузоподъемного устройства. Блоки 17 на рычагах 4 и 5 с запасованным на них замыкающим канатом 6 начинают сближаться, и противоположные концы двуплечих рычагов 4 и 5 давят на ролики 16 и закрывают челюсти 1 и 2, внедряя их в грунт. При закрытии челюстей 1 и 2 дночерпателя крышки 7 опускаются ниже пальцев 12 и под собственным весом закрывают окна в челюстях 1 и 2. После смыкания челюстей 1 и 2 дночерпатель отрывается от грунта и производится его подъем...

Номер патента: 1354051

Опубликовано: 23.11.1987

Авторы: Бадмаев, Васильев, Некрасов, Федоров

МПК: G01N 1/04

Метки: мерзлых, отбора, пород, проб

...Излучатель выполнен в виде продолжения коробчатого волновода 4, скошенного под острым углом в плоскости, перпендикулярной его узким стенкам, образующим боковые стенки 5 25 излучателя. Перекрывающая внутреннюю полость раструба часть задней широкой стенки 6 коробчатого волновода 4 об" разует заднюю стенку 7 излучателя 2, выполненную в виде жесткой пластины З 0 из магнитомягкой стали. Благодаря шарниру 8 задняя стенка излучателя может поворачиваться вокруг своей оси на 90 во внутрь раструба 3. В таком положении раструб оказывается полностью открытым, а излучатель 2 при этом перестает существовать, превращаясь в открытый (суженный) конец раструба 3.Герметичный контакт задней стенки 7 излучателя при вакуумировании пробоприемника...

Номер патента: 1354058

Опубликовано: 23.11.1987

Авторы: Вялых, Гарбуз, Евсеев, Краснощеков, Окунев, Степин

МПК: G01N 1/04, G01N 1/10

Метки: образцов, отбора, пород, прочных

...устройством днаводоема могут иметь место две ситуации: внедрение грунтовой трубки 16в рыхлые донные осадки с ее заполнением или удар коронкой 22 о прочные донные породы с резким нарастанием ускорений,В первом случае датчик 24 ускорений командно-временного устройства4 резкого нарастания ускорений нефиксирует и сигнала на блок 26 формирователя импульсов не выдает. Приэтом сигнал на пиротехническое средство 13 разрушения поступает от таймера 27 по укаэанному способу, После срабатывания пиротехническогосредства 13 разрушения эластичнаяемкость 7 разрушается и газовьделяющий реагент 8 вступает в реакциюс водой, выделяя газ, заполняющийлегкую оболочку 6 поплавкового модуля 5, что приводит к выдергиваниюгрунтовой трубки 16 с пробой,...

Номер патента: 1370491

Опубликовано: 30.01.1988

Авторы: Горлатов, Намсараев, Токарев

МПК: G01N 1/04

Метки: донных, осадков, отбора, проб

...на дне на время, необходимое, 45 чтобы накопилось количество меченыхизотопом продуктов микробиологических процессов, достаточное дпя получения достоверных результатов приобработке проб и счета их на счетчи ке.Устройство после окончания эксперимента быстро поднимают на бортсудна, где производят дальнейшую обработку пробы или фиксацию пробы, 55 при этом используют шприцевую систему для введения фиксирующего раствора в осадок.При использовании манипулятораустройство работает аналогично, а 5 10 15 20 25 внутренней части стенки трубы уменьшается и выступы, образованные при этом, предназначены для зажатия краев мембран при плотном вкручивании винта, Винт имеет профиль полностью соответствующий форме отверстия, поэтому он после эажатия...

Номер патента: 1370492

Опубликовано: 30.01.1988

Авторы: Дьяконов, Котов

МПК: G01N 1/04

Метки: грунтов, донных, отбора, проб

...между собой, выполнены из материалов, имеющих минимальный коэффициент трения (илн указанныеповерхности покрыты такими материалами)Устройство работает следующим образом,Закрепив корпус 6 аккумулятора спомощью электродвигателя, раскручива 1370492ют ведущий вал 7 и центральную шестерню 8. Связанные с ней сателлиты 9 начинают вращаться, запасая в рабочих маховиках 11 кинетическую энер 5 гию. Вместе с ними вращаются шестерни 15, эацепленные посредством муфты 16 с валами 10 сателлитов 9, Шестерни 15, в свою очередь, передают вращение через шестерню 17, эацепляющуюся посредством муфты 18,полому валу 12, запасая н тормозном маховике 13 кинетическую энергию. Запасенная в тормозном маховике 13 и рабочих 11 маховиках энергия...

Номер патента: 1375971

Опубликовано: 23.02.1988

Автор: Крылов

МПК: G01N 1/04

Метки: 2х0, грунтоотборник, океан

...верхней части обечаек 9 установлены два ушка 4, в верхней части которых смонтирован пялец 15, к которому35 крепится один конец закрывающего троса 16. Далее трос 16 пропущен между крышкой 11 и обечайкой 9 через блоки 17 н отверстие в продольной щеке 2, блоки 18 и 19, отверстие в неподвиж ном ноже 3 и стойке 4, шпильку 6 и закреплен на сбрасывателе 20. Закрывающие троса 17 на левом и правом ковшах запасованы симметрично. Сбрасывающий трос 21 закреплен одним концом на пальце 22, а другим - на поддерживающей скобе 23 сбрасывателя 20.Грунтоотборник работает следующимобразом.Челюстные захваты ковшей удерживаются от поворота вверх двумя упорами 24 на крышках 11.Снаряженный грунтоотборник опускается на тросе с судна и при достижении два...

Номер патента: 1375972

Опубликовано: 23.02.1988

Авторы: Васильев, Кузьмин, Некрасов, Поволоцкий, Федоров

МПК: G01N 1/04

Метки: мерзлых, отбора, пород, проб

...волноводу 1 через стержни 14 и кронштейны 15, последние укрепляют на широких стенкахкоробчатого волновода посредствомвиброгасящих прокладок 16. Эту жефункцию помимо своего прямого назначения - снижения трения скольжения,выполняют также и прокладки 6.Раскрыв излучателя защищен от попадания в его полость породы радиопрозрачной перегородкой 17,Для предотвращения нежелательныхизгибов пластин 3 в перпендикулярнойк ним плоскости в передней частиэтих пластин жестко укрепляют планки 2018 из твердосплавного металла. Этипланки выполняют также функцию породоразрушающих кромок. Поступательноедвижение пластин 3 происходит тольков пределах стенок излучателя. За 25пределами краев излучателя пластины3, будучи кинематически связанными с пластинами 8,...

Номер патента: 1386866

Опубликовано: 07.04.1988

Автор: Каршибаев

МПК: G01N 1/04

Метки: взятия, ненарушенной, почвогрунта, проб, пробоотборник, структуры

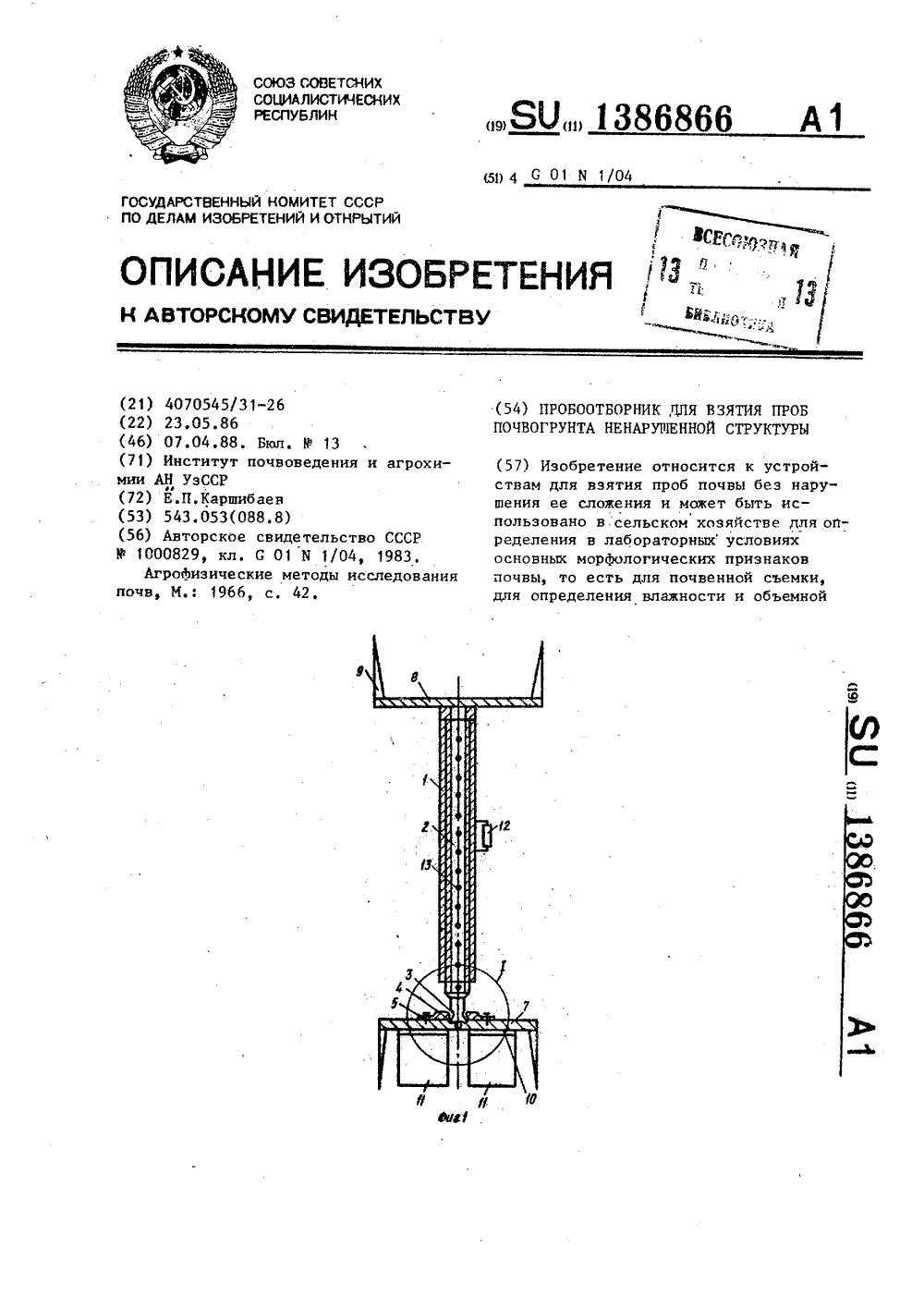

...фиг. 3 - разрез А"А на фиг. 2.Пробоотборник состоит иэ корпуса 1,20 в котором расположен механический 9 инт 2, на конце винта имеется паз 3 для шарика 4 подшипника, они шарнирно соединены замком 5 с закрепляющими винтами 6, Невращающиеся,29 но вдавливающиеся неподвижная и подвижная плоскости 7 и 8 снабжены шипами 9 и фиксаторами 10 для трех пробоприемных цилиндров 11. Для переноса и установки устройства корпус снабжен ручкой 12. Дпя приведения механического винта в возвратно-поступательное движение он имеет сквозное отверстие 13 для съемной ручки 14.Пробоотборник работает следующим 35 образом.Механический винт 2 приводится иэ нулевого положения при помощи съем- ной ручки 14 в рабочее состояние. механическим винтом 2, установленнымв...

Номер патента: 1390520

Опубликовано: 23.04.1988

Авторы: Очкал, Пермяков, Филаретов, Юрчик

МПК: G01N 1/04

Метки: пробоотборник

...планке 12 стороны корпуса 1 закреплен утяжелитель 13, в нижней части которого установлен первый тактильный датчик 14, взаимодействующий с грунтом. Второй тактильный датчик 15 установлен на планке 12 и так же, как и первый, обращен к грунту. Причем первый 14 и второй 15 тактильные ддтчики электрическипоследовательно ссединецы в цепь с зарядной емкостью 16 и управляемым электромагнитным фиксатором 11, Режущая кромка 6 по всему периметру соединена со створкоц 5 посредством винтов 17.Пробоотборцик работает следующим образом.Перед началом работ створку 5 с режущей кромкой б Фиксируют в рабочем положении в корпусе 1 с помощью управляемого электромагнитного фиксатора 11 и упора 10. Прц этом механизмы 2 вращения и фиксации,...

Номер патента: 1390521

Опубликовано: 23.04.1988

Автор: Глушко

МПК: G01N 1/04

Метки: грунтозаборное

...качалок 5 и фиксирующих стаканов 2 в корпусе 1, Стойки 11 соединень с верхним опорным диском 12 посредством штифтов 13, которые для изменения положения грунтозаборного устройства могут переставлятьсяв отверстиях 14, выполненных в стойках 11 с расстоянием, равным диаметрурежущего кольца грунтозаборного ста 5 кана 3,Устройство работает следующим образом.Верхний опорный диск 12 устанавливается на необходимую отметку, соот 10 ветствующую горизонту отбора проб.Для этого штифты 13 вставляют в соответствующие отверстия 14 на стойках11, после чего грунтозаборное устройство опускают в предварительно пробуренную скважину, Верхний опорный диск12 удерживает его в заданном положении, Штангу 9 поворачивают против часовой стрелки. При этом...

Номер патента: 1392423

Опубликовано: 30.04.1988

Авторы: Дубинчук, Моисеева, Морозов, Морозова, Шевченко

МПК: G01N 1/04

Метки: вязких, зернистых, отбора, проб

...рукоятки 5 (против часовой стрелки) перемещают пластины 8 в крайнее правое положение. При этом они располагаются одна над другой (в виде стопки). Образовавшимся отверстием на торце пробоотборника его погружают н на 35 сыпь. В результате исследуемый материал, перемещая крьппку 10 нверх по корпусу 1, попадает внутрь пробоотборника. При достижении устройством 40 глубины, до которой отбирается проба, вращением рукоятки 5 по часовой стрелке) ионорачинают стержень 4.При этом вырезы 7 на стержне 4, взаимодействуя с отверстиями пластин 8 секторной формы, перемещают их н горизонтальной плоскости и закрывают торцовое отверстие пробоотборника, Секторные пластины занимают положение, аналогичное пластинам раскрытого веера, перекрывая друг...

Номер патента: 1394094

Опубликовано: 07.05.1988

Авторы: Коротков, Лустиков, Приходько, Росляков

МПК: G01N 1/04

Метки: дорожного, образцов, отбора, покрытия

...накладывают железную проволокув виде спирали 5,Форму с намотанной спиралью снимают с оправки 3 и устанавливают всвежеуложенный нестабилизированныйматериал покрытия 6 на основание 7.Применение намагниченных сегментных вкладышей 1 и винтовой спиралииз железной проволоки 5 позволяетсобрать устойчивую форму, способнуюдеформироваться в процессе уплотнения 4 Опокрытия катками и сохранять цилиндрическую форму. В случае намагничивания вкладышей 2 сборка формы невозможна, так как одинаковые заряды магнитов отталкиваются, 45После уплотнения и стабилизацииматериала покрытия спираль раскручивают.Так же, как и в известном устройстве, верхний конец спирали стамеской отделяют от покрытия, захватывают конец спирали пассатижами и усилием рук извлекают...

Номер патента: 1397784

Опубликовано: 23.05.1988

Авторы: Горелов, Лебедев, Петухов, Шевцов

МПК: G01N 1/04

Метки: грунта, отбора, проб

...устройства заключатся в следующем, При забуривании ус 1 ройства в грунт ненарушенный керн 25 поступает во внутреннюю полость грунтофриемной гильзы 6, а разбуренный грнт (шлам) по шнековой спирали 2 поступает в шламонакопитель 5. Термоизолирующая гильза 7 предохраняет ке 11 н мерзлого грунта от нагревания в прОцессе бурения. Для извлечения пробы грунта из устройства осевым усилием приложенным к толкателю 12, из отверстия которого извлечен палец 13, на авливают на нажимной диск 8, к ко то ому прикреплены концы гибких связе 10, При этом нажимной диск 8 выдавливает керн грунтаиз грунтоприемной гильзы 6, а нажимной диск 9, соединенны 6 с противопбложными концами гибких ф связей 10 перекинутых через отклоняющие ролики 11, выдавливает шлам иэ...

Номер патента: 1408278

Опубликовано: 07.07.1988

Автор: Черенков

МПК: G01N 1/04

Метки: грунта, отбора, проб

...1 обеспечивается механизмом10 фиксации поршня. Затем устройствоопускается на дно посредством троса 12 с утолщением, пропущенным между верхними концами полускоб 7, расположенньйс на осях 8, которые неподвижно закреплены в сквозных пазахдемпферного диска 9, причем нижнийсвобддный конец троса 12 закрепленна крьппке 3. Полускобы 7 не могутповернуться на осях 8, пока их нижниеконцы упираются в боковую поверхностькрьппки 3, Прикасании устройствомдна срабатывает механизм 10 фиксациипоршня. Под действием гидростатического давления, действующего на поршень 5 со штоком 6, усилие передаетсяна демпферный диск 9, который, упираясь в столб воды, остается неподвижно на месте, а корпус 1 внедряется в грунт. При смещении корпуса 1вниз относительно...

Номер патента: 1408279

Опубликовано: 07.07.1988

Авторы: Аткишкин, Нугманов

МПК: E21B 49/00, G01N 1/04

Метки: бурении, отбора, скважин, шлама

...Е, ГарбузТехред Л.Сердюкова КорректорГ, Решетник Редактор А. Козорез Заказ 3302/44 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к технолонии бурения поисково-разведочных скважинпредназначено для отбора проб шлама ,с целью геологического излучения. Цель изобретения - улучшение экс 5 плуатационных характеристик устройства и экономия электроэнергии.На чертеже представлена схема устройства отбора шлама при бурении скважин.. Устройство для отбора шлама при бурении скважин содержит блок разделения и накопления шлама, который включает два коаксиально...

Номер патента: 1411611

Опубликовано: 23.07.1988

Авторы: Габричидзе, Гой

МПК: E02D 1/04, E21B 49/02, G01N 1/04 ...

Метки: вакуумный, грунтонос

...штоке 10 благодаря тому, что шток и переходник зафиксированы от взаимного проворота и оба паза совмещены между собой в рабочем положении грунтоноса относительно продольной оси последнего. Вакуумный грунтонос работает следую. гцим образом.Опущенный на забой скважины вакуумный грунтонос ударами или статической нагрузкой погружают в грунт, который заполняет полость разъемной гильзы 8, при этом ударные импульсы от переходника 3 на корпуспередаются через нижний торец (устхп) 18 на верхний торец 19 корпуса.После углубления грунтонос извлекают на поверхность и разгрузку поднятого грунта выполняют следуюцим образом. В паз1 через паз7 вводят ключ 20, который Выполнен 1 -Ооразным. ГОльзуются к,ючом как двуплечим рычагом. При нажатии на него вниз...

Номер патента: 1416886

Опубликовано: 15.08.1988

Авторы: Зюзин, Пылаев

МПК: G01N 1/04

Метки: грунта, отбора, проб

...6 опираются на буртик 9 нижнего цилиндра 2 и поэтому лишены возможности открыться вниз. На оси 7 размещены два упора 10, вы полненные в виде коротких штырьков, которые жестко связаны с осью 7. На наружной поверхности нижнего цилиндра 2 жестко закреплены направляющие 11, препятствующие повороту цилинд ра 2. В верхнем торце верхнего цилиндра 1 выполнены отверстия 12 для связи с атмосферой при работе устройства, Верхний цилиндр 1 жестко связан со штангой 13, с помощью которой производят эадавливание устройства.Устройство работает следующим образом.Устройство погружают с поверхности земли на необходимую глубину с помощью штанги 13, При погружении створки 6 закрывают вход в устройство, так как грунт, оказывающий давление на створки 6,...

Номер патента: 1418600

Опубликовано: 23.08.1988

Авторы: Белов, Голли, Лисюк

МПК: G01N 1/04

Метки: грунта, грунтового, керна, образцы, отбора, разрезки

...26 грунтонос в закрытом состоянии опускается на дно скважины. Закрытым состоянием является такое, когда направляющие 22 находятся в крайнем нижнем положении, ножи-затворы 24 плотно закрывают грунтосборник 1. В надпоршневую часть ка- меры 3 подается давление, что приводит к перемещению вниз грунтосборника 1, при этом ножи-затворы 24 вниз не перемещаются и, по мере перемещения вниз направляющих 22, перемещаясь в пазах 23, раскрываются, распрямляясь, и прижимаются к грунтосборнику 1, не позволяя грунту с наружнойструктурой попасть в грунтосборник После подачи давления в надпоршневую часть камеры 2 грунтосборник 1 движетя вниз, врезаясь в массив грунта с енарушенной структурой, Крайнее нижее положение поршня 19 в камере 2 оответствует...

Номер патента: 1420433

Опубликовано: 30.08.1988

Автор: Коптев

МПК: G01N 1/00, G01N 1/04

Метки: разрушения, условий, цементованных

...случае м икрошлифы 15 рекомендуется подвергать глубокому травлению (40 - 50 с) в том же реактиве. Использование РЭМ-метода позволяет подвергать более тщательному анализу состояние карбидной фазы по границам исходного аустенитного зерна. Формула изобретения Способ определения условий разрушения 25 цементованных деталей, включающий измерение размера температуро-чувствительного параметра и определение соответствующей ему температуры разрушения, отличающийся тем, что, с целью упрощения, в качестве тем пературо-чувствительного параметра используют частицы карбидной фазы, расположенной по границам аустенитного зерна,ОООО 800 л 3 бОО 100ель Я. Шелаг ровВерее Корректор7 ПодписноеСССР по делам изобретенийРаушская наб. д. 4/5дприятие, г....

Номер патента: 1427206

Опубликовано: 30.09.1988

Авторы: Габричидзе, Гой

МПК: G01N 1/04

Метки: водой, грунта, отбора, проб

...11,После натяжения канатной подвески 1траверса 11 перемещается вверх, втулка 13, закрепленная на траверсе 11,освобождает ковши 5 которые посредством гибких звеньев 15 поворачиваются на осях 3 и захватывают грунт.1 ил. Между фиксатором 8 и стойкой 6 установлена пружина 1 О, На стойке б установлена траверса 11 с кольцевой канавкой 12 и жестко закрепленной втулпеременным диаметром, равным внутреннему диаметру стойки б в своей верхней части и меньшим по величине на двойную глубину канавок 12 в нижней части. На ковшах в точках 14 закреплены гибкие звенья 15, огибающие ролики 16 и закрепленные вторым .концом на траверсе 11, которая посредством серьги 17 связана с канатной подвеской 1.Устройство для отбора проб работает следующим...

Номер патента: 1434310

Опубликовано: 30.10.1988

Авторы: Дубинчук, Иванов, Морозов

МПК: G01N 1/04

Метки: отбора, проб

...ЗНа корпусе 1 установлена откидная крышка 4. Прижимная крышка 3 выполнена из упруго О го материала и жестко закреплена наокорпусе 1 под углом 4-18 к его продольной о 6 и, а ее профиль выполнен с переменной жесткостью, возраста,ощей от свободного конца к закрепленному.Увеличение значений угла наклона прижимной крьппки 3 к продольной оси корпуса 1 более 18 нерациональна, так как приводит к усилению перемешивания отбираемого материала и зчачительному перекрытию входного отверстия корпуса.Устройство работает следующим образом.,35 Корпус 1 устанавливают вертикально и погружают в исследуемый материал, который при этом поступает внутрь корпуса 1. Закрытию прижимной крьппки 3 под дейс гвием изгибаощего момента, вызванного сопротив-. лением...

Номер патента: 1437726

Опубликовано: 15.11.1988

Авторы: Перевозчиков, Слонимский, Шепилов

МПК: G01N 1/04

Метки: виброударный, пробоотборник

...соединенных между собой осью.7. Расстояние междукронштейнами наковальни не меньше 20внутреннего диаметра колонковой трубы. Для устойчивости на конце трубыкрепится опорная площадка (не показана),Виброударныйпробоотборник работа" 25ет следующим образом.Пробоотборник опускают с судна надно, и он занимает устойчивое вертикальное положение с помощью площадки,закрепляемой ла конце колонковой трубы. Затем включают вибратор 4, который приводит ударник 3 в колебательное движение вокруг оси 7, сопровождаемое продольными ударами по наковальне 2. После завершения внедрения 35пробоотборник извлекают иэ грунтатросом лебедки (не показаны), поднимают на борт судна и устанавливают вгоризонтальное положение. Вибратор 4с ударником 3 при этом под действием...
