G01M 7/08 — испытания на ударные нагрузки

Номер патента: 1368686

Опубликовано: 23.01.1988

Авторы: Аникьев, Гирченко, Михайлова, Списовский, Сущенко

МПК: G01M 7/08

Метки: динамических, испытаний, конструкций, тонкостенных, элементов

...быть. использовано для динамических испытаний элементов тонкостенных конструкций на действие нагрузки ступенчатой формы, например для исследования устойчивости пластин и оболочек.Цель изобретения - процедение испытаний на воздействие нагрузки ступенчатой формы бесконечной длительно сти,На чертеже представлена конструктивная схема устройства.Устройство содержит камеру 1, разделенную испытуемым элементом 2 надве герметичные полости 3 и 4, подключенные к источнику 5 давления. Полость 4 закрыта приспособлением длясброса давления, выполненным в видеразрушаемой мембраны 6. К камере 1в непосредственной близости от мембраны 6 с наружной стороны прикрепленаперфорированная опорная диафрагма 7,Плоскость установки испытуемого элемента 2...

Номер патента: 1370510

Опубликовано: 30.01.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/32

Метки: испытаний, образцов, ударных

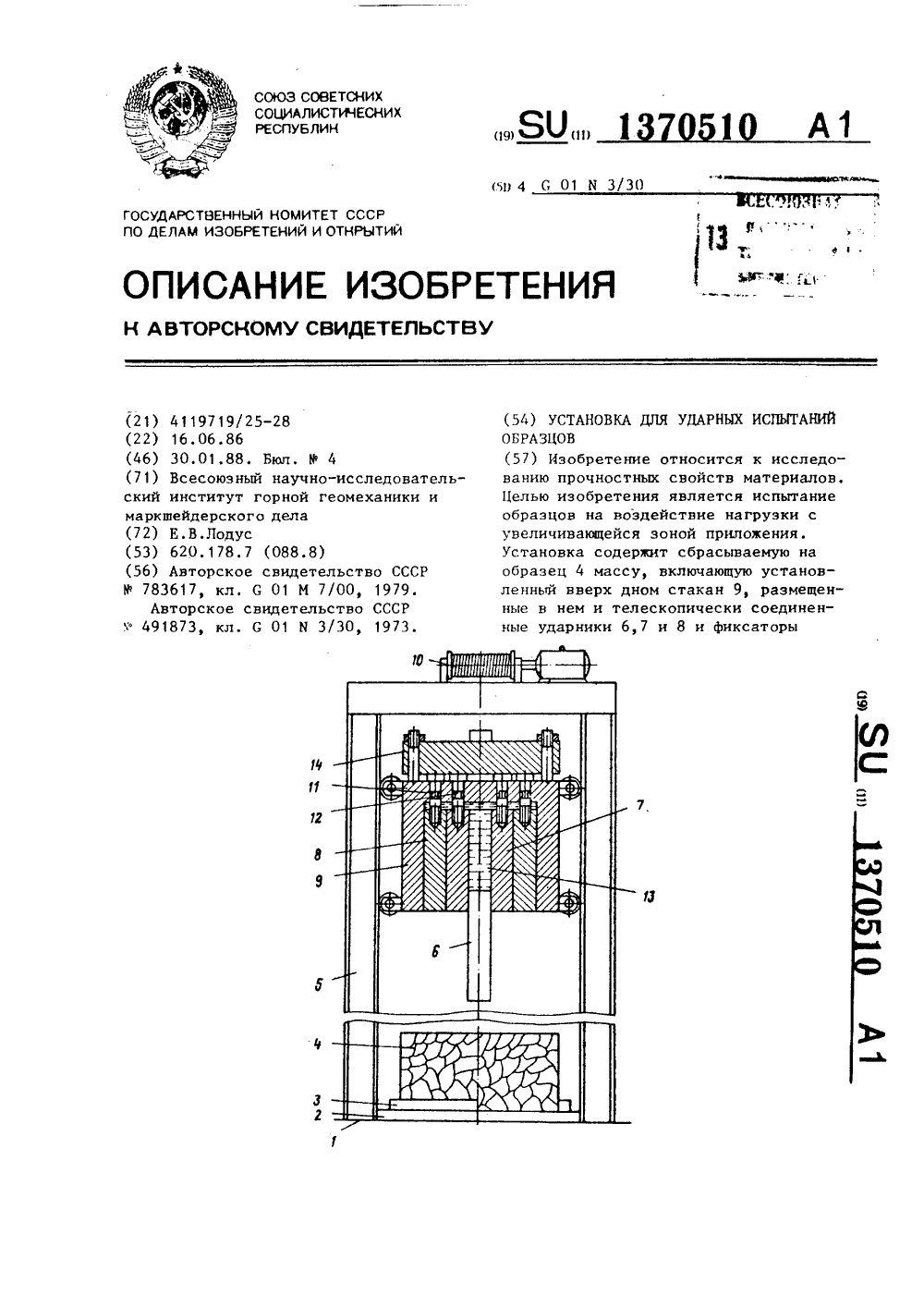

...13. Сбрасываемая масса имеет съемный груз 14.Установка работает следующим обра эом. Механизмом 10 поднимают сбрасываемую массу на заданную высоту, послечего происходит сброс массы. Ударник6 наносит первый удар по образцу 4и прекращает движение. Ударники 7 и8 и груз 14 продолжают движение вниз,в результате чего в жидкости 18 возникает давление, стремящееся переместить ударники 7 и 8. При определении давления происходит разрушениеразрывных элементов 11. После разрушения разрывных элементов 11 поддействием давления жидкости ударник7 приобретает дополнительную скорость и наносит удар по образцу 4,после чего также, как и ударник 6,прекращает перемещение. В жидкости13 вновь нарастает давление до значения, при котором происходит разрушение...

Номер патента: 1385016

Опубликовано: 30.03.1988

Авторы: Горбачев, Тимошенко, Усатюк, Шестаков

МПК: G01M 7/08, G01N 3/307

Метки: динамических, испытаний

...5, соединенных между собой двумя тягами 6,проходящими через направляющие в неподвижной траверсе 2, силовой гидроцилиндр 7, закрепленный на неподвижной траверсе 2, шток 8 которого соединен с подвижной траверсой 4, привод 9 с пассивным нижним захватом 10, З 5установленным на основании 1, пульт 11управления. Гидроцилиндр 7 и подвиж. ная рама образуют устройство для осевого статического нагружения образ 40ца 12. В качестве средства ударногопоперечного нагружения образца 12может быть использована пневматическая пушка (не показана). Средства регистрации процесса динамического нагружения образца 12 включают45тензодатчики 13, связанные с регистрирующей аппаратурой 14. Конструкциякаждого из захватов 5 и 10 включаеткорпус 15, неподвижную...

Номер патента: 1385017

Опубликовано: 30.03.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/307

Метки: испытания, сложно-напряженном, состоянии

...ударной деформации образца 10, поршень 8 с помощью втулок 18 и 19 и фиксатора 20 устанавливают в заданном положении, огра 3 1385017ничитель 21 удаляют. При сбросе корпуса 4 шток 16 взаимодействует с наковальней 2 и осуществляет ударное осевое деформирование образца 10. . При этом перемещение штока 16 приво 5 дит к отпиранию клапана 17 с постепенным увеличением площади сечения отверстия 6 в соответствии с ростом деформации образца 10. При отпирании клапана 17 давление в камере 9 падает пропорционально росту осевых деформаций образца 10.Для регулирования запаса энергии; передаваемой образцу 10 при разрушении, вращением фиксатора 20 изменяют начальное положение перегородки 5 и изменяют тем самым начальный объем полости 24.,С ростом...

Номер патента: 1388738

Опубликовано: 15.04.1988

Авторы: Альтшулер, Бутрин, Еремин, Чепкаленко, Щеголев

МПК: G01M 7/08, G01N 3/307

Метки: исследования, образцов, разрушения, стенд

...через внутреннюю полость 21которого пропущена гибкая тяга 8.Тормозной механизм выполнен раздвижным. 2 ил. работы накопителей энергии, содержащий гайку 19 и винт 20, через внутреннюю полость 21 которого пропущена гибкая тяга 8. Донная часть (фиг.2) стакана 6 захвата выполнена с отверстием 22 для взаимодействия с шарнирными захватными крюками 23 спускового узла 5, между которыми размещена подвижная пробка 24 с упорным кольцом 25.Стенд работает следующим образом.На отбойной плите 3 размещают образец 18, рычагами 16 раздвигают плиты 15 тормозного механизма и на гибкой тяге 8 с помощью лебедки 9 на спусковом узле 5 опускают стакан 6 захвата на образец 18 и закрепляют его пружинными держателями 7. За-. тем стакан 6 вместе с образцом на...

Номер патента: 1401340

Опубликовано: 07.06.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/31

Метки: динамических, испытаний

...14 с приводным вал м 13 выбран из условия вывода рабочего п офиля кулачка 4 из контакта с элементом 6 п сле передачи нагрузки за один оборот ротораотносительно кулачка 4. Между элементом 6 и образцом 3 могут устанавливаться прокладки 19 для регулирования предельной величины деформации образЦа 3,Установка работает следующим образом.Образец 3 испытуемого материала помещается в ротор 7 между захватами 1 и 2 и с помощью прокладок 19 устанавливается предельная величина деформации образца 3. Ротор 7 устанавливается так, чтобы элемент 6 находился на начальном участке профиля 11, и поворачивается затем до выбора зазора между захватами 1 и 2 и образцом 3. Е 1 ключается привод 5 установки, приводной вал 15 и ротор 7 установки за счет сил в...

Номер патента: 1409872

Опубликовано: 15.07.1988

Авторы: Брикман, Евграфов, Репин, Титоренко

МПК: G01M 7/08

Метки: возбудитель, нагрузки, ударной

...схему 12 управления, при этом вход Формирователя 10 сигнала запус,ка связан с выходом первой схемы 9 управления, а выход второй схемы 12 управления связан с катушкой 5Возбудитель ударной нагрузки работает следующим образом.В исходном состоянии якорь 3 занимает положение, соответствующее мак симальному удалению катушки 5 от вол.новода 8 и которое соответствует оптимальному зазору от равновесного положения якоря 3 в катушке 2.В начале рабочего цикла при нажатии кнопки "Пуск" 13 первая схема 9 управления выдает импульс тока на катушки 2, который через Формирователь 10 сигнала запуска, линию 11 задержки через определенное времяпоступает на вход второй схемы 12 управЛения. За время прохождения импульса тока через катушки 2 под...

Номер патента: 1415102

Опубликовано: 07.08.1988

Авторы: Захарченко, Качкин, Семенов

МПК: G01M 7/08

Метки: испытаний, маятниковый, стенд, ударных

...15для возвращения шарика 12 в исходноеположение. Втулка 10 схватывает сзазором диск 16 вала 3, в которыйпомещен поджатый к обойме 9 пружиной14 шарик 12, входящий в выполненныйво втулке 10 паз и осуществляющийсвязь между валом 3 и маятником 6 вовремя его разгона. Положение гнезда13 в обойме 9 соответствует положению маятника б непосредственно передударом по испытуемому объекту (не по,казан). Расстояние между рычагом 4и маятником б выбрано из условия свободного прохождения рычага 4 рядомс испытуемым объектом,Стенд работает следующим образом.Объект вывешивают на гибкой связи(не показано) напротив маятниковогостенда и выводят рычаг 4 с грузом 5иэ положения равновесия. Рычаг 4 поворачивает вал 3, который в это времяшариковым замком связан с...

Номер патента: 1415131

Опубликовано: 07.08.1988

Авторы: Арбузов, Воронцов, Пайкин

МПК: G01M 7/08

Метки: динамических, испытаний, растяжение, стенд

...испытаний материалов на растяжение, продольный разрез; на фиг. 2 - ударная насадка с расположенным в ней сило 11 ым элементом.Стенд содержит привод, включающий корпус 1 с патронником 2. Внутри корпуса аходится шток 3, соединенный с ударниом 4, который в свою очередь связан с актив 11 ым захватом 5 посредством силового элемента, представляющего собой цилиндричесКий палец 6 с надетыми на него кольцевыми прокладками , Силовой элемент размещен в продольных овальных пазах 8 ударпика 4, причем радиус закругления овальных пазов 8 равен наружной поверхности Кольцевых прокладок 7. Испытуемый образец 9 крепится к активному 5 и неподвижному 1 О захватам. Для осуществления выстрела служит затвор 11.Стенд работает следующим образом.При...

Номер патента: 1415132

Опубликовано: 07.08.1988

Авторы: Астахов, Логинов, Лошманов

МПК: G01M 7/08

Метки: высокоскоростных, испытаний, сжатие

...свойств материалов, а именнок высокоскоростным испытаниям на сжатиеметодом разрезного стержня Гопкинсона.Цель изобретения - обеспечение возмож 5ности испытаний вцсокопрочных материалов.На чертеже изображена схема испытанийобразца по предлагаемому способу,К свободному торцу передающего стержня-волновода 1 прикладывается нагружающий импульс, который распространяется 10по передающему стержню-волноводу 1,проходит через дополнительный стерженьВолновод 2 без искажения в зоне контакта, передается на испытуемый образец 314 проходит через дополнительный стерженьволновод 4 в опорный стержень-волновод 5.Контактные нагрузки на передающий и опорный стержни- волноводы уменьшаются засчет выбора площадей поперечных сеченийдополнительных...

Номер патента: 1415133

Опубликовано: 07.08.1988

Автор: Двоеглазов

МПК: G01M 7/08, G01N 3/18

Метки: высоких, динамических, испытаний, температурах

...1 у 4, в которой находятся части стержнейОолноводов 1 и 2 с размещенным между ними ббразцом 5, тепловые затворы 6 и 7, расположенные в местах выхода стержней-волнородов 1 и 2 из термокамеры 4 и служащие 15 ,ля отсечки теплового потока из термокамеуы 4 и разделения стержней-волноводов 4 а участки с высокой и нормальной температурой, причем стержни-волноводы 1 1 2 выполнены ступенчатыми так, что участки 8 и 9 стержней-волноводов 1 и 2 больсго поперечного сечения находятся в гермокамере 4, а плоцади поперечных сечеи й участков стержней выбраны из соотношег ия ГуБ = Е /-, Еч где Е и Е. -- модули упугости материала стержней-волноводови 25при нормальной и высокой температурах аоответственно; Еп и Ег - площади попеОечных сечений участков...

Номер патента: 1422096

Опубликовано: 07.09.1988

Автор: Лодус

МПК: G01M 7/08

Метки: динамических, испытаний, образцов, прочность, стенд

...в вертикальном направлении с помощью пружины 10 и жестко связанный с верхним захватом 7 толкатель 11, установленный в направляющих 2 с возможностью осевого перемещения без вращения, привод вращения маховиков 4, включающий двигатель 12, зубчатое коническое колесо 13, находящиеся с ним в зацеплении две зубчатые конические соосные шестерни 14, и связанные с ними две соосные цилиндрические шестерни 15, сцепленные с зубчатыми венцами 16 маховиков 4, и механизм 17 для подъема молота 3. Сила сжатия пружин 5 регулируется регулировочными винтами 18. Нижний захват 8 снабжен насадкой 19 из фрикционного материала.Стенд для динамических испытаний образцов материалов работает следующим образом.Вращением регулировочных винтов 18...

Номер патента: 1422097

Опубликовано: 07.09.1988

Автор: Лодус

МПК: G01M 7/08

Метки: деформации, заданной, испытаний, режиме, скоростных

...гехнике, а именно к устройствам для ди намических испытаний материалов.Цель изобретения - расширение экс плуатационцых возможностей за счет обес печения испытаний с быстрой разгрузко образца после достижения заданной дефор мации.На чертеже схематично изображена ус тановка общий вид.. Установка содержит станину 1, установ ленные ца цей подвижный 2 и неподвижный 3 захваты образца 4 испытуемого материала, устройство для создания ударной нагрузки, выполненное в виде палаюгцего груза 5 и соударяемой с цим подвижной наковальни 6, и механизм )ц р) дачи нагрузки на образец 4, выполненный в виде клиновой нары, ведущий клин 7 которой соединен с наковальней 6, а ведомый клин 8 - с подвижным захватом 2 и подпружинен в сторону ведущего клина 7...

Номер патента: 1422098

Опубликовано: 07.09.1988

Автор: Лодус

МПК: G01M 7/08

Метки: динамических, испытаний, образцов, прочность, стенд

...с зубчатым колесом12 и наковальней 4, пружины 17 кручения,связывающие шестерни 16 с рамой 1, и привод 18 для подъема молота 3.Стенд для динамических испытаний образцов материалов работает следующим образом.Включают двигатель 8 и через цепнуюпередачу 9 и вал 11 вращают наковальню 4.При этом вращаются шестерни 16 и закручиваются пружины 17, от чего в нагружающейсистеме запасается упругая энергия длязакручивания образца 7, Вместе с шестернями 16 вращаются зубчатое колесо 12 и захваты 5 и 6 с образцом 7. При этом крутящая нагрузка к образцу 7 не прикладывается. При достижении заданной деформациипружин 17 двигатель 8 отключают. Привод18 подъема молотка 3 поднимает его назаданную высоту и осуществляют его сброс.Молот 3 через толкатель...

Номер патента: 1422099

Опубликовано: 07.09.1988

Авторы: Мищенко, Чудов

МПК: G01M 7/08

Метки: динамических, испытаний, оболочек, стенд

...В камере 1 и крышке 11 выпопнены отверстия 8 и 19 для сообщения полостей 3 и 10 соответственно с источниками давления. Стенд также содержит герметизирующие уплотнения 20 - 25, причем уплогнения 20 и 21 служат для разделения полостей 3 и 4,уплотнение 22 - для разделения полостей 3 и 10, уплотнение 23 - для отделения полости 3 от атмосферы, а уплотнения 24 и 25 - для герметизации полости 1 О.Подвижный фланец 5 с патрубком 13, поршень 14 со штоком 16, шарнир 17, стержень 7 совместно с полостями 10 и 12 с отверстием 15 образук)т устройство осевого нагружения оболочки 2.Испытания оболочки на стенде производят следующим образом.По командам системы управления производится подача среды под давлением в полости 3 или 4, или 10, или 12, Порядок...

Номер патента: 1423941

Опубликовано: 15.09.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытаний, напряженном, сложном, состоянии, ударных

...через образец 5 вращение. на наковальню 4. Разгон привода 1025производится с медленной скоростьюдля исключения больших крутящих нагрузок на образце 5. Вместе с наковальней 4 вращаются грузы 9, создающие посредством захватов 8 боковоерастяжение на образце 5. Роторы 16и 17 также вращаются совместо с винтом 11 с увеличивающейся скоростью.При достижении заданной скорости вращения винта 11, определяемой уровнембоковой нагрузки на образце 5, раз 35 гон привода 10 прекращают и с этойпостоянной скоростью вращают винт 11, в течение времени, необходимого длявыдерживания образца 5 под постояннойбоковои нагрузкой. Пля ударного раз 142394 рушения образца 5 подают ток .в катушку 12 тормоза винта 11, в результате чего полумуфта 13...

Номер патента: 1425520

Опубликовано: 23.09.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/34

Метки: испытаний, стенд, ударных

...4,т,При приближении образца 14 к наковальне 3 ударник 15 наносит ударпо наковальне 3 и упруго деформируетобразец 14 импульсом, величина которого зависит от скорости перемещенияобразца 14 и груза 1 О к моменту удараи массой образца 14 и груза 10. Затем происходит упругое восстановление образца 14, в результате которого образец 14 отталкивает груз 1 О отнаковальни 3 и груз 10 приходит в обратное движение вместе с образцом 14,Пружина 4 в это время продолжает вращение, длина витков между концом,закрепленным на, втулке 8 и упором 11уменьшается,.происходит растяжениепружины 4 на этом участке и возрастание сопротивления обратному перемещению груза 10. Происходит гашениеэнергии отскока тем большее, чем вышескорость вращения пружины, ее...

Номер патента: 1426946

Опубликовано: 30.09.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08

Метки: испытаний, ударных

...вращают барабаны 13, а кинематическисвязанные с ними барабаны 14 вращают колеса 12 во встречном по огношению к колесам 6 направлении. Вращение колес 12 вызывает осевое перемещение винта 11 в направлении перезмещения тележки 3 и относительно тележки 3. Образец 18 с захватами 16 и17 и распорными приспособлениями 15 5перемещается вниз вместе с тележкой 3,В зависимости от расположения образца 18 по длине отверстия 4 и отскорости перемещения винта 11 относи-тельно тележки 3, что определяется 20выбором диаметров соединяемых ступеней барабанов 13 и 14, возможны сле-.дующие варианты нагружения образца18 ударами,При размещении образца 18 вблизиторца винта 5 и сравнительно медленной скорости перемещения винта 11относительно тележки 3 первый...

Номер патента: 1427224

Опубликовано: 30.09.1988

Авторы: Анищенко, Кравченко, Курасов, Куцеев

МПК: G01M 7/08

Метки: динамическое, испытаний, объектов, сжатие, стенд

...направляющих 13 каретки 14, на которой закреплен стол 10, и механизма перемещения каретки 14, включающего установленную на каретке 14 гайку 15, взаимодействующий с гайкой 15 винт 16 с горизонтальной осью вращения и цепную передачу 17, связывающую винт 16 с валом 2 диска 3 50 На винте 16 установлены управляемая муфта 18, служащая для включения кинематической связи между винтом 16 и валом 2, и штурвал 19, служащий для ручного установочного перемещения каретки 14.Для прерывания работы стенда служит концевой выключатель 20, установленный в цепи питания электродвигателя 7. Винтовой механизм 21 служит для установочного перемещения стола 10 в направлении нагружающего механизма Между кареткой 14 и столом 10 установлен тензометрический датчик 22...

Номер патента: 1427226

Опубликовано: 30.09.1988

Автор: Вашкевич

МПК: G01M 7/08, G01N 15/02

Метки: копер, маятниковый

...предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к испытательной технике, а именно к маятниковым копрам.Цель изобретения - моделирование, измельчения зерен злаковых культур на вальцовых станках путем обеспечения возможности расположения зерна на опоре копра и создания нагружения зерна, близкого к его нагружению на вальцовых станках при измельчении.На чертеже изображен копер, общий вид.Копер содержит основание 1, маятник 2 с бойком 3 в виде съемного бруска с рифлями 4, опору 5 для установки испытуемых образцов зерна 6 в виде съемного бруска с рифлями 7 и емкость 8 для измельченного зерна 6, Рифли 4 и 7 расположены параллельно оси вращения маятника 2.При вертикальном положении маятника 2 между рифлями 4 и 7...

Номер патента: 1430815

Опубликовано: 15.10.1988

Авторы: Астахов, Логинов, Лошманов

МПК: G01M 7/08

Метки: высокоскоростных, испытаний, разрыв

...выполненное из изолирующего материала кольцо 7 с внутренними упругими лепестками 8, внутренний и внешний кольцевые опорные элементы 9 и 10, между торцами которых установлено кольцо 7, и упругий отражатель 11 с осевым центрирующим отверстием 12, который находится напротив диска 4 на расстоянии не более длины стержня 6, свободный конец которого расположен в отверстии 12 отражателя 11, но большем длинь лепестков 8, при этом внутренний диаметр кольца 7 меньше диаметра диска 4 35 на толщину опорного элемента 9, длина лепестков 8 меньше ширины кольца 7 на ширину опорного элемента 10, внутренний диаметр опорного элемента 9 больше диаметра диска 4 на величину, ф достаточную для свободного прохождения диска, но меньшую удвоенной толщины кольца...

Номер патента: 1434321

Опубликовано: 30.10.1988

Авторы: Сафаров, Степанов

МПК: G01M 7/08, G01N 3/30

Метки: динамических, испытаний

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к исследованию прочностных свойств материалов, а именно к способам динамических испытаний материалов.Целью изобретения является повы.шение достоверности результатов испытаний.На чертеже изображена схема устройства, реализующего предлагаемый способ.Способ осуществляют следующим об разом.Предварительно в крешере 1, выполненном иэ материала, малочувствитель ного к скорости деформирования, об- разуют лунку 2 статическим вдавливаниемм в него индентора 3, например конического, с усилием, соответствующим пределу текучести исследуемого материала при его статическомнагруженяи. При испытаниях образец 4 исследуемого материала и крешер 1, ,находящийся в силовой цепи с обраэцом,...

Номер патента: 1436001

Опубликовано: 07.11.1988

Автор: Лодус

МПК: G01M 7/08

Метки: испытаний, ударных

...К моменту касания ограничителем 9 хода торца полости б боковое обжатие и растягивающая нагрузка на образце 13 имеют максимальныесоздается равное давление газовойсредьг, создающее всестороннее обжатие образца 13. После срабатыванияограничителя 9 хода образец 13 разрушается окончательно сжимающей ударной нагрузкой,Изменяя положение ограничителя 9хода на плунжере 8, изменяют длинухода плунжера 8 до осевого разрушения обраэга 13 сжатием и изменяюттем самым величины предварительногорастягивающего и обжимающего усилий:с ростом хода плунжера 8 укаэанныеусилия возрастают. При выполнениипервого режима торцы образца 13 зажаты в захватах 11 и 12 и боковомуобжатию газом подвергаются толькобоковые поверхности образца 13. Длядоступа газа к торцовым...

Номер патента: 1436002

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08, G01N 3/307 ...

Метки: динамических, испытаний, образцов

...величина которой определяется объемом ресивера 2 и давлением жидкости в нем, Приспособлением 8 открывают отсечной клапан 5, жидкостьпод давлением поступает из ресивера2 в рабочую полость гидроцилиндра 3и перемещает шток 4 вместе с закрепленной на нем двусторонней рейкой 9,Рейка 9 одной стороной поворачиваетз14360шестерню 11 и вал 12 вместе с рычагом14 и размещенными на нем ударниками7, а второй стороной рейка 9 поворачивает шестерню 1 О с втулкой 15 и5рычагом 13 во встречном направлении.Рычаги 13 и 14 поворачиваются навстречу друг другу, ударники 7 поочередно разрушают образцы 8 так, что первыми разрушаются образцы, расположенные вблизи оси вращения шестерен, апоследними " образцы, наиболее удаленные от оси вращения. При этом...

Номер патента: 1436003

Опубликовано: 07.11.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08

Метки: испытаний, ударных

...3 и 9 в исхсдкое положение используется привод 22, связанный с колесами 3 и 9 тросами 23.Установка работает следующим образом,Включают привод 15 цепной передачи и цепью 16 раскручивают зубчатые колеса 3 и 9 до заданных скоростей вращения, При этом консольные грузы 4, 5 н 10 ка обоих колесах 3 к 9 посредством центробежных ус .лий созпают адаккые осевые нагрузки ка образ ах 8 и 13., пропорциональные весам грузов5 и 10 и скорости вращения колес 3 и 9. Изменяя скорость движения це 1436003пи 16, изменяют пропорциональцо осевые нагрузки на образцах 8 и 13 в соответствии с программой испытаний, После выдержки обоазцав 8 и 13 пад осевой нагоузкой с помощью привода 22 производят сброс колес 3 и 9 вместе с размещенными на них элементами и...

Номер патента: 1441247

Опубликовано: 30.11.1988

Авторы: Баркаускас, Гутаускас, Кондратас, Палаймайте

МПК: G01M 7/08

Метки: испытаний, копер, маятниковый, ударных

...подвеску. Подвеска включает два параллельных рычага 4.и 5, шарнирно соединенных со стержнем 1 ударника, паралле лограммный механизм, каждый из криво- шипов 6 и 7 которого выполнен в виде углового двуплечего рычага, соединенного в вершине угла со станиной, а концом 8 или 9 с одним из параллель-"5 ных рычагов 4 кли 5, шарнирно соеди ненные тягу 10 и однопнечкй рычаг 11, через которые параллелограммный механизм соединен со станиной, и серьгу 12, соединяющую конец 13 параллельного рычага 5 с одноплечим рычагом 11, держатель 14 для закрепления пробы 15, средства 16 регистрации параметров удара.Маятниковый копер работает следую-З 5щим образом.В зависимости от сопротивленияпробы 15,испытуемого материала задается угол отклонения...

Номер патента: 1446532

Опубликовано: 23.12.1988

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытания, копер, маятниковый, образцов

...вала, закрепленным с воз- лО можностью перестановки на валу 2 при ослабленном Фиксаторе 14. Маятник 3 также установлен на стакане 8 с возможностью перестановки при ослабленных фиксаторах 15. Пружина 16 служит для создания трения между дном стахана и валом 2 для сохранения заданного начального угла между рычагом 13 и маятником 3.Маятниковый копер для испытания образцов материалов работает следующим образом.При повороте маятника 3 с грузом 4 по часовой стрелке (фиг.2) вместе с маятником 3 поворачивается вал 2 с рычагом 13 до момента торможения по" ворота вала с упором 10. Дальнейший поворот маятника приводит к повороту стакана 8 относительно вала 2 и к осевому смещению опоры 9 для образцас захватом 5 и образцом 6 в направлении...

Номер патента: 1448241

Опубликовано: 30.12.1988

Автор: Лодус

МПК: E21C 39/00, G01M 7/08, G01N 3/30 ...

Метки: испытаний, стенд, ударных

...20 в грузе 14 предназначено для выпрессовки платформы 3 из клиновой выемки 5 платформы 4.Стенд работает следующим образом.Сбрасывают груз 14 вместе с платформой 4. Тяги 12 сматываются с барабанов 10 и вращают барабан 11, на ко. торый наматывается тяга 13. Последняя перемещает платформу 3 вверх навстречу платформе 4. При соударении платформ 3 и 4 захват 7 скользит по клиновой поверхности платформы 3, от1448241 ВНИИПИ Заказ 6840/48 Тираж 847 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4 клоняется от вертикальной траектории движения и деформирует образец 8 из- гибом. Захват 15 скользит по клиновой поверхности платформы 3 и дефор 5 мирует образец 17 сжатием.После вхождения клиновой поверхности платформы 3 в выемку 5...

Номер патента: 1453203

Опубликовано: 23.01.1989

Авторы: Брикман, Гранкин, Евграфов, Титоренко

МПК: G01M 7/08

Метки: возбудитель, нагрузки, ударной

...14 выдает импульс тока на обмотки 3 и 4, Попаданию этого импульса на обмотку 7 и источник 16 препятствует вентильный элемент 17, Якори 5 и 6 под действием магнитодвижущей силы втягиваются в полости своих обмоток 3 и 4 и приобретают скорость Ч. Вместе с якорями 5 и 6 эту же скорость приобретает и жестко связанный с ними подвижный соленоид Ч = Ч. За время действия импульса тока якоря 5 и 6 проходят расстояние Ь, далее еще расстояние 1 по инерции. После прохождения расстояния У=Ь+2 якорь 5 входит в полость обмотки 4 и одновременно подвижная часть 12 датчика проходит в непосредственной близости от неподвижной части 13. Датчик вырабатывает сигнал, который через формирователь 18 управляющего сигнала поступает на вход источника 16...

Номер патента: 1462155

Опубликовано: 28.02.1989

Автор: Лодус

МПК: G01M 7/08, G01N 3/30

Метки: испытаний, образцов, ударных

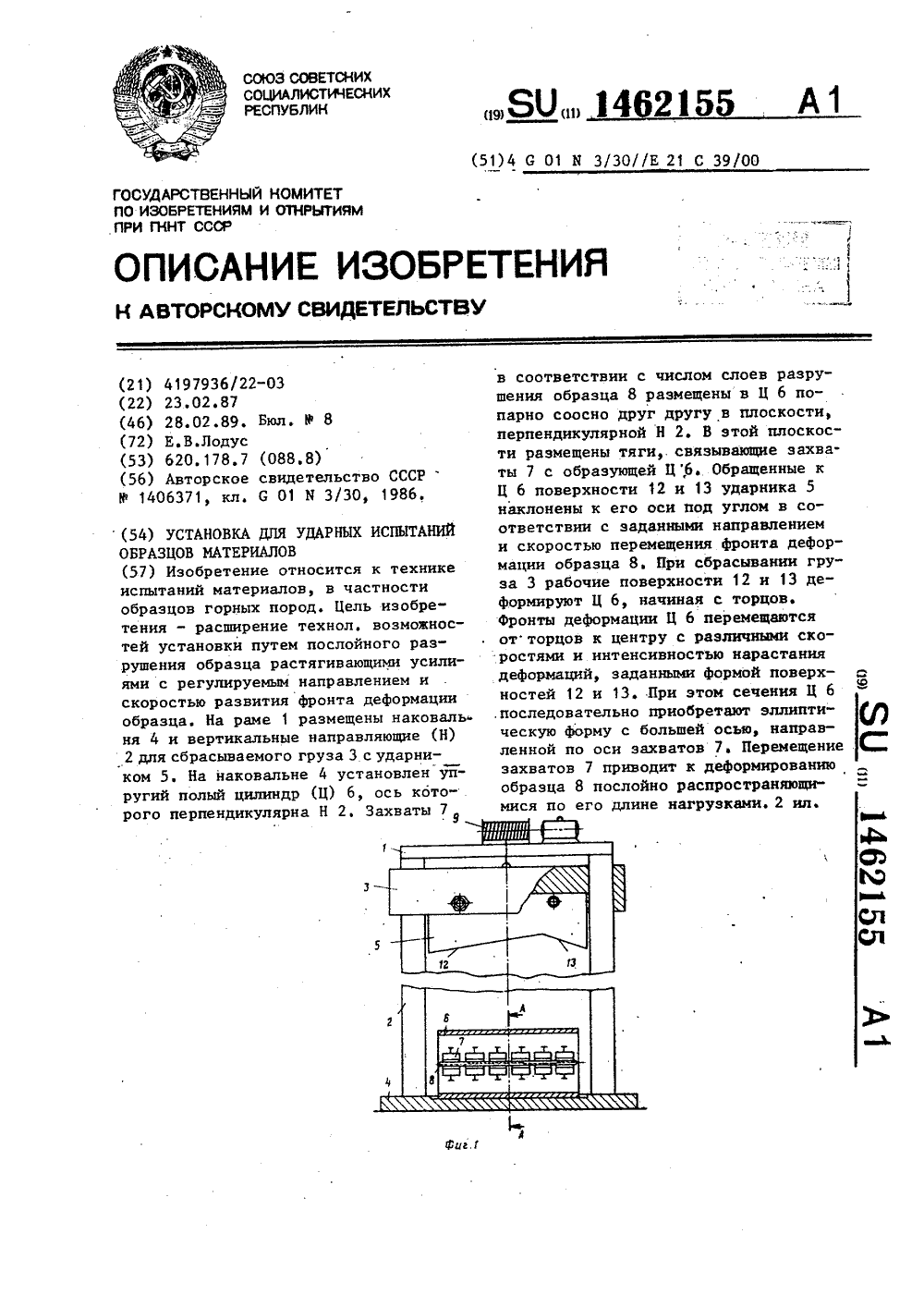

...с поверхностью 13, но интенсивность нарастания деформаций вьппе на участке, контактирующем с поверхностью 13.Это определяет скорость распространения волн деформации образца 8 и интенсивность нарастания нагрузок растяжения на нем,При деформировании цилиндра 6 его сечения приобретают постепенно эллиптическую форму с большей осью, направленной по оси,захватов 7, что приводит к перемещению за.- хватов 7 и деформацию образца 8 послойно распространяющимися по его длине растягивающими нагрузками. Образовавшиеся трещины разрушения перемещаются вдоль инициирующих рисок 14 навстречу друг другу. При слиянии тре" щин происходит окончательное разру. - шение образца 8 с выделением остато. - чной энергии в виде возбуждения колебаний системы...
