Установка для ударных испытаний образцов

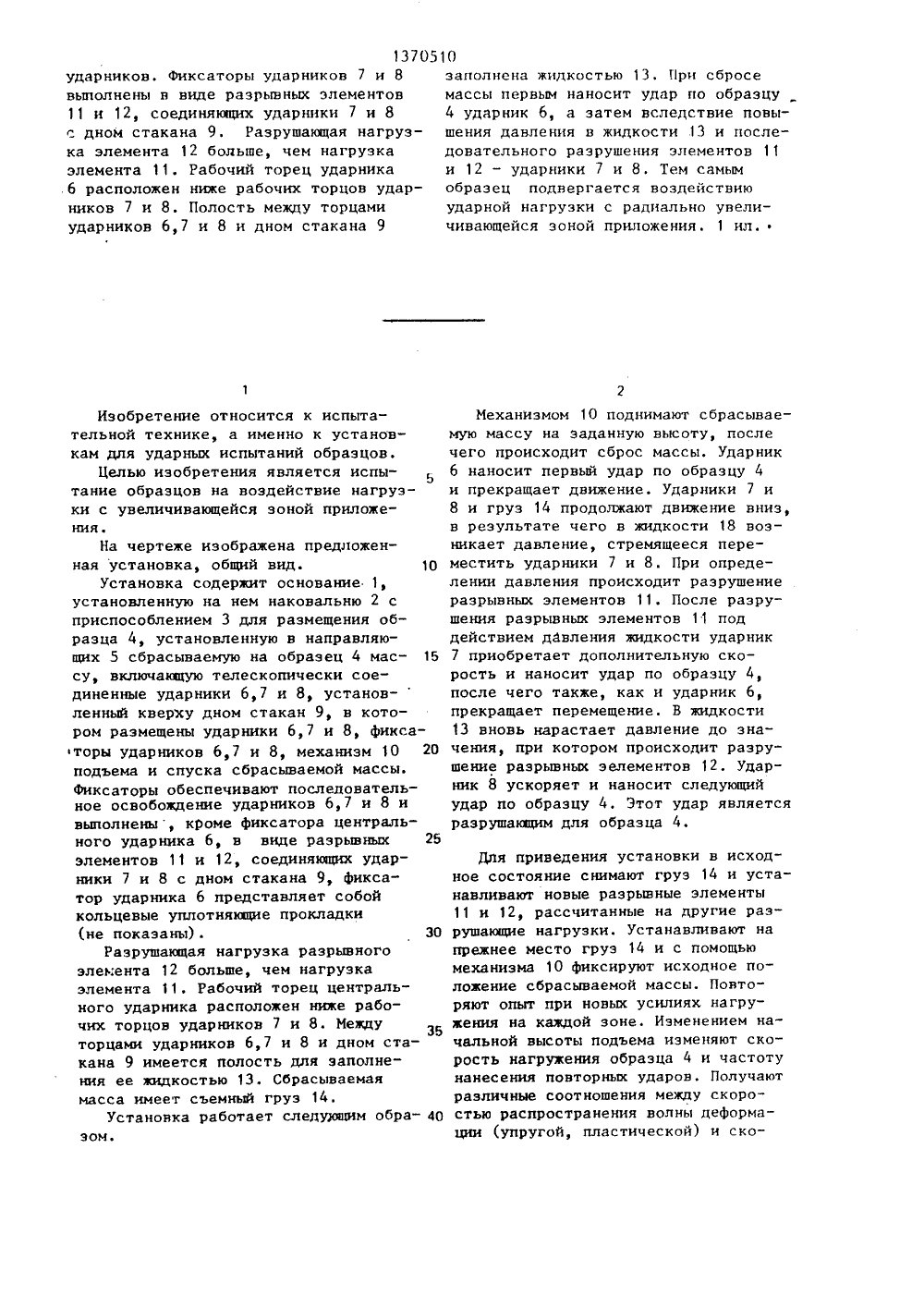

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А э 4001 МЗ ГОСУДАРСТВЕННЫЙ ПО ДЕЛАМ ИЗОБРЕТ МИТЕТ СССР Й И ОТКРЫТИ БРЕТЕ ЛЬСТВУ следоиалов. ытание овате ики и ссле на во 1979.СССР1973. щен енОПИСАН А ВТОРСКОМУ СВИ(21) 4119 (22) 16.0 (46) 30.0 (71) Всес ский инст маркшейд (72) Е.В (53) 620 (56) Авто М 783617Авторс491873,719/25-286.861.88. Бюл. У 4оюзный научно-иитут горной геомеерского делаЛодус178.7 (088.8)рское свидетельсткл. С 01 М 7/00,кое свидетельствокл. С 01 К 3/30,(54) УСТАНОВКА ДЛЯ УДАРНЫХ ИСПЫТ ОБРАЗЦОВ(57) Изобретение относится к ис ванию прочностных свойств матер Целью изобретения является исп образцов на воздействие нагрузк увеличивающейся зоной прилокени Установка содержит сбрасываемую образец 4 массу, включающую уст ленный вверх дном стакан 9, раз ные в нем и телескопически соед ные ударники 6,7 и 8 и фиксатор13705 ударников. Фиксаторы ударников 7 и 8 выполнены в виде разрывных элементов 11 и 12, соединяющих ударники 7 и 8 с дном стакана 9. Разрушающая нагрузка элемента 12 больше, чем нагрузка элемента 11. Рабочий торец ударника ,6 расположен ниже рабочих торцов ударников 7 и 8. Полость между торцами ударников 6,7 и 8 и дном стакана 9 10заполнена жидкостью 13. При сбросемассы первым наносит удар по образцу4 ударник 6, а затем вследствие повышения давления в жидкости 13 и последовательного разрушения элементов 11и 12 - ударники 7 и 8. Тем самымобразец подвергается воздействиюударной нагрузки с радиально увеличивающейся зоной приложения. 1 ил.Изобретение относится к испытательной технике, а именно к установкам для ударных испытаний образцов.Целью изобретения является испы 5 тание образцов на воздействие нагрузки с увеличивающейся зоной приложения.На чертеже изображена предложенная установка, общий вид. 10Установка содержит основание 1, установленную на нем наковальню 2 с приспособлением 3 для размещения образца 4, установленную в направляющих 5 сбрасываемую на образец 4 мас су, включающую телескопически соединенные ударники 6,7 и 8, установ-ленный кверху дном стакан 9, в котором размещены ударники 6,7 и 8, фиксаторы ударников 6,7 и 8, механизм 10 20 подъема и спуска сбрасываемой массы. Фиксаторы обеспечивают последовательное освобождение ударников 6,7 и 8 и выполнены , кроме фиксатора центрального ударника 6, в виде разрывных 25 элементов 11 и 12, соединяющих ударники 7 и 8 с дном стакана 9, фиксатор ударника 6 представляет собой кольцевые уплотнякзцие прокладки (не показаны) . 30Разрушающая нагрузка разрывного элемента 12 больше, чем нагрузка элемента 11. Рабочий торец центрального ударника расположен ниже рабочих торцов ударников 7 и 8. Между торцами ударников 6,7 и 8 и дном стакана 9 имеется полость для заполнения ее жидкостью 13. Сбрасываемая масса имеет съемный груз 14.Установка работает следующим обра эом. Механизмом 10 поднимают сбрасываемую массу на заданную высоту, послечего происходит сброс массы. Ударник6 наносит первый удар по образцу 4и прекращает движение. Ударники 7 и8 и груз 14 продолжают движение вниз,в результате чего в жидкости 18 возникает давление, стремящееся переместить ударники 7 и 8. При определении давления происходит разрушениеразрывных элементов 11. После разрушения разрывных элементов 11 поддействием давления жидкости ударник7 приобретает дополнительную скорость и наносит удар по образцу 4,после чего также, как и ударник 6,прекращает перемещение. В жидкости13 вновь нарастает давление до значения, при котором происходит разрушение разрывных эелементов 12. Ударник 8 ускоряет и наносит следующийудар по образцу 4, Этот удар являетсяразрушающим для образца 4,Для приведения установки в исходное состояние снимают груз 14 и устанавливают новые разрывные элементы 11 и 12, рассчитанные на другие разрушающие нагрузки. Устанавливают на прежнее место груз 14 и с помощью механизма 10 фиксируют исходное положение сбрасываемой массы. Повторяют опыт при новых усилиях нагружения на каждой зоне. Изменением начальной высоты подъема изменяют скорость нагружения образца 4 и частоту нанесения повторных ударов. Получают различные соотношения между скоростью распространения волны деформации (упругой, пластической) и ско13705 10 15 20 25 Составитель В,МешковскийТехред А.Кравчук Корректор М.Максимишинец Редактор М.Келемеш Заказ 412/42 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграФическое предприятие, г.ужгород, ул,Проектная, 4 ростью распространения зоны нагружения образца 4 в радиальном направлении. Находят наилучшее соотноше, -ние между этими скоростями, обеспечивающее наименьшие энергозатратына разрушение материала. Разрывныеэлементы готовят из металлическихстержней с разрывной шейкой различных диаметров. Установка обеспечивает новый вид нагружения образца, создается нагружение образца 4 серией ударов с изменением места приложения ударной нагрузки путем увеличения зоны нагружения в радиальных направлениях. Параметры нагружения регулируются в широких пределах, что позволяет достоверно исследовать зависимость энергоемкости разрушения от соотношения скоростей распространения волн деформации и эоны нагружения, Это будет способствовать разработке новых способов разрушения горных пород, усовершенствованию известных констРукций породоразрушающих механизмов. 10 4 Формула изобретенияУстановка для ударных испытаний образцов, содержащая основание, установленную на нем наковальню для размещения образца, сбрасываемую на образец массу, включающую телескопически соединенные ударники, и фиксаторы ударников, обеспечивающие их последовательное освобождение, о тл и ч а ю щ а я с я тем, что, с целью испытаний образцов на воздействие нагрузки с увеличивающейся зоной приложения, оно снабжено установленными вверх дном стаканом, в котором размещены ударники, фиксаторы, кроме фиксатора центрального ударника, выполнены в виде разрывных элементов с увеличивающимися от центра разрушающими нагрузками, соединяющих ударники с дном стакана, рабочий торец центрального ударника расположен ниже рабочих торцов остальных ударников, а между торцами ударников и дном стакана имеется полость для заполнения ее жидкостью.
