G01M 7/08 — испытания на ударные нагрузки
Устройство для создания ударной нагрузки
Номер патента: 974183
Опубликовано: 15.11.1982
Автор: Евграфов
МПК: B25D 15/00, G01M 7/08
Метки: нагрузки, создания, ударной
...стороце ротора и зеркально по Отььоценцю к первым, и дополнительным мехацизмом управ. лсььья, размещенным зеркально и на протььвоцолажцой стороне корпуса по отцоьцению кпервому.Устройетво работает следующим образом. 45Иа роторе 2 раэмедают боек 5 для Воспроизведения определенной длительности удара и по лимбу 22 с помощььо фиксатора 21 повора.чцвают основание 18 в требуемое положение.При разгоне ротора 2 приводом 3 выступ 15 50 бойка 5 находььтся в контакте с пальцем 6фиксатора, удерживая боек 5 в нерабочем по.ложсции, когда Он проходит мимо рабочего органа 23 (положениефиг. 1), Ролик 11 при этом прохОдит между направляющими 16 и 17,Л не задевая их. При достикении заданной скорое. ти вращения ротора 2 включается привод 19...
Импульсный силовозбудитель
Номер патента: 977977
Опубликовано: 30.11.1982
Автор: Андреев
МПК: G01M 7/08, G01N 3/317
Метки: импульсный, силовозбудитель
...изображена принципиаль,ная электрическая схема предлагаемого силовозбудителя; на фиг. 2 - разрядный контур, разрез.Импульсный силовозбудитель содержит конденсатор 1, разрядник 2 и ус,танонленный на основании 3 многопетлевой разрядный контур, выполненныйсоставным по ширине из секций 4-6,разделенных жесткими изоляционнымипрокладками 7 и 8, Ссседние проводники 9 и 10, 10 и 11, 11 и 12 в каждой секции разделены жесткими изоляционными прокладками 13,14 и 15 соответственно. Секции 4,5 и б электрически соединены параллельно и н их це ни включены переменные резисторы 16,17 и 18 соответственно.Импульсный силснозбудитель работает следующим образом,При включении разрядника 2 конденсатор 1 начинает разряжаться черезразрядный контур. Между...
Копер для ударных испытаний
Номер патента: 978003
Опубликовано: 30.11.1982
Авторы: Агапов, Баранов, Болдано, Голубков, Дворников, Захарьев, Карзов, Кондраков, Макаренко, Никонов
МПК: G01M 7/08, G01N 3/30
Метки: испытаний, копер, ударных
...плоскости с помощью гидроцилиндра ( не показан ). На опорах 5 и 6 имеются наковальни 7 и 8, установленные с возможностью возвратно-поступательного перемещения в вертикальной плоскостиот гидроцилиндров 9 и 10. Для удержания на наковальнях 7 и 8 концов испытуемого образца 4 в них вмонтированымагниты 11 и 12. Копер содержи такжеротор выполненный в виде двух контргрузов 13 и 14, установленных с помощью подвесок 15 и 16 на оси 3. Черезредукторы 17 и 18 подвески 15 и 16контргруэов 13 и 14 связаны с приводами 19 и 20, снабженными тормозами 21 и 22,Маятник 2 имеет подвеску 23, торцовые поверхности которой вместе собращенными к ним торцовыми поверхностями подвесок 15 и 16 образуют муФты 24 и 25 сцепления для связи роторас маятником 2, МуФты...
Устройство для ударных испытаний материалов
Номер патента: 991247
Опубликовано: 23.01.1983
МПК: G01M 7/08
...материала каждого последующего слоя плиты в направлении от ударника к бойку меньше, чем у материала предьцущего слоя.На чертеже показано предлагаемое устройство.Устройство содержит образец 1, боек 2, ударник 3 и размещенный между ним и бойком 2 ускоритель бойка, представляющий собой многослойную991247 Формула изобретения 9/58 Тираж 871 Подписно ИИПИ Зака иал ППП "Патент", г.ужгород,ул,Проектная,4 плиту, содержащую, например, трислоя 4,5 и 6, причем волновое сопротивление материала каждого последующего слоя в направлении от ударника к бойку меньше, чем у материалапредыдущего слоя. Боек 2 представляет собой пластину, закрепленную наслое 6 плиты,с возможностью отделения при ударе. Устройство содержиттакже не изображенные на чертежесредства...
Стенд для испытаний изделий на удар
Номер патента: 1004793
Опубликовано: 15.03.1983
Авторы: Гулин, Фатькин, Хамидолов
МПК: G01M 7/08
...стекла, стол 3 начинает двигаться вниз, увлекая за собой ролики 9, которые выходят из пазов и мягко заклиниваются между столом 3 и рейкой 7, не возбуждаяударного импульса.Предлагаемый стенд имеет более простую конструкцию устройства для предотвращения повторных ударов, которое обеспечивает мягкое торможение стекла послеотскока. Упрощение конструкции достигается за счет выполнения этого устройства по принципу механизмов свободного хода и исключения из конструкциистенда сложного пневматического оборудования,ней эластичной втулкой, охватывающей направляющую2.Недостатком этого стенда является сложность конструкции в виду наличия в ней пневмоаппаратуры. 5Цель изобретения - упрощение конструкции.Поставленная цель достигается тем, что в...
Устройство для импульсного нагружения объекта
Номер патента: 1012065
Опубликовано: 15.04.1983
Авторы: Андреев, Дубовик, Кучеренко, Павленко
МПК: G01M 7/08, G01N 3/317
Метки: импульсного, нагружения, объекта
...2 .Недостаток этого устройства заключается в том, что оно не обеспечивает равномерное нагружение объектов, имеющих сложную форму, например оболочек и пластин, так как область контакта подвижной ветви 0 -образного элемента и объекта изменяется в процессе нагружения.40Целью изобретения является расширение Функциональных воэможностей за счет обеспечения равномерного нагружения объектов сложной Формы,Поставленная цель достигается тем,45 что в устройстве для импульсного наг ружения объекта, содержащем основание, установленный на нем Ц,-образный электропроводящий элемент, верхняя ветвь которого служит для уста новки испытуемого объекта, и соединенный с ветвями О -образного электропроводящего элемента источник импульсного тока, верхняя...
Центробежный ударный механизм
Номер патента: 1021593
Опубликовано: 07.06.1983
Автор: Шевченко
МПК: B25D 15/00, G01M 7/08
Метки: механизм, ударный, центробежный
...связы.вающим маховик с барабаном.Кроме того, Фиксатор может быть выполнен в виде храповой муФты,.одна полумуфта которой связана с торцевой поверхностью барабана, а втораяс устройством для выключения Фиксатора при определенном положении бойка.На Фиг,1 изображен ударный механизм;. на Фнг.2 - сечение А"А на фиг.1.Ударный механизм содержит корпус 1, размещенный в нем маховик 2 с диаметральным пазом 3 и осевым отверстием 4 привод 5 вращения маховика, расположенные в диаметральном пазу 3 маховика 2 противоположнодруг другу шаровой боек 6 и противовес 7, которые связаны с гибкию элементами 8 и 9 соответственно, барабан 10, установленный в осевом отверстии 4 маховика 2 с возможностью поворота в подшипниках 11 и служащий для на.вивки на...
Стенд для исследования ударного разрушения образцов горных пород
Номер патента: 1021967
Опубликовано: 07.06.1983
Авторы: Вяткин, Промышленников, Хабибулин, Шкаредный
МПК: G01L 5/16, G01M 7/08, G01N 3/30 ...
Метки: горных, исследования, образцов, пород, разрушения, стенд, ударного
...стенкой и приспособлением для изменения угла наклона стенки, выполненным в виде гидроцилиндра шток которого скреплен со стенкой, а корпус установлен на основании с возможностью возвратно-поступательного перемещения вдоль оси, параллельной оси возбудителя ударн ай,нагрузки, а средства для измененияугла нанесения удара выполнены ввиде пяти гидроцилиндров штокитрех из которых скреплены со столомв вершинах равностороннего треугольника, через. центр которого проходитось возбудителя ударной нагрузки,корпуса их шарнирно скреплены соснованием, а штоки двух других соединены с корпусами двух из трехупомянутых гидроцилиндров, и ихкорпуса также закреплены на основании,На фиг. 1 изображен предлагаемыйстенд; на фиг, 2 - разрез А-А нафиг, 1,Стенд...
Ударный испытательный стенд
Номер патента: 1029022
Опубликовано: 15.07.1983
Авторы: Гавриленко, Медведев
МПК: G01M 7/08, G01N 3/313, G01N 3/317 ...
Метки: испытательный, стенд, ударный
...импульса частьрасплавленного материала стенки стакана компенсирует уменьшение толщины его дна при агрегатных переходах,что способствует получению стабильных значений ударных импульсов отудара к удару,На чертеже схематически изображенпредлагаемый стенд, частичный продольный разрез,Стенд содержит основание 1, закрепленную на нем цилиндрическую кае5 ЛО 15 ю 25 за 35 меру 2, служащую направляющей для установленного в ней ускоряеиого тела 3, имеющего форму стакана из дюралюминия с диэлектрической накладкой 4 на его днище, стол 5 для установки испытуемого изделия (не показана , жестко связанный с ускоряемым телом 3, установленные на основании 1 через диэлектрическую втулку 6 центральный стержневой электрод 7 и кольцевой электрод 8, которые...
Копер для ударных испытаний
Номер патента: 1037138
Опубликовано: 23.08.1983
Авторы: Голубков, Дворников, Карзов, Кондраков, Макаренко, Никонов
МПК: G01M 7/08, G01N 3/30
Метки: испытаний, копер, ударных
...ротора, приводные шестерни имуфты сцепления для связи контргруэов с маятником, приводные шестерни жестко закреплены на оси маятника, а контргруэы установлены на оси маятника с возможностью . совместного с ней вращения.На чертеже схематически показан 60 копер, общий вид.Копер для ударных испытаний содержит основание 1, подвешенный к основанию 1 мая 1 тник 2 на оси 3 в нодшипниковых опорах 4, приспособление для установки испытуемого образца 5,выполненное в виде подвижных опор 6и 7, установленных на основании 1 свозможностью перемещения в горизонтальной плоскости с помощью гидроцилиндров (на чертеже не показаны).На опорах б и 7 имеются наковалвни8 и 9, установленные с возможностьювозвратно-поступательного перемещения в вертикальной...
Маятниковый копер для ударных испытаний
Номер патента: 1048369
Опубликовано: 15.10.1983
Авторы: Виноградов, Голобоков, Захаров
МПК: G01M 7/08, G01N 3/30
Метки: испытаний, копер, маятниковый, ударных
...колесо 10 которого .шарнирно .установлено на оси 2 качания маятника 3. Колесо 10 с помощью кулачковой муфты 11 сцепляется с осью 2Муфта 11 управляется пневмоцилиндром 12, который имеет выключатель 13 верхнего рабочего положения маятника 3 и конечный выключатель 14 для сцепления муфты 11 и подъема маятника 3. На ступице маятника 3 установлены с возможностью переналадки линейки 15 и 16, которые контактируют соответственно с выключателями 13 и 14, На основании 1 размещен ленточный педальный тормоз 17, а привод подъема маятника 3 и пневмоцилиндр 12 установлены на отдельном основании 18 и не подвергаются действию ударных нагрузок от маятника.Маятник 3 соединен с осью 2 качаниячерез обгонную муфту 19.Маятниковый копер работает следующим...
Стенд для динамических испытаний
Номер патента: 1052907
Опубликовано: 07.11.1983
МПК: G01M 7/08, G01N 3/307
Метки: динамических, испытаний, стенд
...можно инициировать разрыв трубки, возцействуя импульсом излучения, созцаваемого оптическим. квантовым генератором, строго призацанной величине нагрузки.На чертеже прецставлен прецлагаемыйстенд для цинамических испытаний,Стенц соцержит основание 1, на котором установлен цилиндр 2. Поршень 3разцеляет цилиндр 2 на цве полости 4 и 5Испытуемый объект 6, например, оболочка, монтируется на плитах 7 и 8 и устанавливается на основании 1, Средстводля соединения полости 4 цилиндра с,атмосферой прецставляет собой канал Ополого штока 10 и закрывающую полостьштока трубчатую заглушку 11, головкакоторой установлена с заданным зазоромотносительно упора 12, скрейленного соснованием через захват 1 3,Для сообщения импульсапоршню 3стенд снабжен...
Стенд для исследования пневматических машин ударного действия
Номер патента: 1059165
Опубликовано: 07.12.1983
Авторы: Варнелло, Тупицын, Чуфистов
МПК: E21B 1/00, G01M 7/08
Метки: действия, исследования, машин, пневматических, стенд, ударного
...разделяющий цилиндр.на две камеры, и.пневматический пуль сатор с рабочей полостью, связанной магистралью с одной из камерцилиндра, снабжен регулятором давле- .ния, а пульсатор имеет компенсационное отверстие для связи рабочей 45полости пульсатора через регулятордавления с магистралью сжатого воздуха.Кроме того, пульсатор имеет втулку, установленную на его корпусе с воэможностью осевого перемещения,3. Стенд по п.1, о т л и ч а ющ и й с я тем, что крышка цилиндр выполнена в виде стакана, установленного на цилиндре с возможностью осевого перемещения. при этом компенсационное отверстиФвыполнено во втулке.Причем крышка цилиндра выполнен"в виде стакана, установленного нацилиндре с возможностью осевогоперемещения.На чертеже приведена схема...
Установка для ударного сжатия
Номер патента: 1067403
Опубликовано: 15.01.1984
Авторы: Певзнер, Ставрогин, Тарасов
МПК: G01M 7/08, G01N 3/307
...пути,пройденного штоком. Это же позволяет создать испытательную нагрузку 45с крутым передним Фронтом.Цель изобретения - обеспечениевозможности создания нагрузки скрутым передним Фронтом.Поставленная цель достигаетсятем, что в установке для ударногосжатия, содержащей силовую раму,установленное в силовой раме приспо,собление для крепления испытуемогообразца, силовой привод для нагружения испытуемого образца, включающийисточник давления, сообщенный с нимресивер и размещенный в ресиверешток с головкой, поджатой к стенкересивера через уплотнение, и пусковое устройство, включающее канал для 60подвода рабочей среды к уплотненнойполости между головкой штока и стенкой ресивера, ресивер выполнен срасположенным соосно штоку кольцевым.выступом, к...
Стенд для испытания изделий на удар
Номер патента: 1073610
Опубликовано: 15.02.1984
Автор: Воробьев
МПК: G01M 7/08
...испытания иэделийна удар, с одеркаецем станину, с брасы ваемую платформу для крепления испытуемого изделия, установленный подплатформой формирователь ударного импульса и устройство для предотвращения повторных ударов, включающее храповой механизм и инерционное тело,последнее выполнено в виде барабана,который установлен над платформойна оси, закрепленной на станине, исвязан с платформой посредством намотанной на него гибкой нити длинакоторой выбрана из условия полногосматывания нити с барабана за времяпадения платформы, собачки храпового мех:аниэма установлены на оси барабана, а храповой элемент образованвнутри барабана,При отскоке платформы от формирователя ударного импульса происходитзахват платформы в верхней точке,где ее скорость...
Устройство для создания динамической нагрузки
Номер патента: 1073611
Опубликовано: 15.02.1984
Автор: Певзнер
МПК: G01M 7/08
Метки: динамической, нагрузки, создания
...и повышение крутизны переднегофронта формируемого динамическогоимпульса 2,Однако достигаемое увеличение крутизцы переднего фронта динамического импульса незначительно, так как при малом диаметре внутреннего кольцевого уплотнителЬцого элемента мало увеличивается площадь проходного сечения, а при большом диаметре мала площадь головки штока между уплотни тельцыми элементами, к которой подводится давление иэ ресивера, что снижает величину скачка силового воэ действия ца шток при его отрыве от кол; цевого выступа, 65 Цель изобретения - увеличениекрутизны переднего фронта формируемой динамической нагрузки.Указанная цель достигается тем,что устройство для создания динамической нагрузки, содержащее источник давления, сообщенный с ним ресивер,...
Устройство для динамических испытаний балок и пластин
Номер патента: 1084638
Опубликовано: 07.04.1984
Авторы: Логинов, Мирошниченко, Чернов
МПК: G01M 7/08, G01N 3/30
Метки: балок, динамических, испытаний, пластин
...- повышение точности испытаний балок и пластин различных размеров, имеющих свободные края, путем создания постоянных условий нагружения на свободных краяхеУказанная цель достигается тем, что устройство для динамических испытаний балок и пластин, содержащее основание, имеющее центральный проем и опорные элементы для установки испытуемого иэделия, установленную на основании камеру импульсного давления, эластичную мембрану для передачи давления.на испытуемое изделие, защемленную по контуру между основанием и камерой импульсного давления, снабжено установленным в проеме основания съемным вкладышем, внутренняя поверхность которого слу. жит для прилегания к ней свободных краев испытуемого изделия,вкладьпп выполнен с буртиком для зажима...
Копер для ударных испытаний
Номер патента: 1084655
Опубликовано: 07.04.1984
Авторы: Бурханов, Устинова, Фролов
МПК: G01M 7/08
Метки: испытаний, копер, ударных
...копра.Копер содержит основание 1, ротор 2, П-образный боек 3 и размещенный на основании 1 Фиксатор 4 бойка 3, установленные на основании 1 по разные стороны ротора 2 втулки 5 с эксцентричными отверстиями, в которые входит вал 6 ротора 2. Боек 3 выполнен в виде рычагов 7 и упора 8 и установлен с возможностью вращения на наружных поверхностях втулок 5, Ротор 2 выполнен с выступом9, расстояние от которого до оси вращения ротОра 2 выбрано из условия пересечения траектории выступа 9 и упора 8 бойка 3, Над упором 8 бойка 3 расположена П-образная рама 10 с размещенными на ней ударником 11 ,служащим для взаимодействия с испытуемым,образцом 12. Упор 8 подпружинен в направлении к оси вращения бойка 3 посредством пружины 13 и выполнен с...
Устройство для скоростных испытаний материалов на растяжение (его варианты)
Номер патента: 1089474
Опубликовано: 30.04.1984
МПК: G01M 7/08, G01N 3/30
Метки: варианты, его, испытаний, растяжение, скоростных
...корпус, захваты для крепления испытуемого образца, установленный в корпусе винтовой нагружаняций механизм с приводом, выполненным в виде жестко связанного с ходовым винтом шкива, шарнирно закрепленного на корпусе рычага 1-го рода, соединенного гибкой связью со шкивом, н сбрасываемого груза, выполненного с возможностью взаимодействия со свободным концом рычага, шкив, выполнен ступенчатым с числом ступеней, соответствующим числу тяг гибкой связи, а концы тяг присоеДинены к рычагу в однойточке.. На фиг, 1 схематично показано предлагаемое устройство, общий вид; нафиг. 2 - то же, вид сбоку; на фиг.3 -привод винтового нагружающего механизма по первому варианту испытания;на фиг. 4 - то же, по второму варианту; на фиг. 5 - разрез А-А на...
Маятник копра
Номер патента: 1105781
Опубликовано: 30.07.1984
Авторы: Голубков, Дворников, Карзов, Кондраков, Макаренко, Минакова, Никонов
МПК: G01M 7/08
...оси его симметрии, нож дополнительно прикреплен к молоту в точке,лежащей на оси симметрии молота.Крепление ножа к молоту в третьейточке, лежащей на оси симметрии молота, повышает надежность работы маятника путем более точной установкиножа в плоскости удара, что снижаеткрутящий момент на маятнике вокругвертикальной оси.и повышает жесткостьконструкции.На фиг. 1 изображен маятник, общий вид; на фиг. 2 - разрез А-А нафиг. 1 на фиг. 3 - разрез Б-Б нафиг, 2 на Фиг, 4 - разрез В-В нафиг. 2; на фиг. 5 - вид Г на фиг.4. Маятник копра имеет подвеску 1 со штангой 2, смонтированную на оси 3 в опорах 4К штанге 2 прикреплен С-образный молот 5. Это крепление осуществлено с помощью конических штырей 6. В молоте установлен нож 7, концы которого...

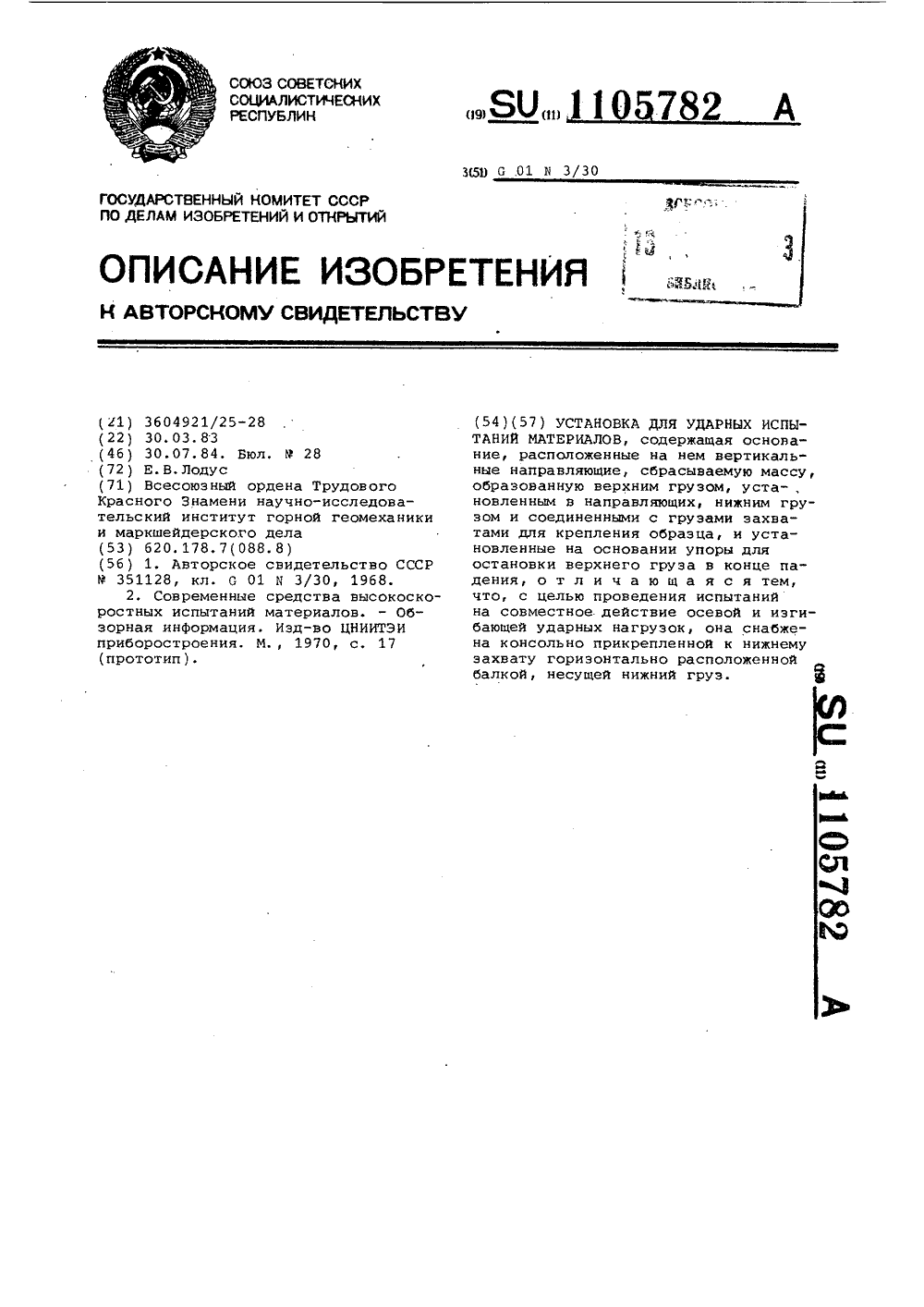

Установка для ударных испытаний материалов
Номер патента: 1105782
Опубликовано: 30.07.1984
Автор: Лодус
МПК: G01M 7/08, G01N 3/30
...на нем вертикальные направляющие, сбрасываемуюмассу, образованную верхним грузом,установленным в направляющих, нижнимгрузом и соединенными с грузами эах Оватами для крепления образца, и установленные на основании упоры дляостановки верхнего груза в конце падения, снабжена консольно прикрепленной к нижнему захвату горизонтально 45расположенной балкой, несущей нижнийгруз,Вследствие того, что центр масснижнего груза смещен относительнооси образца испытуемого материала, 50при остановке верхнего груза упорамина образец действуют осевая и изгибающая ударные нагрузки.На фиг. 1 изображена предлагаемаяустановка, общий вид; на Фиг. 2 - 55вид А на фиг. 1.Установка содержит основание 1,вертикальные направляющие 2, расположенные на основании 1,...
Устройство для создания ударной нагрузки
Номер патента: 1112248
Опубликовано: 07.09.1984
Автор: Евграфов
МПК: B25D 15/02, G01M 7/08
Метки: нагрузки, создания, ударной
...устройства является большой разброс скорости движения бойка при отскоке после удара о рабочий орган, приводящий к большому разбросу в условиях работы фиксатора (боек даже может быть не захвачен фиксатором), что убусловлено непосредственным взаймоцействием бойка с рабочим органом, нахолящимся в контакте с подвергаемым ударному воздействию объектом, который может иметь произвольные прочностные характеристики.Целью изобретения является повышение надежнрсти и долговечности устройства путем снижения скорости бойка после удара.Поставленная цель достигается тем, что устройство для создания ударной нагрузки, содержащее корпус, установленный в корпусе ротор, привод вращения ротора, шарнирно установленный на роторе боек, подпружиненный фиксатор...
Ротационный копер для испытания материалов на ударное сжатие
Номер патента: 1116347
Опубликовано: 30.09.1984
Автор: Селюнин
МПК: G01M 7/08, G01N 3/31
Метки: испытания, копер, ротационный, сжатие, ударное
...исилоизмерителем, а разрывной элемент одним концом соединен с опорнойпятой, а другим - с силоизмерителем. 50Кроме того, ротационный коперснабжен установленным на станинекронштейном с отверстием для проходачерез него силоиэмерителя и выполненными на внутренних поверхностях 55боковых стоек кронштейна направляю" щими пазами для размещения в нихопорной пяты и наковальни.Благодаря расположению наковальнимежду опорной пятой и силоиэмерителем и соединению разрывного элемента с опорной пятой и силоизмерителемудается повысить жесткость силовойцепочки.На чертеже схематически изображенпредлагаемый ротационный копер.Ротационный копер содержит станину 1, установленный на ней маховик2 с размещенным на нем бойком 3,раму 4, установленный на ней...
Установка для динамических испытаний образцов материалов и деталей машин
Номер патента: 1124187
Опубликовано: 15.11.1984
Авторы: Михайлов, Притченко, Яценко
МПК: G01M 7/08
Метки: динамических, испытаний, машин, образцов
...известное устройство характеризуется малой надежностью испытаний, связанной с трудностью согласования выстрела из винтовки с положением изделия, например вращающейся лопатки. Это приводит к разбросу в месте воздействия пули на лопатку и, следовательно, искажает результаты испытаний.45Целью изобретения является повышение надежности испытаний.Поставленная цель достигается тем, что в установке для динамических испытаний образцов материалов 50 и деталей машин, содержащей вал с установленным на нем приспособлением для консольного радиального крепления испытуемых изделий и средства ударного возбуждения изделий, включающие боек, устройство для его метания и спусковой. механизм, устройство для метания бойка выполнено в виде ротора,...
Пневматический копер для ударных испытаний
Номер патента: 1130755
Опубликовано: 23.12.1984
Авторы: Алхимов, Брагинский, Власов, Крисанов, Марков, Рыжков, Старцев
МПК: G01M 7/08
Метки: испытаний, копер, пневматический, ударных
...из фиксаторов может сработать позже остальных,что и вызовет перекос бойка.Целью изобретения является повышение точности испытаний путем устранения перекоса бойка в стволе в момент 5 Острагивания.Поставленная цель достигается тем,что пневматический копер для ударныхиспытаний, содержащий направляющийствол с размещенным в нем бойком, со общенный со стволом ресивер и спуско;Вой механизм бойка, выполненный в ви",де равномерно расположенных по окруж 55 2ности ствола пневмоцилиндров с подпружиненными в направлении бойка поршнями и фиксаторами бойка, снабжен двухпозиционным краном для подвода сжатого воздуха в подпоршневые полости пневмоцилиндров и отвода его в атмосферу, подпоршневые полости пневмоцилиндров сообщены между собой, каждый...
Стенд для динамических испытаний изделий
Номер патента: 1147939
Опубликовано: 30.03.1985
Авторы: Двоеглазов, Ильченко, Селюнин, Чирков
МПК: G01M 7/08, G01N 3/31
Метки: динамических, испытаний, стенд
...взаимодействующая с бойком 3 маховика 2. На станине 1 под механизмом 5 установлен упор 9, регулируемый по высоте.Механизм 5 предварительного статического нагружения включает установленные перпендикулярно оси тяги 8 первую плиту 10 и вторую 11 плиты, связанные соответственно с разрывным элементом 7 и динамометром 4, Между собой плиты 10 и 11 соединены посредством направляющих12, параллельных оси тяги 8.В плоскости плиты 11 образованыпрямолинейные направляющие 13, вкоторых установлен ползун 14, взаимодействующий с винтами 15. Ползун11479 1 О 314 содержит рычаг 16 с фиксатором17. На направляющих 13 и ползуне14 вьпюлнены соответственно линейные шкалы 18 и.угловая шкала 19 сотверстиями 20, риски 21. Плита 10и полэун 14 содержит элементы 22и...
Стенд для ударных испытаний защитных касок
Номер патента: 1151856
Опубликовано: 23.04.1985
Авторы: Вылегжанин, Григорьев, Суворов, Чертов
МПК: G01M 7/08, G01N 3/30
Метки: защитных, испытаний, касок, стенд, ударных
...к входам индикаторов, выход второго интегратора - к информационным входам блоков памяти, управляющий вход каждого из которых подключен к выходу соответствующего индикатора, а выход - к одному из входов блока вычитания, выход которого соединен с региструющим прибором,На фиг. 1 представлена блок-схема стенда для ударных испытаний защитных касок; на фиг. 2 - зависимость сигнала У на выходе акселерометра от времени; на фиг. 3 - зависимость сигнала Ю,на выходе первого интегратора от времени; на фиг. 4 зависимость сигнала 11, на выходе второго интегратора от времени,Стенд для ударных испытаний защитных касок содержит основание 1, модель 2 головы для установки на нее защитной каски 3, датчик 4 силы, установленный на основании 1 под моделью 2...
Стенд для динамических испытаний объектов
Номер патента: 1165907
Опубликовано: 07.07.1985
Авторы: Логинов, Мирошниченко
МПК: G01M 7/08, G01N 3/307
Метки: динамических, испытаний, объектов, стенд
...соединенными с блоком управления двумя электропневмоклапанами, один из которых - нормально открытый - расположен в магистрали между пневмоцилиндром и ресивером, а другой - нормальной закрытый - в магистрали для сброса давления из пневмоцилиндра.На чертеже схематически изображен стенд для динамических испытаний объектов.Стенд содержит основание 1, ресивер 2, установленный на основании 1 и подключенный к ресиверу 2 пневмоцилиндр 3 с размещенным в нем поршнем 4 со штоком 5, приспособление 6 для приложения нагрузки к испытуемому объекту 7 - оболочке с торцовыми крышками 8 и 9, первый разрывной элемент 10 с инициатором разрушения в виде пироустройства (не показано) разрушения разрывного элемента 10, блок управления (не показан),...
Стенд для испытания изделий на динамические нагрузки
Номер патента: 1165911
Опубликовано: 07.07.1985
Авторы: Багдасарьян, Малютин, Пилипенко
МПК: G01M 7/08, G01N 3/30
Метки: динамические, испытания, нагрузки, стенд
...ее поверхности динамическим давлением и регулировать закон изменения нагрузки.Цель изобретения - расширение диапазона режимов нагружения.Указанная цель достигается тем, что в стенде для испытания изделий на динамические нагрузки, содержащем опорный контур для установки испытуемого изделия, ударный силовозбудитель, устройство для передачи ударной нагрузки, содержащее камеру для заполнения ее жидкостью, нижняя часть которой служит для установки на испытуемое изделие, и установленный в ней с возможностью взаимодействия с силовозбудителем поршень, и средства формирования заднего фронта ударной нагрузки, часть камеры, заполняемая жидкостью, с помощью перегородок разделена на отдельные секции, в каждой из которых установлен поршень,...
Стенд для динамических испытаний образцов
Номер патента: 1173240
Опубликовано: 15.08.1985
Автор: Лодус
МПК: G01M 7/08, G01N 3/31
Метки: динамических, испытаний, образцов, стенд
...2 осуществляется тр 3 гГимным"приспособлением 12 с рукояткой 13.Стенд для динамических испытаний-обрдзцон рд.ботает следующим образом.грО3 соответствии с требуемыл законом 1 дгруженця размещаю. грузы б к / соответственно внутрп и снаружи нацранпяющей трубы 8. Прц подцятои ттерх прижимеОБ приспосооденп2гЗКПОЧаОТ ПРИВОД 1 1 НЬЗГОЦНОГО УС рол"-г") и "3 азгоняГ)т махоник 2 10 требуемого числа оборотов н едцнццу времени, С помощью рукоятки 13 и прижимного приспособления 12 прижимают штангу 3 к маховику 2 с необходцмьм усцлцем. Под действием силы фрцкциониого взаимодействия штанга 3 с приспособлением 4 испытуемым об - разцом 5 устремляется вдоль оси направляющей трубы 8. При достижении приспособлением й первого из грузов б, установленных...
