Фадеев

Номер патента: 965930

Опубликовано: 15.10.1982

Автор: Фадеев

МПК: B65G 69/00

Метки: бревен, выравнивания, торцов

...длине выравниваемых бревен, а наибольшее - сумме длин, равной длине .бревен и двойной"величи не максимального разброса торцов бре вен в пучке. На щитах укреплены вибраторы 5, которые во время протаски" вания пучка между щитами сообщают последним колебания в горизонтальной плоскости. Перед устройством и после него установлены настилы 6 под которыми размещены конечныеключатели 8 и 9.формула изобретения 7755/2 ис атент"Проектная, 3 96593Перед началом работы в зависимости от длины бревен в пучке устанавлива" ется определенное наименьшее расстояние между щитами посредством привода перемещения кареток. Агрегат 3 с невыравненным пучком 10 движется к устройству, которое устанавливается на пути грузового направления. Агрегат наезжает...

Номер патента: 964990

Опубликовано: 07.10.1982

Авторы: Архипов, Кочемасов, Олейников, Фадеев

МПК: H04B 3/46

Метки: измеритель, ошибок, частотных

...напряжение на выходе фазового детектора пропорционально отклонению частоты Я(с) от линейного закона ш(с)==и+Ет (иТакой измеритель частотных ошибок прост в изготовлении, однако, поскольку входящий в него фазовый детектор работает на раэностной частоте юр=)ЬГ, он обладает значи-.тельной инерционностью.Известны также измерители частотных ошибок с дополнительно преобразованием частоты, в которыхФазовый детектор работает на частоте много больше рззностной частоты юр . К ним.относится второй 10 из известных измерителей частотныхошибокЭтот измерительчастотныхошибок содержит последовательносоединенные первый смеситель, первыйполосовой Фильтр, линию задержкии Фазовый детектор, ко второмувходу которого подключены последовательно соединенные...

Номер патента: 962156

Опубликовано: 30.09.1982

Автор: Фадеев

МПК: B65G 69/00

Метки: бревен, выравнивания, торцов

...торцевания, так как выравнивание и разгрузка бревен производят в цикличном режиме.Цель изобретения - повиаение эфФективности торцевания,Поставленная цель достигается тем, что согласно способу бревна проталкивают в сторону сужения торцующих щитов, одновременно осуществляя их вибрацию.Способ осуществляют следующимобразом.Пакет бревен подают к торцевыравнивающему устройству, включают вибратор платформы, на которой размещены закрепленные под углом торцую" щие щиты, и пакет бревей проталкивают в сторону сужения торцующих щитов, одновременно осуществляя их вибрацию, При этом происходит перемещение выступающих бревен во внутрьпакета. Затем вибратор останавливают,5 .а выравненный пакет транспортируютк месту формирования секции илиплота,...

Номер патента: 962053

Опубликовано: 30.09.1982

Авторы: Завадский, Соусь, Фадеев, Шнеерсон, Шупиков

МПК: B60P 7/12

Метки: коник, средства, транспортного

...корпуса посредством привода опорами со скосами на верхних плоскостях для взаимодействия с соответствующими скосами прижимной планки.На фиг, 1 изображен предлагаемый коник, разрез; на фиг. 2 - разрез А - А на фиг. 1.На транспортном средстве 1 стационарно закреплена поперечная полая балка 2, выдвижные стойки 3 с консольными частями 4 и размещенные в полости балки 2 опорные ролики 5 и 6 и корпус 7 для фиксирующего механизма. Фиксирующий механизм состоит из прижимной планки 8 со скосами на нижней поверхности, направленными в разные стороны, причем планка вертикально перемещается по направляющим 9, и двух горизонтально перемещающихся посредством привода опор 1 О и 11 со скосами на верхних плоскостях, Привод опор содержит винт 12 с резьбой...

Номер патента: 953610

Опубликовано: 23.08.1982

Авторы: Руссков, Самолин, Фадеев

МПК: G02B 7/18

Метки: оптических, разворота, элементов

...торцом через упор.ный шарик с рычагом.На фиг, 1 представлено устройство, общий вид, на фиг. 2 - вид А на фиг. 1; на фиг, 3 - вид Б на фиг, 1.На жестком основании 1 установ о лена втулка 2, на нее установЛено подвижное основание 3К втулке 2 прикреплен фланец 4, на котором установлен подшипник 5, который связан с подвижной платформой 6, На платформе 6 установлена призма 7, На жестком основании 1 размещен механизм 8 грубой подачи. На подвижном основании 3 установлены выполненный в виде вилки с одной подвижной ветвью упругий элемент 9, положение которого регулируется винтом 10 и пята 11, взаимодействующая с шариком 12, установленным на рычаге 13, прикрепленном к платформе 6. Вся система связана с пружинами 4.При работе устройства для...

Номер патента: 953042

Опубликовано: 23.08.1982

Авторы: Изотов, Комиссаров, Озеров, Поляков, Соколов, Фадеев, Фомичев

МПК: D06H 7/00

Метки: закройном, настила, полотен, разрезания, столе

...на средство подъема и опускания прижимных пластин поступает от системы управления перемещением каретки 13, осуществляющей перемещение ножа 14 вдоль настила.Синхронное с ножом 14 вращение кулачков 27 и 28 обеспечивает в соответствии с поворотом ножа постоянный поджим слоев полотен настила у режущей кромки ножа. 65 Кроме того, устройство имеет усановленную над столом горизонтальную балку с вертикальными пазами исиловые цилиндры, связанные с балкой,а каждая из подпружиненных пластинимеет вертикальный стержень, верхний 5конец которого несет опорный ролики расположен в соответствующем вертикальном пазу горизонтальной балки,А также тем, что средство дляподъема одной из подпружиненных плас тин состоит иэ приводной рейки,смонтированной на...

Номер патента: 951731

Опубликовано: 15.08.1982

Авторы: Абрамов, Птичников, Савченков, Фадеев

МПК: H04J 3/14

Метки: информации, передачи, системы, цифровой

...9 и 15 по командам с первой оконечной станции 5 поочередно организуются шлейфы между передатчи 50 Таким образом, использование предложенного устройства позволяет сво-евременно обнаружить линейные регенераторы с изменившимся порогом срабатывания или с изменениями амплитудно-частотной характеристики усилителя, приводящими к появлению межсимвольных помех, ведущих, в свою ками линейного сигнала 8 и оконечнымирегенераторами 7 на оконечных станциях 5 и 6, и линейными регенераорами 16 на промежуточных станциях 14.Выявление сбоев испытательного сиг 3 951731 4,нала, поступающего по шлейфу на око-,нечную станцию производится путемсравнения передаваемого сигнала с выхода гененатора 1 и принимаемогосигнала, снимаемого со входа декодера 23, в...

Номер патента: 947419

Опубликовано: 30.07.1982

Авторы: Ермилов, Коробков, Кулагин, Фадеев

МПК: E21C 27/24

Метки: комбайн, проходческий

...оси и проходящей через центр тяжести ударного органа, жестко закреплены два вертикальных 11 и два горизонтальных 12 пора, на цилиндрических концах которых с возможностью вращения уста-, новлены ползуны 13, скользящие в плоских направляющих 14 кронштейна 9. Кадый ползун 13 своими передней 6 О и задней поверхностями контактирует с подпружиненными штоками переднего 15 и заднего 16 амортизаторов, жестко закрепленных в стенках кронштейна 9. 65 Перемещение ударного органа 10 для направления его бойка в любую точку забоя обеспечивается подачей рабочей жидкости в соответствующие полости цилиндров 8 поворота кронштейна 9 в вертикальной плоскости и цилиндров 5 поворота стрелы 4 в горизонтальной плоскости. После установки ударного органа 10 в...

Номер патента: 945412

Опубликовано: 23.07.1982

Авторы: Ермилов, Коробков, Кулагин, Фадеев

МПК: E21C 3/20

Метки: действия, ударного

...коспусд 1. Камера 12;10 стзно сообщена с силовым цилиндропосредством канада 1(.На корпусе 1 Выполнен выступ 5,который Входи в , В Гидрдвл(ческуюкамеру 1 3, залог(не ын ю ж лдкос т ью ккорпусу 1 присоединены Гидроципкндры 16, штоки 17 которых ззаимосвяздны с механическим захватом 18,(,Одом ЦКПИЧДОЕ 4 г 1 асле оконцдния взвода удар -икд цикл повторяется. ри рд(доче(, КОДВ "с,дрчикд 2 гормоз-дя втулка 5 Ос(дс,ся О; хне - О и нкжч(-(О С:, Дд РГ, И КСНЕ ВЗс 1 ИМОДЕЙСТВУЕТПОК ХСПОСТОМ улдударника 2 входи; вразного углубленияв .г.пки 5 и, дополнинаходящийся в этойОазгоняет Втулкунккд 2. полос ь чдшеобхвос. Овика 6:и но сжимая ПОЛОС 1 И Гдз,до скорост ударДпя Гредо враще(-ия чсезмерчо повышения давления Б ОО/100 и у, г(уб"пе(.ия 7 хвостовкка...

Номер патента: 944149

Опубликовано: 15.07.1982

Автор: Фадеев

МПК: H04N 1/31

Метки: аппарата, барабана, развертывающего, фиксации, фототелеграфного

...время. Применение предлагаемого механизма повышает степень автоматизации фототелеграфного аппарата, повышает его долговечность и надежность.Формула изобретенияУстройство для:,фиксации развертывающего барабана фототелеграфногоаппарата, содержащее подвижный центр,расположенный между двумя призматическими направляющими, две пружины,размещенные на подвижном центре параллельно призматическими направляющим и одними концами соединенныес торцом подвижного центра, а такжерукоятку, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности устройства, введены промежуточная линейка с двумя овальнымиотверстиями, кулачковая пара, возвратная пружина и ось с подшигникамипри этом промежуточная линейка установлена на подвижном центре и...

Номер патента: 936846

Опубликовано: 23.06.1982

Авторы: Догода, Животенко, Кадетова, Першин, Полиенко, Пронин, Стрельницкий, Фадеев, Шикута

МПК: A01D 51/00

Метки: плодов, подборщик

...и уменьше.ние их повреждения.15Поставленная цель достигается тем, чтоведущий барабан установлен по ходу выпол.нения технологического процесса, впередиведомого барабана, причем поверхность ведущего барабана на участке касания ее с 2 онижней ветвью бесконечной ленты удаленапо высоте от той же поверхности ведомогобарабана на величину, превышающую максимальный диаметр плода, при этом диаметрведущего барабана меньше диаметра ведомо.го барабана, который выполнен в виде ряда 25копирующих катков, установленных посредством шарнирных подвесок на валу ведущего барабана.А так же тем, что съемник размещен надучастком касания поверхности ведущего барабана с верхней ветвью бесконечной ленты, а над съемником установлен битер с эластичными пальцами,...

Номер патента: 936321

Опубликовано: 15.06.1982

Авторы: Величко, Копылов, Смирнов, Фадеев

МПК: H02P 5/06

Метки: момента, нагрузки, постоянного, статического, электропривода

...высокого быстродействия силового полупроводникового преобразователя электропривода можносчитать, что выходное напряжениепреобразователя повторяет во времениего входное напряжение, поэтому сигнал, пропорциональный выходному напряжению полупроводникового преобра-.зователя электропривода, снимаем сего входа,В устройстве выходного напряжения первого сумматора 2 определяютвеличину статицеского момента нагрузки электропривода согласно уравнению моментов М (Р) М (Р) Р (Р) где- момент инерции электропривода;Ю - скорость вращения электропривода;Рй(Р)- динамический момент электропривода;М (Р)- статический момент нагрузки.Для определения величины полного момента М(Р) двигателя электропри-. вода включаем последовательно...

Номер патента: 934268

Опубликовано: 07.06.1982

Авторы: Мясников, Сажин, Фадеев, Юрченко

МПК: G01M 3/02

Метки: вакуумной, герметичности, динамической, измерительной, контроле, реализации, системы, характеристики

...именно рабочего потока пробного газа от калиброванной течи и без дополнительных погрешностей. Здесь при переключении потоков происходит замена газов, а условия в вакуумной измерительной системе остаются неизменными.На чертеже дана схема установки для реализации способа определения динамической характеристики вакуумной измерительной системы при контроле герметичности изделий.Установка содержит калиброванную течь 1 пробного газа, подключенную через клапан 2 к измерительной вакуумной системе 3, а через клапан 4 - к обходной вакуумной системе 3, а через клапан 4 - к обходной вакуумной системе 5, течь 6 газа, не содержащего пробйого, дополнительные клапаны: клапаны 7 для подключения ее к вакуумной измерительной системе 3 и клапан...

Номер патента: 932089

Опубликовано: 30.05.1982

Авторы: Мелентьев, Никулина, Панин, Тарасов, Фадеев, Фарбер, Энно

МПК: F16L 59/14

Метки: изделие, теплоизоляционное

...в радиальном направлении.Цель изобретения - улучшение Физико-механических свойств в широкомтемпературном диапазоне.Указанная цель достигается размещением внутри теплоизоляционногослоя вдопь его оси упругих элементов,при этом волокна теплоизоляционногослоя, расположенные между упругими15 элементами и внешней сетчатой оплет кой, имеют тангенциальную ориентацйю,Упругие элементы могут быть выполнены либо в виде спирали, либо в виде многослойных колец.На чертеже схематично изображенопредлагаемое иэделие.Теплоизоляционное иэделие состоитиз среднего теплоизоляционного слоя25 1 с хаотически расположенными волокнами, сетчатого чулка 2, изготовленного с высокотемпературных, напримеркремнеземистых, волокон, упругогоспирального элемента нз...

Номер патента: 931993

Опубликовано: 30.05.1982

Авторы: Гольштейн, Ермолаев, Романов, Фадеев

МПК: F15B 11/16, F15B 11/17

Метки: гидросистема, зубообрабатывающего, станка

...При этом гидроцилиндр 5 перемещается вправо на предвари- Зо тельно заданную величину: стол отходит в зону деления. 93 8 нием по гидролинии 24 через обратный клапан 40 и дроссель 38 в правуюполость гидроцилиндра 36 муфты реверса. Так как левая полость гидроцилиндра 36 муфты реверса через дроссель 37 и гидролинию 15 соеди.няется со сливом, происходит перемещение гидроцилиндра 36 влево со скоростью, определяемой настройкой дросселя 37, и реверс цепи обкатки с холостого хода на рабочий,одновременно под действием давления в гидролинии 21, которая питается в это время через дополнительный распределитель 20 от гидролинии 24, находящейся под давлением, смещается вправо, поршень гидроцилиндра 11 управления следящим золотником 6, который...

Номер патента: 929071

Опубликовано: 23.05.1982

Авторы: Продан, Фадеев, Хвисюк

МПК: A61B 17/00

Метки: заболеваний, лечения, повреждений, позвоночника

...тщательный гемостаз. Параспинальные мышцы ранорасширителем смещают кнаружи, выполняют остеотомию поперечного отростка поврежденного позвонка и вместе с параспинальными мышцами смещают его кнаружи. Отсекают связки (желтую, над- и межостистую) от дужки этого же поврежденного позвонка. Для этого под дужку с помощью проводника подводят пилу Джигли и пересекают дужку в ее межсуставной части сначала с одной стороны, а затем с противоположной.Резецированную таким образом дужку удаляют. С помощью кусачек и долот резецируют корень дужки сломанного позвонка, тем самым производят боковую декомпрессию спинного мозга. Устраняют смещение позвонков по общеизвестной методике. После ревизии спинного мозга определялось сдав- ление его спереди поврежденным...

Номер патента: 926223

Опубликовано: 07.05.1982

Авторы: Богданов, Бугаев, Иванов, Лившиц, Радько, Соловьев, Фадеев

МПК: E21B 10/48

Метки: алмазная, буровая, коронка

...на угол,составпякнций 6-8.На фиг, 1 изображена схема расположения износостойких элементов в матрице коронки; на фиг. 2 - разрез А-Ана фиг. 1,Коронка состоит из корпуса 1 и закрепленной на его торце матрицы 2, со. держащей алмазоносный торцовой слой 3и подрезной слой 4, разделенный промывочными каналами 5 на секторы 6, оснащенные по наружной и внутренней боковым поверхностям иэносостойкими элментами 7 из сверхтвердого материала,например славутича.Износостойкие элементы 7 т)азмеще-ны в секторах 6 так, что центральныйугол между биссектрисой угла сектораи осью, на которой расположены износостойкие элементы 7, составляет 6-8.Коронка работает следующим образом.При бурении горных пород возникаетокружное усилие, которое...

Номер патента: 926145

Опубликовано: 07.05.1982

Авторы: Еремеев, Фадеев

МПК: E01C 23/07

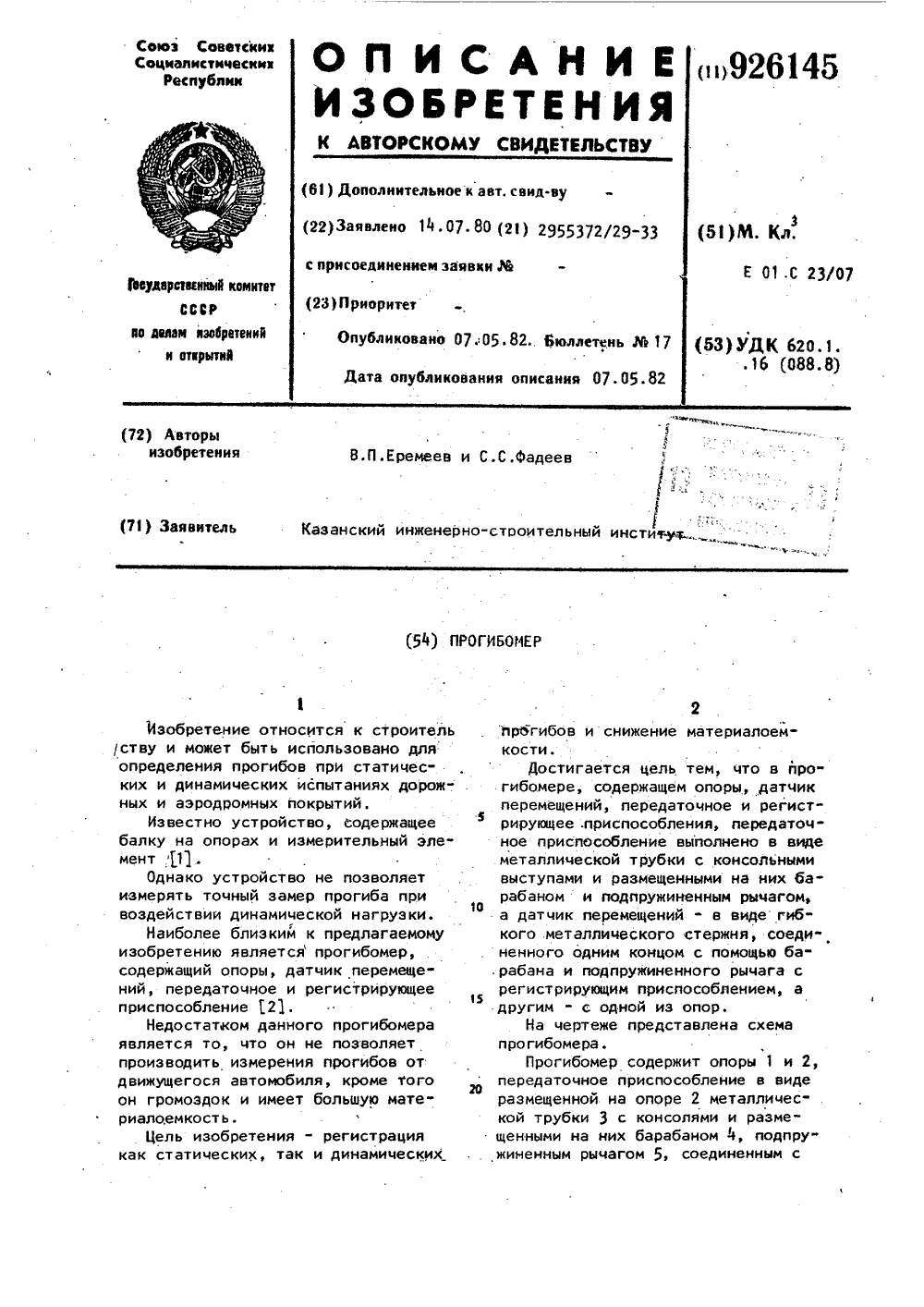

Метки: прогибомер

...прибору, Е - тарировочнаяпоправка на кривизну и уклон. формула изобретения 35 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМф 311131, кл. С 01 В 5/28, 19692. Справочник инженера дорожника.ф И., "Транспорт", 1974, с. 81-82. регистрирующим приспособлением 6, датчик 7 перемещений,. стопорные винты 8 для фиксации трубки на опоре, колесо 9 испытательной нагрузки.Устройство работает следующим образом.В точке измерения устанавливают опору 1, с плоской головкой, к которой закрепляют один конец датчика 7. На расстоянии, достаточном для полного затухания деформаций покрытия устанавливают опору 2, на которую одевают трубку .3 и фиксируют ее положение стопорными винтами 8. Второй конец датчика натягивают с...

Номер патента: 925359

Опубликовано: 07.05.1982

Авторы: Кашлюнов, Куксов, Фадеев, Фадеева

МПК: A63C 15/06

Метки: буксировки, воднолыжника

...7 смонтирован в отверстиях 11, выполненных в боковых стенках паза 12, который имеется в подошве 2, Для придания устройству положительной плавучести в подошве 2 ботинка 1 имеют. ся герметичные полости 13.Устройством пользуются следующим образом.Спортсмен надевает ботинок 1 на ногу, предварительно установив фиксатор 7 в.;"ио из отверстий 11, соответствующее наиболее удобному для спортсмена поло925359 Формула изобретения Составитель О. Шумилина Текред И, ЗаболотиоваРедактор Н. Багирова Корректор С. файн аказ 409/327 Изд.136 Тираж 405 Подписное11 ПО Поиск Государственного комитета СССР по делам изобретений и открытий 11.3035, Москва, Ж, Рауспская наб., д. 4/5 Тип, Харьк. фил, пред. Патент жегппо стопы при буксировке за ногу. Затем...

Номер патента: 924838

Опубликовано: 30.04.1982

Автор: Фадеев

МПК: H03K 3/84

Метки: генератор, м-последовательности, псевдослучайной

...импульсов и цепи обратной связи, состоящей иэ последовательно соединенных коммутатора 5 и блока 6 сумматоров по модулю два в регистре 3 сдвига генерируется псевдослучайная последовательность. Вид М-последовательности выбирается с помощью коммутатора 5, которьм производят переключение цепей обратной связи всоответствии с требуемым правилом кодирования. Каждый. импульс обращения Ртакже поступает на вход залиси регистра 4 и15 производит перезапись в него кодовой комбинации с выходов регистра 3 сдвига, Таким образом, на выход регистра 4 поступают только те кодовые комбинации, которые имеются на выходе регистра 3 сдвига через каждые К-тактов сдвига, т.е. формируются новые последовательности. Новые последовательности получают путем изменения...

Номер патента: 921653

Опубликовано: 23.04.1982

Авторы: Нагаев, Фадеев

МПК: B21B 39/00

Метки: перемещения, поперечного, проката

...на фиг. 2 - то же,вид в плане, на фиг, 3 - разрез А-Ана Фиг. 1, на Фиг. 4 - разрез Б-Б яаФиг. 1.40Устройство содержит наклонныйстеллаж 1 для труб 2, винтовые шнеки3, направляющие 4 и упор 5 для торцов труб, установленные параллельношнекам 3,щелевой индуктор 6 для нагрева концов труб, пресс 7 для ихзаковки в штампе 8 и рольганг 9Каждый шнек выполнен в виде оси10 с прикрепленными болтами 11 кее ребрам 12 радиально по поверхнос 50ти продольными пластинами 13, Пластина имеет несколько последовательно расположенных наружных вырезов14 и 15 в начале трапецвидальной формы с одним шагом 1, затем треугольИной Формы большего шага Т. Глубинавырезов от пластины к плас ине выполнена уменьшающейся и, например, первые вырезы шнеков своей донной...

Номер патента: 921000

Опубликовано: 15.04.1982

Авторы: Алехин, Бородин, Фадеев

МПК: H02M 7/155

Метки: переменного, постоянное

...2 и 3, причем стокитранзисторов соединены с инвертирующим 10 и неиквертирующим 11 входами операционного усилителя 12, .10выход которого 13 является выходньмвыводом преобразователя.Источники напряжения смещенияБуобеспечивают нормальную работутранзисторов 2 и 3 за счет обратного смещения переходов затвористок,Устройство работает следующимобразом.При подаче ка входной вывод 1напряжения отрицательной полярнос"ти транзистор 2 приоткрывается,а транзистор 3 призакрывается. Поэтой причине внутреннее сопротивление транзистора 2 меньше внутреннего сопротивления транзистора 3,Потенциал, снимаемый с делителянапряжения, образованного резистором 9 и внутренним сопротивлениемтранзистора 3, и поступающий ка инвертирующий вход 10...

Номер патента: 920151

Опубликовано: 15.04.1982

Авторы: Гродзенский, Завьялов, Петраков, Ружанский, Фадеев

МПК: E04B 7/14

Метки: висячая

...него, либо Г-образным с тем, чтобы нижний пояс фермы проходил мимо ствола пилона.Монтаж системы может производиться в следующем порядке.Сначала устанавливаются нижние элементы 18 пилонов 5 и стойки-оттяжки 7, затем распорки 9 и верхние элементы 17 пилонов 5, далее концевые оттяжки 11 и гибкие элементы висячей системы: верхний пояс 3 с оттяжками 8 или 14 и элементы решетки 2, потом жесткий нижний пояс 4 фермы (причем монтажные элементы нижнего пояса 4 могут либо подвешиваться прямо к элементам решетки 2 с помощью, например, кабель-крана, либо устанавливаться на временных опорах). Производится выверка геометрии висячей системы и оформление монтажных стыков нижнего пояса, предварительное напряжение системы путем натяжения оттяжек 8 или 14...

Номер патента: 920104

Опубликовано: 15.04.1982

Авторы: Волоцкой, Еремеев, Нетфуллов, Фадеев

МПК: E02D 3/10

Метки: насыпи, осадки, основании, стабилизации, торфяном

...и ускорение осадки насыпи. Указанная цель достигается тем, что согласно способу стабилизации осадки насыпи на торфяном основании, включающем образование в теле насыпи и торфяном основании скважин, после образования скважин в них подают горючее вещество и поджигают его.На чертеже схематично показана насыпь на торфяном основании, устроенная предлагаемым способом. В теле насыпи 1 и торфяном основании 2 устраивают скважины 3, в которые подают горючее вешество и поджигают его (на рис. не показано), создавая тем самым необходимые условия для ускоренного термического разложения (выжигания) органической составляющей грунта торфяного основания. Количество и расположение скважин, вид и количество горючего вешества назначают в зависимости...

Номер патента: 919812

Опубликовано: 15.04.1982

Авторы: Кочетов, Нагаев, Партин, Фадеев, Якунин

МПК: B23D 33/02

Метки: листового, ножницам, поддерживающее, полосы, резки

...основному авт. св. У 821085 известно поддерживающее устройство к ножницам для резки листового материала на полосы, содержащее наклонный лоток, снабженный последовательно установленными на осях поворотными упорамимеханизм последовательной установки упоров в рабочее положение, выполненный в виде системы шарнирно связанных между собой и с упорами тел и рычагов, а также при-. вод поворота упоров, выполненный в виде силового цилиндра 1 . Недостатком известногоявляется невозможность исего в качестве накопителяполос при смене эаполненнпорожнюю, что приводит кным простоям ножниц, а сл 2ижению производительности их919812 формула изобретения Поддерживающее устройство к ножницам для резки листового материала на полосы по автсв, Г 821085, о т л...

Номер патента: 919800

Опубликовано: 15.04.1982

Авторы: Мартынов, Репин, Тютиков, Фадеев

МПК: B21J 5/00

Метки: давлением, металлов, холодной

...наносит. слой поверхностно-активной смазки, состоящей из 0,2% олеиновой кислоты и. 99,8% вазелинового масла. Натяг дорнования изменяется в зависимости от размера отверстия в заготовке в пределах 0,20 - 0,31 мм. Дорнование осуществляется на гидравлическом прессе П, оснащенном устройством для регулирования скорости дор нования. Максимальное технологическое усилие,. Р при дорновании 920 кг, минимальное технологическое усилие 620 кг. Номинальнаявеличина упругого восстановления 45 мкм. Расчетным путем опре 3 91980 изделий пластическим деформированием в холодном состоянии после прекращения действия инструмента на заготовку и снятия технологического усилия происходит частичное упругое восстановление размеров заготовки. Например, диаметр...

Номер патента: 918797

Опубликовано: 07.04.1982

Авторы: Ошлаков, Панченко, Фадеев

МПК: G01J 1/44

Метки: автоматический, фотометр

...регистрация информации. С выхода измеритель. ного усилителя 6 сигнал подается на преобразователь 21 аналог-код, с выхода которого информация в параллельном коде выдается на блок 22 селекции. При вращении оси 2 про" 50 5 9187блока 26 совпадения соединен выходинвертора 27. Вход инвертора 27 соединен с выходом счетно-коммутирующей схемы 28, причем этот же выход соединен свходами схем 10-12 совпадения. Другой выход счетно-коммутирующей схвмы соединен с входом блока 25 управления перфоратором, выход которогосоединен с входом блока ключей, Выход схемы 26 совпадения соединен 10с входом блока 29 задержки, выходкоторого соединен с входом схемы 30совпадения, другим входом схема 30совпацения соединена с выходом реверсивной счетно-переключающей...

Номер патента: 917766

Опубликовано: 07.04.1982

Авторы: Абрамов, Довгий, Пронин, Стрельницкий, Фадеев

МПК: A01D 46/00, A01D 46/28

Метки: транспортировки, ягод

...шарвана на бункере и выполненром для взаимодействия с 3вгий, Ю. Н. ронин,А. И. ФадеевНа фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, план.Предлагаемое устройство состоит из бункера 1, укрепленного посредством шарниров 2 на платформе транспортного средства 3. В передней части бункера 1 укреплена посредством шарниров 4 перегородка 5, имеющая окно 6. На передней стенке бункера прикреплено кольцо 7 для крюка электротали.Работает устройство следующим образом. Виноград загружается в бункер 1 и заполняет его объем, втом числе и ту часть бункера 1, которая находится под перегородкой 5. При перевозке винограда машинной уборки выделяется сок, который занимает объем под перегородкой 5. Для выгрузки винограда крюком...

Номер патента: 911695

Опубликовано: 07.03.1982

Автор: Фадеев

МПК: H03K 3/84

Метки: м-последовательностей, псевдослучайных«, формирователь

...О через ключ 5 с генератора 1 тактовых импульсов, и поступает на сигнальный вход О-триггера 4, На С-вход О-триг" гера 4 и перный вход триггера 7.подаются короткие импульсы с эталонной 5 частотой ГЗ, равной требуемой скорости выходной М-последовательности. При этом должно выполняться следующее соотношение20КииХз г где К - максимальное значение чисщОХла.Под дейстнием каждого импульсас частотой Гз в О-триггер 4 записывается значение посылки исходнойМ-последовательности, которое имеется на выходе регистра сдвийа н момент действия этого импульса и запоминается до прихода следующего импульса, Кроме того,.каждый импульсэталонной частоты Р включает триггер 7, который, в свою очередь,открывает ключ 5, Под действием тактовыхимпульсов,...

Номер патента: 911236

Опубликовано: 07.03.1982

Авторы: Баклашов, Горшков, Москалев, Рыков, Рябов, Фадеев

МПК: G01N 15/06

Метки: варианты, датчик, жидкости, загрязненности

...контролируемой жидкости течет"; 30через участок фильтра равный сечениюподводящего канала. Частицы загрязнений, размеры которых больше диаметраотверстий в фильтре, закупориваютотверстия и расход через него уменьшается, С другой стороны за счет пе 1,ремещения фильтра в поток попадаютвезакупоренные отверстия, При посто.юной загрязненности жидкости наступает равновесиег количество закупори-ваемых отверстий Фильтра равно количеству отверстий, поступающих в потокэа счет перемещения фильтра. Расходчереэ .Фильтр постоянен. При изменении загрязненности жидкости изменяет-сн количество открытых отверстий в 54 вльтре и расход соответственно изменяется,Закупоренные отверстия фильтра изатем попадают в поток промывочнойяыдкости и очищаются,...
