F27B — Нагревательные, обжиговые, плавильные, ретортные печи и печи вообще; агломерационные и аналогичные им устройства

Номер патента: 272488

Опубликовано: 01.01.1970

Авторы: Институт, Кучемасов, Лузан, Таран

МПК: F27B 1/10

Метки: 272488

...включаи переходные летки, с целью одновременн 15 марок чугуна с разгинпем, подина выполи каждая ступень имее переходной летки,щаяотличппиымна сткло ьнпк, подвину сл тем, что, я различных м соотношетой, причем торону своей оппл опа. мчен ессвь пенча Извесгна вагранка, вклочаоцая два копильника, подина которой выполнена в виде двух пересекающихся плоскостей, имеющих уклоны в сторону переходных леток.В предложенной вагранке с целью одновременного получения различных марок чугуна с различным весовым соотношением подина выполнена ступенчатой, причем каждая ступень имеет уклон в сторону своей переходной летки.На чертежегранка.Вагранка содержит копильники 1 и 2, переходные летки 8 и 4, уступ 5,Выбирая определенное отношение площадки...

Номер патента: 272489

Опубликовано: 01.01.1970

Авторы: Гурылев, Логинова, Старцев

МПК: C21D 9/00, F27B 3/20, H05B 3/40 ...

Метки: нагреватель, термообработки, трубчатый

...относится к термообработке стержневык и трубчатых изделий,Известен трубчатый нагреватель для термообработки с винтовой нарезкой по всен длине, снабженный внутренним экраном. 5Предложенный нагреватель отличается от сизвестного тем, что для ооеспечения равномерности нагрева в ограниченной зоне по винтовой нарезке выполнена дополнительная,проточка. 10На чертеже изображен трубчатый нагреватель.Он состоит из трубки 1 с двухзакодной резьбой, экрана 2 на участке нагрева и выводов д. Экран позволяет получить резкую границу 15 разделения температур, Выводы 3 расположены на одном конце трубки, что упрощает копструкцгно нагревательной камеры, Нагреваемос изделие помещают внутрь нагревателя.Нагреватель создает защитную атмосферу в камере печи для...

Номер патента: 272490

Опубликовано: 01.01.1970

МПК: F27B 7/32

Метки: 272490

...водом трапецевпд рой направлена в вращения, Изобретение может быть использовано в цементной промышленности.Известен шламовьш питатель, например, для вращающейся печи, содержащий соединенный со ступицей диск и соосно расположенное с ним кольцо, мекду которыми по окружности закреплены ковши.Целью изобретения является обеспечение равномерности подачи шлама в печь.Достигается это тем, что каждый ковш выполнен в виде снабженной воздухосбрасывающим трубопроводом трапецевидной колбы, горловина которой направлена внутрь питателя в сторону его вращения.На чертеже изображен описываемый пита- тель.Питатель состоит из ступицы 1, насаженной на вал привода и соединенной с диском 2. Соссно с ним расположено кольцо 3. Между диском и кольцом по...

Номер патента: 272491

Опубликовано: 01.01.1970

МПК: B22F 9/22, F27B 9/06

Метки: 272491

...3 осударственный институт цветноис захватамц); подьсмный оцрокцдцой стол 1, обеспечивающш разгрузку лодок; прцсмцый бункер 5; кассету 6; транспортер 7 для перемещения кассеты; дозатор 8 дчя объемного дозированця порошка для загрузки лодок; подъемный стол 9 для подачи кассеты с лодкамц к труоам печи,Кассета 6 содержит сварнуо нижнюю раму 10 (см. фцг. 2 ц 3), на которой укреплены металлцческце опорные стсйкц 11, В кассете в два ряда расположены обоймы 12, размещение ц число которых соответствуют размещеншо ц числу труб в корпусе электропечи,Каждая обойма состоит цз планки 1) (см. фиг. 5), выпочняющей роль дншца, ц двух подвижных ооковых стенок 1 т, мде 1)киваемых в сближенном пс:оженпц пру)кинамц 15.Рама 10 кассеты установлена на...

Номер патента: 272505

Опубликовано: 01.01.1970

Авторы: Исаев, Касман, Ринцев, Спростынь

МПК: C03B 25/06, F27B 9/06

Метки: отжига, печь, стеклоизделии, туннельная

...вата накрывает их сверху.Щели между верхними секциями муфеля 27 закрьггы щитками 37 (см. фиг. 4), для того чтобы минеральная вата 24 не проваливалась в рабочий туннель. Нижние секции муфеля 26 являются продолжением продольных каналов нижней топки 11.Верхние секции муфеля 27 соединены с верхней топкой 10 через переходной короб 38, в котором имеются две перегородки, разделяющие поток дымовых газов на три канала, Две поворотные заслонки 39, установленные в крайних каналах, регулируют распределение дымовых газов по каналам.Оба муфеля, верхний и нижний, соединены с вентилятором-дымососом 40 (см, фиг. 2). Три поворотные заслонки 41 позволяют регулировать тягу: общую и отдельно по верхнему и нижнему муфелю.Оба муфеля заканчиваются...

Номер патента: 272968

Опубликовано: 01.01.1970

Авторы: Государственный, Коварска, Суслов

МПК: F27B 1/28

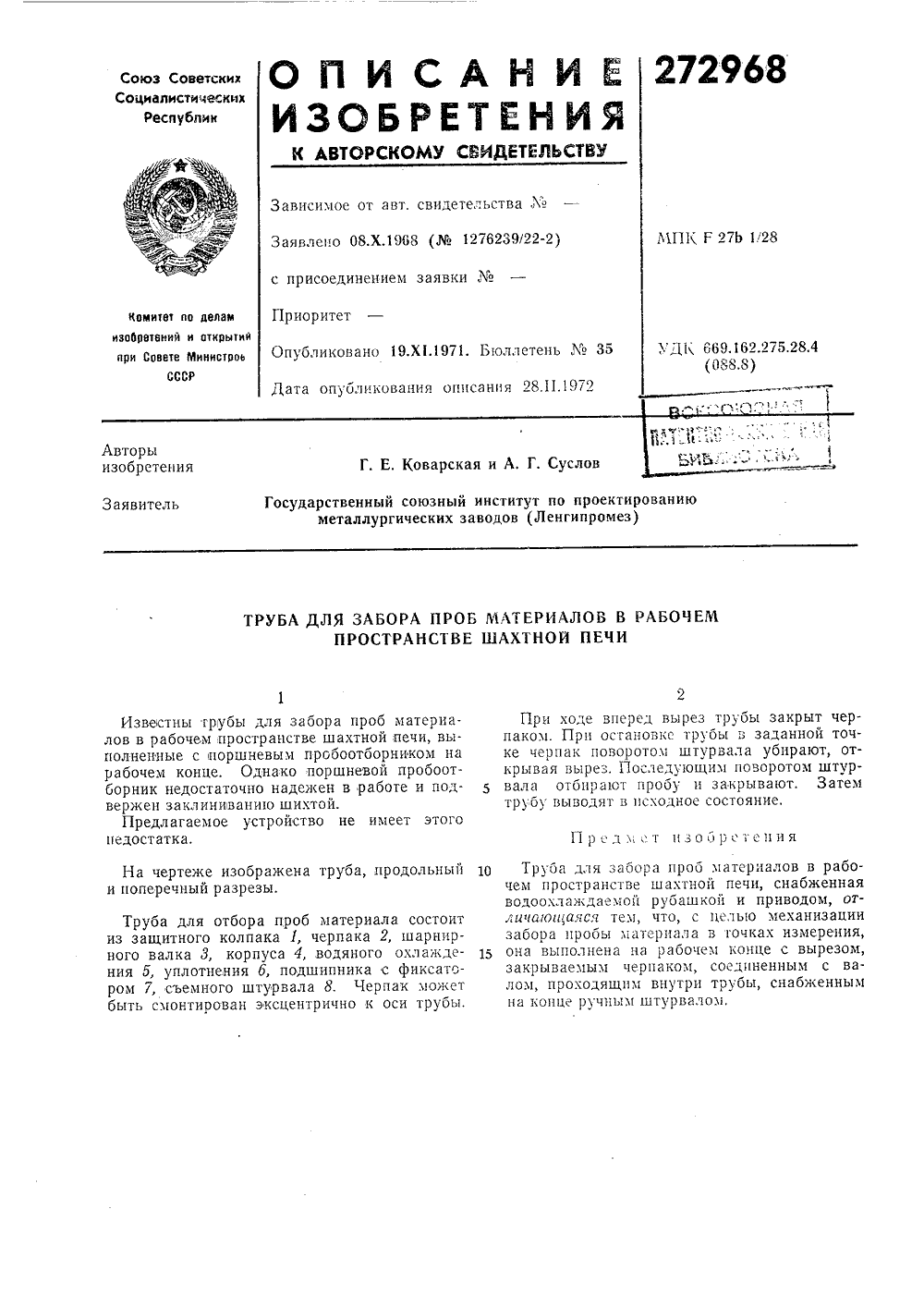

Метки: забора, печи, проб, пространстве, рабочем, труба, шахтной

...пробу и закрь трубу выводят в исходное состояа проб материаахтной печи, выоотборником на невой пробоотв работе и поды закрыт черзаданной точубирают, отворотом штчр вают. Затем ние. не имеет этого Пр сд и;т пзобре сни груба, продольнып 10 На чертеже изображеи поперечный разрезы. Труба для отбора пробиз защитного колпака 1,ного валка 3, корпуса 4,ния 5, уплотнения б, подром 7, съемного штурвалабыть смонтирован эксцент остоит арнир- тажде- иксатоможет трубы. материалачерпака 2, шводяного охшипника с ф8. Черпакрично к оси Известны грубы для забор лов в рабочем пространстве ш полненные с поршневым проб рабочем конце. Однако порш борник недостаточно надежен вержен заклиниванию шихтой Предлагаемое устройство недостатка.РА ПРОБ МАТЕРИАЛОВ...

Номер патента: 273245

Опубликовано: 01.01.1970

Авторы: Байман, Блох, Гузь, Логвинский, Рубашевский, Ханисенко

МПК: F27B 13/06, F27D 5/00

Метки: кольцевая, печь

...через кулаки 8 на нижнее кольцо 9, также лежащее на восьми роликовых опорах 10, точно таких же, как верхние роликовые опоры 5. Н овые опоры 10 поддерживают и жнее кольцо.Нижнее кольцо 9 двумя диаметрально расположенными гидроцилиндрами 11 периодически поворачивается по дуге на заданныи угол. Вместе с нижним кольцом поворачиваются закрепленные на нем кулаки 8. Ролики 7, накатывающиеся при этом на кулаки 8, вместе с ползунами б, роликовыми опорами 5 и верхним кольцом 3 поднимаются вверх на заданную кулаками величину. Затем во время выстоя нижнего кольца с кулакамп верхнее кольцо 3, связанное с подвижными кольцами пода, поворачивается по дуге на заданньш угол двумя другими гидравлическими цилиндрами 12, перемещая подвижные кольца...

Номер патента: 273246

Опубликовано: 01.01.1970

Авторы: Бова, Валентинович, Выдревич, Петров

МПК: F27B 9/02, F27B 9/34

Метки: печь, рециркуляционная

...каналов 18 - 20 с вертикальными равномерно распределенными поперек печи дымоотводамп, причем центральный дымоотвод является общим для камер нагрева и выдержки.о Печь работает следующим образом.Через загрузочное окно 9 поштучно загрукаются заготовки 8, которые перемещаются непрерывно вдоль печи с вращением к выгрузочному окну 10 транспортирующим устройством 7. Группа верхних горелок 11, расположенных на торцовых стенках с загрузочной и выгрузочной сторон, подают газовоздушную смесь одновременно со вторичным инжектирующим воздухом, поступающим через воздушные сопла в инжекционные устройства 12; при этом из рабочего пространства подсасываются продукты горения, образуемые в зонах нижнего подогрева. Газ сгорает в инжекционных...

Номер патента: 273247

Опубликовано: 01.01.1970

Авторы: Бородин, Гольбан, Зайченко, Павловский, Рогальский, Рубан, Экштут

МПК: F27B 9/30, F27D 3/02, F27D 5/00 ...

Метки: водоохлаждаемый, печной, ролик

...повторяющей конфигурацию вала, ц выполценой цз частей, соединенных между собой по образующим.1.а фиг. 1 показан ролик сварной конструкции; на фиг. 2 - ролик, выполненный мстодом обжатия.Ролик (см. фиг. 1) состоит цз равностенной профилировацной цельной бочки 1, двух конусов 2 и 3, двух цапф 4 ц 5, экранов 6, крепящих штифтов 7. Транспортируемое изделие, например труба 8, покоится на бочке.Ролик собирается следующим образом, В бочку вставляются конусы, которые после этого свариваются между собой. Затем бочка закрепляется штифтами к конусу, после чего штифты в бочке завариваются. На конусе 3 бочка, сидящая по свободной посадке, не крепится для возможности ее удлинения отцосительно вала при нагреве. Затем в конусы 2 и 8 вварцваются...

Номер патента: 273372

Опубликовано: 01.01.1970

Авторы: Карпенко, Шишкарев, Юштейк, Явнч

МПК: F27B 14/04

Метки: плавильно-заливочное

...поля.Цель изобретения - осуществление слива металла по определенной программе.Цель достигается тем, что предлагаемое плавильно-заливочноестройство снабжено рамой с направляющими, конфигурация и взаимное расположение которых определяют путь перемещения тигля и задают программу слива, металла, обеспечивая отрыв тигля от стационарной магнитной системы, перенос его в позицию заливки и поворот с определенной скоростью над неподвижной литейной формой,На чертеже представлено предложенное устройство.Оно имеет плавильный гарниссажный тигель 1, привод его перемещения 2, со штоком 3 которого шарнирно соединена тяга 4, второи конец которои тоже шарнирнос днищем тигля, систему электромаперемешцвания 5 и две водоохлаждамы 6 с направляющими 7...

Номер патента: 273373

Опубликовано: 01.01.1970

Авторы: Забслотный, Сельцер, Ясинский

МПК: F27B 14/10

Метки: гарниссажный, тигель

...ГАРНИССАЖНЫЙ ТИГЕЛЬ арниссажа Известен гарниссажныи тигель для плавки металлов, состоящий из охлаждаемого корпуса и собственно тигля или рабочей оболочки. Однако из-за сложности обеспечения плотного контакта по всей поверхности рабочей оболочки с охлаждаемым корпусом между ними образуется зазор, что приводит к расплавлению гарниссажа и браку отливки.В предлагаемом тигле рабочая оболочка установлена в корпус с зазором, который заполнен электропроводным материалом, например графитовой замазкой.Применение электропроводного материала для заполнения зазора обеспечивает плотный контакт между рабочей оболочкой и корпусом,ирет сществовани что гарант тигле.Кроме то удешевляет дает необх ручной под ра упрощает и я, так как отпакой операции -...

Номер патента: 275094

Опубликовано: 01.01.1970

Авторы: Бровер, Гершанов

МПК: C21D 9/70, F27B 1/10

Метки: затвор, песочный

...поэтом часть высоты ж0 ке неподвижного жел новки крышки мом вертикаль- ется вверх до части ножа 1 желоба. При остается в песи и устмеханизередвигаабочейдвижногоелоба 3оба 4,Песочнып затвор 15 щий верхний и нижнложенный на крыш тем, что, с целью по лотнения, верхний же вертикального перем 20 на шахте печи. печи, содержаи нож, распоотличающийсянадежности упен механизмовустановленным шахтноий желобе печи,ышениячоб снабищения,Изобретение относится к устройствам, препятствующим утечке тепла и защитной атмосферы через щель между крышкой и шахтой шахтной печи.Известен песочный затвор, содержащий верхний и нижний желоба и нож, расположенный на крышке печи.Предложенный затвор отличается от известного тем, что верхний желоб снабжен механизмом...

Номер патента: 275322

Опубликовано: 01.01.1970

Авторы: Баринов, Герасенков, Солев, Стлн

МПК: F27B 3/14

Метки: теплоизоляция, экранная

...среды с риалом экранов. Бандажи выполнен прутка диаметром 2 .цл, поэтому экр теплопзоляцпя имеет малую толщину. О металектремпер тносится к областиыть использовано в эсобенности в высокотх электропечах.ная теплоизоляция,опструкции с закрепл, на которые навеш состояеннымиены лп цпя ото уменьанов с несущиев виде экранная теплоизоля ной тем, что, с целы твия материала экр 5 ежду листами на уложены бандажи тмет изобретен пз не.в ней сто вые целью экрана неажп в ящаяымпо, сриалатамибанд редложепная теже изображена плопзоляция.тоит из несущей 1 тми на ней шпиль листовые экран ранами создана з ранпая тОна со репленн навешепь между э онструкцпи 1 с за ками 2, на которы ы 3. Дистанция а счет бандажей 4 Изобретение о лургии и может б...

Номер патента: 275323

Опубликовано: 01.01.1970

Авторы: Гончаров, Нарышкин, Петаев, Помещиков, Чередниченко

МПК: F27B 14/04

Метки: вакуумная, печь, плавильная

...10 редП редм 1 зоб р етени тиг, 1 Ва плав воро ство чени посл ляю низ куумная плавиль ильино ю камер, т нку с нагревателотлича 1 ощаяся т я срока службы едний установлен щей штанге, а во ом перемещения. алиОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУИзвестны вакуумные плавильные печприменением нагреваемой воронки дляливки металла из плавильного тигля вму или изложницу, При этом нагревавстроен в воронку.Предложенная печь отличается тем, чтогреватель отделен от воронки и устаностационарно в плавильной камере наравляю 1 цей штанге, а воронка снабженаханизмом перемещения. Зто увеличитслужбы воронки и нагревателя.На чертеже изображена схематично иложенная печь,Она состоит из плавильной камеры 1,ля 2, с индуктором 3, разливочной...

Номер патента: 275816

Опубликовано: 01.01.1970

Авторы: Данишкин, Института, Меерсон, Мизинов, Орлов, Панкратов, Саратовский, Сысоев, Царев

МПК: B28B 15/00, F27B 9/00, F27D 3/00 ...

Метки: электроплавленныхогнеупоров

...20 и кронштейн 17 с направляющей втулкой поворачивает рычаг 15 вокруг оси 16, натягивая цепь 26.В конце поворота зубчатого сектора ось,соединяющая его с тягой, проходит мертвую точку и под действием пружины 20 через тягу продолжает поворот зубчатого сектора 21. Последний стопорится неподвижным упором, смонтированным на корпусе 25. Таким образом происходит самозапирание зажимов формы.Отвибрированный брус со сборно-разборочной формой 2 транспортируется электропогрузчиком на участок разборки форм. После разборки формы оголенный брус огнеупора захватывается механизмом захвата и подачи брусьев 4 и транспортируется к месту загрузки брусьев в туннельную печь 6 отжига, где он устанавливается на тележку 7,Захват осуществляется следующим образом....

Номер патента: 276097

Опубликовано: 01.01.1970

Авторы: Донецкий, Цыба

МПК: F27B 15/06

Метки: блок, огнеупорный, фасонный

...к взаимным поворотам.Предлагаемый фасонный огнеупорный блок 10 для набора верхнего слоя подин печей кипящего слоя позволяет увеличить стойкость по- дины и ее живое сечение. Это достигается тем, что две противоположные боковые поверхности блока изготовлень в виде сфериче сих выступов с радиусом из центра блока, а две другие - в виде сферических впадин с радиусами из центра двух примыкающих олоов. Вдоль углов боковых поверхностей находятся вертикальные желобки, которье обра зуют в подине каналы для прохода газа в мех олоков. Помимо этоа газа могут быть прелоках для увеличения го слоя полины. На чермый блок,ую впадину 1, сферичек 3 и канал 4 в блоке. также ось 5 смежного ия четыре чя проход в самих б ния верхне н описывае сфер ическ...

Номер патента: 276105

Опубликовано: 01.01.1970

Автор: Бейлинов

МПК: C21C 5/04, F27B 3/10

Метки: мартеновской, печи, шлаковик

...и перемещается к иПроцесс удаления шла и печи, сося удаления и шкала от редмет изоо етени Шлаковик мартеновской печи, состо бункера с наклонными стенками и о удаления шлака, отляащчйся тем, ч лью непрерывного удаления шлака ковика без остановки печи, дно ш выполнено в виде оклаждаемого снабженного приводным шнеком. ящии из кна для то, с це из шла чаковика желоба На чертежешл а ковик.Он выполненкоторым крупинвниз. Приварки Известен шлаковик мартеновско тоящий из бункера с окном дл шлака и транспортером для уборк шлаковика.Отличительной особенностью предл го шлаковика является то, что дно его нено в виде щелевой течки, под которо новлена оклаждаемая приемная е снабженная шнеком, соединенным с пр вращения, а стенки шлаковика вып...

Номер патента: 276115

Опубликовано: 01.01.1970

Авторы: Микулинский, Сел

МПК: C21C 7/10, F27B 3/10, F27B 5/06 ...

Метки: вакуумrfblx, затвор, печей

...ко- О. затвор вакуумных . 2 - узел Л затдм ст изооретения Известен затворщий из шибера, седпривода.Отличительной особенностью предлагаемого затвора является то, что он снабкен уплотняющей пластиной и эластичной манжетой, образующими надувную камеру, соединяемуо патрубками с подводом воздуха. Это создает равномерное и необходимое давление и повышаетт герметичность.На фиг. 1 прсдставленпечей в общем виде; на фигвор а.Затвор состоит из прокладки 1, седла 2 и шибера, имеющего корпус 3, уплотняющую пластину 4, эластичную манжету б, трубку б, подаощую воздух, трубку 7, подающую охладитель, и под 5 ьемник тяг 8. В шибере образуется камера, ОГракденная элелентази,3, 4 и б Затвор устанавливается между высокотемпературными камерами. В трубку б...

Номер патента: 276132

Опубликовано: 01.01.1970

Авторы: Гитберг, Каминский

МПК: F27B 3/18, F27D 3/06

Метки: выгрузки, заготовок, карусельнойпечи

...к тележке при помощи эксцеигриковой оси 20. Это дает возможность регулировки уровня клещевого захвата 14 относительно пода 21 с пазом 22 карусельной печи 23. Клещевой захват состоит из иустотслых иеподвцжноц скобы 24 ц рычага 25. Для охлаждения неподвижной скооы и рычага в полостях последних ио трубам 26 и 27 поступает охлаждающая вода, Заполнив ьнутреннце полости неподвижной скобы 24, рычага 25 ц хобота 13, вода отводится через отверстия 28 и 29 и патрубкп 30 и 31. Подвод воды производится через патрубкц 32 ц 33. Хобот 13 состоит из водоохлаждаемого корпуса 34, заканчивающегося непо276132 2 гг движпой скобой 24. В корпусе 34 на втулках 35 устанавливается водоохлаждаемая штанга 3 б, заканчивающаяся рычагом 25. Для осуществления захвата...

Номер патента: 276133

Опубликовано: 01.01.1970

Авторы: Дубинский, Медведев, Слобод

МПК: F27B 9/28, F27D 3/00

Метки: нагрева, печь, цилиндрических

...быть использовано в металлургической и металлообрабатывающей промышленносги для термо обоаботки изделий.Известна печь для нагрева цилиндрических изделий, содержащая ряд приводных роликов для передвижения изделий вдоль печи и механизм для транспортирования изделий поперек печи.Предложенная печь отличается от известной тем, что, с целью автоматизации загрузки и выгрузки изделий при одновременном их вращении в процессе термообработки, механизм транспортирования изделий поперек печи выполнен в виде ряда установленных на одном валу межд) приводными роликами дисков с круглыми отверстиями, расположенными радиально с шагом, соответствующим осям загрузки и выгрузки.На фиг, 1, 2 и 3 показана предлагаемая печь,Печь 1 для нагрева изделий 2 содержит...

Номер патента: 276135

Опубликовано: 01.01.1970

Авторы: Великосельский, Малых, Пахалуев

МПК: C21D 9/70, F27B 3/00

Метки: воздушной, выдачи, завесы, нагревательной, окне, печи, создания

...проходя через поперечное окно выдачи печи, поглощает (подсасывает в струю завесы) наружный воздух, стремящийся проникнуть в печь,удаляется через систему коробов в поду печи, соединенную с всасывающим патрубком вентилятора, подающего воздух. Таким образом, создается замкнутая циркуляция воздуха в системе: печь - вентилятор,В струю завесы, проходящую через свободное сечение окна выдачи, будет подсасываться не только наружный воздух, но частично и продукты горения топлива из печи, В результате подсоса продуктов горения топлива из печи в струю завесы температура последней будет повышенной, Для снижения температуры воздуха перед вентилятором и обеспечения нормальных условий его эксплуатации, а также для увлажнения и осаждения пыли и...

Номер патента: 276985

Опубликовано: 01.01.1970

Авторы: Гавриленко, Губин, Коростик, Красавцев, Сорокин, Статкевич, Товстановский, Шкута

МПК: F27B 21/00

Метки: металлизованныхокатышей

...соединенных между собой герметическим кожухом с целью использования отходящих газов трубчатой печи для предварительного обжига окатышей на конвейерной машине.Предлагаемое устройство отличается тем, что кожух наклонной конвейерной машины выполнен с окнами для подвода воздуха горения, сечение которых постепенно уменьшается по направлению к разгрузочному концу конвейерной машины.Это обеспечивает рав подогрев окатышей.На чертеже изображено предлагаемое устройство.Наклонная конвейерная машина 1 для сушки и подогрева окатышей в окислительной атмосфере до 700 - 1000 С соединена с вращающейся трубчатой печью 2 для восстановления и охлаждения окатышей футерованным газопроводом 3 со свечой 4, по которому отходящие газы из печи поступают на...

Номер патента: 277202

Опубликовано: 01.01.1970

Авторы: Германска, Герхард, Иностранцы

МПК: F27B 7/24

Метки: кольцевого, уплотнения

...сальниковой манжетой, не обеспечивает наде.кной гермегпзации.Целью изобретения является повышение степени герметизации.Это достигается тем, что предложенное уст ройство выполнено с сальниковой буксой и пазом в ней для промежуточной обечайки, а кольца трения снабжены концентрически расположенными сальниковыми камерами со свободно размещенными в них уплотняющими 20 кольца ми.На чертеже схематически изображено предложенное устройство, разрез.Вращающаяся труба 1 входит своим концом в неподвижный корпус 2 с зазором г. Устрои-; 25 ство для уплотнения содержит кольца 4 и 5 трения, Кольцо Б связано с вращающейся трубой 1 и кольцо 4 с сальниковой буксой б подвигкно. Оба кольца снабжены сальниковой камерой 7 и уплотнптельными кольцами 8....

Номер патента: 277203

Опубликовано: 01.01.1970

Авторы: Вишневский, Всесоюзный, Китов, Степухин

МПК: F26B 17/16, F27B 7/38

Метки: порошкообразного, холодильник

...основному авт. св,165105 известен холодильник для порошкообразного материала, например извести, с полыми водоохлаждаемыми неподвижными коническими тарелками, снабженными приспособлениями для перемещения материала по их поверхности сверху вниз.Цель изобретения - интенсифицировать теплообмен.Для этого охлаждающие устройства тарелок выполнены в виде плоских спиральных змеевиков с движением охлаждающей среды в противотоке с материалом, параллельно подключенных к общим распределительному и отводящему ко плекторам.На фиг, 1 схематически изображен предлагаемый холодильник, общий вид; на фиг, 2 - тарелки с охлаждающими змеевиками.Холодильник содержит неподвижные конические тарелки 1 и 2, по которым материал перемещается под воздействием...

Номер патента: 278043

Опубликовано: 01.01.1970

Авторы: Вальберг, Гринер, Коган, Левитова, Цигунов

МПК: F27B 7/32

Метки: патентно-кхнгшабиблиотека

...п 20,Описываемое устройство работает следующил образом. Пневмонасосом 1 уловленная25 пыль подается по неподвижному трубопроводу2 во вращающийся вместе с печью 8 трубопровод 4.Пыль из трубопровода 4 подается в печь потрубопроводу б, находящемуся в данный мо.30 мент в нижнем положении с открытой задвиж.кой 10. По патрубку 7 пыль поступает под слойобрабатываемого материала 9.Автоматическое управление задвижкамиосуществляется с помощью четырех секционированных троллеев 1 б, 17 и пятого - несекционировапного 18, обеспечивающих подвод всехтрех фаз от источника питания к трехфазнымреверсивным электродвигателям 11 приводовзадвижек,Каждый из электродвигателей подключен 10на свою секцию, состоящую из четырех троллеев 1 б, 17, через...

Номер патента: 278044

Опубликовано: 01.01.1970

Автор: Иванов

МПК: B22F 1/00, C22B 1/02, F27B 9/10 ...

Метки: газовом, мелкодисперсных, порошков, потоке, термической

...части камеры 1 находится перегородка б, выполненная в виде шарового сегмента и укрепленная на стержнях 7, Между перео городкой и камерой образована кольцеваящель 8, соединяющая реакционную часть устройства с конусным днищем, предназначенным для приема порошка. На перегородке б и у выходного отверстия 9, расположенного в верхней части камеры, вдоль оси устройства укреплены пороги 10 и 11 в виде усеченных конусов.Предложенное устройство работает следующим образомО Газообразный теплоноситель, например продукты сгорания пропан-бутана, поступает со скоростью 80 лт/сек и при температуре 1000 С по патрубку 8 в камеру 1. Порошок, подвергаемый термической обработке, вводят вместе со сжатым воздухом в направлении вращения газа в камеру через...

Номер патента: 278045

Опубликовано: 01.01.1970

Авторы: Гарасевич, Семеновский

МПК: F27B 15/00, F27B 15/14, F27B 19/02 ...

Метки: плити, пресс, экструзионный

...погонажныхщественно стющий механизО вания и два пус целью повысоны расположнала,ия плит преиму- включа- прессотем, что, ий, пуаноси каявлено 13 Л 1.1967 ( 1133795/29 с присоединением заявки-ЭКСТРУЗИОННЫЙ ПРЕСС И ПОГОНАЖИзвестны прессы для изготовления плит и погонажных изделий из формуемых масс с механизмом загрузки, каналом для прессования и двумя пуансонами.Известные прессы не обеспечивают ориентации частиц в процессе прессования.Цель изобретения - повышение физико-механических показателей плит экструзионного прессования.Достигается это тем, что пуансоны расположены под углом 7 - 45 к оси канала.На фиг. 1 представлен пресс, включающий канал 1, пуансоны 2 и 3, ограничители загрузочного устройства 4 и разделительную плиту...

Номер патента: 278046

Опубликовано: 01.01.1970

Авторы: Гинцев, Калинин, Лысенко, Петров, Федоров, Энтин

МПК: F27B 17/00

Метки: обжига, печь

...встречного закрученного горячего газового потока, который проходит по кольцевому зазору, образованному изделиями и внутренними стенками шахты. Основной поток горячего газа подают 10 через тангенциальный ввод 7, расположенныйв нижней части шахты и соединенный с туннельной горелкой скоростного сжигания 8, состоящей из сопла 9, через которое подают горячую смесь, камеры горения 10, выполненной 15 из огнеупорного материала, и свечи зажигания 11.По высоте шахты имеются дополнительныетангенциальные вводы 12 газа, подаваемого из коллектора 13, которые обеспечивают воз 2 п можность гибкой регулировки скорости продвижения изделий по отдельным зонам печи и обработку изделий по заданным термограммам.За время опускания изделий в вертикальной...

Номер патента: 278716

Опубликовано: 01.01.1970

Авторы: Басов, Сорокин, Щедринский

МПК: C21C 5/04, F27B 3/26

Метки: печей, плавильных, регенераторов, ремонта

...механизмом ее передвижения 12, которыц укреплен на заднем конце штанги 8. Рядом с механизмом передвижения 12 установлен механизм грузоподачи 18. На внутренней части штацти 8 укреплены передний упоп 14 и задний упор 15, фиксирующие крайние положецця каретки 9. На торце переднего конца тптанги 8 укреплен блок 1 б для направления троса 17, которым поднимается тяга 18. На каретке 9 укреплен блок грузоподъема 19 и 5 крюк грузоподъема 20, а также шарнир 21, ккоторому крепится тяга 18. Тяга 18 имеет шарнир 22, к которому крепится гребенка 28с т пором 24.Устройство работает следующим образом.10 После разборки зеркала регенератора выдвцткная штанга 8 выдвигается во внутрь регенератора. Тросом 17 поднимается тяга 18 до низа выдвикной штанги 8....

Номер патента: 278971

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Згонник, Широков, Шлифовани

МПК: F27B 9/06, F27B 9/30

Метки: печь, щелевая, электрическая

...1 размещены на плитах 2, передвигающихся вдоль печи по направляющим 3 с помощью гидравлического толкателя 4. В печи установлены металлические или силитовые нагреватели б, включенные в сеть через автотрансформатор.Кроме того, в рабочем канале печи на расстоянии -/а от начала зоны обжига установлено прессующее устроиство б с нижним гидроцилиндром, работающим синхронно с гидротолкателем для передвижения плит и оборудованное рычагами 7, раздвигающими в обестороны состав плит с тем, чтобы обеспечитьвозможность подпрессовки изделия без подъема и повреждения изделий, стоящих на соседних плитах.Для обеспечения зазоров между плитами,10 несущими графитовые прессформы, последним придана крестообразная форма, В зазоры между каждой парой плит...
