F27B — Нагревательные, обжиговые, плавильные, ретортные печи и печи вообще; агломерационные и аналогичные им устройства

Номер патента: 808811

Опубликовано: 28.02.1981

Автор: Жальнеравичюс

МПК: F27B 7/18

Метки: вращающейся, крепления, кронштейн, печи, цепнойзавесы

...над основной распоркой выпуклой частью к ней.На фиг. 1 показано предлагаемое устройство, поперечный разрез; на фиг. 2 - разрез А-А на фиг. 1.Кронштейн включает пластины 1 с соосными отверстиями 2, соединенные распоркбй 3, Кронштейн крепят к корпусу 4 печи, покрываемому бетонной футеровкой 5, Распорка 3 имеет желобчатое сечение и прикреплена к корпусу 4 печи между основаниями пластин 1 вогнутой частью к корпусу 4 печи, Кронштейн к корпусу 4 печи приваривают по периметру прямоугольника образуемого основаниями пластин 1 и гранями распорки 3. Образующаяся при этом у основания кронцзтейна закрытая ячейка служит тепловой изоляцией. Выше распорки 3 к внутренним поверхностям пластин 1 прикреплена дополнительная распорка б, имеющая тоже...

Номер патента: 808812

Опубликовано: 28.02.1981

Авторы: Дизенгоф, Онацкий

МПК: F27B 7/20

Метки: вращающаяся, печь

...в виде сменного полого наконечника коническогосечения и расположена внутри барабана большего диаметра, снабжена установленной внутри наконечника встав кой с перфорированной поверхностью,при этом наконечник выходит наружуза пределы узла сопряжения барабанов.На чертеже изображена принципиальная схема вращающейся печиВращающаяся печь содержит барабан1 предварительной тепловой подготовки и барабан 2 обжига. Узел сопряжения барабанов 1 и 2 содержит полыйнаконечник 3, перфорированную вста 30 вку 4 и выходящую наружу эа пределы808812 Составитель И,ИноземцеваРедактор А.Мотыль Техред М.федорнак Корректор Н,СтецЗаказ 3577 40 Тираж 669 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, )Х, Раушская...

Номер патента: 808813

Опубликовано: 28.02.1981

Авторы: Бадальянц, Кобылин, Костин, Шевченко

МПК: F27B 7/22

Метки: вращающейсяпечи, исправления, корпуса

...положению осей.Одной из причин этого является произвольное (в пределах зазора) положение корпуса в бандаже. При этом действи тельную величину зазора определить рической оси корпуса с дополнительныхбаэ (сечения 23 и 22 под бандажамй)в двух положениях корпуса, отстоящихдруг от друга на угол поворота печи лены во время проверки, Выбор крайних сечений корпуса в качестве базовых вносит значительную погрешность в измерения в случае отрыва бандажей от роликов, а определенных разрезов оказывается недостаточно для исправления корпуса.Цель изобретения - повышение качества ремонтных работ корпуса вра щающейся печиУказанная цель достигается тем, что в известном способе исправления корпуса вращающейся печи, заключающемся в выставлении...

Номер патента: 808814

Опубликовано: 28.02.1981

Авторы: Гордон, Кузнецов, Моденов, Рунцо, Фридган

МПК: F27B 7/28

Метки: вращающаяся, печь

...конструкция 30 снабжена дополнительной распредели 808814тельной оболочкой, расположенноймежду упруго-податливой конструкциейи футеровкой,В упруго-податливой конструкциии распределительной оболочке выпол.нены продольные и поперечные деформационные швы,Кроме того упруго-податливая конструкция выполнена в виде металлической гофрированной оболочки, прикрепленной к корпусу, или .в виде цилиндрических винтовых пружин.На чертеже изображена вращающаясяпечь, поперечное сечение,Вращающаяся печь содержит корпус1, футеровку 2, упруго-податливуюв радиальном направлении конструкцию 153.После установки внутри корпуса печи футеровки и предварительного еенапряжения.по кольцевым направлениямпечь разогревают. При этом между фу" Щ,теровкой 2...

Номер патента: 808815

Опубликовано: 28.02.1981

Авторы: Богомолов, Иванов, Куборский, Маньков, Ридель, Селетских

МПК: F27B 7/28

Метки: огнеупоровв, печи, укладки, цементной

...ки 30 и 31 верхние ряды прижимаются к поверхности печи и придвигаются к ранее уложенному огнеупорному кольцу.Установкой вручную огнеупорного замка между верхними рядами завершастойками 14, ввиду изменения геометрии тяг 29 из-за опускания блоков12. Каретки 15 поднимаются в верхнееположение с откинутыми полками 16при нключении привода звездочек 19, 5 При ходе сектора 9 вниз до упораего в поверхность печи устройствофиксируется в заданном положении,По мере поступления огнеупорныйкирпич по гравитационному приемномурольгангу 2 скатывается к подвесномуконвейеру 3, захваты 4 которого принимают и транспортируют кирпич к промежуточному рольгангу 5. Попадая нанего, кирпич поступает на выдающий.рольганг 6, попадая между стенками 15 7. По выдающему...

Номер патента: 808816

Опубликовано: 28.02.1981

Авторы: Афанасьев, Жальнеравичюс

МПК: F27B 7/28

Метки: вращающейся, печи, футеровка

...стержни арматуры.На фиг. 1 представлена часть Фу теровки, вид в плане; на фиг. 2разрез А-А на фиг. 1; на фиг. 3разрез Б-Б на фиг 1.футеровка вращающейся печи состоит из блоков 1 огнеупорного бето на, которые внутренней поверхностьюсвязаны с металлическими защитнымиплитами 2, выполненными Ч-образными. Блоки 1 установлены на пальцахЗт приваренных корпусу 4 печи, и 30 закреплены гайками 5. Плиты 2 уста 808818новлены выпуклой частью к корпусу 4, Футеровка снабжена узлом подвески блока 1, содержащим двуплечие траверсы б, прикрепленные к выпуклой поверхности плиты 2 при помощи пар винт-гайка 7. В зависимости от длины блока 1 по крайней мере крепится одна траверса б. На плечах траверсы б расположены продольные стержни 8 арматуры. В...

Номер патента: 808817

Опубликовано: 28.02.1981

Авторы: Никоноров, Шабанов, Шубин

МПК: F27B 7/36

Метки: вращающейся, горелкиво, перемещения, печи

...условиях эатруднитель 30 но и неизбежноприводит к непарал 808817.лельности оси горелки и продольнойоси печи с теми же отрицательнымипоследствиями для службы Футеровки.Цель изобретений - упрощение конструкции и условий эксплуатации устройства перемещения горелки присохранении параллельности ее осигорелки и продольной оси печи.Указанная цель достигается тем,что в устройстве для перемещения го-релки во вращающейся печи, содержащем тележку, установленную с возможностью горизонтального перемещения вдоль продольной оси печи, каретка вертикального и горизонтального перемещения с направляющими,жестко закрепленными на тележке, и 5опорные ролики корпуса горелки,расположенные в каретках, направляющие с каретками закреплены на середине...

Номер патента: 808818

Опубликовано: 28.02.1981

Авторы: Айвазовский, Бураков, Руденко

МПК: F27B 9/20

Метки: нагревательная, печь

...1 нагрева, стацйонарные балки 2, подвижные балки 3, гидроэатворы 4, верхние опорные ролики 5, нижние опорные ролики б, направляющие 7, 80 ВЬ 18понтон 8 подъема и опускания, верхнюю ванну 9, нижнюю ванну 10, приводы 11 управления клапанами всплытия, клапаны 12 всплытия, шарнирно-рычажную систему 13 управленияклапанами погружения, клапаны 145погружения, упорные ролики 15, клиновые упоры 16, возвратные пружины17, гибкие патрубки 18, центробежныйнасос 19,Нагревательная печь работает сле- рдующим образомЗаготовка задается в печь задающим устройством (не показано) и ложится на стационарные балки 2. Дляподъема заготовок открываются клапаны 12 всплытия и вода, находящаяся в понтоне 8, выливается в нижнюю ванну 10 через гибкие патрубки18, Понтон...

Номер патента: 808819

Опубликовано: 28.02.1981

Авторы: Буевич, Варыгин, Глазачев, Мельников, Прозоров, Чураев

МПК: F27B 15/00

Метки: аппарат, керамических, кипящим, слоем, термо-обработки

...снабжен стержнями, установленными внутри аппарата на стенках корпуса перпендикулярно их поверхности в шахматном порядке, причем отношение площади сечения стержней к площади стенки составляет 0,25-0,3, а стержни выполнены иэ металла.Стержни разрушают поднимающиеся вблизи стенок корпуса газовые пузыри и тем самым предотвращают попадание теплового излучения на керамические изделия.На фиг, 1 изображен элемент обогреваемой стенки корпуса с устано 808819вленными стержнями; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - графики коэффициентов внешнего теплообмена в функции скорости.На стенке 1 корпуса аппарата, вблизи которой установлены внешние электрические обогреватели 2, установленные в шахматном порядке стержни 3, длина которых не превышает...

Номер патента: 808820

Опубликовано: 28.02.1981

Автор: Сыромятников

МПК: F27B 19/00

Метки: гранулометрии, пористогоматериала, различной

...4, имеющий видрешетки, отсеивающей мелкую Фракции. Классификатор 4 соединен транспортерами 5-7 материала, соответственно, с отделителем 3, печью 8 для обжига крупной Фракции, например вращающейся, и дробилкой 9, последняя транспортером 10 материала соединена с отделением 3 и через весовой дозатор 11 соединена с печью 12 для обжига мелкой фракции.Узел управления механизмом отделителя 3 состоит,из весового дозатора 11, преобразователя 13 импульса и дистанционного привода 14; при помощи которого регулируется количество материала. Гаэоходы 15 и 16 соединяют печи 8 и 12 с тепло обменником 1. По газоходу 17 газы выбрасываются в атмосферу.Устройство работает следующим образом.Кусковой или гранулированный материал непрерывно подают в...

Номер патента: 811061

Опубликовано: 07.03.1981

Автор: Харламов

МПК: F27B 3/08

Метки: электропечь

...направляющая (дуга) 23 с желобом, на которую через ролики 22 установлена противоположная от стенки 4 сторона свода 3. Ролики 22 закрыты составным кожухом 24, скрепленным с направляющей 23. Кожух 24, направляющая 23, кольца 19 и 20, звенья 21 и ролики 22 представляют собой подшипник качения, в котором установлена примыкающая к задней торцовой стенке сторона свода.Таким образом, под 2 установлен на стойках 6, 7, 9, а поворотный свод 3 вместе со стенкой 4 установлен на тележке 14 с возможностью перемещения вместе с ней по направляющим 16.Для сжатия свода 3 со стенкой 4 от пода 2 и стенки 5 служит упругий фиксатор 25, являющийся одновременно притормаживающим устройством при повороте свода 3. Для поджатия свода 3 и стенки 4 к поду 2 и...

Номер патента: 811062

Опубликовано: 07.03.1981

Авторы: Арсирий, Козлов, Михеев, Прозоров, Смирнов

МПК: F27B 3/08

Метки: камерная, магнитов, печь, термомагнитнойобработки

...нагревателей, а при уменьшении в снижение прочности теплопередающей стенки. Соотношение площади больших и меньших отверстий в теплопередающей стенке, равное (10 - 2): 1, также выбрано экспериментально, с учетом возможности обеспечения максимальной равномерности температуры и минимального времени достижения за 811062данной температуры в рабочей зоне печи. При увеличении этого соотношения более приведенного увеличивается разброс температуры в рабочем объеме печи, а при уменьшении увеличивается время достижения заданной температуры.На фиг. 1 изображена предлагаемая печь, продольный разрез; на фиг, 2 - разрез А - А фиг. 1.Печь состоит из металлического пара- магнитного корпуса 1, карбидокремниевых нагревателей 2, расположенных по...

Номер патента: 811063

Опубликовано: 07.03.1981

Авторы: Ахманаев, Глоба, Гребенюков, Киселев, Кузьмин, Праулин, Рудаков, Селютин, Тарасов, Тулуевский

МПК: F27B 3/10

Метки: двухванной, окно, рабочее, сталеплавильнойпечи

...рамы более 7 диаметров сопла струи завесы прилипают к боковой стенке рамы или столбикам и входят в проем окна под углом 45 - 90 к его плоскости. В результате этого центральная часть проема окна не перекрывается струями и выбросы из окна полностью не устраняются, Для полного устранения выбросов потребовалось бы значительное увеличение расхода газа на уплотнение.В предложенном устройстве геометрические оси струй завесы пересекаются с рамой на расстоянии от среза проема, равном 0,8 - 1,2 радиуса закругления боковых кромок рамы, что обеспечивает слияние отдельных струй завесы в одну плоскую струю. Объясняется это тем, что струя, атакующая под углом плоскую стенку, имеет угол раскрытия в 2 - 3 раза больший, чем в случае свободного...

Номер патента: 811064

Опубликовано: 07.03.1981

Авторы: Алпатьев, Хрупин

МПК: F27B 14/06

Метки: индукционная, печь, плавильная

...паз 7, который образует канал индукционной печи. Дно канала, ооразуемое огнеупорной прокладкой 8, размещенной на дне ванны в месте установки канального блока 5, имеет наклон в сторону устьев канала.Печь работает следующим образом.Первоначально в ванну печи заливаютжидкий металл так, чтобы окна канала находились под уровнем расплава. Затем включают индукторы и производят загрузку шихты.В случае ремонта печи, необходимостичистки футеровки от окислс 1 в или перехода на другой сплав металл сливают обычными способами, причем остатки его стекают из канала в основной участок ванны. Снимают верхний сердечник магнитопровода 2, извлекают погружной канальный блок 5 и заменяют его новым, заранее разогретым.Использование изобретения обеспечит,как...

Номер патента: 813102

Опубликовано: 15.03.1981

Авторы: Быстров, Ванюков, Грин-Гнатовский, Зайцев, Зиберов, Кожахметов, Мейерович, Нагибин, Рамазанов, Умаров

МПК: F27B 3/00

Метки: bahhe, жидкой, непрерывной, печь, плавки, сульфидныхматериалов

...разделена вертикальной кессонировакной перегородкой 10 на камеру 11 плавления и камеру 12 восстановления,В верхней части зоны 11 плавления имеется газоход 13 для отвода богатых сернистым ангидридом газов, а в верхней части зоны 12 восстановления - газоход для отвода газов, содержащих воэгоны цинка и других сопутствующих летучих металлов.сное ИИПИ Заказ 6 аж 65 Проектная, 4 1 Патент, г. Ужгор Печь для плавки и возгонки судьфидных медно-цинковых материалов работает следующим образом.Материалы через загрузочные устройства 3 непрерывно подают в шахту печи 1 на поверхность барботируемого расплава в области фурменного пояса. Воздух, кислород, либо их смесь подается через фурмы 6, расположенные в реакционной зоне 11. При этом в расплаве над...

Номер патента: 813103

Опубликовано: 15.03.1981

Авторы: Бахмутский, Досковский, Медведев, Смилянский

МПК: F27B 3/06

Метки: печь, термообработки

...печь для термообработки изделия, общий вио.Печь аля термообработки изделий содержит теплоизолирующую камеру 1, нагревательные элементы 2 и рециркуля ционный вентилятор 3, установленный на своде камеры 1. На выкатном поде 4 электропечи на оси 5 вращения изделия 6 установлены осевые тчрбины 7, причем осевые турбины 7 и изделие 6 имеют общую опору 8. Одна иэ турбин 7-правого вращения, а другая - левого. В камере 1 электропечи перед осевыми турбинами 7 расположены направляющие аппараты 8 в виде воздуховоаов 9 с регулирующими заслонками 10. Осевые турбины 7 соединены при помощи возауховоцов 9 с нагревательными элементами 2 и рециркуляционным вентилятором 3.В процессе ряботы электропечи тепло- носитель с помощью рециркуляционного вентилятора...

Номер патента: 813104

Опубликовано: 15.03.1981

Авторы: Богомолов, Давыдов, Дорожкин, Иванов, Молодченко, Новиков, Прозоров, Самойленко, Ткаченко, Шелудько

МПК: F27B 7/16

Метки: вращающейсяпечи, теплообменное

...вращающейся печи состоит из отдельных элементов 1, выполненных в виде сочлененных у основания и сужающихся к вершине лопастей корытообразного профиля с выпуклой поверхностью, обращенной навстречу газовому потоку, с размещением лопастей эле813 104 4о- способствует повышению темп р:1 туры е- сырьевой смеси, что в целом интенсифицирует процесс теплообмена во вращшощейся печи.. Предлагаемое устройство обладает выт- сокой долговечностью в работе в силу а- простоты конструкции, удобно при монтаже и демонтаже, просто в изготовлении.Применение предлагаемого теплообменногоо устройства обеспечивает надежную работуна весь межремонтный период эксплуатации печи,ментов в соседних рядах в шахматном и рядке, причем каждый теплообменный эл мент у своей...

Номер патента: 813105

Опубликовано: 15.03.1981

Авторы: Геладзе, Горда, Мажан, Петров, Резняков, Циргвава

МПК: F27B 17/00

Метки: металлов, печь, плавкицветных, солевая, электрическая

...графитовых блоков, расположенных покольцу, а напротив них равномерно по высоте в стенках ванны выполнены наклонные каналы для сообщения электродов сванной, причем каналы одного уровня повысоте ванны расположены по окружностипод равным углом друг к другу, а каналыпротив одного блока расположены ступенчато с обеих его сторон.На фиг. 1 схематически изображенапечь, продольный разрез; на фиг. 2 - тоже, разрез А-А на фиг. 1,Печь состоит из ванны 1, заполненнойрдсплавом солей (флюсов), копильника 2цля жидкого металла со шнуровым отверстием 3 для выпуска жидкого металла,электродов 4, сообщающихся с солевойванной посредством наклонных каналов 5,и крышки 6. Стенки ванны 1 изготовленыиэ огнеупорного, стойкого к расплаву солей материала, В...

Номер патента: 814287

Опубликовано: 15.03.1981

Авторы: Герхард, Дитер, Рольф, Эмиль

МПК: F27B 3/08

Метки: печь, плавильная

...тем самымснова образовать огнеупорный защитный слой. Для предотвращения выхода 15воды из холодильников в зону расплава печь снабжена установленныммежду холодильником и нижележащейчастью печи фланцем 9, внутренняякромка которого выходит за внутреннюю поверхность холодильника в направлении к прОстранству печи. Плавильная печь оснащена также тремяэлектродами 10.Стык между водяными холодильниками и кромкой нижней части со сторонывнутренней полости печи уплотненогнеупорной массой 11 (фиг, 2),В представленном на Фиг. 3 варианте исполнения предусмотрен полыйкольцевой водяной холодильник 5, Зокоторый при помощи фланца 9 смещенеще дальше наружу, чем в примереисполнения на фиг. 2, относительнорасположенной под ним кромки 2 нижнейчасти печи....

Номер патента: 815434

Опубликовано: 23.03.1981

Авторы: Рудницкий, Чеботарев, Шаповалов

МПК: F27B 1/20

Метки: бадья, загрузки, шихты

...взаимодействия с плечом 1 о дополнительного рычага 8, размещенногона оси 9 и выполненного в виде двух фигурных щек 10, соединенных между собой штырями 11, причем один из штырей дополнительного рычага опирается на верхнее плечо 15основного рычага.Выше днища на осях 12 размещена охватывающая корпус скоба 13; на которой закреплены тол катели 14 т опирающиеся на днище, и упоры 15. Под скобой на корпусе установлены упоры 16,2 о Работа бадьи осуществляется следующим образом.Загруженную бадьюрычагами вперед. Во вре8 упирается в стенкч вчиваясь вокруг оси 9, освобождает путь рычагу 4.При дальнейшем движении бадьи рычаг 4 в свою очередь упирается в стену вагранки и, поворачиваясь вокруг оси 5, освобождает днище 3 бадьи. Днище открывается,...

Номер патента: 815435

Опубликовано: 23.03.1981

Авторы: Барабаш, Коломийцев, Науменко, Огородничук, Салихов

МПК: F27B 1/28

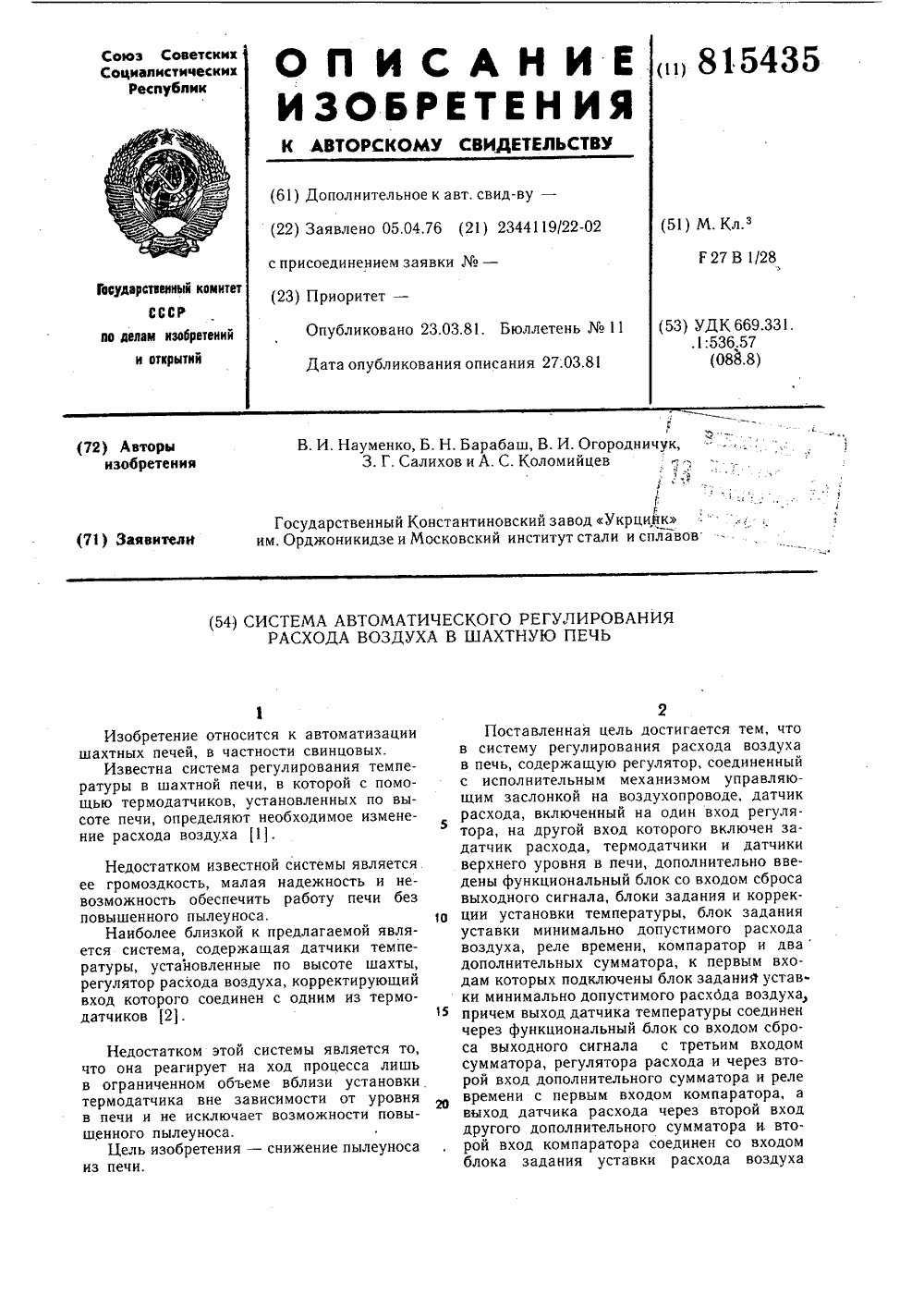

Метки: воздуха, печь, регулированиярасхода, шахтную

...регулирования расхода воздуха в шахтную печь работает следующим образом.При нормальной температуре под сводом шахтной печи на выходах блока 3 и компаратора 9 сигналы отсутствуют. Расход воздуха в шахтную печь поддерживается регулятором 4 расхода воздуха. По мере изменения температуры, например возрастания функциональный блок 3 начинает выдавать сигнал, приводящий к снижению заданной величины расхода воздуха за счет изменения сигнала на выходе блока суммирования 1. Расход воздуха снижается в зависимости от выходного сигнала блока 3 дополнительно допустимой его уставки, т. е. до величины сигнала на выходе блока 11. Выходной сигнал блока 11 определяется уровнем сигналов на выходе блоков датчика 15 и блока 16.Функциональная зависимость...

Номер патента: 815436

Опубликовано: 23.03.1981

Автор: Мерлин

МПК: F27B 3/14

Метки: печей, плавильных, ремонта

...огнеупорную массу, содержащую хромомагнезитовый порошок 1 .Однако полученная известным способом футеровка имеет недостаточную стойкость вследствие низкой сцепляемости массы с огнеупором.Цель изобретения - повышение стойти футеровки.Поставленная цель достигается тем, что массу наносят при достижении футеровкой пиропластического состояния.Ремонт осуществляется следующим образом.Измельченная и смешанная известными способами смесь, содержащая хромомагнезит, огнеупорную глину и кальцинированную соду, увлажняется водой.При достижении футеровкой пиропластического состояния, определяемого температурой начала деформации огнеупора под нагрузкой, приготовленная масса струей сжатого воздуха под давлением 3 - 4 атм тонкими и равномерными...

Номер патента: 815437

Опубликовано: 23.03.1981

Авторы: Говорков, Лифшиц, Смирнов, Станишевский

МПК: F27B 5/04

Метки: вакуумная, печь, электрическая

...соединенный одним концом с контейнером 4. Второй конец отводного патрубка 7 размещен в холодной зоне печи и снабжен клапаном 8, связанным с системой охлаждения.5Вакуумная электрическая печь работает следующим образом. При достижении 1600 С в контейнере 4образуются рабочие газы-реагенты, осуществляющие термохимическую обработку то изделий. Выход этих газов из контейнера 4закрыт клапаном 8, который открывается при достижении определенного давления в контейнере. Газы выбрасываются в холодную зону печи и удаляются из нее работающей системой 3 вакуумирования. Приснижении давления в контейнере до определенного уровня клапан 8 закрывается.Для надежной работы клапана при повышенных температурах он связан с системой охлаждения.Сохранение газа...

Номер патента: 815438

Опубликовано: 23.03.1981

Авторы: Брейкин, Макеев, Нелидов, Червинский

МПК: F27B 7/00

Метки: обработкипорошкообразного, тепловой

...наружной поверхности верхнего конуса 12 декарбонизатора 9 равномерно размещены устройства 14 для ввода топлива с горелками 15. При этом устройства 14 для ввода топлива установлены с наклоном к вертикальной оси декарбонизатора 9 под углом 45 - 75 (угол с(, на фиг. 2), а в горизонтальной плоскости под углом 15 - 85 (угол Ыг на фиг. 3) между проекцией оси камеры и касательной к поверхности корпуса в точке касания.Установка устройств для ввода топлива под углом к вертикали более 75 (т. е. почти горизонтальное положение) ведет к резкому росту сопротивления декарбонизатора (более 100 кгс/м), что экономически не целесообразно, и быстрому разрушению футеровки свода шахты из-за ее омывания высокотемпературными топочными газами. При наклоне...

Номер патента: 815439

Опубликовано: 23.03.1981

Авторы: Крупеников, Рассказов, Уколов, Шубин

МПК: F27B 7/00

Метки: кварцеплавильная, роторная, электрическаяпечь

...выполнен стопор 9, Свободные концы нагревательных стержней соединены контактной перемычкой 1 О в виде кольца. Для поддержки свободного конца нагревателя на раме 4 в направляющих 11 смонтирована стержневая опора 12, которая может быть заведена в барабан через отверстие в торцовой крышке, Положение стержневой опоры фиксируется в заданном положении стопором 13.Устройство работает следующим образом.Барабан 1, загруженный кварцевой крупкой, закрытой торцовыми кольцеобразными крышками, вращают на опорах 2 и роликах 3. При этом кварцевая крупка под дей ствием вращения прижимается к стенкам барабана, образуя внутри свободное пространство трубчатой формы. Нагревательные стержни 5 с контактным кольцом 10, смонтированные на платформе 7 по...

Номер патента: 815440

Опубликовано: 23.03.1981

Авторы: Абрамов, Макаров, Моисеев, Осокин, Тимашев

МПК: F27B 7/00

Метки: вращающаяся, обжига, печь, цементногоклинкера

...цилиндрических участков меньшем 1,1 не достигается увеличения производительности печи, так как при этом не происходит значительного замедления передвижения материала в зоне, если величина указанного соотношения превысит 1,3, увеличение производительности ограничивает возрастающий пылеунос, что происходит из-за чрезмерного утолшения слоя материала при 4Это явление наблюдается до достижениястепени декарбонизации материала значенияравного 0,75 и дальнейшее разложение карбонатов не оказывает существенного влияния на скорость перемещения материала.5 Для увеличения продолжительности пребывания шихты, сопрягаюший цилиндричеСкие участки, усеченный конус установленна участке, где значение степени ее декарбонизации возрастает от 0,4 до...

Номер патента: 815441

Опубликовано: 23.03.1981

Авторы: Лопаткин, Сахно, Фролова, Шевельков

МПК: F27B 7/14

Метки: вращающейсяпечи, фильтр-подогреватель

...размера печии реологических свойств шлама. Так как в предлагаемом фильтре-подогревателе очень развита пространственная Поверхность на единицу объема печи 1 и происходит интенсивное перемешивание шлама, то его длина, а следо 45 50 55 рез загрузочные люки выливается во внутрьбарабана. Таким образом, шлам, вращаясс желобами и барабаном, переливается поих поверхностям и поверхностям теплообменных цепей, находящихся в желобах и барабане, непрерывно перемешивается, при этом, 25находясь во взвешенном состоянии, он контактирует как с теплообменными поверхностями, так и непосредственно с запыленнымгазовым потоком, что способствует интенсификации теплообмена и снижению пылеуноса,Жесткое крепление желобов к внутренней поверхности печи и соединение...

Номер патента: 815442

Опубликовано: 23.03.1981

Авторы: Грушас, Жальнеравичюс, Зинкевичюс, Иванаускас

МПК: F27B 7/32

Метки: вращающейся, дополнительногопитания, печи

...с зазором. При этом полость кожуха 4 сообщена с полостью 15 воздушного канала 2.По пылепроводу 1 при помощи сжатого воздуха струя пыли подается в печь, где она в зоне фак.ла, получаемого при горении топлива, подаваемого форсункой 3, спекается во.взвешенном состоянии. Пылепровод 1 не мешает прохождению первичного воздуха по каналу 2 и формированию факела. Подаваемая по пылепроводу 1 в печь струя пыли пересекается с факелом за пределом зоны испарения и разложения топ лива, что улучшает условия сжигания топлива. Кроме этого, концевая (разгрузочная) часть пылепроводаохлаждается воздухом, поступающим из воздушного канала 2 в зазор между кожухом 4 и пылепроводом 1, что повышает долговечность устройства, обеспечивает стабильность формы и...

Номер патента: 815443

Опубликовано: 23.03.1981

Авторы: Дмитриев, Казанский, Кулабухов, Моисеев, Саломасов, Ференс, Шелудько

МПК: F27B 7/36

Метки: вращающуюся, газовоздушнойсмеси, печь, подачи

...разрыва компенсатора 14, болтом 16 между головкой болта 16 (или затяжной гайкой) установлена стальная накладка 17. Для регулирования диаметра кольца 12 при монтаже его на опорных роликах 10 между пластинами 15 установлены блоки прокладок 18.К кольцу 12 в месте свободном от кулачком прикреплен рычаг 19, а к корпусу 1 печи - подставка 20, на которой посредством шарнира 21 закреплен корпус 22 привода возвратно-поступательного движения кулачкового механизма. Привод может быть выполнен в виде электровинтового толкателя, пневмо- или гидроцилиндра. На чертеже показан электровинтовой тол катель, Его применение наиболее целесообразно, так как позволяет сравнительно легко автоматизировать систему. Рабочий шток 23 привода посредством шарнира 24...

Номер патента: 815444

Опубликовано: 23.03.1981

Автор: Рабинович

МПК: F27B 9/24

Метки: графитизации, печь, углеродистыхизделий

...направляющими роликами 13, поедназначенными для перемещения ленты 11. Углеродсодержашая лента 11 может быть размещена и на стыке зон графитации 3 и охлаждения 5. ИЗделия размещены в туннельной камере 2 с технологическим зазором по отношению к внутренней поверхности камеры 2 и ленты 11.Для перемешния изделий 14 через печь установлена транспортерная лента 15, выполненная из графитированного волокнистого материала и снабженная приводными 16 и направляющими роликами 17.Печь работает следующим образом.Графитовый нагреватель 3 доводят до заданной температуры при непрерывной подаче инертного газа в затворы 7. После вывода печи в равновесный режим приводят в движение транспортерную 15 и углеродсодержашую ленту 11 с помошью роликов 12, 13, 16 и...
