Номер патента: 1359575

Опубликовано: 15.12.1987

Авторы: Головач, Друцкий, Родин, Тресиков

МПК: F24D 11/00, F24D 3/10

Метки: теплоснабжения

...и обратном 11 трубопроводахрасход сетевой воды 6,2 также постоянный, но больше Ь Отпуск тепла потребителю данной схемой предусматривается по повышенному температурному графику, например, 150-70 или 30-70 С,о 45в количестве от ц, до ц , причем2 фч) О,. Температура сетевой водыв баке-аккумуляторе 9 в конце процесоса его разрядки 70 С, а конечная температура зарядки 95 С, причем заборводы из бака-аккумулятора 9 сетевымнасосом 3 осуществляется через верхнюю перфорированную трубу 8.При 02 Ы Ц, задвижки 6, 2 и 16находятся в открытом состоянии и наогретая до 175 С в понерхности 1 нагрева котла сетевая вода смешивается вэлеваторе 7 с водой из обратного тру 75 2бопроводи нижней перфорированной трубы 10 бака-аккумулятора 9,оимеющей температуру 70...

Номер патента: 1362897

Опубликовано: 30.12.1987

Авторы: Москвина, Пескин, Ратнер, Эпштейн

МПК: F24D 19/10

Метки: здания, промышленного, расхода, системе, тепла, теплоснабжения

...выключателя 27 при минимально допустимом количестве теплоносителя в местную систему теплоснабжения (фиг. 1), замыкается контакт 28 конечного вылючателя, включается пускатель 20, при этом контакт 19 пускателя 20 размыкается, а контакт 2135 40 45 50 55 замыкается, перенося воздействие регулятора 17 по линии Больше с ЭИМ 11 на ЭИМ 15, а силовые контакты 26 пускателя 20 замыкаются, включая электродвигатель 25 смесительного насоса 13.Если при этом внутри здания 6 температура продолжает оставаться выше заданной, регулятор 17 по линии Больше воздействует на ЭИМ 15, открывая клапан 14, увеличивая количество обратной воды, подмешиваемой из трубопровода 8 в трубопровод 1, снижая тем самым температуру на входе в местную систему...

Номер патента: 1370377

Опубликовано: 30.01.1988

Авторы: Моисеев, Свичар, Семенюк

МПК: F24D 5/10

Метки: воздушного, отопления

...9 и подключенный входом и выходом соответственно к обратному трубопроводу 12 дотеплообменника и к прямому трубопроводу 11 после конденсатора 14 первого теплового насоса 5 через регулирующую арматуру 17, связанную с датчиком 18 температуры, установленным наобратном трубопроводе 12 после испарителя 13 второго теплового насоса 9.Система воздушного отопления работает с.педующим образом,Воду, нагретую в источнике 1 теп.па, по прямому трубопроводу 11 подают к потребителю 10 тепла, где оначастично охлаждается. Палее частьводи, которая регулируется арматурой 17, подается на поверхностныйтгплообменник 16 в количестве, необходимом ппя догрева воздуха до эаданной температуры. Затем поток обратной воды разделяют на две части.Одну часть воды...

Номер патента: 1370380

Опубликовано: 30.01.1988

Авторы: Кузнецова, Попов

МПК: F24D 11/02, F24F 5/00

Метки: воздуха, вытяжного, тепловой, утилизации, энергии

...распылителю10 оросительной камеры 3 и через отвод 24 к потребителю горячего водоснабжения (не показано).В приточном канале 2 за оросительной камерой 9 может быть расположендополнительный теплообменник 25, амежду рекуперативным теплообменником5 и тепловым насосом 6. - датчик 26 25температуры, который подключен к установленным на входах 16 и 17 теплообменника 5 и теплового насоса 6 регулирующим элементам 27 и 28.В поддоне 13 может быть располо- ЗО жен регулятор 29 уровня жидкости,который подключен к приводу (не показано) насоса 30. Второй тепловойнасос 18 и оросительная камера 9 могут быть подключены параллельно к1370380 ный воздух подается в помещение (непоказано),40 Составитель М,РащепкинТехред А.Кравчук Редактор М.Петрова Корректор...

Номер патента: 1370381

Опубликовано: 30.01.1988

Автор: Рокшин

МПК: F24D 3/12, F24F 7/00

Метки: вентиляции, отопления, помещения

...отопления и вентиляции помещения 1 с системой 2 центрального отопления содержит теплообменник, расположенный в нише 3 наружной стены 4, перекрытой со стороныпомещения 1 съемной панелью 5, и выполненные в нижней и верхней частяхпанели 5 входные и выходные отверстия 6 и 7, Теплообменник выполцец в виде двух параллельно расположеццьг труб 8 и 9, подключенных к системе 2 центрального отопления, и кожуха 1 О, охватывающего трубы 8 и 9 с образованием воздушной полости 11 и снабженного в верхней и нижней частях соответственно впускными и выпускными окнами 12 и 13, причем отверстия 6 и 7 и окна 12 и 13 выполнены щелевидными, а панель 5 и кожух 10 снабжены перекрывающими их наклонными козырьками 14 и 15, 16 и 17, направленными в верхней и...

Номер патента: 1373982

Опубликовано: 15.02.1988

Авторы: Бильдер, Гончаренко, Колыханов, Фисенко

МПК: F24D 3/10

Метки: дальнего, паротеплоснабжения

...сепаратор 3, подключенный к конденсатору 4 тепло- насосной установки. Конденсатор 4 через дроссель 5 сообщен с испарителем 6, включенным в обратную тепломагистраль 2, компрессор 7 подключен к конденсатору 4 и испарителю 6. Конденсатор 4, дроссель 5, испаритель 6 и компрессор 7 являются элементами теплонасосной установки. К конденсатору 4 подключен трубопровод 8 подачи пара потребителю (не показан) пара.Способ осуществляют следующим образом.Обратная сетевая вода из обратной тепломагистрали 2 нагревается источником тепла и затем вследствие трения в тепломагистрали 1 до образования двухфазной пароводяной смеси, ко. торая подается с околозвуковой скоростью по подающей тепломагистрали 1 в сепаратор 3. В сепараторе . пароводяную...

Номер патента: 1373983

Опубликовано: 15.02.1988

Автор: Гримитлин

МПК: F24D 5/02, F24D 7/00

Метки: вентиляции, воздушного, отопления, помещения

...Б,СосновскаяРедактор А.Маковская Техред М.Цпдык Корректор О.Кундрик Заказ 557/33 Тираж 663 ПодписноеВНИИПИ осударственного комитета СССРпо делам изобретений и открытий3035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к отопительно-вентиляционной технике и можетбыть использовано преимущественно впомещениях с различными температурами внутреннего воздуха в рабочее инерабочее время, а также в цехах,характеризующихся периодическими резкими снижениями температуры,Целью изобретения является повышение экономичности и сокращение времени нагрева внутреннего воздуха.На чертеже схематично изображеноустройство, реализующее предлагаемыйспособ. 15Устройство...

Номер патента: 1373984

Опубликовано: 15.02.1988

Автор: Петерс

МПК: F24D 11/02, F24D 5/06, F24F 7/04 ...

Метки: здания, обогрева

...Москва, Ж, Раушская наб., д. 4/5 Заказ 557/33 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к воздушному отоплению зданий.Цель изобретения - уменьшение теплопотерь здания.На фиг.1 изображено здание, вертикальный разрез; на фиг.2 - разрез А-А на фиг,1.Система обогрева содержит воздушные каналы 1, образованные наружными стенами 2 здания 3 и навесным фасадом 4, а также кровлей 5 и подшивкой Ь крыши 7, и тепловой насос 8 с "холодным" 9 и "горячим" 10 каналами. Воздушные каналы 1 соединены между собой с образованием замкнутого циркуляционного контура 11, "горячий" канал 10 теплового насоса 8 расположен в замкнутом циркуляционном контуре 11, а "холодный" канал 9 входом 12 и выходом 13...

Номер патента: 1373994

Опубликовано: 15.02.1988

Авторы: Багаутдинов, Крохалев, Панов, Смирнов

МПК: F24D 3/00, F24F 7/06

Метки: агрегат, двухструйный, теплообменный

...решетки 8, регулирующие створки1 О, установленные на выходе из сопла7, соединенный с ними исполнительныймеханизм 11 и датчик 12 расхода теплоносителя через калорифер 5, связанный при помощи регулятора 13 с исполнительным механизмом 11.Агрегат работает следующим образом.Внутренний воздух помещения засасывается нижним вентилятором 2 и направляется через распределительную решетку 8 в диффузор 4. Конструкцияраспределительной решетки 8, имеющейдиффузорные каналы 9 с переменнымуглом раскрытия, позволяет равномерно распределить поток воздуха и зн,чительно повысить теплосъем от к,лорифера 5.Пройдя .через калорифер 5, воздухс помощью направляющей решетки 6 выходит под углом 45 к горизонту. Одновременно верхним вентилятором 3воздух иэ...

Номер патента: 1377522

Опубликовано: 28.02.1988

Автор: Тонгалюк

МПК: F24D 3/10

Метки: открытая, открытой, резервирования, системы, теплоснабжения

...18закрываются, а эапорные органы 19,20, 21 и 22 открываются, В магистраль 1 теплоноситель поступает через трубопровод 4 и перемычку с запорным органом 19. В магистраль 2теплоноситель поступает через перемычки с запорными органами 21 и 22и трубопровод 6, Для возврата теплоносителя из магистрали 2 используется перемычка с запорным органом 20 иобратный трубопровод 5,При аварии на подающем трубопроводе 4 поврежденный участок отключается запорными органами 17 и 18,запорные органы 15 и )б закрываются,а запорные органы 20, 21 и 22 открываются В магистраль 2 теплоноситель поступает через перемычки с запорными органами 21 и 22 и обратныйтрубопровод 6, Для возврата теплоФносителя из магистрали 2 используется перемычка с запорным органом 20и...

Номер патента: 1377523

Опубликовано: 28.02.1988

Авторы: Зельцер, Семенюк

МПК: F24D 9/00

Метки: воздушного, отопления

...содержит расположенный в нагревателе 1 поверхностный теплообменник 2, подключенный прямым 3 и обратным 4 трубопроводами к размещенному на выходе 5 приточного канала 6 подогревателю 7, В газоходе 8 нагревателя 1 установлен конденсационный теплообменник 9 с поддоном 10. На входе 11 приточнога канала 6 расположен контактный теплообменник 12 с циркуник, подключенный прямым и обратнымтрубопроводами к размещенному на выходе приточного канала подогревателю, установленный в гаэоходе нагревателя конденсационный теплообменникс поддоном и расположенный на входеприточного канала контактный тЕплаобменник с циркуляционным контурам,отличающаяся тем, что,с целью повышения степени утилизациитеплоты, конденсационный теплообменник подключен к...

Номер патента: 1377527

Опубликовано: 28.02.1988

Автор: Попов

МПК: F24D 5/10, F24F 5/00

Метки: здания, лучистого, отопления

...распределения воздуховода.Сообщение выхода 13 испарителя 450 с входом 8 конденсатора 3 и входа 8 конденсатора 3 с панельными нагревателями 2 может быть осуществлено через венткамеру 21, в которой расположен тепловой насос,На выходе циркуляционного воздуш-: ного контура 10 из панельных нагревателей 2 может быть расположен канал 22 равномерного отбора воздуха. 4Система лучистого отопления зданияработает следующим образом,Нагнетателем 12 испарителя 4 теплый внутренний воздух отбирается изпомещений здания и по вытяжномувоздуховоду 16 подается в испаритель 4, при этом в помещениях наблюдается незначительное понижение давлений по сравнению с атмосферным,Для компенсации отобранного внутреннего воздуха в помещения зданиячерез строительные...

Номер патента: 1379578

Опубликовано: 07.03.1988

Авторы: Иванихина, Куркова, Цаер

МПК: F24D 5/02, F24F 7/00

Метки: вентиляции, здания, отопления

...и светопрозрачной наружной 4 стенками здания 1 и сообщенный с его 15внутренним пространством при помощиверхнего впускного 5 и нижнего выпускного 6 каналов, выполненных вовнутренней стенке 3 здания 1, расположенные в нижней части светопрозрачпой стены 4 выбросную 7 и размещенную под ней воэдухозаборную 8 решетки, оребренный вытяжной патрубок 9,установленный в коллекторе 2 и соединенный с выпускным каналом 6 и выброской решеткой 7, и приточный вентилятор 10, размещенный внутри здания 1 и сообщенный входом с впускным каналом 5,Устройство может дополнительно 30содержать несколько выбросных и воздухозаборных решеток и оребренныхвытяжных патрубков (не показано),Устройство работает следующим обрез нижний выпускной канал 6 поступает в...

Номер патента: 1384887

Опубликовано: 30.03.1988

Автор: Сапрыкин

МПК: F24D 3/10

Метки: подпитки, системы, теплоснабжения, узел

...давление любой точки обратного трубопро 55 вода, например точки подключения потребителя 18. Это достигается выбором сопротивления дросселя 6, равным С Б,з 2 98Я- гидравлическое сопротивление обратного трубопроводатепловой сети от точки подключения потребителя 18 додросселя 8.При понижении давления в указанной точке при постоянном расходе теплоносителя в обратном трубопроводе 9 понижается давление в месте установки датчика 12, что приводит к приоткрытию клапана 2 и восстановлению давления в контролируемой точке, а повышение давления приводит, соответственно, к прикрытию клапана 2 и восстановлению заданного давления. Повышение расхода теплоносителя в обратном трубопроводе 9 приводит к увеличению перепада давлений на дросселе 8 и...

Номер патента: 1386044

Опубликовано: 30.03.1988

Авторы: Кауко, Киммо, Хейнз

МПК: F24D 11/00, F24D 7/00

Метки: нагревательной, работы, системы

...элемент 1, заполненный легкокипящим теплоносителем 2 -фреоном, трубу 3 для подачи грею 1щей жидкости, подключенную к бойлеру 4 трубопроводом 5 с отсечнымклапаном 6. Нагревательный элемент 1выполнен с теплоиспускающими трубчатыми петлями 7,П р и м е р. От бойлера 4 пода.ется греющая жидкость, преимущественно вода, по трубопроводу 5 и через трубу 3 отдает тепло легкокипящему теплоносителю 2 (фреону),который испаряется и в виде пара поднимается в петли 7, где, отдаваясвое тепло, в том числе скрытую теплоту парообразования, нагреваемомупомещению, конденсируется и стекаетпо стенкам петель 7 обратно в нагревательный элемент 1. Согласно данному способу циркуляция греющей жидкости (воды) по трубопроводу 5 итрубам 3 нагревательных элементов...

Номер патента: 1388664

Опубликовано: 15.04.1988

Авторы: Драчнев, Мухин, Цветков

МПК: F24D 5/00, G08B 23/00

Метки: отпуска, тепла

...наружного воздуха и подаетсигнал на вход коммутатора 17, который отключает от измерительного блока 5 датчик 1 температуры наружноговоздуха и подключает к нему эадатчик18 уровня температуры, который имеетэлектрическое сопротивление, равноесопротивлению датчика 1 температурынаружного воздуха в точке излома.1 ил."Много тепла", блок 14 задания предельных значений, дополнительныйдатчик 15 температуры наружного воздуха, преобразователь 16 сопротивление-напряжение, коммутатор 17 и задатчик 18 уровня температуры, выполненный, например, из эталонного резистора.Устройство работает следующим образом,Измерительный блок 5 настраивается с помощью задатчика 3 угла наклона температурного графика и задатчика 4 параллельного переноса температурного...

Номер патента: 1388665

Опубликовано: 15.04.1988

Автор: Пуховой

МПК: F24D 15/00, F25C 1/02

Метки: здания, отопления, пухового

...полно го ее замораживания перед выгрузкойв склад-ледник 26 между устройством 19 для сбора и выгрузки льда и охладителем-кристаллизатором 11 предусмотрен рециркуляционный трубопровод 29 с насосом 30 и. вентилем 31.Система отопления работает следующим образом.Жилую зону 1 отапливают с помощью теплового насоса 9 и радиаторов 8, Может при необходимости использоваться печка 7 как пиковый или постоянный источник отопления жилой зоны. При отоплении буферной зоны 2 (фиг.1) холодную воду из окружающей среды или использованную тепловым насосом 9 подают в контактные охладителикристаллизатары 11, из которых образующийся в них лед направляют в устройства 19 для сбора и выгрузки льда, после чего лед направляют в,склад-ледник 26 (фиг,2). При...

Номер патента: 1389693

Опубликовано: 15.04.1988

Автор: Ласло

МПК: F24D 3/10

Метки: бак, расширительный

...7, дилатометрическую 20 трубку 8, патрубок 9 для впуска и выпуска воздуха и патрубок 10 опорожнения бака.Устройство работает следующим образом. 25При уменьшении объема жидкости, циркулирующей в системе 2 отопления, снижается уровень воды в расширитель. ном баке 1 и при этом пленка 3 жИдкости, отделяющая воду от воздуха, опускается вциз.До тех пор пока уровень жидкости в баке расположен выше выпускного отверстия 5, датчик 4 уровня находится в поднятом положении и перекрывает выпускное отверстие 5, жидкость вытекает из бака 1 через дилатометрическую трубку 8. Если уровень жидкости в баке 1 понизится ниже выпускного отверстия (см. фиг. 2), датчик уровня 4 опустится вниз и откроет выпускное отверстие 5. При этом давление воздуха внутри...

Номер патента: 1390487

Опубликовано: 23.04.1988

Авторы: Камоско, Каплинский, Фаликов

МПК: F24D 19/10

Метки: отопления, системе, температуры

...наружного воздуха приатемпературе наружного воздуха 0 С,поступают на входы второго сумматора 12, Последний осуществляет формирование сигнала напряжения, пропорционального текущему значению температуры наружного воздуха с коэфкфициентом, равным 10, что также поз"воляет измерять величину температуры с помощью блока 14 цифровой индикации или вольтметра, 1390487Третий сумматор 13 формирует сигнал задания в нелинейной зависимостиот изменения температуры наружноговоздуха. Формирование сигнала задания осуществляется путем суммирова 5ния сигналов напряжения, пропорциональных температурам и составляющихзадание,На первый вход третьего сумматора13 поступает сигнал напряжения с выхода блока 8 уставок температур,соответствующий значению...

Номер патента: 1394002

Опубликовано: 07.05.1988

Авторы: Ларкин, Проценко, Ращепкин

МПК: F24D 3/00

Метки: теплоснабжения

...1. и 2 теплоты подключены к тепловым насосам3 и 4 через упомянутые теплообменники 18 и 19, нагреваемые тракты 20 и21 которых включены, чередуясь сгреющими трактами 9 и 10 испарителей5 и 6 тепловых насосов 3 и 4, с об 35разованием замкнутого циркуляционного контура 26, причем вход 27 аккумулятора 17 теплоты подключен к замкнутому циркуляционному контуру 26и к. подводящей .и отводящей магистралям 15 -и 16 теплоснабжения, а выход 28 - к отводящей,.магистрали 16. Циркуляционный контур26 подключен также линиями 29 к другим системам теплоснабжения или потребителям тепла.(не показаны) и снабжен насосами 30.Тепло низкопотенциального источника 1 через теплообменник 18 передается промежуточному теплоносителю50замкнутого циркуляционного...

Номер патента: 1394003

Опубликовано: 07.05.1988

Автор: Ицкович

МПК: F24D 3/00

Метки: водяного, отопления

...14и соединен с трубопроводами 3 и 4горячей и охлажденной воды гибкимишлангами 15, Выше верхнего предельного положения отопительного прибора 1 установлен расширительный со- щсуд 16, соединенный с трубопроводом3 горячей воды трубкой 17.Исследование естественной циркуляции в учебных целях с помощьюпредлагаемой системы водяного отопле-,ния осуществляется следующим образом.Под воздействием естественногоциркуляционного давления, обусловленного различием плотностей горячей иохлажденной воды, в замкнутом конту)р": водонагреватель 2 - трубопровод3 - отопительный прибор,1 - трубопровод 4 устанавливается циркуляция во-.ды в направлении, указанном стрелками. С помощью электроконтактного тер-,мометра 13 термостата 12 задают любую"температуру греющей...

Номер патента: 1401235

Опубликовано: 07.06.1988

Авторы: Григоров, Свичар, Семенюк, Янков

МПК: F24D 5/00, F24F 5/00

Метки: воздушного, отопления

...- снижс цнс сшср с ических затрат.1 а чертеже представлена принципиальная схема системы воздушного отопления.Система воздушного Отопления солер. жиг подключенный к циркуляционному жидкостному контуру 1 низкоцотецциальный источник 2 тецлоты (например, технологическое оборудование). В проточном воздуховоле 3 расположены последователыо по ходу воздуха контактный теплообменник 4, имсющии поддон 5 и распылитель б, и подогреватель 7.Испгрцтесь 8 теплового насоса 9 и охладитель 10 параллельно подключены к циркулнпиоццому контуру 1.11 оллоц 5 контактного теплообменцика 4 с(нгбцец через охладитель 10 с распылителем 6. )хонленсатор 11 теплового насоса 9 сообщен нри помощи дополнительного циРкуляционцого контура 12 с подогревап.,ем 7.Крс)мс того, в...

Номер патента: 1402771

Опубликовано: 15.06.1988

Авторы: Борисов, Булычева, Касумов, Климовицкий, Наумов, Носов, Соловьев, Сушин, Шилклопер

МПК: F24D 5/02, F24F 13/06

Метки: вентиляции, отопления

...6 и вентилятор 7, вход 8 которого Сообщен с атмосферой, а выход 9 - с каналом 3.Система отопления и вентиляции также 20 содержит размещенные попарно параллельно секции, причем каналы 3 каждой пары секции 1 подключены к выходу 9 вентилятора 7 с противоположных сторон, а кожухи 2 каждой пары секций 1 снабжены горизонтальными щелями 10, расположенными на обращенных одна к другой поверхностях 11 кожухов 2. Каждый кожух 2 в нижней части снабжен желобами 12 для стока воды, расположенными на его боковых стенках 13. Каналы 3 каждой пары секций 1 могут быть сообщены между собой,Система отопления и вентиляции работает следующим образом.Теплоноситель (вода, воздух), награваеМый в теплогенераторе 6 циркулирует по линейным теплоизлучающим...

Номер патента: 1402772

Опубликовано: 15.06.1988

Авторы: Гвоздикова, Гутников, Емельяненко, Клок, Фисенко

МПК: F24D 9/02

Метки: теплоснабжения

...паром.На чертеже представлена принципиальная схема системы.Система теплоснабжения содержит испа- О ритель 1 с нагревателем 2 и паропроводом 3, местные тепловые сети 4 и прямую и обратную магистрали 5 и 6, первая из которых подключена по ходу потока до уста,новленного на ней клапана 7 к питательной линии 8 испарителя 1 и к входу 9 его нагревателя 2, а после клапана 7 - к выходу 10 последнего, причем паропровод 3 испарителя 1 снабжен пароперегревателем 11, включенным греющим трактом 12 на вход 9 нагревателя 2. Местные тепловые сети 4 20 снабжены насосом 13, линией 4 рециркуляции и подключены к потребителю 15 тепла, обратная магистраль 6 снабжена сетевым насосом 16, питательная линия 8 испарителя 1 и линия 17 подключения греющего тракта 2 к...

Номер патента: 1404759

Опубликовано: 23.06.1988

Авторы: Крылов, Тарасов

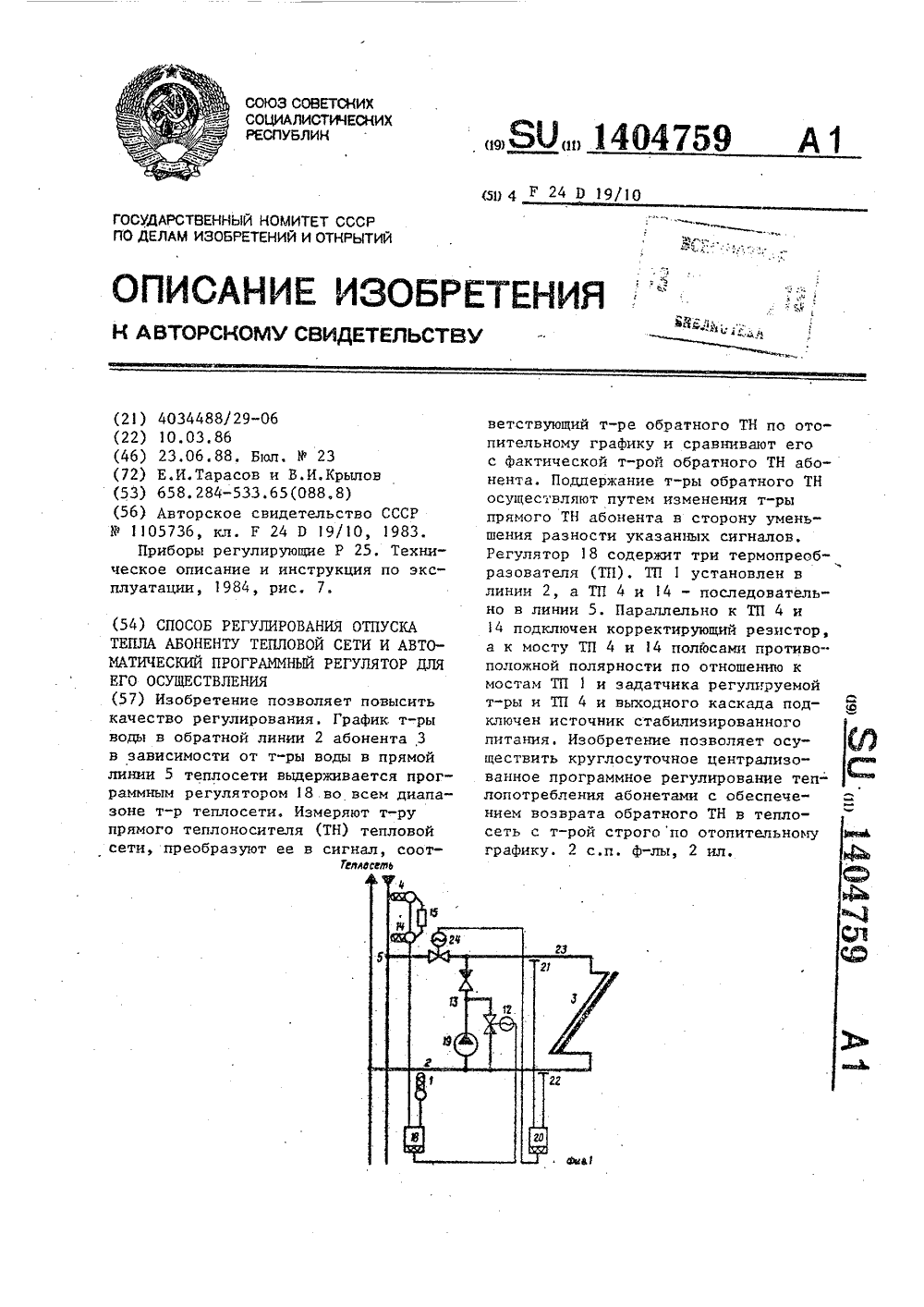

МПК: F24D 19/10

Метки: абоненту, автоматический, отпуска, программный, регулятор, сети, тепла, тепловой

...и на выходе моста 10 появляется соответствующий сигнал.В результате этого с заданным узлом17 законом регулирования, напримерпропорционально-интегральным, начинает прикрываться или открываться регулирующий орган 12, который изменяет с помощью насоса 19 степень рециркуляции воды иэ обратнои линии 2 абонента 3 в подающую линию 23 абонента3. В результате этого понижается илиповышается (в зависимости от сигнала термопреобразователей 4 и 14) температура воды в обратной линии 2 абонента 3 до тех пор, пока на выходемоста 8, термопреобразователь 1 которого установлен в обратной линии 2 абонента 3, не появляется сигнал, равный по величине, но с обратнымзнаком по отношению к сигналу с выхода моста 10. В этом случае сигнал навыходе каскада 11...

Номер патента: 1406428

Опубликовано: 30.06.1988

Авторы: Бозов, Матичук

МПК: F24D 3/02

Метки: теплоснабжения

...снабжена водоводя ым теплообменником 8, включенным в ее своей греющей стороной, НагреваеМая сторона этого теплообменника подключена к обратному трубопроводу 3 за сетевым насосом 4 по ходу потока. 30На байнасной линии 7 установлено регулирующее. устройство, состоящее иэ регулятора 9 с датчиком 1 О расхода Сетевой воды и регулятора 11 с датчиком 12 температуры, установленным перед водогрейным котлом 1. При сжигании в последнем сернистых топлив возникает необходимость поддержания на Входе в котел температуры, исключаюЩей конденсацию из дымовых газов паров серного ангидрида, Это достигается регулированием количества рециркулирующей сетевой воды.Система работает следующим образом. 45Обратная сетевая вода по трубопроводу 3 сетевым насосом 4...

Номер патента: 1408161

Опубликовано: 07.07.1988

Автор: Райбер

МПК: F24D 3/10

Метки: емкости, подпитки

...Тцрагн :,З1) н).ена .),Г)фчРьх) 1).1)н Гнн х, гк11)с111 хе) 1 Изобретение относится к теплотехнике и )может быть использовано для регулирования подпитки емкости, преимущественно баков теплового аккумулятора.Цель изобретенияповышение равног Мерности нагрузки насосов, запо.влияюЕгФ.емкость, и связанного с ними оборудования.На чертеже приведена структурная схеМа системы автоматического регулирования аполнения аккумуляторных баков горячего водоснабжения (ГВС), поясняющая предла(аемый способ.Система регулирования заполнения аккумуляторных баков 1 содержит датчик 2 ровня воды в баках, задатчик 3 конечных уровней воды в баках по периодам, опреелитель 4 разнос конечноо (Нк.н ) и аального (Ннн .) уровней воды для данного ериода, задатчик 5...

Номер патента: 1409822

Опубликовано: 15.07.1988

Автор: Подгорный

МПК: F24D 3/00

Метки: абонентский, ввод, системы, теплоснабжения

...подающий 5 и циркуляционныйтрубопроводы системы горячего вооснабжения, подогреватели верхнейи .нижней 8 ступеней горячего вооснабжения, дополнительный подогреатель 9, регулятор 10 отпуска тепа, регулятор 11 температуры горячей оды.Абонентский ввод системы теплоснабения работает следующим образом.Сетевая вода по подающему трубооводу 1 системы теплоснабжения постуает в абонентский ввод, где часть е через регулятор 11 температуры и ерхнюю ступень 7 после смешения с братной водой из обратного трубопроода 4 системы отопления и нижней тупени 8 возвращается в обратный рубопровод 2 системы теплоснабжения, другая часть поступает по трубопроводу 3 в систему отопления.Когда температура воды в подающем 35 рубопроводе 3 системы отопления...

Номер патента: 1413364

Опубликовано: 30.07.1988

Авторы: Поляков, Семенюк, Сигал

МПК: F24D 9/00

Метки: воздушного, отопления

...изображена система воздушного отопления. 10Система воздушного отопления содержит установленные в газоходе 1 с патрубками 2 и Зсоответственно подцона и отвода газов и поддоном 4 распылитель 5 и теплообменник 6 с 15 подающим и обратным трубопроводами 7 и 8, при этом распылитель 5 подключен циркуляционным трубопроводом 9 к поддону 4 газохода, Система воздушного отопления содержит также 20 контактный теплообменник 10 со своимй распылителем 11, скруббером 12 и поддоном 13, подключенный между последними к патрубку 2 подвода газов и патрубку 3 отвода газа за 25 распылителем 11, а распылитель 5 газохода 1 подключен к своему поддону 4 через распылитель 11 и поддон 13 контактного теплообменника 10. Теплообменник 6 подключен подающим и об" 30...

Номер патента: 1413365

Опубликовано: 30.07.1988

Авторы: Денисенко, Стронский, Супрун, Шевченко

МПК: F24D 17/00

Метки: теплоснабжения, централизованная

...испарителю 15 теплового насоса 6также через аккумуляторы 23. Прямаяи обратная магистрали 1 и 2 котельной3 подключены к потребителю 24 тепла,Централизованная система геплоснабжения работает следующим образом,55В теплове время года при достаточно высоком потенциале г.пла от гелио-. станции 2 последняя подключается к подогревателю 4 и иэ замкнутого циркуляционного контура 16 тепло непосредственно передается воде системыгорячего водоснабжения. При этом дополнительный источник 18 тепла подключается к испарителю 15 тепловогонасоса 6, что позволяет низкопотенииальным теплом дополнительно нагреть воду горячего водоснабжения вконденсаторе 11 теплового насоса 6,Если температура воды оказывается недостаточной, то включается котельная3 и при...
